Чем нарезать резьбу на водопроводной трубе?

Нарезать резьбу на трубе не так уж сложно

Чтобы надежно присоединить кран к трубе, или установить отопительный прибор в систему отопления, важно знать, как и чем нарезать резьбу на трубе.

Ведь большинство запорной арматуры имеет резьбу, соответственно, присоединение таких элементов с помощью сварки невозможно.

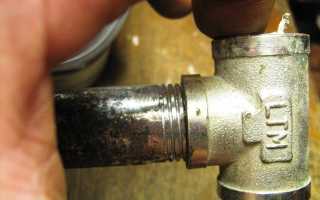

Резьба на водопроводной трубе

Например, если в вашей квартире предстоит установить новый умывальник или унитаз, а раскрутить многолетнее соединение на стальном водопроводе не представляется возможным, то самый оптимальный вариант:

1. Отключить подучу воды;
2. Срезать с помощью болгарки часть трубы у места установки умывальника;
3. Произвести нарезание трубной резьбы;
4. Установить шаровый кран или тройник на трубу;
5. Соединить его с помощью гибкого шланга с краном умывальника.

Такую работу легко может осуществить квалифицированный сантехник. Однако и любой владелец квартиры, приобретя инструмент для нарезания резьбы на трубах, способен самостоятельно осуществить данную работу.

На сегодняшний день для оснащения трубы резьбовым соединением применяется 2 вида резьбонарезных устройств:

1. Плашки резьбонарезные;
2. Клупп трубный.

С их помощью можно нарезать резьбу на любой канализационные или водопроводной трубе, которая используется в инженерных сетях жилых домов и частных коттеджах.

Если вы никогда не нарезали резьбу, то сделать это с помощью плашки будет затруднительно. Малейший перекос инструмента может привести к дефекту.

Поэтому, лучше воспользоваться клуппом, поскольку он имеет направляющую, значительно упрощающую процесс нарезки.

Давайте освежим в памяти теорию процесса нарезания резьбы.

• нарезание резьбы на трубах – это образование винтовой поверхности на наружной стороне трубы (водопроводной или системы отопления);
• винтовая поверхность представляет собой соединительный элемент равномерно вращающейся вокруг оси сгонки,
• тройника или крана, с равномерно-поступательным движением вдоль этой оси;
• шаг резьбы – это поступательное перемещение накручиваемого элемента относительно оси резьбы, соответствующее одному полному обороту.

Другими словами, чтобы установить запорную арматуру, необходимо нарезать на трубах резьбу, шаг которой совпадает с шагом соединительных элементов. Тогда такое соединение канализационных или водопроводных труб будет герметичным и прочным, и способным выдержать высокое давление.

Работа по нарезанию резьбы

Чтобы самостоятельно осуществить данную операцию, необходимо приобрести резьбонарезной набор трубный. Это могут либо плашки нужного диаметра, либо более практичный набор клупп.

Основные требования перед началом работ:

• перед нарезанием резьбы труба должна быть очищена от ржавчины и старой краски;
• на ее торцевой поверхности должна быть снята заходная фаска;
• в работе использовать только качественный инструмент для нарезания;
• обязательно иметь смазку для эффективной работы режущего инструмента и удаления стружки.

Предостережение: плашки для нарезания резьбы трубной требуют определенного навыка. Поэтому, до начала работы следует потренироваться на куске старой трубы, чтобы не испортить водопровод или канализацию.

Профессиональный набор для нарезания резьбы на трубах

Подготовительные работы по зачистке трубы и снятию фаски лучше всего осуществлять с помощью наждачной бумаги и напильника:

• тщательно зачистить поверхность трубы до металлического блеска;
• напильником снять фаску на конце трубы.

Зачистка трубы перед нарезанием резьбы

Следующий этап – непосредственное нарезание резьбы, которое отличается последовательностью действий, в зависимости от выбранных инструментов.

Использование плашек

Если вы приобрели плашки для нарезания трубной резьбы плашкодержатель, тогда порядок действий будет следующим:

1. зажимаем трубы в тиски, либо фиксируем удобным способом, чтобы в процессе нарезания труба оставалась неподвижной;
2. устанавливаем плашку в плашкодержатель и фиксируем винтами;
3. наносим масло на трубу и на режущие кромки плашки;
4. аккуратно одеваем инструмент на трубу и, вращая по часовой стрелке, нарезаем первый шаг резьбы;
5. следим за тем, чтобы соблюдать перпендикулярность инструмента по отношению к трубе;
6. нарезав резьбу нужной длины, откручиваем плашку и прогоняем снова.

Нарезание резьбы плашкой

Применение клуппа

Более простой вариант нарезания резьбы осуществим при использовании клуппа. Это модернизированная плашка, снабженная специальной направляющей и трещоткой. Чаще всего продается как набор резьбонарезной трубный.

Процесс нарезания будет следующий:

1. устанавливаем клупп нужного диаметра из купленного набора в трещотку;
2. наносим на режущие кромки масло;
3. направляющую одеваем на край трубы;
4. начинаем крутить трещотку, нарезая резьбу;
5. смазываем трубу и режущие кромки в процессе работы.

Нарезка трубной резьбы с помощью клуппа

Основные причины брака

Следует помнить, что при нарезании резьбы может получиться брак.

Причины его возникновения классифицируются как:

Смазка места нарезания резьбы в процессе работы

несоответствие диаметров отверстий или стержней нарезаемой резьбе;

При нарезании резьбы обязательно нужно смазывать трубу либо машинным маслом, либо специальной жидкостью для резьбы.

Таким образом, вы значительно упростите себе работу и добьетесь качества.

Выводы: наилучшим решением задачи по установке запорной арматуры на трубы для отопления и водоснабжения будет изготовление качественного резьбового соединения. Для его получения обязательно необходимо приобрести резьбонарезной набор трубный, значительно облегчающий работу.

Как нарезать резьбу на трубе: подробный обзор основных способов

Любите работы по обустройству дома выполнять собственноручно, не привлекая для этого различных мастеров? Самостоятельная установка или ремонт не только позволяет сэкономить средства на вызове специалистов, но и здорово повышает чувство собственного достоинства, ведь верно?

В процессе монтажа коммуникаций нередко возникает необходимость подготовки резьбы на трубах. Приходится изыскивать способы, чтобы не испортить изделие.

Мы расскажем, как нарезать резьбу с помощью разных инструментов, какой метод предпочтительнее использовать в той или иной ситуации. В статье рассмотрены способы, доступные для реализации неквалифицированному исполнителю. Освещены особенности нарезки разных типов резьбы и оборудование, применяемое при этом.

Изложенный материал снабжен наглядными фотоматериалами с изображением инструментов для выполнения работы. А видеоролик с рекомендациями поможет детально разобраться со всеми тонкостями этого процесса.

Классификация трубной резьбы

Термин «трубная» имеет привилегированное положение в сфере сантехнической деятельности. Классифицируется этот термин с оглядкой на группу стандартов, определяющих критерии соединений различных элементов сантехнических конструкций.

К примеру, размер трубной резьбы обозначается числовым значением, указывающим стандарт проходного диаметра трубы, но не физический диаметр нарезки.

На практике применяются трубные резьбы:

• цилиндрическая (G/BSPP),
• коническая (R/BSPT),
• круглая под запорную сантехническую арматуру (Кр),
• дюймовая цилиндрическая (американский стандарт NPSM),
• дюймовая конусная (американский стандарт NPT).

Слесарю, основным рабочим участком которого является бытовое хозяйство, рекомендуется взять за основу условное разделение трубной резьбы на два основных вида:

• цилиндрическая (G),
• коническая (R).

Именно с этими двумя видами приходится чаще всего сталкиваться домашнему слесарю, обслуживающему бытовое сантехническое оборудование, выполняющего прокладку труб водоснабжения или отопления.

Нарезка трубы производится в следующих случаях:

Основные способы нарезки

Резать на трубах резьбу можно одним из двух способов:

• автоматическим – на станках, электроинструментом;
• вручную – при помощи ручного инструмента.

Для условий быта, конечно же, более актуальным является ручная технология. Нарезка резьбы на водопроводных или других трубах вручную часто делается с помощью плашки.

Плашка – простое устройство нарезания резьбы на трубах в домашних условиях. Этот же инструмент успешно применяют и на промышленных станках.

Приспособление выглядит как диск, по внутреннему диаметру которого высверлены несколько осевых отверстий. Кромки этих отверстий образуют несколько резцов (обычно 8-10). Материалом для плашек служит легированная сталь или другие твёрдые сплавы.

Существует несколько видов таких приспособлений:

• цельные;
• подпружиненные (разрезные);
• клупповые (раздвижные).

По форме исполнения плашка выпускается в виде круга, квадрата, шестигранника, призмы. Чаще всего встречаются дисковые (круглые) инструменты. Они используются под нарезку резьбы на водопроводных трубах до диаметра 36 мм.

Для удобства работы с плашками применяют:

• простые воротки с винтами-фиксаторами – ручной инструмент;
• резьбонарезные патроны на токарных станках.

Нарезку резьбы (метрической, конической) наилучшего качества на трубах в режиме ручного действия или на станках дают цельные плашки.

Однако этот вид инструмента за счёт жёсткости собственной конструкции имеет свои негативные стороны. Резцы быстро изнашиваются.

Подпружиненные (разрезные) плашки обладают конструкцией менее жёсткой, что делает возможным нарезать резьбу на трубах и при этом изменять диаметр резьбы в диапазоне 0,1-0,3 мм.

Такие приспособления отличаются повышенной износостойкостью резцов, но не обеспечивают высокой точности и чистоты нарезки нитей.

Раздвижные плашки состоят из двух рабочих частей. Они предназначены для установки в крепёжный модуль – клупп.

Крепление в клуппе осуществляется механизмом, состоящим из сухаря и регулировочного винта. Винтом регулируется размер диаметра под нарезку резьбы. Обычно клупп комплектуется набором плашек на несколько разных диаметров.

Способ #1 — изготовление трубной резьбы плашками

Процесс создания резьбы на трубе плашкой или клуппом предполагает исполнения слесарем некоторых предварительных действий:

1. Поверхность трубы в области нарезки необходимо тщательно зачистить.
2. Торцевую часть трубы следует обработать напильником (сделать входную фаску).
3. Нанести на обрабатываемую поверхность смазку для снижения сопротивления.

По возможности желательно закрепить трубу вертикально, к примеру, в слесарных тисках, оставив свободный доступ к верхней части – области реза. Следует правильно рассчитать силу крепежа, чтобы не деформировать тела трубы.

Затем берут заранее подготовленный вороток с черновой плашкой (№1) нужного диаметра и подходящими характеристиками резьбы.

Инструмент держат горизонтально – перпендикулярно по отношению к торцевой области трубы. Надевают внутренним отверстием черновую плашку на фаску кромки. Лёгким нажимом и последовательными короткими поворотами на 25-30° делают начальный надрез.

Эту работу следует выполнять внимательно, не торопясь, постоянно контролируя прямой угол между горизонтом плашки и вертикалью трубы.

Такой методикой аккуратно нарезаются первые две-три нитки. Обычно после нареза первых двух-трёх нитей инструмент прочно занимает рабочее положение. Далее прямой угол можно уже не контролировать.

Но технологию резки короткими (без особо сильной тяги) круговыми движениями следует сохранять до конца реза. Рекомендуется периодически добавлять смазку в точке нарезки.

После первого прохода устройство скрутить и затем повторить ещё один-два раза уже чистовой плашкой (№2).

Способ #2 — техника нарезки клуппом

Клупп представляет собой разновидность той же плашки для нарезки резьбы, в том числе на трубах. Отличительная особенность клуппа – возможность настройки резцов.

Существуют клуппы для ручного применения, а также аналогичные приспособления с электроприводом.

Вариант #1 — рез ручным клуппом. Нарезка на трубах вручную, как правило, выполняется клуппом, который устанавливается в держатель-трещотку. Такой держатель делает работу по нарезанию трубной резьбы удобной и менее сложной.

Конечно же, в зависимости от условий выполнения слесарных работ, можно применять ручные держатели других видов. Например, стандартный вороток-фиксатор с двумя рукоятками.

Принцип создания резьбы клуппом практически аналогичен методу работы с традиционными плашками:

1. Очистить рабочую поверхность трубы, убедиться в отсутствии дефектов.
2. Зашкурить участок реза до вида с выраженным металлическим блеском.
3. Обработать внешнюю рабочую часть торцевой кромки под углом 45-60º (фаска).
4. Смазать подготовленную поверхность техническим вазелином.
5. Закрепить трубу в механических тисках или удерживать газовым ключом.

После этих процедур режущий инструмент (клупп) насаживают внутренним отверстием на фаску трубы и при умеренном равномерном нажиме начинают вращать его короткими возвратно-поступательными движениями.

Если в качестве держателя используется фиксатор-трещотка, осуществляется только прямо-поступательная нарезка. Следует отметить удобство применения фиксатора-трещотки при работе в стеснённых условиях.

Например, когда требуется обработать трубу, проложенную в непосредственной близости у стены.

Вариант #2 — рез электрическим клуппом. Наряду с ручным инструментом широкое применение находят приспособления с электрическим приводом. Очевидное преимущество для слесаря – существенное снижение трудоёмкости.

Но с другой стороны, не все электрические машины способны обеспечить производство работ в стеснённых условиях. К тому же при работе ручным инструментом удаётся получить более качественный результат.

Для получения похожего результата от электрических клуппов необходим богатый опыт работы с этим инструментом.

Работа электрическим клуппом:

1. Подготовка поверхности трубы в области реза – чистка, фаска, смазка.
2. Крепёж трубы приспособлениями, способными обеспечить жёсткую фиксацию.
3. Фиксация в начальной точке держателя плашек струбциной, входящей в комплект.
4. Проверка хода и направления вращения клуппа.
5. Нарезка первых двух-трёх витков в режиме толчковой подачи.

Далее осуществляется нарезка трубной резьбы в автоматическом режиме. Длина нарезки считается оптимальной, когда верхняя кромка режущих головок клуппа достигнет передней кромки трубы.

В этой точке действие прибора останавливают, включают функцию реверсивного вращения и толчковой подачей скручивают клоп с трубы. Обязательно следует периодически смачивать маслом область реза в течение всего процесса.

Способ #3 — использование токарных станков

Масштабные строительно-ремонтные работы, как правило, исключают применение ручного инструмента. Здесь для соответствующей обработки труб обычно используются токарные станки.

Резьбонарезные функции поддерживаются многими токарными станками универсального действия.

При помощи станков эффективно и легко делаются как внутренние, так и внешние трубные резьбы. Крепёжный пневматический (или механический) модуль токарного станка обеспечивает качественное надёжное крепление трубы, и точный подвод обрабатываемой части к резцу.

Для выполнения резьбонарезных функций применяются разные виды резцов:

• стержневые,
• пластинчатые,
• вставочные.

Выполнение работ на токарных станках производят специалисты, обученные такому делу, имеющие соответствующую квалификацию. Без опыта и профессиональных навыков пытаться нарезать резьбу своими руками на станке не рекомендуется.

Домашним мастерам, решившим заняться слесарным делом и сделать резьбу на металлических заготовках, в работе помогут следующие советы:

Как нарезать резьбу плашкой или метчиком, в т.ч. на трубах

Р езьбовое соединение — один из наиболее распространённых способов крепления различных деталей. Сегодня существует множество разновидностей болтов, гаек, винтов и т.п., но иногда бывают ситуации, при которых требуется самостоятельно нарезать резьбу, например, в сделанном в металле отверстии или на металлической трубе водопровода. Для этого существует несколько инструментов и способов нарезки резьбы, давайте их рассмотрим.

Содержание:
1. Виды резьбы.
2. Ликбез: что нужно знать при нарезании резьбы вручную.
3. Как нарезать наружную резьбу при помощи плашки.
3.1 Подбор плашки.
3.2 Принцип нарезки резьбы плашкой.
3.3 Нарезаем резьбу плашкой своими руками (видео).
4. Нарезка внутренней резьбы метчиком.
4.1 Ручная нарезка внутренней резьбы метчиком (видео).
5. Нарезка резьбы на металлической трубе своими руками.
5.1 Нарезка наружной резьбы на трубе плашкой (клуппом).
5.2 Что такое клупп и как им пользоваться (видео).
5.3 Нарезка внутренней резьбы на трубе метчиком.

Виды резьбы

• Метрическая
• Дюймовая
• Трубная дюймовая

Чем они отличаются видно на картинке ниже, стоит отметить лишь одно, что в основном применяется метрическая резьба.

Так же различается правая и левая резьба.

Ликбез: что нужно знать при нарезании резьбы вручную

Как нарезать наружную резьбу при помощи плашки

Для нарезки наружной резьбы вручную применяется специальный инструмент — плашкодержатель с плашками различного диаметра.

Плашкодержатель с плашками под различный диаметр

В труднодоступных местах, например возле стен, используется плашкодержатель с трещоткой.

Подбор плашки

Номинальный диаметр резьбы — диаметр в вершинах треугольников резьбы. Плашка срезает металл, образуя впадины и оставляя нетронутыми вершины, тем самым и стержень и плашка должны быть одинакового диаметра. Диметр резьбы, к примеру, — М3 — это «М» — метрическая резьба, а число — номинальный диаметр резьбы в мм. Соответственно, что бы нарезать резьбу на 3 мм стержне, берём плашку М3. Замеры стержня выполняются штангенциркулем.

Что бы плашка лучше врезалась в стержень с его торца срезают фаску.

Принцип нарезки резьбы плашкой

Для крепления заготовки понадобятся тиски. Заготовка прочно закрепляется в тисках и смазывается машинным маслом для более лёгкого хода плашки, уменьшения трения и износа инструмента.

При нарезке резьбы плашкой нужно избегать большого скопления стружки в стружкоотводящих отверстиях.

Плашку устанавливают на торец детали перпендикулярно. С небольшим нажимом начинают вращать плашкодержатель по часовой стрелке, если резьба правая, соответственно, если левая, то против часовой.

Нарезают резьбу следующим образом:

1. Сначала делают 2-3 оборота.
2. Потом пол оборота назад для удаления стружки.
3. Подсмазываем после каждых 3-4 витков, можно при помощи шприца.
4. И т.д.

Резьба проверяется гайкой или калибр-кольцом. Гайки для вашей резьбы можно прикупить здесь → https://rus-metiz.com/categories/gaiki (РусМетиз).

Нарезаем резьбу плашкой своими руками (видео)

Нарезка внутренней резьбы метчиком

Метчиком нарезают внутреннюю резьбу в предварительно просверленном отверстии. Отверстие должно быть меньше примерно на размер витка (размер витка указан на метчике). Примерно как в таблице:

Диаметр отверстия под внутреннюю резьбу метчиком

Стоит помнить, что сверло не даст абсолютно точный диаметр, он будет больше на некоторые доли мм. Особенно это заметно на диаметрах до 3 мм. Это следует учитывать и брать сверло меньше на десятую долю мм.

Так же как и с плашками, существует метчикодержатель.

Метчики бывают черновые и чистовые. Иногда режут сначала черновым, потом чистовым метчиком, но в основном используют сразу чистовые.

Ручная нарезка внутренней резьбы метчиком (видео)

Процесс практически идентичен с нарезкой резьбы плашкой. Метчик крепится в держатель и устанавливается перпендикулярно отверстию. Деталь с отверстием должна быть надёжно закреплена.

Метчик и отверстие смазывается и делается это периодически, после нескольких витков. Так же как и с плашкой, нужно делать 1-2 оборота и 0,5 оборота обратно, для удаления стружки.

Для проверки точности нарезки резьбы используют угольник, проверяя вертикальность метчика после нескольких витков.

Нарезка резьбы на металлической трубе своими руками

При монтаже металлических труб для водопровода или отопления на них приходится нарезать резьбу. Резьбовое соединение труб достаточно надёжно и выдерживает значительное давление (если его правильно сделать), по-этому давайте посмотрим, как нарезать резьбу на мет. трубе своими руками.

Первым делом отрезаем с помощью болгарки или ножовки по металлу нужный отрезок, обязательно контролируя ровность реза, чтобы одна часть трубы не была больше другой — рез должен быть перпендикулярен стенкам трубы.

Труба должна быть очищена от ржавчины, старой краски и т.п., если что-то на ней имеется. Далее срезаем с трубы фаску (внутреннюю или наружную, в зависимости от того, какую резьбу вы нарезаете) для более лёгкого хода режущего инструмента. Фаску можно срезать болгаркой с диском по металлу (→ как работать болгаркой) или лепестковым диском или напильником.

Металлические трубы со срезанной фаской

Нарезка наружной резьбы на трубе плашкой (клуппом)

Всё так же как и со стрежнями, о которых писалось выше, но теперь больше диаметром, что скорее всего потребует некоторой практики и следует потренироваться либо быть крайне аккуратным первый раз. Так же для получения качественной резьбы и последующего хорошего соединения труб нужно работать сначала черновой плашкой, затем чистовой (такие комплекты продаются).

Выбор металла плашки так же важен. Для работы с твёрдыми сплавами следует использовать соответствующие плашки из определённых сплавов, уточняйте это при покупке.

Но, плашка — не столь хороший и мощный инструмент для нарезки резьбы на трубах своими руками, гораздо удобнее использовать клуппы.

Клупп представляет собой практически тот же плашкодержатель, только с направляющей для ровного хода и нарезки резьбы. Одевается клупп на трубу именно этой направляющей.

Одеваем и наживляем клупп на трубу, немного вкрутив его руками, далее нужно использовать либо специальный инструмент — трещётку, которой удобно крутить клупп, но для бытовых нужд подойдёт и большой разводной или газовый ключ.

Одна часть трубы должна быть, естественно, зафиксирована в тисках. Если труба нарезается по месту, то смотрите, чтобы её где-то не вырвало от усилия, применяемого к клуппу. Трубу можно зафиксировать с помощью второго газового ключа, но лучше это делать второму человеку, т.к. нарезать резьбу одной рукой проблематично.

Что такое клупп и как им пользоваться (видео)

Нарезка внутренней резьбы на трубе метчиком

Иногда приходится нарезать на мет. трубах и внутреннюю резьбу. Делается это так же с помощью метчика, только уже более большого диаметра.

Для нарезки хорошей резьбы следует использовать миниму 2 метчика — черновой и чистовой. Важно правильно подобрать метчик под диаметр трубы. Так, внутренний диметр трубы должен быть больше на длину витка метчика (если более точно, то на толщину реза), это указывается на самом метчике.

Нарезка производится сначала одним метчиком, затем вторым. Главное — строго соблюдать перпендикулярность хода метчика и контролировать его. На этом всё, успехов в нарезке резьбы!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Нарезка резьбы на трубах: основные инструменты

Содержание

Нарезка резьбы на трубах требуется при замене сантехники и радиаторов отопления и монтаже новых систем отопления или водоснабжения. В статье расскажем, как нарезать резьбу на трубах с помощью разных инструментов и какой способ выбрать в зависимости от ситуации и собственного опыта.

Труба с нанесенной на нее резьбой

Виды резьбы

Выбор способа нарезания резьбы на трубах зависит от того, какая поверхность подлежит обработке и для каких целей предназначено соединение. К примеру, коническая резьба хорошо подходит для герметизации стыков, но нарезать ее довольно сложно.

Схемы разных видов резьбы

Есть несколько разновидностей резьбы, каждая из которых предназначена для решения конкретных задач.

1. Метрическая (М) — самый распространенный в быту вид резьбы, который однако совсем не подходит для труб. При самостоятельном нанесении такой насечки соединить трубу с фитингами и другими дополнительными модулями может быть проблематично из-за несоответствия шага, угла и профиля резьбы. У метрической резьбы треугольный профиль с углом 60°, а шаг — 0,5–2 мм. Размеры резьбы в маркировке указывают на ее внешний диаметр (например М10 — резьба диаметром 10 мм). Больше информации о метрической резьбе вы найдете здесь.
2. Дюймовая (G) — британский стандарт, который измеряется в дюймах. Такая резьба используется в 90 % систем, связанных с трубами. Ее нарезают на всей арматуре для сантехники, которая используется на отечественном рынке. Маркировка размера такой резьбы показывает диаметр ее условного прохода и составляет 1/16–6 дюймов. Резьба имеет закругленные срезы на вершинах и угол профиля 55°. Больше информации о дюймовой резьбе вы найдете здесь.
3. Коническая (R) — еще один британский стандарт, который имеет шаг и угол профиля, как у цилиндрической резьбы. Резьбу этого типа наносят на детали конусовидной формы. В отдельных случаях допустимо соединять детали с конической и цилиндрической резьбами. За счет дополнительного напряжения, которое возникает на витках в ходе резания, коническая резьба создает дополнительную надежность стыков.
4. Круглая (Кр) — довольно редкий вид соединения, применяемый на стыках, которые приходится периодически разъединять. Даже после периодического демонтажа такое крепление не теряет герметичность. Этот вид насечки имеет профиль в виде дуги окружности с углом 30°. Круглую резьбу невозможно соединить с любой другой.

Какие инструменты подходят для нарезания резьбы?

Внутреннюю и наружную резьбу на трубах можно нарезать разным инструментом.

1. Метчик — инструмент, который используется для нарезания внутренней резьбы на трубах. Визуально напоминает стержень с резьбой и канавками на внешней стороне. Рабочая часть метчика обычно состоит из трех участков, которые последовательно производят черновую, промежуточную и окончательную нарезку. Некоторые производители предлагают комплекты из 2–5 метчиков, которые используют по очереди. Чаще всего метчики применяют для нанесения метрической резьбы, но есть разновидности, которые подходят для работы с трубами. Подробно о процессе нарезания резьбы метчиком мы рассказывали в этой статье.

1. Плашка — приспособление для нарезки внешней резьбы на трубах и других изделиях. Выглядит как большая гайка с режущими кромками внутри, предназначенными для снятия материала с заготовки, и отверстиями для удаления стружки. Плашка навинчивается на заготовку, одновременно формируя резьбу. Существует несколько видов плашек: цельные, подпружиненные, клупповые. По форме плашки бывают круглыми, квадратными, призматическими и шестигранными. Наибольшую популярность получила круглая (дисковая) разновидность. Для тех, кто столкнулся с нарезкой резьбы на трубах впервые, использование данного инструмента может быть проблематичным. Малейший перекос способен привести к дефекту, из-за чего изделие будет испорчено.

1. Клупп — инструмент, предназначенный специально для нарезания трубной резьбы. По конструкции это та же плашка, только помещенная в металлический цилиндрический держатель. В цилиндре предусмотрены резцы из высокоуглеродистой стали, а также прижимные кольца и болты — для улучшенной фиксации на заготовке. Благодаря ним перекос обрабатываемой детали исключается, а резьба имеет повышенную точность. Для вращения клуппа обычно предусматривают ручку. Если же ее не оказалось в комплекте, в качестве альтернативы можно использовать газовый ключ. Выбирать ручной клупп нужно под диаметр трубы. В продаже также есть инструменты со сменными резцами, которые можно использовать для нарезки резьбы на трубах разного диаметра.

1. Электрический клупп — разновидность клуппа, которая пригодится, если требуется нарезать резьбу на большом количестве труб. Инструмент оснащен электродвигателем, работающим на малых оборотах. Электрический клупп похож на болгарку, только вместо круга в шпиндель устанавливается плашка.

Советы по нарезанию резьбы

Перед нарезанием резьбы на трубах необходимо определить ее размер, шаг и используемый стандарт. Если насечка наносится на деталь, которая должна подойди к имеющемуся изделию, проще всего поискать маркировку, она должна стоять рядом с готовой резьбой.

Если маркировки нет, измерьте резьбу штангенциркулем или специальным набором с шаблонами. Чтобы определить шаг насечки, необходимо измерить 10 витков резьбы и поделить полученную длину на 10. Инструмент для нарезания резьбы подбирайте с учетом диаметра трубы и шага резьбы на имеющейся детали.

Подготовка к нарезанию резьбы

Перед тем, как нарезать резьбу на трубе, необходимо выполнить ряд подготовительных операций.

1. Удалить грязь, остатки смазки и ржавчину с участка, на котором будете нарезать резьбу.
2. Аккуратно снять с трубы фаску напильником или болгаркой.
3. Нанести на обрабатываемую поверхность смазку, чтобы обеспечить плавный ход инструмента.

Соблюдение этих рекомендаций гарантирует предсказуемый результат и уменьшает износ резьбы.

Нарезание резьбы при помощи плашки

Плашки для нарезания резьбы на трубах используют довольно часто, так как этот инструмент имеет широкое распространение и прост в применении. Работать с ним необходимо по такой схеме.

1. Зафиксируйте трубу в тисках в вертикальном положении.
2. Очистите поверхность и нанесите на нее масло.
3. Рукоятку плашки вращайте по часовой стрелке.
4. Чтобы улучшить качество и точность резьбы, после двух витков делайте один обратный. Такая последовательность позволяет отводить остатки металлической стружки с режущей части.

В ходе нарезания резьбы необходимо смазывать режущую часть плашки и трубу маслом, это делает процесс обработки более плавным. Больше информации о нарезании резьбы плашкой смотрите в этой статье.

Процесс нарезания резьбы плашкой

Нарезание резьбы с помощью ручного клуппа

Процедуру нарезания резьбы на трубах упростит использование клуппа вместе с трещоткой и направляющей. Работа проводится в такой последовательности.

1. Установите клупп в трещотку.
2. На режущую часть клуппа нанесите масло.
3. Установите на край обрабатываемой трубы направляющую.
4. Вращайте трещотку вокруг оси, нарезая резьбу.
5. Периодически добавляйте масло, чтобы упростить ход инструмента.

Режущая часть клуппа после длительной эксплуатации может затупиться, поэтому нужно следить за состоянием инструмента и периодически производить его подточку.

Применение ручного клуппа для нарезания резьбы

Нарезание резьбы электрическим клуппом

Используя электрический клупп, можно добиться гораздо более высокой производительности при нарезании резьбы на трубах. Работа с этим инструментом имеет свои особенности.

1. Обрабатываемую деталь тщательно подготовьте.
2. Заготовку надежно закрепите в держателе.
3. Закрепите механизм в начальной точке.
4. Проверьте свободу хода направляющих и направление вращения режущей части.
5. Первые витки резьбы нарезайте в толчковом режиме.

Электрический клупп позволяет выставить основные параметры резьбы, включая длину реза, шаг и т. п. Особенности использования инструмента зависят от его модели и функционала.

Нарезание резьбы электрическим клуппом

Использование станка для нарезания резьбы

При проведении масштабных строительных работ вместо ручного инструмента используют токарный станок универсального действия. На станке можно нарезать как внутреннюю, так и наружную резьбу. Крепежный модуль станка обеспечивает надежную фиксацию детали и ее точный подвод к резцу.

Для нарезания резьбы используют стержневые, пластинчатые и вставочные резцы. Токарные станки могут использоваться для обработки даже тонкостенных труб. Трудности в работе возникают только когда заготовку нельзя снять и установить вертикально.

Нарезание внутренней резьбы на токарном станке

Вопросы и ответы

Как нарезать резьбу на трубе, расположенной у стены?

Сложность нарезания резьбы на трубе, расположенной у стены, заключается в недостаточном объеме пространства для манипуляций. Работа проводится в стандартной последовательности, но для этого придется разобрать часть стены или демонтировать фрагмент трубопровода, на котором предстоит нарезать резьбу.

Как нарезать резьбу на трубе из нержавеющей стали?

Из-за большого количества легирующих компонентов в составе нержавеющей стали обрабатывать трубы из этого материала проблематично. Упростят процедуру обильное использование смазывающих веществ и выбор инструмента, рабочая часть которого обладает высоким запасом износостойкости.

Где купить инструмент для нарезания резьбы на трубах?

Купить резьбонарезной инструмент для нанесения резьбы на трубы вы можете в интернет-магазине «РИНКОМ». В продаже есть:

1. метчики и плашки;
2. метчико- и плашкодержатели;
3. трубные клуппы;
4. наборы метчиков и плашек.

Доставка резьбонарезного инструмента производится во все города России. Вы также можете забрать заказ сами со склада в Брянске.

Как и чем нарезать резьбу на водопроводной трубе

Монтаж водопровода требует сборки отдельных элементов в единую систему. Металлические трубы и запорная арматура стыкуются резьбовым соединением. Метод обеспечивает прочную и герметичную связь. Для самостоятельной прокладки коммуникации потребуются инструменты для нарезки резьбы на водопроводных трубах.

1. Виды резьбы на трубах
2. Необходимые инструменты
3. Подготовка к работе
4. Способы нарезки резьбы на водопроводной трубе
5. Нарезание плашкой
6. Использование клуппа
7. Работа метчиком
8. Основные причины брака

Виды резьбы на трубах

Основные виды резьбы

Резьба – это чередование выступов и впадин на поверхности, расположенных по винтовой линии. Она бывает наружная и внутренняя, левая и правая. Распространенные виды:

• трубная цилиндрическая;
• трубная коническая;
• дюймовая цилиндрическая (стандарт США);
• круглая;
• дюймовая.

В монтажных сантехнических работах обычно используется два первых типа. Они применяются для соединения водопроводной арматуры:

• Цилиндрическая (G) – профиль представлен равнобедренным треугольником с вершиной 55°. Выступы и впадины закруглены. Рекомендуется для труб диаметром до 6 дюймов.
• Коническая (R) – резьба имеет треугольный профиль, образует конусность 1:16, отличается высокой герметичностью соединения деталей.

Трубная резьба бывает дюймовой и метрической, соответственно, измеряется в дюймах и миллиметрах.

Необходимые инструменты

Для выполнения работы потребуется резьбонарезные инструменты:

• Плашка или лерка – устройство в виде гайки из закаленного металла, имеет заостренные режущие грани (резцы). По форме они бывают круглые, квадратные, шестигранные. Виды плашек: цельные, раздвижные, разрезные. Для отвода стружки устроены отверстия.
• Клупп – инструмент на основе раздвижной плашки. Корпус, состоящий из двух частей, позволяет регулировать диаметр нарезки. Для удобства работы устроена рукоятка. Некоторые модели дополнены трещоткой, позволяющей выполнять вращательные движения одной рукой. Профессиональный инструмент снабжен электроприводом.
• Метчик – винт из закаленной стали, имеющий режущие кромки. Состоит из рабочей части и хвостовика. В набор входят устройства для черновых и чистовых работ.

Дополнительно подготавливают вспомогательные приспособления:

• рулетка и карандаш – для замеров и отметок;
• штангенциркуль – определяет диаметр труб и приспособлений.

Используемые инструменты должны быть высокого качества, металл резцов острым и прочным. При работе с плашками и метчиками понадобятся тиски.

Подготовка к работе

Участок, на котором придется работать резьбонарезным устройством для водопроводных труб, очищают от ржавчины, грязи, остатков краски. Используется наждачная бумага. Поверхность должна очиститься до металлического блеска. На торцевой поверхности снимается фаска. Необходимо подготовить смазку для обработки трубы и режущего инструмента. Для очистки стружки потребуется ветошь.

Способы нарезки резьбы на водопроводной трубе

Способы нарезки делятся на два типа: ручной и автоматический. В первом случае потребуется комплект резьбонарезных устройств. Для нарезки наружной резьбы применяются плашки клуппы, для внутренней – метчики. Размеры инструментов определяют по справочным таблицам. Автоматическая нарезка происходит на станках или электроинструментом. Метод отличается точностью и подходит для труб любого диаметра. На станках выполняется фрезерование и накатка резьбы.

Нарезание плашкой

Выбор типа инструмента зависит от требований к качеству. Лучший результат достигается при использовании цельной плашки, которая обладает высокой жесткостью. Недостаток устройства – быстрый износ. Подпружиненные плашки (с разрезом в одном из осевых отверстий) позволяют менять диаметр резьбы в пределах 0,3 мм. Их жесткость снижена, резцы служат дольше, но чистота нитей теряется.

Подготовленная труба зажимается в тиски. Плашка помещается в держатель и фиксируется винтами. На обрабатываемый участок и резцы наносится смазка. Инструмент надевается на трубу под прямым углом. Вращение происходит плавно, по часовой стрелке. После изготовления нескольких витков удаляется стружка и возобновляется смазка. Для качественной нарезки после черновой плашки используется чистовая. Готовая резьба очищается ветошью.

Использование клуппа

Нарезка резьбы клуппом

Использование трубного клуппа удобнее, чем плашки. Инструмент стоит дороже, но для выполнения большого объема работы лучше выбрать его. Клупп дает чистый виток, раздвижная конструкция позволяет регулировать диаметр резьбы. Установка направляющих уменьшает риск появления перекосов, облегчает процесс нарезания. Если в конструкцию входит трещотка, около плашки располагают храповое колесо. При его повороте перемещается головка инструмента. Трещотка незаменима в стесненных условиях работы.

Труба зажимается в тиски, оставляется небольшой участок. Короткая выступающая часть не позволит металлу прогнуться от приложенных усилий. Труба и резцы смазываются машинным маслом. Выступающая часть вставляется в направляющую клуппа. Нарезка происходит короткими вращательными движениями. Периодически осуществляется поворот назад для отрезания стружки. В процессе работы добавляется смазка. При нарезании резьбы на водопроводных трубах важно следить за количеством витков.

Использование электрического инструмента позволяет осуществить нарезку за несколько секунд. Сменные головки с резцами подбираются под нужный диаметр трубы. Работа не только быстрая, но и качественная.

Работа метчиком

Внутренняя резьба выполняется метчиком. Его диаметр должен быть чуть больше, чем трубы. При работе рекомендуется пользоваться комплектом из двух-трех деталей. Они выполняют черновую и чистовую нарезку. Первый инструмент проводит основную работу, удаляя до 70% стружки. У чистового метчика небольшая заборная часть и полный профиль нарезки. Инструменты различают по канавкам на хвостовике:

• одна – черной;
• две – средний;
• три – чистовой.

Внутренняя часть трубы требует очищения и смазки. Метчик вставляется вертикально, хвостовик закрепляется в воротке. Вращение ведется по часовой стрелке. При работе с мягким металлом инструмент периодически выворачивают и вычищают стружку. Обязательно применяется смазка. После окончания работы проводится проверка качества резьбы.

Основные причины брака

Причиной брака в работе становится невнимательность работающего или использование некачественного инструмента. Распространенные дефекты нарезания трубы при работе с метчиком или плашкой:

• Рваная резьба – проблема возникает при использовании затупившейся плашки, несвоевременном удалении стружки, недостаточной смазке.
• Неполная резьба – диаметр отверстия под резьбу превышает рекомендованный.
• Перекос винтовых канавок – неправильная установка плашки или метчика.
• Срыв резьбы – причина в забивании канавок стружкой, низком качестве инструмента, диаметр трубы больше предусмотренного.
• Поломка метчика – приложение чрезмерного усилия в узком отверстии, недостаточное удаление стружки, отсутствие смазки.

Самостоятельная подготовка деталей для резьбового соединения вполне доступна при наличии инструмента. Чтобы работа была выполнена качественно, необходимо следовать правилам. Использование острого инструмента и аккуратность компенсируют отсутствие профессиональных навыков.
