Рейсмус и фуганок в чем разница?

Фуганок или рейсмус? Как определиться

Среди деревообрабатывающих станков существуют такие, назначение которых на первый взгляд одинаково. И непрофессионалу может оказаться сложно понять все нюансы, вследствие чего будет куплено не то устройство. Такими станками со схожими функциями можно назвать фуговальный и рейсмусовый. Оба эти устройства предназначены для того, чтобы выравнивать деревянные поверхности. Однако различия все же есть. И если вы не знаете, что вам нужно – фуганок или рейсмус, то эта статья для вас.

Что такое фуганок и фуговальный станок

Сейчас, в век технологий, забив в поиск слово «фуганок» вы увидите всевозможные фуговальные станки. Однако изначально фуганком называли ручной инструмент, предназначенный для выравнивания деревянных поверхностей. Он представляет собой удлиненный рубанок, имеющий двойной нож. Обрабатывая деревянное изделие этим инструментом, следует следить за стружкой. Когда она становится непрерывной, тогда можно понять, что работа по выравниванию близится к завершению.

Такой инструмент можно купить и сейчас. Если у вас небольшой объем работы и много времени, вам вполне хватит простого ручного фуганка.

Фуговальный станок – это чаще всего довольно габаритное устройство с нижним ножевым валом, к которому крепится два или четыре ножа. Другими словами, выравниваемая поверхность должна располагаться снизу. При вращении вала, неровности аккуратно срезаются ножами.

Для чего используют фуговальный станок

Доски и брус, которые выходят с лесопилок, можно назвать черновыми пиломатериалами. На них остаются неровности, сучки и смоляные кармашки. В процессе их хранения меняются температура и влажность, отчего доску может немного «повести». Если вы строите сарай или временное сооружение, то это не так страшно. Другое дело, если пиломатериалы будут использоваться для изготовления паркета, для внутренней отделки дома, для мебели или строительства постоянного сооружения. Например, беседки или летней кухни. В этих случаях все должно быть аккуратно и красиво, следовательно, доски и брус необходимо выровнять перед началом работ.

Плюсы станка-фуганка

  • На описываемом станке можно обрабатывать заготовки любых размеров – как крупные, так и мелкие.
  • На выходе вы получите ровную и гладкую поверхность.
  • Можно снимать фаску и строгать криволинейные детали.
  • В зависимости от мощности и количества насадок, можно подобрать станок как средней, так и высокой ценовой категории.
  • Среди профессиональных станков существуют многофункциональные варианты. Например, фуговально-распиловочный, или фуговально-рейсмусовый.

Как работать на фуговальном станке

Большинство современных приспособлений для деревообработки довольно просты в эксплуатации. И фуговальный станок не является исключением. Главное – понимать принцип действия, соблюдать технологию работы и, конечно, соблюдать технику безопасности.

  • Рабочий стол фуговального станка состоит из двух частей. Задняя часть этого стола всегда остается на одном уровне с ножами, другими словами, она неподвижная. Переднюю же часть перед началом работ следует установить немного ниже задней.
  • Деталь нужно подавать на ножи с передней части, навстречу вращающимся ножам. Ножи снимают тонкий слой древесины, убирая все неровности на поверхности.
  • Если все сделано правильно, то толщина снятого слоя будет равна разнице между уровнями передней и задней частей рабочего стола.

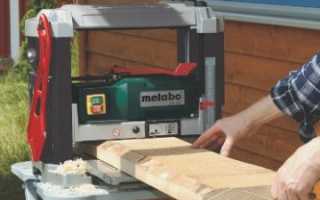

Что такое рейсмусовый станок

Для того чтобы сделать заготовки одной толщины с максимальной точностью, используют рейсмусовые станки. Ножевой вал в этом устройстве расположен не снизу, а сверху. Заготовку подают по рабочему столу либо вручную, либо же она подается на ножи специальными вальцами.

Описываемый станок выравнивает верхнюю часть доски, делая ее параллельной нижней. Из этого следует, что для того чтобы заготовки были ровными и одинаковыми по толщине, сперва их необходимо выровнять с нижней стороны на фуговальном станке. После этого уже можно ровнять с верхней стороны на рейсмусовом.

Существуют как небольшие маломощные модели, подходящие для домашней мастерской, так и сложные, многофункциональные и мощные промышленные станки. Последние нередко бывают многофункциональными. Например, существуют фуговально-рейсмусовые станки, на которых можно выровнять обе стороны пиломатериала и подогнать все детали под нужную толщину.

Для чего используют рейсмусовый станок

Как уже было сказано ранее, рейсмусовый станок предназначен для высокоточной калибровки деревянных изделий по толщине. Речь идет не только о пиломатериалах, но и о других заготовках. Например, о столешницах, дверях, дверцах шкафов, паркетных досках и так далее. И для того, чтобы работа была максимально удобной и комфортной, производители снабжают свои устройства рядом преимуществ.

  • Разные модели имеют разные максимальные размеры обрабатываемой детали. Выбирать можно по ширине и высоте заготовки, а также по глубине строгания.
  • Чтобы было удобно работать с длинными досками, рабочий стол может иметь откидывающиеся части, которые его удлиняют.
  • Для большей безопасности и скорости работы, подачу заготовок на ножи делают автоматической. Конечно, бывают и более бюджетные модели с ручной подачей.
  • Стружку отводит специальная встроенная турбина.

Фуганок или рейсмус

О том, чем отличаются эти два станка, рассказано выше. А сейчас давайте попробуем понять, какой же из них будет более необходим для различного объема работ.

Для бытовых работ по дому, конечно, не нужно покупать недешевые станки. Если вы мастерите что-то на даче в качестве хобби чисто для себя и близких, вам, возможно, хватит ручного фуганка. Или комплекта, состоящего из ручного фуганка и небольшого маломощного рейсмусового станка.

Если вы занимаетесь строительством из дерева, или же мастерите мебель и прочие изделия на продажу, вам понадобится большая точность работ. В зависимости от наличия места в мастерской и финансовых возможностей, можно приобрести как оба станка, так и один, исполняющий обе функции.

Для более или менее потокового производства маломощные станки не подойдут – не будут справляться с объемами работ. В таком случае стоит присмотреться к мощным многофункциональным устройствам с высокой производительностью. Стоят они недешево, но позволяют ускорить производственный процесс и, соответственно, окупают свою стоимость.

Фугование и рейсмусование без ошибок

Строгально-фуговальный и рейсмусовый станки работают схожим образом, снимая слой материала с пласти или кромки доски, поэтому назначение этих станков нередко путают. Оба они служат для выравнивания поверхностей пиломатериалов и придания им прямоугольного сечения, однако каждый из них используется определенным образом и выполняет разные операции. Строгально-фуговальный станок может сделать одну пласть доски плоской, а смежную кромку перпендикулярной к пласти, однако он не способен придать этой доске одну и ту же толщину по всей ее длине — это уже работа рейсмусового станка. Таким образом, строгально-фуговальный и рейсмусовый станки работают в связке. Получение плоских заготовок правильной формы начинается на строгально- фуговальном станке, поэтому сначала рассмотрим именно его.

Фугование: базовый этап в достижении успеха

Как работает фуговальный станок

Как видно из схемы фуговального станка (рис. 1), передний и задний столы разделяет цилиндрический ножевой вал. Передний стол установлен чуть ниже верхней точки окружности, описываемой ножами, задний стол находится с ней на одном уровне.

При подаче заготовки на ножевой вал ножи снимают ту часть материала, которая находится ниже плоскости заднего стола. Обработанная гладкая поверхность далее движется по заднему столу. При каждом следующем проходе удаляется очередная порция древесины, до тех пор пока вся обрабатываемая сторона доски не ста — нет плоской.

Вначале отфугуйте пласть

Перед фугованием взгляните вдоль кромки доски, чтобы проверить, нет ли продольного изгиба или коробления (рис. 2), а также, чтобы определить направление волокон. Для получения наилучших результатов строгайте покоробленную доску так, чтобы ее выпуклая сторона была обращена вверх (иными словами, доска должна опираться на ее края), а волокна были направлены вниз и назад (рис. 1). Если волокна будут направлены вверх, движущиеся ножи станут отрывать волокна, что приведет к скалыванию небольших кусочков заготовки (так называемым вырывам). Чтобы отфуговать пласть доски, настройте передний стол на глубину реза не более 1,6 мм. Положите доску на передний стол перед ножевым валом. Пользуясь толкателями, подавайте доску вперед. Направленное вниз усилие прижима должно обеспечивать только контакт доски с передним столом, но не более того (фото А). Чрезмерное прижимное усилие может распрямить продольную или поперечную покоробленность, и после ослабления прижима доска примет прежнюю форму.

Прижимайте доску толкателями. Основное усилие должно быть направлено на подачу доски вперед, а не на прижатие ее к столу.

Прикладывайте лишь небольшое усилие, чтобы обработанная часть доски сохраняла контакте задним столом. Обеими руками подавайте заготовку вперед.

Когда примерно 15 см доски пройдут над ножевым валом, перенесите вашу левую руку (и прижимное усилие) на конец доски, находящийся на заднем столе (фото В). Примерно в середине прохода переместите правую руку на обработанную часть заготовки и продолжайте равномерно подавать ее вперед, пока проход не будет закончен (фото С).

По мере необходимости перемещайте руки, чтобы прижимать обработанную часть доски к заднему столу. Проведите над ножевым валом всю доску.

Начертите мелом извилистую линию вдоль и поперек доски. Она поможет отслеживать ход работы. Когда линия исчезнет, доску можно считать плоской.

Читать еще:  Как правильно пользоваться плиткорезом ручным?

Не нужно удалять больше материала, чем необходимо. Чтобы контролировать результат, нанесите на доску мелом волнистую линию. Если доска имеет выраженную поперечную или продольную покоробленность, при первом проходе будет снято немного материала (фото D). С каждым последующим проходом доска будет становится все более плоской, а обработанная поверхность все более широкой. Если меловая линия исчезла, это значит, что доска стала плоской.

Выровняв опасть доски, пометьте ее, как показано в «Совете мастера».

Совет мастера

В процессе первичной обработки материалов бывает трудно запомнить, какая пласть доски уже обработана и какая из кромок перпендикулярна этой пласти. Поэтому после последнего прохода пометьте только что обработанную поверхность. Традиционно мебельные мастера ставят на отфугованной пласти закорючку, а перпендикулярную к ней кромку обозначают галочкой, острие которой направлено в сторону отфугованной пласти.

Затем обработайте кромку

Прикладывайте усилие в двух направлениях, прижимая доску к продольному упору и подавая ее вперед на ножевой вал. При работе с досками шириной менее 100 мм используйте толкатели.

После того как одна опасть доски выровнена, отфуговать кромку под прямым углом к опасти не составит труда. Выполняйте те же действия, что и при фуговании пласти, с одним лишь дополнением: подавая доску, как было описано выше, плотно прижимайте ее к продольному (параллельному) упору (фото Е). Если возможно, для предотвращения вырывов и сколов ориентируйте заготовку так, чтобы древесные волокна были направлены вниз и в сторону от направления вращения ножевого вала (рис. 1).

Пометьте обработанную кромку, как показано в «Совете мастера». Теперь, когда одна из пластей доски стала плоской, а одна из кромок — перпендикулярной этой пласти, настало время перейти к рейсмусовому станку.

Рейсмусование: делайте заготовки любой толщины

Как работает рейсмусовый станок

В отличие от строгально-фуговального станка, ножевой вал рейсмусового станка расположен над заготовкой параллельно столу (рис. 3). Опуская ножевой вал после каждого прохода, мы уменьшаем толщину заготовки и делаем ее одинаковой по всей длине.

Работая с рейсмусовым станком, не нужно управлять заготовкой во время прохода. Для этого используются подающие валы, расположенные по обе стороны от ножевого вала, которые прижимают заготовку и одновременно протягивают ее через станок. Вот почему так важно вначале отфуговать одну опасть заготовки. В отсутствие плоскости, благодаря которой доска могла бы базироваться на столе станка, подающие валы будут просто прижимать доску к столам, а ножевой вал остругает ее верхнюю пласть. Как только доска выйдет из станка, любая имевшаяся продольная, поперечная покоробленность или крыловатость появится снова.

Правда о рейсмусовании

При подаче заготовки в рейсмусовый станок также нужно учитывать направление волокон. Однако следует помнить, что та — кой станок обрабатывает доску сверху, поэтому правила здесь меняются на обратные. Чтобы уменьшить число вырывов, ориентируйте доску так, чтобы волокна шли вверх и назад (рис. 3).

Удаление за один проход слоя материала толщиной не более 0,8 мм также уменьшает риск появления вырывов. Если станок имеет две скорости подачи, выполняйте последние проходы на пониженной скорости — это даст более чистую поверхность. По этой же причине перед последним проходом рекомендуется установить глубину резания не более 0,4 мм.

Перед тем как пропустить короткую доску через рейсмусовый станок, приклейте к ней временно два бруска. В этом случае ступенька появится на брусках, а не на заготовке.

Небольшая глубина резания уменьшает и размер ступеньки, образующейся у концов заготовки. Чтобы дополнительно уменьшить размер ступеньки или устранить ее полностью, поддерживайте длинные доски руками или с помощью опор в начале и в конце прохода, чтобы они плашмя лежали на столах станка. При обработке коротких досок используйте подклеенные к ним сбоку вспомогательные бруски, которые удаляются после рейсмусования (фото F).

Если для острожки доски до необходимой толщины требуется снять более 3 мм материала, то после обработки верхней пласти переверните доску и обработайте ранее фугованную пласть. Попеременно обрабатывайте доску с обеих сторон до достижения окончательной толщины. Удаление примерно одинакового количества материала с каждой пласти делает заготовку более стабильной, уменьшая риск коробления.

Все еще возникают проблемы? Возможно, требуется настройка

Если вы строго следовали всем указаниям, но по-прежнему не видите хороших результатов, скорее всего, станок не отрегулирован. Даже самая совершенная в мире технология деревообработки не в состоянии это исправить. Если вы подозреваете, что со станками что-то не так, читайте статьи по настройке оборудования, опубликованные в нашем журнале.

Советы по работе с фуговальным станком

  • Чтобы снизить количество отходов и повысить выход материала, перед фугованием распилите доски по длине и ширине, оставив припуск на дальнейшую обработку. Короткие и узкие заготовки имеют меньшую величину прогиба, и они могут быть обработаны за меньшее число проходов.
  • Для получения более гладкой поверхности с меньшим числом вырывов снимайте за один проход слой материала толщиной не более 0,8 мм. Уменьшение скорости подачи также дает более чистую поверхность.
  • При фуговании доски, имеющей крыловатость, прижимайте ее противоположные углы. Старайтесь удерживать эти углы прижатыми к столам и не раскачивайте заготовку, проходящую над ножевым валом. После нескольких проходов выровненные углы обеспечат устойчивую поверхность для базирования заготовки при фуговании оставшейся части.
  • При фуговании двух заготовок для склейки по кромке обрабатывайте одну из заготовок, обратив к продольному упору ее нижнюю пласть (левое фото внизу), а другую — обратив к упору ее верхнюю пласть (среднее фото внизу). Если продольный упор станка не перпендикулярен столу, два угла взаимно скомпенсируют друг друга и склеенный щит будет плоским (правое фото внизу).

  • Чтобы отфуговать пласть доски, ширина которой превышает возможности вашего станка, распилите доску вдоль пополам, отфугуйте каждую из частей, в том числе и кромки, полученные после распиловки, после чего склейте их по кромке, выровняв в одной плоскости отфугованные пласти. Продольный распил досок, имеющих сильную поперечную или продольную покоробленность или крыловатость, безопаснее делать ленточной пилой.

Выбираем рейсмус и фуганок для мастерской

Определил бюджет — 50 тысяч рублей. Можно сэкономить, покупая Б/У, но для этого нужен опыт и знания, чтобы «не обули». Опыта нет, поэтому беру с магазина.

Выбирал из трех вариантов, подходящих по бюджету и доступных в магазинах:
1) METABO HC 260 C = 44 998 руб
2) DeWalt D 27300 = 56 010 руб
3) Makita 2012 NB + КОРВЕТ-106 = 51 200 руб

Долго читал форумы. Как и ожидал — много мнений. Провел небольшое исследование, которым хочу поделиться. Оно довольно поверхостно и не учитывает стоимость запчастей, ресурс и другие тонкости. Но как есть.

1) METABO HC 260 C = 44 998 руб

Потребляемая мощность, Вт — 2200
Тип двигателя — асинхронный
Число оборотов ножевого вала 6500
Материал фуговального стола — литой алюминий
Материал рейсмусного стола — чугун
Ширина рейсмусования — 260 мм
Максимальная толщина заготовки — 160 мм
Ширина фугования — 260 мм
Длина фуговального стола — 1040 мм
Скорость подачи — 5
Количество ножей — 2
Вес — 71 кг
Особенности: самая низкая цена, пластиковые шкивы и звездочки в механизме подачи, редко черные полосы от роликов, проблемы с ремнями.

2) DeWalt D 27300 = 56 010 руб

Потребляемая мощность, Вт — 2200
Тип двигателя — асинхронный
Число оборотов ножевого вала 6200
Материал фуговального стола — профиль алюминий
Материал рейсмусного стола — алюминий
Ширина рейсмусования — 260 мм
Максимальная толщина заготовки — 160 мм
Ширина фугования — 260 мм
Длина фуговального стола — 950 мм
Скорость подачи — 5
Количество ножей — 2
Вес — 54 кг
Особенности: самая высокая цена, хлипкость бокового упора, самый короткий фуговальный стол, самый легкий, самая большая глубина строгания — 4мм, столы из алюминиевого профиля.

3) Makita 2012 NB + КОРВЕТ-106 = 51 200 руб

Потребляемая мощность, Вт 1650 и 1500 соответственно
Тип двигателя — асинхронный
Число оборотов ножевого вала фуганка — 4400
Число оборотов ножевого вала рейсмуса — 8500
Материал фуговального стола — чугун
Материал рейсмусного стола — сталь
Ширина рейсмусования — до 304 мм
Максимальная толщина заготовки — 150 мм
Ширина фугования — 200 мм
Длина фуговального стола — 1340 мм
Скорость подачи — 8,5
Количество ножей — 2шт и 3шт
Вес 27 и 132 соответственно
Особенности: самые длинные столы для фугования, самые чугунные столы для фугования, самое большое количество ножей у фуганка, самая большая частота вращения вала рейсмуса, самая большая ширина рейсмусования, самая большая скорость подачи, самый большой вес, отсутствие необходимости постоянной перенастройки между рейсмусом и фуганком, самая маленькая ширина фугования, фуганок с коробки требует регулировки.

Все три варианта имеют достоинства и недостатки. Все три варианта удовлетворяют своих хозяев и все три требуют каких-то доработок.
Понятно, что я остановился на третьем варианте.
Хотя на форумах к Корветам вполне заслуженно относятся с настороженностью, но мой Корвет-13м оставляет приятное впечатление и мне нравится. Поэтому покупка чугунного, большого, тяжелого Корвет-106 в купе с проверенной Макитой мне показалась привлекательной. Тем более, что:
— бесплатная доставка до мастерской прямо в день заказа,
— чугуняка, которую детям хватит,
— гарантийная мастерская в городе,
— три года гарантии,
— проверенный рейсмус,
— отсутствие необходимости постоянной перенастройки с рейсмуса на фуганок и обратно,
— бюджетность.

Читать еще:  Алкидная эмаль что это такое?

В результате немного расширил свой парк станков.

Расставил станки в мастерской

Немного опыта работы на станке Корвет 106. Обдумываю подставку на колесиках чтобы при необходимости выкатить 130 килограммов на середину мастерской и чтобы повыше был. (Идея была реализована: http://littlehobby.livejournal.com/20897.html)

Строгал сосну и дуб для шкатулок. На форумах рекомендуют сразу с коробки точить ножи, а лучше сразу менять на Джетовские. Технологию заточки ножей пока не освоил, поэтому пользовался станком «как есть», из коробки.

Надо сказать, что первые блины были комом. И ступенька в конце доски, и вырывы кусков досок на конце, и «подпрыгивание» досок. Но проблемы решились довольно легко.
Ступеньку победил настройкой приемного стола относительно ножей и еще оказалось я не правильно подавал доски. Прижимать к столу надо только ту часть доски, которая на приемном столе, а которая на подающем надо только толкать вперед. Наверное, прописные истины, но дошедшие через собственный опыт.
Вырывы и подпрыгивания победил снижением скорости подачи и уменьшение глубины строгания до одного миллиметра.
В итоге, как мне кажется, получил хорошее качество строгания. Вот, прямо с фуганка без переточки и с небольшой настройкой (при том, что это твердая древесина). Хотя технологию заточки, конечно, надо осваивать. Если не смотреть в отраженном свете, то волн не видно вовсе.

Ну и стружка получается не «щепками», а «кучеряшками».

После рейсмусования получил такие заготовки для новогодне-подарочных шкатулок. После завершения готовлю подробный фотоотчет.

А вот мой корвет 13М

Когда распиливал заготовки для шкатулок, высоты диска не хватало чтобы пилить доски в один проход. Диск, тоже штатный, поставлявшийся вместе с пилой, полностью входил в дубовую заготовку. Видно, что пиле было тяжело и приходилось уменьшать скорость подачи. Но не смотря на тяжелые условия задача решена успешно.
После таких экзекуций и вывоза из мастерской пары кубов опилок решил заглянуть внутрь пилы. Оттуда вытряхнул еще ведро. Двигатель покрыт слоем опилок, но не таким критичным, чтобы перегреться и сгореть.

Про Макиту 2012 на форумах написано и переписано. Вряд ли могу добавить что-то.

Вывод. Наверное, я не ошибся в своих рассуждениях.
Тем более приятно, что успел совершить покупку буквально за несколько дней до подорожания. Вот.

Ну и для сомневающихся хочу немного остановиться на целесообразности траты денег на станки.

Цель, которую я преследую — обеспечение потребностей семьи в качественной мебели при экономии семейного бюджета и самовыражение в красивых предметах интерьера.
Со временем для себя уточнил, что в этой цели обеспечение потребностей на 60% и самовыражение на 40%.

Но ведь можно же ковырять деревяшечки стамесочкой! Об этом любят говорить бывалые, вспоминая школьные годы чудесные и свои первые шаги. Но в нашем мире большую роль играет эффективность. В табуретке, которую я выкладывал 16 шиповых соединений. 16 шипов +16 пазов = 32 элемента с жесткими требованиями по допускам. Если делать их, как любят ностальгировать и «поучать» стамеской, то за полный рабочий день можно успеть сделать одну. При должной сноровке и опыте — две. Я же имея пару станков и опыт, равный нулю, за рабочий день сделал шесть табуреток. И лично для меня излишняя однообразность не способствует развитию любви к занятию.

Вопросы эффективности встают особо остро если столярка — хобби в дополнение к полной занятости на основной работе и семье с двумя детьми. Я уже писал, что лично для меня проще найти свободные деньги на станок, чем свободное время для малоэффективного занятия. В определенных рамках, конечно же.

Я не выпендриваюсь и на поверку для многих окажется точно так же. При том, что работа в мастерской не должна заполнять собой все свободное время (а друзья, а рыбалка, а дача, а на диване поваляться?).
Работа на качественном оборудовании — это +10 к удовольствию и качеству.
Поэтому считаю покупку станков очень обоснованным и правильным решением. При том, что например деревянная двухярусная кровать в магазине стоит около 30 тысяч рублей при себестоимости менее десяти, отбить эти вложения не будет проблемой.

Отдельная оборудованная мастерская сена не просит и в полной готовности ждет, когда в ней возникнет необходимость. И это то место, куда хочется возвращаться.

Как выбрать рейсмусно-фуговальный станок по производителю?

Содержание:

  1. 1. Для частного использования
  2. 2. Для предприятий

Если Вы занимаетесь деревообработкой, то Вам не обойтись без рейсмусно-фуговального станка. Он является комбинированным и имеет две части: фуговальную для предварительной обработки поверхности заготовок (срезания больших неровностей) и рейсмусную для чистового строгания (сглаживания поверхности, точного подрезания в размер). Одним из главных преимуществ данного оборудования являются его компактные размеры. Подойдет для установки как на промышленном предприятии, так и в частной мастерской. Станок чьего производства предпочесть? Мы ответим на этот вопрос, рассмотрев модели станков, которые наиболее популярны у покупателей.

Для частного использования

Под данную категорию попадают устройства бытового класса, которые рассчитаны на применение время от времени на даче или в частной столярной мастерской.

Первым мы рассмотрим, PRORAB 6000 — простой аппарат, получивший признание за отличное сочетание цены и качества. Он имеет компактные размеры корпуса и небольшую массу для удобной установки своими силами. Такой станок можно использовать на улице перед загородным домом или гаражом. Он имеет высокую скорость вращения ножевого вала рейсмусовой части, поэтому будет хорош при изготовлении мебели, так как поверхность заготовки после строгания получится очень гладкая.

Следующий аппарат от российского бренда – Энкор Корвет-24 10224. Самое привлекательное в нем – это его низкая цена. Этот легкий рейсмусно-фуговальный станок будет отличным приобретением для владельцев загородных участков. Он имеет небольшую ширину строгания, поэтому с его помощью удобно обрабатывать отделочные панели из вагонки или тонкие короткие доски на декоративный забор. Стоит также отметить, что благодаря низкому уровню шума можно без проблем работать, не мешая домочадцам или соседям.

Третьим мы рассмотрим — DeWalt D 27300. Это уже оборудование для столяров-любителей, которые могут обработать за сезон несколько кубов материала и избрали деревообработку своим хобби. Благодаря длинному фуговальному столу на таком станке удобно обрабатывать длинные доски и бруски, которые потом идут на забор, пол и опоры лестничных перил или впоследствии раскраиваются для скрепления в щит.

Производитель позиционирует свое устройство как профессиональное, это означает, что оно отлично справится с высокими нагрузками и каждодневным использованием. Этому способствует и защищенный от перегрузок двигатель.

Для предприятий

Помимо частных мастерских рейсмусно-фуговальные станки с успехом применяются на небольших мебельных производствах и заготовительных предприятиях, где их используют в течение 5 часов в день.

Первая популярная модель, которую мы рассмотрим — Jet JPT-310 10000290T. Это надежная техника от швейцарского производителя, которая отличается высокой производительностью. Особенно он будет хорош для подрезания досок разной толщины в один размер, так как передняя и задняя части его строгального стола легко перемещаются. Это обеспечит быструю настройку под необходимую глубину строгания.

Следующий станок отличается долговечностью и надежностью — это Proma HP-250/2-400 25000249. Из представленных у нас устройств данного вида он имеет самую большую гарантию – 3 года (в сравнении с 1 годом у остальных). Его качество подтверждает и предпродажная проверка работоспособности, а также соответствие всем указанным параметрам. Родина этого бренда – Чехия.

Если говорить про назначение, то устройство отлично подойдет для обработки досок с большими перепадами толщины, так как имеет высокое значение глубины строгания (фугования).

Последний в данном обзоре – болгарский станок BRASSA FS- 32N 1.2.1. Он предназначен для эксплуатации на крупном мебельном производстве, так как обладает высокой производительностью и может быстро обрабатывать любые по размеру детали. Его конструкция жесткая благодаря большому весу, что обеспечивает высокую точность как при строгании, так и при фуговании. Такой рейсмусно-фуговальный станок имеет более высокую цену, чем вышеописанные, но он окупит себя при регулярном и интенсивном использовании.

Теперь сравним технические характеристики всех рассмотренных нами моделей в таблице.

ХарактеристикаБытовыеПрофессиональные
Энкор Корвет-24PRORAB 6000DeWalt D 27300Jet JPT-310Proma HP-250/2-400BRASSA FS- 32N 1.2.1
Напряжение, В220220220380440380
Мощность, кВт1250150021002220022004000
Ширина строгания, мм204204260307250316
Глубина строгания, мм223454
Длина фуговального стола, мм7377701054140010501500
Частота вращения ножевого вала, об/мин800090006200550040004500
Вес, кг263253230110420
Читать еще:  Как сделать шканты в домашних условиях?

Чтобы сделать выбор рейсмусно-фуговального станка, во-первых, учтите нагрузку на него. Если необходимо редкое использование, скажем, несколько раз в неделю – приобретайте бытовой. Если же нужен станок на производство для каждодневной эксплуатации, то профессиональный — Ваш выбор.

Во-вторых, обратите внимание на возможности оборудования. Глубину и ширину строгания, а также длину стола и частоту вращения ножевого вала. Первые три определят, заготовки какого размера можно будет строгать, а от последней будет зависеть гладкость поверхности при обработке на рейсмусной части. Чем она выше, тем, соответственно, более гладкая поверхность получится за один проход. Подробно с особенностями любого устройства Вы можете ознакомиться в карточках товара или позвонив по телефону нашим менеджерам. Через них же можно оформить заказ и подобрать дополнительные принадлежности, например, пылеотсос, который рекомендуется подключать при работе к каждой из описанных нами моделей.

Что такое рейсмус – станок или приспособление для разметки

Отправим материал на почту

  • Что это такое
  • Ручной рейсмус
  • Рейсмусовый станок
  • Как устроен рейсмусовый станок
  • Виды рейсмусовых станков
  • Принцип работы
  • Особенности работы на рейсмусе
  • Чем отличаются рейсмусовый и фуговальный станки
  • Заключение

В лексиконе русскоязычного столяра «рейсмус» подразумевает 2 совершенно разных инструмента. Под ручным или разметочным подразумевается приспособление для разметки. Контекст станка распространяется на сложный электромеханизм, использующийся для простругивания досок по толщине.

Что это такое

Ответ на вопрос, что такое рейсмус и для чего он нужен, можно сконфигурировать такими словами: инструмент для нанесения точной разметки линий, отверстий и иных элементов на деревянной поверхности. Такое описание относится к ручному, разметочному приспособлению.

Также существует деревообрабатывающий станок-рейсмус, предназначенный для корректировки толщины и одновременной чистовой обработки. Устройство относится к категории строгальных приспособлений, использующихся для простругивания заготовки по заданному размеру по установленной толщине. Преимущественно таким образом обрабатываются заготовки, предварительно проструганные на фуговальных станках.

Ручной рейсмус

Как уже упоминалось, ручной рейсмус – инструмент, предназначенный для нанесения разметочной линии, параллельно выбранным базовым линиям, либо переносу размера с чертежа на заготовки.

Полезно! В большинстве случаев ручной рейсмус представлен в виде стойки с зажимом, в котором фиксируется чертилка.

Корпус инструмента изготавливается из древесины твёрдых пород и выполнен в виде колодки с отверстием прямоугольной формы. В нём, закрепляется рейка (одна или две), фиксация осуществляется за счёт расклинивания. Например, двухреечный рейсмус применяют при нанесении разметочных линий для шиповых столярных соединений.

При необходимости создания больших объёмов разметки, либо в случае отсутствия необходимости изменения размеров, рейсмус может быть заменён скобой (скобкой).

Полезно! Скоба – разметочное приспособление в виде деревянного бруска с выступом, выполняющим функцию направляющей, в которую забивается нужное количество гвоздей.

Рейсмусовый станок

Из приведённой ранее информации становится ясно зачем ужен рейсмус ручного типа. Предназначается он непосредственно для выполнения разметки. Одноимённый станок используется для чистового строгания по заданным размерам. Проходя через ножи, заготовка получает заданную толщину, идеально ровную и гладкую поверхность. Такое оборудование часто используется в производстве мебельных заготовок из натуральной древесины.

Важно! Кривые пилы рейсмусовый станок не делает. Он строгает только предварительно выровненные поверхности.

Как устроен рейсмусовый станок

Устройство рейсмусового станка построено из следующих узлов и элементов:

  • Ножевого вала со спиралевидными режущими элементами, конструкция которых выполнена таким образом, что в результате работы издаётся минимум шума.
  • Рабочего стола, изготовленного в виде горизонтальной поверхности, за счёт которой осуществляется регулирование глубины заготовки. Размеры (длина и ширина) могут быть разными и определяются принадлежностью к той или иной модификации.
  • Чугунной станины, служащей основанием, на котором располагаются рабочий стол и ножевые валы.
  • Ременного или цепного привода, осуществляющего передачу крутящего момента от шестерни электродвигателя к ножам.
  • Винтового приспособления, предназначенного для калибровки рейсмуса. За счёт него выполняется установка толщины резки.
  • Движущих валиков, облегчающих передвижение заготовки в заданном направлении. Устанавливаются попарно, перед и после режущего вала. Движение осуществляется за счёт вращающего момента электромотора.
  • Верхнего узла с передним и задним вальцем. Предназначение механизма заключается в улучшении сцепления с заготовкой. За счет него облегчается контроль за направлением доски, бруса.
  • Нижнего узла, осуществляющего подачу заготовки к рабочему столу.
  • Прижимного узла, необходимого для создания определённого усилия на заготовку в процессе её обработки.
  • Направляющих салазок, служащих для облегчения транспортировки рейсмусового станка.

Виды рейсмусовых станков

Классификация рейсмусовых станков осуществляется по нескольким признакам: количеству режущих кромок и конструктивным особенностям. По первому критерию, различают 3 вида оборудования:

  • Односторонние. Преимущественно имеют небольшие габариты, предназначены для бытового использования. Имеют режущий нож только с одной стороны, что позволяет обрабатывать одну сторону заготовки.
  • Двухсторонние. Относят к категории профессионального оборудования. Предназначены для обработки верхней и нижней кромки досок, бруса. Комплектуются более мощными электродвигателями, обеспечивают лучшую производственную мощность.
  • Многосторонние. Этот тип рейсмусовых станков также относят к профессиональному оборудованию. Комплектация подразумевает 3 и более режущих ножа, предназначенных на придание заготовке определённой формы. Такому оборудование присуща большая мощность силового агрегата и высокая производительность.

Конструктивные особенности рейсмусов делят оборудование на 2 группы. По этому признаку происходит разделение на профессиональные и бытовые типы:

  • Мобильная группа. В неё входят портативные бытовые рейсмусы, устройство которых подразумевает свободное перемещение с одного цеха в другой. Имеют небольшую мощность, обусловленную лёгкостью транспортировки.
  • Стационарная группа. Профессиональное крупногабаритное оборудование, использующееся в производственных цехах. Отличительная особенность таких рейсмусов заключается в их размерах, отражающихся в сложностях быстрой транспортировки. За счёт большой мощности и (преимущественно) наличия двух и более ножей, имеет высокую производительность.

Полезно! Также классификация рейсмусовых станков может происходить по производителю, мощности электродвигателя, скорости вращения ножевых валов, иным техническим характеристикам.

Принцип работы

Перед тем, как работать на рейсмусовом станке следует ознакомиться не только с устройством агрегата, но и с особенностями его использования. Принцип его работы построен на плоском строгании заготовки. Оператор подаёт её на рабочий стол, откуда, под воздействием самодвижущихся валиков, изделие затягивается к вращающимся ножам, которые и осуществляют резку. Глубина среза и габариты заготовки задаются перед включением станка, на этапе предварительной подготовки.

Важно! Выполнять какие-либо регулировочные и ремонтные работы на включенном рейсмусе запрещается. Предварительно станок должен быть отключён от источника электрического напряжения.

Особенности работы на рейсмусе

Рейсмусовый станок – сложное устройство, работа с которым подразумевает знание определённых правил и строгого соблюдения техники безопасности. Наиболее значимыми из них являются такие:

  • Заготовка заходит в рабочую зону станка под определённым прижимным усилием. В этот момент оператор должен быть наиболее внимательным. При затягивании внутрь руки (например, зацепившись за широкий рукав одежды) это может стать причиной травматизма.
  • При обработке коротких заготовок, они могут «вылететь» из-под ножей и нанести травму или повредить имущество помещения. Обезопасить протекание процесса можно сделав несущие бруски большей длины и толщины, равной тем, которые нужно отстрогать.
  • При одновременном «прогоне» нескольких заготовок, следует подбирать только те, что подходят по высоте. Доска или брус с выступающей кромкой может оказаться вырванной из связки и «выброшена» по принципу, описанному чуть ранее.

Чем отличаются рейсмусовый и фуговальный станки

Фуговально-строгальные станки предназначены для выравнивания неровностей в поверхности доски, бруса. Строгание отлично удаляет следы глубоких раскроев и кривизну, которая была вызвана короблением, проявившимся в результате сушки древесины. После обработки на таких станках, заготовка становится пригодной для последующих работ. Она приобретает идеально ровную, с параллельно расположенными гранями плоскость сторон.

С одной стороны, конструкция фуговально-строгального и рейсмусового станков практически идентична. Они предназначены для срезания (строгания) кромки заготовки с целью выравнивания и создания гладкой поверхности. Однако последний отличается тем, что имеет верхнюю прижимную кромку (или ножи), позволяющие получить линию среза, параллельную противоположной.

Таким образом, исходя из конструктивных особенностей оборудования, сравнительную характеристику станков можно завершить следующим образом. Фуговально-строгальный станок предназначен для строгания, так же он может быть использован для выравнивания отдельных участков. Например, с его помощью легко получить доску с разной толщиной концов.

Рейсмусовый станок обрабатывает только предварительно подготовленные доски или брус. Обстрогать на нём, так как на обычном фуговальном можно, но для этого придётся приподнимать верхний прижимной щит (если это возможно исходя из конструктивных особенностей конкретного станка). Фактически его назначение заключается в обработке параллельно расположенных сторон. Поэтому если доска кривая, то и после обработки она окажется такой же, только с одинаковым расстоянием на всей её длине.

Заключение

Мы разобрались как работает рейсмус, разобрали его устройство, сравнили, чем рейсмусовый станок отличается от фуговального. Оборудование такого плана менее востребовано для бытового использования в сравнении с токарным, фрезерным или сверлильным. Оно больше подходит для людей, занимающихся деревообработкой на профессионально уровне. Поэтому прежде чем его приобретать, рекомендуется ещё раз взвесить все «за» и «против» и только после этого совершать покупку.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
