Как сделать квадратное отверстие в металле?

Как сделать квадратное отверстие в толстом металле? Пошаговая инструкция

С формированием круглых отверстий в металлических изделиях вопросов не возникает. Но вот как сделать квадратное отверстие? Способов не так много.

И первое из них использование лазера, второе, что приходит на ум использовать специальные свёрла Уаттса, которые использует принцип треугольника Рёло.

Однако есть ещё один способ.

Постановка задачи

Нужно сквозное отверстие в цилиндре с минимальной погрешностью в размерах

Диспозиция следующая. Есть металлическая цилиндрическая заготовка, в ней нужно сделать отверстие под квадратный стержень.

Простой токарный станок

Для этого понадобится токарный станок. Отрезной и фрезеровочный диск, а также резец. Для данной задачи использовался резец ВК-8. Также нужен сварочный инвертор.

Порядок выполнения работ

Большое квадратное отверстие

Многие уже догадались, каким будет примерный перечень работ, как только узнали требуемый для работы инструмент.

Идея заключается в следующем. В заготовке продольно формируется прямоугольный рез, шириной соответствующей размеру стороны высверливаемого квадрата. Глубина подбирается с учётом размеров заготовки так, чтобы центр будущего квадрата совпадал с осью цилиндрической заготовки.

Затем сверх пропила устанавливается металлическая перемычка, которую нужно будет обварить.

Для придания изделию товарного вида, его следует обработать после сварки на токарном станке.

Итак, приступим к практике.

Шаг №1 – формирование пропила

Делаем рез шириной размера стороны квадрата

Для резки лучше использовать отрезной диск. Это значительно ускорит работу. Не забываем про масло.

Меняем диск на фрезеровочный, поскольку нужна правильная геометрия квадратного отверстия.

Шаг №2 – формируем перемычку

Помещаем квадратный стержень в проделанный рез. Сверху накладываем металлическую перемычку. В качестве последней используем отрезок аналогичного стержня.

Фиксация заготовки в тисках

С помощью тисков фиксируем подготовленную к сварке заготовку.

Шаг №3 – сварка и первичная обработка

Сварочные работы окончены

Перемычку прихватываем на пару точек и вынимаем из тисков. Хорошенько провариваем конструкцию.

Нужно отжечь сварку

Чтоб не думалось, отжигаем сварочные швы.

Шаг №4 – обработка на токарном

Обработка первой части

Для обработки использовался резец ВК-8. Выставляем заготовку. Для этого пришлось её немного обработать напильником.

Выставляем и торцуем

Переворачиваем изделие. Выставляем и торцуем заготовку.

Зажимаем и обрабатываем

Зажимаем и обрабатываем на чистовую.

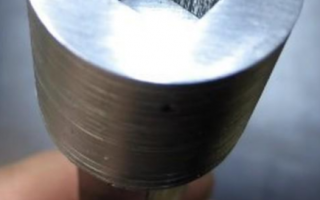

Результат работы

В итоге получилось вполне годное изделие. Размеры соблюдены, внешний вид удовлетворительный. Результат получился достойным.

ОТК изделие приняло

В заключении стоит отметить, что можно изготовить подобное изделие и без использования токарного станка, заместив его обычной машинкой УШМ. Результат, конечно, будет не такой качественный, да и трудозатраты будут значительно больше. Но, что делать, если другого ничего под рукой нет, а квадратное отверстие нужно здесь и сейчас.

Тематическое видео: Как сделать квадратное отверстие – способ №2

Как сделать квадратное отверстие — способ №2

Как сделать квадратное отверстие в толстом металле? Пошаговая инструкция

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Сверло Уаттса для сверление квадратных отверстий

При изготовлении различных механизмов может возникнуть необходимость в сверлении квадратного отверстия. Для этого существует сверло Уаттса, но оно есть далеко не у всех. Если его покупка нецелесообразна, то воспользовавшись несложной технологией можно сделать квадратное отверстие обычными сверлами по металлу.

Принципы действия и конструкция

Для того чтобы просверлить квадратное отверстие, обычно используют сверло Уаттса, в основу конструкции которого положена такая геометрическая фигура, как треугольник Рёло. Одна из важнейших особенностей такой фигуры, представляющей собой область пересечения трех равных кругов, состоит в следующем: если к такому треугольнику провести пару параллельных опорных прямых, то расстояние между ними будет всегда постоянным. Таким образом, если двигать центр треугольника Рёло по траектории, описываемой четырьмя эллипсоидными дугами, его вершины будут вычерчивать практически идеальный квадрат, у которого будут лишь несколько скруглены вершины.

Свойство треугольника Рёло

Уникальные свойства треугольника Рёло позволили создать сверла для квадратных отверстий. Особенностью использования такого инструмента является то, что ось его вращения должна не оставаться на месте, а перемещаться по вышеописанной траектории. Естественно, этому перемещению не должен препятствовать патрон оборудования. При использовании такого сверла и соответствующей оснастки квадратное отверстие получается с идеально ровными и параллельными сторонами, но с немного скругленными углами. Площадь таких необработанных инструментом уголков составляет лишь 2% от площади всего квадрата.

Инструменты:

кернер;
молоток;
дрель или сверлильный станок;
центровочное сверло;
основное сверло 4 мм или больше, в зависимости от размера необходимого квадратного отверстия;
большое сверло диаметром на 1 мм меньше, чем сторона будущего квадрата;
напильник по металлу.

Сверление квадратного отверстия

Для удобства работы нужно вырезать из бумаги шаблон квадрата, но меньше нужного отверстия на диаметр основного сверла. К примеру, если нужен квадрат 10х10 мм, при этом в качестве основного будет применено сверло 4 мм, то шаблон вырезается со сторонами 6х6 мм.

Читать еще: Как снять оцинковку с металла?

Важно! При выборе основного сверла нужно, чтобы его 2 диаметра были немного меньше стороны шаблона. В этом случае отверстия при сверлении не будут накладываться друг на друга и сверло не соскочит с нужной точки.
Бумажный квадрат приклеивается на заготовку скотчем. С помощью кернера по его углам и центру наносятся четкие глубокие насечки. После шаблон убирается.

Насечки слегка рассверливаются центровочным сверлом.

Далее по угловым меткам нужно сделать сквозные отверстия. В идеале воспользоваться сверлильным станком, поскольку при работе дрелью возможно снижения точности. Если нужно сверлить толстый металл, то обязательно потребуется масло для охлаждения кромки сверла.

После готовности углов, с помощью большого сверла просверливается центральная насечка между ними. Это позволяет выбрать металл посередине. В результате получается размытое квадратное отверстие.

С помощью надфиля, плоского или треугольного напильника отверстие доводиться до правильного квадрата. Особое внимание нужно уделить округлениям по углам, чтобы сточить их под 90 градусов. Желательно, чтобы ширина напильника соответствовала стороне квадратного отверстия, тогда получится провести расточку почти идеально.

Данный способ сверления трудоемкий и занимает не меньше получаса, учитывая доводку напильником, но позволяет получать достаточно качественное отверстие. Главное его достоинство в возможности обойтись скудным набором инструментов без необходимости покупки сверла Уаттса.

Геометрические параметры

К основным геометрическим параметрам относят такие показатели:

диаметр, указываемый в мм;
длина общая, мм;
длина рабочей части, мм;
угол заточки в градусах.

Кроме того, выбирая сверло квадратное, обращают внимание на хвостовик, который должен соответствовать шпинделю инструмента или комплекту приспособлений, для его крепления. Сверление квадратных отверстий необходимо выполнять после предварительной разметки и кернения центра будущего отверстия. Рекомендуется начинать сверление при низких скоростях вращения, а затем перейти на ту скорость, которая указана в паспортных данных станка или инструмента.

Смотрите видео

Электроника для всех

Блог о электронике

Как сделать квадратное отверстие

Думаю каждый из вас делал корпус для своей электронной поделки. И при изготовлении корпуса часто возникает одна мерзкая проблема — проделать дырку формой отличной от окружности. Например, квадратную, под LED индикатор.

Я раньше долго мучался, высверливал по контуру, затем шлифовал эти зубчики, матерился по поводу того, что сошлифовал лишнее или запорол параллельность. В общем, на все что касается механообработки материала у меня руки из задницы. И с этим ничего не поделать. Но там где не могут руки должна работать голова. И придумалось простое и эффективное решение.

Итак. Надо профигачить в пластиковом корпусе квадратную дырку.

Для начала разметим отверстие. Делать это лучше по бумажному шаблону — надо как можно четче накернить углы. Делаем это на наружней, лицевой, стороне! Затем углы сверлятся насквозь тонким сверлышком. Тут важно взять сверло потоньше. Чем тоньше тем точнее будет наше отверстие.

Берем линейку и острый скальпель. Можно канцелярский нож или что под рукой. Главное требование — он должен быть очень острым, жестким и чтобы не болтался. Я делаю такие вещи с помощью резака X-Acto.

По линейке от дырочки до дырочки, точно по размерам нашего отверстия (ни больше ни меньше, точно так!) делаем прорезы. Чем глубже тем лучше, но можно без фанатизма. Т.к. чем глубже режешь тем больше шанс что сорвется лезвие и мы покоцаем наружную поверхность, а это уже не то — некрасиво. Дырочки тут рулят еще тем, что в них заваливается острие скальпеля и край реза дальше дырки не идет. Разметка тут самый важный этап. От него зависит получится ли все с первого раза идеально или придется подравнивать.

Прорезал, теперь надо раскромсать внутреннюю поверхность дырки на 4ре части, под андреевский флаг. Это уже чем угодно. Я обычно не церемонюсь — беру тупое сверло, которое уже не жалко. Втыкаю его и как фрезой на больших оборотах прогрызаю его бочиной пластик от угла до угла.

Все, получили внутри четыре кусочка. Теперь надо подцепить их от центра и выломать внутрь!

Прорез который мы сделали даст нам слабую точку по которой пластик лопнет и выломается. А отверстия с краев не дадут трещине уйти дальше чем надо.

Видите какой четкий и ровный излом получается?

Раз два три четыре — получили точное прямоугольное отверстие которое не надо ни ровнять, ни шлифовать. Ну может чуть чуть, если с разметкой накосячил — как я сейчас :(.

На проковыривание этой дырки у меня ушло не более 10 минут. Это с уборкой мусора и отвлеканием на фотографирование и поиск то скальпеля, то сверлышка.

Читать еще: Снятие ржавчины с металла в домашних условиях

З.Ы.
Дырку эту я тут проделал чисто ради фоток, на ненужном корпусе, поэтому не смотрите что у ней «горизонт завален» и разметка кривая — я не старался 🙂

Спасибо. Вы потрясающие! Всего за месяц мы собрали нужную сумму в 500000 на хоккейную коробку для детского дома Аистенок. Из которых 125000+ было от вас, читателей EasyElectronics. Были даже переводы на 25000+ и просто поток платежей на 251 рубль. Это невероятно круто. Сейчас идет заключение договора и подготовка к строительству!

А я встрял на три года, как минимум, ежемесячной пахоты над статьями :)))))))))))) Спасибо вам за такой мощный пинок.

42 thoughts on “Как сделать квадратное отверстие”

Есть еще вариант…
По углам сверлятся небольшие отверстия. Берется нитка (можно практически любую), продевается в два отверстия, получается что нитка торчит с одной стороны. Берем за кончики нитки и начинаем двигать ее как пилу… Пропилилось? Потом 2 других отверстия и так по кругу… Окошко получается торчно таким как Вы насверлили отверстия…

Как сделать квадратное отверстие в металле?

Это сверло для квадратных отверстий еще называется долото, долбежная насадка, она предназначена для сверлильных станков. В этой статье я расскажу вам, как это сверло нужно устанавливать и как просверлить квадратное отверстие.

Для начала давайте вспомним, что такое паз. Паз – это квадратное или прямоугольное отверстие, сделанное в каком-либо материале, чаще всего в дереве. Паз и шип – одно из самых известных соединений с момента появления столярного дела. Практически любое изделие имеет в своей конструкции такое соединение.

Сверло для квадратных отверстий. Открытия Рело и Уаттса

В некоторых случаях необходимо получить отверстия в форме квадрата. Обычные способы малопроизводительны и тяжелы. Самый примитивный из них сводится к предварительному высверливанию отверстия диаметром, равным вписанной в квадрат окружности, и постепенному его продалбливанию. Потребуется инструмент, который сможет работать без вращения инструментальной головки, а также специальный переходник. Проще воспользоваться так называемым «квадратным» сверлом (сверлом Уаттса), или, точнее, фрезой.

Немного истории с геометрией

Ещё в XV веке легендарный Леонардо да Винчи, изучая свойства геометрических фигур, обратил внимание на так называемые геометрические объекты с равной толщиной.

Результат работы

ОТК изделие приняло

Тематическое видео: Как сделать квадратное отверстие – способ №2

Альтернативные способы получения квадратных отверстий

Получение радиусных дуг приводит к существенному снижению качества получаемого изделия. Именно поэтому часто рассматривается возможность использования других методов получения квадратного отверстия:

Лазерные установки сегодня получили широкое распространение. Они могут применяться для обработки по заданной траектории, при фокусировании луча происходит нагрев металла, за счет чего образуется требуемая поверхность.
Метод штамповки применяется на протяжении длительного периода. Он предусматривает использование специального оборудования, которое способно оказывать высокое давление на листовые и другие заготовки. Недостаток метода заключается в высокой стоимости оборудования, а также в возможности получения только неглубоких выемок.
При применении газовой сварки также можно образовать прямоугольную форму. Однако подобная технология характеризуется невысокой практичностью в применении, получаемые изделия низкокачественные.

В продаже встречаются специальные комплекты пробойников, которые также могут применяться в рассматриваемом случае. Комплект представлен сочетанием следующих элементов:

Втулка для направления пробойника.
Специальный держатель.
Кольцевой ограничитель хода.
Матрица.

Для того чтобы оказать высокую нагрузку на рабочий инструмент применяется гидравлический домкрат. Подобная технология характеризуется тем, что получаемая фигура имеет чистые и ровные грани, то есть дополнительная механическая обработка для повышения качества поверхностей не требуется.

Порядок выполнения работ

Большое квадратное отверстие

1 Идея заключается в следующем. В заготовке продольно формируется прямоугольный рез, шириной соответствующей размеру стороны высверливаемого квадрата. Глубина подбирается с учётом размеров заготовки так, чтобы центр будущего квадрата совпадал с осью цилиндрической заготовки.

2 Затем сверх пропила устанавливается металлическая перемычка, которую нужно будет обварить.

3 Для придания изделию товарного вида, его следует обработать после сварки на токарном станке.

Итак, приступим к практике.

Шаг №1 – формирование пропила

Делаем рез шириной размера стороны квадрата

1 Для резки лучше использовать отрезной диск. Это значительно ускорит работу. Не забываем про масло.

2 Меняем диск на фрезеровочный, поскольку нужна правильная геометрия квадратного отверстия.

Шаг №2 – формируем перемычку

1 Помещаем квадратный стержень в проделанный рез. Сверху накладываем металлическую перемычку. В качестве последней используем отрезок аналогичного стержня.

Читать еще: Как изготавливают сверла по металлу?

Фиксация заготовки в тисках

2 С помощью тисков фиксируем подготовленную к сварке заготовку.

Шаг №3 – сварка и первичная обработка

Сварочные работы окончены

1 Перемычку прихватываем на пару точек и вынимаем из тисков. Хорошенько провариваем конструкцию.

Нужно отжечь сварку

2 Чтоб не думалось, отжигаем сварочные швы.

Шаг №4 – обработка на токарном

Обработка первой части

1 Для обработки использовался резец ВК-8. Выставляем заготовку. Для этого пришлось её немного обработать напильником.

Выставляем и торцуем

2 Переворачиваем изделие. Выставляем и торцуем заготовку.

Зажимаем и обрабатываем

3 Зажимаем и обрабатываем на чистовую.

Постановка задачи

Нужно сквозное отверстие в цилиндре с минимальной погрешностью в размерах

1 Диспозиция следующая. Есть металлическая цилиндрическая заготовка, в ней нужно сделать отверстие под квадратный стержень.

Простой токарный станок

2 Для этого понадобится токарный станок. Отрезной и фрезеровочный диск, а также резец. Для данной задачи использовался резец ВК-8. Также нужен сварочный инвертор.

Сверло для квадратных отверстий

О том, как просверлить отверстие круглой формы, знает практически каждый, а про сверло для квадратных отверстий известно далеко не всем.

Между тем просверлить отверстие квадратной формы можно как в изделиях из мягкой древесины, так и в более твердых металлических деталях.

Для решения такой задачи используются специальные инструменты и приспособления, принцип действия которых основан на свойствах простейших геометрических фигур.

Сверло или фреза?

Большинство технической общественности считает, что всё-таки фреза.

Тем не менее, производители упорно продолжают называть данный инструмент сверлом для квадратных отверстий, сверлом Уаттса или сверлом, профиль которого соответствует треугольнику Рело.

Устройство и принцип работы

Сверло для квадратных отверстий Уаттса создано на основе формы треугольника Рело. Среди особенностей можно отметить:

Рабочая часть сверла образуются при формировании области пересечения трех равных кругов особой формы.
Если расположить у треугольников рабочей части сверла несколько параллельных опорных прямых, то расстояние между ними будет одинаковым.
Во время работы ось сверла должна перемещаться по определенной траектории, за счет чего и получается квадрат или прямоугольник.

ЧПУ для пробивания квадратных отверстий

Стоит учитывать, что получаемый прямоугольник или квадрат имеет немного закругленные углы. Устройства для сверления квадратных отверстий Уаттса не должно ограничивать передвижение патрона со сверлом, иначе получить рассматриваемую форму не получится. Принципы действия и конструкция рекомендуемого оборудования позволяют создать его своими руками при использовании подручных материалов.

Как сделать квадратное отверстие в листовом металле

Если предстоит работа с болтами, имеющими полукруглую головку и квадратный подголовок, то отверстие со стороны такого крепежа должно быть квадратным для исключения его прокручивания. В статье мастер сантехник расскажет, как сделать квадратное отверстие в листовом металле.

Очень просто квадратное отверстие изготавливается на специальном станке или даже на токарном, но для этого необходимо особое приспособление.

Но существуют способы, когда его можно сделать вручную, пользуясь самыми простыми и доступными инструментами.

Понадобится
Чтобы выполнить предстоящую работу, нам необходимо приготовить:

Металлическую пластину с круглым отверстием;
Зубило для работы по металлу;
Молоток;
Тиски слесарные.

Порядок изготовления квадратного отверстия в металлической пластине
Диаметр круглого отверстия в пластине и сторона квадратного подголовка болта должны соотноситься как окружность, вписанная в квадрат. Иначе квадратное отверстие получится либо слишком маленьким и его придется дополнительно расширять, либо слишком большим, и тогда подголовок болта будет в нем свободно проворачиваться. Затянуть болт в таком случае не будет никакой возможности, ведь его полукруглая головка не имеет шлица или прорези.
Для рассматриваемого способа изготовления квадратного отверстия в металлическом листе очень важна разметка. Вначале по краям отверстия наносим четыре штриха на продолжении взаимно перпендикулярных диаметров.

Затем от каждого штриха откладываем угол 45 градусов и также проводим штрихи. Их длины должны быть равны расстоянию между вписанной окружностью и углом квадрата, которые можно определить, если вычертить чертеж на бумаге в масштабе 1:1 и измерить линейкой необходимый нам размер.

Выполняем с помощью зубила разрезы по меткам, строго соблюдая их длину. Все они, естественно, должны получиться одинаковыми по размеру.

Зажимаем пластину с отверстием в тиски так, чтобы концы соседних прорезей своими внешними концами были на уровне верхней кромки губок тисков, которые должны быть, конечно, строго горизонтальными.

Выбираем с помощью острого зубила и молотка металл между двумя прорезями точно по верхней кромке губок тисков.

Трижды повторяем эту же операцию, поворачивая каждый раз пластину на 90 градусов.

В результате мы получим аккуратное квадратное отверстие в точности, соответствующее подголовку нашего болта.

Видео
В сюжете — Как сделать квадратное отверстие в листовом металле
