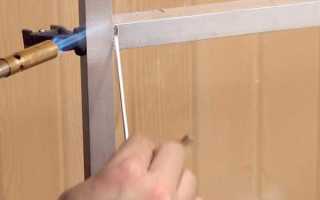

Сварка алюминия в домашних условиях газовой горелкой

Пайка алюминия газовой горелкой

Потребность в спаивании различных деталей возникает как в домашних, так и в промышленных условиях, так как данный процесс можно отнести к мелкому ремонту, хотя нередко приходится сталкиваться и с более масштабными процедурами. Дело в том, что различные виды и способы сварки металла не всегда могут предоставить результат достойного качества, а также не всегда являются подходящими. Поэтому, пайка алюминия газовой горелкой является вполне востребованным методом, который все же имеет ряд своих особенностей, которые придется освоить новичкам. Дело в том, что спаиваемость этого металла не так хороша, как у других разновидностей, но пайка становится более предпочтительной, так как при сильном нагревании металл меняет структуру и сварка портит его свойства, поэтому не всегда можно использовать сварку. Для поддержания качества следует использовать все имеющиеся дополнительные средства, которые предоставляет инфраструктура, разработанная за долгое время.

Пайка алюминия газовой горелкой

При работе с алюминием возникают проблемы в борьбе с оксидной пленкой, которой металл покрывается за относительно небольшой промежуток времени, так что может появиться даже после предварительной обработки. Пайка горелкой заметно отличается от пайки паяльником и считается более удобным процессом, так как тут можно регулировать температуру и мастер получает больше возможностей для деликатной обработки поверхности, причем как тонкого, так и толстого металла. Нередко в это время используются дополнительные флюсы и различные средства обработки. Пайка алюминия в домашних условиях газовой горелкой облегчает предварительное прогревание металла и расплавку дополнительных расходных материалов.

Пайка алюминия своими руками

Естественно, что для получения качественного соединения требуется опыт работы, так как алюминий относится к легкоплавким металлам, а соответственно, его припои имеют высокую растекаемость. При неправильном подходе материал просто растечется по поверхности, так и не заполнив шов соединения, не говоря уже о заделке дыр, где требуется настоящее мастерство. Здесь же очень важным моментом является подбор присадочного материала, так как для каждого вида пайки он требуется свой припой. Из алюминия может создаваться как корпус механизма или какой-либо толстой герметичной емкости, так и обыкновенные провода. Пайка алюминиевых проводов при помощи горелки проходит более легко за счет удобного регулирования температуры пламени и его интенсивности.

Преимущества

Пайка алюминия горелкой является универсальной, в отличие от применения паяльника, и может использоваться как для тонких деталей, так и для толстых;
Газовая горелка имеет возможность регулировки интенсивности горения пламени, что определяет температуру нагрева, тогда как при работе с паяльником необходимо иметь несколько инструментов различной мощности;
Горелкой можно подогревать поверхность металла, расплавлять припой и флюс;
Скорость работы медленнее, так что появляется возможность делать все более качественно и спокойно;
Итоговые результаты оказываются более качественными, чем при использовании паяльника;
Инструмент практически сразу готов к использованию и не нужно долго ждать пока он остынет после работы.

Недостатки

Подготовка к работе занимает более длительный отрезок времени;
Себестоимость процесса спаивания становится более высокой;
Работа становится менее безопасной, так как емкость, в которой находится газ, может взорваться, если на нее будет воздействовать открытый источник огня, или же шланги могут пропускать газ, что также нанесет вред организму;
Оборудование для работы является более дорогостоящим.

Материалы и инструмент

Основным инструментом является газовая горелка, которая пропускает через себя газ под давлением. Во время горения он расплавляет металл припоя и действует, как главная сила температурной обработки. За счет регулировки подачи давления определяется общая температура пламени.
Емкость с газом, которая может быть представлена небольшим баллоном. Здесь находится расходный горючий материал, который должен быть надежно изолирован от внешнего воздействия.
Шланг для соединения горелки и баллона. Его самого, а также соединения, следует всегда проверять на целостность перед использованием.
Припой для пайки алюминия, который выбирается согласно той разновидности процедур, с которыми будет взаимодействие. Когда идет пайка алюминия газовой горелкой присадочная проволока выбирается по составу основного металла.
Флюс для улучшения свойств спаивания. Он преимущественно используется для толстых заготовок, но также используется и для пайки различных сортов металла, таких как пайка алюминия со сталью газовой горелкой, или особо сложных случаев.

Температура плавления проволоки всегда должна быть ниже температуры плавления основного металла.»

Пошаговая инструкция

Для начала проводится подготовка поверхности металла, для чего осуществляется предварительная зачистка поверхности детали мелкой металлической щеткой или наждачной бумагой. Также нужна обработка растворителем, который поможет ликвидировать налеты жира и масла, убрать оксидную пленку и прочие негативные эффекты.
Затем необходимо обработать всю поверхность, где будет проходить пайка, флюсом. Это поможет улучшить свойства спаивания, текучесть и смачиваемость материала.
После нужно прогреть заготовку при помощи горелки, чтобы припой смог лучше расплавиться и растечься по поверхности.
После этого уже можно приступать к спаиванию, поднеся припой или присадочную проволоку к поверхности заготовки и зажечь горелку. Обрабатывая пламенем горелки расплавить материал, чтобы он растекся по поверхности и застыл там. Накладывание нескольких слоев может проходить в несколько этапов.
В конце, когда расходный материал заполнит все трещины и выемки, образуя ровную поверхность, нужно дать остыть и проверить качество соединения.

Пайка алюминия горелкой

Если толщина детали более 4 мм, то следует заняться разделкой кромок, так как алюминий иначе не пропаяется.»

Режимы пайки горелкой

Толщина заготовки, мм

Техника безопасности

Перед каждым использованием газовой техники нужно проверять целостность и исправность работы газового баллона, шлангов и прочих. Баллоны нужно держать максимально далеко от открытого пламени. Вблизи рабочего места не должно быть никаких легко воспламеняемых предметов, а также горючих вещей.

Сварка алюминия газовой горелкой с баллончика

Популярность алюминия в последнее десятилетие увеличилась в несколько раз и продолжает расти с каждым днем. Это обусловлено его прекрасными свойствами, такими как экологическая чистота, устойчивость к коррозии и пластичность. Прекрасным средством для проведения сварочных работ с алюминием является аргонодуговое сваривание. Нередко таким способом пользуются многие сварщики, которым необходимо произвести ремонт алюминиевых деталей.

Идеальным средством для проведения сварочных работ является газовый баллончик. Специальный газовый баллончик для сварки сгорает в кислороде и создает высокий температурный режим – более 2400 градусов по Цельсию. Благодаря тому, что он создает значительный температурный режим, с его помощью можно производить сваривание медных и алюминиевых элементов. Для работы применяются мягкие и твердые припои. Газовый баллончик дает возможность проведения сварочных работ с трубами отожженного и неотожженного качества, толщина стенок которых составляет 1,5 миллиметра.

Помимо этого газ очень экономичен в сравнении с другими видами топлива и от его применения не загрязняются сопла горелок. Максимальную температуру горения можно достичь всего за 10 секунд. Баллоны, которые используются для сварочных работ, производятся по специальной технологии, что дает гарантию отсутствия утечек топлива, а также обеспечивает безопасность при дальнейшей эксплуатации.

Положительными особенностями использования газовых баллончиков являются следующие особенности:

— Стабильность и безопасность при работе, чего никак нельзя сказать про стандартные газовые баллоны;
— Газ в маленьких баллончиках безопасен для сваривания, потому как не содержит в своем составе бутадиена;
— Высокую температуру горения (2400 градусов по Цельсию). Это значительно выше, чем температура, которую можно достичь с помощью бутаново-пропановой смеси;
— Горелки на газу из баллончиков имеют на половину большую тепловую мощность, чем устройства, которые устроены и оборудованы для работы на пропане;
— Газ из баллончиков имеет большую эффективность, чем пайка алюминия пропаном;
— Горелки, в которых используется специальный МАПП газ, легко запускаются даже при низкой температуре;

Множество особенностей преимуществ газа из баллончиков позволяют многим сварщикам постоянно пользоваться данным инструментом для создания качественных сварочных швов и обеспечения комфортного сваривания. Работая с использованием газовых баллончиков, можно достигать высокого качества сварки, а также быстро и эффективно устранять неисправности алюминиевых деталей.

В специальных баллончиках для сварки имеется смесь для продуктивной пайки алюминия при температуре 2400 градусов, а также работать с газом, который на 35% продуктивнее пропана. МАПП алюминиевый баллончик – это специально разработанный газовый баллончик для безопасного использования в рабочем процессе.

Пайка алюминия газовой горелкой

Процесс спаивания алюминия, является весьма востребованным процессом, как в домашних условиях, так и в промышленных сферах, поскольку благодаря ему можно осуществлять соединение различных мелких деталей, однако приходится сталкиваться и с более масштабными деталями. Существует множество разновидностей сварки металла, но иногда для более подходящего и качественного соединения применяют пайку.

В связи с этим, спаивание алюминия газовой горелкой считается вполне популярным способом, поскольку присутствует несколько преимуществ, которые не известны новичкам. Спаивание алюминия не очень удобное в отличие от других способов, однако, все равно предпочтительнее остальных, поскольку при большой температуре у металла меняется структура с применением сварки, поэтому ее не используют.

Для осуществления качественного процесса, необходимо использовать различные вспомогательные приспособления, которые требуются по технологии, существующей на протяжении длительного времени.

При пайке алюминия появляются значительные затруднения с оксидной пленкой на поверхности металла, которая образуется практически сразу, и даже после подготовительных процедур. Осуществлять процесс спаивания с помощью горелки, считается гораздо удобнее, чем при помощи пальника, поскольку присутствует наличие необходимой регулировки температуры, благодаря которой, появляется возможность более аккуратной обработки поверхности металла, как тонкого, так и толстого.

Весьма часто в подобные случаи применяется флюс, и различные химические вещества для обработки. Когда спаивание алюминия газовой горелкой осуществляется в домашних условиях, то предварительный прогрев металла, а также расплавление дополнительных расходных материалов осуществляется проще.

Читать еще: Литье алюминия под давлением технология

Известно, что алюминий относиться к металлам, которые имеют легкое расплавление, тем самым работа с ними затрудняется, поскольку металл становится сильно текучим, необходим большой опыт, чтобы осуществить качественный процесс. Когда металл начинает растекаться по поверхности, он не сможет заполнить шов, и тем более не получится произвести заделку отверстий и трещин, поэтому потребуются необходимые навыки.

Существует множество разновидностей спаивания металла, поэтому важным моментом является правильный выбор присадочного материала, и припои необходимо подбирать соответственно к предстоящему процессу. Благодаря спаиванию алюминия можно соединять как различные корпусы механизма, включая толстые герметичные емкости, так и обыкновенные провода. Спаивание проводов из алюминия осуществляется довольно легко при помощи горелки, поскольку присутствует наличие необходимой регулировки температуры пламени, а также его интенсивности.

Особенности пайки алюминия газовой горелкой

Существует несколько способов соединить детали из алюминия. Одним из таких способов является пайка алюминия газовой горелкой. При использовании этого метода можно надёжно скрепить заготовки различной толщины. Пайка алюминия газовой горелкой широко применяется как в промышленных условиях, так и в быту. Как и другие методы соединения, пайка имеет определённые преимущества и недостатки.

Плюсы и минусы пайки

Спаивание алюминия при помощи газовой горелки имеет ряд достоинств. К ним относятся:

Качество работ. Использование горелки даёт возможность получить качественный шов, соединяющий между собой металлические детали.
Простота в использовании. Осуществлять прогрев поверхностей газовой горелкой сможет даже человек, не имеющий определённого опыта.
Универсальность. Возможность регулировки интенсивности пламени исключает необходимость использовать одновременно несколько паяльников.
Мобильность. В отличие от пайки алюминия электрическим паяльником, нет необходимости подключать оборудование к сети питания.
Равномерный прогрев. Можно осуществлять прогрев поверхностей заготовок одновременно с флюсом и припоем.
Экономия времени на подготовку оборудования. Пайку алюминия можно выполнять сразу после подключения приспособления к газовому баллону.

Строение атмосферной газовой горелки

При всех этих достоинствах такой метод спайки алюминия имеет и определённые недостатки:

Высокая стоимость. Для пайки алюминия газовой горелкой применяется дорогостоящее оборудование.
Риск возникновения пожара. Открытое пламя, при нарушении техники безопасности во время работы, может привести к возгоранию.
Низкая скорость выполнения работ (по сравнению со сваркой алюминия).
Необходимость в индивидуальных средствах защиты.
Высокая взрывоопасность. Утечка газа может привести к взрыву.

Технология процесса во время выполнения работ

При спаивании алюминия на поверхностях деталей образуется оксидная плёнка. Если выполнять пайку, не удалив предварительно оксидную плёнку, шов не будет иметь необходимую прочность. Плёнка образуется на поверхности металла очень быстро, поэтому от неё не удастся избавиться путём механической очистки заготовки.

Угол наклона горелки во время пайки алюминия

Для удаления оксидной плёнки применяются специализированные флюсы. Они блокируют доступ кислорода к месту пайки. Флюсы, применяемые при пайке алюминия, способствуют быстрому расплавлению присадочной проволоки и лучшему её сцеплению с деталями. Существует возможность подготовить металл к спаиванию при помощи химических веществ. В таком случае предварительно изготавливают раствор и наносят его на заготовки.

После механической очистки и химической обработки алюминия заготовки нагреваются до высокой температуры. Степень нагрева регулируется интенсивностью пламени. На разогретое место соединения подаётся присадочная проволока. Её температура ниже, чем у спаиваемого металла. Припой расплавляется, и заполняет все неровности и микропоры, находящиеся на поверхности. По мере остывания припой отвердевает, создавая при этом прочный шов.

Оборудование и материалы

Для выполнения работ по спаиванию алюминия необходимо определённое оборудование и расходные материалы. От качества материалов, применяемых при пайке, зависит прочность соединения. Приспособления и материалы, которые понадобятся при работе, перечислены ниже.

Газовая горелка

Одним из главных приспособлений при проведении процесса является газовая горелка. Может применяться как мощное устройство, так и небольшое устройство. Приспособление осуществляет подачу газа под высоким давлением. Содержимое баллона на выходе из устройства смешивается с воздухом и воспламеняется. С помощью регулировки давления на выходе из приспособления можно задавать необходимую температуру пламени.

Приспособление осуществляет нагрев поверхностей металла. Оказывая температурное воздействие, пламя расплавляет присадочную проволоку и позволяет припою растечься в месте соединения деталей.

Портативная многофункциональная газовая горелка

Газовый баллон

Газовый баллон является герметичной ёмкостью для хранения газообразных веществ. Для проведения процесса можно использовать баллоны различного объёма. Во избежание взрыва, ёмкость следует устанавливать на безопасном расстоянии от места проведения работ.

Шланг и зажимы

Для подачи вещества из баллона к устройству используется гибкий резиновый шланг. Он должен отвечать требованиям безопасности. Запрещается использовать шланги с нарушенной герметичностью, так как это может привести к утечке вещества. Шланг крепится к горелке и баллону специализированными хомутами.

Редуктор

Для обеспечения безопасности во время проведения процесса необходимо подключать оборудование к баллону через редуктор. Он предотвращает возникновение обратного удара пламени. Редуктор устанавливается на выходе из баллона, и является обязательным приспособлением при подключении.

Пропановый редуктор для газовой горелки

Для получения качественного соединения следует использовать специализированный флюс. Его состав может отличаться, в зависимости от разновидности выполняемых работ. Это вещество способствует быстрому расплавлению присадочной проволоки и очищению поверхности от оксидной плёнки.

Флюс для пайки

Присадочная проволока (припой)

Применяемый припой может быть различным, в зависимости от вида работ. Состав и диаметр присадочной проволоки определяется исходя из физических характеристик металла заготовок. При выборе припоя следует обратить внимание на температуру его плавления. Она должна быть ниже, чем у металлической детали.

Средства защиты

Во избежание получения травм, нужно использовать средства индивидуальной защиты. К ним относятся перчатки и защитные очки. Перчатки защищают руки оператора от ожогов. Защитные очки применяются для защиты глаз работника от попадания мелких абразивных частиц.

Подготовка и выполнение процесса

Подготовка заготовок

Перед началом процесса места спаивания необходимо очистить от грязи, окислений и других посторонних наслоений. Сделать это можно механическим способом, применяя наждачную бумагу или металлическую щётку. Затем, используя специализированные химические составы, материал очищается от жирового налёта и оксидной плёнки. В качестве очистителя можно применять ацетон или растворитель.

Восстановление деталей пайкой

Пайка

Первым шагом при спаивании деталей на места соединения наносится флюс. Затем, при помощи газовой горелки, заготовки нагреваются до необходимой температуры. Степень нагрева должна быть такой, чтобы можно было расплавить присадочную проволоку до жидкого состояния.

На нагретые детали подаётся припой. Он должен полностью расплавиться и растечься, заполнив все неровности и поры на поверхностях. При необходимости накладываются несколько швов. После растекания припоя деталям следует дать время полностью остыть. Остывшее соединение пригодно для использования.

Пайка алюминиевой трубы газовой горелкой

Итак, пайка является одним из способов соединения алюминиевых деталей. При правильной подготовке поверхностей заготовок и выполнении технологических требований этот метод позволяет получить шов высокой прочности с применением минимального количества оборудования. Производить процесс спайки, таким образом, без труда можно в бытовых условиях.

Видео: Как обычной турбогорелкой паять алюминий

Технологические особенности сварки алюминия в домашних условиях с учетом свойств металла

Основная сложность сварки алюминия заключается именно в уникальных свойствах этого материала. Необходимо помнить о том, что алюминий не изменяет цвет при нагревании, а значит, и оценить качество сварочного шва по итоговому цвету невозможно. Диапазон плавления гораздо шире, чем у других металлов, и его высокая теплопроводность вследствие длительного влияния высоких температур провоцирует появление дефектов различной степени. Алюминий является немагнитным материалом.

Отличительные характеристики алюминия в процессе сварки

Свойства алюминия в процессе сварки:

Поверхность этого металла всегда покрыта оксидной плёнкой, ее температура плавления около 2 000 о С, алюминий плавится при 660 о С.
Сварочный шов после сварки сразу покрывается оксидной пленкой.
Растворённый водород в составе данного металла всегда стремится выйти наружу, что провоцирует образование кристаллизованных трещин и пор.
Высокая теплопроводность требует применения значительных величин тока.
Текучесть алюминия в расплавленном состоянии усложняет формирование сварочной ванны.

Немаловажная деталь – сварка алюминия часто затруднена тем, что в домашних условиях проблематично определить марку сплава металла. Зная точную информацию о сплаве, можно максимально точно определить режим соединения и способ его выполнения.

Подготовка алюминиевых деталей под сварку

Из-за специфических свойств алюминия его подготовка перед сваркой имеет краеугольное значение на итоговый результат.

Особо тщательно следует уделить внимание месту (кромкам изделия) для планируемого сварочного шва. Преимущественно очистка выполняется для того, чтобы избавиться от оксидной плёнки.

Очищение и обезжиривание материала от налета любого происхождения. Выполняется это ацетоном, растворителем или реже авиационным бензином.
Разделка кромок необходима, если их толщина превышает 4 мм, при использовании стандартных электродов.
Удаление оксидной плёнки. Инструмент подбирается, согласно толщине алюминиевой детали. Обычно применяют напильник, фрезу или щётку по металлу.

Доступные способы сварки алюминия в домашних условиях

Сварщик для сваривания алюминия может использовать разное оборудование и материалы, но в домашних условиях он достаточно ограничен, поэтому мы рассматриваем наиболее распространенные и доступные способы:

сварка газовой горелкой;
сварочный аппарат инверторного типа (MMA, MIG, TIG);
полуавтоматом (MIG).

Сварка алюминия с использованием газовой горелки

Оптимальным средством для проведения сваривания является газовая горелка. Выбирая этот метод, следует подготовить необходимые инструменты:

присадочная проволока из алюминия (благодаря которой можно получить качественный шов);
газовая горелка;
сварочный флюс (для блокировки появления оксидной плёнки).

Примерная стоимость газовых горелок на Яндекс.маркет

Популярные виды флюсов для зачистки алюминия:

Калий-содержащие в виде порошка Probat Fluss 2126 (для алюминиевых сплавов).
Натрий-содержащие Probat Fluss Al 224 (порошок) и Arsal 2125 (в гранулах) для алюминиево-кремниевых сплавов.
Алюминиево-марганцевые сплавы можно очистить флюсом AH-A1 или AH-A.

Читать еще: Соединение медного и алюминиевого провода правила

Берется подготовленный материал для сварки, только обязательно после тщательной зачистки кромок. Далее его необходимо обработать флюсом. После этого на горелке выставляется необходимый режим пламени, подходящий для прогрева кромок и плавления присадочного материала. В процессе работы присадочный материал подается в зону сварки, который уже под воздействием огня плавится и смешивается с основным металлом детали.

Сварочный аппарат инверторного типа (ММА)

Инверторная сварочная техника способна подстраиваться под любой необходимый режим сваривания. Ключевым критерием для выбора нужного электрода будет вид конкретного соединяемого материала. Инверторы в основной своей массе выдают постоянный ток. Таким образом, все плавящиеся электроды, которые можно применить для дуговой сварки, используются и для инвертора.

относительно меньшее потребление электричества по сравнению с другими типами сварочных аппаратов;
защита от перепадов напряжения;
малогабаритность аппаратуры;
возможность использования электродов любого типа.

Примерная стоимость инверторных аппаратов постоянного тока на Яндекс.маркет

Распространенные виды электродов для алюминиевых металлов и сплавов:

ОЗА-1 – для алюминия без добавок, а ОЗА-2 можно сваривать алюминиево-кремниевые сплавы.
ОЗАНА-1 – используются для сварки из чистого алюминия, а ОЗАНА-2 – для алюминиево-кремниевых металлов. Швы обладают высокой коррозионной стойкостью.
УАНА – подходят для деформированных и литейных алюминиевых сплавов.

Сварщику следует помнить, что при сварке алюминия необходимо использовать постоянный ток обратной полярности. Получаемое катодное распыление разрушает оксидную пленку. Не соблюдая это условие, пленка не будет разрушена, и выполнение сварочных работ будет крайне затруднительно.

Порядок действий сваривания инвертором:

Сваривание алюминия полуавтоматом MIG (аргоном)

Самый распространенный метод сваривания алюминия – полуавтоматом. В сварочный пистолет одновременно подаются сварочная проволока в качестве электрода и защитный газ. Полуавтоматы стали доступными для потребителей, благодаря снижению своей стоимости.

Примерная стоимость полуавтоматов для сварки на Яндекс.маркет

Наиболее практичен в использовании газ аргон. Возможно использование смеси аргона и гелия. Для данного способа также желательна зачистка поверхности порошковым флюсом.

Требования к сварке:

ровный канал, по которому будет проходить проволока. Идеально, если подающий канал изготовлен из тефлона;
механизм подачи должен работать без рывков, то есть механически минимально воздействовать на поверхность проволоки;
прекращение подачи газа должно быть не одновременным с отключением тока, а с задержкой на 5-7 секунд.

Высокая скорость сварки требует от мастера хорошей подготовки, поэтому рекомендуется тренировка, особенно если работу необходимо провести на тонких изделиях.

Пайка алюминия газовой горелкой

Автор: Игорь

Дата: 11.07.2016

Статья
Фото
Видео

Пайка алюминия газовой горелкой

Пайка алюминия своими руками

Преимущества

Пайка алюминия горелкой является универсальной, в отличие от применения паяльника, и может использоваться как для тонких деталей, так и для толстых;
Газовая горелка имеет возможность регулировки интенсивности горения пламени, что определяет температуру нагрева, тогда как при работе с паяльником необходимо иметь несколько инструментов различной мощности;
Горелкой можно подогревать поверхность металла, расплавлять припой и флюс;
Скорость работы медленнее, так что появляется возможность делать все более качественно и спокойно;
Итоговые результаты оказываются более качественными, чем при использовании паяльника;
Инструмент практически сразу готов к использованию и не нужно долго ждать пока он остынет после работы.

Недостатки

Подготовка к работе занимает более длительный отрезок времени;
Себестоимость процесса спаивания становится более высокой;
Работа становится менее безопасной, так как емкость, в которой находится газ, может взорваться, если на нее будет воздействовать открытый источник огня, или же шланги могут пропускать газ, что также нанесет вред организму;
Оборудование для работы является более дорогостоящим.

Материалы и инструмент

Основным инструментом является газовая горелка, которая пропускает через себя газ под давлением. Во время горения он расплавляет металл припоя и действует, как главная сила температурной обработки. За счет регулировки подачи давления определяется общая температура пламени.
Емкость с газом, которая может быть представлена небольшим баллоном. Здесь находится расходный горючий материал, который должен быть надежно изолирован от внешнего воздействия.
Шланг для соединения горелки и баллона. Его самого, а также соединения, следует всегда проверять на целостность перед использованием.
Припой для пайки алюминия, который выбирается согласно той разновидности процедур, с которыми будет взаимодействие. Когда идет пайка алюминия газовой горелкой присадочная проволока выбирается по составу основного металла.
Флюс для улучшения свойств спаивания. Он преимущественно используется для толстых заготовок, но также используется и для пайки различных сортов металла, таких как пайка алюминия со сталью газовой горелкой, или особо сложных случаев.

Температура плавления проволоки всегда должна быть ниже температуры плавления основного металла.»

Пошаговая инструкция

Для начала проводится подготовка поверхности металла, для чего осуществляется предварительная зачистка поверхности детали мелкой металлической щеткой или наждачной бумагой. Также нужна обработка растворителем, который поможет ликвидировать налеты жира и масла, убрать оксидную пленку и прочие негативные эффекты.
Затем необходимо обработать всю поверхность, где будет проходить пайка, флюсом. Это поможет улучшить свойства спаивания, текучесть и смачиваемость материала.
После нужно прогреть заготовку при помощи горелки, чтобы припой смог лучше расплавиться и растечься по поверхности.
После этого уже можно приступать к спаиванию, поднеся припой или присадочную проволоку к поверхности заготовки и зажечь горелку. Обрабатывая пламенем горелки расплавить материал, чтобы он растекся по поверхности и застыл там. Накладывание нескольких слоев может проходить в несколько этапов.
В конце, когда расходный материал заполнит все трещины и выемки, образуя ровную поверхность, нужно дать остыть и проверить качество соединения.

Пайка алюминия горелкой

Если толщина детали более 4 мм, то следует заняться разделкой кромок, так как алюминий иначе не пропаяется.»

Режимы пайки горелкой

Толщина заготовки, мм

Техника безопасности

Пайка алюминия паяльником и газовой горелкой

Существует распространенное убеждение, согласно которому невозможно паять или лудить алюминий (а также сплавы на его основе) не имея для этого спецоборудования.

В качестве аргумента приводится два фактора:

при контакте с воздухом на поверхности алюминиевой детали образуется химически стойкая и тугоплавкая оксидная пленка (AL₂O₃), в результате чего создается препятствие для процесса лужения;
процесс пайки существенно осложняется тем, что алюминий расплавляется при температуре 660°С (для сплавов это диапазон в пределах от 500 до 640°С). Помимо этого металл теряет прочность, когда в процессе нагрева его температура поднимается до 300°С (у сплавов до 250°С), что может вызвать нарушение устойчивости алюминиевых конструкций.

Учитывая приведенные выше факторы, осуществить пайку алюминия обычными средствами действительно невозможно. Решить проблему поможет применение сильнодействующих флюсов, в сочетании с использованием специальных припоев. Рассмотрим подробно эти материалы.

Припой

Обычно в качестве основы легкоплавкого припоя используются: олово (Sn), свинец (Pb), кадмий (Cd), висмут (Bi) и цинк (Zn). Проблема в том, что алюминий в этих металлах практически не растворяется (за исключением цинка), что делает соединение ненадежным.

Применив флюс с высокой активностью и проведя должным образом обработку мест соединения, можно использовать припой на оловянно-свинцовой основе, но лучше отказаться о такого решения. Тем более, что паянное соединение на основе системы Sn-Pb обладает низкой устойчивостью к коррозии. Нанесение лакокрасочного покрытия на место пайки позволяет избавится от этого недостатка.

Читать еще: Литье алюминия под давлением в домашних условиях

Для пайки алюминиевых деталей желательно использовать припой на основе кремния, меди, алюминия, серебра или цинка. Например 34A, который состоит из алюминия (66%), меди (28%) и кремния (6%), или более распространенный ЦОП-40 (Sn – 60%, Zn – 40%).

Припой отечественного производства – ЦОП-40

Заметим, что чем больше процентное содержание цинка в составе припоя, тем прочнее будет соединение и выше его устойчивость к коррозии.

Высокотемпературным считается припой, состоящий из таких металлов, как медь, кремний и алюминий. Например, как упомянутый выше отечественный припой 34A, или его зарубежный аналог «Aluminium-13» , в котором содержится 87% алюминия и 13% кремния, что позволяет осуществлять пайку при температуре от 590 до 600°С.

«Aluminium-13» производства компании Chemet

При выборе флюса необходимо учитывать, что не каждый из них может быть активным к алюминию. Мы можем порекомендовать использовать в таких целях продукцию отечественного производителя – Ф-59А, Ф-61А, Ф-64, они состоят из фторборатов аммония с добавлением триэтаноламина. Как правило, на пузырьке есть пометка – «для алюминия» или «для пайки алюминия».

Флюс отечественного производства

Для высокотемпературной пайки следует приобрести флюс, выпускаемы под маркой 34А. Он состоит из хлористого калия (50%), хлорида лития (32%), фторида натрия (10%) и хлористого цинка (8%). Такой состав наиболее оптимален, если производится высокотемпературная пайка.

Рекомендуемый флюс для паки при высокой температуре

Подготовка поверхности

Прежде чем начинать лужение, необходимо выполнить следующие действия:

обезжирить поверхность при помощи ацетона, бензина или любого другого растворителя;
удалить оксидную пленку с места, где будет производится пайка. Для зачистки используется наждачная бумага, абразивный круг или щетка с щетиной из стальной проволоки. В качестве альтернативы можно применить травление, но эта процедура не так сильно распространена в силу своей специфичности.

Следует учитывать, что полностью оксидную пленку удалить не получится, поскольку на очищенном месте моментально появляется новое образование. Поэтому зачистка производится не с целью полного удаления пленки, а для уменьшения ее толщины, чтобы упростить флюсу задачу.

Нагрев места пайки

Для пайки небольших деталей можно воспользоваться паяльником мощностью не менее 100Вт. Массивные предметы потребуют более мощного нагревательного инструмента.

Паяльник мощностью 300 Вт

Наиболее оптимальный вариант для нагрева — использование газовой горелки или паяльной лампы.

Простая газовая горелка

При использования горелки в качестве нагревательного инструмента следует учесть следующие нюансы:

нельзя перегревать основной металл, поскольку он может расплавиться. Поэтому в процессе необходимо регулярно контролировать температуру. Делать это можно, касаясь припоем нагреваемого элемента. Расплавление припоя даст знать, что достигнута необходимая температура;
не следует использовать кислород для обогащения газовой смеси, поскольку он способствует сильному окислению металлической поверхности.

Инструкция по пайке

Процесс пайки алюминиевых деталей не имеет своих отличительных особенностей, он осуществляется также как со сталью или медью.

Алгоритм действий следующий:

обезжиривается и зачищается место пайки;
производится фиксация деталей в нужном положении;
нагревается место соединения;
прикасаются стержнем припоя (содержащим активный флюс) к месту соединения. Если используется безфлюсовый припой, то для разрушения пленки оксида наносится флюс, после чего трут твердым куском припоя по месту пайки.

Для разрушения пленки оксида алюминия также используется щетка со щетиной из стальной проволоки. При помощи этого простого инструмента производят растирание расплавленного припоя по алюминиевой поверхности.

Пайка алюминия — полная видео инструкция
https://www.youtube.com/watch?v=ESFInizLE9U

Что делать при отсутствии нужных материалов?

Когда нет возможности подготовить все необходимые для пайки материалы, можно использовать альтернативный способ, при котором применяется припой на оловянной или оловянно-свинцовой основе. Что касается флюса, то он заменяется канифолью. Чтобы не образовывалась новая пленка оксида алюминия на месте старой, зачистка производится под слоем расплавленной канифоли.

Паяльник, помимо своего прямого назначения, будет использоваться как инструмент, разрушающий оксидную пленку. Для этого на его жало надевается специальный скребок. Увеличить результативность процесса можно, добавив в канифоль металлических опилок.

Процесс производится следующим образом:

нагретым луженым паяльником расплавляют канифоль в месте пайки;
когда канифоль полностью покрывает поверхность, начинают тереть об нее жалом паяльника. В результате этого металлические опилки и жало разрушают пленку оксида алюминия. Поскольку слой расплавленной канифоли не позволяет проникать воздуху к алюминиевой поверхности, на ней не образовывается оксидная пленка. По мере того, как производится разрушение пленки, будет происходить лужение детали;
когда процесс лужения завершен, детали соединяют и прогревают, пока не будет достигнута температура плавления припоя.

Необходимо предупредить, что процесс пайки алюминия без специальных материалов — довольно хлопотный процесс без гарантии успешного завершения. Поэтому лучше не тратить на такую работу свои силы и время, тем более, что качество и надежность такого соединения будут сомнительными.

Гораздо проще купить активный флюс и высокотемпературный припой, при помощи которых пайка алюминия даже в домашних условиях не вызовет затруднений.

Особенности пайки алюминия в домашних условиях

Алюминий – легкий прочный металл, применяемый в промышленных, хозяйственных, технических отраслях и электронике. Есть мнение, что его можно паять только с помощью специального оборудования, и в быту такая операция невыполнима. Но многие пользователи сталкивались с ситуациями, когда нужно создать герметичное соединение (например, запаять кастрюлю). Такая возможность существует и пайка алюминия в домашних условиях – реальность. Необходимо только знать технологию и иметь под рукой определенные элементы.

Информация о технике пайки алюминия

Способность металла создавать на своей поверхности прочную оксидную пленку является основной проблемой при производстве пайки. Ее невозможно удалить механическим путем с помощью зачистки, так как процесс образования новой пленки занимает по времени менее секунды. Такое препятствие не позволяет произвести лужение поверхности, потому что является тугоплавким, а основной материал (алюминий) обладает температурой плавления в 660(сплавы еще меньше).

Чтобы решить возникшую задачу, необходимо применение специальных флюсов и припоев. Может понадобиться дополнительное нагревание поверхности на газовой плите или посредством паяльной лампы.

Пайка алюминия своими руками может производиться с помощью обычного паяльника мощностью 100 и более Ватт либо газовой горелки. Второй вариант используется при обработке больших площадей и длинных стыков. Но нельзя допустить перегрева основной детали, потому что она может расплавиться или получить деформацию (изменение геометрии).

Функции, выполняемые флюсом

Чтобы алюминий или его сплав вступил во взаимодействие с припоем, нужно разрушить пленку на его поверхности в месте будущего соединения. Эту функцию выполняет флюс – вещество способное:

удалять оксидные образования;
нормализовать поверхностное натяжение металла;
улучшать распределение припоя.

При выборе флюса необходимо внимательно изучить прилагаемую аннотацию. В ней указывается, для какого металла предназначено изделие и вид припоя, с которым оно взаимодействует наиболее эффективно.

Из активных флюсов отечественного производства при пайке алюминия своими руками рекомендуются марки:

Ф 61 – при работе с алюминиевыми сплавами и в низкотемпературных режимах.
Ф 64 – для крупных и массивных деталей.
Ф 34А – при использовании тугоплавких припоев, требующих применения высокой температуры.

Зарубежным аналогом, пользующимся популярностью в нашей стране, является Castolin Alutin 51L. Наибольшая эффективность достигается при взаимодействии с припоями той же фирмы.

Припой, его назначение и критерии выбора

Припой – материал, используемый для соединения металлических деталей или заготовок, а также для восстановления целостности поверхности. Температура его плавления ниже, чем у алюминия и разделяется на:

низкую;
среднюю;
высокую.

Основное признание получили составы, работающие при средней и высокой температуре, потому что соединения, созданные на их основе, отличаются прочностью и долговечностью. Низкотемпературные припои могут разрушаться при перегревании изделия, поэтому применяются для спайки объектов, не предусматривающих значительного нагрева.

Составы, содержащие такие компоненты, как кремний, медь, алюминий, цинк, наиболее подходят для пайки алюминия. Среди них можно отметить ЦОП-40, 34А или импортный Aluminium 13.

Прочность соединения и его сопротивляемость коррозии находится в прямой зависимости от процентного содержания цинка в составе припоя.

Подготовительный этап

Прежде чем приступить к непосредственному процессу пайки алюминия, необходимо провести подготовку рабочего места, инструментов и самого материала:

Подготовка рабочего места сводится к удалению лишних предметов, особенно при использовании газовой горелки или паяльной лампы.
Заготовки должны быть надежно закреплены в тисах или струбцинах.
Инструменты располагаются в легкодоступных местах на расстоянии вытянутой руки.
Припой нужно заготовить в достаточном количестве, исключающем прекращение процесса пайки для его поиска и доставки.
Алюминиевые заготовки в местах пайки зачищаются наждачкой или напильником, после чего обезжириваются ацетоном или бензином.
При работе с крупными деталями, места соединения придется подогревать с помощью открытого огня, поэтому особое внимание следует уделить соблюдению мер пожарной безопасности.

Процесс пайки алюминия

После подготовки начинается работа по непосредственному спаиванию деталей. Процедура пайки алюминия паяльником выглядит следующим образом:

зона спаивания обильно покрывается флюсом;
раскаленное жало паяльника очищается путем погружения в канифоль;
часть припоя наносится тонким слоем на место соединения (лужение);
производится наложение основного слоя припоя.

После окончательного застывания, место обработки протирается влажной губкой и шлифуется инструментом с абразивной поверхностью.

Несколько иначе происходит пайка алюминия газовой горелкой. Заготовки должны быть разогреты по всей поверхности, иначе эффективного соединения не достигнуть. Используется проволочный припой, расплавляемый пламенем газовой горелки непосредственно на стыке деталей. Предварительно место соединения обрабатывается флюсом.

Важным моментом является использование индивидуальных средств защиты от вдыхания паров флюса. Лучше всего использовать респиратор и обеспечить хорошее проветривание рабочего пространства.

Видео по теме: Пайка алюминия

голоса

Рейтинг статьи
