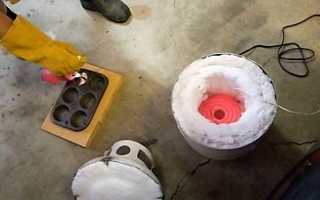

Плавильная печь для алюминия своими руками

Жестянки и прочий лом – на вторсырье! Как сделать печь для плавки алюминия своими руками

Алюминиевые сплавы обладают невысокой температурой плавления и хорошей обрабатываемостью деталей. А в хозяйстве всегда найдётся много алюминиевого лома.

Поэтому алюминий часто плавят в домашних условиях для замены нестандартных или мелких частей механизмов: отливают болванку, а после обрабатывают её на токарном станке. Иногда из алюминия своими руками изготавливают сувениры и небольшие предметы интерьера.

Устройство плавильной печи

Самодельные печи для плавки алюминия состоят из корпуса — металлического цилиндра (2), облицованного огнеупором (шамотом с песком или бетоном). Внутри шахты находится древесный уголь (8), служащий топливом. В него устанавливается тигель (3) — ёмкость, в которой будет плавиться металл. Тиглем может быть толстая консервная банка, чайник или любая ёмкость из нержавеющей стали.

В нижней части шахты (6) сделано отверстие для нагнетания воздуха (7) через решетчатое основание (4), что позволяет поддерживать горение и регулировать температуру в печи.

В качестве нагнетателя применяют фен или трубу пылесоса. Заслонка (5) необходима для отведения излишнего воздуха.

Для печей ёмкостью несколько десятков килограммов нужна крышка (1) для быстрого и равномерного прогревания металла. В маленьких печах можно обойтись без неё.

Элементы печи не должны деформироваться и плавиться при нагреве. Поэтому использование алюминиевых корпусов, трубок и тиглей недопустимо. Лучше всего для постройки конструкции взять стальные или чугунные детали.

Справка. В качестве топлива для плавки алюминия используют также природный газ или электроэнергию.

Как сделать печь для плавки металла?

Создание небольшого агрегата, позволяющего расплавить несколько килограмм алюминиевого лома — задача несложная. Для выкладки печи на садовом участке потребуются следующие материалы:

• красные кирпичи — 20—25 шт.;
• высокая консервная банка — 1 шт.;
• гриль-решётка — 1 шт.;
• сушильный фен — 1 шт.;
• кусок трубы, по диаметру подходящий к выходному отверстию фена — 1 шт.;
• моток изоленты;
• отрезок стальной проволоки длиной 30—50 см;
• уголь для розжига (количество зависит от того, сколько алюминия нужно расплавить).

Кирпичи будут являться одновременно и корпусом, и огнеупорным покрытием печи, консервная банка выполнит роль тигля. В верхней части банки делаются два отверстия напротив друг друга, и через них продевается проволока. За неё можно будет поднять и вытащить тигель с расплавом из печи. Воздух будет подаваться от включённого в режиме холодного воздуха фена. К выходному отверстию фена необходимо скотчем или изолентой примотать кусок трубы — это и будет воздухопровод.

Такая простая схема печи удобна тем, что инструментов для её создания фактически не требуется, все выполняется руками.

Важно! Не использовать для печи элементы с цинковым покрытием, т. к. при плавке алюминия будут выделяться токсичные пары цинка.

План установки кирпичного колодца

1. Выкладывается один ряд кирпичей в виде прямоугольного колодца. Внутренние габариты отверстия должны составлять примерно длину и ширину одного кирпича. На одной из сторон два кирпича выкладываются так, чтобы образовать коридор для воздуховода. Ширина коридора равна диаметру трубки для подачи воздуха.
2. На выложенный ряд устанавливается решётка. Вместо решётки от гриля можно использовать любую металлическую крышку или пластину с отверстиями для подачи воздуха.
3. На решётку выкладывается второй ряд кирпичей, уже без зазора для воздуховода.

Фото 1. Законченный кирпичный колодец для плавильной печи. Края усилены металлическими полосами, видно отверстие воздуховода.

1. Создаётся воздуховод. К фену скотчем или изолентой приматывается кусок трубы. Для обеспечения прочности конструкции место соединения оборачивается плотной бумагой, а потом соединяется клейкой лентой. Изолента — более эластичный материал по сравнению со скотчем, поэтому работать с ней удобнее. Также скотчем на фене фиксируется кнопка подачи холодного воздуха. Готовый механизм подводится к нижнему ряду кирпичей.
2. В печной колодец на решётку насыпается и растапливается уголь для розжига. Включается фен, который активизирует процесс горения.

Совет. Интенсивность подачи воздуха можно регулировать, изменяя режим работы фена, а также расстояние между трубой и окном для воздуховода.

1. Консервная банка устанавливается на верхний ряд кирпичей за продетую в неё проволоку. Подобно котелку над костром, она висит над решёткой.
2. После растопки печи и установки тигля третьим рядом кладутся ещё два кирпича так, чтобы из прямоугольного отверстия получить квадратное. Это зафиксирует банку внутри корпуса и быстрее разогреет печное пространство.

После разогрева банки в неё можно загружать лом для переплава. Признаком прогрева банки служит её покраснение.

Важно! Плавить алюминий рекомендуется в подогретом тигле. При загрузке холодного лома в холодную банку больше вероятность того, что ёмкость прогорит, и алюминий вытечет из банки прямо на уголь.

Принцип устройства и работы такой печи очень прост и не вызывает трудностей. Однако всегда стоит помнить о технике безопасности:

• работать в огнеупорных перчатках;
• избегать попадания воды в расплав;
• не использовать материалы, содержащие токсичные вещества.

Электрическая печь для плавки алюминия своими руками

Приветствую любителей помастерить, сегодня мы рассмотрим, как изготовить простую и надежную электрическую печь для плавки алюминия. Помимо этого такую печь можно использовать для отжига стали, а также для закалки. Нагревательный элемент в печи стоит на 1800 Ватт, печь оснащена термометром, а температура регулируется цифровым устройством. Собрано все просто и из доступных материалов. Если вас заинтересовал проект, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
— жаростойкий кирпич (J23);
— жаростойкий цемент;
— железные уголки;
— болт и гайки;
— контроллер REX-C100FK02-V*AN AC 230V ;
— датчик температуры 0-800C ;
— твердотельное реле Fotek SSR-25DA ;
— электрическая конфорка 1800 Вт;
— дверная петля;
— колесики;
— листовое железо.

Процесс изготовления печи:

Шаг первый. Нагревательный элемент
Первым делом найдем подходящий нагревательный элемент. Для таких целей автор использовал старую электрическую конфорку на 1800 Ватт. Мощности устройства вполне хватает, чтобы получать температуру порядка 800 градусов Цельсия, на такую температуру печь выходит чуть более чем через час.

Шаг второй. Основное тело печи
Далее соберем основное тело печи, тут нам понадобится огнеупорный кирпич марки J23. Особенность этого кирпича в том, что он мягкий и легкий, такой материал без проблем режется ножовкой.

Для тела печи понадобится 10 кирпичей, их автор обрезает под углом 17 градусов, чтобы сложить нужную геометрическую фигуру (десятиугольник).

Далее нам понадобится жаростойкий цемент, такой обычно используют при строительстве печей. Склеиваем на нем кирпичи сперва попарно, а потом собираем и цельную конструкцию.

Шаг третий. Основание и нагреватель
Далее в нижнюю часть печи устанавливается нагреватель, для начала нам нужно сделать под него посадочное место. Убираем лишнее количество материала напильником, чтобы конфорка зашла в печь.

Также изготавливаем и донышко для печи, склеиваем для таких целей три огнеупорных кирпича. Когда раствор засохнет, вырезаем на основании выступ, который будет заходить внутрь печи. Автор работает ножовкой и стамеской. Вот и все, теперь устанавливаем конфорку и приклеиваем основание к печи на раствор.

Помимо этого для крышки нужно сделать пробку, ее автор выточил из жаропрочного кирпича. Пробка нужна для горловины, через которую будет загружаться алюминий для расплавки. Обязательно нужно сделать также запирающий механизм для крышки, чтобы все закрывалось герметично. Запирающее устройство изготовлено из болта и гаек, привариваем к болту длинную ручку с этим моментом закончили.

Шаг шестой. Колесики
Хоть печь у нас будет и не слишком тяжелой, для ее удобной транспортировки к ней можно прикрепить колесики. Используем небольшие колеса для тележек, которые могут вращаться вокруг своей оси. В раме сверлим отверстия и нарезаем резьбу, теперь колесики можно прикрутить винтами. Если колесо поломается, его можно будет легко заменить.

Шаг восьмой. Испытания
Печь готова, осталось сделать для нее тигель, автор его сварил из толстостенной железной трубы. Не забудьте сделать на тигле носик для удобного выливания раскаленного металла.

Запускаем печь, ждем ее разогрева, на необходимую температуру печь выходит уже через час, корпус печи при этом нагревается, но не сильно. Теперь снимаем пробку и через горловину загружаем алюминий для расплавки. Это могут быть банки из под напитков, стружка и другой источник алюминия. В процессе желательно помешивать алюминий.

Когда алюминий расплавится, его можно выливать в нужную форму, не забывайте о технике безопасности, жидкий алюминий разогрет до 800 градусов! Автор заливает металл в формы, в итоге получаются заготовки, используемые для работы на токарном станке. Аналогично можно отливать разные изделия, детали для самоделок и так далее.

Сообщества › Гаражные дела › Блог › Печь для плавки алюминия… (Часть I — Подготовка основы печи…)

Кто следит за БЖ, наверное помнят, про мой КОМПРЕССОР… Давно я про него ничего не писал, так как писать особенно нечего было. Он работает, проблем не наблюдается. Единственное, что немного не устраивало, так это то, что расчетное значение мощности на выходе, не соответствовало фактическому. Объяснение простое — обороты на шкивах двух компрессоров составляет: у Первого — 1650 об/мин., у Второго 1750 об/мин. Поднимать обороты — значит менять как минимум две пары шкивов. А их ну просто не найти в таком размере.
Поэтому давно задался такой целью, на ту же раму компрессора поставить третий компрессор от ЗИЛ 131… и крутить его от того же двигателя.
Так как компрессоров у меня было с запасом, спасибо за это Азату, он же Yasny , было решено до оснастить установку этим самым компрессором.
Проблема вылезла «неожиданно» — нужна еще пара шкивов на двигатель и на компрессор.
С учетом того что места не много, они должны быть не стандартного размера. Делать придется на заказ.
Поговорив с токарями всех уровней, выяснилось, что выточить одноручейковый шкив стоит 300 руб. Но болванка из цвет. мета такого диаметра стоит от 3-5 тыс. 🙁

Было решено сделать болванки своими руками и на шкивы потратить всего 300 руб.

Начало у нас как всегда стандартное:
В хламе берем ненужный газовый баллон

По старой схеме спиливаем ему голову (по верхний кант) и не выбрасываем — это наша крышка…

Верхнюю часть крышки (краник) спиливаем болгаркой и ввариваем кусок трубы такого же диаметра

Если Поставить крышку на место, то выглядит все примерно так

Снимаем опять крышку и ввариваем армированный пояс.

Прилаживаем крышку на баллон на петлю со смещенной втулкой — при повороте крышка должна подняться на 1-2 см от края баллона.

В черновом варианте крышка печи открывается примерно так

Примеряем его в наш баллон

Далее берем на полке метровую 5-и литровую пластиковую бутылку и вставляем ее в тот же баллон.

Центруем все с помощью пружин из той же сетки

Далее оставляем все как есть и готовим гипсовую смесь.
В интернете полно всяких пропорций огнеупорных смесей. Я делал все из того что было.
Купил 25 кг. гипса строительного ГВ-5, 10 кг огнеупорной смеси (осталось от кладки печи на отработке), песок около 1 ведра и воды 20 литров.
Все это размешиваем строительным миксером (быстро, чтобы гипс не начал густеть) и выливаем в нашу будущую печь

И в крышку будущей печи…

Через пол часа, после заливки, пока цемент не застыл полностью, удаляем лишний цемент и подрезаем края.

Аккуратно вынимаем бутылку (путем пробивания в ней дырок, выпускания воздуха, комканья и вынимания на свет).

Далее все закрываем и наполняем емкость горячим воздухом на протяжении часа-полутора с помощью строительного фена.

Если вы не использовали огнеупорную смесь, то можно и не греть, но так как у меня она в составе цемента есть — нагрев нужен, так как основа смеси застывает при температуре 100-120 градусов.
Время от времени открывая крышку, наблюдаем на то как влага испаряется из цемента

Время высыхания нашего изделия 2-3 суток…
Поэтому, пока мы про него забываем и отправляемся на заготовку алюминия.
На вскидку в хламе было найдено около 10 кг алюминиевого хлама…

На этом пока все… Чуть позже будем вваривать систему вентиляции печи и делать пробный запуск…
Всем добра…

Печь для плавки алюминия своими руками

Самодельная печь для плавки алюминия в домашних условиях, сделанная умельцем своими руками: подробная фото инструкция по изготовлению тигельной печи.

Как известно, алюминий часто используется самодельщиками, для изготовления различных самодельных деталей. Средняя температура плавления алюминия 650–660 ℃, поэтому этот металл можно плавить и в домашних условиях, отливать чушки и заготовки для деталей.

Процесс изготовления тигельной печи для плавки алюминия подробно представлен на фото.

Изготовление тигеля

В данном случае тигель для плавки алюминия будем делать из куска стальной трубы диаметром 320 мм и толщиной 5–6 мм. Вы же можете использовать отрезок стальной трубы другого диаметра, какой будет под рукой.

Далее необходимо кусок трубы доработать. В частности, потребуется приварить дно и носик, для того чтобы удобнее было выливать расплавленный металл. Дно будет сделано из листового металла такой же толщины, что и сама труба.

Носик тигля также очень просто сделать. Для этого вырезаем сначала треугольник в уголке 50 х 50 мм и такой по размерам треугольник в самой трубе, а потом соединяем все вместе при помощи сварки.

В верхней части тигля необходимо будет приварить две проушины для ручки и снизу — для крюка, чтобы можно было переворачивать тигель. В качестве проушин будем использовать обычные шестигранные гайки.

Ручку и крюк можно сделать из арматуры или стального кругляка подходящего диаметра — под диаметр проушин. После изготовления тигля можно уже приступать непосредственно к изготовлению самой тигельной печи.

В конструктивном плане тигельная печь немного отличается от обычных печей. Более того подача воздуха в ней осуществляется принудительно, при помощи компрессорной установки или вентилятора, — тогда как в обычных печах воздух идет самотеком.

Нужно отметить, что именно за счет принудительной подачи воздуха достигается высокая температура и большая интенсивность горения.

Изготовление печи

Основой печи будет металлическая бочка на 50 литров, которая обрезается болгаркой до нужной высоты.

Изнутри бочка выкладывается жаростойким (шамотным) кирпичом. Для кладки кирпича используется термостойкий клей, он показан на фото.

Болгаркой обрезаем бочку, затем выкладываем на дне бочки основание из шамотного кирпича и «бетонируем» вокруг высокотемпературным плиточным клеем.

Затем выставляем боковые стенки. Чтобы кирпич вставал максимально вплотную друг к другу желательно снять небольшие фаски.

Для принудительной подачи воздуха используются сразу четыре форсунки, которые находятся внутри самой бочки. Такая вот интересная система подачи воздуха изготовлена из медных трубок диаметром 28 мм и фитинговых соединений — для ее установки в четырех нижних кирпичах нужно сделать четыре отверстия под небольшим углом (сверху вниз) под трубки.

Вместо медных трубок можно также использовать обычные стальные, что, естественно, позволит удешевить всю конструкцию. В данном случае медные трубки использовались лишь потому, что они были в наличии и их нужно было куда-то пристроить.

Для подачи воздуха будут использоваться два фена — их мощности вполне достаточно для такой печи. После установки труб для подачи воздуха приступаем к заливке первого «этажа» кирпичей плиточным клеем.

Для кладки второго ряда используются уже половинчатые кирпичи, которые будут располагаться с небольшим наклоном.

Трубки для принудительной подачи воздуха будут находиться внутри самой бочки. Обратите внимание, что вес тигельной печи составляет примерно 200 кг. Поэтому если вы не хотите устанавливать ее конкретно на одном каком-то месте, то заранее сделайте из уголков и четырех колес подвижную опору.

Осталось сделать ручку и крючок для тигля.

Используя одновременно ручку и крючок, очень удобно переливать расплавленный металл из тигля в форму. Вот и всё, самодельная печь для плавки алюминия готова!

Простая печь для плавления алюминия

Плавим алюминий дома

Автор, изготовивший эту печь, пошел одним из самых легких путей. Он смастерил прототип простой печи для плавления алюминия своими руками из материалов, которые валяются во дворе любого сельского дома или на даче.

Работать без защиты опасно!

Но посмотрите, сколько правил работы с горячими материалами он нарушает. Тут нет уже речи о том, что ну него нет защитных очков и специальной верхней одежды. Он элементарно относится к группе риска, потому что не одел самое необходимое в плавильном деле – хорошо защищенную обувь с толстой кожей и высоким верхом! Не нужно забывать также о вреде паров алюминия. Готовые плавильные печи в этом магазине.

Важные достоинства плавильни

Но отдадим должное его смекалке. Ведь явно не имея нужного объема знаний, он сумел создать работающую плавильную печь для алюминия, которая разогревается до нужной температуры и дает на выходе расплавленный алюминий. Его можно получить из пивных банок. Конструкция включает фен для поддува воздуха и обеспечения повышения температуры за счет подачи притока воздуха, импровизированную печь из жестяной банки, плавильную чашку, а точнее кружку, защитный барьер из кирпичей. Тут есть материал о других вариантах печей и технологий работы с алюминием.

Тут есть на что посмотреть для тех, кто впервые задумался о плавильном деле дома.

ИНДУКЦИОННАЯ ПЕЧЬ СОБСТВЕННЫМИ РУКАМИ: ЦЕПЬ, УСТАНОВКА

В настоящее время индукционные печи широко используются для плавки металлов. Ток, создаваемый в области индуктора, способствует нагреву вещества, и эта характеристика таких устройств не только базовая, но и самая важная. Обработка приводит к тому, что вещество претерпевает несколько преобразований. Первой стадией трансформации является электромагнитная фаза, затем электрическая, а затем тепловая. Температура, которую предлагает печь, практически не ограничена, поэтому это лучшее решение для всех остальных. Многие люди могут быть заинтересованы в индукционной печи, сделанной вручную своими руками. Мы также поговорим о возможностях для реализации такого решения.

Виды металлоплавильных печей

Этот тип оборудования можно условно разделить на основные категории. В первом случае сердечный канал выступает в качестве основы, и металл помещается в такие печи кольцеобразным образом вокруг индуктора. Вторая категория не имеет такого элемента. Этот тип называется тиглем, и металл помещается внутри самого индуктора. В этом случае технически невозможно использовать закрытое ядро.

Основные принципы

Плавильная печь в этом случае работает на основе явления магнитной индукции. И вот некоторые компоненты. Индуктор является наиболее важным компонентом этого устройства. Это катушка, проводники, в которых нет обычных проводов, а медных труб. Это требование осуществляется при проектировании плавильных печей. Ток, проходящий через индуктор, генерирует магнитное поле, которое влияет на тигель, в котором находится металл. В этом случае материалу назначается роль катушки вторичного трансформатора, т.е. через него течет ток, который только что нагрел его. И плавление происходит, даже если индукционная печь изготовлена ​​сама по себе. Как построить этот тип печи и повысить ее эффективность? Это важный вопрос. Использование высокочастотных токов позволяет значительно повысить эффективность оборудования.

Характеристики индукционных печей

Этот тип оборудования имеет некоторые особенности, которые являются преимуществами и недостатками.

Так как распределение металла должно быть сформировано, полученный материал характеризуется хорошей однородной массой. Этот тип печи работает путем транспортировки энергии через зоны и вводит функцию фокусировки энергии. Параметры, такие как мощность, рабочая частота и способ облицовки, а также контроль температуры, в котором расплавляется металл, доступны для использования, что значительно облегчает рабочий процесс. Существующий технологический потенциал печи создает высокую степень плавления, устройства экологичны, полностью безопасны для людей и готовы работать в любое время.

Самым заметным недостатком такого оборудования является сложность очистки. Поскольку нагрев шлака происходит только из-за тепла, выделяемого металлом, этой температуры недостаточно для обеспечения полного использования. Высокая разность температур между металлом и шлаком не делает процесс удаления отходов максимально простым. В качестве другого недостатка, распространено распределение щели, поэтому всегда необходимо уменьшить толщину подкладки. Из-за таких действий, через некоторое время это может быть неправильно.

Использование индукционных печей в промышленном масштабе

В промышленности – индукционные печи. При первом плавлении металлов в случайных количествах. Металлические резервуары в таких вариантах могут вмещать до нескольких тонн металла. Конечно, индукционные плавильные печи своими руками в этом случае не могут быть сделаны. Кухонные печи предназначены для плавки цветных металлов различного типа, а также чугуна.

Индукционные печи

Эта тема часто интересуется дизайном радиолюбителей и радиотехникой. Теперь ясно, что создание индукционных печей своими руками вполне реалистично и многое можно сделать. Однако для создания такого оборудования необходимо выполнить действие электрической цепи, которая будет содержать предписанные действия самой печи. Такие решения требуют включения высокочастотных генераторов, способных генерировать сигналы. Простую индукционную печь своими руками можно построить с помощью четырехтрубной трубки в сочетании с неоновым сигналом о готовности системы к работе.

В этом случае переменный конденсатор не находится внутри устройства. Поэтому индукционная печь может быть создана вручную. Диаграмма устройства описывает местоположение каждого отдельного элемента. Убедитесь, что устройство достаточно мощное, вы можете использовать отвертку, которая должна достигать горячего состояния всего за несколько секунд.

услуги

Если вы создадите индукционную печь с собственным ситом, принцип работы и сборки которого изучается и производится в соответствии с соответствующей схемой, вы должны знать, что в этом случае на скорость плавления может влиять один или несколько из следующих факторов:

– период внешнего нагрева;

– потери, связанные с появлением вихревых токов.

Если вы собираетесь выпекать индукционную плиту, то при использовании ламп вы должны помнить, что их мощность должна быть распределена так, чтобы было достаточно четырех штук. Использование выпрямителя приведет к созданию сети примерно 220 В.

Домашнее использование печей

Используются бытовые приборы, хотя такие технологии можно найти в системах отопления. Их можно увидеть в виде микроволновых печей, электрических печей и индукционных варочных панелей. В разгар новых технологий это развитие стало широко распространенным применением. Например, использование вихревых индукционных токов в индукционных нагревателях позволяет готовить огромное разнообразие блюд. Поскольку им нужно очень мало времени на нагрев, печь не может быть включена, если нет ничего. Однако специальная посуда должна использовать такие специальные и полезные знаки.

Создание процесса

Индукционная печь тигля состоит из индуктора, который создается катушкой с водоохлаждаемой медью из тигля и может быть изготовлен из керамических материалов, а иногда из стали, графита и т.п. С таким устройством можно расплавить чугун, сталь, драгоценные металлы, алюминий, медь, магний. Индукционные печи своими руками изготавливаются с тиглем от нескольких килограммов до нескольких тонн. Они могут быть вакуумированы, заполнены газом, открытым и компрессором. Печи питаются высокими, средними и низкими частотами.

Итак, если вас интересует индукционная печь, схема предполагает использование таких базовых установок: плавильной ванны и индукционной установки, которая включает в себя камень, индуктор и магнитный сердечник. Канал, отличный от тигельной печи, так что электромагнитная энергия преобразуется в тепло в тепловой канал, который должен быть непрерывно электрически проводящим телом. Для получения начала первичного канала печи добавляется жидкий расплавленный металл или модель материала, способного к растрескиванию в печи. Когда завершение плавки закончено, металл не полностью сливается, но в будущем он остается «болотом», чтобы заполнить канал тепловыделения для запуска. Если индукционная печь собирается вручную, она удаляется для облегчения замены камня оборудования.

Компоненты печи

Поэтому, если вас интересует индукционная мини-печь, ваши собственные руки важны, чтобы знать, что ее основным элементом является нагревательная катушка. В режиме самообслуживания достаточно использовать индуктор из голого медного провода, диаметр которого составляет 10 мм. Для индуктора внутренний диаметр составляет 80-150 мм, а число оборотов – 8-10. Важно, чтобы катушки не соприкасались, а расстояние между ними составляло 5-7 мм. Части индуктора не должны касаться его экрана, минимальный зазор должен составлять 50 мм.

Если вы собираетесь печь печь для индукции, вам следует знать, что промышленные весы охлаждаются водой или антифризом. В случае низкой мощности и короткой работы устройства вы можете сделать это без охлаждения. Но когда вы работаете, индуктор очень горячий, и медная шкала может не только резко снизить эффективность устройства, но и привести к полной потере эффективности. Невозможно создать самоохлаждающийся индуктор, поэтому требуется регулярная замена. Не используйте принудительное воздушное охлаждение, потому что в случае вентилятора, расположенного вблизи катушки, он «привлечет» ЭМП к себе, что приведет к перегреву и снижению эффективности печи.

генератор

Когда индукционная печь построена вручную, схема подразумевает использование такого важного элемента, как генератор переменного тока. Не пытайтесь сделать печь, если вы не знаете основ радиоэлектроники, по крайней мере, на уровне среднего радиолюбителя. Выбор схемы генератора должен быть таким, чтобы он не давал сплошной диапазон тока.

Использование индукционных печей

Этот тип оборудования широко распространен в таких областях, как литейный цех, где металл уже очищен, и необходимо разместить определенную форму. Вы также можете получить некоторые сплавы. В ювелирной продукции они также получили широкое распространение. Простой принцип работы и возможность сбора индукции с вашими руками могут повысить рентабельность его использования. Для этой области можно использовать с тиглевыми устройствами мощностью до 5 кг. Для небольших производств этот вариант будет оптимальным.

Электрическая печь для плавки металла своими руками

Как известно, алюминий часто используется самодельщиками, для изготовления различных самодельных деталей. Алюминиевые сплавы обладают невысокой температурой плавления и хорошей обрабатываемостью деталей. А в хозяйстве всегда найдётся много алюминиевого лома. Средняя температура плавления алюминия 650–660 ℃, поэтому этот металл можно плавить и в домашних условиях, отливать чушки и заготовки для деталей.

В связи с этим мы подготовили для вас эту статью-инструкцию по изготовлению своей электрической печи для переплавки алюминиевого лома в слитки, которые затем можно подвергнуть повторной механической обработке.

Отказ от ответственности: в данном проекте используются источники питания высокого напряжения, и присутствует серьезный риск получения травм (например, нагревательный элемент находится под напряжением при использовании и может иметь электрический потенциал даже при отключении). Также электрическая печь для плавки металла создает чрезвычайно высокие температуры и расплавленный металл, что также представляет серьезный риск получения травм. Используйте соответствующие меры предосторожности, защитное оборудование и обратитесь к опытному профессионалу!

Комплектующие:

Вот список расходных материалов, которые мы использовали:

• Изоляционные огнеупорные кирпичи;
• Печной цемент;
• Щипцы для тиглей;
• Керамические клеммные колодки;
• Высокотемпературный провод;
• Форма для выпечки;
• Графитовый тигель;
• Термопара типа К;
• Провод катушки нагревательного элемента;
• ПИД-регулятор;
• Угловой утюг 1 ”;
• Тумблер 125/250 В;
• Кабель питания 14 калибра.

Шаг 1: Изолированные огнеупорные кирпичи

Мы начали с 10 изолированных огнеупорных кирпичей. Есть несколько разных типов, поэтому обязательно используйте «мягкие» огненные кирпичи, такие как эти большие белые. Они обладают лучшими изоляционными свойствами по сравнению с «твердыми» огнеупорными кирпичами, которые представляют собой более мелкие кирпичи песочного цвета.

Вы можете использовать «твердые» кирпичи, если действительно хотите, но поскольку их функция в основном конструктивная, они проводят много тепла, и печи для литья потребуется очень много времени, чтобы нагреться до температуры, если вообще произойдет, поскольку будут большие потери тепла через поверхность кирпича.

Мы расположили кирпичи так, чтобы получился простой ящик для тигля, позволяющий загружать его сверху.

Шаг 2: Резка кирпичей

Мы разрезаем два кирпича пополам, чтобы поставить их в углы нашей конструкции. Эти кирпичи очень легко резать и придавать им форму, главное следить за тем, чтобы разрез оставался прямым.

Шаг 3: Делаем канавки для нагревательного элемента

Затем мы измерили три равномерно расположенных линии от пола литейного цеха до верхнего края по периметру внутренней части. Этим обозначены три ряда, в которые будет вставлена ​​электрическая катушка.

Используя квадратный напильник, мы проделали канавки в кирпичах и использовали кусок электрической катушки, чтобы обеспечить правильную глубину.

Шаг 4: Шлифование и склеивание

Мы сделали небольшую сборочную линию, чтобы сделать процесс немного управляемым. Мы запилили пазы для всех внутренних стен, а затем склеили готовые детали печным цементом.

Шаг 5: Сверление и окончательная склейка

На одной из коротких стенок мы сделали бороздки в виде наклонной поверхности, что позволяет нагревательному змеевику достигать следующего ряда. Здесь же мы хотели, чтобы концы нагревательной спирали выходили, поэтому просверлили небольшое отверстие с помощью стандартного сверла.

Затем мы склеили все стены печным цементом и дали ему застыть в течение ночи.

Шаг 6: Создание внешней структуры

Поскольку «мягкие» огнеупорные кирпичи действительно хрупкие, мы сделали простую металлическую конструкцию, чтобы защитить края литейного цеха.

Используя стальной уголок толщиной 1 дюйм, мы измерили длину всех внешних углов и сварили их вместе.

Чтобы не усложнять, мы просто перекрыли соответствующие части, а не ослабляли каждое соединение. Если у вас нет сварщика, вы также можете использовать гайки и болты, просверлив отверстие в каждом соединении и затянув гайки и болты.

Шаг 7: Электроника — регулятор температуры

Переходим к электрической части. Мы использовали ПИД-регулятор и твердотельное реле, термоизолированный провод и термопару типа K, которая показывает 0 — 1300 ° C.

Чтобы разместить все вместе, мы напечатали на 3D-принтере корпус и установили тумблер и электрическую розетку, которые мы вытащили из старого блока питания компьютера.

Мы приложили общую схему подключения для справки, но разные ПИД регуляторы могут иметь разные инструкции по подключению, поэтому дважды проверьте свою модель.

После того, как все было подключено и смонтировано в корпусе, мы прикрутили к металлической конструкции литейного цеха гайки и болты. Позже мы обнаружили, что конструкция немного нагревается и смягчает корпус, напечатанный на 3D-принтере, поэтому было бы полезно иметь изоляционный слой, такой как дерево.

Мы обязательно подключили заземляющий провод к монтажному болту, чтобы конструкция могла быть электрически заземлена для безопасной работы.

Шаг 8: Установка термопары

Затем мы измерили и просверлили отверстие для термопары.

Температура измеряется всего в 1 дюйме от кончика термопары, поэтому мы хотели расположить эту область ближе к полу литейного цеха, чтобы получить наиболее точные показания.

Мы сделали небольшой рычаг с небольшой регулировкой для установки термопары. После этого закрыли корпус.

Шаг 9: Нагревательный элемент

Используя катушку из стальной проволоки в качестве нагревательного элемента, мы рассчитали сопротивление около 9 Ом, чтобы дать нам достаточную мощность, не перегружая нашу схему на 20 А и давая нам приличный запас для включения других инструментов в цепи, если это необходимо.

Чтобы рассчитать, используя нашу схему 120 В с 9 Ом, измеренным на нагревательном элементе:
