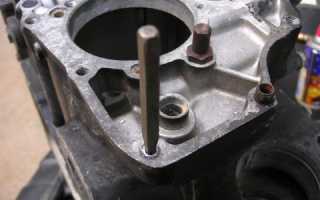

Как выкрутить шпильку из алюминиевого блока?

Как выкрутить шпильку: 25 эффективных способов и приемов

Как выкрутить шпильку: 25 эффективных способов и приемов

Как выкрутить шпильку? Рассмотрим несколько способов, с учетом состояния шпильки и имеющегося инструмента.

Как выкрутить шпильку за резьбовую часть

Если шпилька достаточно длинная и доступна резьбовая часть на 2 и более гаек, то применяем один из перечисленных способов:

• накрутить гайку, накрутить вторую до упора в первую (желательно использовать высокие гайки), после чего слесарным инструментом (ключом или др.) открутить шпильку;
• использовать специальный инструмент – шпильковерт, под размер шпильки или универсальный.

Удобен и эффективен эксцентриковый шпильковерт – чем больше прикладываемое к нему усилие, тем сильнее он насечкой эксцентрика зажимает шпильку.

Как выкрутить шпильку, если доступна резьба только на 1 гайку? В этом случае доступны как минимум 4 способа:

• разрезать гайку с одной стороны ножовкой по металлу (направление реза — вдоль оси резьбовой части), накрутить на шпильку, зажать трубным ключом так сильно, чтобы резьбовая часть, выбирая зазор в разрезе, плотно захватила шпильку, направить усилие в направлении отворачивания;
• накрутить гайку на резьбу, приварить ее к шпильке (например, сварочным полуавтоматом) и выкрутить ключом (или головкой с воротком);
• накрутить гайку на резьбу, высверлить углубление в торце шпильки (диаметром примерное вдвое меньше диаметра шпильки), забить в это углубление насадку TORX (Е-профиль, или иную подобную с продольными ребрами) и за хвостовик насадки выкрутить (при этом можно помогать усилием второй руки с рожковым или накидным ключом, прилагающим усилие к гайке в дополнение к основному усилию на торкс);
• ножовкой по металлу выполнить пропил в торце под плоскую отвертку, с помощью которой извлечь шпильку.

В способе с отверткой для этой цели лучше подойдет крупная версия или силовая с Т-образной рукояткой.

Как выкрутить шпильку за гладкую цилиндрическую часть

Если доступен только гладкий участок шпильки (например, резьбовая часть обломлена), то применимы следующие приемы;

• зажать цилиндрическую часть в походящем инструменте (в плоскогубцах, трубном ключе, маленьких тисках, струбцине или в др.) и приложить усилие в направлении откручивания;
• приварить к обломанному торцу сваркой металлический пруток в качестве Т-образной рукоятки;
• надеть гайку чуть большего диаметра, приварить к шпильке по кругу и выкрутить ключом;
• использовать квадратную шайбу толщиной с гайку или больше, с внутренним диаметром под один размер с диаметром цилиндрической части шпильки (идеально, если шайба садится на цилиндрическую часть шпильки с натягом), разрезать ее с одной стороны аналогично гайке в предыдущем подразделе, надеть на шпильку, зажать трубным ключом и откручивать;
• использовать плашку (ту, что используется для нарезания резьбы), обточив конец шпильки до квадрата нужного размера;
• использовать шпильковерт;
• ножовкой по металлу выполнить пропил в торце под плоскую отвертку, с помощью которой извлечь шпильку.

В некоторых случаях при возможности, для усиления воздействия, одновременно с приложением усилия к отвертке или гаечному ключу можно использовать и второй инструмент (трубный ключ, плоскогубцы и т.п.), зажав ими гладкую боковую поверхность и воздействуя в направлении отворачивания.

Как выкрутить сломанную шпильку

Если шпилька сломана и нет выступающей над поверхностью части, то выкрутить ее можно следующими способами:

• сварочным полуавтоматом постепенно и аккуратно «наростить» пару сантиметров (если торец шпильки в зоне досягаемость сварочной проволоки) и за это «нарост» вывернуть с использованием зажимного инструмента;
• использовать специальный инструмент – экстрактор (с виду похож на метчик, рабочая часть конусная, направление резьбы противоположное резьбе шпильки): выровнять торчащий торец шпильки напильником (или ровно отпилить ножовкой по металлу), накернить точно в центре, просверлить по оси шпильки отверстие нужного диаметра и глубины (примерно 2/3 от длины рабочей части экстрактора), вставить экстрактор и вращать с усилием до выкручивания шпильки;
• подготовка с высверливанием как предыдущем способе, только применить метчик на левую резьбу шпильки (если шпилька с правым направлением) — когда метчик, нарезая резьбу, упрется в дно высверленного углубления в теле шпильки, то обломок часто выкручивается;
• высверлить центр шпильки, подобрав таким образом диаметр, чтобы не задеть резьбовую часть гнезда, после чего извлечь остатки металла шпильки;
• высверлить обломанную часть шпильки и резьбовое гнездо на сверлильном станке или ручной дрелью сверлом большего диаметра под ремонтную шпильку.

Использование метода высверливания углубления с вбиванием в него наконечника торкс несет в себе риски усиления клина в резьбовом гнезде из-за расширяющейся деформации стенок шпильки. С учетом возможных осложнений рекомендовать его в этой ситуации не будем, несмотря на то что ограниченно, с определенными условиями, и он может быть применен.

Затруднение может доставить выравнивание торца шпильки, если облом произошел в глубине. В таком случае неоценимую помощь окажет торцевая борфреза.

Еще одна вариация для метода высверливания. Можно применить сверла с левым направлением вращения и электродрель с переключателем направления и регулировкой числа оборотов. При сверлении на малых оборотах подклинившая резьба прослабляется и за счет левого вращения дрели остаток шпильки легко страгивается с места и выходит из резьбового гнезда.

Сверление часто разумнее делать в несколько проходов, от маленького сверла к тем, что покрупнее, до нужного диаметра.

Как выкрутить прикипевшую шпильку

Закисшую шпильку необходимо выкручивать с дополнительными хитростями, как в части инструментария, так и в части методики.

• нанести несколько ударов молотком в торец шпильки вдоль ее оси, не повредив край резьбы;
• нанести несколько несильных ударов с разных сторон по боковым поверхностям шпильки (на резьбовую часть при этом накрутить гайку для исключения повреждений), не допустив при это сгибания;
• применить специальные проникающие составы – WD-40, жидкий ключ и их аналоги, дав необходимое время в соответствие с инструкцией к этим препаратам от их производителя перед попыткой откручивания;
• использовать удлинитель к ручному инструменту для увеличения прикладываемого усилия (вороток большей длины или надев трубу подходящего диаметра на вращаемый конец ручного инструмента;
• использовать при отворачивании за приваренную гайку не рожковый ключ, а головку Super Lock, в которой усилие прикладывается не к углам (граням), а к плоскостям;
• вместо приложения физической силы и ручного инструмента использовать ударный гайковерт (если его нет в домашней мастерской, то можно обратиться в ближайший шиномонтаж или автосервис, доставив туда деталь с прикипевшей шпилькой);
• при способе наворачивания двух гаек первую накручивать до упора с настолько большим усилием, чтобы она врезалась в цилиндрическую часть шпильки, а вторую гайку использовать не стандартную, а самоконтрящуюся (это позволит применять гораздо большие усилия, снизив риск холостого откручивания гаек);
• несколько раз нагреть и дать остыть, на финальной стадии нагреть и выкрутить.

Незаменим многократный нагрев и для откручивания шпилек, посаженных на специальные составы — фиксаторы резьбы.

При выкручивании прикипевшей шпильки за приваренную или накрученную гайку лучше использовать, тот инструмент, который более прочен конструктивно и плотнее охватывает периметр рабочих поверхностей гайки, исключая слизывание граней:

• 6-гранную головку вместо 12-гранной;
• головку Super Lock вместо обычной;
• накидной ключ место рожкового;
• вороток вместо трещотки.

Как выкрутить шпильку из выпускного коллектора

Если стальная шпилька прикипела в стальном или чугунном коллекторе, то нагревать можно до покраснения металла, используя аккуратно газовый резак, газовую горелку от баллончика, паяльную лампу или иное подходящее оборудование.

Как выкрутить шпильку из выпускного коллектора, чтобы не допустить трещин в чугуне? Прежде всего нельзя искусственно интенсивно охлаждать чугунную деталь. Нагреть при этом нужно сам коллектор, не задевая шпильку: коллектор разогреется и немного раздастся в зоне резьбового отверстия с закисшей шпилькой, а разница в нагреве деталей еще более ослабит прихват.

Как выкрутить шпильку из алюминиевой детали

На детали из алюминия и его сплавов нельзя интенсивно воздействовать газовым резаком и другим мощным оборудованием из-за риска оплавления деталей или их иного повреждения под воздействием высоких температур. В данном случае можно:

• можно нагревать только шпильку и то не до красна;
• применить для нагрева алюминиевой детали термофен (термопистолет) или ограниченно использовать паяльную лампу в более щадящем температурном режиме, чем это может обеспечить газовая горелка.

Как выкрутить шпильку из блока двигателя

Прежде всего при выборе подхода нужно исходить из материала, из которого изготовлен блок цилиндров двигателя. В случае с чугунным блоком применяем подход с интенсивным нагревом до покраснения газовой горелкой. Если блок алюминиевый, то в зоне закоксовавшейся шпильки разогреваем его аккуратно термофеном, не допуская повреждения дорогостоящей детали от высоких температур.

Например, выкрутить шпильку из блока двигателя ЗМЗ 402 часто очень затруднительно. Он отличается системными проблемами с выкручиванием определенных шпилек в силу материала блока и особенностей его нагрева в процессе эксплуатации.

Несколько циклов нагрева и постепенного остывания существенно облегчат выкручивание шпильки из блока 402. Напомним, что выкручивание шпильки осуществляется в нагретом состоянии. Так же весьма полезным будет ударное воздействие на шпильку – вдоль ее оси или расшатывание ударами по бокам с разных сторон.

Как выкрутить обломанную шпильку из блока мы изложили выше в отдельном подразделе, приемы для этой детали не отличаются оригинальностью.

Как выкрутить шпильку из головки блока цилиндров (ГБЦ)

Решая вопрос, как выкрутить шпильку из ГБЦ, надо так же исходить из материала головки. Чугунные головки встречаются редко, в основном на старых авто, а чаще всего они из алюминиевых сплавов.

На головках блока часто приходится иметь дело с прикипевшими, закисшими шпильками.

Чтобы выкрутить шпильку из головки блока цилиндров можно применять наиболее удобные и эффективные способы и приемы из перечисленных выше. Часто это метод двух гаек, применение экстрактора или высверливание. Для усиления воздействия целесообразнее применять предварительное расшатывающее простукивание по бокам, использование проникающих составов, вращения двумя инструментами.

Столкнувшись с вопросом как выкрутить шпильку из блока, головки, коллектора, стартера, ступицы колеса или другой детали, можно выбрать эффективное решение задачи из нескольких способов и приемов, с учетом доступных инструментов и средств. Могут быть применены как имеющихся практически в любом гараже слесарные инструменты, так и специализированные, такие как шпильковерт.

Перед тем, как выкрутить шпильку, стоит применить к ней ударное воздействие. Так же, если резьбовое гнездо в детали сквозное, а конец шпильки торчит, то видимую часть резьбы стоит очистить от загрязнений, которые могут создавать дополнительное затруднение при откручивании. Так же облегчает операцию извлечения предварительное применение проникающих составов.

Как выкрутить шпильку ГБЦ

Резьбовые соединения — самые широко применяемые среди разъемных. Они бывают самых разных размеров, винты, болты и гайки присутствуют и в смартфоне и в атомном реакторе. Каждое соединение должно быть затянуто с должным усилием. Иногда резьба забивается грязью или становится жертвой коррозии. При попытке отвернуть соединение предельное усилие превышается, и резьба срывается. Доходит и до разрушения тела крепежных изделий. Для того, чтобы извлечь поврежденную шпильку из корпуса, применяют различные приемы.

Особенности и преимущества шпилек ГБЦ

В любом моторе головка блока цилиндров (ГБЦ) крепится к самому блоку шпильками. Они вворачиваются в блок таким образом, чтобы обеспечить наилучшее и равномерное прижатие ГБЦ к блоку. Качественно обжатая прокладка исключает утечку масла и тосола и проникновение газов из цилиндра в картер двигателя. Крепежные изделия изготавливают из высококачественной стали. Однако со временем резьба на них может подвергнуться коррозии, быть забита различными загрязнениями. Вследствие воздействия высоких температур эти загрязнения спекаются, и гайка «прикипает». При попытке выкрутить такую прикипевшую гайку при превышении предельного усилия либо срывается резьба, либо крепеж обламывается. В обоих случаях требуется заменить обломанную часть.

Замена шпильки

Опытные мастера рекомендуют выкрутить и менять все шпильки одновременно. Детали из одной партии обладают близкими физико-механическими характеристиками, будут равномерно воспринимать нагрузки и прослужат намного дольше.

Перед тем, как выкрутить, следует обильно смочить резьбу жидкостью WD 40 или керосином. В крайнем случае, подойдет и тормозная жидкость. Если под рукой нет специального съемника, можно выкрутить газовым ключом. Тянуть нужно плавно, без рывков. Если сразу выкрутить не удается, следует нанести WD 40 еще раз и подождать 5-10 минут.

После того, как все соединения удалось выкрутить, следует заменить их на новый комплект. Резьбу можно смазать графитовой смазкой — это поможет легко выкрутить детали при необходимости. Далее следует установить ГБЦ по месту и начинать обтягивать гайки согласно схеме из руководства пользователя.

• Сначала все гайки затягиваются до легкого сопротивления.
• Ключом с динамометром добиваются паспортного значения усилия затяжки.
• В последовательности, описанной в руководстве, окончательно обтягивают все гайки.

Гайки тоже можно смазать графитовой смазкой.

Как выкрутить оставшийся обломок

Если шпилька все-таки обломилась — не надо отчаиваться. Чтобы выкрутить обломанную часть, используют несколько приемов. Одни требуют применения промышленного оборудования, для других достаточно несложной оснастки, доступной для домашнего мастера.

Как выкрутить сломанную шпильку

Если остался торчать обломок, то применяют один из приемов:

• Надевают гайку чуть большего диаметра и приваривают ее. Далее ключом можно вывернуть сломанную шпильку.
• Приваривают поперечный пруток (арматуру) длиной 30-40 см. Пользуясь им как воротком, можно выкрутить обломок.
• Напильником затачивают верхушку под квадрат. Теперь обломок можно выкрутить воротком для метчиков.

Выкручивание обломавшейся шпильки

Если же слом произошел заподлицо с поверхностью ГБЦ (или другого агрегата), по обломок придется высверливать.

Высверливание резьбы обломавшейся шпильки

Перед сверлением следует накрыть ГБЦ плотной тканью, чтобы искры и отходы не попали в цилиндры.

Далее необходимо угловой шлифмашиной с абразивным диском выровнять поверхность обломка. Она должна стать строго горизонтальной. В средине накернивают точку.

Далее берут сверло диаметром чуть меньше, чем внутренний диаметр резьбы. Лучше всего положить ГБЦ на рабочий стол стационарного сверлильного станка — так меньше риск отклонения сверла от вертикали.

Высверливание резьбы обломавшейся шпильки

После прохождения отверстия на всю глубину следует выкрутить из него останки высверленного обломка, используя пассатижи или острогубцы. Далее обязательно нужно пройти отверстие комплектом штатных метчиков.

Замена шпильки ремонтной деталью с нарезанием большей резьбы

Если все вышеописанные мероприятия завершились неудачей — есть еще один способ замены. Для этого берется так называемая ремонтная шпилька большего диаметра. На месте старого отверстие сверлится новое, большее. В нем нарезается резьба соответствующими метчиками, и заворачивается ремонтная шпилька. Разумеется, для нее придется взять и соответствующую гайку.

При установке головки нужно быть особо внимательным, чтобы не повредить резьбу на новой шпильке — она будет входить в отверстие на ГБЦ с меньшим зазором, чем штатные.

Выкручивание сломанного болта или шпильки из блока цилиндров и других элементов: решение проблемы

В процессе ремонта и обслуживания автомобиля, а также любой другой техники, часто возникает острая необходимость снять отдельные элементы ДВС или ходовой части, кузовные панели и т.д. При этом снятие составных частей двигателя, навесного оборудования и подвески зачастую является наиболее проблемной операцией. Причина заключается в том, что узлы могут быть затянуты болтами или шпильками, причем момент затяжки достаточно большой.

Если к этому добавить перепады температуры в подкапотном пространстве, замасливание, скопление пыли, грязи и других отложений, становится понятно, что выкручивание различных болтов и других крепежей является не только ответственной и трудоемкой, но и зачастую сложной задачей. В этой статье мы поговорим о том, что можно сделать, если шпилька или болт сломался, а также как выкрутить сломанный болт.

Сорвана резьба болта, поломалась шпилька или сломался болт в блоке ДВС: как выкрутить

Итак, болты и шпильки нередко «закисают», покрываются ржавчиной, могут быть перетянуты или закручены с перекосом (не по резьбе) во время предыдущих операций. Это справедливо для всех без исключения моделей и марок авто.

В любом случае, частой ситуацией является такая, когда во время выкручивания болта мастер сорвал резьбу, сломал шпильку, обломал шляпку болта и т.д. Также возможна ситуация, когда момент затяжки при закручивании сильно превышен, болт лопается, оставаясь недокрученным. Естественно, остатки болта нужно выкрутить, после чего шпильку или болт следует заменить.

Так или иначе, самой проблемной ситуацией является то, что болт может быть сломан заподлицо, то есть выкрутить его привычным способом или при помощи простых инструментов не представляется возможным. Другими словами, «тело» болта не выступает над поверхностью. В этом случае существует несколько способов решения проблемы, при этом наиболее распространенными являются:

• высверливание болта;
• выкручивание болта при помощи сварки;

Прежде всего, выбор того или иного способа зависит от некоторых условий. Если болт до поломки прокручивался, тогда главной задачей является «привязаться» к его телу, чтобы затем выкрутить остатки. Если же прокрутить болт невозможно, тогда необходимо аккуратно рассверливать остатки тела в отверстии. Давайте рассмотрим доступные способы более подробно.

Начнем с того, что для успешного результата необходимо знать, как выкрутить сорванный болт, а также выполнить ряд дополнительных работ перед выкручиванием.

• На начальном этапе необходимо удалить грязь, остатки масла, ржавчину и т.д. с проблемного участка. Также обязательно следует нанести на резьбовое соединение специальное средство, чтобы болты «раскисли». Такой жидкостью могут особые очистители. Это составы, удаляющие и размягчающие ржавчину, грязь и т.д. Еще для этих целей вполне подойдет WD-40 или чистое масло.
• Идем далее. Если обломок выступает выше резьбового отверстия, по нему также можно сделать несколько ударов молотком, болт дополнительно нагревается (например, при помощи паяльной лампы). Единственное, ударять по болту или греть его можно только в том случае, если от такого воздействия гарантированно не пострадают другие детали, элементы или само резьбовое отверстие.

Также в обломке, если тело выступает достаточно высоко, просверливается сквозное поперечное отверстие, в которое вставляется металлический стержень, гвоздь, отвертка и т.д. Затем получившийся рычаг позволяет выкручивать обломок при помощи подручных инструментов.

• Часто тело болта не сильно выступает над поверхностью, то есть болт сломан почти заподлицо. Это усложняет процесс удаления остатков из резьбового отверстия. В таком случае хорошо помогает сварка. Чтобы реализовать задачу, необходимо подобрать похожий по диаметру болт со шляпкой, после чего нужно приварить его при помощи сварочного аппарата к телу обломка в резьбовом отверстии.

Далее ключом можно пробовать выкручивать обломок. При этом важно помнить, что сварка может оказаться хрупкой в месте соединения, так что слишком больших усилий прилагать не стоит. Добавим, что кроме сварки иногда для подобных случаев используются специальные типы клея. При этом данный способ не имеет широкого распространения, так как данные виды клея под рукой имеются далеко не всегда, а также некоторые сомнения вызывает надежность фиксации при помощи подобных средств.

• Самым сложным случаем принято считать сломанный болт, который обломался, например, заподлицо с поверхностью или даже ниже. Часто с такой ситуацией можно столкнуться, когда обламывается болт в блоке двигателя. В этом случае описанные выше способы срабатывают не всегда. Чтобы решить задачу, необходимо знать, как выкрутить обломки из отверстия, высверлить болт из блока двигателя автомобиля и т.п.

Прежде всего, необходимо подготовить дрель и набор с тонкими сверлами. Обратите внимание, без определенных навыков выполнять такую работу не рекомендуется. Главной задачей является необходимость просверлить несколько небольших отверстий в теле болта. Делается это так, чтобы затем появилась возможность соединить эти мелкие отверстия в одно большое. Далее в отверстие вставляется отвертка, после чего обломки выкручиваются.

Последним доступным способом удаления обломка болта, который сломался в резьбовом отверстии, считается высверливание. Способ достаточно сложный, требует особых навыков. Основной целью является задача не повредить резьбу самого отверстия при рассверливании обломка.

Чтобы высверлить обломок, сначала в его центре тонким сверлом проделывается отверстие. Затем сверло меняется на более толстое и т.д. После того, как стенки тела сломанного болта станут максимально тонкими, их нужно попытаться сломать при помощи металлической проволоки или пинцета. Затем обломки удаляются из отверстия. Данный способ в случае правильной реализации исключает необходимость нарезать новую резьбу в отверстии или восстанавливать уже имеющуюся.

Подведем итоги

Как видно, существует несколько способов для выкручивания поломанного болта или шпильки. При этом в каждом случае необходимо заранее отдельно учитывать характер облома тела, само расположение обломка, возможность доступа к проблемному участку, возможные последствия нагрева остатков болта и т.д.

То же самое можно сказать и о затяжке шпилек или болтов. Дело в том, что затягивать крепежи нужно со строго определенным усилием и в указанном порядке (например, обтяжка ГБЦ). Игнорирование данного правила нередко приводит к тому, что шпильки или болты ломаются, вытягиваются, деформируются и т.п.

В случае возникновения подобных проблем лучше обратиться к опытным специалистам, которые во многих случаях выкрутят проблемный сорванный или закисший болт. Если же избежать облома болта не представляется возможным, тогда квалифицированные мастера удалят остатки из отверстия с минимальными рисками, а также при необходимости восстановят поврежденную резьбу.

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Особенности затяжки головки блока цилиндров двигателя внутреннего сгорания. Затяжка болтов крепления ГБЦ динамометрическим ключом: усилие и порядок обтяжки.

Для чего и когда головку блока цилиндров необходимо шлифовать. Как проверить привалочную плоскость головки блока своими руками. Фрезеровка и шлифовка ГБЦ.

Что делать, если масляный фильтр не откурчивается и прикипел. Как выкрутить масляный фильтр без специального съемника. Доступные способы решения проблемы.

Коренные и шатунные вкладыши: назначение, устройство и особенности работы подшипников скольжения. Как правильно затягивать вкладыши, момент затяжки.

Снятие головки блока цилиндров двигателя своими руками в гаражных условиях: подготовка и снятие ГБЦ. Как снять головку, если она прикипела. Полезные советы.

Способы выкручивания и высверливания сломанных шпилек и болтов

Неприятным моментом в процессе сборки узлов и агрегатов машин являются случаи слома монтажных шпилек или болтов. Оставшееся отломанная резьбовая часть крепёжной детали в теле корпуса узла является проблемой с точки зрения её удаления для установки новой монтажной шпильки и дальнейшей сборки узлов.

Причины слома шпильки

Перед монтажом деталей важно оценить визуально состояние крепёжных шпилек. При выявлении явных дефектов заменить элементы крепежа на новые. Шпильки с нарушенной резьбой восстановить с помощью нарезных плашек (лерок) соответствующего диаметра, шага и направления резьбы. Такой подход обеспечит качественную сборку и освободит от дополнительных трудозатрат.

Основными причинами данной ситуации в ремонте являются следующие факторы:

• Усталость метала крепёжной детали под действием постоянного напряжения
• Повреждение поперечного сечения тела крепёжной детали в результате коррозии и перепадов температуры
• Превышение усилия затяжки в соединениях узлов с нарушением технологии сборки

Способы удаления шпильки с выступающей резьбой

Если у сломанной шпильки осталась резьбовая часть это значительно упрощает процесс выкручивания детали. Несколько практических вариантов:

1. В случаях, когда длина резьбовой части позволяет накрутить две гайки, выкручивание осуществляют, вращением нижней накрученной гайки, заклиненной в упоре верхней гайки.
2. Если длина резьбы позволяет накрутить одну гайку для выкручивания её нужно зафиксировать на резьбе. Фиксацию можно осуществить с помощью сварки. Насаженную гайку на выступающий конец обломка прихватывают, образовывая классическую головку болта, и выкручивают с помощью соответствующего гаечного ключа.
3. Без применения сварки гайку можно зафиксировать на шпильке зажатием с помощью трубного ключа, предварительно пропилив ножовкой гайку вдоль оси накручивания. Ширина зазора пропила при обжатии обеспечит натяг в соединении резьб гайки и шпильки. Вращение в сторону выворачивания осуществляют с одновременным зажатием гайки трубным ключом.

Способы удаления шпильки с выступающей частью без резьбы

В случаях возможности захвата только за гладкую цилиндрическую часть обломка, то есть когда вся резьбовая часть обломлена, но есть возможность захвата за шпильку, используют следующие практические приёмы:

1. Для выкручивания используют любой, имеющийся в арсенале, слесарный инструмент удобный для надёжного зажатия шпильки и последующего вращения. Можно использовать трубный ключ, плоскогубцы, тески или струбцину.
2. При возможности доступа можно выпилить в торце обломанной детали паз, выкручивание можно произвести мощной отвёрткой. Данный способ можно применить при удалении детали малого сечения при малой вероятности прикипенния шпильки к телу основной детали.
3. С помощью сварки можно наварить гайку в качестве головки болта для вращения ключом, или пруток, образующий Т-образную рукоятку для вращения трубчатым рычагом.
4. Для выворачивания шпилек при наличии любой выступающей части (с резьбовой частью либо без резьбы) из детали существует специальный профессиональный инструмент-шпильковёрт с эксцентриковым принципом зажатия отворачиваемой крепёжной детали.

Способы удаления сломанных шпилек в теле детали

Данный случай является самым сложным для удаления сломанной части, так как возможности захвата нет, а обломанный край в лучшем случае может быть на уровне плоскости соединения основной детали или в худшем варианте – шпилька сломается внутри тела детали.

Если шпилька обломана заподлицо с плоскостью соединения можно попытаться провернуть шпильку лёгкими ударами бородка в торец слома под углом по окружности в сторону выворачивания. Если обломок не прикипел в теле детали есть шанс вывернуть часть резьбы наружу для последующего захвата и полного удаления.

В случаях, когда шпилька плотно сидит в теле можно применить сварку. Для этого подбирают шайбу с внутренним отверстием не больше диаметра торца шпильки. Подкладывают шайбу под гайку для исключения сваривания тела основной детали с гайкой и приваривают через внутренние отверстия гайку с торцом обломыша. После сваривания дают остыть деталям. Перед попыткой вращения можно обстучать сваренную часть в торец гайки для ослабления шпильки в теле детали. После осторожными качающими движениями гаечного ключа выворачивают обломок. Успех данного способа зависит от удачного сваривания гайки со шпилькой, что часто очень сложно выполнить с первого раза в условиях малоразмерности свариваемых деталей и возможных неудобных расположениях реставрируемых узлов.

При обломе шпильки в теле алюминиевой детали способ с привариванием гайки можно применить без шайбы. Даже, если облом пришёлся несколько ниже плоскости соединения в алюминиевой детали, гайку с торцом шпильки можно сварить постепенной наплавкой метала, так как чёрный метал с алюминием не варится.

Высверливание сломанных болтов и шпилек

Самым действенным способом удаления обломанных шпилек, но не менее трудоёмким является высверливание. Нужно отметить, что само сверление шпильки обеспечивает ослабление контакта резьбовых поверхностей отверстия основной детали и наружной части шпильки. Поэтому в результате сверления податливость сломанной детали к откручиванию возрастает, а возможность удаления может появится на любом этапе сверления.

Основным правилом операции является сверловка шпильки в её торец без нарушения посадочной резьбы в детали. Для этого нужно чётко обозначить керном точку для центровки рабочего хода сверла по центру торца слома. Если керненние невозможно ввиду неровного излома для выравнивания торца шпильки внутри резьбового отверстия используют торцевую борфрезу. При этом размер диаметра рабочей части фрезы должен обеспечивать целостность резьбы отверстия при её работе. Для надёжной центровки рабочего хода торцевой фрезы лучше использовать сверлильный станок. В случаях выполнения операции дрелью ровный ход можно обеспечить центровочной втулкой.

Частичное высверливание

После того как удалось произвести сверление шпильки для выкручивания можно использовать метчик подходящего диаметра с левой резьбой или специальный инструмент – экстрактор. Инструмент представляет собой подобие конусного метчика с винтовыми зазубринами, расположенными по резьбе обратной закручиванию шпильки. Обычно экстракторы продаются наборами под разный диаметр отверстий.

Просверленное отверстие для посадки экстрактора должно быть не менее 2/3 рабочей части инструмента. При закручивании в полость отверстия рабочая часть инструмента будет углубляться, одновременно создавая усилие в сторону выкручивания обломка.

Также можно использовать насадку (биту) торкс (называемую в народе насадка- звёздочка), которую забивают в подготовленное отверстие и проворачивают шпильку за счёт заклинивания рёбер звёздочки в теле детали.

В некоторых случаях торкс (бита) не применим, так как своим расклинивающим действием может спровоцировать заклинивание внешней резьбовой части шпильки в посадочном отверстии и усложнить удаление.

С помощью сверла малого диаметра можно просверлить два параллельных канала в торце и соединить их рассверливанием в один канал, который позволит использовать для проворачивания плоскую отвёртку. В данном случае применяйте мощный инструмент с широким плоским концом и массивной рукояткой, позволяющий создать достаточное усилие для выкручивания.

Полное высверливание

Если предыдущие метды не дают результата — производят полное высверливание остатков шпильки. В данном случае лучше использовать сверлильный станок, так как этим обеспечится более точное сверление без повреждения резьбы в детали. Подбор диаметра сверла производят исходя из возможности точного сверления, если при выборке тела обломыша из резьбового отверстия будет использоваться сверлильный станок и сверление будет точным можно сразу использовать сверло размером 2/3 Ø диаметра отверстия.

В случае ручного сверления дрелью рекомендуется произвести сверление в два этапа: первый сверлом ½ диаметра отверстия, второй размером в 2/3. В заключении для удаления остатков метала и ревизии резьбы производят прогон отверстия метчиком соответствующего размера и шага.

Ослабление прикипевших шпилек

Причинами большого сопротивления откручивания шпилек является прикипание и закоксованность контактируемых резьб деталей, в результате действия естественной и химической коррозии метала, а также возможного использования в технологии сборки фиксирующих составов. Продукты коррозии образуют монолитные образования в местах контакта деталей и создают дополнительное абразивное сопротивление при откручивании. Особенно данный эффект проявляется у деталей подверженных постоянному нагреванию, где циклические процессы окисления ускоряют коррозию, таких как: болты и шпильки на впускных, выпускных коллекторах двигателя, крепления фланцев турбин и выхлопных труб, шпильки крепления и затяжки ГБЦ.

Для более лёгкого удаления прикипевших резьбовых деталей перед демонтажом рекомендуется произвести нагревание детали, в которую вкручен крепёжный элемент. При расширении нагретой части в местах сопряжения монолитная накипь и коррозийные отложения будут разрушатся. Дополнительные постукивания в торец шпильки и с боков послужат ускорением разрушения. В некоторых случаях для получения эффекта ослабления производят нагревание несколько раз. Также для облегчения работы резьб не забывайте пользоваться проникающими в сопряжения смазывающими средствами типа WD-40.

Особенности удаления шпилек из алюминиевых, чугунных и стальных деталей

Нагревание деталей из стали и чугуна можно осуществлять газовой горелкой, пояльной лампой в плоть до покраснения. При этом чугунную деталь нельзя резко принудительно охлаждать так как резкий перепад температуры может привести к образованию трещин. Выкручивание можно осуществлять как нагарячую так и после остывания.

Детали из алюминия, ввиду более низкой температуры плавления материала, разогревают термофеном или щадящем факелом пояльной лампы без покраснения максимум не выше 200°С, либо греют только стальную шпильку с последующей попыткой выкручивания после остывания.

Для справки! — температура плавления алюминия 660°С, чугуна и стали 1300°С, а коэффициент линейного расширение алюминия при нагревании в два раза выше чем у стали или чугуна.

Рекомендации по применению инструментов

При выворачивании с захватом за наваренную гайку в место рожковых гаечных ключей используйте накидные ключи или торцевые головки с захватом типа Super Lock, которые обеспечивают надёжное соединение с гайкой и равномерное распределение приложенного усилия на грани гайки при откручивании. Для выкручивания используйте воротки вместо трещётки.

Используя инструменты с хрупкими калёнными рабочими наконечниками (отвёртки, бородки, клинья-торкс, сверла) избегайте возможного слома рабочей части инструмента в высверленных отверстиях сломанной детали, так как застрявший твёрдосплавный обломок достаточно сложно будет удалить высверливанием.

Используя ручное сверление электродрелью, старайтесь работать на щадящих оборотах в несколько этапов для обеспечения охлаждения сверла и эффективности выборки метала. Кроме этого небольшие обороты позволят выполнить более точное сверление.

При наличии в дрели режима левого вращения используйте сверло с левым сверлением. Данный режим может позволит ослабить сопряжённые резьбы в процессе сверления и в некоторых случаях выкрутить обломок без использования дополнительных инструментов.

Как выкрутить сломанную шпильку: обзор эффективных способов

Сломанная шпилька: почему это происходит

Чаще всего шпилька ломается при оказании большой силы. Если мастер не рассчитал свои усилия и сильно перекрутил метиз. Сломанная шпилька на авто – это проблема, с которой преимущественно сталкиваются владельцы поезженных автомобилей. Если шпилька с годами приржавела к резьбе, это означает, что авто неправильно эксплуатировалось или хранилось. Повышенная влажность могла привести к коррозии шпильки. Поскольку шпильки находятся в постоянном контакте с водой, вероятность образования ржавчины высокая.

Еще один фактор, из-за которого проблемно выкрутить шпильку из блока, — это воздействие высоких температур. При нагреве выпускного коллектора температура детали может достигать 500 градусов. Следовательно, это приводит к разрушению и деформации. Коррозия – это процесс, который может длиться годами.

Как ломаются шпильки и что делать в этих случаях

Облом шпильки зависит от конкретной ситуации. Однако, независимо от способа облома, перед владельцем авто стоит непростая задача – как выкрутить сломанную шпильку из блока. Лучше всего, когда деталь ломается уже на выходе. Получается, что несколько сантиметров метиза оказываются на поверхности. К ней легко подобраться и можно попытаться вытащить из отверстия. Если шпилька обламывается заподлицо с деталью, вам повезло. В этом случае можно высверлить шпильку без особых трудностей.

Пошаговая инструкция, как выкрутить шпильку из основного блока:

Для начала нужно настроиться на то, что для сохранения резьбы придется приложить усилия, проявить терпеливость и действовать поэтапно. Спешка не приведет ни к чему хорошему, поэтому не стоит рисковать. Исправлять ошибки и восстанавливать блок тяжелее, чем придерживаться простой инструкции и с первого раза вытащить болт.
Заранее купите средство для выкручивания шпилек. Это специальный химический раствор, использование которого позволит ускорить процесс. Обратитесь в автосервис, где вам подскажут эффективный состав. Наиболее популярными считаются консистенции на основе молибдена или графита.
На первом этапе стоит попробовать самый простой способ высверливания шпильки. Понадобятся сверло и дрель. Нужно проделать отверстие под отвертку.
Еще один отличный вариант, который у многих срабатывает при откручивании шпилек – газовая горелка. Суть заключается в том, чтобы нагреть саму деталь в блоке без наружной части. Обязательно держите рядом огнетушитель, чтобы в критичных случаях отреагировать на возгорание.
Отверткой расшатывает шпильку. Через время метиз удастся вытащить.

Как выкрутить обломанную шпильку путем высверливания?

Если вы у вас не получается вытащить шпильку с помощью инструментов, которые есть под рукой, можно воспользоваться высверливанием. Это сложный метод, который требует определенного навыка. Если вы раньше не сталкивались с проблемой, как выкрутить шпильку, мы расскажем подробнее о высверливании.

Недостаток этого способа заключается в том, что существуют риски повреждения других конструктивных деталей. Например, можно задеть блок или ГБЦ. Дрель нужно хорошо удерживать и контролировать ее направления в процессе работы. Поскольку чаще всего шпильки производят именно из прочной стали, а корпус коллектора – это чугунный элемент, сверло будет направляться в сторону именного мягкого материала в противоположную сторону от прочной шпильки. Особенно часто это случается при работе с ограниченным пространством. При расположении дрели под небольшим углом есть риск задеть мягкие материалы других соседних деталей.

При высверливании важно изначально правильно обозначить центр шпильки. Сделайте отметку на метизе с помощью тонкого сверла. В последующем вы будете ориентироваться на эту точку. После этого выберите утолщенное сверло и сделайте то же самое.

Сверло постоянно должно располагаться по центру. Таким образом, вы сможете сделать стенки максимально тонкими. Затем достаточно будет воспользоваться пинцетом или тонкой проволокой, которые помогут измельчить шпильку. Понадобится время для извлечения обломков. Здесь нет места спешки, поскольку неправильные действия могут обернуться повреждением ГБЦ.

Как выкрутить поврежденную шпильку кондуктором?

Как выкрутить сломанную шпильку специальным инструментом?

Экстракторы – это специальные приспособления, предназначенные именно для вытаскивания ржавой, сломанной шпильки из отверстия. При использовании этого метода сначала нужно зацепить метиз, а затем его выкрутить.

На первом этапе проделываем отверстие в центре шпильки. Затем подбираем конусообразный или цилиндрический инструмент, заклиниваем и проворачиваем. Легкими движениями вы сможете вывернуть обломанную шпильку. Это рабочий способ, как можно выкрутить сломанную шпильку без повреждения других деталей.

В продаже можно найти несколько вариантов экстракторов. По мнению специалистов, это лучший способ выкручивания болтов. Он не всегда срабатывает, но попробовать нужно.

Как выкрутить сломанную шпильку: нестандартное решение

Этот способ предлагают специалисты в тех случаях, когда вы уже перепробовали несколько радикальных вариантов. Химический способ – это нестандартное решение сложившейся проблемы, но обратить на него внимание стоит.

Для выкручивания остатков шпильки после его разлома или коррозии вам понадобится лимонная кислота, сверла, термометр. Также подготовьте капельницу или сделайте самодельную, воздушный ТЭН больше 1 кВт.

Изначально нужно обозначить центр сломанной шпильки. По углублению шпильки просверливаем отверстие. Затем берем сверло больше диаметра и утолщаем его. Чтобы минимизировать риски поломки сверла, нужно сделать проходы с увеличением. Делаем все постепенно, без резкого перехода на сверла широкой окружности. Задача – насколько это реально высверлить шпильку. На месте сверления шпильки должна остаться только резьба.

Во время работы контролируйте направление сверла. Главное, не зацепить сам блок. По окончанию высверливания, когда вам удалось добиться поставленной цели, можно переходить к приготовлению кислотного раствора. Разбавленную теплой водой лимонную кислоту нужно залить в просверленное отверстие. Поскольку через время жидкости станет меньше, что объясняется испарением воды, нужно будет подливать кислоту. Удобно использовать капельницу. Это позволит поддерживать нужный уровень жидкости. Резьба должна всегда быть заполнена водой.

Параллельно с капельным окислением нагревают блок. Это осуществляется путем прикладывания ТЭН. Подсоединяется он через терморегулятор. Придерживаемся температурного режима 80 градусов. Для защиты цилиндров используйте бумагу. Обязательно пропитайте ее маслом. Это отличный способ защитить цилиндры от воздействия лимонной кислоты.

Помните, что лимонная кислота через время может терять свои свойства. Для поддержания реакции периодически меняйте жидкость в отверстии. Это неплохой и действительно рабочий способ, как выкрутить сломанную шпильку самостоятельно. Сколько времени понадобится для достижения цели, сложно обозначить. Все зависит от причины облома, состояния, размера шпильки, ее расположения.

Как выкрутить прикипевшую шпильку: пошаговый лайфхак

Есть ряд тонкостей, которые важно учитывать при откручивании ржавой шпильки из блока. Возьмите на вооружение пошаговую инструкцию, как выкрутить деформированную шпильку:

главное правило – сохранить целостность резьбы. Для начала попытаемся с помощью молотка нанести удары вдоль оси шпильки;
подбиваем боковые части шпильки. Чтобы не повредить шпильку, накрутите с одной стороны гайку;
залейте деталь химическим раствором проникающего действия. Например, жидкий ключ способен облегчить процесс выкручивания шпильки из отверстия. Он уменьшает соприкосновение детали и отверстия;
если для высверливания вы используете ручной инструмент, увеличьте прикладываемую силу. Этого можно добиться путем накручивания удлиненного воротка;
для прощения задачи используйте гайковерт;
если долгое время шпилька не хочет выкручиваться, попробуйте путем нескольких нагревов и остываний уменьшить соприкосновение между элементами.

При вытаскивании шпильки рационально применять прочные инструменты. Важно не допустить слизывание граней шпильки.

Вывод: как выкрутить сломанную шпильку

Если снаружи нет даже нескольких миллиметров шпильки, вытащить ее из блока реально несколькими способами:

путем наваривания нескольких сантиметров изделия. Когда у вас будет выступ, вы сможете его задеть и попытаться выкрутить с помощью специальных инструментов;
с применением экстрактора. По своей конфигурации он напоминает метчик. После выравнивания напильником и высверливания берем инструмент и постепенно выкручиваем шпильку;
экстрактор можно также использовать по левой резьбе шпильки. В результате образуется обломок, который можно будет выкрутить;
высверливать середину шпильки. Когда стенки будут тонкими, просто извлеките остатки материала из отверстия.

Чтобы понять, как выкрутить шпильку, нужно начинать с простых методов. Если они не срабатывают, тогда уже переходить к более радикальным способам. Всегда существуют риски повреждения блока, поэтому важно придерживаться правил. Мы собрали для вас полезную информацию, как выкрутить шпильку. Найти правильное решение можно только при оценке всех существующих факторов. Исходите из конкретной ситуации, чтобы с минимальными затратами денег и сил выкрутить шпильку.

При высверливании можете экспериментировать с количеством оборотов дрели. Чередуйте обороты, чтобы послаблять резьбу и вывернуть шпильку. Подберите сверло с левым направлением, которое поможет расшатать остатки шпильки и вынуть их из резьбового гнезда. Сверление проделывают в несколько проходов, начиная с маленького диаметра, и постепенно его увеличивая.

Несколько способов выкрутить обломанный болт.

В процессе ремонта автомобиля или другой техники, может случиться неприятная ситуация, когда болт или шпилька обрываются. Причем ломаются они по закону подлости вровень с деталью или что еще хуже в глубине детали. Таким образом обломанная резьба получается, как бы утоплена в деталь.

Как правило, болты и шпильки ломаются при откручивании, если они сильно заржавели и прикипели. Также их можно сломать при закручивании, если к ним приложить сильно большой крутящий момент.

Существует несколько способов решить данную проблему. Причем выбор способа зависит от конкретной ситуации. Рассмотрим каждый способ отдельно.

Подготовка к откручиванию.

Если болт заржавевший и при его откручивании не будет использоваться сварка, то его следует смазать проникающей смазкой. Нет смысла смазывать соединение, а потом выжигать смазку.

Можно взять распространённую и хорошо себя зарекомендовавшую смазку WD-40. Или можно сделать смесь из керосина и машинного масла в пропорции 1:1 и этой смесью залить болт. После смазывания желательно подождать некоторое время, например 1 час. Смазке нужно время, чтобы проникнуть во внутрь соединения.

Как засверлить обломанный болт, чтобы не повредить резьбу.

Если болт обломан в глубине детали, то в этом случае для центрирования сверла можно использовать металлическую втулку. Её наружный и внутренний диаметры подбираются по диаметру сверла и диаметра отверстия корпусе детали. Данную втулку можно заказать у знакомого токаря или сделать ее из подходящей по диаметру металлической трубки.

Также можно взять сверло большего диаметра, которое походит под диаметр отверстия в корпусе и засверлить им небольшую центровку-углубление для следующего сверла. После берем сверло меньшего диаметра и по ранее сделанной центровке сверлим.

Существуют специальные центровочные сверла. Они в основном применяются при выполнении токарных работ. Таким сверлом можно легко выполнить центровку без риска повредить резьбу, а затем уже высверлить отверстие обычным сверлом.

Выкручиваем сломанный болт с помощью экстрактора.

Что такое экстрактор? Это специальный инструмент в форме конусного сверла с левой спиралью. Данный инструмент имеет повышенную прочность, то есть должен быть каленым. Это относится только к качественному инструменту. Китайские поделки бывают изготовлены почти из “пластилина”.

Как работает экстрактор? Он вкручивается предварительно просверленное отверстие в обломанной шпильке своей левосторонней конусной резьбой до тех пор, пока его не заклинит в нем. Дальнейшей крутящий момент приложенный к нему приводит к выкручиванию шпильки, так как она в большинстве случаев имеет правую резьбу.

Нужно понимать, что экстрактор — это не панацея. У него есть свои недостатки.

Во-первых, он требует предварительно просверленного отверстия в обломанной шпильке. Не во всех шпильках можно просверлить отверстие. Если она окажется каленой, то есть очень твердой, то сверло может не взять ее. В этом случае придется отказаться от использования экстрактора.

Во-вторых, экстрактор из-за своей конусности раздавливает шпильку и еще больше ее заклинивает в теле детали.

В-третьих, сам экстрактор может сильно усугубить проблему, если сам обломается внутри. Это самый плохой вариант. В итоге можно получить вместо “мягкой” шпильки обломок твердого экстрактора, который дополнительно своей конусностью подклинил шпильку.

Выкручиваем сломанный болт с помощью подручных инструментов.

Если под рукой нет экстрактора, то можно воспользоваться битой типа звездочка – torx, трехгранным напильником, разверткой, шестигранником или обычной отверткой. Отвертка должна быть с металлической ручкой, так как по ней нужно будет бить молотком.

Для всех инструментов, кроме обычной отвёртки порядок действий одинаковый.

Предварительно в обломанной детали сверлим отверстие немного меньшего диаметра, чем диаметр инструмента. После инструмент забивается в отверстие и своими гранями расклинивается в нем. Теперь можно пытаться выкручивать.

Опять же минус этого способа в том, что инструмент так же, как и экстрактор будет расклинивать шпильку в корпусе детали. К том уже существует вероятность, что данный инструмент может поломаться в процессе работы, что еще более усугубит ситуацию, так как весь этот инструмент является каленым, ну кроме обычной отвертки.

Способ с применением отвертки рассмотрим подробнее.

Плюс этого способа в том, что отвёртка не расклинивает болт в его посадочном месте, следовательно, усилие, которое необходимо приложить, чтобы его выкрутить, будет меньше, чем при применении экстрактора, звездочки или развертки.

Минус в том, что необходимо будет сверлить два отверстия вместо одного.

Суть способа заключается в том, чтобы сделать шлиц под отвертку. Для этого сверлим два отверстия рядом глубиной примерно 5мм, стараясь, чтобы они частично перекрыли друг друга.

Если не получилось правильно просверлить отверстия, то сверлим тело детали между двумя отверстиями старясь их вместе соединить для получения одного целого шлица.

После ставим в шлиц отвертку и откручиваем. При откручивании можно одновременно бить по отвертке или можно применить ударную отвертку.

Также можно попробовать выкрутить болт с помощью двух отдельно просверленных отверстий, которые частично не перекрывают друг друга. Для этого нужно взять обычный гвоздь и согнуть из него скобу. Вставив данную скобу в отверстия и взяв разводной ключ можно попробовать выкрутить .

Сверлим обломанный болт сверлом с левой спиралью.

Существуют сверла с левой спиралью, у них сверление металла происходит при вращении против часовой стрелки. Сначала можно обычным сверлом небольшого диаметра просверлить центровку, затем уже левым сверлом большего диаметра постепенно высверливать тело обломка. Обязательно нужно контролировать направление сверления, чтобы не повредить резьбу. При этом остатки обломка будут сами выкручиваться, так как сверло своими гранями цепляет его в нужном направлении на откручивание. Если все же будет немного повреждена резьба, то ее легко поправить соответствующим метчиком.

Все вышеуказанные способы выкручивания могут подойти для несильно заржавевших болтов. Если он сильно прикипел в своём резьбовом соединении, то в этом случае нужно что-либо посерьезнее.

Выкручиваем обломок с помощью другого болта.

Данный способ может подойти не для всех ситуаций, так как требует дополнительного инструмента, который будет не у каждого мастера. Также для обломков небольшого диаметра этот способ, тоже не подойдет.

Суть данного способа заключается в том, чтобы в теле обломка по центру просверлить отверстие под резьбу меньшего диаметра, чем диаметр обломка. Затем метчиком в отверстии нарезаем левую резьбу и вкручиваем болт с левой резьбой. Теперь если его крутить против часовой стрелки он будет плотнее закручиваться в обломок и одновременно его выкручивать.

Выкручиваем обломанный болт с помощью сварки.

Сварка дает ряд преимуществ.

Во-первых, она сильно и быстро нагревает обломок, тогда как корпус детали остается холодным. В связи с температурными расширениями металла, происходит раскоксовывание прикипевшей резьбы.

Во-вторых, создает прочное соединение с обломком.

В-третьих, помогает в случае, если обломок сделан из высокопрочной стали и является каленым. В этом случае высверлить его довольно проблемно, и сварка здесь подойдет лучше всего.

Если обломок твердый и каленый, то он изготовлен из сталей, которые не предназначены для сварки. В справочниках сталей в таких случаях пишут ограничено свариваемая сталь или не предназначенная для сварки. Но нам нужно привариться, что делать в этом случае? Нужно просто взять и варить, но после сварки ни в коем случае не охлаждать место сварки водой или каким-либо другим способом. Нужно дать сварному соединению медленно остыть. Тогда сварочный шов не будет трескаться из-за разности температурных расширений материала обломка и привариваемой детали. Также после нагрева обломка и его медленного остывания происходит отпуск металла, то есть он будет терять свою твердость и становиться мягче. Правда это будет в том случае, если он нагрелся до красна и медленно остыл. Даже если обломок сделан из мягких не закаленных сталей, то есть легко берется сверлом, то и в этом случае лучше не охлаждать место сварки.

Приведу пример. Деталь может быть изготовлена из стали ст45. Данная сталь является ограниченно свариваемой, имеет прочность в два раза большую, чем сталь 3 (самая дешевая и мягкая) и может быть закалена. Если ее закалить, то сверло ее не возьмёт или будет сверлить очень тяжело. Если сталь не каленая, то сверло легко ее просверлит. Если привариться к обломку из такой не закаленной стали и резко охладить сварное соединение, то с большой вероятностью при охлаждении образуются микротрещины на границе сварки и обломка, и при его выкручивании сварку будет отрывать.

Итак, используем сварку. Здесь возможно несколько вариантов.

• Если болт обломан в уровень с корпусом, в который он вкручен или немного вступает из него, то можно одеть на него подходящую по диаметру шайбу и приварить ее изнутри шайбы. Затем к шайбе приварить гайку и выкрутить болт. Почему сначала шайба, а затем гайка? Шайба тоньше гайки и лучше проваривается, соединение получается более прочным, хотя можно обойтись без неё.

Вместо шайбы и гайки можно использовать полоску металла толщиной 2-3мм. Сначала сверлим в полоске подходящее отверстие, одеваем на болт, свариваем и выкручиваем.

После сварки нужно обязательно дать остыть сварному соединению, а потом выкручивать. Пока обломок горячий, он из-за температурных расширений расклинивается в резьбовом отверстии.

• Если деталь обломана глубоко, то её можно выкрутить с помощью металлической трубки, вставленной в отверстие. Сварку следует производить электродом через отверстие в трубке. Этот способ нужно использовать если шпилька вкручена в алюминиевый или чугунный корпус. Тогда исключается вероятность, что трубка или шпилька приварится к корпусу. Если же она вкручена в стальной корпус, то лучше воспользоваться каким-либо другим способом.
• Если шпилька обломана на небольшой глубине от поверхности корпуса, то можно ее нарастить сваркой до уровня, когда к ней можно будет приварить гайку или полоску металла. Чтобы сварное соединение получилось более прочным следует по центру шпильки просверлить небольшое отверстие и затем сварку начинать с заваривания данного отверстия. Таким образом будет увеличена площадь сварного шва.

Что делать, когда ничего не помогает или сильно повреждена резьба болтового соединения?

Просверлить отверстие большего диаметра и нарезать новую резьбу.

Если обломанная деталь каленая и сверло ее не берет, то можно попробовать ее нагреть до красна и дать медленно остыть. Ни в коем случае не охлаждать водой или иным способом! Нагреть можно с помощью сварки или резака. Такой нагрев и остывание следует проделать несколько раз. Таким образом произойдет термический отпуск металла, и деталь станет мягче. После можно пробовать ее высверливать. В алюминиевом корпусе не желательно нагревать её до красного цвета. Есть вероятность коробления корпуса в месте нагрева или его расплавления.

Что делать если сломался экстрактор, сверло или шестигранник в обломке?

Можно вытравить их азотной кислотой. Одно условие – корпус, в который вкручена обломанная деталь должен быть из алюминиевого сплава. Азотная кислота является одной из самых сильных кислот. Она хорошо растворяет металлы, но при этом не трогает алюминий. Химическая реакция займет несколько часов, примерно 10-24, все зависит от свойств стали, диаметра обломка и температуры окружающей среды. Азотную кислоту необходимо разбавить водой перед применением. Например, кислоту 57% разбавляют водой в пропорции 1:1. То есть кислоту необходимо разводить до 30-35%. В процессе химической реакции азотная кислота будет сама восстанавливаться и одновременно разрушать металл.

Азотная кислота ядовита, поэтому будьте осторожны при ее применении и старайтесь не вдыхать ее пары.
