Жаровая труба для горелки бабингтона

Изготовление своими руками мазутной горелки Бабингтона

Самодельная горелка Бабингтона позволит отапливать помещение, используя в качестве топлива масло и другие продукты нефтепереработки. Компактные аппараты отличаются универсальностью использования, имеют простую конструкцию, эффективны и полностью решают проблемы с теплом в доме. Изготовить самостоятельно горелку Бабингтона не составит труда, что позволяет существенно сэкономить на покупке дорогостоящих заводских теплогенераторов.

1. Общие сведения
2. Назначение отопителей
3. Преимущества и недостатки
4. Автоматика котлов
5. Самодельные горелки Бабингтона

Автономные котлы отопления, работающие на тяжелом топливе, появились ещё в середине прошлого века. В 1969 году инженер Роберт Бабингтон запатентовал горелку уникальной конструкции, которая оснащалась распылителем воздуха, что позволяло обеспечить максимально полное сгорание топлива, отличные показатели эффективности отопителя и безопасность устройства. Первые модификации котлов Бабингтона применялись в военных целях и предназначались для работы на дизельном топливе.

В последующем благодаря модернизации конструкции появилась возможность использования отработанного масла и других тяжёлых продуктов нефтепереработки.

Принцип работы горелки Бабингтона отличается от классических масляных котлов. Топливо, то есть отработка или другое масло и смесь воздуха, подается при помощи форсунок и маломощных насосов. В качестве рабочей поверхности используется полусфера, на которую стекает дизель или отработка, образуя тонкую пленку. В центре форсунки имеется небольшое отверстие с диаметром не больше 0,3 миллиметров. Сквозь имеющееся отверстие подается сжатый воздух, что позволяет оторвать от масляной пленки часть поверхности, получив насыщенную топливовоздушную струю.

Насыщенная топливовоздушная смесь поджигается, образуя мощный и устойчивый факел пламени. Огонь направляется в котел или топку печи, где через стенки или напрямую нагревает водяную рубашку с циркулирующим внутри теплоносителем. Непосредственно под полусферой находится одна или сразу несколько емкостей для истекающего топлива, что позволяет отбирать избыток отработки, направляя его через насос снова в камеру сгорания.

Для улучшения показателей КПД горелки с одновременным снижением расхода топлива используемое отработанное масло дополнительно подогревается, что позволяет обеспечить следующее:

Подогретое топливо образует на рабочей поверхности тонкую пленку, которая лучше распыляется насыщенным потоком воздуха.
Мельчайшие капли в воздушной струе с легкостью поджигаются, что в последующем улучшают показатели горения печки.
Сокращается расход топлива, одновременно повышается КПД отопительной установки.

Подогрев топлива может выполняться как при помощи электрических теплонагревающих элементов, так и за счёт дополнительного отвода тепла от самой горелки. В первом случае котел энергозависим, а его максимальные показатели эффективности и топливной экономичности достигаются лишь при наличии подключения к электричеству.

Первоначально котлы Бабингтона предназначались для отопления подсобных помещений и промышленных объектов.

Однако в последующем благодаря появлению компактных и универсальных установок сфера их использования существенно расширилась. Основное назначение таких теплогенераторов следующее:

Обогрев дач и загородных домов.
Устанавливаются в гаражах и ремонтных мастерских.
Применяются в качестве основного или дополнительного способа нагрева промышленных объектов.

В каждом конкретном случае выбор отопителей будет зависеть от площади помещения, мощности установки, а также наличия доступного топлива. Обогревать дом, используя биодизель или солярку, экономически невыгодно.

А вот при наличии большого количества отработки или аналогичных недорогих продуктов перегонки нефти можно существенно уменьшить затраты на проживание в частном доме.

Основным преимуществом горелки Бабингтона с наддувом является возможность использования тяжёлых разновидностей жидкого топлива. Самодельный котел может работать на отработке, солярке, мазуте, растительном масле, биодизеле и керосине. Даже при наличии в топливе парафина, воды и различных других загрязнений обеспечивается качественная работа горелки, которая эффективно нагревает помещение. Необходимо лишь помнить о том, что при переходе с одного вида топлива на другой потребуется перенастроить котел, в том числе изменить объем дозирования воздуха, поступающего в камеру сгорания.

Конструкция масляной горелки отличается простотой, что позволяет выполнить все работы самостоятельно. Однако правильно дозировать воздух и топливную смесь бывает затруднительно. Необходимо использовать сразу два насоса, которые имеют функцию тонкой регулировки. Также потребуется обеспечить полную герметичность всех соединений, что исключит подсос воздуха, а, следственно, и ухудшение показателей эффективности оборудования.

В процессе эксплуатации горелки может забиваться микроскопическое сопло, что приводит к проблемам с подачей воздушной смеси, ухудшая тем самым качество сгорания топлива. Рекомендуется выполнять полную прочистку всей системы раз в несколько месяцев при условии интенсивной эксплуатации отопительного котла.

Также потребуется позаботиться о соответствующих мерах пожарной безопасности.

Горелка и отопительный котел устанавливаются на удалении от легковоспламеняемых предметов, а пол и близлежащие стены необходимо отделать пожаробезопасными материалами. При установке масляной горелки следует держать под рукой заправленный порошковый огнетушитель, что позволит при появлении возгорания быстро справиться с огнем.

Имеется возможность дополнительного оснащения горелки управляющей автоматикой, что существенно расширяет функционал техники. Блок управление будет отвечать за интенсивность работы горелки, повышает ее безопасность, существенно улучшает показатели экономии топлива.

Отдельные схемы исполнения горелки подразумевают наличие дополнительного контроллера и установленных датчиков температуры воды и пламени. Блок управления получает с внешних модулей нужную ему информацию, при необходимости закрывает клапан на топливной магистрали или отключает насос. Можно использовать как уже готовую автоматику, так и выполнить ее самостоятельно.

Популярностью пользуются комбинированные установки, которые могут работать на отработке и другом биотопливе, а при необходимости нагрев теплоносителя может осуществляться от встроенных электрических элементов. Изготовленная своими руками масляная горелка универсальна в использовании, она позволяет решить проблемы с теплом в помещении, существенно повышая комфорт проживания в частном доме.

Приобрести изготовленные заводским способом горелки Бабингтона проблематично. Большинство производителей отопительной техники не выпускает такие котлы, а у имеющихся на рынке модификаций стоимость будет сопоставима с лучшими газовыми и твердотопливным моделями. Поэтому большинство домовладельцев изготавливают мазутную горелку своими руками или заказывают ее выполнение опытному мастеру.

Можно найти различные чертежи горелки Бабингтона своими руками, что позволит ознакомиться с принципом работы такого отопителя и изготовить его самостоятельно.

Для выполнения простейшей модели горелки на отработанном масле потребуется следующее:

Полый шар или полусфера, из которой будет выполнена рабочая поверхность.
Сопло выполняется из металлической трубки длиной не более 200 миллиметров.
Медная трубка для топливного тракта диаметром 10 миллиметров.
Металлическая или пластиковая трубка, которая отвечает за подачу воздуха.
Резьбовые фитинги для соединения трубок подачи топлива и воздуха.

Перекачка отработанного масла может выполняться с помощью небольшого насоса от мотоцикла или автомобиля ВАЗ. Компрессор для воздуха следует использовать маломощный, отлично подходит помпа от старого холодильника, которая обеспечивает номинальное давление в 2 Бара.

В импровизированной форсунке-полусфере потребуется высверлить калибровочное отверстие малого диаметра. Именно от качества выполнения сопла будет зависеть в последующем эффективность горелки. Потребуется использовать тончайшее сверло, которым выполняется отверстие толщиной не более 0,4 миллиметра.

Выполнение больших по диаметру отверстий приведет к существенному увеличению расхода топлива, при этом ухудшаются показатели эффективности котла. При наличии на форсунке толстых сопел существенно усложняется розжиг горелки, а в последующем сложно поддерживать равномерность горения, котёл будет часто тухнуть, требуя повышенного внимания и постоянного обслуживания.

Выполнив отверстие в форсунке, к шару подводят трубку для подачи воздуха, на которой устанавливается тройник. В него сверху пайкой врезается штуцер, к которому подсоединяется подающая топливо медная магистраль.

Далее монтируют теплонагревающий элемент для подогрева отработки. Внутри полусферы устанавливают электрический ТЭН с терморегулятором. Около нагревателя выполняют несколько витков трубки, отвечающей за подачу топлива. Это позволит подогреть жидкость на 5−10 градусов, улучшив ее сгорание и повысить КПД котла.

Нижний выход в тройнике предназначен для стекания и сбора отработки. Непосредственно под форсункой устанавливают бак-отстойник, в который выводят забор для топливной магистрали.

Электрический розжиг горелки выполняется на основе одной или двух автомобильных свечей зажигания. Их вкручивают в начале сопла, подключая к электричеству. Также потребуется установить пусковое электрореле, что позволит получить стабильную искру, которая необходима для розжига горелки.

Изготовив своими руками котел Бабингтона, можно использовать в качестве топлива мазут, отработанное масло, биодизель и другие тяжелые продукты нефтепереработки. Автоматический аппарат будет иметь регулятор интенсивности горения, при этом имеется возможность самостоятельного изготовления отопителей мощностью до 30 кВт. Сейчас можно найти многочисленные чертежи горелок Бабингтона, которые отличаются универсальностью и функциональностью использования. Необходимо лишь руководствоваться такой документацией, выполняя отопители в полном соответствии с чертежом и схемой.

Читать еще: Как правильно спаять полипропиленовые трубы для отопления?

Форум самодельщиков: Горелка Бабингтона — Форум самодельщиков

Обсуждения
Пользователи
Чат
More
- Follow Us on Twitter
- Like Us on Facebook
- Subscribe on Youtube

Самоделки
Полезные самоделки в хозяйстве

Правила форума
Просмотр новых публикаций

Пройдя короткую регистрацию , вы сможете создавать и комментировать темы, зарабатывать репутацию, отправлять личные сообщения и многое другое!

All Categories
Всеобщий хелп форум
- Хелп по самоделкам
- Хелп по компьютеру
- Хелп по радиоэлектронике
- Хелп по моделям
- Веб-программирование
Самоделки
- Самоделки из мусора
- Проекты самоделок
- Самоделки из бумаги
- Самодельные приколы и забавные поделки
- Эксперименты
- Самодельные бумеранги
- Самоделки для компьютеров и телефонов
- Полезные самоделки в хозяйстве
- Самоделки из дерева
Электрические самоделки
- Радиоэлектроника
- Радиоэлектроника для начинающих
- Аудио
- Высокое напряжение
- Блоки питания
- Кибернетика
- Разное
Хобби
- PenSpinning
- Фингербординг
- Рыбалка
- Фокусы
- Жонглирование
- Спорт
- Нумизматика
Различные модельки
- Плавающие модели
- Летающие модельки
- Ездиющие модели
- Реактивные модели
- Другое
Кулинария
- Закуски
- Супы
- Десерты
- Напитки
- Соусы
- Выпечка
Флудильня
- Домашние задания
- Словесные игры
- Юмор
- Компьютерные игры
- Разное
Жизнь форума
- Форум поддержки по функциям сайта
- Баги, недоработки, ошибки.
- Идеи по улучшению сайта
Аукцион — барахолка
- Куплю
- Продам
Архив
- Плагиат
- Музей

Горелка Бабингтона замечательная горелка на любом отработанном масле

#1 romka10.06

Изобретатель

Группа: Пользователи
Сообщений: 270
Регистрация: 27 May 11

Работая в автосервисе постоянно мучился с утилизацией отработанного масла, а тут увидел в сети интересный вариант горелки на отработке, причём масло можно использовать любой загрязнённости, хоть со стружкой, хоть с водой!
Идея проста: струйка масла попадая на криволинейную поверхность (сферу к примеру, или проще шар) растекается тонкой плёнкой, и вот в этой самой криволинейной поверхности просверлено отверстие диаметром 0,25мм, через которое выходит сжатый воздух, увлекая с собой и тонко распыляя масло.
Засорение такой горелке не грозит вообще, так как масло течёт снаружи форсунки, расход сжатого воздуха при этом до смешного мал, всего несколько литров в час как пишут, используют компрессора от сломанных холодильников и даже аквариумов.
Помимо использования сжатого воздуха есть ещё одно неудобство: лишнее масло стекая с шара требует подачи обратно в бак, то есть обязательна установка маслонасоса, с него я и начал постройку горелки, решил весь аппарат собрать в виде крышки на ведро, взял маслонасос от «Жигулей», приделал его через переходник к листу железа и установил сверху моторчик с редуктором от какой-то военной аппартуры, плюс собрал электронный регулятор оборотов чтобы иметь возможность регулировать обороты и соответственно подачу масла

Целый металлический шар не нашёл, а приварил кусочек нержавейки к болту М10, и согнул его как часть шара,затем просверлил по центру болта отверстие 5мм, со стороны шара запрессовал заглушку из алюминия и уже в ней просверлил отверстие 0,3мм, тоньше сверла не нашёл.
Форсунку вставил в чугунный тройник на 1,5дюйма, изготовил к тройнику основание в гидрозатвором (чтобы пламя не дай Бог по обратке в бак не проскочило)
вот общая схема, не судите строго, нарисовал как смог.

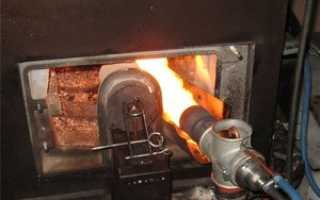

Вот горелка в сборе, по медной трубке завитой спиралью подаётся масло, так сделано для подогрева масла, чем оно жиже, тем тоньше распыление Вид спереди
Всё собрал, подогрел слегка спираль заранее, включил насос,дал воздух, и оно заработало. Ураа.

http://youtu.be/1axnsYOiNa4
Горит совершенно без копоти, очень жарко, я направил горелку внутрь дровяной печи ( по паспорту у печи мощность 11 квт. при использовании дров), по теплоотдаче горелка работает не хуже дров, то есть мощность вышла не менее десяти киловатт, что очень радует, расход воздуха реально до смешного мал, у моего компрессора утечки больше в разы, раз в полчаса подкачиваю немного и горит себе, горит. это горелка в работе, распыляет очень тонко!
Я очень доволен, хочу переделать горн с каменного угля на отработанное масло, и возможно по этому принципу сделаю у себя в мастерской отопление, придётся правда городить много автоматики для безопасной автономной работы.
Недостатков два: шумит громко и требует сжатый воздух, но народ вместо воздуха использует пропан, к баллону подключают редуктор и устанавливают давление 2кг/см, пишут что очень незначительный расход пропана. По давлению воздуха: при давлении меньше 1кг/см начинает плохо распылять, пламя жёлтое с копотью, при давлении больше 3 кг/см пламя срывается, горелка гаснет, самое то 2кг/см.

горелка Бабингтона на отработаном масле

Авторизуйтесь для ответа в теме

#1 профессор

winner 2008: best Manta

Наши пользователи

Cообщений: 809

Пол: Мужчина
Интересы: Все что связано с OPEL MANTA!
Авто: opel manta
Реальное имя: Иван
Место жительства: Город Ейск .Краснодарский Край

Вот собственно решил открыть тему. В наше холодное время я думаю вполне актуально.топить гаражи. боксы. дома.
Устройство и принцып работы можно расмотреть на ютубе.
http://www.forumhous. /threads/84957/ сдесь собераются истиные бабингтонщики
http://lunohodov.net. t. asc&start=0 сдесь на фото очень примитивно показано устройство горелки.

Сама горелка была придумана в 60 годах в америке. недавно был снят патент. чертежи оказались в общем доступе.
Сам собрал такую горелку.
1. подача масла. очень важно! состоит из резервуара.
насос масло (ваз.газ.мот урал.и.т.д) в моем случае это газ 402 мотор..валялся со сломаным приводом.
электро редуктора. можно с ваза. но лучше с иномарки. они мощьнее.
блок питания. нам в нашем случае достаточно 5 вольт на редуктор. был взят блок с компа 450 ватт. замыкаем зеленый с черным проводом в центре колодки (зеленый там единственный)
бросаем на желтый- черный (12 вольт) либо на красный- черный (5 вольт) нагрузку. любую. потом производим включение.
без нагрузки блок выйдет из строя после включения.
Депульсатор-устройство сглаживания подачи масло с насоса. Состоит из небольшого цилиндрического резервуара обьемом 50 граммов.С верхней подачей масла в него. обраткой по середине.и подачей топлива в горелку.
автоматического тена.. их в продаже полно. любой с регулятором температуры.

По порядку . резервуар.за основу возмем в пример алюминивый бидон. в нижней части устанавливаем тен. на крышке монтируем насос с приводом.таким образом что бы маслозаборник не доставал до дна бидона.! Иначе можно сжечь тен который будет без масла.

2. горелка .устройство корпус. можно взять трубу диамметр 60мм. либо крест сгон чугун. я собрал на тройнике. стоит 3 доллара.
вертыши к нему же.
Шар. это ввобще отдельная тема. нужен шар в идеале 40 мм. можно собрать горелку на двух шарах 20 мм как делал это американец(буду в скором времени такую соберать)
можно на одном шару.
за основу можно взять шаровую с авто любого. выбить шар с валом. закинуть его в печь(что бы отпустить метал иначе не просверлите)

отдать токарю чтобы он вам просверлил отверстие 3 мм. со стороны вала с резьбой. не доходя до стенки шара 1 мм.
далее берем сверло 0.25 мм и сверлим отверстие. для удобства можно накернить центр шара.( по окончанию сверления шар полируем)
где можно найти такое сверло? часовщики.у них точно есть. я лично нашел на рынке.
отверстие больше 0.30 не рекомендую. плохое перемешивание масло-воздух. плохое КПД.
В какой патрон зажать такое сверло? берем тонкий провод медный вытаскиваем оболочку .вставляем в него сверло .нагреваем зажигалкой. далее зажимаем в патрон.
биение минимальное. проверено мною.как один из краних способов.
можно взять иглу с шприца. в него вставить сверло. зажать в патрон.
можно попросить тех же часовщиков.чтоб они просверлили.
Очень важно! выдержать соосность отверстия. иначе факел будет бить в сторону.

Собераем чудо горелку. устанавливаем шар в крестовину.(просим токаря чтобы он сделал переходник.для возможности передвижения шара по оси внутри горелки)
монтируем подачу топлива с депульсатора.(на депульсаторе желательно установить кран -дозатор топлива.)
в нижней части креста монтируем обратку назад в бак.
в передней части креста со стороны шара устанавливаем сферическую крышку от вазовского бензонасоса с отверстием центре 20 мм .(он сделает нашу горелку гермитичной)
с задней стороны (резба шара. подаем воздух. желательно установить редуктор) делаем подачу вторичного воздуха. 4 отверстия 4-6 мм в корпусе крестовины.

Настройка.
1.включаем тен температура 65 градусов.сработало реле.
2. включаем насос (только после того как нагрелось масло. иначе навернете редуктор об густое холодное масло).
3 ждем пока масло прогонит через депульсатор и пойдет в обратку.
4. открываем кран дозатор смотрим как масло растекается по шару. важно чтобы первая капля шла по центру шара точно по отверстию.
5. прогоняем часть масла. наблюдая как справляется депульсатор со своей задачей. масло должно течь равномерно тоненькой струйкой без пульсации.
6. если все хорошо подаем воздух в нутрь шара . начиная с 3 атмосфер. смотрим как распыляется фракция.
7. двигая шар по оси можно добится правельного соотношения воздух-топливо. индивидуально для вашей горелки.

Читать еще: Как спаять полипропиленовые трубы в труднодоступных местах?

Первый пуск. тестим горелку в помещении
перед горелкой можно бросить кусок трубы 80мм диаметром. и длиной не более 170 мм. и направить туда горелку . Это будет вашей временной жаровой трубой.
Зажигаем горелку. по той же схеме как и (Настройки) с 1-4 пункт.
Зажечь можно горелку .газовым переносным балончиком..
Открываем воздух горелка должна зажется с первого раза.если же нет

Значит убавляем топливо краном на минимум .зажигаем воздухом с 2.7 атмосферы.
Прогреваем. добиваемся путем регулировок синего пламени без дыма.

Приблизительный расход топлива на отверстии 0.2 мм -700-1100 грамм. 17-20 килловат.

Моя горелка на двух отверстиях 0.2 мощность 50 килловат стоит в окрасочной камере на теплообменике.выдает солидную мощь при расходе 1.6 кило в час.

Любит любую отработку.Не боится воды. антифриза. мусора и присадок в масле. на забивается осадком в отличии от фирменых форсуночных горелок.
отличная безопасная горелка. сам корпус при работе не нагреватся выше 70 градусов.

Кому будет интересно. все раскажу.

в планах собрать автоматический микропроцессорный контролер . либо купить готовый.

opel8618s это нравится

#2 Свирепый бамбр

Северный деревянный омеготролль-тракторист с манией величия

Наши пользователи

Cообщений: 10 823

Пол: Мужчина
Интересы: гниль, митолл, опиль, бухать, гараж, болгарка, кувалда и горелка бабингтона, троллить покера.
Авто: опель омега а 1 шт, трактор 1шт, астра сарай 1шт, фронтера а 1шт, пиджера 1шт
Скайп: medved_11ru
Реальное имя: Сергей
Место жительства: г.Сыктывкар

Горелка Бабингтона для отработанного масла, конструкция в домашнем исполнении, достоинства и недостатки

При ближайшем рассмотрении выясняется, что фирменная аппаратура для грязного и нестабильного по качеству жидкого топлива дороговата и несколько капризна. В этом случае умельцев выручают горелки Бабингтона. Конструкция не критически сложная. Сделанные в домашних условиях самостоятельно образцы работоспособны. Но главное, горелка Бабингтона дает возможность достичь основную цель — максимально экономить на самой затратной коммуналке – на отоплении.

Почему выбирают горелку Бабингтона

Отработанное масло сложно утилизировать, некоторые организации не знают как от него избавиться. Между тем это отличный энергоноситель, со средней теплотворностью 1кВт /литр, т.е. на уровне солярки и бензина. Топить отработкой, если она достается бесплатно, крайне выгодно.
Сколько денег затрачивается на отопление частного дома?… Достаточно добыть 5 тонн условно-бесплатной отработки и… Но остается проблема ее сжечь.

Достоинство в том, что горелка Бабингтона может работать на самых загрязненных видах жидкого топлива. Качество может меняться даже в процессе непосредственного горения, при этом может снижаться энергоотдача, но работа аппарата остается стабильной.
Второе достоинство – состав топливной смеси не регулируется. В нормальной конструкции горение происходит всегда с переизбытком воздуха (кислорода), выгорает все, что может воспламеняться.
Техническое обслуживание зоны горения предельно простое или не требуется, т.е горелка, форсунка не выходит со строя по причине воздействия пламени — техника относительно надежная.

Как же это достигается в конструкции?

Недостатки простой горелки для отработки

В составе горелки Бабингтона находится компрессор для воздуха, а часто и насос масла (почему может не быть рассмотрим ниже). Это требует наличие электропитания, и обслуживания. Поэтому горелка энергозависимая и также с некоторой вероятностью технической поломки.
Второй недостаток — горелка работает с постоянной мощностью которая закладывается в ее конструкцию. Мощность можно менять ступенчато, меняя элементы конструкции (если такие есть в наличии) , но это слишком грубые и большие значения, например — 22, 35, 57, 70 кВт. Фактически аппарат может работать лишь в режиме «нагрел — остановился», но включать его нужно вручную….
Расжечь самодельную горелку Бабингтона можно разве что от какого-то факела или паяльной лампы. Нужно подать пламя в зону горючей смеси масла и воздуха, чтобы ее поджечь. Каждый раз, когда нужно включить отопление, нужно посещать грязную топочную. И тоже, чтобы выключить. Но почему все грязное?
Вся топливная система с открытыми масляными баками, с возможной ручной подноской масла, подразумевает наличие его паров, запаха, разливов. Недопустимо, чтобы из такого агрегатного цеха двери вели в дом непосредственно. Поэтому помещение с установленной горелкой Бангбинтона и котлом на который она может работать подготавливается специально отдельное, а также создается возможность механического перекачивания отработки из емкостей хранения.

Принцип действия горелки Бабингтона – в чем секрет

Принцип действия горелки для сжигания масла – формирование воздушной струи, которая бьет по потоку жидкости и распыляет ее. Смешивание кислорода и масла происходит непосредственно в камере сгорания.

Но главный секрет горелки Бабингтона — особая равномерность подачи топлива в зону горения под воздействием двух сил — поверхностного натяжения и гравитации — не зависит от работы каких либо механизмов. Топливо просто стекает вниз по металлической поверхности.

Отсюда и главное достоинство — возможность сжигать загрязненные смеси. На пути движения топлива нет узких мест, оно подается по широким трубкам и далее падает на поверхность которую обтекает….

Особенности конструкции

В основе конструкции полусфера (шар) по которой сверху вниз течет широким потоком топливо. В полусфере имеется очень узкое отверстие, через которое подается воздушная струя. Воздух распыляет на своем пути масло, образуя поток мелкодисперсное смеси , которая поджигается и благополучно сгорает.

Воздух в полусферу подается под небольшим давлением (до 0,5 атм) компрессором, а масло стекает из трубки — выравнивателя давления (один и тот же уровень с переливом). Но вязкость масла должна быть не высокой и стабилизированной. Для этого оно разогревается в медной трубке, которая обвивает в 2 – 3 витка горелку, что стабилизирует толщину потока на полусфере, а значит и мощность горения.

Производительность (мощность), фактически определяется площадью отверстия в полусфере и толщиной потока масла (его вязкостью), т.е. объемом масла которое распылит воздушная струя в единицу времени. Не распыленное масло стекает обратно в бак с насосом или в отстойник, в зависимости от конструкции.

И еще важный момент который иногда забывают: в сопле горелки делаются отверстия (желательно регулируемые), по которым затягивается вторичный воздух, с которым и происходит полное сгорание.

Сложности самостоятельного изготовления

Полусферы (шары) для горелки Бабингтона сделать самостоятельно возможно только высококвалифицированному токарю. Проблематично просверлить отверстия 0,35 мм – примерно на 35 кВт мощности. Или меньшего диаметра 0,25 мм – на 20 – 25 кВт. Или делается парочка отверстий – на 70 кВт, к примеру. Но главное – соосность этого отверстия и направления горелки, иначе…

Как делается шар (сфера) для масляной горелки можно увидеть в данном ролике.

В дальнейшем же эта ключевая деталь обрамляется всем необходимым «кто во что гаразд». Для обустройства горелки используется крестовина труб, отрезки труб, медная трубка для подачи топлива обвивающая горелку с которой оно подается в стабилизатор давления…. Самое простейшее дополнительное оборудование – компрессор воздуха с накопительным бачком (стабилизированное давление обязательно), бочка установленная повыше для топлива, чтобы оно стекало самотеком и такая же бочка под горелкой – куда уходят остатки. Можно посмотреть один из примеров такой конструкции….

Как сделать горелку Бабингтона

Идея об использовании отработанного масла в качестве энергоносителя для обогрева зданий далеко не нова. Ввиду большого количества отработки на станциях техобслуживания автомобилей, особенно грузовых, возникла проблема с ее утилизацией. Неудивительно, что появились различные агрегаты как заводского, так и кустарного изготовления, позволяющие эффективно сжигать данную субстанцию и получать от нее тепловую энергию. Одно из подобных устройств — горелка Бабингтона на отработанном масле, ее мы и рассмотрим в данном материале, а также расскажем, как ее можно сделать самостоятельно.

Что такое горелка Бабингтона?

Конструкция горелки, работающей на дизельном топливе, была запатентована Робертом Бабингтоном в 1979 году. Однако, срок действия патента истек, после чего вся информация об устройстве и принципе действия агрегата стала общедоступной, как и чертежи горелки Бабингтона. В результате многие мастера смогли повторить данную конструкцию, только вместо солярки в них применялось отработанное автомобильное масло, а позже и другие виды жидких масел.

Читать еще: Разметка трубы для реза под углом

Эффективно сжигать старые масла нелегко, так как отработка из того же автосервиса представляет собой смесь масел различной вязкости с большим количеством примесей. Также в малых долях там содержится бензин, дизельное топливо и даже антифриз. Все эти моменты учитывает конструкция горелок заводского изготовления, в них встроены фильтрующие элементы.

Другое дело – горелка Бабингтона, для ее работы никакого фильтрования не требуется, и вот почему. Топливо в ней стекает по сферической поверхности, образуя тонкую пленку, а по центру этой сферы проделано небольшое отверстие (0.1—0.3 мм в диаметре) для подачи воздуха под давлением. Основной принцип работы горелки на отработке состоит в том, что воздух, пробивающийся из отверстия, отрывает часть стекающего по поверхности масла. В результате получается факел из топливовоздушной смеси, способной к воспламенению.

Количество грязи в отработке влияет только на эффективность сжигания, горелка работает на отработке и не засоряется взвешенными в ней примесями, поскольку в топливном тракте нет узких проходов или отверстий с малыми диаметрами, как в форсунках. Отверстие здесь лишь одно, сквозь него проходит только воздух. Вместо сложной системы фильтрации устройство горелки на отработанном масле предусматривает подачу горючего на сферическую поверхность, а его излишки, не попавшие в факел, стекают вниз, в отстойник.

Непременным условием качественного сжигания есть предварительный подогрев старых масел. Это необходимо по 2 причинам:

Повышение текучести. Благодаря этому субстанция хорошо обволакивает поверхность сферы и при подаче воздуха лучше распыляется, образуя устойчивый факел аэрозоля.
Снижение температуры вспышки. С помощью нагретого масла проще обеспечить розжиг для горелки Бабингтон, а при работе она максимально использует энергию топлива, выделяя больше тепла.

Как функционирует данная горелка, наглядно показано на видео:

Чем отличается паяльная лампа от горелки Бабингтона

Часто работу горелки с наддувом сравнивают с горением всем хорошо известной паяльной лампы. И действительно, их устройство имеет определенные сходства. А вот принцип действия абсолютно разный. В паяльной лампе бензин, находящийся в закрытой емкости, подвергается воздействию избыточного давления воздуха, создаваемого ручным насосом. Этот воздух не смешивается с горючим, а только выталкивает его в наверх, к форсунке. По пути бензин прогревается и испаряется в кожухе трубы, после чего поступает в жиклер форсунки. Выходя из него, горючее смешивается с воздухом и сгорает, образуя мощный факел пламени.

Все происходит наоборот в вертикальной горелке Бабингтона на отработке. Через форсунку продувается воздух, а не топливо, при этом загрязненное масло не испаряется, а только подогревается до определенной температуры (не более 70 ºС). При этом жидкость сгорает не полностью, часть ее уходит в отстойник. Из-за того, что отработку испарить и подать сквозь форсунку в зону горения чрезвычайно сложно, изготовить горелку на отработке из паяльной лампы не представляется возможным. Как и заправлять бабингтоновский агрегат бензином, это не только неэффективно, но и просто опасно.

Преимущества и недостатки

Главное достоинство, из-за которого обрела широкую популярность самодельная горелка на отработке Бабингтон, — это ее всеядность, о чем уже говорилось выше. По сути, на сферическую поверхность можно лить какое угодно нагретое масло разумной степени загрязненности, правильно сделанная горелка будет все равно устойчиво работать. Не страшны ей и примеси бензина или антифриза, разве что их соотношение с маслом будет один к одному, тогда неизбежно возникнут проблемы. И то, это вовсе не повод избавляться от подобной смеси, для нормального функционирования горелки на отработанном масле ее потребуется хорошо разбавить «правильной» отработкой, а потом пускать в дело.

Другое преимущество – это простота конструкции, из-за чего мастера – умельцы быстро освоили данное изделие. И правда, изготовить «сердце» аппарата из шара или полусферы, помещенного в корпус, достаточно просто. Несколько сложнее организовать топливоподачу и нагнетание воздуха, да еще настроить всю систему, чтобы горелка Бабингтона, сделанная своими руками, работала устойчиво и безопасно. Но зато здесь есть широкий простор для внедрения различных технических решений.

Из серьезных недостатков агрегата бросается в глаза лишь один. Это постоянное наличие грязи в помещении, где функционирует горелка на жидком топливе. К сожалению, невозможно полностью исключить случайный разлив или просачивание загрязненного машинного масла через неплотности, даже если все сопряжения герметичны и установлена автоматика горелки Бабингтона. В той или иной степени грязно в помещении будет, с этим придется смириться.

Заключение

Сделать своими руками горелку Бабингтона – это хорошее решение для тех, кто имеет возможность недорого приобретать старые автомасла. Обладая некоторыми навыками, устройство нетрудно встроить в камеру сгорания с водяной рубашкой и дымоходом, тогда получится самодельный котел на отработанном масле с наддувом для отопления вашего дома.

голоса

Рейтинг статьи
