Уклон канализационной трубы 110 мм для наружной канализации

Когда происходит монтаж канализации, нужно придерживаться определенных требований. Самое распространенное – соблюдение оптимального наклона трубы. Необходимую информацию вы можете почерпнуть из нормативных документов. Подробнее о том, какой должен быть уклон канализационной трубы 110 мм к септику в частном доме, будет рассказано в этой статье.

Как правильно определить уклон

Если вас интересует понятие угол наклона у канализационной трубы, воспользуйтесь нормативными документами. В них прописано, что этот показатель указывает на то, насколько рабочая поверхность будет изменена относительно горизонта. Согласно измерительным системам, замер углов происходит в градусах. Однако показатель, изучаемый в этой статье, измеряется в сантиметрах в расчете на 1 погонный метр.

Большинство строителей проводят монтаж так, чтобы стоки двигались по трубам самотеком. Этот метод применяется не только для многоэтажных, но и для частных домов. Угол наклона нужно определять для отводов, идущих горизонтально. Установка происходит после монтажа и крепления стояков. Их диаметр должен быть несколько больше, чем сечение труб.

Горизонтальные отводы крепятся к стоякам с помощью специальных фиксаторов, которые называются тройниками. После их отводят в сторону сантехники.

Полезно знать, что такое угол наклона для труб, которые идут снаружи или внутри. Предположим, что рядом с магистралью идет прямая, параллельная трубам снаружи. Если начальную точку линии соединить с нижней точкой трубы, получится угол. Это и будет показатель уклона.

Измерение происходит в градусах или в см на 1 погонный метр. Чтобы облегчить процесс строительства системы канализации, специалисты натягивают веревку или проволоку. Одну сторону крепят у нижней точки систему, а вторую – присоединяют к верхней. Относительно веревки и определяют угол наклона. Для правильного расчета этого показателя необходимо учитывать не только размер, но и диаметр трубы.

В официальных документах сказано, что сечение внутренних отводов, которые идут горизонтально, должно соответствовать таким требованиям:

• сечение до 5 см – для стиральной машины или посудомойки;
• 5 см – для ванной, душевой кабины и моек;
• 11 см – для унитазов.

Зависимость функциональности системы от размера уклона

Когда мастера монтируют канализационную систему, они прокладывают трубы параллельно земле или под углом. Так стоки будут блокироваться, что приведет к неработоспособности системы. Именно поэтому рекомендуется прокладка с учетом минимального уклона канализационных труб для самотека.

Для этого есть несколько способов:

• установить слишком острый угол;
• сделать наклон небольшим;
• монтировать трубы, придерживаясь рекомендаций, описанных в нормативных документах.

Каждый из этих методов характеризуется разными результатами. Многие считают, что слишком острые углы ничего плохого не спровоцируют. Однако это большая ошибка. Если течение слишком быстрое, твердые отходы будут плохо смываться. В результате их накапливания произойдет засор. Также это может спровоцировать неприятный запах канализации, который будет распространяться по всему дому.

Небольшой уклон также не сулит ничего хорошего. Он будет провоцировать слишком медленный сток. Это станет причиной заиливания, а также на стенках труб появится много грязи. В результате вам придется столкнуться с постоянными засорами. Согласно правилам, скорость стока должна быть в диапазоне от 0,7 до 1 м в секунду.

Лучше всего придерживаться угла наклона, который прописан в официальных документах. Должны учитываться длина и диаметр трубы.

Нормативные документы

Есть определенные показатели для строителей, которые прописаны в официальных документах. Если вас интересует, какие особенности уклона трубы канализации на 1 метр, следует изучить СНиП под номером 2.04.01-85. Чтобы узнать об особенностях угла уклона водопровода наружной канализационной системы, подойдет СНиП 2.04.03-84.

Можете также воспользоваться информацией, прописанной в ГОСТе 25150-82.

Нормы угла наклона для трубы 110 мм

Если вы прокладываете трубы, сечение которых 110 мм, необходимо соблюдать минимальный угол наклона в 1,2 см. Однако нормой считается значение в 2 см.

Как размещать по отношению к септику

Как уже говорилось ранее, уклон трубы 11 см должен быть 2 см на 1м. Именно это значение берется за основу, когда нужно определить оптимальный угол наклона труб наружной канализации к септику.

Как видите, знать определенные нормативы полезно. Если входной патрубок типового септика находится на глубине в 60 см, его можно размещать на расстоянии 15 м от здания. Этот показатель определяется, если линия прокладывается с помощью трубы с сечением 110 мм с уклоном в 2 см и минимальной глубиной 3 см.

Как рассчитать уровень наполненности магистрали

Чтобы стоки передвигались по канализации без проблем, следует предварительно рассчитать уровень наполненности магистрали. Для этого применяется формула: Y= H/d, где Y – это уровень наполненности, H – показатель расположения стоков, находящихся в магистрали, d – диаметр самой трубы. Если у вас получилось значение «единица», магистраль полностью забита сточными отходами. Это происходит, если детали разводки находятся в горизонтальном положении, и работают неправильно.

Поэтому специалисты приняли решение применять показатели, в диапазоне от 50 до 60%. На практике нужно учитывать еще и значение наполняемости. Оно должно быть более 0,3 и менее 0,6. То есть, оптимальное значение – 0,5-0,6. Также следует самостоятельно просчитывать с какой скоростью будут двигаться стоки. Согласно нормативным документам, оптимальное значение – 0,7 м/с.

Показатель может быть больше, но не меньше. Это позволяет жидкости спокойно двигаться по трубам, не создавая засоров.

Если уровень стоков будет 6 см, а диаметр пластиковой трубы 11 см, то уровень наполненности составит 0,55. Это говорит о том, что он находится в норме. Также специалисты советуют применять для канализации именно пластиковые трубы, т. к. они имеют гладкую внутреннюю поверхность, и невысокое сопротивление.

Как видите, не сложно рассчитать наклон канализационной трубы и уровень наполненности. В этом помогут простые формулы и информация, описанная в нормативных документах.

Каким должен быть уклон канализационной трубы по строительным нормативам

Предварительные расчеты при устройстве канализации оберегают от потенциальных технологических проблем, например, от засора. Правильно выбранный диаметр труб и грамотный монтаж обеспечивают длительное и комфортное использование сточной системы.

Одним из важных показателей при проектировании и прокладке коммуникаций является уклон канализационной трубы, необходимый для свободного перемещения стоков.

Мы расскажем, как рассчитать достаточный угол наклона трубопровода, каких правил стоит придерживаться при разводке внутридомовой и наружной канализационной системы.

Что такое угол уклона канализационных труб

Один из принципов монтажа труб, который применяют на практике опытные строители, – возможность установки магистрали таким образом, чтобы сточные воды перемещались самотеком. Этот принцип применяют повсеместно – и при обустройстве квартир в многоэтажках, и при строительстве частных 1- или 2-этажных коттеджей.

Горизонтальные отводы, для которых и рассчитывают угол уклона, устанавливают после того, как проложены и зафиксированы стояки – вертикальные отрезки канализации. Стояки отличаются большим диаметром, чем остальные трубы.

Горизонтальные ответвления присоединяют к стоякам с помощью фитингов (тройников) и направляют в сторону сантехнических приборов (унитазов, раковин, ванной, душевой кабины) по наименьшему пути.

А сейчас разберем определение угла уклона горизонтальной канализационной трубы – наружной или внутренней.

Представим, что вдоль проложенной магистрали проходит прямая линия, параллельная полу или поверхности земли в случае с наружными трубами. Если начало линии соединить с нижним концом трубопровода, то получаем угол – при правильном монтаже. Это и есть угол уклона.

Его измеряют в градусах или, что проще для восприятия, в сантиметрах на погонный метр – см/пог.м.

В процессе строительства для удобства и облегчения расчетов просто натягивают выровненный по горизонтали шнур. Его начало закрепляют у нижней точки магистрали, а конец подводят под верхнюю. Замеры угла происходят относительно его.

Расчет угла уклона напрямую связан с такими параметрами труб, как длина и диаметр.

По нормативам, изложенным в СНиП, диаметр горизонтальных отводов внутренней разводки должен отвечать следующим нормам:

• D 40-50 мм – от посудомоечной или стиральной техники;
• D 50 мм – от раковин, моек, ванн, писсуаров (то есть приборов с жидкими стоками;
• D 110 мм – от унитазов.

Для наружной канализации предусмотрен диаметр труб 110-160 мм.

Важно правильно подобрать и диаметр, и угол уклона коммуникаций, иначе система будет часто выходить из строя. Рассмотрим возможные негативные последствия.

Как функциональность системы зависит от уклона

В процессе монтажа канализационной системы трубы кладут либо прямо (параллельно полу), либо под определенным углом. Первый вариант однозначно ошибочный, так как блокирует передвижение стоков и, в конечном счете, делает всю систему неработоспособной.

Второе решение верное, но его можно исполнить по-разному:

1. Обеспечить максимально острый угол.
2. Сделать наклон минимальным.
3. Выполнить монтаж, ориентируясь на цифры, рекомендованные нормативными документами.

Что произойдет в каждом из перечисленных случаев?

Вариант 1. Казалось бы, слишком острый угол, следовательно, и крутой спуск стоков ничем не опасен. Это мнение ошибочно, так как быстрое течение жидкости не обеспечивает в полной мере смыва твердых отходов.

В итоге они накапливаются и образуют засоры. Вторая неприятность связана со срывом гидрозатворов, результат – специфический запах канализации во всем доме или квартире.

Вариант 2. Минимальный уклон мало чем отличается от горизонтального монтажа. Медленное перемещение жидкости влечет за собой заиливание, образование толстого слоя грязи на стенках труб, а затем и регулярных засоров. К слову, СНиП рекомендует придерживаться скорости стоков в границах 0,7-1,0 м/сек.

Вариант 3. Наиболее оптимальное решение – обеспечить уклон, указанный в нормативной документации, где указана зависимость угла укладки магистрали от диаметра или длины трубы. Перейдем непосредственно к нормам и расчетам.

Какие нормативы нужно соблюдать

Подробнее остановимся на строительных нормах, которые подробно изложены в СНиП. Об особенностях внутренней канализации можно почитать в СНиП 2.04.01-85, наружной – СНиП 2.04.03-84. Также полезно обратиться к нормативной документации ГОСТ 25150-82.

Особенности внутридомовой канализации

Существует два варианта обустройства внутренней канализации – скрытый и открытый монтаж. Первый – это маскировка разводки за настенными панелями, под напольным покрытием и в перекрытиях, второй заключается в прокладке на открытых участках.

От вида монтажа, в частности, зависит допустимая длина трубопровода:

• скрытые линии должны быть не длиннее 10 м;
• открытые трубы могут быть и большей длины, но при условии монтажа под определенным нормами уклоном и при обеспечении свободного доступа с целью технического обслуживания.

Диаметр труб обязательно должен совпадать с диаметром выпусков у сантехнических приборов. Для присоединения магистралей к стоякам используют фасонные элементы – крестовины и тройники прямого типа для соединения под углом 90° и косого типа для фиксации под углами 45-60°.

Требования предъявляются и к поворотам: они должны быть плавными, от 90° и более, то есть не острыми. Для более безопасной смены направления трубы создают конструкцию из двух поворотов по 135°. При соединении деталей раструбы следует поворачивать против течения сточных вод. Единственное исключение – монтаж двухраструбных муфт.

В СНиП указаны допустимые значения уклона труб канализации. Данные приведены в следующей таблице:

Получается, что при длине канализационной линии, равной 5 м, разница в высоте над уровнем пола между началом и концом трубы составит 12,5 (17,5) см = 2,5 (3,5) х 5.

Вернемся к «помощи» строительного шнура – он как раз может пригодиться. Если его растянуть по всей длине трубы, но параллельно полу, как раз и получится, что расстояние от шнура до нижнего конца магистрали 0 мм, а до верхнего – 12, 5 (17,5) см.

Как ясно из таблицы, с увеличением диаметра трубы значение уклона снижается, то есть для D 110 мм оптимальный угол наклона – 2 см/пог.м.

В таблице представлены минимальные значения норм. Существует и максимальный уклон – это 0,15 м/пог.м. Значение актуально для труб различных видов и размеров, кроме самых коротких ответвлений, длина которых менее полутора метров.

Можно сделать вывод, что угол наклона для труб внутренней канализации должен находиться в промежутке между данными из таблицы и 15 см/пог.м.

Образец проекта внутренней разводки

Проект следует начать с составления схем, чертежей и эскизов с одновременными расчетами, касающимися всех отводов.

Особое внимание следует уделить следующим моментам:

• расположению труб, фитингов, мест соединений;
• диаметру труб и соединительных фасонных частей;
• длине каждого участка до стояка;
• высоте напольного покрытия или отметке перекрытий, ниш и т.д.

Кроме точных значений замеров следует учитывать допуски: на каждое ответвление магистрали ± 20 см, на длину стояка и отвод ± 1,5 см.

Для данной схемы канализационной гребенки важны замеры расстояний между отдельными точками, а именно центральными осями:

• стояка и мойки;
• ванны и умывальника;
• унитаза и умывальника.

Также необходимо учесть толщину стены, которая разделяет сантехнические блоки двух смежных квартир.

Подробнее о проектировании внутренней канализационной разводки частного дома читайте в этой статье.

Прокладка наружных труб

В отличие от труб внутренней канализации, которые могут быть и открытыми, и замаскированными в перекрытиях, наружные магистрали относятся к скрытым коммуникациям – трубопровод размещают в земле.

Трубопроводы чаще всего имеют выход на уровне фундамента дома и ведут к очистным или накопительным сооружениям. На всем протяжении они должны иметь диаметр не менее 110 мм и четко обозначенный уклон – 0,02 м на погонный метр.

Кроме обязательного уклона к наружным магистралям предъявляется еще ряд требований. Например, они также на всем протяжении должны оборудоваться смотровыми колодцами.

Если магистраль прямая, то колодец устраивают через каждые 10 м, если имеет изгибы – то и в местах поворотов. Технические колодцы обязательны и там, где пересекаются несколько магистралей или имеется ступенчатый переход.

Для наружной канализации используют разные виды труб, их сечение составляет от 110-200 м. Как мы уже выяснили выше, угол уклона зависит от внутреннего диаметра трубопровода, поэтому учитываем это и при устройстве траншей, и при прокладке коммуникаций.

Не забываем, что для труб большого диаметра применяются меньшие значения:

• при D 150 мм – от 0,007 м до 0,01 м;
• при D 200 мм – от 0005 м до 0,008 м.

Это минимальные значения. При установке короткого фрагмента трубы большого сечения мизерный уклон может быть и незаметен, но для длинных трубопроводов перепады бывают явными.

Например, при укладке трубы диаметром 15 см решено сделать уклон 1 см/пог.м. Получается, что на каждые 10 м перепад составляет 10 см, а через 100 м – 1 м. Это нужно учитывать и совмещать с параметрами УГВ, а также с показателями уровня промерзания грунта.

Как проконтролировать уклон

Для примера монтажа наружной магистрали возьмем укладку одной-единственной прямой трубы, ведущей от здания к септику.

Назначение трубы – перемещать канализационные стоки, поступающие от сантехнических приборов, к общему резервуару. Это и жирные отходы из кухонной мойки, и фекальные массы из унитаза, и грязная вода из душевой кабины.

Резонно, что труба должна быть не менее 110 мм в сечении. Нам важно, чтобы на всем протяжении трубы сохранялся необходимый уклон, в данном случае – 0,02 м/пог.м.

С помощью лазерного уровня можно измерять угол уклона на разных этапах работы. Фотогалерея поможет визуально представить подконтрольные рабочие участки.

Уклон канализационной трубы: нормативы

При прокладке индивидуального канализационного трубопровода необходимо соблюдать определенные требования, регламентированные строительными нормативами. Одно из важнейших условий, которое следует выдерживать при монтаже трубопровода для отвода стоков — уклон канализации на 1 метр.

Не каждый хозяин частного дома может позволить себе заказ дорогого проекта и монтаж канализационных коммуникаций в соответствующих организациях. Во многих ситуациях прокладку магистрали проводят собственными силами. При этом знание основных нормативов позволит грамотно выполнить все работы в соответствии с технологическим процессом и обеспечением эффективной и бесперебойной эксплуатации канализационной системы длительное время.

Вариант схемы монтажа наружной канализации частного дома

Зачем нужен уклон и от чего он зависит

В отличие от водопроводной системы, отвод канализационных стоков по трубам осуществляется за счет естественной гравитации без напора, поэтому уклон необходим для их транспортировки к месту сбора.

Нормативами регламентированы минимальные значения уклонов, установленные опытным путем с учетом различных факторов, поэтому нарушение параметров в сторону уменьшения приведет к некорректной работе и частым засорам в канализационной системе.

Угол наклона канализационной трубы зависит от следующих факторов:

• Диаметра трубопровода: с его возрастанием уклон делают меньше.
• Материала изготовления труб: при укладке трубопроводов с шероховатой оболочкой из-за высокого гидравлического сопротивления уклон делают выше. Используемые при монтаже индивидуальной бытовой канализации трубы из поливинилхлорида (ПВХ) считаются гидравлически гладкими, наивысшей шероховатостью обладает бетонный трубопровод.
• Конструкции канализационной системы: в магистрали, имеющей большое количество отводов, поворотов, гидравлическое сопротивление выше, чем у прямолинейной, соответственно при ее укладке требуется больший градус уклона.

Шероховатость различных труб

Какой уклон должен быть у канализационных труб

Уклоны труб для самотечной наружной канализации регламентированы СНиП 2.04.03-85, в пункте 2.41 указаны следующие наименьшие значения на 1 погонный метр для всех систем:

• 8 мм — при использовании труб размером 150 мм;
• 7 мм — для канализации, проложенной трубами сечением 200 мм.

В СНиП 2.04.01-85 для внутреннего водопровода и канализации зданий в пункте 18 (Расчет канализационных сетей) рекомендовано использовать следующий уклон трубы канализации на 1 метр:

• 30 мм — при монтаже трубопроводов сечением 40 мм или 50 мм;
• 20 мм — если канализационный трубопровод имеет диаметр 85 мм или 110 мм.
• наибольшее значение уклона трубопроводов не должно превышать показателя в 150 мм на погонный метр.

Для открытой ливневки уклоны и размеры лотков выбирают исходя из условия их самоочищения скоростным потоком дождевых вод. Наполнение ливневых лотков при водоотведении допускают до 0,8 от их высоты, допустимая ширина — не менее 200 мм.

Исходя из регламентированных значений уклонов, приведенных в СНиП, для типовых труб ПВХ бытовой канализации принимают аналогичные нормы на 1 погонный метр:

• 30 мм — уклон канализационной трубы 50 мм для внутренней канализации;
• 20 мм — при использовании трубопровода сечением 110 мм;
• 8 мм — при прокладке магистрали из 160 мм трубопровода, который в индивидуальной канализации используют не так часто.

Уклоны канализационных трубопроводов

Как рассчитать угол уклона

В квартирах и частных домах для укладки канализации используют два вида труб – 50 мм и 110 мм, внутренний трубопровод малого диаметра ведут от установленной сантехники — раковин, ванн, душевых кабин, кухонных моек к центральному стояку или отводной трубе сечением 110 мм. Унитаз подключают непосредственно к трубе большого размера (110 мм) через гофру или переходные пластиковые муфты аналогичного размера.

С задачей расчета общего угла наклона канализационной линии справится даже школьник младших классов, для этого ее общую длину в метрах умножают на стандартный показатель уклона, принятый для одного погонного метра.

К примеру, если ванна находится в 3-х метрах от центрального стояка, то перепад высот между торцами труб, входящими в сифон и стояк, должен составлять 30 мм х 3 = 150 мм. Видно, что перепад довольно велик, поэтому ванны, душевые кабины и унитазы стремятся располагать как можно ближе к стояку. Сифоны моек и раковин находятся на большей высоте от уровня пола, поэтому их можно относить на дальние расстояния от стояка.

При прокладке наружной канализации используют трубопровод диаметром 110 мм, обычно стоки отводят в накопительную емкость или септик для их дальнейшей очистки. При этом уклоны играют решающую роль при определении расстояния от дома до очистных сооружений, что рассмотрено в приведенных ниже примерах.

В стандартном септике горловина располагается выше резервуара, в который входит канализационная труба, приблизительно на 600 мм. Это значит, что если труба отходит от дома по самой поверхности земли, и у канализационной трубы 110 мм должен быть уклон 20 мм на погонный метр, то септик придется размещать на расстоянии (600 мм / 20 мм = 30) 30 м от дома. Максимальное расстояние всегда можно сделать меньше, увеличив уклон трубопровода на некоторую величину, но по различным причинам делать быстрый самотек нежелательно.

Чтобы защитить канализационную трубу от промерзания, ее придется утеплять и опускать под землю у цоколя здания хотя бы на 200 мм, в этом случае септик придется приблизить к дому на 10 м. При большем заглублении наружной канализационной трубы с более высокими шансами защиты от промерзания, к примеру, на 400 мм, расстояние от дома до септика составит всего 10 м.

Показатели наполненности трубы

Вычисление наполненности трубы

В СНиП 2.04.01-85 (пункт 18.2) приведена следующая формула гидравлического расчета канализации:

V × √H/D ≥ K, где

V — скорость перемещения стоков в м/с;

H/D — наполнение, где H — уровень слоя воды в трубе, D — диаметр трубопровода;

К – коэффициент, равный 0,5 для полимерных труб и 0,6 для коммуникаций из других материалов.

В нормативах СНиП 2.04.01-85 указано, что на практике скорость перемещения жидкостного потока не должна быть меньше 0,7 м/с при минимальном заполнении труб 0,3. Как видно из формулы, трубопровод будет максимально заполнен при соотношении H/D равном единице, то есть оптимальное значение наполнения должно находиться в диапазоне от 0,3 до 1.

В практическом использовании стараются выдержать показатель наполненности в диапазоне 0,5 — 0,6, то есть если канализационные трубы имеют диаметр 110 мм, то при заполнении стоками на высоту 60 мм коэффициент наполнения будет равен 60 мм / 110 мм = 0,545 мм. Данный показатель соответствует оптимальному значению при использовании гидравлически гладких канализационных труб из ПВХ.

Примеры монтажа индивидуальной канализации

Ошибки при монтаже канализации

Хотя монтаж канализации кажется не слишком сложной задачей, многие пользователи при ее прокладке совершают следующие ошибки:

1. Нарушают уклон канализации для частного дома, забывая его проверять, при этом заниженное значение приводит к частым засорам, замерзанию воды в трубопроводе зимой. Слишком большой уклон вызывает быстрое стекание жидких фракций, в то время как твердые отходы остаются в трубах — это также увеличивает вероятность засоров.
2. Не монтируют фановый стояк для отвода газов (метана), в результате появляются посторонние запахи и возрастает пожароопасность в доме.
3. Неоправданно разделяют стоки на серые воды от кухни, ванной, бытовой техники и канализационные из санузла. В результате одни трубы остаются все время чистыми, а другая часть подвергается слишком сильному загрязнению, что приводит к некорректной работе канализации.
4. При расчете допустимого диаметра трубопровода наряду с общим объемом стоков, как правило, не учитывают разовый слив от одновременного использования ванны, раковины, унитаза, душа, бытовой техники.
5. Использование отводов с прямыми углами при монтаже приводит к значительному увеличению гидравлических потерь, замедлению потока сточных вод, увеличивает вероятность засоров.
6. Недостаточное углубление трубопровода на улице или отсутствие утепления электрическим кабелем, оболочкой из теплоизоляционных материалов, приводит к промерзанию подземной линии зимой и нарушению работы всей системы.
7. Отсутствие задвижки обратного клапана на пути в септик при засорах или аварийных ситуациях может вызвать обратный напорный отток стоков в жилые помещения.
8. Установка сантехнического оборудования без сифонов при отсутствии гидрозатворов вызывает появление в доме неприятных запахов.
9. Применение труб ПВХ в стояках нередко приводит к повышенным шумам и соответственно снижению комфортности проживания. Для борьбы с шумом используют специальные разновидности бесшумных труб или покрывают ПВХ трубопровод шумоизоляционными материалами.

Вариант прокладки внутренней канализации

При монтаже индивидуальной канализации одним из важнейших условий является точное удержание стандартных уклонов — это обеспечивает корректную и продолжительную безаварийную работу всей системы. Зная правильный угол наклона канализационных труб, несложно самостоятельно спроектировать расположение внутридомовых сантехнических приборов, наружных очистных сооружений в виде септиков.

Уклон канализационной трубы для внутреннего и наружного размещения

Монтаж канализации в процессе строительства и ремонта требует от исполнителей соблюдения общепринятых норм. Этим не стоит пренебрегать, так как чаще всего используется самотечная система. И чтобы стоки самостоятельно продвигали (не застревали), необходимо задать правильный уклон канализационной трубы.

Каким должен быть уклон канализационной трубы

Монтаж канализационной системы труб регламентируется правилами СНиП 2.04.01 — 85 и 2.04.03 — 85. Исходя из данных правил, необходимый уклон определяется с учетом диаметра канализационных труб, длинной и типом участка.

Обобщенно можно выделить простое правило — чем меньше сечение, тем больший уклон необходим для оптимального стока. Более детализировано нормативы требуют соблюдения следующих параметров:

• Труба диаметром 50 мм должна иметь уклон 30 мм на 1 метр.
• Труба диаметром 110 мм должна иметь уклон 20 мм на 1 метр.
• Труба диаметром 160 мм должна иметь уклон 8 мм на 1 метр.
• Труба диаметром 200 мм должна иметь уклон 7 мм на 1 метр.

Важно помнить, что максимальный уклон канализационных труб не должен превышать 150 мм на 1 метр. В исключительных случаях, когда длина системы меньше 1,5 метров, угол наклона можно сделать больше.

Как видно из иллюстрации выше, в системах домашнего отведения стоков используется четыре типоразмера труб. Диаметр 50 мм чаще используется для прокладки внутри помещений. Для основного стояка и внешней канализации используют трубы большего диаметра (от 110 мм и выше). Также, не лишним будет отметить, что канализационные трубы наружного применения имеют более прочную структуру и иной цвет (оранжевый).

Дополнить основное правило задания уклона труб можно с помощью примеров разводки конкретных конфигураций установленной сантехники. Так, мойка и умывальник рассчитываются, исходя из того, что трубы для них всегда используются диаметром 40 — 50 мм. Для унитаза обычно устанавливается канализационная труба диаметром 100 мм. Поэтому стоит изучить и следующие правила монтажа канализационных труб:

Для чего нужен уклон канализационной трубы

Вся суть необходимости задания правильного уклона канализационных труб проиллюстрирована в следующем изображении:

Важность уклона

Центральный фрагмент показывает правильный монтаж с нормативным уклоном. Верхний и нижний фрагменты — это неприемлемые варианты. Рассмотрим их подробнее:

• При недостаточном уклоне поток сточных вод имеет маленькую скорость. В результате уменьшается способность эффективно проталкивать крупные фракции отходов. Появляются частые засоры и канализация подвергается быстрому заиливанию.
• При избыточном уклоне поток стоков будет слишком быстрым. Это также неприемлемо, так как крупные отходы будут прибиваться к стенкам и не смогут пройти дальше. Другая опасность заключается в дополнительной нагрузке, которую будут испытывать внутренние соединения труб.

Методика определения оптимального уклона канализации

Для определения нужного угла наклона труб необходимо с помощью представленной выше справочной информацией просчитать все участки. Фактически нужно точно знать длину трубы, ее диаметр и значение уклона под этот диаметр.

В некоторых справочных таблицах необходимые углы наклона под конкретный диаметр указываются дробным числом или в сотых долях (соответствует ГОСТ). Например, значение (1 : 20) равно 0,05 и соответствует уклону 5 сантиметров на погонный метр.

Для расчета общего уклон трубы нужно ее длину (например 5 метров) умножить на угол наклона (например 0,05), взятый из специальной таблицы:

5 × 0,05 = 0,25 — общий уклон 25 сантиметров.

Расчетный и оптимальный уровень наполняемости трубы

Наполняемость трубы — это показатель, описывающий рекомендуемую скорость водяного потока в полости трубы для беспрепятственного отвода стоков.

Для того, чтобы было понятно, зачем нужен этот показатель при расчетах уклона канализации, стоит отметить — скорость водяного потока напрямую связана углом наклона трубы.

Характеристикой наполняемости трубы служит расчетный и оптимальный уровень потока сточной воды. Формула определения расчетной наполняемости следующая:

Y = h ⁄ d, где:

Минимальный допустимый уровень наполняемости (согласно СНиП) Y = 0,3. Это означает, что внутренняя полость канализационной трубы должна быть заполнена на 1/3 от общего объема. На практике показатель варьирует в пределах от 0,3 до 0,6. Все зависит от материала трубы, и следующая таблица это показывает:

Изучив теорию, рассмотрим практическое применение расчетов:

• Допустим, необходимо рассчитать максимально допустимую скорость потока стоков в канализации. Известно, что по нормам скорость движения жидкост и для оптимального функционирования системы должна быть не менее 0,7 м/с.
• В нашем случае уровень высоты жидкости в трубе h = 60 мм, а диаметр трубы d = 110 мм, материал – ПВХ.
• Уровень рассчитанной наполненности Y = 60 / 110 = 0,55.
• На следующем этапе используется проверочная формула K ≤ V × √ Y, где: К — оптимальный уровень наполняемости (0,5 для пластиковых труб); V — скорость движения жидкости (минимально берем 0,7 м⁄с); √Y – квадратный корень расчетной наполняемости трубы. Получаем: 0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52.

Проведенный расчет подтверждает правильность заданного уклона канализации, при котором скорость потока равняется 0,7 м⁄с. На практике исходные данные определяются индивидуально расчетным путем и сопоставляются.

Задание уклона при монтаже канализационной трубы

Непосредственному монтажу системы канализации предшествует правильный подбор фитингов и труб нужного диаметра. При этом нужно учитывать следующее:

• Сантехнические точки подключаются к канализации с помощью патрубков, диаметр которых должен соответствовать диаметру трубы.
• Для расчета диаметра следует воспользоваться данными, указанными в данном обзоре. Более детализированную информацию можно получить в СНиП — 2.04.01-85.

Учитывая, что внутренняя сеть канализационных труб в основном располагается вдоль стен, для задания нужного уклона при монтаже можно использовать проекцию, предварительно отрисованную на стенах. При этом, в опорных точках по заданной линии устанавливаются кронштейны (хомуты), которые в дальнейшем упростят монтаж и будут удерживать трубы в рабочем положении.

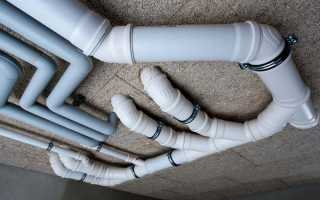

Схема труб канализации

Для задания оптимального ула наружной канализации в выкопанной под рассчитанным уклоном траншее создается монтажная подушка из песка. После полной сборки труб на песчаном основании, всю систему дополнительно проверяют уровнем и, при необходимость, корректируют по месту (добавляют или удаляют лишний песок).

Наружная канализация, при залегании выше уровня промерзания грунта, требует дополнительного утепления. Иначе сточные воды могут замерзнуть в трубах, что приведет к их разрыву и выходу из строя всей системы. Уровень промерзания необходимо уточнять для конкретного региона.

В качестве заключения стоит отметить некоторые моменты, которые прямо или косвенно относятся к теме задания уклона канализационной трубы.Так, при установке канализационной системы в помещениях дома стоит периодически проверять усадку отводных труб и, при необходимости, проводить регулировку уровня наклона. При устройстве скрытой канализации перед окончательным монтажем нужно тщательно проверять герметичность соединений и предусмотреть наличие смотровых люков.

Каким должен быть уклон труб наружной канализации

Канализационная система – базовый элемент комфорта и уюта для жильцов частного дома. Ее сооружение требует точного соблюдения технических регламентов, предусмотренных СНиП. Игнорирование включенных в них расчетных данных неизбежно приведет к нарушению бесперебойности функционирования конструкции отвода сточных вод. В индивидуальном секторе она, как правило, имеет безнапорный характер. Вода и органика приводятся в движение силой тяжести, то есть самотеком. Решающую роль играет угол уклона канализационной трубы. Точное его определение зависит от совокупности факторов. Они состоят из диаметра трубы, материала ее изготовления, общей протяженности трубопровода, уровня его наполняемости.

Выбор угла наклона для наружной канализации

При строительстве канализационной системы учитывается, что она представляет сложное технологическое устройство, объединяющее несколько труб, сантехнические приборы и очистное сооружение. Через нее транспортируется не только вода, но и твердые включения органического характера. Чаще всего они представлены остатками пищи, жира, овощной и фруктовой кожуры, фекалиями. Фракции обладают разной скоростью перемещения по трубе, склонностью к образованию засоров. Если часть стоков не достигает конечной точки (очистной колодец), то со временем засоры полностью перекроют трубу. Потребуется сложная процедура очистки водопровода. В нормальной системе проталкивание органики по трубе осуществляется жидкими компонентами.

Если минимальный уклон канализации меньше допустимой нормы, то органические элементы не в состоянии самостоятельно двигаться по магистрали, а у воды не хватает кинетической и потенциальной (гравитационной) энергии для их смыва. Это ведет к образованию формовочных отложений с последующим нарушением работы всего водостока.

Излишне высокий уклон канализации в частном доме приводит к превышению лимита скорости жидкости, которая как минимум выталкивает воду из гидрозаслонов. Устраняется основное препятствие для проникновения канализационных запахов в дом. Нередки случаи полного выбивания водой сифонов из системы с очевидными негативными последствиями.

Возникает вопрос, какой должен быть уклон канализационной трубы и как его рассчитать? Ответ на него состоит в точном расчете скорости жидких фракций по водостоку. Регламентирующими документами признается, что норма составляет 0,7-1 метр в секунду. Дальнейший расчет угла наклона производится на основании сложных математических формул. Конечные данные сведены в различные таблицы. Домовладельцы могут без труда почерпнуть из них необходимые сведения и определить какой уклон им подходит. Особенность возведения конструкций для канализации заключается в измерении углов прокладки трубопроводов не в градусах или радианах, а в миллиметрах и сантиметрах на 1 погонный метр.

Угол наклона канализационной трубы зависит от степени наполняемости системы. Этот показатель прямо пропорционален объему жидкой среды в водоводе и обратно пропорционален диаметру водовода. Нулевое значение свидетельствует об отсутствии сточных вод в конструкции, 1 – ее заполнение. Целесообразными считаются показатели 0,5 для пластиковых и 0,6 для чугунных, железобетонных, асбестобетонных труб.

Данные об углах наклона внутренней канализации по расчетным нормам приведены в таблице 1.

Правильный уклон канализационных труб наружной системы сопоставим с показателями внутренней конструкции. Для трубы 110 миллиметрового диаметра он составляет 0,2. При диаметре 160 мм минимальный уклон наружной канализации определяется показателем 0,008 (нормальный 0,01). При диаметре 200 мм – 0,008 (рекомендованный) и 0,006 (минимальный). Труба 50 мм используется во внешней системе редко. Но в наружных распределительных сетях водовод 50 распространен. В них канализационный уклон доходит до 0,04.

В фекальной хозяйственной деятельности частного сектора уклон должен составлять:

Минимальные значения уклона трубы канализации в СНиП приводятся для определения нижних пределов использования конструкции. Монтаж системы с таким углом неизбежно будет приводить к частому заиливанию и засорению трубопровода. Лучше ориентироваться на цифры, приближенные к оптимальным вариантам.

Выбор наклона наружной канализации с трубой 110 мм

В наружной канализации частного дома самой распространенной трубой является 110-ка. Экспертами уже определены минимальные и оптимальные углы ее прокладки в зависимости от материала изделия. Однако практика показывает, что нередки моменты, когда точное следование нормативам не приводит к эффективной работе конструкции. Она часто засоряется, не удается достичь оптимальных значений скорости движения жидкости. Возникает необходимость увеличить уклон канализационной трубы 110 мм. Домовладельцам требуется выяснить, какой максимальный наклон канализационной трубы допустим нормативами. Здесь они сталкиваются с проблемами.

Труба диаметром 110 мм в наружной канализации не может быть отнесена к элементу городской канализации. Из других вариантов в документах применительно к внешним сетям регламентируются внутриквартальная, уличная, производственная и бытовая канализации. В Своде Правил от 2012 года в качестве минимального диаметра для внешних сетей взят показатель в 150 мм. Для них установлен оптимальный угол наклона трубопровода 0,02. Поэтому широко распространенные табличные сведения с указанием параметров уклона в те же 2 см на 1 метр для трубы 110 мм для наружной канализации требуют дополнительного обоснования.

При монтаже трубы 110 мм за точку верхнего отсчета наружной канализации берется место выхода стояка из дома. Глубина прокладки трубы находится в зависимости от уровня промерзания почвы. Труба укладывается с расчетом, что она полностью окажется ниже точки замерзания. Точка входа магистрали в сливной колодец определяется вычитанием нулевой отметки (соединение стояка с магистралью) и показателя перепада высот. Он определяется умножение угла наклона на длину водовода. В соответствии со СП 110-ка подпадет под категорию изделий размерами менее 150 мм. При прохождении на глубине 1,2 метра для них разрешено строительство смотрового колодца минимального диаметра (600 мм). Через них в систему можно вводить устройства очистки без спуска людей.
