Сталь 09Г2С, её характеристики, расшифровка и область применения

В мире существует не одна сотня марок сталей. Только в одном отечественном марочнике дано описание более 700 марок этого сплава. Но, можно сказать, что из всего этого количества только несколько пользуются заслуженным спросом у производителей различного вида металлических конструкций. Характеристики стали 09Г2С позволяют отнести ее именно к этому меньшинству. Почему так происходит и где она находит применение?

09Г2С — химический состав

Сталь относится к кремнемарганцовистым. В соответствии с требованиями ГОСТ 27772-88 полностью соответствует стали С345. Последняя используется для изготовления строительных конструкций.

В соответствии с принятой в нашей стране системой маркировки — состав 09Г2С расшифровывается следующим образом:

• углерод (С) — 0,09%;
• марганец (Мn)- 2%;
• кремний (Si) — не более 1%.

Количество легирующих компонентов в составе стали не так и высоко, именно поэтому сталь 09Г2С относят к низколегированным. Этот сплав лежит в основании целого семейства сталей. Например, — 09г2, 09г2дт, 09г2т, 10г2с и многие другие. Характеристики сплавов этого семейства примерно схожи.

09Г2С — свойства

Состав сплава обеспечивает этому материалу следующие основные свойства:

• плотность 7,85 г/куб. см.;
• предел текучести, при нагреве до различных температур лежит в диапазоне от 255 до 155 МПа.

Детали из сплава 09Г2С могут быть сварены между собой любым известным видом сварки, используемым в промышленности. При этом нет необходимости в проведении каких-либо никаких дополнительных подготовительных операциях, например, предварительном подогреве места сварки.

Сталь этого типа нашла свое применение при создании сварных конструкций. Хорошая свариваемость этого материала обеспечена низким содержанием атомов углерода.

Многолетний опыт показывает, что более высокое количество углерода приводит к образованию различных дефектов, например, пористости, непроварам. Более того, при выгорании углерода в структуре сварного шва образуются закаленные микроучастки и это приводит к снижению качества шва.

Среди многих достоинств этой стали можно назвать и то, что она не приобретает дополнительную хрупкость после отпуска. Кроме того, ее структура позволяет обеспечить устойчивость к излишнему нагреву и как следствие появлению трещин в районе сварного шва.

Для производства стали этой марки применяют несколько способов:

• мартеновский;
• электротермический;
• конверторный.

В качестве основного сырья применяют чугун. В соответствии с требованиями ГОСТ расплав оптимизируют, то есть:

• поднимают количество углерода;
• вводят легирующие компоненты.

Благодаря этим мероприятиям готовая продукция получает требуемые свойства.

Номенклатура продукции из стали 09Г2С

На металлургических предприятиях нашей страны производят следующий прокат:

• 19281-73 Сортовой и фасонный прокат;
• 19282-73 Листы и полосы.

То есть на рынке металлургической продукции потребители могут приобрести швеллер, уголок, лист и пр. Можно смело говорить, что такая ширина номенклатуры обеспечена именно свойствами и, конечно, ценой этого материала.

Для сравнения, можно сказать, что в среднем цена горячекатанного листа из стали 09Г2С составляет 43 000 рублей за тонну, в то время, как лист обычной стали стоит примерно 41 000 — 43 000. Но, свойства описываемого материала, перекрывают все затраты, связанные с его приобретением и обработкой.

09Г2С — область применения

Изделия из стали 09Г2С применяют для производства конструкций различного назначения. Этому способствует высокая прочность что позволяет использовать более тонкие компоненты конструкций. То есть, там, где толщина материала из обыкновенной стали составляет 5 мм, то из низколегированной, она будет в 1,5 — 2 раза меньше, и при этом надо помнить, то, что стоимость этих разных сталей примерно одинакова.

Характеристики, присущие сплаву 09Г2С, позволяют применять ее при изготовлении деталей и узлов, которые будут работать в температурном диапазоне от -70 до +450 градусов Цельсия. Свариваемость, которая в сравнении с другими сталями, существенно выше, позволяет создавать сложные инженерно-технические конструкции эксплуатируемые в судо- и машиностроении, на железнодорожном транспорте. После проведения определенных видов термической обработки, эту сталь применяют для производства трубопроводной арматуры. Кстати, возможность работы этой стали при температуре в -70 градусов, позволила использовать трубы из этого материала для транспортировки углеводородов на севере нашей страны.

Эта сталь, обладающая высокой способностью к свариванию и отменными механическими параметрами, идеально подходит для производства фасонных изделий, например, балки или швеллера. Кроме того, из этой стали производят комплектующие для станкостроения, транспорта, строительной и химической отрасли.

В строительстве широко используют квадратную трубу, выполненную из стали 09Г2С. Из нее производят различные ограждения, в том числе декоративные, возводят рекламные конструкции, малые архитектурные формы. Важную роль этот материал играет и в производстве котельного оборудования, большая часть, которого, произведена именно из него.

Следует отметить, что использование конструкций из стали 09Г2С позволяет функционировать объектам городского хозяйства, транспортным системам, производственным комплексам, расположенным в регионах с суровым северным климатом. Например, широким спросом пользуется такая продукция как фланцы. Опыт показывает, что сталь 09Г2С является оптимальным материалом для их производства. Дело в том, что они могут быть использованы как в помещении, так и при работе в различных температурах, в том числе и низких.

Широкую применяемость стали 09Г2С и ее аналогов, объясняется не только исключительными технологическими свойствами, но, с точки зрения снижения затрат, на производство конкретных изделий. В самом деле, конструкции, сваренные из этого материала проще обрабатываются, имеют меньшую массу и обладают хорошими параметрами по прочности и износостойкости.

Сварка стали

Как уже отмечалось выше, сварка стали 09Г2С не требует предварительной подготовки, но существуют методы, при которых применяют дополнительный нагрев до 120 C. Сварку деталей можно выполнять, применяя любые электроды, например, Э42А или Э50А. Технология и сварочные приемы ничем не отличаются от тех, которые применяют при работе с другими марками сталей. Но есть и небольшие исключения, например, ГОСТ требует выполнять разделку кромок при толщине стального листа от 5 мм. Хорошая свариваемость 09Г2С позволяет работать без разделки кромок до толщины в 40 мм.

При полуавтоматической сварке листов, типовым режимом можно назвать следующий:

• сила сварочного тока — от 200 до 230 А;
• давление защитного газа — от 2 до 2,2 атм.

Конструкции из этой стали не требуют особых условий при охлаждении после сварки. Остывая, на открытом воздухе она набирает необходимые параметры качества шва.

Аналоги и заменители стали 09Г2С

При разработке металлических конструкций инженер-конструктор может выполнить замену 09Г2С на следующие стали отечественного производства 09Г2, 09Г2ДТ, 09Г2Т,10Г2С. Кроме того, в отечественной промышленности широко применяют и импортные аналоги, такие как: A 516-55 (ANSI — США), SM41B (JIS — Япония).

Труба 09г2с: почему это самый популярный металлопрокат

Труба 09г2с имеет несколько разновидностей, каждая из которых обладает своими особенностями. Все это необходимо учитывать при выборе подходящих изделий. В отечественной промышленной отрасли для транспортировки на большие расстояния жидкостей (вода, нефтепродукты и т.д.) и газов требуются надежные транспортные системы.

Для этих целей используют трубы стальные бесшовные горячедеформированные 09г2с. Это одни из самых прочных и долговечных изделий, которые можно в полной мере эксплуатировать для данных целей и задач.

Ниже мы полностью рассмотрим все основные классификации и их главные области использования в промышленности и строительстве.

Труба стальная 09г2с бесшовная: подробное описание

Это стальной металлопрокат круглой и пустотелой формы. Судя по названию, на его поверхности по всей основной длине отсутствуют сварные соединения (швы). Это металлические заготовки, которые изготавливаются методом проката на специализированном оборудовании. Процедура изготовления называется прокаткой.

С каждым годом технологический прогресс развивается. Появляются новые материалы и изделия для производства строительных и промышленных конструкций. Однако ничто не может заменить бесшовные трубы по надежности. Это, пожалуй, самые качественные и надежные изделия, применяемые в современной промышленности. Данные изделия обладают рядом преимуществ по сравнению с обычными сварными трубопроводами.

Для изготовления используется качественная низколегированная сталь марки 09г2с. Она является очень востребованной в строительной отрасли. Из нее производят множество опорных конструкций, различный металлопрокат, в том числе и трубопроводы. Материал способен выдерживать температуры от минус 70 градусов до плюс 425 градусов. Марка стали расшифровывается следующим образом:

• 09 – это общая доля содержания углерода. В данном случае это 0,09%, что относится к низколегированному классу;
• Г2 – это содержание марганца. В сплаве его количество не превышает 2 процента;
• С – это наличие в составе сплава кремния. В данном случае после буквы нет цифрового обозначения, это означает, что содержание кремния меньше одного процента.

Базовые технические характеристики изделия

Металлопрокат обладает рядом технических характеристик, с которыми необходимо ознакомиться при подборе подходящих изделий. Характеристики готовой продукции будут зависеть от конкретной маркировки стали, а также от способа изготовления. Все параметры и характеристики регламентируются соответствующим ГОСТом для каждого способа производства (для горячекатаных – ГОСТ 8732-78, для холоднокатаных – ГОСТ 8734-75).

Базовые технические характеристики для горячего проката:

• Одной из важных характеристик является толщина стенок. Чем тяжелее условия эксплуатации, тем больше будет толщина. Минимально возможная толщина – 2,5 миллиметра, а самая большая составляет 7,5 сантиметров;
• Вес одного погонного метра изделия. Это напрямую зависит от толщины стенки и внешнего диаметра металлопроката. В ГОСТе есть подробная таблица с данными показателями для соответствующего геометрического размера диаметра и толщины;
• Труба бесшовная 09г2с ГОСТ 8732 78 обладает разным диаметром. Самые востребованные размеры: минимальный -20 миллиметров, а максимальный — 530 миллиметров;
• Длина продукции также может быть различной. Стандартные варианты от 4 до 12 метров.
• Возможны небольшие отклонения от прямолинейного положения. Допустимая кривизна составляет 1,5 – 4 миллиметра.

Базовые технические характеристики для холодного проката:

• Базовая толщина стенки трубы имеют следующие размеры: минимальная толщина – 0,3 миллиметра, максимальная толщина – 24 миллиметра;
• Показатели веса одного погонного метра указаны в соответствующем ГОСТе;
• Диаметр качественной бесшовной продукции может находиться в пределах от 5 до 250 миллиметров. Это самые востребованные размеры в промышленности;
• Стандартная длина от 9 до 12 метров. По желанию заказчика продукция может нарезаться под индивидуальные размеры;
• Допустимый показатель кривизны составляет 1-3 миллиметра.

Труба 09Г2С — основные способы изготовления

Труба бесшовная низколегированная изготавливается на специализированном предприятии, где имеются все необходимое прокатное оборудование и соответствующий контроль качества. Выделяют две основные технологии производства: метод горячей деформации (проката) и метод холодной деформации (проката). Каждый из этих способов имеет свои особенности. Давайте рассмотрим оба метода подробнее.

Начнем с более распространенного метода горячей деформации. Вся процедура выполняется в три технологических этапа. На первой стадии подготавливается специальная заготовка, из которой и будет формироваться будущий металлопрокат. Заготовка имеет цилиндрическую форму с определенным диаметром и геометрическими размерами. После этого заготовка отправляется в специальную печь, где выполняется ее нагрев до 1200 градусов.

Второй технологический этап

На втором технологическом этапе производится формирование пустотелой гильзы из нагретой заготовки.

Для этого она устанавливается на специальном станке и по всей длине в ней формируют отверстие. После завершения данной процедуры изделие становиться похожим на трубу, только со слишком толстыми стенками.

Теперь приступают к прокату на специальном прокатном оборудовании с валиками. На этом этапе изделие приобретает необходимую форму и размеры, которые соответствуют ГОСТу. После этого продукция проходит необходимый контроль качества и покрывается защитным слоем цинка. Прокатка выполняется полностью в автоматическом режиме. Это самый энергоемкий этап производства, который занимает много времени.

Следующий способ изготовления – это холодное деформирование (прокатка). Суть его заключается в том, что формировании трубы из заготовки выполняется без нагрева под механическим воздействием. На первоначальном этапе производства особое внимание уделяется подготовке заготовки. Ее необходимо не только нарезать до определенных размеров, но и тщательно очистить с помощью кислоты. Данная процедура называется протравливание. После этого деталь тщательно промывают щелочным раствором и водой, а затем тщательно сушат.

Далее формируется необходимое круглое сечение. Для этого используется специальный прошивочный станок. Формирование выполняется в нагретом состоянии, после чего изделие охлаждается. Далее формируются необходимые геометрические размеры трубы на прокатном станке в холодном состоянии. Данная методика позволяет получать продукцию с более тонкими стенками и высокой прочностью.

Классификация. 6 классов трубы бесшовной марки 09г2с

Существует несколько основных классификаций, по которым можно разделить данные изделия:

• По основной форме металлопроката. Она может быть: квадратной, прямоугольной или обычной круглой;
• Разделение по толщине стенок трубы. Если процентное соотношение внешнего диаметра всего изделия к размерам стенки равняется 1 к 40, то такая продукция считается тонкостенной. Если это соотношение 1 к 6, то это толстостенная продукция;
• По основной длине металлопрокат бесшовного типа может быть мерным или немерным. В некоторых случаях производство выполняется кратным мерной длине;
• Диаметр тоже может быть большим, средним и малым.

Имеется еще одна классификация по назначению. Каждая из этих разновидностей обладает особенными техническими характеристиками, которые позволяют эксплуатировать металлопрокат в разных условиях. Вот эти 6 основных классов:

1. Первый класс. Стандартное назначение. Применяется в различных отраслях промышленности для транспортировки жидкостей и газов различного состава;
2. Второй класс. Это изделия для магистральных трубопроводов. Они обладают повышенной прочностью, так как здесь жидкости и газ подаются под большим давлением;
3. Третий класс. Особо прочные, которые способны выдерживать не только высокое давление, но и высокие температуры. Такие трубы используют для транспортировки горячих жидкостей и пара;
4. Четвертый класс. Применяется для добычи нефтепродуктов и природного газа;
5. Пятый класс. Эти трубы применяются в строительной отрасли для изготовления прочных металлических конструкций различного назначения;
6. Шестой класс. Используется в машиностроительной и авиастроительной области, в основном из данной продукции изготавливаются качественные поршневые и гидравлические механизмы, которые испытывают высокую нагрузку.

Труба бесшовная ст 09г2с: области применения

Последние годы продукция пользуется очень большой популярностью. Благодаря своей прочности, долговечности и способности выдерживать высокие нагрузки трубы стальные бесшовные горячедеформированные 09г2с можно эксплуатировать в различных отраслях экономики:

• Энергетическая промышленность. Применяется для транспортировки горячих жидкостей и пара, а также для циркуляции тепла в отопительных котлах;
• Химическая промышленность. Транспортировка различных химических жидкостей и продуктов. Здесь очень важно, чтобы трубопроводы были надежными, чтобы полностью исключить возможность утечки;
• Добыча и переработка нефтепродуктов и газа. Используются для транспортировки нефти и газа на дальние расстояния, а также при добыче полезных ископаемых;
• Машиностроение и авиастроение. Используется для изготовления деталей поршневых и гидравлических агрегатов и систем, а также для изготовления конструкционных деталей самолетов;
• Пищевая промышленность. Применение в качестве водопроводов. Изделия бесшовного типа позволяют сохранить все необходимые санитарно-гигиенические показатели.
• Строительство. Здесь металлопрокат применяется для изготовления металлических конструкций несущего типа (фермы, опоры различного назначения, строительные леса и т.д.).

Толстостенная продукция используется в тех случаях, когда жидкости и газы по трубопроводу подаются под большим давлением. Перед эксплуатацией вся продукция должна пройти соответствующие испытания на прочность и соответствовать техническим характеристикам, которые прописаны в ГОСТе. Вся необходимая информация о проверках должна находиться в паспорте, который предоставляется вместе с продукцией после приобретения.

Почему все выбирают именно этот металлопрокат

Одно из самых главных преимуществ – это отсутствие сварного шва по всей длине изделия. Это делает трубу более прочной и надежной по сравнению с другой сварной продукцией аналогичного типа.

Почему все выбирают именно этот металлопрокат:

• Можно эксплуатировать в достаточно тяжелых условиях (высокие и низкие температуры, большие нагрузки и большое внутреннее давление);
• Высокий показатель жесткости. Благодаря этому трубопровод более устойчив к воздействию внешних сил, что полностью исключает появление различных деформаций от механического воздействия;
• Тонкостенные трубы, изготовленные по технологии холодной прокатки, обладают небольшим весом. Это используется в самолетостроении для изготовления некоторых элементов каркаса;
• Хорошая герметичность. Благодаря этому трубы используют в химической промышленности, где необходима передача жидкостей и газов с агрессивной (ядовитой) средой;
• Экологическая безопасность.

Единственным недостатком бесшовных труб 09г2с можно считать относительно высокую цену по сравнению с другим металлопрокатом аналогичного типа. Благодаря высокой прочности и долговечности эта продукция способна эксплуатироваться десятки лет даже в тяжелых условиях. Поэтому данная цена полностью оправдана.

Труба бесшовная 09г2с является очень востребованной и используется во многих отраслях промышленности. Отсутствие сварного соединения и большие показатели прочности делают это изделие практически незаменимым.

Сталь марки 09г2с: характеристики, применение

Правда о свойствах и сфере применения стали марки 09г2с

Сталью называют прочный железный сплав из нескольких компонентов. Для его создания используют углерод с добавлением иных примесей. Но содержание железа остается большим – от 45%.

Обработка чугуна мартеновским, конверторным или электротермическим способом и позволяет получить сплав, именуемый сталью. Для оптимизации состава производители повышают содержание углерода, используют другие компоненты для легирования и тем самым меняют физические и химические свойства сплавов.

Сталь 09г2с – это низколегированный сплав, в котором от 96% железа. Состав можно прочесть в маркировке. Из нее понятно, что в сплаве присутствует 0,9% углерода (цифра 09 соответственно), 2% магния (буква Г) и не более 1% кремния (буква С). В минимальных дозах содержится фосфор, мышьяк. Еще встречаются добавления азота и меди. Содержание этих компонентов даже ниже 0,5%.

Механические свойства сплава – это изменяемые величины, которые зависят от свойств ударной вязкости, температурного режима и других показателей.

Сферы «жизни» стали 09г2с

Данный сплав – это идеальное сырье для создания проката типа «лист» или фасонных изделий. Свойства продуктов прописаны в государственных нормах (ГОСТ 19281-73, 19281-89).

• допускает обработку свариванием;
• устойчива к механическим разрушениям;
• используется при температуре от -70 до +425 градусов Цельсия.

Сталь 09г2с справляется с многолетними высокими нагрузками и серьезными деформациями. Данный сплав используют в разных регионах страны благодаря способности совладать с суровыми климатическими обстоятельствами.

Сферы «жизни» сплава 09г2с:

• транспорт и машиностроение – помогает запустить сложные транспортные системы в городах, заработать предприятиям в зоне чрезмерной опасности;
• нефтяная промышленность – прокладка труб на крайнем севере России, монтаж сложных сварных деталей;
• машиностроение – производство паровых котлов, иного оборудования для работы при высоких температурах;
• городское строительство – изготовление квадратной трубы для создания рекламных конструкций, ограждений в парках и так далее.

Особым спросом пользуются сварные металлоконструкции из данного железного сплава. Они остаются пластичными и прочными в любых условиях эксплуатации. Мастерам разной направленности нравится использовать сталь 09г2с для создания труб и других продуктов. Этот сплав применяют для благоустройства городов. Готовые конструкции легко сваривать и сложно разрушать, а еще они мало весят. Повсеместное использование проката объяснимо его физическими свойствами и дешевизной.

Особенности сваривания изделий из 09г2с

Данный процесс обработки нельзя выполнять «подручными средствами». Соблюдение технологии, внимательная работа и четкое следование правилам безопасности – это главные компоненты удачного сваривания. Для выполнения процедуры используют инструменты, которые предполагают работу с углеродистым низколегированным сырьем.

Сила тока 40-50 А на 1 мм электрода позволяет избежать перегрева и последующих негативных последствий. Закаливание при температуре 650 градусов Цельсия, поддержание температурного режиме, учет толщины шва – это все позволяет сделать сварной процесс качественным.

В итоге металлоконструкцию охлаждают в воде или на воздухе. Так снимается напряжение шва для гарантии надежного соединения.

Закаливание увеличивает прочность и способность сопротивляться износу. Готовое изделие «дотягивает» по техническим характеристикам к другим, более дорогостоящим маркам железных сплавов.

Труба 09Г2С: используемое сырье, технология производства, сортамент

Что это за сталь – 09г2с? Каков ее состав? Что представляет собой и по каким стандартам производится труба из этой стали – скажем, труба 219-8 09г2с? Какова технология изготовления этих изделий? Давайте попробуем найти ответы.

Наш герой крупным планом.

Сталь 09г2с

Так называется низколегированная конструкционная сталь, предназначенная для сварных металлоконструкций. Диапазон ее рабочих температур – от -70 до +425С, что позволяет использовать материал, среди прочего, в самых суровых климатических зонах, а также для транспортировки высокотемпературных газов и жидкостей.

Полный химический состав выглядит так:

Любопытно: в принятой в РФ системе наименований название марки стали указывает на количество углерода в 0,09%, а не на максимально допустимые 0,12.
Остальные символы обозначают марганец (до 2%) и кремний (менее 1%).

Что еще можно рассказать об этой марке:

• Она прочнее большинства сталей, цена которых находится на примерно том же уровне (около 25000 рублей за тонну).
• Высокая вязкость, связанная с малым количеством углерода, сохраняется даже в сильный мороз.
• Что особенно полезно – при сварке не происходит закалки или перегрева, влияющих на пластические свойства. (См. также статью Сварка труб встык: особенности.)

Трубы

Какие трубы, изготовленные из стали 09г2с, можно встретить в продаже? Поскольку мы имеем дело с исключительно прочным металлом, логично предположить, что это его качество будет востребовано. И в самом деле: сталь пользуется спросом прежде всего при производстве бесшовных труб.

Причины вполне понятны: продольный электросварной шов всегда будет слабым местом трубопровода. И там, где нужна особая стойкость к гидравлическому давлению, от него стараются избавиться.

Продольный шов – уязвимое место трубопровода высокого давления. На него приходится 9 из 10 порывов.

Для чего используются бесшовные трубы? Понятно, что для монтажа домашнего водопровода своими руками их прочность несколько избыточна: приоритетная область применения – трубопроводы высокого давления самого разного назначения. Так, труба 168х14 ст 09г2с при толщине стенок 14 миллиметров рассчитана на рабочее давление свыше 11 МПа (100 атмосфер).

Технология производства

Современная промышленность производит бесшовные стальные трубы двумя основными способами – горячей и холодной деформацией. Что это означает в практическом плане? Кратко опишем основные этапы производства.

Горячая деформация

1. Сплошная цилиндрическая заготовка (“штанга”) помещается в печь, где разогревается до температуры, при которой сталь делается пластичной.
2. На прошивном стане труба превращается в полый цилиндр – гильзу.
3. В гильзу вводится покрытая термостойкими смазочными материалами оправка, формирующая ее внутренний диаметр.
4. После повторного разогрева гильза раскатывается на оправке в последовательно уменьшающих ее диаметр вальцах.
5. Откалиброванная и охлажденная заготовка после извлечения оправки режется на отрезки нужной длины, проходит контроль качества и отправляется на склад готовой продукции.

Схема производственного цикла.

Холодная деформация

Ключевое отличие этой технологии – в том, что после прошивного стана гильза охлаждается и проходит деформацию с температурой существенно ниже точки рекристаллизации стали.

Важно: после вальцов заготовка проходит отпуск (нагрев с последующим медленным охлаждением).
Тем самым снимаются накопившиеся в процессе деформации внутренние напряжения, что положительно влияет на пластичность и итоговую прочность изделий.

Профилирование

Бесшовная профильная труба – квадратная или круглая – получается из все той же круглой заготовки опять-таки деформацией в вальцах с предварительным разогревом или последующей термообработкой.

Сортамент

Какие размеры труб можно встретить в продаже? Таблица сортамента горячекатаных труб содержится в ГОСТ 8732-78, холоднодеформированных – в ГОСТ 9734-75. Для профильных изделий действуют свои стандарты: сортамент квадратных можно найти в ГОСТ 8639-82, прямоугольных – в ГОСТ 8645-68.

Горячедеформированные

По ГОСТу 8732-78 предусматривается следующий диапазон размеров:

• Диаметр – от 20 до 530 мм.

Примечание: по согласованию с заказчиком могут быть изготовлены изделия диаметром 550 мм.

• Толщина стенок – от 2,5 до 75 мм.

Фото позволяет оценить толщину стенок.

Кроме перечня типоразмеров, в стандарте содержится инструкция для производителей по предельным допускам:

Холоднодеформированные

По ГОСТу 8734-75 холоднокатаные трубы имеют несколько иной диапазон типоразмеров.

• Минимальный наружный диаметр – 5 мм, максимальный – 250.
• Толщина стенок – от 0,3 до 24 мм.

• Для наружного диаметра до 10 мм допустимо отклонение не более 0,15 мм.
• Для 10-30 – 0,30 мм.
• Для 30-50 – 0,4 мм.
• При сечении свыше 50 мм отклонение не должно превышать 0,8 % номинала.

Прямоугольные

Размеры варьируются от 15х10 до 180х150; кроме того, стандартом предусмотрены специальные размеры – вплоть до 230х100. Толщина стенок – от 1 до 12 (у изделий специальных размеров – до 20) мм.

Толстостенная прямоугольная профтруба.

Квадратные

Здесь минимальный размер – 10 мм при миллиметровой стенке. Максимальный – 180 при стенке толщиной 14 мм.

Заключение

Надеемся, что смогли удовлетворить любопытство читателя в области знакомства с довольно экзотическими видами трубного проката. Как всегда, видео в этой статье предложит дополнительную информацию. Успехов!

Оставить комментарий

Оставляя комментарий, Вы принимаете пользовательское соглашение

Бесшовные круглые трубы ГОСТ из стали 09г2с

Круглые бесшовные трубы из стали 09г2с: описание и характеристики

Бесшовные трубы нашли широкое применение в различных отраслях промышленности, начиная от строительства, заканчивая производством оборудования специального назначения и декоративных элементов.

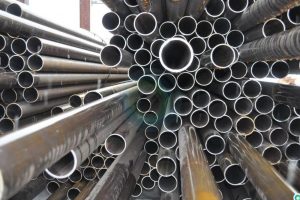

Широкое распространение круглые трубы приобрели, благодаря преимуществу способа изготовления и сырью, которое используется при производстве.

Одна из самых востребованных марок стали, из которой изготавливают трубы – сталь 09г2с. Данная марка относится к кремнемарганцовистым низколегированным конструкционным сталям. Круглые трубы 09г2с характеризуются достаточной прочностью и устойчивостью к нагрузкам, хорошей свариваемостью и длительным сроком эксплуатации.

Бесшовный способ производства трубы 09г2с, за счет отсутствия сварного шва, обеспечивает однородные показатели герметичности по всей длине металлоизделия, исключая возможность утечки транспортируемых веществ в окружающую среду.

Сам процесс изготовления бесшовных труб 09г2с состоит из прокатки заготовки на вальцах специальных станов. Во время вальцовки заготовка может быть охлажденной или разогретой, в таком случае идет деление на горячедеформированные трубы 09г2с и холоднодеформированные трубы 09г2с. Для холодной деформации важно, что по окончанию вальцовки заготовка подвергается нагреву с медленным охлаждением, что позволяет снизить образовавшееся во время деформации внутреннее напряжение.

Трубы, изготовленные методом горячей прокатки, это толстостенные металлоизделия, а трубы холоднодеформированные 09г2с – это тонкостенные изделия.

Холоднодеформированные трубы из конструкционной стали 09г2с могут дополнительно подвергаться термообработки для улучшения эксплуатационных свойств.

В конце производственного процесса у готовых круглых изделий обрезают концы и убирают заусенцы.

Стандартные размеры стальных труб следующие:

• диаметр трубы 09г2с – от 25 до 530 мм.
• стенка трубы 09г2с – от 2,5 до 75 мм.

Длина стальных труб 09г2с может быть:

• мерная;
• немерная;
• кратная мерной.

Максимальная длина стальных труб 09г2с – 12 метров, но многие производители по индивидуальному согласованию с заказчиком готовы поставить трубы нестандартной длины.

Размеры стальных труб 09г2с, а также материалы изготовления, варианты маркировки, условия поставок, технологию производства регламентируют два основных государственных стандарта:

• ГОСТ 8732 – устанавливает требования для горячедеформированных круглых труб;
• ГОСТ 9734 – устанавливает требования для холоднодеформированных круглых труб.

Перед выпуском круглые трубы 09г2с проходят ряд испытаний и тестирований для подтверждения механических свойств и пригодности для эксплуатации. Среди основных испытание на прочность, растяжение, сплющивание и коррозионную устойчивость, а также испытание гидравлическим давлением.

Каждая партия стальных труб тщательно осматривается визуально на отсутствие видимых дефектов, трещин и повреждений. В случае обнаружения все дефекты устраняются механической обработкой. Однако, необходимо следить, чтобы геометрические показатели не были ниже установленной допустимой нормы.

Свойства и применение круглых труб из стали 09г2с

Марка стали 09г2с (аналог C345), которая служит материалом для изготовления круглой трубы, относится к низколегированным конструкционным сталям. Благодаря низкому содержанию углерода сталь отлично сваривается при этом не требует предварительной подготовки, например, разогрева места сварки.

Кроме того, сталь 09г2с не склона к дополнительной хрупкости после отпуска, имеет достаточную прочность и может использоваться при пониженных и повышенных температурах. Круглые стальные трубы 09г2с без потери в первоначальных качествах могут эксплуатироваться в температурном диапазоне от -70 до +450 о С.

Круглые трубы из стали 09г2с оптимально подходят для возведения сложных сварных металлоконструкций для судоходных и железнодорожных целей.

Труба 09г2с отлично подойдет и при прокладке трубопроводов общего инженерного назначения, предназначенных для транспортировки слабо- и среднеагрессивных сред любой консистенции (пар, газ, жидкость, вязкое вещество).

В промышленности стальные трубы круглого сечения 09г2с используются повсеместно. Основными потребителями стоит назвать:

• добывающие и перерабатывающие предприятия;
• транспортную и металлургическую отрасль;
• производства дальнего Севера;
• судостроение, машиностроение, архитектура;
• строительство, гидравлика и т.д.

Стальные круглые трубы из стали 09г2с служат в качестве заготовки для производства трубопроводной арматуры и элементов различных механизмов.

Где купить бесшовные трубы из стали 09г2с

Наша компания поставляет качественным трубный металлопрокат напрямую от производителя заказчику в Россию, Беларусь, Казахстан и Узбекистан. У нас можно заказать и купить трубы 09г2с в любом объеме. Для этого необходимо позвонить по номерам или заполнить форму онлайн-заявки. Наши менеджеры оперативно свяжутся с вами и предложат наиболее выгодные варианты поставки.
