Сортамент труб в ППУ изоляции

Размеры труб ППУ

Размеры труб ППУ

Трубы ППУ в полиэтиленовой защитной оболочке разработаны для бесканальной прокладки нефтепроводов и газопроводов, а также тепловых магистралей. По согласованию с проектными компаниями, такие трубы ППУ ПЭ применяются в непроходных каналах.

Трубы рассчитаны на теплоноситель с максимальной температурой до 150 градусов и давлением до 1,6 МПа.
Основными преимуществами продукции является:

• Небольшая толщина теплоизоляционного слоя и при этом низкая теплопроводность;
• Срок эксплуатации до 30 лет;
• Высокая устойчивость к механическим повреждениям;
• Высокая устойчивость к воздействию агрессивной среды;
• Заливная оболочка без образования мостиков холода.

Изготовление труб ППУ в полиэтиленовой защитной оболочке регламентируется ГОСТ 30732-2006, действующим с 01.01.2008, который заменил устаревший ГОСТ 30732-2001.
Согласно ГОСТ 30732-2006 трубы выпускаются:

• Стандартного типа (1);
• Усиленного типа (2).

При этом погрузка и выгрузка производится при температуре до -18 градусов.

Конструкция ППУ ПЭ труб по ГОСТ 30732-2006

В конструкционной основе лежит принцип «труба в трубе». При производстве в зазор между полиэтиленовой оболочкой и стальной основой впрыскивается жидкая теплоизоляция, которая при отвердевании заполняет межтрубное пространство. Стальную основу для лучшего «прилипания» компонентов, предварительно обрабатывают дробеструйными устройствами, а сверху покрывают защитными составами. Коронарный электрический заряд обеспечивает адгезию ППУ с полиэтиленовой оболочкой.

Сигнальные линии системы ОДК необходимы для обнаружения и оперативного устранения протечек в тепловой магистрали. Они монтируются под покровный слой. Сигнальные линии производятся из неизолированной меди сечением 1,5 мм (марка ММ). При диаметре трубы до 426 мм встраиваются 2 проводника, при диаметре от 530 мм встраиваются 3 проводника. Параллельно оси основы располагаются индикаторы.

Основные характеристики оболочек и труб

Ниже приведены требования, которым должны соответствовать ППУ ПЭ трубы и элементы:

Характеристики труб-оболочек согласно ГОСТ 30732-2006:

Маркировка труб ППУ

Трубы ППУ маркируются, используя ряд условных обозначений. Рассмотрим на примере:

Маркировка: «труба Ст 108×4-1-ППУ ПЭ ГОСТ 30732-2006»

• Ст – обозначение материала основы, в данном примере это сталь.
• 108 – наружный диаметр в мм.
• 4 – минимальная толщина стенки трубы основы в мм.
• 1 – тип изоляции. Принимает значение 1 – если стандартная изоляция, 2 – если изоляция усиленная.
• ППУ – обозначение вида теплоизоляции. ППУ – это пенополиуретан.
• ПЭ – вид защитной оболочки, в данном случае ПЭ – это полиэтиленовая оболочка.
• ГОСТ 30732-2006 – ГОСТ, по которому изготовлена труба.

То есть, для вышеприведенного примера «труба Ст 108×4-1-ППУ ПЭ ГОСТ 30732-2006» маркировка расшифровывается как: труба стальная, произведенная согласно ГОСТ 30732-2006 со стандартной теплоизоляцией из пенополиуретана и полиэтиленовой оболочкой. При этом стальная основа имеет наружный диаметр 108 мм и минимальной толщиной стенки 4 мм.

Длина труб согласно ГОСТ 30732-2006

Согласно ГОСТ 30732-2006 длины труб в зависимости от диаметра нормируются следующим образом:

Максимальная длина неизолированных концов может быть следующая:

При этом допускается минусовое отклонение до 20 мм.

Оболочка из полиэтилена должна полностью закрывать теплоизоляционный слой, при этом плюсовой допуск по длине – 50 мм. На торцы ППУ труб при необходимости наносят гидроизоляцию.

Таблица размеров ППУ ПЭ

Диаметр ПЭ оболочек труб ППУ согласно ГОСТ 30732-2006 зависит от типа изоляции (1-стандартной или 2-усиленной). Ниже в таблицах приведены их значения для разных наружных диаметров труб.

Стандартный тип изоляции

Усиленный тип изоляции

Толщина стенки стальной основы – справочная характеристика, которая может меняться в зависимости от проектных параметров.
Маркировка труб ППУ ПЭ наносится на поверхность оболочки при помощи штампа, трафарета или бирок и дополнительно содержит:

• Товарный знак или наименование производителя;
• Номер партии;
• Дату изготовления партии.

• Компании
• Контакты
• Вакансии
• Статьи
• Новости
• Продукция
• Материалы

г. Новосибирск, ул. Грибоедова, 2б, оф. 23 Часы работы: ПН — ПТ с 9 до 18

ГОСТ 30732-2001 Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке. Технические условия

ГОСТ 30732-2001

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ И ФАСОННЫЕ ИЗДЕЛИЯ СТАЛЬНЫЕ
С ТЕПЛОВОЙ ИЗОЛЯЦИЕЙ
ИЗ ПЕНОПОЛИУРЕТАНА
В ПОЛИЭТИЛЕНОВОЙ ОБОЛОЧКЕ

Технические условия

МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ, ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ
И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ
(МНТКС)

Предисловие

1 РАЗРАБОТАН Ассоциацией производителей и потребителей трубопроводов с индустриал ьной полимерной изоляцией, Государственным унитарным предприятием «Научно- исследовательский институт Московского строительства» (ГУП «НИИМосстрой»), Федеральным государственным унитарным предприятием — Центром методологии нормирования и стандартизации (ФГУП ЦНС) и группой специалистов

ВНЕСЕН Госстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 30 мая 2001 г.

За принятие проголосовали

Наименование органа государственного управления строительством

Госстрой Азербайджанской Республики

Казстройкомитет Республики Казахстан

Государственный Комитет по архитектуре и строительству при Правительстве Кыргызской Республики

Министерство окружающей среды и благоустройства территорий Республики Молдова

3 ВВЕДЕН ВПЕРВЫЕ

4 ВВЕДЕН В ДЕЙСТВИЕ с 1 июля 2001 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 12.03.2001 г. № 19

1 Область применения . 2

2 Нормативные ссылки . 2

3 Определения . 3

4 Основные параметры и размеры .. 3

5 Технические требования . 4

6 Требования безопасности . 7

7 Охрана окружающей среды .. 7

8 Правила приемки . 7

9 Методы испытаний . 9

10 Транспортирование и хранение . 12

11 Гарантии изготовителя . 13

Приложение А Перечень нормативных документов, ссылки на которые приведены в настоящем стандарте . 13

Приложение Б Определение требуемой толщины пенополиуретановой теплоизоляции стальных труб при бесканальной прокладке тепловых сетей в различных климатических зонах . 14

Приложение В Сортамент фасонных изделий . 16

Приложение Г Расчетная масса одного метра длины изолированной трубы .. 30

Приложение Д Методика интегральной оценки срока службы пенополиуретановой изоляции труб тепловых сетей при переменном температурном графике теплоносителя . 30

Приложение Е Определение теплопроводности по методу «трубы» . 32

Приложение Ж Определение содержания закрытых пор . 32

Введение

Стандарт на трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке составлен с учетом следующих европейских стандартов, разработанных Европейским Комитетом по Стандартизации ( CEN ):

EN 253-1994 Трубопроводы сварные, предварительно изолированные для подземных систем горячего водоснабжения. — Система трубопроводов, состоящая из стального магистрального трубопровода с полиуретановой теплоизоляцией и наружной оболочкой из полиэтилена.

EN 448-1994 Трубопроводы сварные, предварительно изолированные для подземных систем горячего водоснабжения. — Сборная арматура из стальных разводящих труб с полиуретановой теплоизоляцией и наружной оболочкой из полиэтилена.

В настоящем стандарте значения следующих показателей соответствуют указанным в европейских нормах: плотности, прочности при сжатии при 10 %-ной деформации, теплопроводности , водопоглощения, объемной доли закрытых пор. Кроме того, требования к пенополиуретану с точки зрения требований безопасности и охраны окружающей среды (класс опасности, категория взрывоопасности производства, группа горючести пенополиуретана, требования по утилизации отходов, образующихся при производстве труб, их вывозу и захоронению) также соответствуют требованиям европейских стандартов.

В разработке стандарта принимали участие: канд.техн.наук И.Л.Майзель (Ассоциация производителей и потребителей трубопроводов с индустриальной полимерной изоляцией), канд.техн.наук. А.В. Сладков, канд. техн. наук В.Г.Петров-Денисов ( ГУП «НИИМосстрой»), канд. хим. наук И.В.Газуко, канд. техн. наук В.Б Ковалевский (ВНИИСТ), канд. техн. наук Я.А.Ковылянский, канд. техн. наук Г.Х. Умеркин (ОАО Объединение ВНИПИ «Энергопром»), Д. П. Смекалова, канд. техн. наук Ю.Л. Есипов (ОАО «Полимерсинтез»), канд. хим. наук М.Я. Царфин, Г.Г. Васъков (ООО НПП «Изолан»), Ю.У. Юнусов (Мосинжпроект), В.Г. Кухтин, Ф.Х. Кужбаев, Г.В. Булыгин (ЗАО «МосФлоулайн»), канд. экон. наук B . C . Ромейко, канд. техн. наук А. Ф. Аникин, канд. техн. наук А.Я. Добромыслов (ОАО НПО «Стройполимер»), Л.Е. Любецкий (АОЗТ «Ленгазтеплострой»), Ш.Н. Абайбуров (АОЗТ «Корпорация ТВЭЛ»), А.В. Новиков (Тепловые сети Мосэнерго), Ю.И. Максимов (ООО «Полимерстрой»), Н.Н. Арефьев (ЗТГНТ «Александра»), В.А. Глухарев (Госстрой России), Л.С. Васильева (ФГУП ЦНС).

ТРУБЫ И ФАСОННЫЕ ИЗДЕЛИЯ СТАЛЬНЫЕ
С ТЕПЛОВОЙ ИЗОЛЯЦИЕЙ ИЗ ПЕНОПОЛИУРЕТАНА
В ПОЛИЭТИЛЕНОВОЙ ОБОЛОЧКЕ

Технические условия

STEEL SHAPED PIPES AND PRODUCTS
WITH FOAMED POLYURETHANE THERMAL INSULATION
IN POLYETHYLENE JACKET

Technical specifications

Дата введения 2001-07-01

1 Область применения

Настоящий стандарт распространяется на стальные трубы и фасонные изделия с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке (далее — изолированные трубы и изделия), предназначенные для подземной бесканальной прокладки тепловых сетей с расчетными параметрами теплоносителя: рабочим давлением до 1,6 МПа и температурой до 130 °С (допускается кратковременное повышение температуры до 150 °С).

2 Нормативные ссылки

Перечень нормативных документов, на которые даны ссылки в настоящем стандарте, приведен в приложении А.

3 Определения

В настоящем стандарте применяют следующие термины с соответствующими определениями.

Бесканальная прокладка — прокладка трубопровода непосредственно в грунте.

Фасонные детали и изделия — отводы, тройники, неподвижные опоры и другие элементы, предназначенные для соединения труб при строительстве трубопроводов тепловых сетей.

Прочность на сдвиг при осевой и тангенциальной нагрузках — способность изолированной трубы выдерживать нагрузку сдвига, действующую между тепловой изоляцией из пенополиуретана с полиэтиленовой оболочкой и стальной трубой в осевом и тангенциальном направлениях.

4 Основные параметры и размеры

4.1 Трубы и фасонные изделия могут быть двух типов по толщине изоляции: тип 1 — стандартный, тип 2 — усиленный ( приложение Б).

4.2 Размеры изолированных труб должны соответствовать значениям, указанным в таблице 1 , конструкция — рисунку 1.

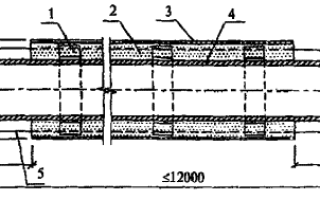

1 — центрирующая опора; 2 — изоляция из пенополиуретана; 3 — труба-оболочка из полиэтилена; 4 — стальная труба; 5 — проводники-индикаторы системы ОДК (показаны условно)

Таблица 1 В миллиметрах

Наружный диаметр стальных труб d

Наружный диаметр изоляции по полиэтиленовой оболочке

Толщина слоя пенополиуретана S

Наружный диаметр изоляции по полиэтиленовой оболочке

Трубы в ППУ-изоляции ГОСТ 30732-2006

Срок службы
25 лет

Гарантия на
продукцию 5 лет

Возможность нанесения
антикоррозионного покрытия

Имеем аккредитацию в Роснефти и Газпроме

На предприятии действует система менеджмента качества
ISO 9001, что гарантирует высокое качество нашей продукции

Типоразмеры труб в ППУ-изоляции (тип 1)

Наружный диаметр и минимальная толщина стенки стальных труб*

Средний наружный диаметр изолированных труб с полиэтиленовой оболочкой, номинальный

Расчетная толщина слоя пенополиуретана

Типоразмеры труб в ППУ-изоляции (тип 2)

Наружный диаметр и минимальная толщина стенки стальных труб*

Средний наружный диаметр изолированных труб с полиэтиленовой оболочкой, номинальный

Расчетная толщина слоя пенополиуретана

* Толщину стенки стальной трубы устанавливают в проекте. По согласованию с проектной организацией допускается также применение труб других диаметров.

Типоразмеры труб в ППУ-изоляции

*Толщина стенки стальной трубы определяется проектом.
**Величина справочная.

Изготавливаем изоляцию на собственном
производстве и только из новых труб

Наши инженеры максимально эффективно просчитывают загруз продукции так, что бы сэкономить место в автотранспорте. Тем самым вы экономите деньги на грузоперевозках.

Доставляем продукцию по всей
территории России и стран СНГ

Способ перевозки: авто

Способ перевозки: авто

Способ перевозки: авто

Способ перевозки: авто

Способ перевозки: авто

Способ перевозки: авто

Способ перевозки: авто

Способ перевозки: авто

Способ перевозки: авто

Способ перевозки: авто

Способ перевозки: Ж/Д

Способ перевозки: Ж/Д

Способ перевозки: Ж/Д

Применение

ППУ-изоляция используется для защиты металлоконструкций от повреждений и влияния внешних сил, увеличения прочностных свойств, теплоизоляции. Трубы в полиэтиленовой оболочке имеют больший срок эксплуатации, менее подвержены к химическим воздействиям.

Характеристика

К преимуществам полиэтиленового покрытия относят:

минимальные тепловые потери;

короткие сроки прокладки трубопровода;

широкий диапазон температур (от -80°С до +130°С);

возможность выбрать разные классы кольцевой жесткости.

Материал оболочки не имеет токсичных компонентов, поэтому трубы в таком покрытии допускается использовать в хозяйственном и питьевом водоснабжении.

Применение

ППУ-изоляция применяется для защиты труб и изделий трубопровода от повреждений и влияния внешних сил, увеличения прочностных свойств, теплоизоляции. В качестве защиты для ППУ часто применяется оцинкованная сталь с герметичным швом.

Характеристика

Гидрозащитная оболочка из стали позволяет использовать трубы для надземной прокладки. Оцинкованная сталь имеет ряд полезных свойств:

• снижение теплопотерь;
• увеличение срока эксплуатации трубы;
• невосприимчивость ко внешним разрушающим факторам;
• экономичность и универсальность;
• отличные прочностные характеристики.

Трубы ППУ изоляции

Описание труб ППУ изоляции

Трубы ППУ изоляции применяются для прокладки тепловых сетей в бесканальной и надземной среде. Труба ППУ применяется с использованием современных технологий теплоизоляции и качественных материалов прошедших испытания, и получившие сертификаты соответствия. Теплоизолированные трубы представляют из себя конструкцию, которая описана ниже.

Теплоизоляционный материал. Для обеспечения долговечности до 30 лет, снижения тепловых потерь почти до 0 и расходов на ремонт теплотрасс в 3 раза, в качестве изолирующего материала используется пенополиуретан созданный на основе двух экологически чистых химических компонентов Воратек CD 100 и Изолан-345. Материал ППУ обладает высокими теплоизоляционными свойствами до 98% и имеет большое преимущество перед изоляцией минеральной ватой: уменьшение потерь тепла при низком коэффициенте теплопроводности в состояние обычной влажности, долговечность теплоизоляционных характеристик, небольшое водопоглощение.

Труба — оболочка. Для бесканальной прокладки труб в землю, изготавливаем теплоизолированные трубы с внешней защитной оболочкой из полиэтилена — ПЭ низкого давления. Для надземной прокладки теплотрассы изготавливаем трубы с защитной металлической оболочкой из спирально навивных воздуховодов(оцинковка — ОЦ) толщиной 50 мкм. Трубы в ППУ используются в двух видах изоляции, обозначается 1ППУ и 2ППУ: первый тип изоляции используется для регионов с умеренным климатом, второй тип в регионах с низкими температурами.

Рабочая труба. В качестве рабочей трубы применяется следующие трубы: ВГП, электросварная, бесшовная и оцинкованная согласно ГОСТам 3262-78, 8732-78, 10705-80 и требованиям СНиП 3.05.03-85 «Тепловые сети». Для высокой температуры так же используются трубы из пропилена, что не противоречит санитарно-техническим требованиям. Прошедшие механические испытания и получившие сертификат соответствия, стальные трубы используются с установленными величинами согласно нормам ГОСТа 30732-2006.

Система ОДК. С ОДК представляет собой две медные проволоки проходящие вдоль всей стальной трубы, которые монтируются с помощью центраторов в ППУ слое. Как правило, трубы ППУ изоляции в полиэтиленовой оболочке производятся с ОДК, а трубы в оцинкованной оболочке производятся с ОДК по желанию заказчика и имеют три сигнальных медных провода. С помощью системы контроля возможно определить состояние трубы или изоляции, как по всей длине трассы, так и на определенном участке, что позволяет уменьшить потери времени и затрат на ремонт инженерных систем.

Основные преимущества труб ППУ:

• температура эксплуатации от 80 до 130 градусов
• срок эксплуатации до 30 лет
• теплоизоляционными свойствами до 98%
• уменьшение затрат на строительство теплотрасс
• уменьшение затрат на ремонт водоснабжения
• применение в различных климатических условиях
• система определения аварийного участка

Технические характеристики

Конструкция трубы в ППУ изоляции

Терминология:
t – стальная труба: электросварная, ВГП, бесшовная, оцинкованная;
d – диаметр стальной трубы;
s – толщина стенки стальной трубы;
D — диаметр оболчки-трубы;
n – тип изоляции ППУ по ГОСТу 30732-2006;
ППУ – теплоизоляция из пенополиуретана;
ПЭ – полиэтиленовая оболочка;
ОЦ — оцинкованная оболочка или труба;
эл/св — электросварная труба;
б/ш — бесшовная труба;
ВГП — ВодоГазоПроводная труба;
СОДК — система оперативного дистанционного контроля.

Описание:
1. Центратор (центрирующая опора);
2. Изоляция из ППУ (пенополиуретан);
3. Труба оболочка (ПЭ или ОЦ);
4. Стальная труба;
5. Система оперативного дистанционного контроля (СОДК).

Условное обозначение:
Труба t dxs/D n ПЭ(ОЦ)

Пример обозначение:
Труба эл/св 108×4,0/180 ППУ ПЭ СОДК

Трубы в ППУ изоляции из полиэтилена ПЭ

Трубы в ППУ изоляции из оцинкованной стали ОЦ

Толщина стенки стальной трубы и слоя пенопоулеритана может корректироваться по желанию заказчика. Толщина стенки трубы и фасонных деталей должна быть равнозначной. Во всех элементах трубопровода имеется свободный от изоляции с двух сторон конец. Его длина составляет от 150 мм (для труб диаметром от Ду 25 до Ду 219) до 210 мм (для труб от Ду 273 до Ду 1020).

Качество выпускаемой продукции обеспечивается за счет высококачественных материалов и полуфабрикатов, контроля на всех этапах производства.

Трубы ППУ (изоляция из пенополиуретана) в полиэтиленовой — ПЭ или оцинкованной — ОЦ защитной оболочке с системой ОДК. Продажа от производителя теплоизолированных стальных труб ППУ.

Труба полиэтиленовая ПНД ПЭ в ППУ изоляции и Гибкие теплоизолированные трубы.

Развитие направления экономии энергоресурсов оказывает непосредственное влияние на разработку новых теплоизоляционных материалов и энергоэффективных технологий. Одним из таковых являются трубы ПНД в ППУ изоляции.

На сегодняшний день в России протяженность трубопроводов ПНД в ППУ изоляции достигает миллионы километров, в том числе гибкие трубы в ППУ изоляции типа Изопрофлекс,Изоком Пласт, ТВЭЛ-ПЭКС, Uponor. Трубы ПНД в ППУ, цена и качество которых, как оказалось, имеют наилучшее соотношение, полностью себя оправдывают. Так, например, за более чем 20 лет наблюдений удалось статистически достоверно установить, что, например, показатель удельной повреждаемости трубопроводов, использующих трубы ПНД ПЭ в ППУ более, чем в 2 раза ниже по сравнению с трубопроводами «традиционных » типов (в мастичной или минераловатной изоляции): k=0,0123 повреждений в год на километр против 0,283.

Доля отключений на тепловых сетях, смонтированных из предварительно изолированных труб ПНД (труб ПЭ, а также труб из сшитого полиэтилена), приходится всего около 1% от общего их числа. Это при том, что большинство из них являются следствием ошибок при проектировании и монтаже.

Использование труб в ППУ изоляции в системах теплоснабжения позволяет – с учётом особенностей технологии монтажа — в кратчайшие сроки обеспечить замену изношенных теплосетей. Причем обойдётся это всего на 5-10% дороже, чем прокладка аналогичных сетей их труб в «традиционных » типах изоляции и канальном варианте, а затраты окупятся в течение 2-3 лет. Одновременно резко возрастёт надежность и долговечность сетей, на порядок (в 10-12 раз, согласно имеющимся экспериментальным данным), уменьшаются теплопотери.

В этой статьи разберемся, что собой представляет труба Полиэтиленовая в ППУ изоляции, и какие возможности дает применение этих материалов в сфере промышленного и гражданского строительства.

Труба ПНД в ППУ изоляции– что это такое?

Трубы в пенополиуретановой изоляции (ППУ изоляция) – это конструкция, изготовленная по принципу «труба в трубе», т.е. состоит из двух труб: внутренняя рабочая (несущая ) и наружная защитная (оболочка ), промежуток между которыми заполнен пенополиуретаном.

В двух словах, труба ПНД в ППУ – это полиэтиленовая ПНД труба, имеющая дополнительную защиту в виде теплоизолирующего слоя, функции которого выполняет пенополиуретан. Защитная гидроизоляционная оболочка из полиэтилена или из оцинкованной стали продлевает срок безаварийной службы и расширяет сферу применения.

В состав изолированной трубы входит три слоя:

• основная (рабочая ) труба. Применяются трубы: ПЭ 100, PEX-a и PERT.

• теплоизоляционный материал – ППУ изоляция. Теплоизоляция обеспечивается напылением пенополиуретана. Этот инновационный материал отличается от традиционных изоляторов (например , стекловаты), низким коэффициентом теплопроводности, гигроскопичностью, долговечностью. Теплоизоляционный материал должен соответствовать ГОСТ 30732-2006. При этом должно соблюдаться важное требование – хорошая адгезия с материалом рабочей трубы и оболочки. Допустимое смещение (осевой сдвиг) – 0,14 МПа (t =23°C);

• оболочка ППУ изоляции. В качестве таковой применяется полиэтилен низкого давления черного цвета (регламентируется ГОСТ 18599-2001) или оцинковка (регламентируется ГОСТ 52246-2004) – стальная защитная оболочка (выполненная из штрипса оцинкованного). Вид оболочки отмечается при маркировке изделия;

Группа производственных компаний «АОС » предлагает к поставке два вида пластиковых труб в ППУ изоляции.

1. Труба ПНД ПЭ 100 и Труба ПНД PERT отрезками по 12 -13 метров
2. Термостойкие пластиковые трубы диаметром 25-160 мм из сшитого полиэтилена армированных высокопрочной нитью kevlar PEX-a и PERT изолированных пенополиуретаном (и пенополиуретаном на основе циклопентана с теплопроводностью 0,026) для для тепловых сетей и сетей ГВС, а именно труб Изопрофлекс, ТВЭЛ-ПЭКС, Uponor в бухтах.

Труба ПНД ПЭ 100 и Труба ПНД PERT в ППУ изоляции.

ТРУБА ПОЛИЭТИЛЕНОВАЯ В ППУ ИЗОЛЯЦИИ — это полиэтиленовые теплоизолированные трубы ПНД ПЭ, которые применяют при прокладке систем водоснабжения, пожаротушения, напорной и безнапорной канализации, а также в технологических трубопроводах с максимальной рабочей температурой среды до 40°С включительно и давле­нием до 1,6 МПа. в любых климатических зонах.

Полиэтиленовые трубы ПНД с полиэтиленовой оболочкой ПЭ предназначены для подземной бесканальной прокладки, прокладки в непроходных каналах

Полиэтиленовые трубы ПНД с оцинкованной оболочкой ОЦ предназначены для наружной прокладки по эстакадам, в проходных каналах и туннелях.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ПОЛИЭТИЛЕНОВЫХ ТРУБ В ППУ ИЗОЛЯЦИИ:

Труба ПНД ПЭ 100 SDR11 110мм/180 Где: ПНД ПЭ 100 — материал несущей трубы, SDR 11 — стандартное размерное соотношение, 110 мм — диаметр несущей трубы, 180 мм — наружный диаметр трубы-оболочки.

При заказе трубы ПНД с греющим кабелем необходимо указывать обозначение типа кабеля, например: Труба ПНД SDR11 110/180 с греющим кабелем.

Гибкие теплоизолированные трубы в ППУ изоляции.

Современные решения для локального распределения тепла должны соответствовать строжайшим требованиям в отношении безопасности, надежности, прочности и эффективности. ООО «АОС » предлагает теплоизолированные трубы ПНД в ППУ изоляции для тепловых сетей и сетей охлаждения.

Гибкие теплоизолированные трубы Изопрофлекс, ТВЭЛ-ПЭКС, Uponor предназначены для использования в сетях горячего и холодного хозяйственно-питьевого водоснабжения, отопления, первичных и вторичных контурах сетей теплоснабжения.

Группа производственных компаний «АОС » на сегодняшний день поставляет Гибкие теплоизолированные трубы:

• с несущей трубой из сшитого полиэтилена PEX-a или PEX-b, которые в свою очередь подразделяются на моно -и многослойные трубы
• с несущей трубой из термостойкого полиэтилена PE-RT, которые в свою очередь подразделяются на моно -и многослойные трубы.

В качестве теплоизоляции применяется полужесткий пенополиуретан или циклопентан.

Гибкие теплоизолированные трубы и фасонные части к ним предназначены для бесканальной прокладки трубопроводов систем отопления, холодного и горячего водоснабжения с температурой воды до 95 ˚С и максимальным рабочим давлением до 1,0 МПа.
При подземной прокладке трубопроводы могут прокладываться в непроходных каналах и футлярах.

В зависимости от количества и материала полимерных труб ГПИ-трубы подразделяются на следующие типы:
— с одной полимерной трубой из PE -X-a (далее – однотрубное исполнение);
— с двумя полимерными трубами из PE-X-a (далее – двухтрубное исполнение);
— с одной полимерной трубой из PE -X-b (далее – однотрубное исполнение);
— с двумя полимерными трубами из PE -X-b (далее – двухтрубное исполнение);
— с одной полимерной трубой из PE -RT тип II (далее – однотрубное исполнение);
— с двумя полимерными трубами из PE -RT тип II (далее – двухтрубное исполнение);
— с одной полимерной армированной трубой из PE -X-a (далее – однотрубное исполнение);
— с двумя полимерными армированными трубами из PE -X-a (далее – двухтрубное исполнение);
— с одной полимерной армированной трубой из PE -X-b (далее – однотрубное исполнение);
— с двумя полимерными армированными трубами из PE -X-b (далее – двухтрубное исполнение);
— с одной полимерной армированной трубой из PE -RT тип II (далее – однотрубное исполнение);
— с двумя полимерными армированными трубами из PE -RT тип II (далее – двухтрубное исполнение).

Достоинства Гибких теплоизолированных труб:

• Объем земляных работ снижается в сравнении с металлическими трубами в 7 раз. ГПИ трубы можно прокладывать бесканальным способом, благодаря чему можно сэкономить на железобетонных каналах и их последующем вскрытии.
• Легкий монтаж благодаря длинным непрерывным отрезкам трубопровода. Стоимость монтажа снижается в 8 раз. Трубы Изоком самокомпенсирующиеся, поэтому отпадает необходимость использовать углы поворота (отводы ), неподвижные опоры, компенсаторы. Бригада из 3-4 человек в течение дня способна осуществить укладку трубопровода длиной до 700 метров.
• Расходы на благоустройство, эксплуатацию и ремонт ниже в 3 раза или вообще не требуется. Гибкие полимерные трубы Изоком можно укладывать без вскрытия асфальта или другого типа дорожного покрытия, применяя технологию горизонтального бурения.
• Подача горячей воды с минимальными теплопотерями. В качестве утеплителя используется пенополиуретан или циклопентан, который обладает самой низкой теплопроводностью, что позволяет существенно экономить энергоресурсы и обеспечить уровень тепловых потерь в сетях менее 3%. Высокие показатели прочности на сжатие и низкое водопоглощение теплоизолируещего слоя (2 %), делает трубы Изоком идеальным материалом при подземной прокладке.
• Не поддаются внешней и внутренней коррозии, соответственно не требуется антикоррозийное покрытие. Пластиковые трубы практически не имеют шероховатости, она в сотни раз меньше стальных, поэтому в течение всего срока службы пропускная способность трубопровода остается неизменной.
• Гибкость труб. Гибкость трубопровода дает возможность легко огибать деревья, коммуникации и строения, поэтому их использование особенно оправдано в условиях города. За счет гибкости данные трубы можно использовать в различных геологических условиях и регионах с повышенной сейсмичностью (до 9 баллов).
• Герметичность соединения. Труба может поставляться длиной до 1500 метров, что существенно снижает количество стыков, а значит и потенциальных мест протечек и аварий.
• Небольшой вес, что позволяет существенно экономить на погрузочно-разгрузочных работах.
• Сохранение целостности при замерзании и перепадах температур. Укладку можно производить без учета теплового расширения труб.
• Отсутствие специальных требований к эксплуатации.
• Устойчивость к агрессивной среде, к воздействию агрессивной воды и химикатов.
• Долговечность. Длительная безаварийная работа системы 50 лет и более.

Преимущества пластиковых труб ПНД в ППУ изоляции.

• пенополиуретановая изоляция труб позволяет существенно уменьшить потери тепла. Максимальная утечка тепла составляет всего 4%, тогда как стальные трубы с традиционной теплоизоляцией имеют теплопотери в пределах 20-25%

• трубы поставляются цельными отрезками необходимой длины, что в 99% случаев позволяет обходиться вообще без стыков. При монтаже не требуются отводы, неподвижные опоры или компенсаторы
• высокая степень надежности

• снижение потерь тепла при передаче теплоносителя на 35-40%

• устойчивость к температурному режиму. Применимы в диапазоне наружных температур от -80 до +130 °С

• устойчивость к воздействию влаги

• неподверженность коррозии без дополнительной обработки

• высокая скорость укладки. Монтаж труб ППУ выполняется надземным, подземным и канальным способом. Возможна подземная бесканальная прокладка на глубину до 1 м.п. Такой способ укладки предусматривает устройство трубопровода непосредственно в траншее, в применении железобетонных лотков нет необходимости

• экологическая безопасность

• существенное снижение затрат на строительство, обслуживание и ремонт теплотрасс

• антивандальность. Теплоизолятор с труб ППУ практически невозможность украсть и использовать повторно

• увеличение срока эксплуатации теплотрассы

Именно поэтому жилищно-коммунальные хозяйства нашей страны, при закупке за счет собственных средств, все больше делают выбор в пользу гибких полимерных труб.

Труба ПНД в ППУ изоляции, а также Гибкие теплоизолированные трубы купить и задать интересующие вас вопросы, можете у наших менеджеров, сделав запрос на электронную почту или позвонив в офис по телефону 8 800 234-37-99.
