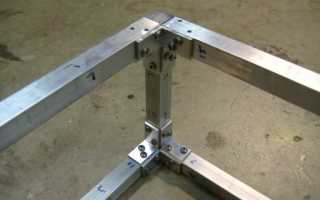

Соединительный крепеж для профильных труб

Крепеж для профильной трубы

Сооружение небольших временных и разборных каркасных конструкций из профильных труб, где невозможно выполнить соединение посредством горячей сварки или нарезки резьбы, предполагает съемное крепление в виде особых крабов, хомутов и других элементов. Такие способы закрепления конструкции выполняются просто и не требуют специальных навыков, как сварочные работы. Нужно только действовать согласно инструкции по сборке.

Варианты крепежных элементов для соединения труб

Профильный трубопрокат применяется для сборки каркасных конструкций. Трубные профили с квадратным, прямоугольным и фигурным сечениями не используются при прокладке трубопроводов ввиду того, что в них возникает сильное внутреннее сопротивление.

Для соединения профильных труб без сварки используются различные крабы-соединители, муфты, фланцы и хомуты. Такие крепления условно можно разделить на две категории:

плавающие, к которым относятся стяжки и клипы;
жесткие — это соединительные крабы, фланцы, фитинги, скобы.

Крабы для монтажа трубопроката представляют собой систему хомутов и могут иметь плоскостное и объемное соединение. Первый тип крепежа для профильной трубы бывает трех видов:

Т-образный, позволяющий соединить три трубы небольших диаметров. Благодаря этому монтаж конструкции осуществляется по простой и понятной схеме.
Г-образный, используемый для углового соединения двух труб.
Х-образный, обеспечивающий надежную фиксацию трех и четырех труб крестообразным способом в середине металлоконструкции.

Объемное соединение обеспечивается благодаря трех- и четырехчастным краб-системам, когда трубы соединяются под углом 90° в разных плоскостях по осям Х, Y и Z.

Фитинговые крепежи применяются для соединения трубопроката, когда есть необходимость создать изгибы и ответвления. В основном их можно встретить в сборке водопроводных сетей, но их разновидности нашли применение и в монтаже различных металлоконструкций, и построек из трубного профиля. Они бывают нескольких видов:

Муфты и фланцы. Применяются для обеспечения надежной стыковки трубопроката по прямой. Бывают круглого и квадратного сечения.
Повороты и колена. Необходимы для обеспечения соединения труб с разными осями направления.
Тройники и крестовины. Используются на ответвлениях конструкции. Этот вид фитингов позволяет соединить профили с разными размерами сечений.

Особенности и характеристика

Крабы представляют собой скобы с крепежной системой. Изготавливаются из оцинкованного листового металла, толщина которого должна быть минимум 1,5 мм. В основном они нашли свое применение при монтаже трубопроката с сечением 20х20, 20х30, 40х40 и 20х40 мм. Крепление осуществляется посредством силой прижима. Болты затягиваются на самом крабе, а не на соединяемых трубах. Из-за этого у такой конструкции низкая прочность на разрыв, то есть закрепленную трубу, приложив усилия, можно извлечь из соединительного элемента.

Уличная металлоконструкция, сооруженная с применением крепежных крабов, непрерывно подвергается воздействию неблагоприятных условий (ветра, осадков, перепадов температур, морозов). Постепенно это будет приводить к расшатыванию и потере устойчивости конструкции. Поэтому крепеж нужно периодически проверять, подтягивать и при необходимости проводить ремонт.

В стыках крепления однозначно будут скапливаться осадки, из-за чего со временем может возникнуть ржавчина. Поэтому важно, чтобы вся конструкция имела антикоррозийное покрытие. Его целостность также необходимо периодически проверять и в случае повреждения исправлять.

Этот вид крепежа позволяет создать каркасную конструкцию, которую можно собирать и разбирать, когда это необходимо.

Советы по выбору

Выбор необходимых соединительных элементов зависит от вида и функции конструкции:

Краб-система применяется при возведении конструкций из трубных профилей с небольшим сечением — беседок, перегородок, пергол, арок, теплиц и других простых в сборке и разборке садово-парковых построек.
Фланцевые крепежи используются для построек, которые подлежат периодической разборке и сборке в период эксплуатации.
Муфтовое крепление чаще всего применяется при монтаже трубопроводов напорного типа, поскольку способно выдерживать большое давление и обеспечить его герметичность.
Простые фитинги широко применяются в сборке трубопроводов с ответвлениями и поворотами. Для этого типа крепления может потребоваться дополнительное укрепление сваркой.

Можно выделить несколько критериев, которых следует придерживаться при выборе соединительных элементов для профилированных труб:

В первую очередь необходимо определиться, какие понадобятся крепежные элементы и в каком количестве.
При выборе стальных крабов нужно обратить внимание на толщину его профиля. Он должна быть не менее 1,5 мм. Крабы с меньшей толщиной не способны обеспечить нужной прочности и жесткости.
Детали необходимо осмотреть на предмет наличия видимых повреждений — трещин, сколов, вмятин, а также ржавчины. Все это бракованные изделия.

Лучшие производители

Краб-системы не являются сложной конструкцией, и в каждом регионе есть как небольшие, так и крупные компании, занимающиеся производством металлоконструкций и креплений, что делает их всех конкурентоспособными. При выборе изделия важно придерживаться указанных выше рекомендаций.

Также можно предложить несколько критериев, по которым можно выбрать производителя:

антикоррозийное покрытие изделий;
покупка изделий через фирму-производителя, а не через посредников, это позволит сэкономить средства;
сроки изготовления продукции, есть ли товар в наличии;
гарантия;
способы оплаты и доставки.

Способы соединения

Можно выполнить соединение трубопроката, используя крабы, муфты, болты, хомуты для квадратных труб и другие соединительные элементы, в том числе изготовленные своими руками.

Две профильные трубы можно соединить под углом 90° с помощью стального уголка.

Для стыковки труб с одинаковым сечением можно изготовить соединительный элемент своими руками. Для этого понадобится сварочный аппарат.

Необходимо взять отрезок трубы с сечением, большим, чем сечение соединяемых элементов, чтобы их можно было вставить в нее. Соединительный элемент разрезается на две части, и на одном конце каждой из них делается скос под углом 45°. После этого из сложенных скошенными сторонами двух половинок трубы сваривается уголок 90°. На краях полученного элемента делаются отверстия размером не более половины толщины стенки профиля, и присоединяются гайки с соответствующим этим отверстиям диаметром. На концах соединяемых труб тоже делаются такие же отверстия.

Соединение профильных труб посредством крепежных элементов может быть хорошей альтернативой горячей сварке для легких построек. В иных случаях лучше использовать сварочные квадратные трубы.

Универсальный крепеж краб для профильной трубы

В последнее время все большую популярность набирают металлические каркасы, которые соединяются не сварочным методом, например, крепеж-краб

Характеристики краб системы

Краб система представляют собой Х, Г и Т-образные крабы-хомуты. Каждая из этих форм предназначается для установки в определенную область, соединяющая определенное число профилей.

Каркас теплицы соединенных крабами

Например, Х образный крепеж может закрепить в центре соединительной конструкции не более четырех элементов. Г образный крепеж предназначен для соединения две трубы, составляющие угол конструкции. А краб система Т соединяет три трубы, вроде тех которые используются в трубопроводе небольшого диаметра. Существует еще один вид Л образный крепеж (фото). Это универсальный краб, который применяется для крепления профильных труб размером 40×40.

Читать еще: Соединение крана с полипропиленовой трубой

Крепление профильной трубы размером 40×40

Краб-система работает с трубами любой формы как квадратными, прямоугольными и профильными. Поэтому производитель относит краб систему к универсальной системе. Для ее изготовления из металла с оцинкованным покрытием, или из крашенного металла, толщина которого составляет 1,5 миллиметра. Они состоят из двух частей, которые соединяются болтами и гайками.

Основное предназначение

Основное преимущество заключается в том, что конструкции соединенные с их помощью можно собирать и разбирать легко. Такие конструкции применяются в теплицах, летних душах и других мобильных объектах. Помимо прочего краб крепеж система очень прочная также как и сварочная, однако, сварочную конструкцию невозможно разобрать.

Краб система обходиться гораздо дешевле по себестоимости, поскольку при установке и разборе конструкции не требуется использование сварки, а раз так экономиться электроэнергия и газ, и не требуется нанимать профессионального сварщика. Процедура соединения каркаса крепеж крабом очень проста, для этого не нужно обладать специальными навыками, так как нужно всего лишь вставить трубы в крепеж и закрепить болтами.

Однако при креплении профильных труб маленьких размеров могут возникнуть небольшие трудности, потому что их следует стыковать только под прямым углом.

Разновидность

Краб система соединительного крепежа для профильных труб подразделяется на два вида: одноуровневая и двухуровневая. Первый вид характеризуется как крепеж, предназначенный для соединения элементов потолка конструкции, которые необходимо расположить перекрестно друг другу. Затем закрепляются соединителем на защелке, толщиной 0,6 миллиметров. А если нагрузка на 1 квадратный метр превышает двадцать килограммов, то применяются дополнительные крепежи, например саморезы.

Двухуровневые краб системы предназначены для соединения перекрестные профили, находящиеся на разных уровнях. Для этого элементы монтируются по обе стороны саморезами. Профильная труба перед тем, как закрепить подводят к П образной форме.

В некоторых случаях чтобы избежать деформации конструкции применяют профили в сочетании одноуровневых с двухуровневыми. Такая конструкция применяется в больших зданиях с подвесными потолками (фото).

Крепеж краб: универсальный соединительный 40х40

Профильная труба это труба, имеющая квадратное, прямоугольное или овальное сечение. Самыми популярными являются трубы с прямоугольным сечением. Профильная труба изготавливается из заготовки горячекатаной, стальной пластины. Краб система крепежа для профильных труб 40×40 предназначается для сборки каркасов тентового типа, навесов, беседок помещений для мобильных ресторанов и кафе.

Универсальный соединительный крепеж 40×40 используется для массивных конструкций, когда нагрузка на каждый квадратный метр превышает двадцать килограмм. Как, например, стеллажи, вольеры, террасы, подвесные крыши и другие.

Соединительный крепеж для профильных труб 40×40 имеет следующее характеристики, которые гарантирует производитель:

обладает высокой прочностью;
носит универсальный и многоразовый характер;
широкий выбор применения;
доступная стоимость;
возможность самостоятельного крепления;
достаточно использования примитивных инструментов для фиксации;
возможность быстрого сбора и разбора конструкции.

Метод фиксации профильных труб

Одна профильная труба крепиться к другой методом прижима, и последующей фиксации болтами. Для более надежности конструкции соединительный крепеж нужно устанавливать изнутри. Так можно избежать внешнего воздействия, которое может привести к образованию ржавчины. А это в сою очередь может привести к разрушению установки.

Профильная труба может быть закреплена с помощью хомутов и фитингов, а также иных элементов, имеющих соединительный характер. Хомуты применяются для крепления прямоугольных профилей состоящих их двух частей или элементов, один их которых крепиться в стену, затем в него вставляется профильная труба 40×40, а другой элемент фиксирует все это с помощью болтов.

Фитинг это такой крепеж, который предлагает производитель, обеспечивающий монтаж элементов с сечением прямоугольной формы.

Кто производит краб системы

Разумеется, существует множество компаний, которые занимаются поставкой данной продукции. Среди них можно отметить компанию Леруа Мерлен. Это компания, специализирующаяся на поставке и реализации высококачественных товаров для строительства, ремонта и иных отделочных работ. Леруа Мерлен располагает огромным ассортиментом товаров и материалов, в том числе и краб системы.

В Леруа Мерлен также осуществляется доставка товаров по адресам. Поэтому что приобрести крепеж краб для профильной трубы в ЛеруаМерлен, достаточно оформить заявку по доступной цене, которую можно оплатить любым удобным способом, не выходя из дома.

Какие бывают краб системы для профильных труб, правила выполнения соединений

На современном рынке строительных материалов есть много приспособлений, позволяющих соединять профильные трубы. Конструкция, полученная в итоге, может быть мобильной или стационарной. Для мобильных сооружений используются краб системы, которые, несмотря на свою новизну, уже успели зарекомендовать себя наилучшим образом. Именно о данном виде креплений и пойдет речь в этой статье.

Применение краб систем

Крепления типа краб лучше всего подходят для обустройства компактных каркасных конструкций из металла. Краб система в равной степени подходит как для квадратных, так и для прямоугольных труб, а при большой необходимости с ее помощью можно создать практически любую конструкцию из металлических труб. Помимо обширных возможностей применения, такое крепление является достаточно прочным при небольшом весе, и обходится относительно недорого.

Крепеж краб для профильной трубы не требует проведения сварочных работ, что основательно упрощает процесс обустройства конструкции, для которого не потребуется специальное оснащение и опыт работы с ним. Качество крепления при этом ни в чем не уступает сварному шву.

Соединители для профильных труб типа краб применяются для создания следующих видов конструкций:

Разнообразные тентовые конструкции, козырьки и навесы, беседки и крыши для открытых автомобильных площадок;
Пляжные душевые кабины и раздевалки, многочисленные ограды, террасы, стеллажи и вольеры для содержания животных;
Зимние сады, теплицы, легкие заборы, опоры для виноградников и модульные конструкции.

Важным достоинством описываемого крепления является возможность транспортировки конструкций в разобранном состоянии для последующей сборки, поэтому каждый раз обустраивать новое сооружение не нужно.

Виды краб систем для профильных труб

Конструктивно крепления краб представляют собой специальные хомуты, которые классифицируются следующим образом:

Т-образные. Такие крепления позволяют объединить три трубы, имеющие небольшой диаметр. Процесс монтажа всей конструкции за счет этого существенно упрощается.
Г-образные. Данный тип креплений краб предназначен для фиксации двух труб на углах обустраиваемого сооружения.
Х-образные. Такое вид крепежа обеспечивает надежное соединение четырех труб, установленных в центре металлоконструкции.

Читать еще: Пила для резки труб из металла

Для изготовления креплений краб используется оцинкованный или покрытый специальным составом металл толщиной 1,5 мм. Сама же конструкция крепежа включает в себя два отдельных элемента, которые соединяются посредством болтового соединения. Наиболее распространенные типоразмеры таких креплений – 95х65 мм и 95х95 мм. Читайте также: «Характеристики креплений для профильных труб, «Краб», хомуты, преимущества использования».

Соединение элементов конструкции осуществляется при помощи гаечных ключей соответствующего диаметра, соединительных деталей и подходящего для работы количества болтов и гаек под резьбу М-8.

Преимущества и недостатки системы краб

Соединение краб для профильной трубы имеет немало положительных качеств, из которых выделяются следующие:

Пригодность для многократного монтажа и демонтажа без риска повреждения металлоконструкции;
Простота конструкции позволяет выполнять монтаж креплений краб даже своими руками, без привлечения специалистов соответствующего профиля;
Помимо простой конструкции, стоит отметить и простой принцип соединения – для демонтажа краб систем требуется только разводной ключ;
Универсальность, позволяющая использовать данное соединение в большом количестве отраслей;
Оптимальное распределение нагрузок по всем элементам металлоконструкции;
Небольшая себестоимость готовых конструкций, обусловленная низкой стоимостью их компонентов;
Высокая прочность и жесткость постройки;
Длительный срок службы деталей системы.

Впрочем, у данных креплений, как и у любого другого материала, есть свои недостатки, о которых необходимо знать:

Возможность соединять исключительно трубы малого диаметра;
Возможность устанавливать соединение только под прямым углом;
Риск разрыва конструкции;
Требовательность к регулярному обслуживанию;
Риск нарушения геометрии конструкции;
Неспособность сопротивляться коррозии (данный недостаток можно нивелировать при помощи антикоррозионной обработки).

Особенности конструкции

Как правило, краб система используется для профильных труб 20х20, 20х30, 40х40 и 20х40 мм. Соединительные элементы крепятся посредством прижимной силы, а болты затягиваются не на сооружении, а на системе. Из-за такого метода соединения конструкция имеет низкую прочность на разрыв – при желании установленную трубу можно попросту вынуть из крепления.

Если конструкция, построенная с использованием краб системы, находится на открытом воздухе, то на нее постоянно будут воздействовать различные внешние факторы – температурные перепады, осадки или воздушные потоки. Из-за них конструкция постепенно расшатывается, поэтому крепеж для профильных труб нужно регулярно подтягивать – в противном случае конструкция перекосится и придет в негодность.

Очень важна и антикоррозионная обработка. В креплении с очень большой вероятностью будут собираться различные осадки, поэтому сооружение со временем проржавеет. За этим тоже нужно следить, чтобы хомуты для квадратных труб и сами трубы не пришли в негодность.

Заключение

Краб система для профильных труб, несмотря на некоторые недостатки, является одним из наиболее распространенных и подходящих способов соединения различных металлоконструкций. Простота системы позволит без проблем собрать ее своими руками, а при грамотном и регулярном обслуживании можно будет реализовать долговечность, которая изначально обеспечивается длительным сроком службы деталей конструкции.

Соединительная краб система для надежной фиксации профильных труб

Для соединения профильных труб требуются подходящие крепления, количество видов которых на современном рынке достаточно велико. Готовая конструкция может быть мобильной либо стационарной. В первом случае наиболее эффективными считаются краб системы для профильных труб. Такие крепления появились на рынке не так давно, но очень быстро обрели актуальность и популярность.

Краб система — это современный тип крепления, используемый в негабаритных конструкциях

Характеристика и применение краб системы

Крепления краб для профильных труб широко используются для создания малогабаритных металлических каркасных конструкций. Они позволяют работать и с квадратными, и с прямоугольными изделиями, а также трансформировать либо монтировать любое строение из труб по собственному дизайну. Система крепления краб считается универсальной, прочной, очень легкой в использовании и доступной по стоимости.

Для установки таких элементов не требуется сварка, для которой необходимо наличие специализированных навыков и специфического оборудования. Подобное крепление для профильной трубы обеспечивает получение прочного и надежного соединения, которое практически ничем не хуже сварного.

Краб системы используются для создания:

тентовых конструкций, козырьков, навесов, трансформеров (летних кафе, выставочных павильонов, ресторанов), беседок, автомобильных навесов;
конструкций для пляжных душевых кабин, раздевалок, ограждений, террас, стеллажей, строительных лесов, вольеров для животных;
зимних садов, газонных ограждений, виноградников, торговых дисплеев, теплиц, модульных перегородок и др.

Чаще всего краб системы встречаются в конструкциях теплиц

При использовании краб систем отсутствует необходимость в возведении новой конструкции, достаточно всего лишь демонтировать старое ненужное строение и перенести его на другое место, либо соорудить иное.

Основные виды крепления

Краб крепежи для профильных труб выпускаются в виде специальных хомутов, которые бывают:

Т-образные;
Г-образные;
Х-образные.

Каждое крепление способно соединить определенное количество профильных изделий и имеет свои места установки. Т-образная система предназначена для объединения трех труб, применяемых в трубопроводах с небольшим диаметром, для существенно упрощения всего монтажа. Г-образное крепление надежно соединяет две трубы в углах создаваемых конструкций. При помощи Х-образного крепежа можно эффективно скрепить 4 элемента, которые располагаются в середине создаваемого строения.

Примерные характеристики изделий даны в таблице.

Таблица 1

Характеристика	Единица измерения	Вид краб системы
Характеристика	Единица измерения	Т	Г	Х
Толщина оцинкованного металла	Мм	1,2	1,2	1,2
Полка	Мм	20	20	20
Отверстия	Мм	6,5	6,5	6,5
Длина	Мм	55	55	92
Ширина	Мм	92	55	92
Вес половинки	Г	45	30	70

Крепление имеет защитное покрытие, препятствующее коррозии

Крепления изготавливаются из окрашенного порошковым составом либо оцинкованного металла толщиной 1,5 миллиметра.

Обратите внимание! Встречаются также элементы без покрытия и оксидированные.

Конструктивно система представляет собой две половинки, которые соединяются гайками и болтами. Наиболее востребованным является размер изделий 95х65 либо 95х95 мм.

Преимущества крабов для профильной трубы

Краб система для труб обладает целым рядом преимуществ, среди которых:

возможность многоразового и безопасного для конструкции монтажа/демонтажа;
отсутствие необходимости в вызове сварщика либо другого специалиста – соединение можно выполнить самостоятельно;
для демонтажа металлоконструкции из профильной трубы не требуется дополнительный инструмент кроме разводного ключа;
широкая область применения;
распределение нагрузки по всему каркасу;
невысокая себестоимость получаемых конструкций;
обеспечение дополнительной прочности и жесткости строения.

Для выполнения соединения профильных изделий необходимо наличие таких элементов:

гаечные ключи различного диаметра;
непосредственно краб для труб со всеми необходимыми деталями;
болты и гайки с резьбой М-8, если планируется работа с большим количеством профильных изделий.

Краб система позволяет получить надежное и прочное соединение, используя только гаечный ключ

Читать еще: Как паять трубы ПВХ паяльником?

Подобная система крепления для трубы также отличается хорошей долговечностью.

Некоторые недостатки элементов

Из недостатков краб крепежа выделяют:

возможность стыковки труб только малых размеров;
стыковка исключительно под прямыми углами;
риск разрыва;
необходимость проведения постоянной диагностики;
возможность нарушения геометрии каркаса;
подверженность коррозии (если не проведена соответствующая обработка).

В большинстве случаев крепежи подходят для труб сечением 20×20, 20х30, 40×40, 20х40 миллиметров. Фиксация соединительных палок происходит прижимным методом с затягиванием болтов не на самой стяжке, а на системе. По этой причине конструкция (например, теплицы) становится слабой на разрыв. В некоторых случаях трубу без особого труда просто можно вытащить из крепежа.

Обратите внимание! Если конструкция находится за пределами помещения, то на нее оказывают постоянное воздействие ветровые, снеговые или температурные нагрузки. Со временем система может расшатываться, поэтому необходима периодическая подтяжка крепежей. Если не уследить за этим моментом, то конструкция способна перекоситься и соответственно сломаться.

При недостаточной обработке металлических элементов антикоррозионным составом труба внутри крепления будет быстро ржаветь, поскольку в краб крепеже возможно скопление конденсата и осадков.

Краб система крепления трубы считается одним из наиболее приемлемых и надежных элементов для создания своими руками удобных и мобильных металлоконструкций. Для работы с ними не требуются особые навыки.
