Соединение профильной трубы на болтах

Как соединить профильную трубу без сварки

Когда нет инвертора или нужно сделать разборную конструкцию для соединения профильных труб без сварки, пользуются элементами с болтовым крепежом. Этими методами собирают как мобильные, так и стационарные постройки. Для работы достаточно набора слесарного инструмента с гаечными ключами.

Способы соединения профильных труб без сварки

В зависимости от сложности конструкции крепят профильную трубу без сварки краб-соединителями, хомутами, муфтами, фитингами, фланцами. По способу выполнения крепежи могут быть:

• плавающими ― стяжки, клипсы;
• жесткими ― краб-элементы, муфты, фитинги, фланцы.

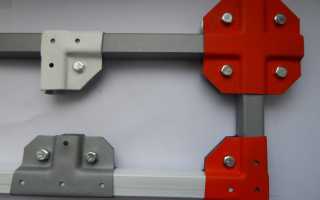

Краб-системы

Это универсальное крепление профильной трубы с сечением квадратной и прямоугольной формы без сварки. Крабы выполнены из двух и более частей, которые после установки стягивают болтами, для плоскостного и объемного крепления деталей конструкций. Половинки сделаны из металла толщиной 1,5 мм с цинковым или покрытием из стойких полимеров.

В зависимости от назначения выпускают следующие типы:

• Т-образные соединяют 3 трубы;
• Г- образные крепят 2 профиля;
• Х-образные фиксируют 4 трубы;
• объемными элементами соединяют без сварки 3 профильные трубы на углах конструкции или 4 внутри.

В домашнем хозяйстве краб-систему применяют для сборки без сварки:

• парника, теплицы;
• летней душевой и кабинки для переодевания;
• навеса, каркаса беседки;
• легкого ограждения, опоры для вьющейся растительности;
• вольеров и клеток для содержания животных;
• лавочек, скамеечек, стеллажей;
• временного соединения на время ремонта сварных конструкций.

Краб-система зарекомендовала себя как надежное соединение по прочности не уступающее сварке.

К достоинствам также относятся:

• возможность многократной сборки/разборки конструкций;
• способ монтажа без сварки доступен даже неквалифицированным работникам;
• универсальность применения;
• невысокая себестоимость монтажа без сварки за счет низкой цены крепежных деталей;
• долговечность, для закрытых конструкций до 50 лет.

Недостатки тоже есть:

• невозможность соединения профильной трубы без сварки с размерами больше 40х40 мм;
• возможна установка только под углом 90⁰;
• необходимость регулярного подтягивания гаек;
• при чрезмерной нагрузке на разрыв возможно вытаскивание профильных труб из креплений;
• необходимость защиты мест соединения от ржавчины, поскольку в них скапливается влага.

Хомуты

Если нужно скрепить профильный трубопрокат с ограждением, применяют хомуты с болтами, которые состоят из двух частей. Одну половину устанавливают на стену или потолок. Положение вставленной трубы фиксируют второй половиной, стягивая болты. Такое соединение называют клипсой.

При правильно подобранных размерах монтаж выполняется без провисов. Регулируемыми хомутами можно крепить профили любого сечения. При монтаже следует учитывать, что хомуты для крепления профильной трубы из стали должны быть сделаны из того же материала, а полимерной из пластика.

Фитинги

Когда требуется соединить профильные трубы с ответвлениями и загибами, на торцы устанавливают специальные крепежные детали ― фитинги. Есть варианты для соединений внутри помещения и на улице. По назначению они могут быть сделаны в виде:

• тройников и крестовин для создания ответвлений одинакового или разного сечения;
• угольников, которые устанавливают на поворотах и коленах, если нужно изменить направление трубопровода;
• муфт для стыковки прямолинейных участков.

Сборку фитингов выполняют в следующем порядке:

• на торцы надевают обжимные гайки;
• устанавливают зажимные, прижимные и уплотнительные кольца;
• затем надевают фитинг;
• детали скрепляют затягиванием гаек на обоих торцах.

Фланцы

Фланцевое соединение состоит из двух металлических пластин круглой или прямоугольной формы с отверстиями для труб и болтов, которые устанавливают на концах профилей. Порядок выполнения работы:

• торцы срезают перпендикулярно относительно оси трубы;
• после удаления заусенцев надевают фланцы;
• при установке между ними резиновой прокладки следят, чтобы ее внешний край равномерно выходил за срез на 8 — 10 мм;
• фланцы скрепляют болтами с гайками.

Для создания надежного долговечного соединения при монтаже учитывают следующие нюансы:

• нельзя устанавливать больше одной прокладки, так как снижается герметичность;
• для повышения герметичности гайки затягивают не одна за другой, а диаметрально расположенными парами;
• на водопровод устанавливают картонные прокладки, пропитанные олифой;
• стыки в системах отопления герметизируют асбестовым картоном;
• резьбовая часть болтов не должна выходить из гаек больше половины их длины;
• прокладка не должна касаться болтов, а размер отверстия должен быть немного больше сечения профиля;
• один раз в 1 -3 года проверять состояние прокладки.

Муфты

Этот метод соединения прямолинейных участков без сварки применяют, когда необходима высокая герметичность на трубопроводах, работающих под давлением. Монтаж выполняют в следующей последовательности:

1. Торцы профильных труб срезают под углом 90⁰.
2. Удаляют заусенцы, очищают от грязи и коррозии.
3. Размечают место размещения муфты, прикладывая к трубе так, чтобы линия стыка находилась на середине ее корпуса. Положение отмечают фломастером. Операцию повторяют на другой трубе.
4. Торцы покрывают силиконовой смазкой.
5. Концы профильных труб вставляют внутрь муфты так, чтобы отметки совместились с ее краями. После выравнивания по оси стык скрепляют болтами муфты.

Выбор способа крепления

При выборе способа соединения необходимо учитывать назначение и особенности собираемой конструкции:

• крабовую систему применяют для соединения квадратных труб без сварки и прямоугольных профилей малого сечения для сборки малогабаритных садовых и хозяйственных построек;
• фланцы используют для сборки без сварки конструкций из профильного трубопроката большого сечения, которые приходится часто собирать/разбирать;
• муфты применяют для монтажа напорных трубопроводов, но чаще во время ремонта при замене поврежденных участков;
• при выборе фитингов нужно учитывать, что из-за недостаточной прочности соединения потребуется усилить сваркой.

При покупке соединительных деталей руководствуются следующими критериями:

• перед началом работы набрасывают эскиз, по которому подсчитывают, сколько и каких элементов нужно;
• толщина стенок крабов не может быть меньше 1,5 мм, так как детали из более тонкого металла не обеспечивают требуемую прочность;
• на деталях не должно быть трещин, сколов, вмятин, изменений конфигурации и отклонений по размерам;
• элементы с поцарапанной поверхностью и коррозийными пятнами прослужат недолго;
• длительность срока службы зависит от производителя, поэтому лучше покупать продукцию хорошо зарекомендовавших себя фирм.

Краб-система по праву считается оптимальным вариантом для сооружения построек своими руками. Однако, несмотря на простоту выполнения соединений без сварки этот способ применим не во всех случаях, когда требуется собрать конструкцию из профильного трубопроката. Например, сварные ворота или трубопровод, проложенный в стене, будут надежней в эксплуатации.

Как соединить (нарастить) между собой одинаковую по диаметру профильную трубу без сварки

Обновлено 08.07.2020 Один мой знакомый, показал интересный способ по соединению профильной трубы, более того, соединять будет одинаковую по диаметру трубу. Огромный плюс данного способа в том, что для такого соединения не требуется сварка, ведь не у каждого она есть.

Как соединить профильную трубу между собой без сварки

Для примера, я взял два отрезка трубы 40*40.

Отступаем от края 100 мм.

Делаем разметку с каждой стороны.

Для наглядного примера, я нанес разметку красным маркером, чтобы, было понятней. Белым помечены линии реза для болгарки.

Включаем “болгарина” и делаем пропил.

Делаем с каждой стороны.

И получаем вот такую заготовку.

Теперь, с помощью молотка или кувалды загоняем нашу заготовку.

Вот тут бы сварочным пройтись и получилось бы идеально)

Но, как я уже писал выше, не у каждого он есть и не каждому он нужен поэтому делаем отверстие.

И дополнительно фиксируем на болт. И читая ваши мысли, хочу напомнить, несмотря на то, что данное соединение выдерживает (100 кг. проверенно) нужно понимать, что оно не подойдет для работ с нагрузками.

А вот для других небольших конструкций, будет идеальным решением. Ну и бонусом, надежное соединение профильной трубы без сварки и болтов.

Источник

Крепеж для профильной трубы

Сооружение небольших временных и разборных каркасных конструкций из профильных труб, где невозможно выполнить соединение посредством горячей сварки или нарезки резьбы, предполагает съемное крепление в виде особых крабов, хомутов и других элементов. Такие способы закрепления конструкции выполняются просто и не требуют специальных навыков, как сварочные работы. Нужно только действовать согласно инструкции по сборке.

Варианты крепежных элементов для соединения труб

Профильный трубопрокат применяется для сборки каркасных конструкций. Трубные профили с квадратным, прямоугольным и фигурным сечениями не используются при прокладке трубопроводов ввиду того, что в них возникает сильное внутреннее сопротивление.

Для соединения профильных труб без сварки используются различные крабы-соединители, муфты, фланцы и хомуты. Такие крепления условно можно разделить на две категории:

• плавающие, к которым относятся стяжки и клипы;
• жесткие — это соединительные крабы, фланцы, фитинги, скобы.

Крабы для монтажа трубопроката представляют собой систему хомутов и могут иметь плоскостное и объемное соединение. Первый тип крепежа для профильной трубы бывает трех видов:

1. Т-образный, позволяющий соединить три трубы небольших диаметров. Благодаря этому монтаж конструкции осуществляется по простой и понятной схеме.
2. Г-образный, используемый для углового соединения двух труб.
3. Х-образный, обеспечивающий надежную фиксацию трех и четырех труб крестообразным способом в середине металлоконструкции.

Объемное соединение обеспечивается благодаря трех- и четырехчастным краб-системам, когда трубы соединяются под углом 90° в разных плоскостях по осям Х, Y и Z.

Фитинговые крепежи применяются для соединения трубопроката, когда есть необходимость создать изгибы и ответвления. В основном их можно встретить в сборке водопроводных сетей, но их разновидности нашли применение и в монтаже различных металлоконструкций, и построек из трубного профиля. Они бывают нескольких видов:

1. Муфты и фланцы. Применяются для обеспечения надежной стыковки трубопроката по прямой. Бывают круглого и квадратного сечения.
2. Повороты и колена. Необходимы для обеспечения соединения труб с разными осями направления.
3. Тройники и крестовины. Используются на ответвлениях конструкции. Этот вид фитингов позволяет соединить профили с разными размерами сечений.

Особенности и характеристика

Крабы представляют собой скобы с крепежной системой. Изготавливаются из оцинкованного листового металла, толщина которого должна быть минимум 1,5 мм. В основном они нашли свое применение при монтаже трубопроката с сечением 20х20, 20х30, 40х40 и 20х40 мм. Крепление осуществляется посредством силой прижима. Болты затягиваются на самом крабе, а не на соединяемых трубах. Из-за этого у такой конструкции низкая прочность на разрыв, то есть закрепленную трубу, приложив усилия, можно извлечь из соединительного элемента.

Уличная металлоконструкция, сооруженная с применением крепежных крабов, непрерывно подвергается воздействию неблагоприятных условий (ветра, осадков, перепадов температур, морозов). Постепенно это будет приводить к расшатыванию и потере устойчивости конструкции. Поэтому крепеж нужно периодически проверять, подтягивать и при необходимости проводить ремонт.

В стыках крепления однозначно будут скапливаться осадки, из-за чего со временем может возникнуть ржавчина. Поэтому важно, чтобы вся конструкция имела антикоррозийное покрытие. Его целостность также необходимо периодически проверять и в случае повреждения исправлять.

Этот вид крепежа позволяет создать каркасную конструкцию, которую можно собирать и разбирать, когда это необходимо.

Советы по выбору

Выбор необходимых соединительных элементов зависит от вида и функции конструкции:

1. Краб-система применяется при возведении конструкций из трубных профилей с небольшим сечением — беседок, перегородок, пергол, арок, теплиц и других простых в сборке и разборке садово-парковых построек.
2. Фланцевые крепежи используются для построек, которые подлежат периодической разборке и сборке в период эксплуатации.
3. Муфтовое крепление чаще всего применяется при монтаже трубопроводов напорного типа, поскольку способно выдерживать большое давление и обеспечить его герметичность.
4. Простые фитинги широко применяются в сборке трубопроводов с ответвлениями и поворотами. Для этого типа крепления может потребоваться дополнительное укрепление сваркой.

Можно выделить несколько критериев, которых следует придерживаться при выборе соединительных элементов для профилированных труб:

1. В первую очередь необходимо определиться, какие понадобятся крепежные элементы и в каком количестве.
2. При выборе стальных крабов нужно обратить внимание на толщину его профиля. Он должна быть не менее 1,5 мм. Крабы с меньшей толщиной не способны обеспечить нужной прочности и жесткости.
3. Детали необходимо осмотреть на предмет наличия видимых повреждений — трещин, сколов, вмятин, а также ржавчины. Все это бракованные изделия.

Лучшие производители

Краб-системы не являются сложной конструкцией, и в каждом регионе есть как небольшие, так и крупные компании, занимающиеся производством металлоконструкций и креплений, что делает их всех конкурентоспособными. При выборе изделия важно придерживаться указанных выше рекомендаций.

Также можно предложить несколько критериев, по которым можно выбрать производителя:

• антикоррозийное покрытие изделий;
• покупка изделий через фирму-производителя, а не через посредников, это позволит сэкономить средства;
• сроки изготовления продукции, есть ли товар в наличии;
• гарантия;
• способы оплаты и доставки.

Способы соединения

Можно выполнить соединение трубопроката, используя крабы, муфты, болты, хомуты для квадратных труб и другие соединительные элементы, в том числе изготовленные своими руками.

Две профильные трубы можно соединить под углом 90° с помощью стального уголка.

Для стыковки труб с одинаковым сечением можно изготовить соединительный элемент своими руками. Для этого понадобится сварочный аппарат.

Необходимо взять отрезок трубы с сечением, большим, чем сечение соединяемых элементов, чтобы их можно было вставить в нее. Соединительный элемент разрезается на две части, и на одном конце каждой из них делается скос под углом 45°. После этого из сложенных скошенными сторонами двух половинок трубы сваривается уголок 90°. На краях полученного элемента делаются отверстия размером не более половины толщины стенки профиля, и присоединяются гайки с соответствующим этим отверстиям диаметром. На концах соединяемых труб тоже делаются такие же отверстия.

Соединение профильных труб посредством крепежных элементов может быть хорошей альтернативой горячей сварке для легких построек. В иных случаях лучше использовать сварочные квадратные трубы.

Способы соединения профильных труб без сварки

Автор: Игорь

Дата: 05.08.2017

• Статья
• Фото
• Видео

Стыковка труб из профильного материала выполняется различными способами. Чаще всего применяется соединение изделий сварочным методом. В других случаях используется резьбовое соединение. Не всегда у мастера под рукой есть сварочный аппарат, и имеется возможность провести сварочные работы. На помощь в таких случаях приходит использование крепежных элементов и хомутов. Для детального ответа на вопрос о том, как соединить профильные трубы без сварки, необходимо изучить основные способы такого соединения.

Соединение профильной трубы без пайки

Способы соединения

Соединение профильных труб без сварки производится несколькими возможными способами:

• краб-системой;
• фитинговой стыковкой.

Способы соединения профильной трубы без сварки подразумевают также использование муфтового и фланцевого методов.

Применение краб-систем

При данном способе используются хомуты-крабы, представляющие собой соединительные скобы. Для их изготовления берется оцинкованный металл листового типа.

Краб-система для соединения профильной трубы

Рекомендуется использовать лист, имеющий толщину 1,4 мм. Металлические скобы соединяются болтами и гайками, образуя элементы, напоминающие буквы алфавита. Обычно применяются скобы, образующие соединения в форме букв “Г”, “Х” и “Т”.

Скобами указанных типов удается соединить до 4-х труб. Особенность таких соединений в том, что они могут быть состыкованы исключительно под углом 90 . Прочность стыковки изделий методом краб-системы соизмерима с прочностью сварного шва, который образуется, когда происходит стандартная сварка профильной трубы.

Пример соединения 4-х труб

Скобы при соединении образуют сечение в виде квадрата или прямоугольника, что позволяет крепко обхватывать изделие со всех сторон. Наилучшим вариантом считаются скобы, имеющие размер 95 на 95 и 95 на 65. Они способны сделать крепеж крепче и прочнее.

Применение краб-систем зарекомендовало себя, когда требуется соединение квадратных труб без сварки. Их используют для сбора простых и технически несложных конструкций уличного типа, к числу которых относятся навесы и теплицы.

Применение соединительных скоб эффективно с точки зрения их мобильности. Конструкцию легко разобрать, перенести детали в новое место и заново собрать. По прочности они не уступают сварным изделиям, но в отличие от последних их всегда можно разобрать и соорудить новую конструкцию.

Значительное преимущество краб-систем в их дешевизне и экономии.»

Для их сбора не требуется аппарат для сварки, не требуется траты газа и электричества, нет необходимости привлекать к работе сварщика. Механизмы отличаются простотой сборки, что под силу даже обычному человеку, не обладающему особыми профессиональными навыками.

Краб-системы помимо положительных сторон имеют отрицательные свойства. Во-первых, уже упомянутый безальтернативный вариант стыковки изделий только под углом 90 . Это усложняет и ограничивает область применения способа соединения труб из профиля. Во-вторых, соединительными скобами не удастся скрепить трубные материалы больших диаметров. Круг их применения узок и охватывает изделия диаметром не больше 40 на 20 мм.

Крепеж фитингами

Фитинговый крепеж необходим, когда трубопровод нуждается в ответвлениях и загибах. С этой целью на торцах профильных труб делается специальный крепеж, называемый фитингом.

Схема соединения фитингом

Фитинги бывают трех разновидностей:

• в виде угольников;
• в форме тройников и крестовины;
• в виде муфты.

Угольники делаются, когда требуется изменить направление трубы по оси. Тройники и крестовина фиксируются на ответвлениях от труб, которые соединяют даже разные по размеру изделия. Муфты фиксируют на стыковочных местах.

Распространенным вариантом является крепление трубных изделий муфтами. Чтобы крепление профильной трубы без сварки муфтой было долговечным, необходимо следовать инструкции:

• берется труба, на которую надевается гайка;
• затем устанавливается зажимное кольцо;
• после зажимного кольца следует прижимное кольцо;
• поверх этого фиксируется уплотнительное кольцо;
• в последнюю очередь надевается муфта;
• вся деталь крепко скрепляется за счет гайки, которую необходимо надежно затянуть.

Помимо муфты используется тройник. Он необходим, когда требуется установить в трубе разводку в три направления. Принцип сборки аналогичен вышеописанному.

Использование фланцев в качестве соединения

Фланцевый способ подразумевает применение болтов со шпильками. Фланец имеет вид плоского кольца или прямоугольника с отверстием внутри, предназначенным для болтов и шпилек.

Фланец для соединения профильной трубы

При ответе на вопрос, как скрепить профильную трубу без сварки, необходимо следовать инструкции:

• в месте стыковки труб делается срез под углом 90 , после чего проводят его зачистку;
• фланец устанавливают на срез;
• вставляется вкладка из резины, чтобы она выходила за срез на 9 мм;
• поверх прокладки фиксируется крепеж;
• на вторую трубу, которую необходимо соединить с первой, надевается ответный фланец;
• получившийся крепеж одного участка трубы соединяют с ответным фланцем другой части трубы.

Использование муфт

Чтобы ответить на вопрос, как соединить две профильные трубы без сварки муфтой, требуется последовательно выполнить порядок действий:

• происходит обрезание трубных концов с формированием перпендикулярных срезов;
• муфту прикладывают к стыковочному месту;
• на торцах делаются отметки с целью обозначить положение муфты;
• смазкой на основе силикона смазывают торцы вместе с фитингами;
• в муфту вставляют торцы в соответствии с обозначенными ранее отметками и выравнивают их по оси.

Особенности выбора конкретного способа

Применение муфтового, фланцевого соединения и соединения фитингами и путем краб-системы зависит от вида изделия и их назначения:

• краб-системы подходят для создания теплиц, перегородок, беседок и других конструкций, легких для разборки и перемещения, но не подходят для соединения труб с большим диаметром;
• фитинговая стыковка незаменима для трубопроводов с ответвлениями и загибами, но зачастую нуждается в укреплении сваркой;
• фланцевое соединение подходит для сооружений, которые в процессе использования будут часто разбираться;
• муфтовое соединение подходит для трубопроводов напорного типа, такое соединение выдерживает большое давление в трубах и обеспечивает высокую герметичность изделия.

В заключение

Использование конкретного способа соединения профильных трубных изделий без применения сварки зависит от их сложности, назначения, особенностей структуры. Соединение изделий без их сваривания является полноценной альтернативой методу горячей сварки. В других случаях для большей надежности конструкции целесообразнее прибегать к сварке. Это касается такого процесса как сварка ворот из профильной трубы.

Все о креплениях типа «Краб» для профильной трубы: насколько надежны и заменяют ли сварку?

Нередко на приусадебном участке или в доме возникает необходимость в сооружении небольших временных или разборных конструкций из профильных труб. Применение сварки при этом нежелательно: доме нет сварочного аппарата, нет специалиста с навыками сварщика, просто не хочется делать неразъемное сооружение. Мы приветствуем нашего уважаемого читателя и предлагаем его вниманию статью о том, что такое краб-крепление для профильной трубы – простые крепления на болтах, настоящая палочка-выручалочка для домашнего мастера, даже не имеющего навыков ремонтных работ.

Что собой представляет краб-система

Краб-системы – универсальный крепеж для квадратных и прямоугольных труб, позволяющий быстро и достаточно надежно собрать конструкции с применением болтовых соединений и без сварки. Конструктивно представляют собой специальные хомуты, позволяющие прочно и надежно обхватить профильные трубы и зажать их при закручивании болтового соединения.

Разработано несколько разновидностей крепежей, позволяющих скреплять профтрубы в любом сочетании и в плоскости, и в объеме, но только под прямыми углами. Особых инструментов для стыковки труб не требуется, конструкцию при необходимости (например, по окончании сезона) легко разобрать и спрятать. Стоит отметить, что подобная система фитингов разработана и для круглых труб разного диаметра.

Область применения краб-систем

Крабовые соединения применяются для монтажа легких и небольших металлических конструкций. При помощи хомутов-крабов можно смонтировать:

• Парники, теплицы, зимние сады.
• Летние душевые, пляжные раздевалки.
• Навесы для машин и людей, козырьки, беседки.
• Легкие ограждения, опоры для вьющихся растений и винограда, кронштейны.
• Вольеры для животных, стеллажи для клеток, животных, хранения и сушки легких кормов (сена-соломы).
• Лавочки и скамьи, стеллажи, рекламные конструкции.

• Сезонные тенты, тенты для проведения торжеств на открытом воздухе.
• Возможно применение крабов при небольшом ремонте сварных конструкций (как временная мера).

Характеристики

Фитинговые хомуты для профтруб изготавливают из стали толщиной 1,5 мм и больше. Для защиты от коррозии все элементы покрывают цинком или (редко) полимерным покрытием, иногда краской.

Разновидности краб-систем

Плоскостные крабовые соединители в основном встречаются следующих видов:

• Г-образные – соединяют трубопроводы под прямым углом.
• Т-образные – тройник, соединяющий две трубы таким образом, что одна труба присоединяется под прямым углом к первой.
• Х-образные – соединяет в плоскости четыре трубы.

• Для трех труб, соединенных под углом 90° — применяются в углах конструкций.

• Для четырех труб, соединенных не в плоскости, а в объеме.

Преимущества и недостатки крабов для профильной трубы

Сборка конструкций при помощи крабовых соединительных профилей имеет множество преимуществ:

• Очень легкий и простой монтаж.
• Небольшая цена хомутов.
• Универсальность соединений.
• Отсутствие необходимости в применении сложного оборудования (например, сварочного аппарата).
• Отсутствие необходимости в наличии каких-либо специальных навыков у сборщика.
• Возможность разборки и демонтажа конструкции при необходимости, в том числе и многократно.
• Легкость ремонта путем замены элементов конструкции.
• Достаточная прочность и жесткость соединения (при хорошо затянутых болтах).
• Надежность возводимых конструкций.
• Долговечность соединений и конструкций.
• Достаточная устойчивость к коррозии – не меньшая, чем у самих труб.
• Достаточная эстетичность соединителей.

Но у крабов есть и недостатки:

• Можно соединять трубы только под прямыми углами (интересно, а почему производители не выпускают соединители для соединений под углами в 135°? Очень расширилась бы возможность создавать более сложные конструкции).
• Выпускаются крепления только для профиля небольшого сечения: 20×20, 25×25, 20×30, 20×40, 40×40.
• Низкая прочность на разрыв – при применении определенного усилия трубу можно вытащить из хомута.
• Они образуют тип соединения, являющийся обслуживаемыми – периодически следует проверять и подтягивать болты.
• Разборка конструкции, простоявшей несколько лет на открытом воздухе, может быть затруднена – если болты заржавели.
• Любая сталь, даже с покрытием, рано или поздно ржавеет. Но ржавеют и сами трубы – вечного ничего нет. Конструкция, зимующая на открытом воздухе, навряд ли проживет больше 10-12-15 лет (в зависимости от размеров профтрубы и толщины стенки). Закрытые конструкции теплицы или летнего сада простоят более 20 и даже 30 лет.

Советы по выбору

Основных критериев выбора четыре:

• До начала работы следует набросать схему и подумать, какие виды крабов и в каком количестве понадобятся для монтажа конструкции – и только потом покупать изделия нужной конфигурации.
• Второй важный критерий – толщина элементов соединения: ни в коем случае нельзя покупать крабы из стали толщиной менее 1,5 мм – халтура не обеспечит нужную прочность и жесткость конструкции.
• Элементы не должны иметь трещины, сколы, вмятины, отклонения от геометрических размеров и формы.
• Ни в коем случае не должно быть ржавых мест на поверхности – покрытие должно быть целым, не иметь царапин, сколов или несплошностей.

Примерная цена

В розницу стоимость краба для профтрубы 20×20 мм – от 25 руб. (тройник), крестовина – от 30 руб. Стоимость изделий с пластиковым покрытием выше. Цена в немалой степени зависит от аппетитов перекупщика, но в любом случае краб – недорогое изделие.

Лучшие производители

Хомуты-крабы – несложная конструкция. Производителей в каждом регионе множество, выбрать лучших практически невозможно. Нужно при покупке обращать внимание на качество и особенно толщину крепежа. Толщина стали должна быть не менее 1,5 мм, не должно быть трещин, перекосов, замятий, царапин на покрытии.

Правила выполнения соединений

Для скрепления хомутов понадобятся два гаечных ключа подходящего размера. Болты и гайки чаще всего применяются М8. До установки конструкции необходимо в соответствии с чертежом нарезать профильные трубы и зачистить с торцов заусенцы.

Трубы вставляются в хомут, несильно скручиваются болтами, проверяются углы, болты затягиваются. Нужно следить за тем, чтобы трубы вставлялись в хомут до упора. Если выполняется монтаж большой конструкции, желательно «наживить» всю конструкцию, вымерять вертикальность и прямоугольность углов и затем затянуть все болты, начиная снизу. Такую работу лучше выполнять с помощником.

Можно собрать часть конструкции на ровной горизонтальной площадке, а затем поднять и установить. Установив две стены теплицы, установить и наживить все поперечные трубы, промерить, закрутить болты окончательно.

Заключение

Современные технологии облегчают работу домашнего мастера. Краб-системы позволяют легко и быстро соединить нужные легкие металлоконструкции для дома и сада.

Уважаемый читатель! Подписывайтесь на нашу рассылку – и Вы всегда будете иметь информацию о новых и прогрессивных способах проведения ремонтных работ. Делитесь интересной информацией с друзьями в интернете.
