Соединение труб ПНД и ПВХ между собой

Как соединить пнд трубу с полипропиленовой трубой: через фитинги, муфты и фланцы

Новые инженерные системы все чаще создаются при использовании трубопроката из полипропилена и полиэтилена низкого давления. Нередко трубопроводы из ПП и ПНД приходится соединять между собой. Это позволяет не демонтировать уже проложенные коммуникации из полиэтилена низкого давления.

Поэтому полезно будет узнать, как соединить ПНД трубу с полипропиленовой трубой при модернизации и ремонте существующей сети. Информация особенно пригодится начинающим мастерам.

1. Виды стыковки
2. ПП трубопроводы
3. ПНД трубопроводы
4. Соединение труб ПНД и полипропиленовых между собой
5. Резьбовые фитинги
6. Цанговые муфты
7. Фланцы
8. Вывод и видео по теме

Виды стыковки

Популярный способ производства современных трубных изделий — использование стиролов. Материалы позволяют изготавливать прочные, устойчивые перед агрессивными средами трубопроводы.

Пластиковый водопровод

Они применяются при монтаже водопровода с горячей и холодной водой. При этом существует несколько методов стыковки пластикового трубопроката.

ПП трубопроводы

Трубопроводные полипропиленовые детали соединяются между собой с помощью пайки. В этом случае стыкуемые элементы системы нагреваются с помощью специального сварочного оборудования. Его обычно называют паяльников или утюгом.

Разогрев ПП деталей осуществляется до 260 градусов. Потом один элемент вставляется в другой. Свариваемый участок фиксируется в неподвижном положении, пока не произойдет остывание расплавленного полимера.

Стыковка с другими видами трубопроката выполняется при использовании специальных комбинированных муфт. Они представляют собой ПП изделия, с одной стороны которых впрессована металлическая втулка с наружной или внутренней резьбой.

Другой конец фитинга имеет вид патрубка из полипропилена. Именно эта часть спаивается с ПП трубой. Другая сторона муфты позволяет выполнить резьбовое соединение с трубопроводом из иного материала или с сантехнической арматурой.

Производители выпускают ПП комбинированные муфты с гранями под ключ. Такие фитинги сначала накручиваются или вкручиваются в трубопровод из другого материала, а потом свариваются специальным паяльником с ПП трубой.

Для стыковки разнородных труб также применяются американки. Это разборные соединительные элементы с накидной гайкой и уплотнительным материалам.

Они изготавливаются только из металла с резьбами на обоих концах или имеют с одной стороны патрубок из полипропилена. Американки затягиваются при минимальных усилиях.

ПНД трубопроводы

Участки трубопровода из полиэтилена низкого давления соединяются с помощью создания сварного шва или фитингов. Во втором случае герметичность стыка зависит от качества соединительных элементов и соблюдения технологии монтажа.

Сварной шов создается при использовании специального оборудования. Монтаж выполняется с помощью электромуфты или методом «стык в стык». Применение сварки подразумевает создание неразъемного соединения.

Чтобы стык можно было разобрать при необходимости, применяют специальные герметичные детали. Это недорогие ПНД фитинги многократного использования. В их конструкции присутствует прижимная гайка, от степени затягивания которой зависит герметичность соединения.

Производятся также специальные фитинги для соединения трубопроводов из разнородных материалов. Такие элементы на одном конце имеют резьбу, а другая их сторона представляет собой гладкий патрубок из ПНД с прижимной гайкой.

Существуют и другие варианты стыковки трубопроводов из разных материалов. Они будут описаны ниже.

Соединение труб ПНД и полипропиленовых между собой

Выполнить соединение ПНД и полипропиленовой трубы с помощью сварочного оборудования не получится. Смешивание разных полимеров станет причиной деформации стыка из-за появления трещин. Для соединения разнородных материалов применяются другие способы.

Резьбовые фитинги

Для монтажа соединительного резьбового модуля на концах труб из полиэтилена и полипропилена применяется сварка. Специальное оборудование предназначено для расплавления полимера. Это позволяет получить монолитный шов.

В начале процесса соединительный элемент разбирается. Потом одна его часть припаивается к концу трубопровода из полипропилена, а другая половина соединяется при помощи сварки с полиэтиленовой частью.

Эти действия позволят создать стык, который при необходимости всегда можно будет разобрать. Если же нужно выполнить неразъемное соединение, применяются специальные модули с закладными нагревающимися деталями.

Цанговые муфты

Для создания разборного стыка между отводами из ПП и ПНД применяются цанговые муфты. В состав такого модуля входит цанга, зажимная гайка, стопорное кольцо, резьба и ответная часть.

Производители выпускают разные виды цанговых муфт. В начале процесса каждая из них разбирается. Потом цанга вставляется в полиэтиленовую трубу и зажимается стопорным кольцом при затягивании гайки без лишних усилий. В противном случае может лопнуть прижимной модуль или произойдет деформация края трубы.

На следующем этапе ответная часть цанговой муфты фиксируется паяльником на полипропиленовом трубопроводе. В завершение выполняется резьбовое соединение при использовании фум ленты, которая исключает возникновение протечек.

Фланцы

Распространенным способом соединения полипропиленовых труб с трубопроводами из полиэтилена низкого давления является использование фланцев.

Такие трубопроводные элементы применяются для стыковки коммуникаций большого диаметра. Дополнительно в работе используется втулка, позволяющая провести фиксацию фланцев.

Стыковка выполняет поэтапно:

• втулки привариваются к концам разных труб/соединяются прижимной гайкой;
• фланцы разъединяются;
• соединительные элементы фиксируются на приваренных втулках;
• фланцы соединяются между собой при помощи болтов и гаек.

Во время создания стыка используется уплотнительный материал. Это прокладка из резины. Она вставляется между фланцами, представляющими собой прочные металлические детали. Они выдерживают механические воздействия, перепады температуры и устойчивы перед коррозией.

Вывод и видео по теме

Видео поможет понять, как соединить трубу ПНД с полипропиленовым трубопроводом. Для этого можно использовать разные способы. Подходящий выбирается, исходя из условий монтажа, особенностей коммуникации и доступности материалов.

Как соединить трубы ПНД: виды соединений (фитинги, муфты, сварка) и их особенности

Актуальность вопроса о том, как правильно выполнять соединение труб ПНД, объясняется тем, что такие изделия, изготовленные из полиэтилена низкого давления, активно используются в современном строительстве, а также для ремонтных работ. Монтаж таких труб, которые могут быть использованы для транспортировки различных сред, может осуществить даже тот, кто никогда ранее не сталкивался с необходимостью выполнения подобной процедуры.

Устройство летнего поливочного водопровода из труб ПНД

Сферы применения труб из полиэтилена низкого давления

Благодаря своим уникальным характеристикам трубы, изготовленные из ПНД, нашли широкое применение не только в капитальном строительстве, но и в бытовых условиях. Наиболее распространенными сферами применения таких труб являются:

• монтаж трубопроводов, используемых для водоснабжения строительных сооружений различного назначения;
• обустройство канализационных систем;
• защита электрических кабельных систем;
• формирование гидроизоляционного слоя для элементов теплотрасс;
• защита кабелей связи при их прокладке в открытом грунте;
• обеспечение нормального функционирования артезианских скважин;
• формирование бетонных конструкций при возведении монолитных строительных сооружений;
• монтаж систем орошения для тепличных сооружений.

Трубы ПНД имеют цветную маркировку в зависимости от назначения

Высокая популярность таких изделий обусловлена еще и тем, что соединение труб ПНД может выполняться по различным технологиям, каждая из которых обеспечивает его надежность и герметичность.

Способы соединения

Как соединить трубы ПНД? Для начала следует изучить особенности этой технологической операции. На сегодняшний день разработано много способов, позволяющих выполнять надежное соединение труб из данного материала. Все соединения, получаемые при помощи таких способов, можно разделить на два типа:

• неразъемные (создаваемые сваркой);
• разъемные (формируемые с использованием специальных соединительных деталей – фитингов).

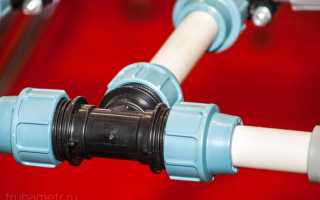

Отвод ПНД-трубы с помощью резьбового тройника

Чаще всего при применении труб, изготовленных из ПНД, используются разъемные соединения. Это объясняется следующими преимуществами соединений данного типа.

• Нет необходимости в приобретении специального сварочного оборудования или привлечении специалистов, услуги которых стоят недешево.
• Соединения данного типа можно выполнять даже в тех местах, где использование сварки не представляется возможным. В частности, металлические фитинги применяются в тех случаях, когда соединение труб, изготовленных из ПНД, необходимо выполнить под водой.
• Соединения труб, изготовленных из ПНД, выполняются очень оперативно, что нисколько не влияет на их надежность.

Разновидности фитингов для соединения труб ПНД

Разъемные соединения

На сегодняшний день используется два способа, позволяющих получать разъемные соединения труб, изготовленных из ПНД:

• так называемое раструбное соединение, для выполнения которого используются специальные эластичные уплотнители (несмотря на простоту выполнения такого соединения, использовать его можно только при монтаже безнапорных трубопроводов);
• соединения, выполняемые при помощи таких крепежных элементов, как металлические фланцы и фитинги.

Применение специальных муфт

В качестве фитингов, используемых для соединения труб из ПНД, часто применяются муфты из полиэтилена, изготавливаемые по экструзионной технологии. Для того чтобы использовать фитинг подобного типа, нет необходимости в применении дорогостоящего сварочного оборудования. Более того, такие соединительные элементы стоят недорого, что делает их применение еще более экономически целесообразным.

Виды муфт для разъемного соединения ПНД-труб

Такой тип фитингов для труб из ПНД, как полиэтиленовые муфты, отличается еще целым рядом преимуществ, к наиболее значимым из которых следует отнести:

• длительность эксплуатации, срок которой может доходить до нескольких десятков лет;
• высокую надежность;
• устойчивость к механическим воздействиям и значительным перепадам температурного режима эксплуатации;
• высокую устойчивость к воздействию даже очень агрессивных сред;
• универсальность (применение для монтажа трубопроводных конструкций различного назначения).

На современном рынке представлено несколько разновидностей муфт данного типа:

• компрессионные, имеющие внутреннюю или наружную резьбу (их можно использовать для монтажа как полимерных, так и металлических труб, газопроводов и отопительных систем);
• соединительные, применяемые для монтажа ПНД-труб, обладающих одинаковым диаметром;
• редукционные, при помощи которых выполняют соединение труб, отличающихся друг от друга диаметром.

Соединение труб из ПНД с применением компрессионных фитингов осуществляется по следующему алгоритму.

• Соединительный элемент следует предварительно разобрать, для чего на нем откручивается накидная гайка.
• Участок трубы, на котором будет выполняться соединение, тщательно зачищается, а на его торце выполняется фаска.
• На поверхность трубы следует нанести метку, дальше которой торец соединительного элемента не должен заходить.
• Чтобы процесс соединения не вызывал особых затруднений, конец трубы необходимо обработать раствором жидкого мыла.
• После осуществления всех подготовительных процедур труба вводится в соединительный элемент, для чего необходимо приложить некоторое усилие.
• После погружения трубы в фитинг до требуемой отметки гайка на соединительном элементе закручивается. Выполняя затягивание гайки, следует следить за тем, чтобы не перетянуть формируемое соединение.

Монтаж компрессионных фитингов

Неразъемные соединения

В отдельных случаях, связанных с соединением труб, изготовленных из ПНД, целесообразнее использовать не фитинги, а сварку, которая может выполняться по двум основным технологиям:

• с помощью электромуфт;
• стыковая.

Электромуфты – это соединительные элементы, изготовленные из полиэтилена, во внутреннюю часть которых вставлена электрическая спираль. В процессе монтажа трубопроводов на спираль таких муфт подается напряжение, что приводит к плавлению пластика и формированию надежного соединения.

Для работы с электромуфтами используют специальный сварочный аппарат

Чтобы, используя электромуфты, получить надежное и долговечное соединение труб, изготовленных из ПНД, необходимо соблюдать следующие условия.

• Участки изделий, которые будут непосредственно задействованы в формировании соединения, должны быть тщательно зачищены.
• Во время разогревания и остывания соединяемым элементам необходимо обеспечить полную неподвижность.

Чтобы выполнить соединение труб из ПНД методом стыковой сварки, как уже говорилось выше, необходимо наличие специального оборудования. Суть данного метода заключается в том, что торцы соединяемых труб предварительно разогреваются и доводятся до определенного состояния по степени своей пластичности, а затем прижимаются друг к другу и выдерживаются в таком положении до полного застывания пластика. После полимеризации пластика создается надежное и долговечное соединение труб. Следует иметь в виду, что надежное и герметичное соединение можно получить данным способом только в том случае, если поперечное сечение стыкуемых труб имеет форму ровного круга, без эллипсности.

Порядок сварки труб ПНД

К сварным соединениям, при помощи которых выполняют монтаж труб, изготовленных из ПНД, предъявляются следующие требования.

• Поверхность сварного шва ни в одной из своих точек не должна располагаться ниже наружной поверхности соединяемых изделий.
• Высота валика сварного шва может находиться в следующих пределах: для труб с толщиной стенки до 5 мм – 2,5 мм; для труб, толщина стенки которых находится в интервале 6–20 мм, – не более 5 мм.
• Допускается смещение стыкуемых труб относительно друг друга, величина которого не должна превышать 10% от толщины их стенок.

Выбирая способ соединения труб, изготовленных из ПНД, следует учитывать целый ряд факторов:

• условия, при которых будет эксплуатироваться создаваемый трубопровод;
• величину давления, создаваемого в трубопроводе;
• характер среды, для транспортировки которой трубопровод создается.

Только при условии, что все данные факторы будут учтены, можно подобрать такую технологию, которая обеспечит надежное и долговечное соединение элементов трубопровода.

Способы соединения ПНД труб

Трубы из полиэтилена низкого давления – очень распространенная разновидность трубопроводов для холодной воды. Как правильно соединить ПНД трубу и в каких случаях какую методику использовать разберем детально. Недорогие и практичные изделия можно легко смонтировать своими руками, но и в этом вопросе есть свои особенности.

1. Что из себя представляют трубы ПНД
2. Преимущества и недостатки труб из полиэтилена низкого давления
3. Способы соединения
4. Разъемные соединения
5. Соединение муфтами
6. Фитинговое соединение
7. Фланцевое соединение
8. Неразъемные соединения
9. Стыковая сварка
10. Электромуфтовая сварка
11. Советы специалистов
12. Как соединить трубу ПНД с металлической трубой
13. Как соединить трубы для водопровода
14. Соединение ПВХ и ПНД труб
15. Как соединить ПНД трубу с металлопластиковой

Что из себя представляют трубы ПНД

Полиэтилен низкого давления – пластмасса, которая известна давно, но трубы из нее стали производить более 50 назад. Аббревиатура ПНД (полиэтилен низкого давления) – это обозначение методики производства материала и к качеству материала значения не имеет.

Производятся в разных цветах. Это необходимо для того, чтобы покупатель знал их предназначение:

• для бытового трубопровода с питьевой водой – голубые изделия или черные с голубой полосой;
• для технических конструкций – просто черные.

Диаметр труб может быть разным, его величина варьируется в пределах 16-1600 мм. В продажу поступает:

• мерными отрезами – по 6 или 12 метров;
• в бухтах (при диаметре 160 мм).

Преимущества и недостатки труб из полиэтилена низкого давления

Положительных качеств эти изделия имеют много, самые весомые – это:

• невысокая стоимость, если сравнивать с металлопластиком или сталью;
• гладкость поверхность внутренних стенок, это препятствует засорению и образования солевых слоев (как в металлических);
• полная химическая инертность – не вступает в реакцию с кислотными веществами и щелочами;
• длительный срок эксплуатации – в среднем 50 лет;
• хорошо переносят замораживание – не лопаются, как, например, металлические;
• пластичность – материал отлично переносит подвижки грунта;
• высокий показатель устойчивости к температурным перепадам;
• технологичность – это легкость и быстрота монтажа;
• экологичность – не испаряет вредных веществ;
• небольшой вес, что облегчает установку, транспортировку и хранение.

Есть ряд недостатков, о которых стоит знать:

1. Чувствительность к излучению ультрафиолета. Нельзя оставлять водопроводы на участках с открытым солнцем в «голом» виде. Он разрушится в течение первых нескольких лет эксплуатации. По этой причине этот материал используется в создании подземных водопроводов или внутри помещения.
2. Полиэтилен не может использоваться для транспортировки горячих субстанций.

Способы соединения

Правильно соединять трубы из полиэтилена можно двумя способами – разъемным и неразъемным. Для соединения ПНД труб между собой чаще используется сварка (неразъемный метод), или специальные переходники (разъемный). Рассмотрим, в каких случаях используется каждый из способов более подробно.

Разъемные соединения

Используются в случаях, когда нужно соединить изделия диаметром до 315 мм. Преимущества такого соединения:

• простая и быстрая установка;
• экономичность – спецоборудования не требуется;
• универсальность – можно применять даже в стесненных условиях.

Переходники на трубы из ПНД – муфты либо фитинги.

Соединение муфтами

Самая быстрая технология, не требующая спецоборудования. Здесь потребуются только разъемные фитинги для труб ПНД (муфты). Такие муфты не требуют для своего использования инструментов и чаще всего используются в домашних условиях. Они бывают разными, используются в зависимости от предназначения:

• редукционная – переходник для трубных изделий разного диаметра;
• соединительная муфта – «спаивает» продукцию одинакового диаметра.

Фитинговое соединение

Компрессионные стыкуемые фитинги – используются в соединениях ПЭ труб с различной запорной арматурой: ПВХ, полипропиленовых или стальных изделий. Установка идентична монтажу соединительных муфт.

Для установки переходника на ПНД откручивают накидную гайку, надевают на торец изделия. Затем вставляют заготовку в фитинг и закручивают накидную гайку вручную до упора. Цангу зажимают одним гаечным ключом, вторым ключом зажимают и проворачивают накидную гайку на 1-1¼ оборота (для заготовок диаметром 25 – 32 мм).

Фланцевое соединение

В магистральных конструкциях часто используется фланцевое соединение труб ПНД. Где диаметр трубопровода 40 мм и больше. Используется оно и в установке:

• задвижек;
• регуляторов;
• вентилей;
• адаптеров.

На концы заготовок при помощи паяльника для ПНД привариваются специальные патрубки с резьбой, на которые накручиваются фланцы. Существует вариант, когда на патрубок приваривают втулку и прикручивают не фланец, а фланцевый адаптер. Адаптер выполняет роль фланца.

Это делается для того, чтобы можно было снимать их для замены или ремонта.

Неразъемные соединения

Это единственный из возможных методов соединить трубы большого диаметра. Иногда в сборке коммуникаций целесообразнее использовать не съемные фитинги, а именно сварку. Одна бывает двух видов – стыковая и с использованием электромуфт.

Стыковая сварка

Сварка встык осуществляется с помощью специального приспособления – паяльника. Стыковые аппараты для ПНД труб имеют нагреватель, который расплавляет торцы изделий. После чего их очень плотно прижимают и охлаждают естественным путем.

Электромуфтовая сварка

Электромуфта – соединительный элемент, изготовленный тоже из полиэтилена. Внутри которой находится электроспираль. При монтаже к ней должно подаваться питание (напряжение). После этого она, нагреваясь, плавит пластик, формируя надежное герметичное соединение.

Советы специалистов

Советы, приведенные ниже помогут избежать брака в соединениях:

1. Запрещается соединять изделия, в которых явно просматривается эллиптичность – швы в итоге буду некачественными, что скажется на герметичности.
2. После сваривания трубы должны находиться в неподвижном состоянии до полного остывания. Это очень важно!
3. Никогда нельзя пренебрегать очисткой торцовых концов от засорения землей, пылью, прочим строительным мусором. Перед спайкой их рекомендуется обезжиривать.

Эти, незаметные на первый взгляд, мелочи, существенно сказываются на качестве швов, а значит, и герметичности соединения.

Как соединить трубу ПНД с металлической трубой

Чтобы соединить эти два разнородных материала, с малым диаметром, используется специальный переходник с ПНД на металл – это компрессионный фитинг.

Чтобы организовать переход у труб большого диаметра понадобятся раструбы с фланцами.

Отдельного внимания заслуживают специальные фланцовые переход ПНД на металл . Их ключевое преимущество заключается в том, что с их помощью можно стыковать фитинги с металлической трубой там, где невозможно воспользоваться сварочным аппаратом.

Как соединить трубы для водопровода

Водопроводные трубы – это стиролы, которые пользуются популярностью, причем заслужено. В их перечень входят:

• ПНД изделия;
• пропилен;
• полиэтилен;
• сшитые полимеры.

Соединяются разными способами:

• с помощью фитингов;
• сварки, используя паяльник для ПНД;
• компрессии.

Соединение ПВХ и ПНД труб

Чтобы соединить два разных материала –полипропиленовую трубу с ПНД используются:

• резьбовые фитинги;
• фланцы;
• комбинированные муфты;
• цанговую муфту.

Особенности каждого соединения:

1. Переход с ПВХ на ПНД с использованием резьбовых фитингов предусматривает разборку элемента и фиксацию сварным способом.
2. Переход с ПНД на полипропилен с помощью цанговой муфты также заключается в разборке конструкции, фиксировании каждого конца с определенным элементом.
3. Фланцевое соединение с полипропиленовой трубой используют в сооружениях стояков, канализаций и других коммуникационных конструкциях с большим диаметром.

Чтобы соединение было более герметичным рекомендуется использовать дополнительные материалы для уплотнения: ленты-фум, асбестовые или прорезиненные прокладки.

Как соединить ПНД трубу с металлопластиковой

Пластиковая трубная продукция относится к бюджетной категории стройматериалов. Часто возникает потребность в соединении с более дорогим металлопластиком. Единственный приемлемый вид перехода с ПНД на металлопластик – примените специальных фитингов с резьбой.

На видео показан подробно описан этот вариант соединения.

Как соединить трубу пнд с полипропиленовой

Часто бывают случаи, в то время, когда изготавливая трубопровод, приходится сталкиваться с проблемой соединения труб из различных материалов. В данной статье мы рассмотрим, как соединить трубу ПНД с полипропиленовой трубой.

Виды соединения полипропиленовой трубы

Для соединения полипропиленовой трубы с другими видами труб существуют особые фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона, с резьбой, соединяется с для того чтобы же диаметра резьбой на другой трубе. Резьба на фитинге возможно внутренней либо наружной. Кроме этого имеется комбинированные муфты. Мы их рассмотрим позднее.

Другой вид соединения полипропиленовой трубы основан на фланцевом соединении. Таковой вид соединения используется в трубах громадного размера. Для крепления фланца на полипропиленовую трубу приваривается втулка, на которую позже надевается фланец. Еще один вариант крепления осуществляется накидными фланцами. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится на краях трубы однообразного диаметра, и затягивается накидными гайками.

Виды соединения ПНД труб

Труба ПНД имеет приблизительно такие же устройства для соединения. Самое популярное – цанговое соединение. Для соединения труб применяют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется вовнутрь трубы, надевается зажимная гайка и хорошо затягивается.

Совет! Зажимную гайку запрещено сильно зажимать, в противном случае она может лопнуть либо цанга раздавит край трубы.

По окончании соединения цанги на другой край муфты с резьбой возможно накручивать другую трубу с резьбой для того чтобы же диаметра.

Фланцевое соединение ПНД труб выполняется подобно соединению, обрисованному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.

Соединение двух труб

Применяя рассмотренные выше приспособления для труб, возможно легко соединить ПНД трубу с полипропиленовой.

• В первом случае вы крепите на ПНД трубу цангу с резьбой, а на пропиленовую трубу – комбинированную муфту с резьбой. На резьбу наматываете ФУМ ленту для уплотнения и скручиваете их.
• Во втором случае вы соединяете две трубы фланцами. Между фланцами для уплотнения вставляете резиновую прокладку и стягиваете их болтами.

Комбинированные муфты

В случае если с цанговым соединением для ПНД трубы ясно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Давайте кратко их рассмотрим:

1. Муфта с внутренней резьбой помогает для соединения трубопровода с другого типа трубой либо устройствами, имеющими наружную резьбу. Состоит она из полипропиленовой заготовки с впрессованной вовнутрь железной муфтой, на которой в нарезана резьба.
2. Муфта с наружной резьбой делает те же функции, что и рассмотренная выше. Отличается только тем, что в полипропиленовую заготовку впрессована втулка из металла с наружной резьбой.
3. Муфта с внутренней резьбой под ключ складывается из полипропиленовой заготовки, в которую впрессована железная втулка, поддерживающая край полипропилена железными гранями. Грани вычислены под рожковый ключ. В грани нарезана резьба. Такую втулку комфортно накручивать ключом на другую резьбу. Кроме этого имеется модели муфт с гранями под ключ.
4. Муфта с наружной резьбой под ключ – то же самое, что и муфта, обрисованная в 3 пункте, лишь имеет наружную резьбу.
5. Разъемная муфта с внутренней резьбой складывается из двух железных частей под рожковый ключ. Причем одна железная часть соединена с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где потребуется разъединять трубопровод либо снимать устройства. Другое наименование данной муфты – американка. Раскручивается она двумя ключами.
6. Разъемная муфта с наружной резьбой похожа на прошлый вид американки. Отличие только в наружной резьбе вместо внутренней.
7. Муфта с накидной гайкой складывается из полипропиленовой заготовки, в которую впрессован штуцер с накидной гайкой под ключ. Устанавливается равно как и американка: в местах нужного разъема трубопровода.

Такими вот комбинированными муфтами, припаянными к полипропиленовой трубе легко подсоединиться к ПНД трубе, на которой имеется цанга с аналогичной резьбой.

Пайка ПП фитингов

Перед тем как соединить две трубы фитингами, их нужно закрепить на трубе. Крепление цанги на ПНД трубе мы рассмотрели выше. Сейчас рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги с трубой соединяется при помощи пайки особым паяльником. Паяльник с насадками устанавливают на подставку и разогревают до 260оC. Край трубы очищают от грязи, снимают фаску и обезжиривают вместе с внутренней стороной муфты. фитинг и Трубу в один момент надевают на разогретые насадки. По окончании разогрева трубу ровно без поворота вставляют в фитинг и дают им остыть. На этом процесс пайки закончен.

Прочтя эту статью, вы легко соедините полипропиленовую трубу с ПНД трубой. Тут представлены все вероятные варианты верного соединения. Имеется энтузиасты, утверждающие на строительных форумах, что эти две трубы возможно спаять муфтой при различных температурах. Но все дело в том, что полипропилен и ПНД складываются из различных материалов, у них различная температура плавления, исходя из этого таковой шов может лопнуть либо по большому счету расплавиться. Если вы решите сэкономить и поэкспериментировать, то сделаете это на риск и свой страх.

Видео

Один из примеров, как заменить участок металлической трубы на полипропиленовую. По такому же принципу возможно соединять пластиковые трубы из разных материалов:

На этих фотографиях вы сможете разглядеть, как еще возможно подключать пластиковые трубы:

Сходство и различия труб ПВХ и ПНД

Технологии постоянно развиваются, затрагивая практически все сферы жизни человека. Случилось это и с системами трубопроводов, с помощью которых организуется водоснабжение, канализация, отопление и дренаж. Некоторое время назад везде были установлены изделия из металлов и сплавов. Сейчас же на рынке более востребована продукция из ПВХ и ПНД, выигрывающая по многим параметрам. В статье рассмотрим особенности труб ПВХ и ПНД и в чем между ними разница.

ПВХ-изделие для внутренней канализации

Материал изготовления

Для производства ПНД-продукции используется полиэтилен низкого давления. В свою очередь отличия здесь в методе изготовления: безнапорные (низкое давление) и напорные (среднее давление). Отдельным классом стоит выделить изделия высокого давления – ПВД.

Полиэтилен низкого давления

ПВХ-изделия производятся из поливинилхлорида, без канцерогенных примесей в составе. Именно детские игрушки изготавливаются из этого материала. Его отличительная особенность – он подходит для вторичной переработки.

Чем отличаются ПВХ и ПНД-трубы

ПНД-изделия подходят практически для любой среды, тогда как по ПВХ допустима транспортировка только жидкостей. Трубопроводы, собранные из данных материалов, могут доставлять различные активные вещества: соль, кислоту, щелочь и так далее. Оба вида продукции способны выдерживать значительные температуры – не более +60 градусов по Цельсию. А вот противостоять морозам могут только ПНД-трубы. Если использовать ПВХ-изделия на морозе (от -10 градусов), они попросту могут треснуть и в жидкость, транспортирующуюся по ним, неизменно попадут осколки материала.

Что касается прочностных характеристик, они практически одинаковы для обоих вариантов. Особо же внушительные нагрузки все же выдержит именно ПНД.

Для соединения ПВХ-изделий применяется раструбный метод. Чтобы монтировать такой трубопровод задействуется электромуфтовая сварка или метод встык.

Полиэтилен – это инертный тип покрытия, поэтому он отлично сопротивляется воздействиям внешней среды. Работая с материалом, не требуются специальные меры предосторожности, так как он является абсолютно безвредным для человека.

ПВХ, в свою очередь, спустя определенный срок эксплуатации начинает выделять токсичные вещества, а именно – сложные хлориды. Именно по этой причине используются такие изделия не во всех сферах жизнедеятельности человека. Из-за этого фактора усложняется и утилизация продукта, требующая дополнительных трат. Если необходимо использовать трубы для питьевой системы, то сейчас производится специальный подвид продукции – НПВХ-изделия, представляющие собой не пластифицированный поливинилхлорид. Он не будет выделять в воздух и трубопровод вредные вещества.

Современный рынок предлагает большой выбор труб

Где находят применение ПВХ-трубы

При помощи таких изделий:

• Монтируются системы водоснабжения;
• Создаются системы полива;
• Прокладывается безнапорная канализация;
• Обустраиваются ливневые стоки.

Изделия из ПВХ бывают двух видов: хлорированные и изготовленные из не пластифицированного поливинилхлорида.

Главное преимущество первого типа – высокая температура плавления (более +480 градусов по Цельсию). А благодаря высокой механической прочности из данной продукции создаются трубопроводы высокого давления. Отличная стойкость к агрессивным средам позволяет перекачивать по таким системам сильные кислоты и другие реагенты. ХПВХ-трубы применяются, если нужно обеспечить транспортировку воды, растительного масла, сока или любого другого жидкого пищевого продукта.

нПВХ-изделия

Трубы из не пластифицированного пластика отлично справляются с рабочей температурой от 0 до +60 градусов по Цельсию, поэтому подходят для транспортировки щелочей, кислот и прочих агрессивных жидкостей. Они безопасны для человека, поэтому по ним подают также и воду.

Области применения ПНД-продукции

Трубы из полиэтилена низкого давления получили широкое распространение в системах канализации, водопровода и в скважинах.

Наиболее актуальны такие изделия при организации канализационной системы. Обуславливается это их достоинствами:

• Высокий показатель прочности;
• Не пропускают звуков (при работе канализации это немаловажный плюс);
• Способны гнуться под любыми углами – в этом главное отличие ПНД от ПВХ.

Обратите внимание! Внешним видом такие трубы от ПВХ-продукции отличаются тем, что их стенки более толстые и гибкие.

Из ПНД изготавливаются емкости для септиков, колодцев и других аналогичных конструкций, которым предстоит долгое время находится в агрессивных средах.

Если используется достаточно прочная продукция, она подходит на роль обсадной трубы, которой не страшны подвижки грунта. Максимум что с ней случится – небольшая деформация. Их сборка очень простая: встык или при помощи резьбы.

Соединение ПВХ и ПНД труб

Разнородные материалы могут фиксироваться несколькими способами:

• Резьбовые фитинги – фиксация производится на конце трубы посредством сварного метода. С этой целью фитинг разбирается, одна его часть приваривается к концу одной трубы, а участок с резьбой – к другой. Для плавки пластика потребуется использование специального аппарата, который позволит сделать соединение прочным и герметичным. Если это неразъемный участок, то актуально применение фитинга с закладным нагревающимся элементом;
• Цанговая муфта – такая конструкция является разборной и собирается из цанги, зажимной гайки и резьбы. На данный момент существует большой ассортимент муфт для пластиковых труб. Для соединения двух видов продукции сперва разбирается муфта, после чего цанга вставляется в одну из труб и фиксируется зажимной гайкой. Далее конструкция затягивается. Фитинг не должен быть перетянут, что может привести к деформации краев изделия. Финишный этап – подсоединение трубы другого вида к резьбе;
• Фланцы – метод актуален при больших диаметрах стояков, канализации и прочих элементов. Помимо фланца дополнительно используют втулку, позволяющую его зафиксировать. Сам метод соединения схож с применением цанговой муфты – конструкция разбирается и укрепляется на разных трубах к уже установленным втулкам. Фиксируют участок накидными гайками;
• Холодная сварка. Для работ требуется специальный паяльный аппарат. Клеящей массой выступает особая масса из минералов и полимерных соединений. Характеризуется она качественной адгезией и обеспечивает надежное, герметичное соединение. Актуален метод для тех участков, где вода транспортируется самотеком.

Для соединения используются дополнительные элементы

Чтобы соединение двух изделий было более плотным, подходят самые разнообразные материалы. Для резьбового фитинга и цанговой муфты актуальна фум-лента, а для фланцев – прокладки из резины или асбеста.

Заключение

В последнее время изготавливается большой ассортимент продукции для монтажа трубопроводов, как открытых, так и закрытых. В каждом случае подходит определенный вид трубы, в зависимости от своих технических характеристик и свойств. При необходимости, продукция одного вида может быть с легкостью соединена с другим видом, для чего используются разнообразные методы. Определится с тем, что лучше – не всегда просто, так как каждое изделие имеет как минусы, так и плюсы.
