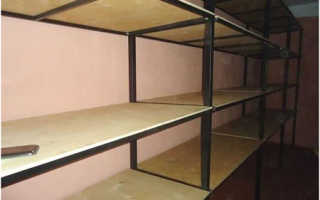

Самодельный стеллаж из профильной трубы

Изготовление стеллажа из профильной трубы

Благодаря компактному размещению вещей можно сэкономить свободное пространство и навести порядок. Поэтому такой популярностью пользуются металлические стеллажи. Их можно поставить в сарае, на балконе, на кухне, в мастерской, погребе и, конечно же, в гараже. При установке стеллажа в гараже на нем можно хранить запчасти, инструмент и другие полезные мелочи, которые обычно разбросаны по всему гаражу. Если появилась потребность в удобном и компактном хранении, можно изготовить стеллаж и своими руками, используя для этого различные материалы. Одним из наиболее доступных и простых вариантов является конструкция из профильной трубы.

Преимущества и особенности стеллажей из профильной трубы

Металлические стеллажи из профиля является необъемлемой частью гаража, мастерской и склада. Они обладают высоким показателем прочности и долговечности, и при этом обойдутся недорого. К тому же такие конструкции легко собрать самостоятельно, используя при этом доступные материалы и инструменты. Помимо этого, такие конструкции обладают рядом и других преимуществ:

Прочность и надежность. Конструкции из металла выдерживают значительные нагрузки, поэтому могут использовать на складах, в гаражах, погребах. Металлическая система может использоваться для хранения домашних заготовок, книг и инструментов, а установка угловых стеллажей позволяет еще и экономить место.
Визуальная привлекательность. Стеллажи из профильной трубы могут использоваться и для компактного размещения предметов в доме, оформленном в стиле лофт или хай-тек.
Простота монтажа. Необязательно покупать готовую конструкцию. Ее можно изготовить и самостоятельно, даже не имея особых строительных навыков. Для этого потребуется профильная труба, стойки и материал для полочек.
Невысокая стоимость. Для его изготовления потребуются недорогой профиль, стойки из уголка, металлические или деревянные полки и крепежные системы. При износе элементов их можно легко заменить новыми.
Противопожарная или антикоррозийная стойкость. В отличие от деревянных конструкций, такие стеллажи не станут причиной распространения огня. А использование порошковой краски или оцинкованного покрытия позволяет защитить изделие и от негативного воздействия повышенной влажности.
Устойчивость к деформации. Конструкция не деформируется при сильной нагрузке, высокой влажности и перепадах температур.
Простота уборки. Отсутствие стекол и сложных элементов делает уборку поверхности простой и быстрой. Достаточно протереть влажной тряпкой с добавлением любого моющего средства.

Установка металлического стеллажа в гараже или других помещениях позволит упорядочить систему хранения и навести порядок. А простота изготовления позволит собрать конструкцию из профиля своими руками.

Материалы и инструменты

Для изготовления стеллажей могут использоваться различные материалы. К наиболее прочным, долговечным и доступным по стоимости относится металлический профиль. Для его изготовления потребуются такие материалы:

Профильная труба. Для работы можно использовать изделия размером 20*40 или 30*40 мм. Однако можно использовать профиль любого размера, а для обеспечения дополнительной прочности конструкции можно использовать перемычки. Альтернативой профильной трубы может стать уголок, который удобно использовать для изготовления боковых стоек.
Доски. Используются в качестве полок. Можно сделать полки с промежутками или цельные конструкции. Зависит от размера вещей, которые будут на них храниться. Для полок можно использовать металлические листы, листы фанеры или деревянные доски.
Саморезы. Используются для крепления полок к основной конструкции.

Помимо материалов, необходимо подготовить и инструменты для выполнения работ:

сварочный аппарат;
болгарка и круг по металлу;
дрель и сверла необходимого диаметра для создания отверстия для фиксации полок;
строительный уровень, уголок и рулетка;
пила по дереву при использовании досок или фанеры для полок.

Для расчета необходимого количества материала следует предварительно сделать чертеж будущего стеллажа.

Об изготовлении стеллажа из профильной трубы можно узнать из видео:

Различные варианты стеллажей и их чертежи

Существует множество вариантом стеллажей из профильной трубы. При выборе оптимальной конструкции следует учитывать, для каких именно целей она будет использоваться. Для хранения инструмента в гараже лучше всего построить конструкцию размером 50*200 см с четырьмя полками. При этом расстояние между полками должно составлять 45 см. Для хранения консервации лучше сделать большее количество полочек. Размер стеллажа можно оставить таким же, а полочки делать на расстоянии 30 см. Размер конструкции для склада будет зависеть от специфики продукции.

Наибольшей популярностью пользуются такие размеры стеллажа:

50*180 см с четырьмя полками;
60*200 см с тремя полками;
комбинированные конструкции 50*180 см с высокой полкой снизу и тремя полками по 35 см для мелких предметов сверху.

Если на стеллаже будут постоянно стоять разные предметы, можно изготовить универсальную конструкцию, где можно регулировать высоту полок. Для этого на главных стойках необходимо сделать несколько отверстий для крепления полок. Это позволит при необходимости убрать или добавить полки, изменить расстояние между ними.

В некоторых случаях целесообразно изготовить длинных стеллаж. Но в таком случае не следует делать его на всю стену. Рекомендуется оставить небольшие зазоры по бокам, чтобы проще было установить конструкцию. Глубина зависит от предметов, которые будут на нем храниться. Но не стоит делать полочки слишком глубокими, иначе доставать предметы может быть неудобно. Глубокие стеллажи удобны в том случае, если конструкция стоит посреди гаража или мастерской, и есть доступ с двух сторон.

Высота конструкции зависит от высоты потолков, а также предназначения конструкции. Если предметы на ней в первую очередь хранятся, то можно сделать полки и повыше. В таком случае достать предметы с верхней полки можно будет при помощи лестницы. Но если это стеллаж с инструментами для работы, то с ним должен быть постоянный и удобный доступ.

Технология сборки

Для самостоятельной сборки стеллажа необходимо подготовить все необходимые детали. После чего разложить их на полу, где собирать конструкцию удобнее всего. Соединять каркас лучше всего с помощью сварки, но можно использовать и болты. Особенное внимание следует уделять углам, чтобы конструкция не получилась кривой.

Основные этапы сборки стеллажа из профильной трубы:

При помощи рулетки отмерить необходимые отрезки профиля, основываясь на предварительно составленном чертеже.
Нарезать профильную трубу при помощи болгарки. Для этого следует использовать круг по металлу. Если отсутствует болгарка или опыт нарезки профиля, можно заказать данную услугу в том месте, где он продается. Однако в таком случае, стоимость стеллажа увеличится.
Соединить между собой все полученные части профиля. Для повышения прочности конструкции рекомендуется использовать для соединения сварку. Однако если опыта работы с таким оборудованием нет, можно соединить детали каркаса болтами.
Крайне важно в процессе сборки контролировать ровность конструкции. Если углы получатся кривыми, исправить каркас в дальнейшем будет практически невозможно. Для этого следует использовать строительный уровень и уголок.
После сборки основного каркаса, следует собрать каркас для полок, на который в дальнейшем будут устанавливаться доски, листы металла или фанеры.
На основном каркасе следует отметить места, где будут установлены полки.
Для крепления полок к основному каркасу рекомендуется также воспользоваться сваркой. Однако если требуется универсальная конструкция, где высоту полочек можно регулировать, их нужно прикрутить болтами. Дополнительно следует сделать отверстия, которые позволят без труда изменить высоту полок.
На готовый каркас следует нанести антикоррозийное покрытие, после чего слой грунтовки и краски. Это защитит его от коррозии, придаст стеллажу презентабельный внешний вид, а также упростит уход за поверхностью.

После изготовления каркаса можно приступить к производству полок. При выборе материала для полок следует учитывать предназначение стеллажа, предполагаемые нагрузки и место установки. К наиболее популярным вариантам относятся рифленые металлические листы, ДСП, деревянные доски.

При использовании досок или ДСП следует понимать, что без качественной обработки поверхности материала во влажной среде материал быстро придет в негодность. Поэтому при установке в мастерской, гараже, погребе или на балконе, такие полочки следует предварительно покрасить и обработать противогрибковым средством.

Если требуется высокая прочность конструкции в целом, полочки можно дополнительно прикрутить саморезами к каркасу. А для большей устойчивости стеллаж можно прикрутить к полу, потолку или стене. Для этого можно использовать анкеры, распорки и кронштейны. Однако при креплении к стенам следует учитывать максимально допустимую нагрузку.

Особенности использования стеллажа из профильной трубы

Многие предпочитают изготавливать деревянные стеллажи для организации пространства в гараже, погребе или мастерской. Однако такие конструкции не отличаются прочностью и долговечностью. Дерево со временем начинает гнить и плесневеть, а без постоянной покраски теряет свой внешний вид. Поэтому лучше потратить больше времени и денег на материалы, но изготовить действительно прочный, долговечный и практичный стеллаж.

Отличным решением станет установка такого стеллажа в гараже или мастерской. Он позволит организовать пространство так, чтобы на конструкции хранились все запчасти и инструменты. Стеллажи из профиля могут использоваться и для выращивания рассады. Установить такие конструкции можно и в теплицу. Это позволит в небольшой теплице выращивать больше растений, и снизить расходы на ее обогрев.

К тому же металлические конструкции можно использовать в любых помещения и на улице. При их обработке антикоррозийным составом можно не беспокоиться о перепадах температур или высоком уровне влажности. А уход за поверхностью заключается только в периодическом протирании влажной тряпкой.

Поэтому при соблюдении всех правил и рекомендаций изготовить стеллаж из металлического профиля несложно. Главное использовать качественные материалы и соблюдать последовательность выполнения работ.

Как соорудить стеллаж из металлической профильной трубы

Стеллаж из металлического профиля — грамотное решение для хранения вещей в гараже, мастерской, погребе, сарае, на складе, в квартире. Покупной стеллаж может не соответствовать потребностям покупателя, заказывать — недешево, проще сделать его своими руками.Мерные отрезки квадратного металлопрофиля легко соединить с помощью сварки и собрать надежную конструкцию для хранения.

Читать еще: Виды водопроводных труб и соединений

Особенности стеллажей из металлического профиля

Стеллажи из металлического профиля довольно популярны, поскольку исключительно прочны и надежны, способны выдерживать серьезный вес.

Прочность на изгиб достигается за счет ребер жесткости. Когда изгибающее усилие направляется под прямым углом к жесткой грани профиля, сопротивление будет одинаковым в любом месте трубы.

Обратите внимание! Чем больше сечение трубы — тем она прочнее.

Например, требуемая длина пролета квадратного металлопрофиля — два метра. Для трубы размерами 40x40x2 максимальная нагрузка составит 173 кг.

Труба 40x40x3 выдержит уже 231 кг. Все эти данные содержатся в таблицах утвержденного стандарта — расчеты для справочных материалов производились с учетом физических законов и теории сопромата.

Помимо того, для расчета максимальной нагрузки можно воспользоваться онлайн калькулятором.

Профильные трубы просты в монтаже. Не обязательно быть профессиональным мастером, чтоб освоить технологию изготовления этой конструкции.

Трубы довольно стойки к деформации. Металлу безразличны значительные нагрузки, морозы, жара и сырость (в случае повышенной влажности следует просто покрасить готовую вещь порошковыми красками, имеющими антикоррозийный эффект, или изначально приобрести оцинкованный профиль).

Использование профилей отвечает нормам пожарной безопасности. В отличие от легковоспламеняющегося дерева, металл не горит.

За стеллажом из металлического профиля легко ухаживать. Для уборки достаточно влажной тряпочки и, в случае сильных загрязнений, можно применить любые моющие средства.

Обратите внимание! Аккуратно сделанный стеллаж станет стильным предметом домашнего интерьера — он идеально вписывается в модные сегодня интерьерные стили лофт и хай-тек.

Подготовка к работе

Для изготовления конструкции потребуются недорогие материалы: металлический профиль, угловые стойки, системы крепежа и материал для изготовления полок (лист металла или обычные деревянные доски, сгодится и ДСП):

Труба из металлопрофиля. Обычно успешно используются трубы следующих размеров: 30×40 мм, 20×40 мм. Но это не принципиально — допустимо использовать профили любых других размеров. Для придания конструкции особой прочности используются перемычки. Для создания боковых стоек можно взять уголок.
Материал для будущих полок: это, в зависимости от замысла, металлический лист, доски из дерева или лист ДСП.
Система крепежа, чтобы полки прочно встали на основу — для этой цели нужно приобрести саморезы.

Для работы потребуются следующие инструменты:

аппарат для сварки (не следует забывать о маске);
пила-болгарка;
дрель со сверлами — нужно тщательно подобрать их нужный диаметр (для сверления крепежных отверстий, чтобы зафиксировать полки);
обычная пила для дерева (если планируются полки деревянные или из ДСП);
мерные инструменты — достаточно рулетки, уголка и строительного уровня.

Для того, чтоб рассчитать, сколько материалов необходимо, и понять, как будет выглядеть конструкция в сборке, стоит предварительно сделать чертеж будущего изделия и указать на ней все нужные размеры.

Сборка стеллажа

Перед монтажом следует учесть важные моменты:

длина конструкции должна быть на 1,5 м меньше, чем общая длина стенки, к которой ставится изделие;
ширина полок не должна превышать 1 м;
на стеллаже могут храниться разногабаритные и различные по массе предметы;
высота полок определяется с учетом высоты предметов хранения (приблизительно от 30 до 50 см).

После того, как все необходимые материалы и инструменты собраны и готовы к работе, стоит разложить их на полу, чтобы видеть все сразу и не тратить время на поиски в процессе работы.

Монтаж стеллажа включает следующие этапы:

Отмерить требуемые отрезки на профильной трубе и нарезать их. Если отсутствует болгарка, конечно, покупать ее ради однократного применения неразумно. Можно взять инструмент в аренду или попросить нарезать профиль там, где он покупался (но это выйдет подороже).
Сварить элементы каркаса. При отсутствии опыта обращения со сварочным аппаратом допустимо соединить части посредством болтов.
Нужно непременно контролировать (пользуясь уголком и строительным уровнем), перпендикулярность линий. Если допустить перекос углов — придется жить с кривым стеллажом, устранить дефект позже, можно только, разобрав всю конструкцию.
После сборки каркаса следует собрать основание для полочек, на котором будет установлено нужное количество досок, фанерных или металлических листов. Для этого на основной конструкции отметить места установки полок.

Обратите внимание! Для наиболее долговечного варианта используется сварочный аппарат. Если требуется сделать конструкцию более универсальной, с регулировкой высоты полок, для соединения лучше использовать болты, и сделать нужное количество отверстий для будущего перемещения полок на желаемую высоту.

На готовое изделие нанести покрытие, защищающее от коррозии, затем слой грунтовки. После этого можно его покрасить в любой цвет (или даже в разные). Теперь стеллаж не заржавеет и приобретет презентабельный вид. Да и ухаживать за обработанной таким образом поверхностью будет значительно проще.

Когда каркас готов, останется сделать необходимое количество полок. Выбирая материал для них, важно учитывать предназначение изделия, будущие нагрузки на него и место, где он будет установлен. Рифленым листам металла совершенно все равно, а вот дерево и ДСП могут серьезно деформироваться от перегрузки или влажной среды. Чтобы этого не случилось, древесный материал для полок следует также заранее качественно обработать: покрасить, обеспечить антигрибковое покрытие.

Если необходима конструкция повышенной прочности, можно обеспечить дополнительное крепление полок к каркасу с помощью саморезов. Чтоб стеллаж стоял твердо, можно прикрепить его к стене, полу или даже потолку, используя кронштейны, анкерные болты и распорки.

Обратите внимание! Для крепления к стене необходимо учитывать допустимую нагрузку.

Стеллаж из профиля своими руками — как соорудить систему хранения для гаража, кладовки или балкона

Если вам нужна система хранения в гараж или другое помещение, то можно купить готовый комплект или сделать все самостоятельно. Первый вариант проще, но предполагает немалые затраты.

Всем желающим разобраться, как сделать стеллаж из профиля своими руками, предлагаем подробное описание процесса изготовления надежной конструкции, которая обойдется вам очень дешево.

Типы стеллажей

В первую очередь нужно разобрать основные варианты конструкций, чтобы понимать плюсы и минусы каждого решения:

Модульные системы хранения. Вариант, который широко используется в складских комплексах (см. Складские стеллажи: требования к ним и испытания), промышленности и торговли. Стальной перфорированный профиль для стеллажей уже нарезан на куски требуемого размера, поэтому остается просто собрать конструкцию по инструкции. Основные плюсы — надежность и возможность выбора разных типоразмеров. Минус — немалая стоимость;

Конструкции из алюминия. Эта группа изделий отличается привлекательным внешним видом и высокой прочностью. Именно поэтому данный вариант широко используется в торговле. Плюсами являются такие факторы, как небольшой вес и простота сборки, а к минусам можно отнести большую цену и невысокую устойчивость к деформациям при ударных нагрузках. Но если нужны торговые стеллажи-витрины — алюминиевый профиль станет лучшим решением;

Стеллаж из профильной трубы — очень хорошее решение для гаража или подвала. Такие конструкции выдерживают высокие нагрузки и могут иметь практически любые размеры и конфигурации. Но, чтобы изготовить их, придется приложить много усилий — разрезать трубы на куски нужного размера, затем точно совместить их и сварить. Без сварочного аппарата и навыков в этой области вы вряд ли справитесь;

Деревянные конструкции. Очень популярное решение по причине того, что древесина легка в обработке, ее несложно приобрести и стоимость будет невысокой. Вы можете соорудить конструкцию любой конфигурации, что является плюсом, но материал неустойчив к воздействию сырости, и в неотапливаемых помещениях дерево может сгнить за несколько лет;

Конструкции из профиля для гипсокартона. Вариант использовать CD профили для стеллажей хорош тем, что его несложно соорудить своими силами. Для этого не нужно иметь профессиональный инструмент, не надо быть сварщиком или слесарем. Материалы для работы можно приобрести в любом строительном супермаркете, и стоят они недорого.

На основании всего вышеизложенного можно принимать решение. Если вы хотите брать готовый вариант, то хорошо подойдут стальные стеллажи. Если же решили справиться своими силами, то проще всего использовать профиль для гипсокартона.

Важно! Работать с профилем могут даже те, кто практически не имеет опыта в подобных работах. Его обрабатывать намного проще, чем дерево.

Как соорудить стеллаж

Теперь разберемся, как сделать стеллаж из металлического профиля своими руками. Для простоты разделим процесс на две части — подготовку и сами работы. Вначале вам нужно запастись необходимыми материалами и инструментом и только потом можно начинать сборку стеллажа.

Материалы и инструмент

Стеллаж собирается из следующих материалов:

Совет! Лучше брать варианты с острым наконечником. Сверловой саморез пробивает очень широкое отверстие в металле, из-за чего крепеж держится хуже.

Из инструмента нужно следующее:

Процесс сборки

Если у вас под рукой есть все необходимое, то собрать стеллаж из металлопрофиля своими руками не составит особого труда.

Процесс выглядит так:

Важно! Ширина между стойками не должна превышать 100 см. Чем больше нагрузка на конструкцию, тем меньше расстояние нужно делать.

Обратите внимание! Собирая стеллажи из профиля своими руками очень важно при работе контролировать положение элементов: если они сдвинутся, то конструкция получится перекошенной.

В первую очередь ставятся нижние перемычки;
Далее крепятся верхние поперечины;
Проверяется геометрия, и если все нормально, то фиксируются все остальные перемычки.

Совет! Проверить геометрию просто: измерьте диагонали, они должны быть ровными.

Вам надо пометить середину, после этого определить высоту ножки, которую нужно вырезать.

Совет! Не забывайте о том, что на ножке следует делать отгибы в стороны для крепления.

Обратите внимание! Крепить дерево или фанеру к профилю лучше всего саморезами для гипсокартона с мелким шагом.

Готовая конструкция устанавливается там, где она будет располагаться. Если пол неровный, то нужно подложить под опоры кусочки фанеры или доски, чтобы выровнять конструкцию.

Читать еще: Как разрезать асбестовую трубу вдоль ровно?

Для безопасности некоторые мастера дополнительно крепят стеллаж к стене с помощью дюбелей. Это исключает опрокидывание стеллажа даже под высокими нагрузками.

Совет! Если стены сложены из пено- или шлакоблоков, потребуются специальные анкерные болты.

Для обеспечения дополнительной жесткости с задней стороны можно добавить раскосы. Они не дают стойкам перекашиваться и обеспечивают идеальную геометрию стеллажа, даже если на нем лежит большой вес.

Вывод

Теперь вы знаете, как собрать систему хранения используя гипсокартонные профили для стеллажей. В рабочем процессе нет ничего сложного, а видео в этой статье наглядно покажет некоторые важные моменты, чтобы вы разобрались в теме еще лучше.

Как сделать и собрать металлический стеллаж своими руками

Для наведения порядка и освобождения места, занимаемое накопившимися вещами, собирают металлический стеллаж. Готовую конструкцию можно купить или сделать своими руками. Если вес предметов невелик, в качестве материала используют алюминиевый уголок. Для хранения заготовок на зиму в городских квартирах на балконе устанавливают стеллажи из стальных уголков. Для размещения большого количества тяжелых предметов делают стеллаж из труб в гараже, сарае, погребе.

Преимущества и недостатки стеллажей из металла

К достоинствам металлических конструкций относятся:

Надежность и прочность. Полки без повреждений могут выдержать солидный вес.
Легкость ухода.
Износоустойчивость. Даже при интенсивной эксплуатации металлические стеллажи из труб сохраняют характеристики и внешний вид без изменений.
Полное соответствие требованиям пожарной безопасности.
Хранение предметов из любого материала.
Металлический каркас устойчив к воздействию влаги, перепадам температуры.

Из недостатков отмечают:

сделать стеллаж из металлопрофиля сложнее, чем из дерева;
цена металлических конструкций больше.

Типы стеллажей

При выборе варианта системы хранения из металла учитывают сложность изготовления и условия эксплуатации:

Модульные конструкции собирают из перфорированного профиля разных типоразмеров. Они надежны, при необходимости легко меняется высота полок. Однако цена «кусается».
Алюминиевые каркасы привлекательны по внешнему виду, небольшой вес позволяет быстро переносить разборный стеллаж на другое место. Минусами считают высокую цену и деформацию от ударов.
Из профильных труб можно делать стеллажи любого размера и конфигурации. Полки выдерживают большой вес. Для изготовления потребуется сварочный аппарат и навыки работы с металлом.
По цене и трудозатратам каркасы из металлических уголков аналогичны предыдущему варианту, но уступают по прочности и эстетичности.
Профиль CD для крепления гипсокартона хорош тем, что для сборки каркаса не нужна сварка и дорогостоящие инструменты. Продается в магазинах стройматериалов по доступным ценам.

Соединение сваркой или болтами

Металлические конструкции, собранные на болтах, сделать проще, чем сварные стеллажи, однако их жесткость мала, поскольку в местах соединения есть люфты. Для повышения устойчивости каркас крепят к стене пластинами с отверстиями, прикрученными к стойкам. Их прибивают костылями или дюбелями. К стене из пено или шлакоблоков крепят анкерными болтами. Сборный вариант выбирают, если предполагается перестановка в недалеком будущем или нет возможности проведения сварочных работ. Каркасы из перфорированного уголка собирают без болтов. На горизонтальных перекладинах есть крючки, которые вставляют в пазы стоек. Однако такое соединение тоже страдает люфтами. Поэтому при установке высоких стеллажей конструкцию делают сварной.

Требования, предъявляемые к стеллажам

Чтобы металлический стеллаж был безопасным в эксплуатации, при установке руководствуются требованиями ГОСТ 16140-77:

расстояние между стойками 0,9 — 2,9 м;
ширина стеллажа 0,45 — 1,35 м;
искривление стоек и поперечин не должно быть больше 3 мм на 1 м или 0,1% от длины;
допустимое отклонение стоек от вертикали 1 мм на 1 м без нагрузки, а под действием веса 4 мм, но не больше 6 мм по длине;
острые углы и кромки должны быть сглажены;
если нагрузка не превышает 60 кг, полка не нуждается в дополнительной планке (ребро жесткости), под 90 кг устанавливается одна поперечина посередине, для 120 кг ― две;
на сварных швах недопустимы трещины, непровары, наплывы, шлаковые включения размером больше 1 мм, подрезы глубже 0,5 мм.

Как собрать стеллаж из алюминиевого профиля своими руками

Сборка стеллажа своими руками из профиля по силам даже человеку впервые взявшемуся за это дело. Работать с ним проще, чем с деревом.

Материалы и инструменты

Для расчета, сколько потребуется материала, предварительно набрасывают эскиз с указанием габаритов и количеством полок. Размеры профиля выбирают в зависимости от предполагаемой нагрузки. Для соединения деталей потребуются саморезы с пресс-шайбами, так как крепление ими более надежно. Лучше взять остроконечные, поскольку сверловые проделывают большие отверстия, поэтому прочность уменьшается. Полки делают из досок толщиной 2 — 3 см, 10-миллиметровой и больше фанеры, листов ОСП не тоньше 12 мм.

Для работы нужно запастись инструментом:

Рулеткой, карандашом или фломастером, угольником для проверки углов.
Ножницами по металлу для резки профиля.
Шуроповертом. Если каждый саморез вворачивать вручную отверткой, собирать каркас придется несколько дней.
Ножовкой по дереву для нарезки полок. Процесс ускорится, если есть циркульная пила или электролобзик.

Процесс сборки

Когда материалы и инструменты подготовлены, приступают к сборке:

На профиле намечают длину стоек, перекладин, поперечин по ширине полок. Чтобы стеллаж не получился кривым из-за ошибок с размерами заготовок, нужно повторно проверить правильность разметки.
На боковых стенках профиля делают надрезы до основания и перегибают в этом месте. По линии сгиба отрезают заготовку.
На поперечинах делают продольные надрезы на глубину равной ширине профиля вертикальных опор. Внутренние загибы, если они есть, срезают.
Поперечины вставляют одна в другую, чтобы получилась заготовка прямоугольного сечения. Надрезанные концы отгибают на 90⁰. Таких деталей нужно по две для каждой полки. Их устанавливают с обеих сторон каркаса.
Сборку боковин, чтобы не было перекосов, проводят на ровной поверхности, можно на полу. Между парой вертикальных опор вставляют поперечины. После проверки углов каждый отгиб прикручивают 1 — 2 саморезами.
После готовности обеих боковин собирают стеллаж из профиля. Сначала устанавливают нижние перекладины, затем верхние. Если при проверке перекосы не обнаружены, крепят остальные. Вворачивать саморезы удобней, положив каркас набок. Закрепив детали с одной стороны, его переворачивают на другую.
На стеллажи из профиля с широкими полками устанавливают дополнительные опоры снизу в середине нижней поперечины. После определения высоты на них делают отгибы и прикручивают саморезами.
После замера нарезают полки. Для увеличения жесткости каркаса по углам делают вырезы, чтобы они заходили и на боковые поперечины. Для крепления дерева лучше взять саморезы с мелкой резьбой.

Как сделать металлический стеллаж из профильной трубы своими руками

В зависимости от возможностей каркас из профильной трубы собирают на болтах или сваривают. Альтернативный вариант из металлических уголков обойдется дешевле, так как их цена меньше. Для упрощения монтажа делают стеллаж своими руками комбинированным. Вместо трубы для боковых стоек берут металлический уголок.

Подготовительные работы

Для определения размеров стеллажа из профильной трубы нужно измерить место его установки. При установке по всей длине стены его боковины не должны доходить до углов на 10 — 15 см. Металлическую конструкцию для гаража, где мало места, делают высотой до потолка. За счет этого можно уменьшить длину и ширину без ущерба для вместительности. Высота и глубина полок зависят от размера размещаемых предметов. Определившись с параметрами, составляют чертежи с указанием общих габаритов, размеров и сечения деталей. Даже простой эскиз поможет избежать ошибок при нарезке заготовок и монтаже, а также точно подсчитать количество материалов.

Сборку рамы выполняют из профильной трубы сечением не меньше 20×20 мм со стенкой от 2 мм. Если предполагается хранить тяжелые предметы, размеры увеличивают до 20×40 — 20×50 мм. Полки делают из фанеры, досок, ДСП, для тяжелых вещей ― из рифленого железа. Под предметы большого размера достаточно настила из деревянных брусков или арматурных прутьев с промежутками.

Чтобы не сверлить множество отверстий при болтовом способе, детали соединяют элементами (хомутами) краб-системы. Они сделаны в виде металлических пластин с пазами, в которые вставляют соединяемые трубы. Затем хомуты стягивают болтами.

Процесс изготовления

Для удобства сборку рамы проводят на верстаке или большом столе. Для фиксации деталей потребуются струбцины. Монтаж выполняют в следующем порядке:

Из труб нарезают заготовки стоек, поперечин, продольных перекладин по размерам, указанным на чертеже.
Для сборки боковины на стойке намечают места установки поперечин. Их приваривают или закрепляют хомутами.
После установки всех поперечин к ним присоединяют вторую стойку.
Проводят зачистку сварных швов вровень с основным металлом.
Используя готовую боковину как шаблон, сверху укладывают детали второй, фиксируя их струбцинами. Затем элементы сваривают. Если сборку выполняют болтовым способом, струбцины не нужны, иначе не получится поставить хомуты.
На уровне поперечин к боковине приваривают продольные перекладины, а к ним вторую.
К нижним торцам стоек приваривают металлические пластины.
Для крепления полок к перекладинам с шагом 30 см приваривают металлические полоски с отверстиями под саморезы. Если каркас сваривают из уголка, закладные пластины не нужны.
Готовую металлическую раму очищают от грязи и ржавчины, обрабатывают антикоррозийным составом, грунтуют, красят.
Вырезанные по размеру деревянные полки обрабатывают антисептиком, покрывают олифой или окрашивают эмалью, после высыхания прикручивают к закладным.

Полезные советы и идеи по компоновке

Функциональность металлического стеллажа улучшится, если реализовать рекомендации знающих людей:

чтобы увеличить количество полок для хранения банок с заготовками их делают высотой 30 см;
чтобы не отвлекаться от работы на поиски необходимого в гаражах и мастерских, верстаки встраивают в систему хранения;
металлический стеллаж на колесиках со стендом для инструментов, удобно выкатывать для ремонта на улице;
для увеличения полезной площади теплицы устанавливают стеллажи, на полки которых ставят ящики с почвой;
место для колес и громоздких предметов можно оставить под нижней полкой, подняв ее на 60 — 70 см от пола;
если на одной из полок сделать выдвижной ящик с ячейками для метизов, они всегда будут под рукой.

Читать еще: Как паять пластиковые трубы для водопровода паяльником?

Самостоятельно сделанный металлический стеллаж не только дешевле заводского, но и удобней в эксплуатации. Его собирают с учетом особенностей помещения, количества и размера предметов. Сборку металлической конструкции с нужными параметрами можно выполнить даже без сварочного аппарата.

Как сварить стеллаж

Компактное и продуманное размещение вещей в помещении экономит место и создает легкий доступ к нужным предметам, когда они понадобятся. Для этого изготавливают стеллажи самых разнообразных форм. Они используются в гаражах для хранения инструмента и запчастей. Стеллажи расставляют на собственных складах или магазинчиках для сортировки товара. Удобно хранить на нем консервацию в погребе. А для любителей рыбок, на подобных конструкциях размещают аквариумы. Если появилась потребность в компактном хранении предметов, то можно сэкономить и изготовить данную металлоконструкцию самостоятельно. Как сделать стеллаж своими руками? Из каких материалов лучше сварить его, и какие варианты имеются по чертежам?

Материалы и инструменты

Стеллажи изготавливают из различных материалов. Все зависит от формы и веса будущих предметов, которые на нем разместятся. Но самыми долговечными и надежными являются конструкции из профиля или из уголка. Чтобы смастерить свой стеллаж из описанных выше материалов, понадобятся следующие комплектующие:

Профильная труба 20 х 40 или 30 х 40 мм. Вообще можно использовать любой профиль, а дополнительное усиление и устойчивость можно обеспечить за счет перемычек и крепления к стене.
Если нет трубы, то подойдет уголок с шириной полок 30 х 50 мм. Это даже создаст невысокие бортики для будущих полок и предупредит скатывание мелких деталей на пол.
Доски с параметрами в разрезе 15 х 25 мм или 15 х 150 мм. Это зависит от хранимых вещей на стеллаже: для крупных предметов подойдут полки с промежутками, а для мелких запчастей лучше создавать сплошное покрытие. Этот элемент можно изготовить из листов фанеры.

Для создания самодельного стеллажа необходимо иметь инструменты и расходные материалы:

сварочный аппарат для соединений основных узлов конструкции;
дрель для создания отверстий под фиксацию полок;
болгарку и отрезной круг по металлу;
электроды;
уровень;
рулетку;
сверла;
саморезы для крепления полок;
чертилку;
пилу по дереву.

Чертежи и варианты

Много чертежей стеллажей имеется в интернете. Но чтобы выбрать подходящий, необходимо определиться с будущим использованием конструкции. Для хранения инструментов и запчастей в гараже подойдет стеллаж размерами 500 х 2000 мм с четырьмя полками по 450 мм между собой. А вот для погреба с консервацией можно сделать полочек побольше — через каждые 300 мм. Конструкции для склада требуют индивидуального подхода, с учетом размеров хранимых коробок.

Самые распространенные варианты стеллажей, это :

конструкция 500 х 1800 мм с четырьмя полками;
стеллаж 600 х 2000 мм с тремя полками;
комбинированные модели размером 500 х 1800 мм с высокой полкой внизу на 700 мм и тремя полочками для мелких деталей по 350 мм.

Если предметы на которые рассчитывается стеллаж будут постоянно меняться в размерах, то существуют универсальные конструкции, где регулируется расстояние между полками. Для этого в главных стойках насверливается несколько отверстий по уровню будущих полок. Сваривается только основная рама (куб), а все внутренние элементы крепятся на болтовое соединение. Так можно добавлять или убирать число полок, а также менять расстояние между ними. Это особенно удобно сделать если основные стойки из уголка. Сверлятся отверстия в них и полочках, а для фиксации используется по два болта на каждую сторону.

Если необходим длинный стеллаж, то рекомендуется не делать его на всю стену, а оставить небольшие зазоры по 100 мм от боковых стен, чтобы было удобнее установить металлоконструкцию на место. По глубине полок не существует жестких ограничений в размерах, но стоит учесть удобство доставания предметов. Например, если глубина составит 1000 мм, то не у каждого хватить длины руки дотянуться до детали под стенкой. Но если конструкция стоит посередине мастерской, и имеется доступ с двух сторон, то можно сделать полки и по 1500 мм глубиной.

По высоте стеллажи изготавливаются индивидуально. Все зависит от имеющихся материалов и будущего использования. Но в любом случае не обязательно делать высоту до самого потолка, ведь верхняя часть тоже может служить полкой, на которой предусматривается лишь небольшой порог (в 150 мм) чтобы находящимся там предметам было куда упираться, в случае, если они расположены вертикально.

Существуют комбинированные модели стеллажей, где имеется высокая полка для крупных предметов (двигатель, колесо), и мелких деталей. Усиление под полками зависит от будущего веса груза. Если это тяжелые запчасти от автомобиля, то стоит приварить дополнительную перемычку под серединой полки. Исходя из этого определяется и число основных стоек. Слишком большие пролеты приведут к прогибанию и деформации. Но если конструкция делается под мелкие детали, то крайних стоек вполне достаточно.

Последовательность сборки

Изготовление стеллажа из профиля или уголка начинается с порезки заготовок в согласии с размерами по чертежу. Болгаркой отрезаются элементы под стойки и перемычки, а также полки. Заусенцы на срезе стоит убрать, чтобы они не мешали вплотную прикладывать части для сварки.

Когда все порезано и зачищено, можно приступать к сборке. Она ведется в следующей последовательности:

создание боковых рамок;
соединение боковых рамок продольными балками по верху и низу (получается куб или прямоугольная трехмерная конструкция);
приварка уголков под уровни полок;
крепление дополнительного усиления по необходимости;
покраска металла и уже порезанных деревянных заготовок;
фиксация деревянных полок саморезами.

Боковые рамки важно собрать правильно, т. к. от этого зависит пропорциональность и ровность конструкции. Для этого стороны выкладываются на столе или полу и выставляется по оной прихватке в каждом углу. Меряются диагонали, и если они равны, то ставится вторая прихватка на все стыки, а после этого выполняется обварка. Погрешность в разнице диагоналей не должна превышать 3 мм. Углы обвариваются не подряд, а через один, для равномерного напряжение в структуре металла.

Когда обе рамки собраны, необходимо выставить их в вертикальном положении и прихватить по очереди продольные балки: две вверху и две внизу. Здесь не обойтись без помощника, который будет держать металлоконструкцию. Сначала необходимо выставить одну сторону, проверить диагонали, укрепить прихватки, и обварить углы. Затем, в этой же последовательности, собирается вторая сторона. На этом этапе можно обойтись и без проверки диагоналей, если установить правильность сборки угольником (в каждом углу необходимо 90 градусов) и уровнем на верхней балке.

Далее, выполняется разметка на стойках под полки. Последние можно варить по уровню. Погрешность в 1-2 мм не создаст сильного перекоса плоскости. Если на одной из полок планируется хранение тяжелых элементов, то приваривается еще одна продольная балка из профиля посередине всей длины полки. Если делается универсальный стеллаж, то в стойках и в рамках «этажей» конструкции сверлятся отверстия под крепление.

Весь стеллаж требуется покрасить, чтобы предупредить коррозию. Для этого подойдет обычная грунтовка. Сразу выкрашиваются и порезанные доски или ДСП. Резать их необходимо поперек стеллажа, чтобы исключить чрезмерный прогиб. Когда краска высохла, можно фиксировать дерево к металлу. Для этого сверлятся отверстия в уголке или профиле. Доска кладется сверху, а саморез закручивается снизу, проходя через металлическую часть и углубляясь в дерево.

Чтобы стеллаж был устойчивее, особенно это касается узких моделей, можно предусмотреть дополнительное крепление к стене. Для этого достаточно приварить пластину с отверстием на ближнюю к стене стойку и заанкерить ее. Это предупредит обрушение всего стеллажа в случае перегруза, и усилит конструкцию.

Альтернативные версии

Для экономии металла сделать стеллаж можно и по-другому:

берутся две стойки высотой 2000 мм;
к каждой из них привариваются одним концом перемычки под полки (эти элементы могут быть по 400 мм и на расстоянии 300 мм друг от друга);
на свободном торце каждой перемычки крепится пластина с отверстием;
стойки приставляются к стене, чтобы упереться торцами перемычек в кирпич;
перемычки анкерятся;
сверху на них кладутся деревянные доски, что образует полки.

Такая модель значительно экономит металлопрофиль, потому что задействовано всего две стойки, и отсутствуют вертикальные длинные балки. Но потребуется больше мелкой сварки на пластины в торцах полок, и будут расходы на анкера. Но в случае расширения пространства такой стеллаж можно быстро разобрать: снять доски и останутся только две стойки по бокам, прикрученные к стене.

Стеллажи значительно облегчают распределение инструмента и других материалов. У каждого хорошего хозяина должен быть порядок в гараже или мастерской. Сварить свой собственный стеллаж можно по советам из этой статьи.

голоса

Рейтинг статьи
