Пресс муфта для металлопластиковой трубы

Все про пресс-фитинги для металлопластиковых труб: технические нюансы + монтажные правила

Металлические трубы постепенно уходят в прошлое. Им на смену приходят различные материалы, одним из самых популярных по праву считается металлопластик. Благодаря удачному сочетанию множества достоинств такие детали могут использоваться для обустройства самых разных коммуникационных систем. Они с успехом применяются в производственных системах в качестве магистралей, предназначенных для транспортировки различных химических продуктов. А так же и в бытовых, где используются как трубопроводы систем отопления и для подведения горячей воды. Для монтажа чаще всего используются специальные пресс фитинги для металлопластиковых труб, обеспечивающие прочное и надежное соединение.

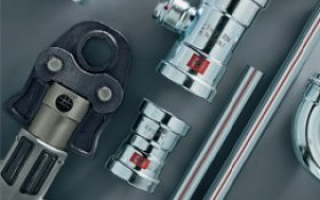

Что это за деталь — пресс-фитинг?

Существует несколько типов пресс фитингов, однако вне зависимости от этого все они имеют практически одинаковое устройство и состоят из однотипных элементов. В состав любой детали входит:

• Корпус. Это формообразующий элемент. От него зависит тип устройства. Может быть выполнен в форме угла, тройника или муфты. Корпуса изготавливаются из латуни или меди.
• Гильза. Основа фитинга. Выполняется обычно из нержавеющей стали. На поверхность гильзы устанавливаются колодки специального инструмента для обжима при установке элемента. Сжатая должным образом гильза не теряет приобретенную форму даже спустя годы эксплуатации.
• Клипса. Представляет собой кольцо из эластичного материала. Соединяет гильзу и корпус, кроме того выступает в роли прокладки, защищающей соединение от возможного распространения гальванических токов.

Пресс фитинги устанавливаются на трубе при помощи специального инструмента. Он называется пресс для обжима и может быть ручным или гидравлическим.

Все модели пресс фитингов устроены приблизительно одинаково. Схематично их устройство представлено на рисунке

Ассортимент данных деталей очень широк, что позволяет создавать разводку любой конфигурации. Для монтажа линейного трубопровода используются переходники и соединительные муфты. Для разветвлений и поворотов применяются различные отводы, уголки, тройники и крестовины. Так же использование комбинированных пресс фитингов дает возможность подключаться не только к металлопластиковым, но и стальным трубам обычной металлической и запорной арматуры.

Для соединения деталей одинакового диаметра применяются муфты. Для элементов из различных материалов или разного размера используются переходники. Они могут быть различных типов. При этом на патрубок пресс фитинга, на который будет устанавливаться труба из металла, нарезается резьба. Она может быть внешней или же внутренней. Кроме того унификация фитингов позволяет подключать металлопластиковые трубы к медным трубопроводам.

Благодаря своим высоким эксплуатационным характеристикам пресс фитинги для металлопластиковых труб образуют надежные соединения, которые используются для монтажа отопительных систем

При монтаже различных систем с трубопроводом нужны специальные инструменты. В работе с металлопластиковыми трубами становятся практически незаменимыми специальные пресс-клещи. О том, как их правильно выбрать, узнаете в нашей статье: https://aqua-rmnt.com/uchebnik/oborudovanie/press-kleshhi-dlya-metalloplastikovyx-trub.html.

Преимущества неразъемного соединения

Грамотный монтаж пресс фитингов дает качественные неразъемные соединения. Их основными достоинствами можно считать:

• Высокую прочность. На участках стыковки допустимое рабочее давление может достигать 10 атмосфер.
• Длительный срок эксплуатации, в ходе которого характеристики узла не изменяются. Производитель обещает 50-летний срок службы детали при условии ее правильной установки.
• Соединения не нуждаются в контроле и обслуживании. Благодаря этому они могут с успехом использоваться при прокладке скрытых трубопроводов. Хорошо себя зарекомендовали при заливке бетоном.
• Детали не реагируют на возникающее при изменениях температуры жидкости линейное расширение труб. Это дает возможность устанавливать их в системах отопления и подачи горячей воды.
• Монтаж пресс фитингов проходит очень быстро и легко. Для его осуществления не понадобятся специфические навыки и знания, что делает его доступным даже для новичка. Из специальных инструментов понадобятся только обжимные пресс клещи.
• Использование деталей снижает расход труб и количество необходимой арматуры, что в конечном итоге существенно удешевляет прокладку трубопровода.

Длительный срок службы пресс фитингов сопоставим со временем эксплуатации трубопроводов. Это обусловлено высокой антикоррозийной устойчивостью и отличными эксплуатационными характеристиками деталей. Область применения элементов достаточно широка. Они используются: в системах подачи горячей воды; в трубопроводах, проводящих холодную воду; в отопительных системах, где под высоким давлением циркулирует горячий теплоноситель.

Широкий ассортимент пресс фитингов позволяет выполнять трубопроводы самых разных конфигураций и надежно соединять трубы из различных материалов

В инженерных системах используются не только металлопластиковые, но и стальные трубы. Какие фитинги выбирать для них, читайте в нашей статье: https://aqua-rmnt.com/uchebnik/truby/stalnye-truby-i-fitingi.html.

Секреты грамотного монтажа таких деталей

Установка деталей проходит очень быстро и достаточно просто. Для ее осуществления понадобится специальный инструмент, без которого обжатие фитинга невозможно.

Как подобрать пресс клещи?

Пресс клещи для фитингов – устройство, предназначенное для установки детали на трубу. Выпускаются ручные модели и более сложные гидравлические. Для самостоятельных работ вполне подойдет первый вариант, поскольку он наиболее прост в использовании и дешев. А по качеству соединения, выполненные с его помощью, не уступают тем, в процессе выполнения которых применялся профессиональный гидравлический инструмент.

При приобретении оборудования нужно учитывать, что оно предназначено для работы с определенным диаметром труб. Существуют модели, оборудованные специальными вкладышами, дающими возможность работать попеременно с трубами нескольких диаметров. Кроме того в продаже можно встретить усовершенствованные вариации инструмента. Они имеют особую маркировку:

• • OPS – устройство увеличивает приложенные к нему усилия путем использования фиксаторов ступенчатого типа.
  • APC – в ходе процесса осуществляется автоматический контроль за его качеством. Пресс не откроется, пока обжим не будет успешно завершен.

APS – прибор самостоятельно распределяет усилие, которое к нему прилагают, в зависимости от размеров фитинга.

Обжимные пресс клещи — необходимый для установки фитингов инструмент. Выпускаются ручные и гидравлические модели специального оборудования

На что обратить внимание при покупке соединителей

От качества деталей во многом зависит надежность соединения. При покупке пресс фитингов специалисты советуют обращать внимание на следующие моменты:

• Качество маркировки на корпусе. Компании, выпускающие качественные детали, не пользуются дешевыми пресс формами. Все символы на корпусе фитингов пропечатываются очень четко.
• Вес детали. Для производства качественных изделий применяется латунь, которая имеет достаточно большой вес. От слишком легкого фитинга лучше отказаться.
• Внешний вид элемента. Некачественные детали изготавливаются из тонкого металла, внешне напоминающего алюминий. Он не способен обеспечить качественное соединение.

Не стоит экономить на фитингах и пытаться купить их «задешево» в сомнительной торговой точке. В таком случае есть высокая вероятность последующей переделки всего трубопровода.

Монтажные секреты от специалистов

Начинаем работы с разрезания труб. Отмеряем необходимую длину и отрезаем элемент строго перпендикулярно. Лучше всего использовать для этих целей специальный инструмент – труборез. Следующий этап – обработка торца трубы. Внутрь детали вставляем калибр, выправляющий небольшую овальность, неизбежно образующуюся при резке. Снимаем внутреннюю фаску, используя для этого фаскосниматель. При его отсутствии можно проделать эту операцию обычным острым ножом, после чего зачистить поверхность наждачной шкуркой.

По окончании работ надеваем пресс фитинг на трубу, контролируя плотность его посадки через специальное отверстие. Существуют модели, у которых обжимная муфта не закреплена на фитинге. Для их монтажа выполняются такие операции. Надеваем обжимную муфту на трубу. Внутрь элемента вставляем штуцер, на котором закреплены уплотнительные кольца. Чтобы защитить конструкцию от электрокоррозии на участке контакта металлической соединительной детали и металлопластиковой трубы устанавливаем диэлектрическую прокладку.

Для обжима любых моделей пресс фитингов используем подходящий по диаметру инструмент. Захватываем гильзу зажимом пресс клещей и сводим их ручки до упора. После снятия инструмента на фитинге должны остаться две кольцевые равномерные полосы, а металл должен быть изогнут дугообразно. Обжатие можно производить только однократно, никаких повторных операций быть не должно. Это ведет к порче соединения.

Установка пресс фитингов для металлопластиковых труб проходит в четыре основных этапа, которые представлены на рисунке

Пресс фитинги для металлопластика обеспечивают очень прочное долговечное соединение. Их широкий ассортимент позволяет выполнять трубопроводы самых разных конфигураций. Кроме того они очень просты в монтаже. Даже новичок сможет установить пресс фитинги. Для этого нужно терпение, аккуратность и, конечно же, внимательное изучение инструкций. Результат стараний обязательно порадует надежным в эксплуатации трубопроводом, выполненным своими руками.

Пресс-фитинги для металлопластиковых труб: разновидности, выбор, особенности монтажа

Высокая популярность металлопластиковых труб объясняется тем, что они объединяют в себе достоинства, которыми обладают трубы других типов. Чтобы такие современные изделия могли демонстрировать все свои преимущества, для их установки надо применять соответствующие соединительные элементы, наиболее распространенными из которых являются пресс-фитинги для металлопластиковых труб. Используя такие изделия и фитинг-пресс для их монтажа на металлопластиковых трубах, можно выполнять герметичные и прочные соединения в трубопроводах различного назначения.

В пресс-фитингах герметизация стыка обеспечивается опрессовкой гильзы с использованием специального инструмента

Категории соединительных элементов

Соединения на трубопроводе могут выполняться не только посредством пресс-фитингов, которые часто называют обжимными, но и с использованием соединительных элементов других типов, классифицируемых по способу фиксации. Так, в зависимости от данного параметра фитинги для монтажа металлопластиковых трубопроводов могут относиться к одному из двух видов:

• соединительные элементы разъемного типа, конструктивными элементами которых являются цанговый узел и резьбовая пара;
• неразъемные соединительные элементы (в эту категорию входят обжимные фитинги для металлопластиковых труб).

Разъемный фитинг цангового типа

Чтобы соединять металлопластиковые трубы посредством фитингов цангового типа, не нужны профессиональные инструменты, для этого достаточно иметь под рукой набор обычных рожковых гаечных ключей или разводной ключ. Кроме того, для монтажа трубопровода при помощи таких фитингов не нужны особенные навыки и опыт, справиться с такой задачей в состоянии даже начинающий домашний мастер.

Чтобы создать по-настоящему надежные соединения в металлопластиковых трубопроводных системах, лучше воспользоваться фитингами обжимного типа. Установить на металлопластиковой трубе обжимной фитинг можно за меньшее количество времени, чем соединительный элемент разъемного типа.

Обжатые соединения металлопластиковых труб

Решая вопрос о том, какие фитинги для металлопластиковых труб лучше с точки зрения надежности, следует учитывать тот факт, что в фитинговых элементах разъемного типа используются резьбовые соединения, которые со временем имеют свойство раскручиваться и тем самым утрачивать свою первоначальную герметичность. Именно поэтому фитинги обжимные (прессовые), монтаж которых осуществляется без использования резьбовых соединений, считаются более надежными.

Конструктивные особенности обжимных фитингов

Пресс-фитинги для соединения труб из металлопластика состоят из следующих конструктивных элементов:

• корпуса, изготавливаемого преимущественно из латуни (по форме корпуса можно определить тип соединительного элемента (муфта, тройник или угол));
• сделанной из нержавейки гильзы, которая составляет основу конструкции прессовых (обжимных) фитингов (наружная поверхность такой гильзы подвергается обжиму, когда фитинг данного типа монтируют на металлопластиковую трубу; когда гильза будет обжата на трубе посредством специального пресса, она уже не сможет вернуться в свое первоначальное состояние);
• клипсы из эластичных материалов, выполненной в форме колечка (назначение клипсы в фитинге состоит в том, чтобы обеспечить соединение его корпуса с гильзой; кроме того, клипса в пресс-фитингах играет роль изолирующей прокладки, которая защищает элементы соединения от негативного воздействия на них гальванотоков).

При соединении металлопластиковых труб пресс-фитингом нет необходимости в использовании смазки или герметика. Герметичность и надежность соединения между металлопластиковыми трубами в таких случаях обеспечивается за счет обжима фитингов, который осуществляется с помощью специального инструмента.

Виды и преимущества применения пресс-фитингов

Пресс-фитинги, при помощи которых на трубопроводе из металлопластиковых труб создается обжимное соединение, сегодня представлены на рынке в большом ассортименте моделей, что позволяет успешно использовать их для монтажа систем любой конфигурации и степени сложности. По назначению среди пресс-фитингов выделяют:

• переходники, при помощи которых выполняются линейные соединения металлопластиковых труб различного диаметра или трубных элементов, изготовленных из разных материалов;
• углы, отводы, тройники, крестовины, посредством которых в трубопроводных системах обустраиваются ответвления, места врезки и поворотов;
• муфты, при помощи которых выполняются линейные соединения металлопластиковых труб одного диаметра;
• комбинированные фитинговые элементы, без которых не обойтись в тех случаях, когда выполняется прессовое соединение труб, изготовленных из различных материалов;
• запорные фитинговые элементы, к которым, в частности, относятся клапаны, вентили и краны (назначение такой прессовой арматуры состоит в том, чтобы предотвращать движение транспортируемой по трубопроводу среды в определенном направлении);
• фитинги фигурного типа, при помощи которых, не создавая дополнительного стыковочного узла на трубопроводе, можно выполнить обвод его участка.

Различные варианты обжимных фитингов

Обжимная соединительная арматура, используемая для монтажа металлопластиковых труб, отличается целым рядом достоинств.

• Пресс-фитинги могут выдерживать высокое давление, значение которого в месте сформированного стыка может доходить до 10 атм.
• Данные элементы отличаются длительным сроком эксплуатации (без потери основных характеристик), доходящим до пятидесяти лет.
• Высока устойчивость пресс-фитингов для металлопластиковых труб к негативным внешним воздействиям (например, такие изделия хорошо противостоят коррозии).
• Соединения, созданные с использованием пресс-фитингов данного типа, не нуждаются в постоянном контроле и регулярном техобслуживании.
• Хороша трубопроводная арматура данного типа и тем, что она не подвержена линейным расширениям. Это позволяет успешно использовать ее для монтажа отопительных систем и трубопроводов, по которым транспортируется горячая вода. Благодаря такой характеристике пресс-фитинги считаются универсальной трубопроводной арматурой, которая демонстрирует одинаково хорошие показатели как при установке на трубопроводы для холодной воды, так и при использовании в системах, по которым транспортируется жидкая среда, характеризующаяся высокой температурой.
• Чтобы качественно обжимать фитинги данного типа, не требуется специальных навыков. Выполнять такую процедуру, пользуясь специальными прессовыми инструментами, в состоянии даже новички.
• Богатый ассортимент пресс-фитингов, представленный на современном рынке, позволяет оптимально подбирать их для монтажа трубопроводов любой степени сложности, а также для подключения к ним различного сантехнического оборудования.
• Обжимная металлопластиковая арматура отличается и не слишком высокой ценой, что позволяет создавать с ее помощью качественные и надежные трубопроводные системы без больших финансовых затрат.

Выбирая лучшие фитинговые элементы для монтажа металлопластиковых трубопроводных систем (в том числе и тех, которые будут располагаться под бетонной стяжкой или за гипсокартонными стенами), можно смело приобретать соединительные элементы обжимного типа.

Рекомендации по выбору

Выбирая пресс-фитинги для работ с металлопластиком и решая вопрос о том, какой из них хороший, а какой не слишком качественный, можно придерживаться следующих рекомендаций.

• Поскольку корпус качественного пресс-фитинга производится преимущественно из латуни, которая является достаточно тяжелым металлом, следует оценивать вес выбираемых изделий: они не должны быть слишком легкими.
• На корпусных деталях пресс-фитингов в обязательном порядке присутствует маркировка, которая, если такие изделия качественные, должна хорошо читаться.
• Внешний вид гильзы – еще один параметр, на который следует обращать внимание, выбирая пресс-фитинг. В изделиях низкого качества гильза может быть изготовлена из тонкого металла и внешне будет отличаться от всего фитинга. Получить надежное соединение, если пресс-фитинг оснащен такой гильзой, не получится, поскольку она не будет равномерно обжиматься вокруг поверхности соединяемых металлопластиковых труб.

Таким образом, чтобы пресс-фитинг качественно обжимал металлопластиковые трубы, к выбору такого изделия следует подходить ответственно и со знанием дела.

Для контроля правильности опрессовки существуют специальные шаблоны, использование которых значительно снижает вероятность протечек в фитинговых соединениях.

Как выполняется монтаж

Для монтажа соединительных элементов обжимного типа применяется специальный пресс для фитингов металлопластиковых труб, который при необходимости можно заменить ручными пресс-клещами или приспособлениями автоматического типа. Многие современные модели ручных пресс-клещей, которые оптимально подходят для использования в домашних условиях, имеют специальные обозначения, позволяющие подобрать такой инструмент по степени функциональности.

Механические клещи с длинными рукоятками

Ручные пресс-клещи могут маркироваться следующим образом.

• OPS – инструмент имеет в оснащении фиксатор ступенчатого типа, при помощи которого можно регулировать оказываемое на пресс-фитинг усилие.
• APC – инструмент с такой маркировкой обладает опцией автоматического контроля за процессом обжима фитинга. Особенность пресс-клещей, на которые нанесена такая маркировка, заключается в том, что их зажимные элементы не откроются до тех пор, пока процесс обжима не будет завершен.
• APS – пресс-клещи, на которые нанесена такая маркировка, сами распределяют усилие, создаваемое ими на поверхность обжимного фитинга. Значение такого усилия определяется размером пресс-фитинга.

Ручной гидравлический пресс для опрессовки фитингов

Для опрессовки гильз различного диаметра используются сменные головки нужного калибра

Процесс обжатия фитингового элемента с использованием пресс-клещей осуществляется по следующему алгоритму:

1. Торец металлопластиковой трубы, на который будет монтироваться пресс-фитинг, обрезается строго под углом 90 градусов к ее оси. Для выполнения такой процедуры лучше всего использовать специальный труборез.
2. При помощи калибратора на обрезанном торце трубы исправляются вмятины, с него снимается фаска.
3. На обработанный конец трубы надевается гильза, а в ее внутреннюю часть вводится штуцер фитинга. Торец трубы после проведения этой операции максимально плотно соприкасаться с упором на корпусе соединительного элемента.
4. После выполнения всех вышеперечисленных процедур осуществляется обжатие гильзы пресс-фитинга вокруг внешней поверхности трубы.

Труба обрезается с помощью специальных ножниц

Снимается фаска и калибруется конец трубы

Одеваются уплотнительные кольца и обжимная гильза

Гильза обжимается в месте соединения специальными пресс-клещами

Монтируя металлопластиковые трубы с помощью пресс-фитингов, следует учитывать, что так создаются неразъемные соединения, исправить которые, если они выполнены неправильно, нельзя. Именно поэтому, проводя данную процедуру, надо быть очень внимательным и аккуратным.

Опрессовочные фитинги (пресс-фитинги)

Найдено товаров: 205

Доступно со склада самовывоза

Тип товара: Соединитель прямой; Бренд: VALTEC; Диаметр: 16; Тип соединения: Резьба/пресс; Материал: Латунь, нержавеющая сталь; Резьба: Внутренняя; Диаметр подключения: 1/2; Рабочее давление: 10; Рабочая температура: 115; Аварийная температура рабочей среды: 130;

Доступно со склада самовывоза

Тип товара: Водорозетка; Бренд: VALTEC; Диаметр: 16; Тип соединения: Резьба/пресс; Материал: Латунь, нержавеющая сталь; Резьба: Внутренняя; Диаметр подключения: 1/2; Страна-производитель: Италия/Китай; Вес: 0,125;

Доступно со склада самовывоза

Тип товара: Тройник; Бренд: VALTEC; Диаметр: 16; Тип соединения: Пресс; Материал: Латунь, нержавеющая сталь; Рабочее давление: 10; Рабочая температура: 115; Аварийная температура рабочей среды: 130; Номинальное давление: 25; Страна-производитель: Италия/Китай;

Доступно со склада самовывоза

Тип товара: Угол; Бренд: VALTEC; Диаметр: 16; Тип соединения: Резьба/пресс; Материал: Латунь, нержавеющая сталь; Резьба: Наружная; Диаметр подключения: 1/2; Рабочее давление: 10; Рабочая температура: 115; Аварийная температура рабочей среды: 130;

Доступно со склада самовывоза

Привезем в строительные центры

22/07 после 10:00

при заказе до 21/07 до 23:06

Тип товара: Планка монтажная; Бренд: No name; Материал: Сталь; Рабочее давление: 20; Рабочая температура: 120; Длина: 290; Ширина: 55; Страна-производитель: Россия; Вес: 0,24;

Доступно со склада самовывоза

Привезем в строительные центры

22/07 после 10:00

при заказе до 21/07 до 23:06

Тип товара: Планка монтажная; Бренд: Tiemme; Диаметр: 16; Тип соединения: Резьба/пресс; Материал: Латунь, нержавеющая сталь; Резьба: Внутренняя; Диаметр подключения: 1/2; Рабочее давление: 10; Рабочая температура: 95; Страна-производитель: Италия;

Доступно со склада самовывоза

Привезем в строительные центры

22/07 после 10:00

при заказе до 21/07 до 23:06

Тип товара: Водорозетка; Бренд: Tiemme; Диаметр: 16; Тип соединения: Резьба/пресс; Материал: Латунь, нержавеющая сталь; Резьба: Внутренняя; Диаметр подключения: 1/2; Рабочее давление: 10; Рабочая температура: 95; Страна-производитель: Италия;

Доступно со склада самовывоза

Привезем в строительные центры

22/07 после 10:00

при заказе до 21/07 до 23:06

Тип товара: Угол; Бренд: Tiemme; Диаметр: 20; Тип соединения: Пресс; Материал: Латунь, нержавеющая сталь; Рабочее давление: 10; Рабочая температура: 95; Страна-производитель: Италия; Вес: 0,13;

Доступно со склада самовывоза

Тип товара: Евроконус; Бренд: VALTEC; Диаметр: 16; Тип соединения: Резьба/пресс; Материал: Латунь, нержавеющая сталь; Диаметр подключения: 1/2; Рабочее давление: 10; Рабочая температура: 110; Страна-производитель: Китай; Вес: 0,075;

Доступно со склада самовывоза

Тип товара: Соединитель прямой; Бренд: VALTEC; Диаметр: 16; Тип соединения: Резьба/пресс; Материал: Латунь, нержавеющая сталь; Резьба: Наружная; Диаметр подключения: 1/2; Рабочее давление: 10; Рабочая температура: 115; Аварийная температура рабочей среды: 130;

Доступно со склада самовывоза

Привезем в строительные центры

22/07 после 10:00

при заказе до 21/07 до 23:06

Тип товара: Соединитель прямой; Бренд: Tiemme; Диаметр: 16; Тип соединения: Резьба/пресс; Материал: Латунь, нержавеющая сталь; Резьба: Наружная; Диаметр подключения: 1/2; Рабочее давление: 10; Рабочая температура: 95; Страна-производитель: Италия;

Доступно со склада самовывоза

Тип товара: Угол; Бренд: VALTEC; Диаметр: 16; Тип соединения: Резьба/пресс; Резьба: Внутренняя; Диаметр подключения: 1/2; Рабочее давление: 10; Рабочая температура: 115; Аварийная температура рабочей среды: 130; Номинальное давление: 25;

Доступно со склада самовывоза

Тип товара: Соединитель прямой; Бренд: VALTEC; Диаметр: 20; Тип соединения: Резьба/пресс; Материал: Латунь, нержавеющая сталь; Резьба: Внутренняя; Диаметр подключения: 1/2; Рабочее давление: 10; Рабочая температура: 115; Аварийная температура рабочей среды: 130;

Доступно со склада самовывоза

Тип товара: Угол; Бренд: VALTEC; Диаметр: 16; Тип соединения: Пресс; Материал: Латунь, нержавеющая сталь; Рабочее давление: 10; Рабочая температура: 115; Аварийная температура рабочей среды: 130; Номинальное давление: 25; Страна-производитель: Италия/Китай;

Доступно со склада самовывоза

Тип товара: Угол; Бренд: VALTEC; Диаметр: 20; Тип соединения: Резьба/пресс; Резьба: Внутренняя; Диаметр подключения: 3/4; Рабочее давление: 10; Рабочая температура: 115; Аварийная температура рабочей среды: 130; Номинальное давление: 25;

Доступно со склада самовывоза

Тип товара: Угол; Бренд: VALTEC; Диаметр: 20; Тип соединения: Пресс; Материал: Латунь, нержавеющая сталь; Рабочее давление: 10; Рабочая температура: 115; Аварийная температура рабочей среды: 130; Номинальное давление: 25; Страна-производитель: Италия/Китай;

Доступно со склада самовывоза

Тип товара: Соединитель прямой; Бренд: VALTEC; Диаметр: 20; Тип соединения: Резьба/пресс; Материал: Латунь, нержавеющая сталь; Резьба: Наружная; Диаметр подключения: 3/4; Рабочее давление: 10; Рабочая температура: 115; Аварийная температура рабочей среды: 130;

Доступно со склада самовывоза

Привезем в строительные центры

22/07 после 10:00

при заказе до 21/07 до 23:06

Тип товара: Планка монтажная; Бренд: No name; Материал: Сталь; Рабочее давление: 20; Рабочая температура: 120; Длина: 135; Ширина: 55; Страна-производитель: Россия; Вес: 0,14;

Доступно со склада самовывоза

Привезем в строительные центры

22/07 после 10:00

при заказе до 21/07 до 23:06

Тип товара: Соединитель прямой; Бренд: Tiemme; Диаметр: 20; Тип соединения: Резьба/пресс; Материал: Латунь, нержавеющая сталь; Резьба: Внутренняя; Диаметр подключения: 3/4; Рабочее давление: 10; Рабочая температура: 95; Страна-производитель: Италия;

Доступно со склада самовывоза

Тип товара: Соединитель прямой; Бренд: VALTEC; Диаметр: 16; Тип соединения: Пресс; Материал: Латунь, нержавеющая сталь; Рабочее давление: 10; Рабочая температура: 115; Аварийная температура рабочей среды: 130; Номинальное давление: 25; Страна-производитель: Италия/Китай;

Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и обработку персональных данных в целях функционирования сайта, проведения ретаргетинга, статистических исследований, улучшения сервиса и предоставления релевантной рекламной информации на основе ваших предпочтений и интересов.

Пресс-фитинги. Все о пресс-соединениях. Преимущества и недостатки

Пресс-соединения в виде пресс-фитингов являются одними из самых популярных способов соединения современных труб. Чаще всего применяются при монтаже металлопластиковых труб. Давайте разберем, чем так хороши данные соединения и почему вам стоит внимательно к ним присмотреться.

Что из себя представляет

Пресс-фитинг – специальное приспособление, служащее неразъемным соединителем металлопластиковых труб, либо конструкций системы с элементами из металла. С помощью таких конструкций возможен быстрый и прочный монтаж системы с применением металлопластиковых труб, состоящих из сшитого полиэтилена, с трубопроводами, смесителями и отопительными приборами.

Подобные пресс-соединения производятся из нержавеющей стали, или же латуни – материала, который возможно деформировать при обжатии, но который, при этом, достаточно прочен по своей структуре для применения в подобных конструкциях.

В зависимости от вида соединений металлопластиковых конструкций, выделяют два основных вида пресс-фитингов:

• Обжимные. Используются для укрепления разъемного вида соединений коммуникаций из металлопластика. В этом случае у пресс-фитинга имеется накидная гайка, которая служит прессом. Такой вид деталей ещё называется компрессионным.
• Надвижные. Используются для укрепления неразъемных соединений. У таких деталей нет резьбы, а вместо гайки прессом служит гильза. В результате установки на гильзу оказывается деформационное воздействие. В последующем она больше не обретает свою изначальную форму.

Спросом на рынке пользуются также пресс-фитинги из алюминия, но они непригодны для соединения металлопластиковых изделий ввиду того, что алюминиевые детали слишком мягки для того, чтобы обжимать трубу с достаточной силой.

Преимущества и недостатки

Пресс-фитинги уже зарекомендовали себя как надежные и прочные закрепители металлопластиковых конструкций.

Рассмотрим другие положительные стороны использования пресс-фитингов:

1. Работа системы не нуждается в контроле и дополнительном обслуживании. Можно устанавливать скрытый трубопровод, либо же вовсе заливать систему цементом.
2. При колебаниях температур не возникает эффекта расширения труб. Благодаря этому, пресс-фитинги можно использовать для труб, подающих горячую воду.
3. Быстрый монтаж. Для того, чтобы установить такую систему, достаточно вооружиться специальными пресс-клещами. Особых навыков для установки не потребуется.
4. Нет необходимости в большом количестве арматуры. Прокладка трубопровода упрощается. Расход на материалы – уменьшается.

Помимо достоинств, однако, выделяют и некоторые недостатки пресс-фитингов:

1. «Одноразовость» системы. Такую конструкцию невозможно рассоединить. Если во время установки пресс-фитинг запрессован неправильно, единственное, что придется сделать – отсоединить его и выбросить.
2. Латунные изделия имеют свойство со временем покрываться малоприятной для глаза патиной и темнеть. Впрочем, пользователи советуют покрыть такую конструкцию никелем или хромом для придания декоративности.
3. Пресс-соединения из латуни рассчитаны в своей работе на давление в 16 атмосфер. Но в городских квартирах давление преимущественно варьируется в пределах 2-3 атмосфер.

Сравнение с другими способами соединения

Существуют несколько основных видов фитингов:

• Радиальный и аксиальный пресс-фитинги, использующиеся преимущественно профессиональными монтажерами;
• Пуш-фитинги, которые можно применять и самостоятельно, без специальной подготовки;
• Обжимные – «ручные» – фитинги.

Для того, чтобы правильно выбрать соединительный инструмент, учитываются следующие параметры: каково назначение фитинга (что и на каком участке он будет соединять), цена, опытность в установке.

Пресс-фитинги (радиальный и аксиальный) продаются, как правило, по разумной цене, имеют высокую степень прочности, но требуют наличия некоторого опыта в установке. Пуш-фитинги наиболее эффективны при необходимости большого количества соединений. Их достаточно просто монтировать даже неопытным новичкам. Но, с другой стороны, такие фитинги часто используются опытными монтажниками при необходимости завершить крупный объект в сжатые сроки.

Обжимный фитинги идеально подходят для подсоединения к радиаторам и прочему инженерному оборудованию. Их используют в своей работе как профессионалы, так и неопытные монтажники.

На что обращать внимание при выборе

Надежность конструкции из металлопластиковых труб зависит от того, насколько качественными окажутся приобретенные инструменты. Для этого к выбору пресс-фитингов необходимо тщательно. Рекомендовано обратить внимание на следующие важнейшие детали пресс-соединений:

• Маркировки на корпусе. Компаний, производящие качественные детали, используют и дорогостоящие пресс-формы для маркировок. Первым сигналом для покупателя является четкость символов на упаковке изделия.
• Масса детали. Она должна весить «прилично». Латунь, из которой выполнены фитинги, имеет впечатляющий вес. Поэтому если кажется, что деталь «как пушинка», ее не стоит приобретать.
• Внешний вид. Надежное соединение способны создать только прочные сами по себе детали. Поэтому если фитинг будет слит из тонкого алюминия, качество соединения будет крайне низким.
• Цена. Не стоит приобретать изделие в непроверенных местах только потому, что оно намного дешевле остальных. Скорее всего, это подделка.

Обжим пресс-фитингов. Как правильно делать

Пресс-фитинги отличны внешним видом и конструкцией. Но неизменной остается часть, помещающаяся в процессе работы в полость трубы. Обжимное кольцо, которое эту трубу скрепляет, также неотъемлемая часть фитингов.

Благодаря обжиму и получается добиться эффекта герметичности без использования дополнительных деталей скрепления.

Для того, чтобы соединение металлопластиковых труб получилось максимально эффективным, необходимо выполнять конкретные шаги:

1. Подготовить трубы к соединению. Специальными кусачками отрезается необходимая длина. Выполняется этот элемент жестким надавливанием при небольшом повороте трубы до того момента, пока она не будет аккуратно надрезана.
2. Калибровать трубы. Специальный калибратор сделает так, чтобы в процессе монтажа и резки труба не становилась овальной (как это обычно и бывает). Торцы трубы делают округлыми с помощью вращательных движений, предварительно вставив калибратор во внутреннюю полость.
3. Обжимная муфта. Она почти всегда представлена в виде широкой шайбы.
4. Штуцер тоже необходимо вставлять в трубу. Внутри уже должны находиться уплотнительное кольцо, а также специальные, служащие закрепителем, прокладки.
5. После всех подготовительных работ можно приступать к обжиму. Он выполняется специальным механическим, либо электрическим прессом для обжима. В домашних условиях всё чаще используются механические пресс-клещи.
6. При разведенных в стороны на 180 градусах рукоятях пресс-клещей вставляются втулки в раскрытую обжимную головку.
7. Втулки подбираются для каждой работы индивидуально, согласно диаметру трубы.
8. Далее необходимо расположить инструмент поверх муфты и соединить рукояти. Так проводится обжим и соединение штуцера и пластиковой трубы.
9. Убрать пресс-клещи для перехода к следующему участку можно вновь расставив в стороны его рукояти.

Соединенные таким методом трубы становятся прочными и герметичными. Считается универсальным для использования как в домашних условиях самостоятельно, так и для крупных объектов, монтируемых профессионалами.

Инструмент для пресс фитингов

Разновидностей инструментов и фирм, реализующих их для установки соединительных металлопластиковых конструкций сейчас более чем предостаточно. Все они разные, но призваны служить для прочности и справляются со своей задачей.

Обычные ручные клещи для домашнего использования по своему внешнему виду больше схожи с плоскогубцами. Однако, они тяжелее, более сложно сконструированы и больше по размеру. С одной стороны такой инструмент имеет место для специальных съемных насадок, с другой – лопасть для установки фитинга.

Ручные клещи для металлопластиковых труб

Гидравлические пресс соединения

При выборе клещей для работы важно учесть несколько факторов. Одним из таких может стать покупка инструмента с дополнительным набором насадок. Это позволит соединять металлопровод с разным диаметром просто, без лишних затрат времени.

Основные марки

На рынке пресс-фитингов можно выделить некоторые марки-лидеры.

• VALTEC – наиболее популярный вариант, пользующийся спрососм в нашем регионе,
• REHAU – чья ценовая политика полностью оправдывает качество,
• Tiemme – итальянская фабрика, производящая огромное количество установочных систем,
• COMAP (Франция),

Эти пресс-фитинги хоть и стоят дороже, но качественно не разочаруют своего покупателя никогда. Также необходимо обратить внимание на пресс-фитинги марок OVENTROP, ALTSTREAM (Россия), Henco (Бельгия), UPONOR (Финляндия).

Пресс фитинги

Конструкция многослойных металлополимерных труб PEXc-Al-PEX – это комбинация пяти слоев из разных материалов.
Основу труб составляет внутренний слой сшитого полиэтилена PEX (по методу «с»). Этот слой определяет высокую температурную и химическую стойкость МП труб в целом.

Далее наносится адгезионный слой, который связывает между собой слои полиэтилена и алюминия

Внутренний слой алюминия выполняет две основных функции:

• значительно снижает линейное тепловое расширение до значения схожего с металлическими трубами;
• служит защитным барьером против диффузии кислорода, что важно для защиты приборов и оборудования систем отопления

Поверх алюминия наносится еще один адгезионный слой

Наружный слой полиэтилена защищает алюминий от механических повреждений при монтаже и воздействия агрессивных веществ окружающей среды.

К основным преимуществам металлополимерных труб и фитингов относятся высокая температурная стойкость, что позволяет их использование не только в системах холодного и горячего водоснабжения, но и в системах отопления.
МП трубы можно прокладывать в конструкции пола или стен с последующей заделкой строительными растворами.
При этом никакой дополнительной защиты труб не требуется.

Благодаря тому, что металлополимерные трубы имеют отличную теплопроводность, небольшое тепловое линейное расширение и изготавливаются бухтами по 100 либо 200 метров эти трубы отлично подходят для устройства напольного отопления (водяные тёплые полы).

МП трубы идеально подходят для сантехнических систем. Материал внутреннего слоя трубы PEXc абсолютно гигиеничен и не имеет каких-либо растворяемых в воде веществ. Высокая химическая стойкость внутреннего и наружного слоя полиэтилена позволяет применять МП трубы для транспортирования агрессивных сред, а также при наличии в атмосфере паров агрессивных жидкостей. В отличии от металлических труб не зарастает внутреннее сечение, отсутствует коррозия, не подвергаются распаду и гниению. Высокая гибкость – минимальный рекомендуемый радиус ручного изгиба трубы равен 5 наружным диаметрам.

Срок службы металлополимерных труб PEXc-Al-PEX

Пункт 5.2 (5.2.1 + таблица и 5.2.2) ГОСТ Р 52134-2003

5.2.1 Трубы и фитинги из термопластов следует применять в системах водоснабжения и отопления с максимальным рабочим давлением p_макс 0,4; 0,6; 0,8 и 1,0 МПа и температурными режимами, указанными в таблице 26. Установлены следующие классы эксплуатации труб и фитингов:
— класс 1 – для РР-Н, РР-В, PP-R, PE-X, PB, PVC-C;
— класс 2 – для РР-Н, РР-В, PP-R, PE-X, PB, PVC-C;
— класс 3 – для PVC-C, РР-Н, РР-В, PP-R, PE-X, PB;
— класс 4 – для РР-Н, РР-В, PP-R, PE-X, PB;
— класс 5 – для РР-Н, РР-В, PP-R, PE-X, PB;
— класс «ХВ» – для РЕ и PVC-U;

5.2.2 Максимальный срок службы трубопровода для каждого класса эксплуатации определяется суммарным временем работы трубопровода при температурах T_раб, T_макс, T_авар и составляет 50 лет.

Трубы монтируются с помощью компрессионных или прессовых фитингов.

Корпус компрессионных фитингов выполнен из латуни, стойкой к вымыванию цинка, для предотвращения контакта алюминиевого слоя с корпусом фитинга применяется диэлектрическое кольцо, уплотнительные кольца изготовлены из EPDM (сшитый пероксидным образом этилен-пропилен-диен-каучука), максимальная рабочая температура до 95°C, максимальное рабочее давление до 10 бар.

Монтировать МП трубы с помощью компрессионных фитингов легко и удобно, для монтажа таких фитингов не требуется серьёзного опыта работы и специфических знаний. Все что может понадобится — это гаечный ключ, резак для труб, калибратор и фаскосниматель.

Пресс-фитинги также выполнены из латуни, стойкой к вымыванию цинка, для предотвращения контакта алюминиевого слоя с корпусом фитинга применяется диэлектрическое кольцо, уплотнительные кольца изготовлены из EPDM (сшитый пероксидным образом этилен-пропилен-диен-каучука), максимальная рабочая температура до 95 °C, максимальное рабочее давление до 10 бар.
Соединения, выполненные с помощью пресс-фитингов значительно надёжнее, чем соединения на основе компрессионных фитингов. Пресс-фитинги увеличивают надёжность соединений, дают возможность скрытой прокладки, заливки в бетон. Для монтажа возможно использовать как ручной, так и электрический инструмент.

Наша организация предлагает большой ассортимент металлополимерных труб и фитингов к ним, оборудование для монтажа трубопроводов ведущих зарубежных и отечественных производителей.
