Пайка полиэтиленовых труб своими руками

6 способов сварки полиэтиленовых труб: какой лучше и почему + пошаговая технология пайки своими руками

Мы приветствуем нашего постоянного читателя и предлагаем вашему вниманию статью о том, что такое сварка полиэтиленовых труб – очень надежный метод соединения полиэтиленовых трубопроводов.

При устройстве инженерных систем в доме, подключении усадьбы к магистрали холодной воды или прокладке напорной канализации недорогие и практичные полиэтиленовые трубы просто незаменимы. Для монтажа трубопровода в земле и подвальных помещениях полиэтиленовые трубы – оптимальный вариант по соотношению цены и технологических качеств.

Полиэтилен как материал для инженерных систем недооценен, хотя достоинства ПЭ трубопроводов неоспоримы. Полиэтиленовые изделия абсолютно безвредны для человека, материал химически инертен, прочен и одновременно пластичен, морозостоек (выдерживает замерзание с водой). Недостатки полиэтилена – нестойкость к ультрафиолету и повышенным температурам – ограничивают его применение под открытым небом и для систем отопления и горячей воды, но для прокладки в земле полиэтиленовые коммуникации практически идеальны.

Гибкость полиэтиленовых труб позволяет прокладывать их без фитингов на поворотах, возможность укладки цельного куска от магистрали к узлу учета в доме – также большой плюс, ведь экономия финансов весьма существенна, и монтаж гораздо легче. Надежность и герметичность швов позволяют закрывать и заливать коммуникации стяжкой или фальш-стеной. Неразъемное соединение не требует обслуживания и регулярных осмотров, как разъемное соединение при помощи цанговых муфт.

Способы состыковки ПЭ труб

Трубопроводы из полиэтилена монтируются двумя способами: при помощи фитингов и фланцев или нескольких видов сварки.

Соединение требует специальных фитингов (муфт и раструбов) и без них. Для труб с толщиной стенки меньше 4,5 (диаметры 50-110 мм) применяют сварку с помощью фитингов, для более крупных труб с более толстой стенкой допустима сварка встык и экструдерная.

Диффузионный

Диффузионный способ заключается в разогреве торцов до вязкотекучего состояния. Подготовленные торцы заготовок стыкуются и слегка сжимаются. Подвижные молекулы полимера под воздействием давления продвигаются в соединяемые части, перемешиваются, при охлаждении застывают в новом положении, образуют новые химические связи и обеспечивают надежное сцепление патрубков между собой.

Выделять какой-то способ сварки как диффузионный неправильно. По сути, любая сварка полиэтилена содержит в основе процесс диффузии разогретых молекул.

Раструбный метод

Не самый типичный способ. Имеется два варианта выполнения: с помощью раструбных труб и муфт. Сам метод напоминает сварку трубопроводов из полипропилена: раструб или муфты и заготовки разогревается с помощью паяльника со специальной насадкой. Затем заготовка вставляется в раструб другой трубы или муфту, фиксируется, прижимается и выдерживается. Время сварки – 20 секунд. Если используются муфты, то вторая труба впаивается в муфту аналогично. Стоимость муфт невелика, изделия с раструбом в магазинах встречаются нечасто. Соединение получается надежным и прочным, можно сварить небольшие диаметры.

Сварка встык

Этот метод применим на трубах с толщиной стенки больше 4,5–5 мм и диаметром более 50 мм.

Перед проведением работ отрезают полиэтиленовую трубу строго перпендикулярно и тщательно зачищают торцы. Затем закрепляют трубу в аппарате для сварки и тщательно центруют. Между торцами труб для нагрева вводят нагреватель, трубы прижимают к нему и прогревают до размягчения торцов. Затем быстро убирают нагреватель, торцы сжимают таким образом, чтобы образовался небольшой кольцевой наплыв в месте стыка – грат. Охлаждают стык, затем убирают станок. Работа имеет свои тонкости, для нее необходимы два человека.

Сварка экструдером

Экструзионная – сварка при помощи небольшого аппарата, из которого под давлением выдавливается расплавленный полиэтилен. Сырье в виде стержней или гранул загружается в экструдер. Экструзия применяется на напорных коммуникациях с толщиной стенки более 6 мм, но им можно залатать и безнапорные канализационные трубопроводы с более тонкой стенкой. Место соединения разогревается потоком горячего воздуха. Желательно на торцах снимать фаску.

Качество шва получается очень высоким. Достоинство метода в том, что можно заварить уже проложенную полиэтиленовую трубу, не демонтируя трубопровод.

Сварка электромуфтовая

Это самый надежный, удобный и универсальный метод соединения. Его можно применять даже в труднодоступных местах. Но, к сожалению, он и самый дорогой – электросварные фитинги недешевы, сварочный аппарат также стоит немало. Сварка с помощью терморезисторных муфт применяется от небольших до самых больших диаметров полиэтиленовых трубопроводов.

При терморезисторной сварке полиэтиленовые заготовки обрезаются строго перпендикулярно, тщательно зачищаются от заусенцев и пыли, вставляются в муфту, центруются с помощью специальных приспособлений. В муфте имеется нагревательный элемент. Он подключается к специальному сварочному аппарату, подается ток, элемент разогревает муфту и торцы труб, и они свариваются.

При этом виде сварки крайне важно сохранить неподвижность соединения до полного остывания.

Какой способ лучше

До выбора лучшего способа соединения необходимо определить, какой из них применим в конкретном случае в зависимости от диаметра трубопровода.

Самый надежный и универсальный способ – сварка при помощи терморезисторных муфт. Но муфты, особенно больших диаметров, дороги, дорог и сварочный аппарат (но его можно взять напрокат). Поэтому такая сварка при обустройстве частного дома не слишком распространена.

Чаще сваривают встык или при помощи муфт под пайку. Сварка встык применяется на полиэтиленовых трубах с большой толщиной стенки, в частных домах такие обычно не используют. Эструзионная сварка пока не слишком распространена, в основном из-за малой известности метода.

Рекомендации для проведения качественной сварки

Для сварки ПЭ особое значение имеют качество обработки торцов стыкуемых труб. Они должны быть тщательно очищены от стружек, заусенцев, пыли, грязи, жира. Важно также тщательное центрирование заготовок, отсутствие эллипсности, точное совпадение диаметра и толщины стенок заготовок.

Нельзя трогать соединение до полного остывания. Нельзя проводить работы под дождем, снегом, в мороз.

Особенности работы с ПВД и ПНД

Эти два вида полиэтилена немного различаются по своим техническим характеристикам и параметрам. Информация сведена в таблицу.

При сварке следует учитывать, что для расплавления ПВД требуется более низкая температура, чем для ПНД. ПНД имеет большую прочность, чем ПВД.

Выполнение сварки ПЭ труб своими руками

Сварка полиэтиленовых труб в домашних условиях не слишком сложна и вполне выполнима своими руками. Главная проблема –дорогостоящее оборудование. Его в любом случае стоит взять напрокат, а не покупать.

Перед манипуляцией необходимо ровно отрезать заготовки и тщательно зачистить и обезжирить торцы.

Необходимые инструменты и материалы

Для сварки полиэтиленовых коммуникаций вам понадобятся трубы и, возможно, муфты.

Перечень необходимого оборудования:

1. Труборез – приспособление для резки.
2. Неплохо воспользоваться электроторцевателем для точного выравнивания торцов труб.
3. Для больших диаметров неплохо бы использовать фаскосниматель.
4. Аппарат для муфтовой сварки. Конструкционно он напоминает паяльный аппарат для полипропилена.
5. Соответствующие насадки.
6. Для торцевого соединения применяют специальный центровочный станок и нагревательный элемент.

Этапы работ

Сначала трубы обрезаются под углом 90°, зачищаются заусенцы, удаляется пыль и стружка, проводится обезжиривание. Удобнее выполнить эту работу электроторцевателем.

Технология муфтовой (раструбной) сварки

На паяльник надевают нужную насадку и разогревают его в течение времени, оговоренного в инструкции. Затем разогревают муфту и патрубок до размягчения полиэтилена и соединяют их. Дают время для диффузии и полимеризации – примерно 20 секунд соединение трогать нельзя. Затем таким же образом соединяют вторую заготовку с муфтой.

Соединение встык

Заготовки устанавливаются в станок для стыкования, фиксируются и тщательно центрируются. Перед тем, как паять, нужно удостовериться, что продольные оси заготовок полностью совпали. Между полиэтиленовыми заготовками вставляется нагревательный элемент и выдерживается до размягчения материала. Нагреватель убирают, заготовки быстро соединяют, сдавливают с усилием до образования кольцевого валика на месте шва. Выдерживают до охлаждения.

Стыковая сварка не так проста, как кажется с первого взгляда, и требует определенного опыта.

Контроль качества швов

От качества шва зависит надежность соединения. Высота валика грата при стыковом соединении должна соответствовать табличным данным.

Возле валиков не должно быть трещин, пор, раковин. Валики должны быть одинаковыми по всей окружности, одной высоты. Углубление в центре не должно опускаться ниже поверхности труб. Детали не должны быть смещены друг относительно друга. Если спаять брак – соединение придется разрезать и переделывать.

Фото бракованных стыковых соединений:

Заключение

Полиэтилен – замечательный материал для прокладки трубопроводов под землей. Научиться его монтировать и соединять различными способами несложно, эти работы вполне выполнимы своими руками. Мы прощаемся с нашим любимым читателем и желаем ему успехов в прокладке инженерных коммуникаций к родному дому. Подписывайтесь на нашу рассылку, получайте новую интересную информацию по вопросам ремонта, делитесь интересной информацией с друзьями в соцсетях.

Пайка труб ПНД – оборудование и порядок действий

Установка и обслуживание водопровода требует проведения ряда специфических процедур, одной из которых считается пайка ПНД труб. Для ее осуществления используются специализированные инструменты. Также существуют правила проведения подобных процедур, которые надо соблюдать для достижения лучшего результата.

Выбор способа пайки ПНД труб

Имеется несколько основных способов пайки ПНД труб. Для различных условий работы предпочтительны разные способы. Все они имеют плюсы и минусы, что зачастую осложняет выбор. Однако информация о конкретных условиях поможет определить вид пайки.

Во многих случаях при установке трубопровода очень важно сохранить гибкость всего участка. Какие-либо жесткие негнущиеся элементы могут усложнить эксплуатацию. В таком случае лучший выбор – стыковая сварка. Оно достаточно проста в исполнении и не требует дорогих компонентов.

Проведение работ в труднодоступных местах предполагает муфтовую пайку. Она поможет соединить участки трубопровода, даже если они абсолютно неподвижны друг относительно друга.

Электромуфтовый способ придет на выручку тогда, когда планируется соединение в очень стесненном пространстве. Также этот способ считается одним из самых быстрых, что может быть принципиальным фактором при выборе.

Важно! Если же части необходимо соединить на время каких-либо работ и постоянное соединение не предполагается, то логичнее использовать не пайку, а обычное разъемное соединение.

Стыковая сварка полиэтиленовых труб

Самым распространенным способом соединения ПНД представляется стыковая сварка. Она действительно очень экономична и проста в использовании. К тому же обеспечивает достаточный ресурс соединения. Для осуществления метода необходимо специализированное сварочное оборудование. Способ подойдет для тех мест, где трубы достаточно свободно двигаются и где желательно оставить эту гибкость.

Метод может быть использован при открытой прокладке трубопровода, а также в траншеях.

Порядок проведения стыковой сварки:

• Две части устанавливаются в держателе сварочного аппарата, который направляет изделия друг на друга без смещения.
• Далее фиксаторами агрегаты закрепляются в держателе.
• При помощи спиртового раствора края необходимо очистить от разных загрязнений. Желательно использовать материалы, которые не оставляют после себя ворса.
• При помощи торцовки края также обрабатываются механически. Им придается соответствующая форма. Обработка проводится до того момента, пока не появится стружка толщиной менее 0.5 мм.
• Затем мастеру необходимо вручную проверить торцы на параллельность. Если возникают зазоры, то процедура торцовки повторяется.
• Нагревательным элементом торцы соединяемых изделий одновременно разогреваются.
• Как только края немного оплавились, нагрев прекращается, а сами изделия плотно соединяются друг с другом. Детали прижимаются до тех пор, пока соединение не заимеет достаточную прочность. В большинстве случаев хватает 5-10 минут.
• После проведения работ необходимо внимательно осмотреть сварной шов, а также убедиться в прочности соединения.

Обработка торцов

Конечное качество спайки очень сильно зависит от качества проведения предварительных работ. Хорошо зачищенные и подготовленные края гораздо лучше спаяются между собой. Таким образом, можно будет добиться очень хорошего результата.

Важно! Стыковая сварка обязательно проводится при помощи одного шва. В противном случае прочность и долговечность соединения будет минимальной.

Муфтовая сварка ПНД труб

Муфтовая сварка имеет другой порядок действий и иной набор материалов. Для проведения работ обязательно понадобится паяльник для ПНД труб, а также набор насадок. Часто в таких соединениях используется дополнительная аппаратура, такая как уголки и эксцентрики. Соединение торцов изделий проводится после того, как к ним будут присоединены фитинги.

В работе используется паяльник для полипропиленовых труб, который содержит несколько металлических деталей. Эти детали и нагревают пластиковые агрегаты. Одна из них представляет собой дорн – специальный элемент, который вставляется во внутреннюю часть фитинга. Другая же, гильза, служит для нагрева самого участка.

Проведение муфтовой сварки требует особой подготовки. Нужно осуществить ряд действий, помогающих повысить качество соединения:

• Заготовки должны быть подрезаны и выставлены ровно друг напротив друга.
• Края нужно очистить от загрязнений и остатков пластика.
• Те трубы, которые сейчас не используются, необходимо заткнуть пробками во избежание засорений.
• Нужно осмотреть паяльный прибор на наличие загрязнений или остатков пластика от прошлых работ. В случае необходимости очистить.

После проведения всех подготовительных работ можно со спокойной душой взяться за реализацию данного метода сварки. Порядок реализации:

• Соединяемые детали нагреваются паяльником до определенной температуры. Обычно за этой температурой следит сам прибор, который в нужный момент подаст сигнал об остановке нагрева.
• Труба с усилием вставляется в гильзу, а фитинг насаживается на дорн. Часто для выполнения этих операций потребуется довольно большое усилие. Вставлять детали необходимо до упора.
• Лишняя часть пластика будет выдавлена наружу и создаст валик в виде кольца.
• Затем обе детали необходимо снять с инструмента и плотно соединить между собой.
• После полного остывания можно продолжать работу по подключению трубопровода.

Важно! Во время остывания необходимо обеспечить полный покой соединению. Любые воздействия на данном этапе могут нарушить герметичность соединения.

Продолжительность пайки можно узнать из нормативов, в которых это время указано в зависимости от диаметра деталей.

Соединение с фитингом

Также необходимо помнить, что прикладывать усилия при соединении трубы и фитинга необходимо только до тех пор, пока детали не уперлись. Если продолжить воздействие, можно нарушить целостность соединения, что вызовет негативные последствия в будущем.

Электромуфтовая сварка

Особый вид муфтовой сварки, который заключается в применении особого оборудования. Такое соединение помогает добиться высокой прочности и долговечности готовой конструкции. Способ реализуется с помощью электромуфт, у которых внутри уже расположены нагревательные элементы.

Могут использоваться фитинги с нагревательными элементами во внутренней части. Спирали разогревают материал, делая его пластичным. Затем две детали стыкуются между собой и обеспечивается надежное монолитное соединение.

Инструменты для подобной сварки гораздо более дорогие, однако и функционально намного лучше. Использование электромуфт гарантирует отсутствие кольцевых валиков во внутренней части и обеспечит хорошее прохождение воды. Еще одно преимущество заключается в том, что такой способ не требует непосредственного применения сварочного оборудования. Это помогает производить работы в стесненных условиях.

Порядок проведения электромуфтовой сварки:

• Соединяемые части разрезаются в нужных местах.
• Торцы изделий, а также электромуфта очищаются от загрязнений.
• На поверхности оставляют соответствующие метки, которые должны будут помочь определить глубину вставки муфты.
• При помощи проводов электромуфта соединяется со сварочным оборудованием.
• На приборе мастер нажимает кнопку начала сварки, которая запустит нагрев элементов.
• Как только процесс завершится. Прибор самостоятельно выключит нагрев.
• Примерно через час соединение полностью остынет и его можно пускать в эксплуатацию.

Пробки на торцах

Торцы неиспользуемых труб перед началом сварки лучше всего прикрыть специальными пробками, чтобы избежать охлаждения.

Во время сварки важно удерживать части в жестком положении. Это можно делать с помощью особых держателей или подставок. Итоговый сварной шов не должен быть толще, чем 0.5 толщины стенки.

Необходимое оборудование и инструменты

Пайка труб, изготовленных из ПНД, невозможна без использования ряда особых устройств. Самым главным в данном случае представляется сварочный станок. Он представляет собой особое устройство, в котором находится нагревательный элемент. От этого элемента отходят держатели для различных насадок. Именно эти насадки и используются для оплавления материала.

Стыковочное сваривание полиэтиленовых труб требует также особых измеряющих и центровочных компонентов. Они необходимы для четкой фиксации изделий друг напротив друга.

Обычно приборы по варке не используются в домашних условиях. Ими пользуются в промышленности, а также профессиональные сантехники. Это объясняется повышенной сложностью проведения подобных работ и риском получения утечек. Но иногда подобные работы можно осуществить своими руками. Ведь если придерживаться простых правил, то все риски сведутся к минимуму.

Вместе с паяльником, для проведения работ могут понадобиться:

• рулетка;
• профессиональный труборез;
• средство для обезжиривания и очистки поверхностей;
• маркер для проставления отметок.

Ножницы или труборез часто идут в комплекте с паяльником, так что приобретать его отдельно, скорее всего, не придется.

При муфтовой сварке понадобится также отдельный набор фитингов разных размеров. Это могут быть прямые или угловые муфты, краны, распределители или тройники.

Также иногда используются и другие инструменты для пайки труб, помогающие мастеру выполнить работу максимально эффективно.

Как выполняется пайка полипропиленовых труб в труднодоступных местах

К труднодоступным местам для проведения сварки обычно относят пространство под потолком, точки в углах и ограниченные пространства, в которых невозможна установка паяльного аппарата на подставке.

Проблема может решиться использованием крюка, который выдержит вес паяльного аппарата. На него подвешивается инструмент, и работы проводятся в таком положении. Также в условиях стесненности широкое применение нашли электромуфтовым соединениям. Они не требуют установки сварочного аппарата в непосредственной близости от свариваемых частей. Используются лишь фитинги пайки ПНД труб, которые присоединяются к устройству при помощи проводов.

Если свариваемые трубы находятся очень близко друг к другу, то используют прием поочередного нагрева торцов. Сначала прогревают один торец до более высокой температуры, чем необходимо. Затем разогревается вторая часть, по возможности с большей скоростью.

Важно! Иногда надо спаять две трубы, не меняя их длины. Тогда помогут поворотные фитинги, которые помогут спаять трубы в разных плоскостях, а затем соединить их.

Пайка в углах проводится с повышенным вниманием ко всем замерам. Тут очень важно сохранить прямой угол, чтобы не был нарушен ход жидкости. Используются муфты с углом разворота 90 градусов. В целом, методы проведения сварки идентичны обычному прямому участку. Рекомендуется приобретать муфты и трубы от одного производителя. Это дает возможность добиться лучшего соответствия спаиваемых материалов.

Аппараты для сварки ПНД труб

Монтаж канализационной системы выполняется с использованием специальных трубопроводов, которые могут быть выполнены из пластика, керамики или металла. Как и у многих пластмассовых отводов, сварка ПНД труб может выполняться при помощи термических инструментов или муфт для прессованного холодного крепления.

Варианты установки

Технологически можно соединить трубы ПНД без сварки либо используя специальный сварочный аппарат. У обеих методик есть свои достоинства и недостатки, рассмотрим преимущества каждого метода крепления.

Холодная сварка или прессовка является самым простым вариантом, это очень дешевый и доступный метод, который выполняется посредством использования специальных муфт. Такая технология используется в основном для трубопроводов больших диаметров – от 20 до 300 мм. Компрессионные фитинги под холодную сварку имеют следующие плюсы:

1. Простота использования;
2. Большой выбор размеров;
3. Обеспечение плотного соединения с высокими показателями герметизации.

Но прессование преимущественно используется только для крепления ненапорных водопроводных соединений. У пластиковых труб относительно небольшая жесткость, за счет чего при сильном внутреннем давлении шов может просто разойтись, в отличие от сварочных креплений, которые считаются «мертвыми».

Классическая сварка, или как принято говорить, пайка труб ПНД может выполняться электромуфтовым методом либо для её осуществления используется определенный аппарат для сварки. Электромуфты представляют собой очень практичный метод соединения металлических газовых труб, а также пластиковых коммуникаций водоснабжения. На свободный участок отвода устанавливается муфта определенного диаметра, после чего в неё задвигается второй отрезок трубы. Такая пайка еще называется стыковая, из-за того, что для осуществления максимально прочного и плотного крепления нужно установить части трубопровода очень плотно с минимальным зазором.

Фото – фитинги

Муфтами удобно работать на больших диаметрах, но это не самое лучшее решение для отводов под умывальник или коммуникаций отопления. Но зато фланцевые ПНД-соединения при необходимости можно снимать и производить срочный ремонт.

Фото – стыковая

Ручная пайка труб производится посредством использования паяльника, для неё требуется специальное оборудование для организации ПНД соединений. Для произведения таких работ очень важна температура нагревательных элементов и время выдержки. Обратите внимание, что эти параметры выбираются исходя из технических характеристик паяльного устройства, толщины ПНД и диаметра отводов.

Достоинства методики:

1. Это наиболее долговечный и надежный вариант. За счет осуществления неразъемного крепления, может использоваться как для напорных ГБН, так и для ненапорных соединений запорной арматуры;
2. Фланцевые соединения могут использоваться как при креплении наружной системы, так и при установке внутренних магистральных труб;
3. Не требуется предварительное обучение. Вполне достаточно просмотреть видео и прочитать нормативы СНиП, где подробно указывается, как производить обрезку, установку и крепление.

Но к недостаткам относится то, что соединение при необходимости нельзя снять. Несмотря на все достоинства этого, иногда требуется открыть и прочистить трубу.

Монтаж враструб

Нужно отметить, что в отечественных документах Вы не найдете никаких стандартов для проведения растубной пайки. Она описывается только в европейских стандартах DVS 2207-15. Пошаговая инструкция, как провести сварку труб ПНД муфтами:

1. Перед началом работы потребуется подготовить коммуникацию. Для этого наружная поверхность очищается от различных загрязнений: пыли, жира. Это можно сделать влажной тряпкой и спиртовым раствором или специальной смесью. Она продается в сантехнических магазинах;
2. После приводится в порядок место стыка. От гладкости среза зависит плотность крепления. Следует пройтись по торцу трубы наждачной бумагой или зачистить её при помощи смятой газеты. После стык труб ПНД подрезается для образования фаски 1 мм на 45 градусов, это очень важно для плотного крепления;

Фото – стыковка

Далее, нужно отводы установить в муфту. Она разделяется на две половины: первая надевается на трубу (это дорн), а во вторую вставляется второй отрезок (это гильза). Нужно отметить, что надевание муфты нужно начинать только после нагрева инструмента;

Фото – соединение

После окончания нагрева и сварки нужно снять муфту и зафиксировать трубы на твердой поверхности.

Фланцами работать еще проще. Они представляют собой резьбовые соединения для установки. Соответственно, на одном конце коммуникации вырезается резьба, в которую вкручивается элемент, а уже на него надевается труба. Место стыка прогревается феном или муфтой.

Фото – фланец пнд

Сварка экструдером

Ручным феном или паяльником немного сложнее работать, т. к. нужно дополнительно контролировать не только время прогрева, но и собственные движения. При неправильном осуществлении сварки можно нарушить целостность труб ПНД или испортить шов.

Фото – профессиональный инвертор

Пошаговая инструкция сварки при помощи инвертора:

1. Нужно обрезать коммуникацию до определенного размера, обязательно зачистить торец;
2. Температура для сварки ПНД – 260 градусов, на этот уровень устанавливается паяльник, одновременно устанавливаются и прогреваются сварочные насадки;
3. Перед началом работы обязательно измеряется и отмечается нужная глубина установки, она должна составлять не менее 2 мм;

Фото – установка фитинга

Очень важно не передержать крепление, если слишком затянуть сварку, то ПНД станет очень тонким или произойдёт наплыв полиэтилена на внутренний диаметр. Чтобы контролировать этот момент используется специальная таблица:

Видео:Электромуфтовая сварка труб ПНД

Обзор цен

Купить аппарат для сварки труб ПНД можно в любом городе, если цена не подходит, то сейчас многими компаниями предоставляется аренда оборудования. Рассмотрим стоимость модели V-Weld R063:

Как правильно паять пластиковые трубы своими руками

Предварительная подготовка.

Такой процесс, как пайка труб пвх своими руками предполагает определенные подготовительные действия. Наиболее значимыми из них являются:

• Очистка компоновочных частей.
• Установка насадок на устройство.
• Тщательная проверка плотности вхождения детали в насадку. Те части, которые входят не достаточно хорошо, должны быть немедленно заменены, поскольку достойное качество монтажа пластиковых труб они все равно не обеспечат.
• После проверки качества взаимодействия насадок и запчастей можно включать инструмент для прогрева. Все компоненты к этому моменту должны быть нарезаны и очищены.

Какие агрегаты и материалы потребуются

Для пайки труб пвх необходимо иметь:

Устройство для нагрева деталей. Как правило, его называют “утюгом” или “паяльником”. Обязательно стоит располагать набором насадок, они обязательно потребуются.
Прибор для разрезания труб, “резак”

Перед началом монтажа крайне важно удостовериться в том, что нож идеально наточен. Если фактическое положение дел отличается от описанного – то резак необходимо наточить или заменить, иначе в процессе сборки будет совершено немало ошибок.
Ветошь (не волокнистая) и спирт или любое другое обезжиривающее вещество

Детали и насадки на момент начала нагрева должны быть идеально чистыми.
Интересно знать, что все перечисленные способы актуальны и для монтажа труб которые проводят газ.

Измерительные и разметочные приборы. В качестве первого отлично подойдет самая простая рулетка любого удобного размера, в качестве второго – карандаш или маркер.
В тех случаях, когда речь идёт о соединении компонентов, диаметр которых превышает 50 мм, необходимо обзавестись центровочным прибором.
Острый нож для удаления фасок. Оптимальным решением станет приобретение фаскоснимателя.

Последовательная технология пайки

Пайку пластиковых труб лучше проводить в помещении с хорошей вентиляцией. Это обусловлено тем, что при нагревании полимеры выделяют опасные для здоровья токсины. При достаточной их концентрации они вызывают отравления.

Выполнять пайку труб лучше в защитных перчатках

1. На рабочий орган паяльника устанавливают необходимого размера болванку;
2. Настройка температуры должна быть в пределах 260 градусов;
3. Готовят все дополнительные детали, их очищают и правильно размещают;
4. Включается паяльник;
5. Выжидают, когда прибор наберет необходимую температуру, о чем свидетельствует зеленый датчик.

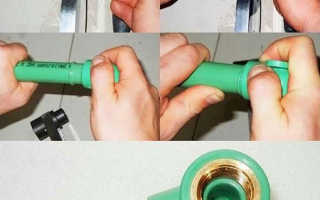

Далее трубу и муфту требуется одновременно разместить на паяльнике и болванке. Трубопровод монтируется во внутреннюю часть болванки. Муфта же устанавливается на внешней части. Трубу необходимо засунуть до заранее отмеченной части. Муфту надевают до упора. Для правильной сварки нужно помнить о времени.

При небольшой температуре уровень диффузии будет низким, что отразится на качестве сплава. При перегреве детали деформируются. Время выбирают в зависимости от диаметра материала.

Когда детали нагреты, необходимо быстро провести их стыковку. При этом необходимо соблюдать соосность. На протяжении нескольких секунд можно провести коррекцию, но нельзя поворачивать изделия

Важно при работе не тянуть, но и не спешить

Различия спайки пластика и металлопластика

Многих интересует, как правильно сваривать металлопластиковые изделия. Интересно то, что такого понятия в работе профессионалов не существует. Сваривают алюминиевые трубы. При этом используют методику встык или внахлест. Для соединения используют фитинги.

• Компрессионные;
• Пресс-фитинги.

Пресс-фитинги отличаются большей прочностью. Соединяют трубы с помощью прессовки, используя специальный инструмент. Для затягивания компрессионных соединений применяют простой ключ. Но такие фитинги не включают сварки.

На рынке представлены полипропиленовые трубы, армированные алюминием. Они используются в системах отопления и горячего водоснабжения. Именно такие устройства нуждаются в сварке.

Чтобы избежать ошибок, перед пайкой лучше посмотреть обучающее видео

Для металлопластиковых изделий сварку не используют. А вот армированные изделия соединяют именно таким способом. Среди пластиковых труб популярностью пользуются варианты из ПВХ. Их коэффициент расширения небольшой. Характеристика изделий позволяет их использовать только для обустройства канализации. Но трубы большого диаметра можно взять для центрального водопровода. Монтаж можно проводить с помощью сварки или склеивания.

Секреты пайки ПВХ и меры безопасности

Работы по спайке следует выполнять в комнате с плюсовой температурой. Необходимо учесть, что чем холоднее, тем дольше будут прогреваться элементы. При этом существует ряд и других правил, которые следует соблюдать.

Особенности спайки труб ПВХ:

1. Мощность утюга должна быть 1200 Вт.
2. Ручной прибор используется для труб с диаметром до 32 мм. Для больших размеров применяется профессиональное оборудование.
3. Перед началом работы прибор необходимо прогревать 5-10 минут. Это необходимо, чтобы устройство с насадками достигли нужных параметров.
4. После спайки запрещается прокручивать соединение. Иначе это может нарушить целостность шва. Можно только выпрямить перекосы, чтобы соединение не протекало.
5. Не нужно применять много силы для сжимания деталей. Иначе просвет заполнится горячим пластиком и нарушит проходимость.
6. Запрещаются зазоры между стыком трубы и внутренней частью фитинга. Иначе под давлением будут наблюдаться протечки.
7. До эксплуатации спаянное место должно полностью остыть.
8. После завершения работы утюг очищают от пластика. Так на приборе не возникнет нагар, а элементы для спайки не будут подвергаться порче.

Для очистки следует использовать плоскую деревянную палочку. Так тефлон не повредится. Металлические предметы могут поцарапать поверхность и привести в негодность насадку, ведь пластик начнет прилипать к покрытию.

Аппарат для пайки следует ставить таким образом, чтобы он устойчиво стоял

При работе с электроинструментами важно соблюдать технику безопасности. Иначе можно получить ожог или травму

Работать нужно в защитных перчатках. Помещение должно быть чистое, без запыленности. Иначе частицы будут оседать на пластике и нарушать качество спайки.

Паяльник размещают горизонтально поверхности. При работе запрещается отключать оборудование. Работу начинают, когда утюг полностью разогрелся. В современных моделях об этом свидетельствует индикатор. Для вариантов старого образца выжидают 20 минут.

Спайка полиэтиленовых труб не имеет сложной технологии. Сварка может иметь особенности, если паять армированные изделия

При этом важно соблюдать меры предосторожности. Спаять трубы правильно помогут основные секреты и правила. Также следует с точностью соблюдать инструкцию

Также следует с точностью соблюдать инструкцию.

Разновидности и выбор оборудования

Оборудование для спайки представляет собой устройства, которые с помощью высоких температур создают надежное герметичное соединение. Для сварки пластиковых и чугунных изделий может быть использована разная аппаратура.

Для сварки полипропилена выделяют 2 основные группы оборудования:

1. Механические приборы. Используются, когда объем работы большой, и требуется много трудовых ресурсов.
2. Ручной аппарат. Можно использовать для труб небольшого диаметра для самостоятельной работы.

В механический прибор входит опорная рама, блок, гидроагрегат. С двух сторон оборудования предусмотрены захваты. На их средине наблюдаются вкладыши. Их задача состоит в правильном распределении давления и центровки.

Для пайки труб лучше задействовать 2 человека

Торцы выравнивают с помощью электроторцевателя. Он представляет собой вращающий диск с двусторонними ножами. Главный элемент агрегата – электронагреватель. Он установлен внутри и является диском с ТЭНом.

Чтобы выполнить спайку ручным способом, нужно приобрести специальный утюг. Принцип работы напоминает бытовой прибор, хоть внешний вид устройств отличается. В конструкцию утюга входит нагревательная плита, терморегулятор и ручка. В плите имеются два отверстия для деталей спаивания. Из-за тефлонового покрытия разгоряченный пластик не пристает к устройству.

Разновидности и стоимость паяльников.

Такой агрегат, как паяльник для сантехники может быть достаточно разным, в зависимости от текущих потребностей и финансовых возможностей мастера.

Основным параметром такого устройства, на который стоит обратить внимание, является мощность. Данная характеристика определяет скорость нагрева и, во многом, его эффективность

Количество и специфика насадок также важна, ведь от этого фактора зависит ассортимент изделий, которые получится обрабатывать. Планируя обзавестись таким устройством, как прибор для пайки, необходимо обратить внимание и на фирму – производителя.

Многих потенциальных потребителей волнует и такой фактор, как стоимость рассматриваемого инструментария. Стоит понимать, что цена прибора может быть достаточно разной, от 500 рублей (по своей сути примитивные и, зачастую, ненадежные “утюги”) и до десятков тысяч рублей.

Важно! Если работы много и нужно сделать 100 – 120 паек. Не дышите горелым пластиком, берегите себя.. Качественный инструмент вполне реально приобрести за 2500 – 4000 рублей

Цена пайки во многом зависит от индивидуальных условий работы и обычно составляет не менее 200 рублей за монтаж одного стыка

Качественный инструмент вполне реально приобрести за 2500 – 4000 рублей. Цена пайки во многом зависит от индивидуальных условий работы и обычно составляет не менее 200 рублей за монтаж одного стыка.

Такое положение дел безошибочно говорит о том, что приобретение “утюга” способно оправдать себя с финансовой точки зрения уже после выполнения одного заказа, если речь идет о многоразовом использовании.

Хорошо, если у мастера есть возможность попросить на время работ необходимый инструментарий, то такое решение можно справедливо назвать наиболее оптимальным. В других ситуациях остро встает вопрос либо об аренде “паяльника”, либо о приобретении собственного устройства.

СПТ-2200; Мощность – 2200 Вт; раб-я t – 300 °C

Так или иначе, качественный, надежный инструмент для монтажа водопроводов из пластиковых труб, с расшифровкой аббревиатуры которых можно ознакомится на нашем сайте,
никогда не окажется лишним в руках опытного специалиста или человека, который планирует стать таковым уже в обозримом будущем, выполняя такие работы для себя или на коммерческой основе.

Смотрите видеоинструкцию – 4мин 31сек:

Как осуществляется сборка конструкции

Дальнейший процесс работы осуществляется следующим образом:

• Вне зависимости от того, как осуществляется сварка – без паяльника или с ним, должна быть выполнена разметка.
• Следуя инструкции к устройству, необходимо прогреть соединяемые части, а после начала соединения не допускать упора трубы в стену фитинга. Помочь в этом способна правильно выполненная разметка.
• Оставить смонтированный участок до полного остывания и обеспечить его неподвижность.
• После этого необходимо убедиться в отсутствии брака (наплывов, отклонения от общей оси, протечек). В случае выявления любого из описанных дефектов, неудачный участок нужно разобрать и провести монтаж заново, с применением новых компонентов и учетом допущенных ошибок.

Способы самостоятельной сварки полиэтиленовых труб

В последнее время трубы из полиэтилена становятся все более популярными. Связано это с тем, что при относительно невысокой стоимости они отличаются высоким качеством. Кроме того, их технические характеристики дают возможность использовать изделия не только для производственных потребностей, но и для бытовых нужд. Благодаря простоте монтажа сварку ПНД-труб можно произвести и в домашних условиях.

Сварка и ее основные правила

ПНД-трубы пользуются спросом благодаря своим характеристикам. Дело в том, что они не боятся коррозии и воздействия химических веществ, долго служат.

В бытовых условиях полиэтиленовые элементы чаще всего используются для наладки системы водоснабжения. Чтобы правильно сваривать их своими руками, следует знать технологию их соединений.

Выполнять сварку полиэтиленовых труб без соответствующего опыта достаточно сложно

Итак, правила пайки:

• Элементы должны быть одинакового диаметра и с равной толщиной стенок;
• Их технические характеристики должны быть совместимыми между собой;
• Края перед началом спайки следует обязательно чистить;
• Сварка должна происходить в теплом помещении, без сквозняков и в отсутствие контакта с прямыми солнечными лучами;
• Края, которые не задействованы в соединении, следует закрывать заглушками, чтобы холодный воздух, попадающий внутрь изделия, не понижал температуру;
• Во время работы и остывания изделий нужно исключить любые механические воздействия на них.

Также немаловажную роль играет качество сделанных в процессе пайки швов. Здесь важно выдержать четкость соединения (допускается минимальное смещение, не более 10% от толщины трубы).

Техника безопасности включает в себя обязательную очистку сварочного аппарата перед работой и проверку его состояния.

Раструбная технология

Пайка ПНД-труб может осуществляться несколькими способами. Ничего особо сложного в этих процессах нет, но сварщик должен определиться с тем, какой метод ему больше всего подходит.

Существует раструбная технология соединения. Ее еще иногда называют «муфтовой». Ее суть заключается в соединении элементов с помощью специальных устройств – фитингов. Кроме них, для работы понадобится оборудование, а именно сварочный аппарат. Можно выбрать ручную модель для изделий небольших размеров (до 50 мм) или механическую для полиэтиленовых труб большого диаметра (от 40 мм и больше).

Также нужно не забыть приготовить для работы адаптеры или сварочные насадки и различные инструменты для резки изделий.

При осуществлении такой сварки нужно соединить внешнюю часть трубы с внутренней стороной фитинга. Обе эти поверхности нагреваются сварочной насадкой: гильзой греется труба, а дорном – фитинг.

Аппарат для сварки полиэтиленовых труб стоит достаточно дорого

Непосредственно процесс раструбной сварки выглядит так:

• Сварочный аппарат нагревается до необходимой температуры;
• Фитинг максимально натягивается на дорн, и одновременно с этим на гильзу до упора надевается конец трубы (все это нужно делать очень быстро);
• Из-за разницы в размерах деталей появляется лишний слой, который, нагреваясь, оплавляется и вылезает наружу в виде небольшого валика, именуемого гратом;
• Грат уменьшает диаметр труб и тем самым позволяет им войти в сварочную насадку и совместиться дорну с фитингом;
• Все детали должны двигаться в нагревающую насадку до упора, и по достижении этого момента следует прекратить любое давление на них;
• Далее все фрагменты удерживаются в этом положении на протяжении нужного времени;
• После окончания времени фитинг снимается, труба вынимается из насадки и эти детали максимально совмещаются;
• После того, как остынет спаянный фрагмент, в другой край фитинга нужно вварить второе изделие.

Во время совмещения деталей не нужно прикладывать слишком большие усилия, иначе внутри под воздействием фитинга появится лишний грат, из-за чего могут возникнуть проблемы с прохождением воды по системе.

Пайка встык

Сварка встык считается одним из наиболее популярных способов соединения изделий. Это связано с тем, что такая работа не требует большого расхода электроэнергии и для нее не нужно тяжелое оборудование.

Эту технологию используют для пайки изделий с толщиной от 5 мм и диаметром больше 50 мм. При этом марка свариваемых между собой изделий должна быть одинаковой и желательно из одной партии.

Также следует знать, что температура стыковой сварки колеблется от -15 до +45 градусов.

Чтобы спаять ПНД-трубы встык, нужно:

• Перед самой пайкой разогреть края изделий специальным нагревательным инструментом до вязкого состояния;
• Жестко закрепить торцы изделий в фиксаторе аппарата, а между ними расположить разогревающуюся пластину;
• Прижать края к пластине под определенным давлением и так выдержать до начала плавки и появления грата;
• После того как изделия достигнут нужной степени нагрева, убрать пластину, а элементы соединить встык под давлением;
• Подождать, пока изделие остынет.

При сварке труб следует не забывать о технике безопасности

Чтобы подобная сварка проходила точно и быстро, лучше для работы использовать приборы с механическим или гидравлическим приводом. А еще лучше, если они будут иметь программное управление.

Электромуфтовая сварка

Довольно популярным способом пайки ПНД-труб считается электромуфтовая сварка. Ее особенность заключается в том, что такое соединение можно использовать для изделий самого разного диаметра и толщины, включая самые маленькие размеры.

Правда, такой способ более затратный по сравнению со стыковой технологией, и, соответственно, стоимость сварки увеличивается. Для работы также понадобятся различные фасонные части (например, электросварные фитинги).

Электромуфтовая сварка продается в любом специализированном магазине

Процедура пайки в этом случае выглядит так:

• Вначале чистится внутренняя поверхность электромуфты и сами трубы от загрязнений (можно использовать пропитанные спиртом салфетки);
• Далее торцы свариваемых изделий нужно ровно и аккуратно обрезать, а затем удалить с поверхности окисленный слой;
• Затем элементы следует закрепить в позиционере, соблюдая их совместимость;
• Чтобы защитить соединение от пыли, можно использовать для обмотки липкую ленту, а для сохранения тепла заглушками закрыть открытые торцы;
• К разъемам электромуфты нужно подать напряжение, после чего фитинг станет нагреваться, сваривая тем самым трубы.

Следует помнить, что во время пайки труб из полиэтилена, а также в период их остывания следует очень жестко фиксировать место с фасонными элементами. Оно должно быть неподвижным во время всей сварки.

Такой метод удобен еще тем, что его можно использовать в местах с ограниченным пространством, где сложно произвести спайку другим способом.

Сварить ПНД-трубы в домашних условиях можно различными методами. Выбор любого из них зависит прежде всего от режима температуры и назначения самих изделий. При этом нужно помнить о технике безопасности и правилах эксплуатации сварочного оборудования.
