Загрузка...Оцинкованные трубы для водопровода ГОСТ
Трубы оцинкованные гост 10704 91
Трубы электросварные оцинкованные
Трубы электросварные прямошовные производятся неоцинкованными и оцинкованныеми. Сортамент электросварных прямошовных оцинкованных труб должен соответствовать ГОСТ 10704-91. Технические условия предусмотрены в ГОСТ 10705-80.
Оцинкованные электросварные трубы обычно изготавливают из марок стали 2пс или 3пс, по ГОСТ 380-94 из стального штрипса по ГОСТ 14637-89, группы качества Б или В.
Трубы электросварные оцинкованные
Трубы электросварные оцинкованные должны выдерживать испытательное давление 1 класса:
для труб диаметром до 102 мм – 6МПа (60кгс/см.кв.),
для труб диаметром свыше 102 мм – 3МПа (30кгс/см.кв.)
Электросварные трубы изготавливают мерной длины, обычно 6, 10 или 11,7 метров. Предельные отклонения по длине труб не должны превышать +100 мм, для труб 2 класса точности. Предельные отклонения по наружному диаметру не должны превышать 0,8% от номинального размера.
Предельные отклонения по толщине стенки должны соответствовать ГОСТ 19903-74 для проката обычной точности, но влюбом случае не должны превышать 10% от номинального размера трубы.
Настоящий стандарт распространяется на неоцинкованные и оцинкованные стальные сварные трубы с нарезанной или накатаной цилиндрической резьбой и без резьбы, применяемые для водопроводов и газопроводов, систем отопления, а также для деталей водопроводных и газопроводных конструкций.
Оцинкование продлевает срок службы трубы
Оцинкованные трубы, изготовленные по ГОСТ 10704-91 предназначены для водопроводов под холодную воду и сооружения металлоконструкций наружного применения. В обоих случаях покрытие цинком защищает конструкцию от коррозии многие годы. Такая защита позволяет продлить срок службы водопровода в несколько раз.
Оцинкованные трубы не нужно красить
Оцинкованная труба надежно защищена откоррозии, в то же время имеет вполне опрятный внешний вид, что позволяет использовать оцинкованные трубы в производстве наружных металлоконструкций, не прибегая к дополнительному окрашиванию.
[content-egg module=GdeSlon template=compare]
Виды электросварных водогазопроводных труб из стали по ГОСТ 10704-91
Электросварные водопроводные трубы, как и их аналоги, имеют требования по технике производства. Это определённый вид стали, классы гидравлического давления и метрические особенности.
Элеектросварные водогазовые трубы
- Трубы стальные водогазопроводные по ГОСТ 3262-75: оцинкованная, сварная, с резьбой – технические характеристики
- Заводы-производители труб стальных сварных водогазопроводных
Водогазопроводные трубы относят к группе продуктов металлопроката целевого назначения. Изделия принято классифицировать в зависимости от способа производства. Параметры, материалы и технология изготовления труб регулируют согласно ГОСТ.
Электросварные водогазопроводные трубы по ГОСТ 10704-91 определены как:
Назначение электросварных прямошовных труб по ГОСТ 10704-91
Продукты металлопроката по ГОСТ 10704 – 91 используют преимущественно для монтажа:
Неоцинкованные трубы применяют в промышленности и строительстве для прокладки электрических и коммуникационных веток. Оцинкованные изделия ввиду своего антикоррозийного покрытия используют для транспортировки сточных вод, газа, нефтяных продуктов. Причём давление в таких трубах должно быть в пределах 16 МПа (не более).
Технология изготовления электросварных водогазопроводных труб
Водогазопроводные трубы (ВГП) имеют шов, расположенный параллельно оси изделия. Сталь для производства оцинкованных и неоцинкованных труб используется углеродистая следующей марки:
- 10;
- 35;
- 20;
- 45;
- 15.
Цинкование и марка стали для труб
Изделия оцинковывают по шву, целиком или выпускают без защитного покрытия. Для процесса применяется один следующих способов:
Сталь, используемая для производства, определена ГОСТ 380-94. Это преимущественно материалы категории А и Б:
- А – кипящая, полу- или спокойная сталь Ст1… Ст 4.
- Б – кипящая, полу- или спокойная сталь Ст10…Ст20, а также Ст08.
Прокат и сварка водогазопроводных труб
Технология производства заключает в себе принципы холодного и горячего деформирования. Исполнены продукты из стали листового проката или штрипсов. В процессе изделия формируют и сваривают снаружи посредством трёхдугового автомата переменного тока.
Типоразмеры труб по ГОСТ 10704-91
Согласно установленным стандартам в ГОСТе ВГП трубы производят длиной от 2 до 12 м. А масса труб определяется соотношением диаметра (d) трубы и толщины стенки. Также принято выделять изделия по принципам качества.
Группы труб по показателям качества
- Нормирование механических качеств продукции из стали Ст2, Ст3, уровень окисления не влияет.
- С нормированием механических качеств продукции из стали Ст2, Ст3, уровень окисления не влияет.
- С нормированием химических и механических качеств продукции из: углеродистой Ст2 второй категории, уровень окисления не влияет; углеродистой или нет Ст3 второй, третьей категории или второй – четвертой; стали с низким легированным свойством с углеродной составляющей не выше 0,48%.
- С нормированием давления.
Классы точности по длине труб
Метраж ВГП труб определяют следующий:
- Немерный:
- при d не более 30 мм – 2 м;
- при d 30-70 мм – 3 м;
- при d 70-152 мм – 4 м;
- при d более 152 – 5м.
- Мерные:
- при d в пределах 70 мм: 5-9 м;
- при d 70-219 мм: 6-9 м;
- при d 219-426 мм: 10-12 м.
- Кратные метражу: при d не ниже 250 мм – согласно параметрам мерных изделий (10-12 м).
По показателям мерной и кратной длины изделия определяют несколько классов точности:
- 1 – с обрезкой концов, удалением заусенцев;
- 2 – без обрезки, но с удалением заусенцев.
Овальность труб определяют в соответствии с наружным d-диаметром. Показатели колеблются от 10 до 1020 мм.
Таблица 1. Масса труб в зависимости от диаметра и толщины стенки
Допуски и предельные отклонения по ГОСТ
Предусмотрены следующие отклонения от стандартов:
Для кратных изделий: 15 мм первого класса, 100 мм для второго класса.
- В показаниях длины:
- 10 мм – в изделиях меньше 6 м 1 класса;
- 50 мм – в изделиях меньше 6 м 2 класса;
- 15 мм – в изделиях больше 6 м 1 класса;
- 70 мм – в изделиях больше 6 м 2 класса;
- По весу: не более 8% в большую или меньшую сторону.
- Искривление труб d152 мм должно находиться в пределах 1,5 мм (на 1 пог. м.).
- Разрешается наличие участков с мелкими (незначительными) вмятинами, окалинами, рисками, следами зачистки. Только в случае, когда эти положения не являются причинами больших отклонений d и толщины трубы.
- При термообработке итоговое изделие не должно иметь окалин. Разрешена пленка из окиси.
- Возможен 1 поперечный шов в трубах d свыше 57 мм.
Классы труб по испытательному гидравлическому давлению
Определяют две категории:
- изделия в пределах d 102 мм – 6,0 МПа; изделия свыше d 102 мм – 3,0 МПа;
- изделия типа А и Б – 20 МПа.
Маркировка электросварных труб
Обозначения стальных труб:
- 76 х 3 х 2000 II ГОСТ 10704-91, где 76 – d (диаметр); 3 – толщина стенки; II – класс точности метража.
- Если показатели будут кратными мерному метражу, то после параметров указывается аббревиатура «кр» (76 х 3 х 2000 кр и т.д.)
- 1020n х 12 – ПТ -02 ГОСТ 10704-91, где 1020 мм – наружный d; 12 – толщина стенки; ПТ – повышенной точности; 02 – овальность.
При таких же метрических данных, но с указанием Б – Ст 3 ГОСТ 10705 -80, где Б – Ст 3 – качество стали.
Требования к транспортировке, хранению, упаковке
Для электросварных стальных труб не предусмотрены специфические стандарты к упаковке, транспортировке или хранению. Изделия фасуют партиями и фиксируют. Это особенно важно при перевозке.
Хранение продукции металлопроката рекомендуется в сухих помещениях. Если трубы неоцинкованные, то их необходимо накрывать, исключая всяческое попадание влаги. Все критерии регламентированы ГОСТом, согласно которому определяется пригодность изделия к эксплуатации.
[content-egg module=GdeSlon template=compare]
Труба оцинкованная ГОСТ 10704-91
Электросварная прямошовная труба изготавливается как с нанесением цинкового слоя, так и без него. Сортамент данного вида продукции, покрытой оцинкованным слоем должен соответствовать ГОСТ 10704-91. Техническая часть размещена в ГОСТ 10705-80.
Электросварная оцинкованная труба должна выдерживать давления 1 класса:
Труба с диаметром до 102 миллиметров – 6 МПа (60 кгс/см.кв.);
Труба с диаметром свыше 102 миллиметров – 3Мпа (30 кгс/см.кв).
Изделия мерной длины обычно имеют длину 6,11.7,10 метров. Для труб второго класса точности предельные отклонения по длине не должны превышать 100 миллиметров, а по наружному диаметру 0,8 процента от номинального размера, по толщине стенки, в соответствии с ГОСТ 19903-74 для проката, имеющего обычную точность — 10 процентов.
Данный стандарт распространяется на оцинкованные и неоцинкованные трубы, имеющие накатанную или нарезаную цилиндрическую резьбу, или без нее, которые используются для газопроводов и водопроводов, отопительных систем и деталей газопроводных и водопроводных конструкций.
Изделия, соответствующие ГОСТ 10704-91 применяются в водопроводах для холодной воды и при сооружении металлоконструкций, предназначенных для наружного применения. Отличительной особенностью этой металлопродукции является долгий эксплуатационный срок, который выше аналогичных вариантов без покрытия цинка на 25-40 лет.
Смотрится это изделие весьма эстетично и опрятно, поэтому не нуждается в дополнительном окрасе, тем самым экономя финансовые средства.
Купить трубу ГОСТ 10704-91 Вы можете в нашей компании за доступную стоимость, оптом или в розницу, с доставкой в любые регионы РФ, авто и ж/д транспортом или с привлечением транспортных компаний.
Электросварную оцинкованную трубу производят с различными диаметрами от 10 до 530 миллиметров из низколегированной углеродистой стали, в которую в определенных количествах добавляют хром и марганец. Процентное содержание их приравнивается к 2,5, однако, когда производят оцинкованные трубы, имеющие специальное назначение, их вхождение резко увеличивается до 10 процентов. Мы реализуем трубы длиной от 4 до 12 метров с оцинкованным покрытием, доля которого прибавляет к общей массе изделия 3-4 процента.
Многие плохо образованные специалисты считают, что варить оцинковку нельзя, так как их герметика не гарантирована. Но, в этом есть и доля правды – для оцинкованной жести лучше применять пайку, а обеспечить герметичное соединение оцинкованной трубе методом сварки достаточно сложно.
Посмотреть цены на оцинкованные трубы вы можете здесь.
Для сварки изделий ГОСТ 10704-91 используют методы аналогичные черным металлам, однако есть одно предъявляемое требование – помещение должно быть хорошо проветриваемым, так как пары цинка очень ядовиты. Изделие не должно перегреваться, иначе слой цинка поддастся разрушению. После зачистки сварного шва, в центре осаживается муфта и проваривается с двух сторон, а затем, после остывания она окрашивается. Трубы, имеющие большой диаметр, варят также, но используют другую муфту – составную, из 2 и более деталей.
Применение: холодное водоснабжение, тепловые магистрали до 16 Мпа, химическая промышленность, магистральные газопроводы и водопроводы, сантехника, дорожное строительство, дренаж, при прокладке электрики, для рекламных и коммунальных нужд (флагштоки , щиты, остановки, детские площадки).
[content-egg module=GdeSlon template=compare]
Труба стальная водогазопроводная ВГП обыкновенная оцинкованная ГОСТ 3262-75
Наименование — Труба стальная ВодоГазоПроводная ( ВГП ) обыкновенная оцинкованная прямошовная ГОСТ 3262-75
Применение — трубы стальные водогазопроводные ( ВГП ) ГОСТ 3262-75 обыкновенные оцинкованные используют для прокладки трубопроводов систем водоснабжения
Производитель — ОАО » Таганрогский металлургический завод »
( ОАО » ТАГМЕТ » ), Россия ( г. Таганрог )
Регламентирующий документ — ГОСТ 3262-75
Материал — оцинкованная сталь
Рабочая среда — вода
Давление гидравлическое = 2.4 МПа ( 25 кгс / см 2 ) согласно ГОСТ 3262-75
Присоединение — под сварку
Длина = 3.8 ÷ 7.8 м ( трубы продаются кратно одному метру )
Особенности: стальные водогазопроводные ВГП оцинкованные трубы тяжелее неоцинкованных ( чёрных ) на 3 %
Сертификат соответствия / паспорт качества ( по запросу )
Цена за метр / прайс ( по запросу )
Таблица: технические характеристики и размеры
Наименование
Диаметр условный
Ду
(мм)
Диаметр наружный
Дн
(мм)
Толщина стенки
S *
(мм)
Вес погонного
метра **
(кг)
Стоимость
за
1 метр
( руб. )
Труба стальная водогазопроводная
ВГП обыкновенная
оцинкованная ГОСТ 3262-75 Ду 15 мм
(1/2″) ТАГМЕТ
21.3
2.8
1.32
Труба стальная водогазопроводная
ВГП обыкновенная
оцинкованная ГОСТ 3262-75 Ду 20 мм
(3/4″) ТАГМЕТ
26.8
2.8
1.71
Труба стальная водогазопроводная
ВГП обыкновенная
оцинкованная ГОСТ 3262-75 Ду 25 мм
(1″) ТАГМЕТ
33.5
3.2
2.46
Труба стальная водогазопроводная
ВГП обыкновенная
оцинкованная ГОСТ 3262-75 Ду 32 мм
(1″1/4) ТАГМЕТ
42.3
3.2
3.18
Труба стальная водогазопроводная
ВГП обыкновенная
оцинкованная ГОСТ 3262-75 Ду 40 мм
(1″1/2) ТАГМЕТ
3.5
3.96
Труба стальная водогазопроводная
ВГП обыкновенная
оцинкованная ГОСТ 3262-75 Ду 50 мм
(2″) ТАГМЕТ
3.5
5.03
Труба стальная водогазопроводная
ВГП обыкновенная
оцинкованная ГОСТ 3262-75 Ду 65 мм
(2″1/2) ТАГМЕТ
75.5
7.26
Труба стальная водогазопроводная
ВГП обыкновенная
оцинкованная ГОСТ 3262-75 Ду 80 мм
(3″) ТАГМЕТ
88.5
8.59
Труба стальная водогазопроводная
ВГП обыкновенная
оцинкованная ГОСТ 3262-75 Ду 100 мм
(4″) ТАГМЕТ
4.5
12.51
В соответствии с ГОСТ 3262-75 :
* — предельное отклонение для труб обычной точности изготовления — 15 %
** — теоретическая масса труб
Таганрогский металлургический завод ( ОАО » ТАГМЕТ » ) изготавливает водогазопроводные ( ВГП ) трубы по ГОСТ 3262-75 размерами Ду 10 ÷ 100 мм методом непрерывной печной сварки с последующим редуцированием в горячем состоянии на уникальном трубосварочном агрегате. В результате этого достигается высокий уровень прочностных и вязкостных характеристик тела трубы, выравниваются свойства основного металла и сварного шва. Прочностные характеристики проверяются испытаниями на загиб, раздачу и сплющивание в холодном состоянии. Трубы подвергаются 100 % неразрушающему контролю, а также испытанию гидравлическим давлением от 2.4 МПа до 4.9 МПа.
По требованию потребителя трубы поставляются с цинковым покрытием. Оцинкование осуществляется путём прохождения труб через расплав цинка с последующим обдувом горячим паром, что обеспечивает равномерное внешнее и внутреннее цинковое покрытие толщиной не менее 30 мкм.
Продукция, выпускаемая ОАО » ТАГМЕТ » , сертифицирована национальными и международными стандартами ГОСТ, ГОСТ Р, ISO, API, DIN EN.
Сопутствующие товары
 |  |  |  |  |
| Фланцы ГОСТ 12820-80 ГОСТ12821-80 | Отводы стальные ГОСТ17375-2001 | Переходы стальные ГОСТ17378-2001 | Тройники стальные ГОСТ17376-2001 | Заглушки эллиптические ГОСТ17379-2001 |
 |  |  |  |  |
| Сварочные электроды | Отрезные круги | Хомуты сантехнические | Хомуты ремонтные | Грунтовка ГФ-021 |
Получить консультацию, узнать цены или оформить заявку, чтобы купить
этот товар Вы сможете, прислав запрос по электронной почте на адрес:
proton.lm@mail.ru или позвонив по телефону в Москве: + 7 ( 495 ) 641 16 85
Труба оцинкованная
Цена за тонну, руб. с НДС*
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
запросите
у менеджера
*-цены на оцинкованную трубу указаны при заказе от пачки. На оптовые заказы существует система скидок. На заказ менее пачки возможно применение розничных цен. Окончательную цену на оцинкованные трубы, пожалуйста уточняйте у менеджера. Также вы можете узнать цену за метр.
Купить оцинкованные трубы
Купить оцинкованные трубы вы можете связавшись с менеджером компании или отправив заявку через сайт. Мы всегда рады предложить большой выбор продукции со склада или оперативную отгрузку с завода производителя, низкие цены, а также высокий сервис обслуживания! Помимо продукции представленной в данном разделе вы можете найти у нас большой выбор металлопроката.
Теги: трубы оцинковка, водоснабжение, водопровод, водопроводная труба, газоснабжение, газопровод, газ, отопление, газовая труба, газовка, э/с, ду, стальная труба, металлическая труба, железная труба, круглая труба, электросварная труба, трубный прокат, металлопрокат, металл
Хотите узнать стоимость или сделать заказ?
Отправьте заявку через форму, представленную ниже.
Мы рассчитаем Ваш заказ максимально быстро.
Вы получите необходимый металл, высокого качества, точно в срок!
С помощью данной формы Вы можете сделать заявку на приобретение металлопроката, труб и изготовление металлоизделий. Перечислите позиции в поле «Сообщение», количество каждого наименования, характеристики, дополнительные требования и т.п. Укажите необходимые услуги по металлообработке, например: резка в размер, цинкование, гибка, рубка и т.д. Для доставки металлопродукции сообщите точный адрес и желаемое время приемки товара. Заявку на бланке компании, реквизиты, спецификации, чертежи, схему проезда и другие электронные документы, можно прикрепить в поле «Файл» формы заказа. В одном сообщении можно отправить до 5 файлов. Допустимые расширения файлов: doc, docx, xls, xlsx, pdf, jpeg, jpg, gif, png. Обработка заявок производиться в рабочие часы офиса.
Для выставления счета нам понадобятся полные реквизиты компании/индивидуального предпринимателя, а если покупка планируется частным лицом, то Ф.И.О. и контактные данные плательщика.
Нажимая кнопку отправить, Вы даете Согласие на обработку персональных данных, в соответствии с Политикой конфиденциальности.
Трубы стальные ВГП оцинкованные
- Группировать
- Не группировать
- Ду 15 Дн 21,3 х2,5
- Ду 20 Дн 26,8 х2,5
- Ду 25 Дн 33,5 х2,8
- Ду 50 Дн 60,0 х3,0
- Ду 40 Дн 48,0 х3,0
- Ду 32 Дн 42,3 х2,8
- Ду 100 Дн 114,0 х4,0
Еще.
- Ду 15 Дн 21,3 х2,5
- Ду 20 Дн 26,8 х2,5
- Ду 25 Дн 33,5 х2,8
- Ду 50 Дн 60,0 х3,0
- Ду 40 Дн 48,0 х3,0
- Ду 32 Дн 42,3 х2,8
- Ду 100 Дн 114,0 х4,0
- Ду 15 Дн 21,3 х2,5
- Ду 20 Дн 26,8 х2,5
- Ду 25 Дн 33,5 х2,8
- Ду 50 Дн 60,0 х3,0
- Ду 40 Дн 48,0 х3,0
- Ду 32 Дн 42,3 х2,8
- Ду 100 Дн 114,0 х4,0
- Ду 15 Дн 21,3 х2,8
- Ду 20 Дн 26,8 х2,8
- Ду 25 Дн 33,5 х3,2
- Ду 32 Дн 42,3 х3,2
- Ду 40 Дн 48,0 х3,5
- Ду 50 Дн 60,0 х3,5
- Ду 65 Дн 75,5 х4,0
- Ду 80 Дн 88,5 х4,0
- Ду 100 Дн 114,0 х4,5
Еще.
- Ду 15 Дн 21,3 х2,8
- Ду 20 Дн 26,8 х2,8
- Ду 25 Дн 33,5 х3,2
- Ду 32 Дн 42,3 х3,2
- Ду 40 Дн 48,0 х3,5
- Ду 50 Дн 60,0 х3,5
- Ду 65 Дн 75,5 х4,0
- Ду 80 Дн 88,5 х4,0
- Ду 100 Дн 114,0 х4,5
- Ду 15 Дн 21,3 х2,8
- Ду 20 Дн 26,8 х2,8
- Ду 25 Дн 33,5 х3,2
- Ду 32 Дн 42,3 х3,2
- Ду 40 Дн 48,0 х3,5
- Ду 50 Дн 60,0 х3,5
- Ду 65 Дн 75,5 х4,0
- Ду 80 Дн 88,5 х4,0
- Ду 100 Дн 114,0 х4,5
- Ду 80 Дн 88,5 х4,0
- Ду 100 Дн 114,0 х4,5
Еще.
- Ду 80 Дн 88,5 х4,0
- Ду 100 Дн 114,0 х4,5
- Ду 80 Дн 88,5 х4,0
- Ду 100 Дн 114,0 х4,5
- Ду 50 Дн 60,0 х3,5
- Ду 25 Дн 33,5 х3,2
- Ду 32 Дн 42,3 х3,2
- Ду 15 Дн 21,3 х2,8
- Ду 20 Дн 26,8 х2,8
- Ду 40 Дн 48,0 х3,5
- Ду 65 Дн 75,5 х4,0
Еще.
- Ду 50 Дн 60,0 х3,5
- Ду 25 Дн 33,5 х3,2
- Ду 32 Дн 42,3 х3,2
- Ду 15 Дн 21,3 х2,8
- Ду 20 Дн 26,8 х2,8
- Ду 40 Дн 48,0 х3,5
- Ду 65 Дн 75,5 х4,0
- Ду 50 Дн 60,0 х3,5
- Ду 25 Дн 33,5 х3,2
- Ду 32 Дн 42,3 х3,2
- Ду 15 Дн 21,3 х2,8
- Ду 20 Дн 26,8 х2,8
- Ду 40 Дн 48,0 х3,5
- Ду 65 Дн 75,5 х4,0

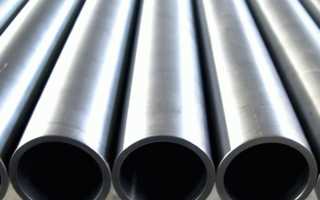

Трубы стальные водогазопроводные оцинкованные имеют широкую сферу применения при монтаже трубопроводов горячего и холодного водоснабжения, отопления, газоснабжения. Это популярный вид трубной продукции, который отличается высокой надежностью и долговечностью.
Особенности оцинкованных труб ВГП
Трубы ВГП оцинкованные производятся в соответствии с ГОСТ 3262-75. Они изготавливаются из штрипсов или ленты методом формовки. Соединение выполняется при помощи электросварки с созданием надежного усиленного шва, способного выдерживать значительное внутреннее давление.
Трубы имеют Ду от 6 до 150 мм и наружный диаметр от 10 до 165 мм. В зависимости соотношения толщины стенки и Ду труба может быть легкая, обыкновенная и усиленная. Первые два типа являются наиболее распространенными.
Для защиты от коррозии поверхность труб данного типа покрывается цинковым покрытием. При этом вес изделий увеличивается на 3-4 %. Нанесение покрытия может выполняться несколькими методами:
- горячее цинкование;
- холодное цинкование;
- гальваническое цинкование;
- напыление.
Наличие цинкового покрытия обеспечивает повышенную устойчивость труб к коррозии. Поэтому они хорошо подходят для монтажа трубопроводов водоснабжения и систем отопления, а также трубопроводов, работающих в сложных условиях.
Заказать оцинкованные трубы ВГП
Компания «Сантехкомплект» реализует оцинкованные трубы водогазопроводные с возможностью быстрой доставки в любой регион России. У нас вы можете купить качественную продукцию от ведущих отечественных металлургических предприятий.
Мы самостоятельно выполняем резку, поэтому клиенты сразу получают трубы нужной им длины (до 12 м). За счет прямых поставок от производителей у нас действует выгодная цена за метр трубы. По всем вопросам вы сможете обратиться к персональному менеджеру, который будет закреплен за вами после регистрации на сайте.
Трубы стальные сварные водогазопроводные (ГОСТ 3262-75)
К данной группе относятся неоцинкованные и оцинкованные стальные сварные трубы, применяемые для водопроводов и газопроводов, а также системы отопления и деталей конструкций
По длине трубы изготовляют от 4 до 12 м:
- мерной или кратной мерной длины с приспуском на каждый рез по 5 мм и продольным отклонением на всю длину +10 мм;
- немерной длины.
По согласованию изготовителя с потребителем в партии немерных труб допускается до 5% труб длиной от 1,5 до 4 м.
Кривизна труб на 1 м длины не должна превышать:
- 2 мм — с условным проходом до 20 мм включительно;
- 1,5 мм — с условным проходом свыше 20 мм.
Трубы с условным проходом 6, 8, 10, 15 и 20 мм по требованию потребителя сматывают в бухты.
| Условный проход, мм | Наружный диаметр, мм | Диаметр, дюйм | Толщина стенки, мм | Масса 1 м, кг | Метров в тонне |
|---|---|---|---|---|---|
| легких | |||||
| 6 | 10,2 | 1/4 | 1,80 | 0,37 | 2702,70 |
| 8 | 13,5 | 1/3 | 2,00 | 0,57 | 1754,39 |
| 10 | 17,0 | 2/5 | 0,74 | 1351,35 | |
| 15 | 21,3 | 1/2 | 2,35 | 1,10 | 909,09 |
| 2,50 | 1,16 | 862,07 | |||
| 20 | 26,8 | 3/4 | 2,35 | 1,42 | 704,23 |
| 2,50 | 1,50 | 666,57 | |||
| 25 | 33,5 | 1 | 2,80 | 2,12 | 471,70 |
| 32 | 42,3 | 1 1/4 | 2,73 | 366,30 | |
| 40 | 48,0 | 1 1/2 | 3,00 | 3,33 | 300,30 |
| 50 | 60,0 | 2 | 4,22 | 236,97 | |
| 65 | 75,5 | 2 1/2 | 3,20 | 5,71 | 175,13 |
| 80 | 88,5 | 3 | 3,50 | 7,34 | 136,24 |
| 90 | 101,3 | 3 1/2 | 8,44 | 118,48 | |
| 100 | 114,0 | 4 | 4,00 | 10,85 | 92,17 |
| 125 | 140,0 | 5 | 13,42 | 74,52 | |
| 150 | 165,0 | 6 | 15,88 | 62,97 | |
| обыкновенных | |||||
| 6 | 10,2 | 1/4 | 2,00 | 0,40 | 2500,00 |
| 8 | 13,5 | 1/3 | 2,20 | 0,61 | 1639,34 |
| 10 | 17,0 | 2/5 | 0,80 | 1250,00 | |
| 15 | 21,3 | 1/2 | 2,80 | 1,28 | 781,25 |
| 20 | 26,8 | 3/4 | 1,66 | 602,41 | |
| 25 | 33,5 | 1 | 3,20 | 2,39 | 418,41 |
| 32 | 42,3 | 1 1/4 | 3,09 | 323,62 | |
| 40 | 48,0 | 1 1/2 | 3,50 | 3,84 | 260,42 |
| 50 | 60,0 | 2 | 4,88 | 204,92 | |
| 65 | 75,5 | 2 1/2 | 4,00 | 7,05 | 141,84 |
| 80 | 88,5 | 3 | 8,34 | 119,90 | |
| 90 | 101,3 | 3 1/2 | 9,60 | 104,17 | |
| 100 | 114,0 | 4 | 4,50 | 12,15 | 82,30 |
| 125 | 140,0 | 5 | 15,04 | 66,49 | |
| 150 | 165,0 | 6 | 17,81 | 56,15 | |
| усиленных | |||||
| 6 | 10,2 | 1/4 | 2,50 | 0,47 | 2127,66 |
| 8 | 13,5 | 1/3 | 2,80 | 0,74 | 1351,35 |
| 10 | 17,0 | 2/5 | 0,98 | 1020,41 | |
| 15 | 21,3 | 1/2 | 3,20 | 1,43 | 699,20 |
| 20 | 26,8 | 3/4 | 1,86 | 537,83 | |
| 25 | 33,5 | 1 | 4,00 | 2,91 | 343,84 |
| 32 | 42,3 | 1 1/4 | 3,78 | 264,50 | |
| 40 | 48,0 | 1 1/2 | 4,34 | 230,41 | |
| 50 | 60,0 | 2 | 4,50 | 6,16 | 162,34 |
| 65 | 75,5 | 2 1/2 | 7,88 | 126,90 | |
| 80 | 88,5 | 3 | 9,32 | 107,30 | |
| 90 | 101,3 | 3 1/2 | 10,74 | 93,11 | |
| 100 | 114,0 | 4 | 5,00 | 13,44 | 74,40 |
| 125 | 140,0 | 5 | 5,50 | 18,24 | 54,82 |
| 150 | 165,0 | 6 | 21,63 | 46,23 | |
Масса 1м труб подсчитана при плотности стали, равной 7,85 г/см^3.
Оцинкованные трубы тяжелее неоцинкованных на 3%.
| Условный проход, мм | Наружный диаметр, мм | Толщина стенки, мм | Масса 1 м, кг | Метров в тонне |
|---|---|---|---|---|
| 10 | 16 | 2,0 | 0,69 | 1449,28 |
| 15 | 20 | 2,5 | 1,08 | 925,93 |
| 20 | 26 | 2,5 | 1,45 | 689,66 |
| 25 | 32 | 2,8 | 2,02 | 495,05 |
| 32 | 41 | 2,8 | 2,64 | 378,79 |
| 40 | 47 | 3,0 | 3,26 | 306,75 |
| 50 | 59 | 3,0 | 4,14 | 241,55 |
| 65 | 74 | 3,2 | 5,59 | 178,89 |
Для резьбы, изготовленной методом накатки, на трубе допускается уменьшение ее внутреннего диаметра до 10% по всей длине резьбы.
Масса 1 м труб подсчитана при плотности стали, равной 7б85 г/см^3.
Оцинкованные трубы тяжелее неоцинкованных на 3%
Примеры условного обозначения
Труба обыкновенная, неоцинкованная, обычной точности изготовления, немерной длины, с условным проходом 20 мм, толщиной стенки 2,8 мм, без резьбы и без муфты:
Труба 20×2,8 ГОСТ 3262-75
Труба обыкновенная, неоцинкованная, обычной точности изготовления, немерной длины, с условным проходом 20 мм, толщиной стенки 2,8 мм, без резьбы и с муфтой:
Труба М-20×2,8 ГОСТ 3262-75
Труба обыкновенная, неоцинкованная, обычной точности изготовления, мерной длины, с условным проходом 20 мм, толщиной стенки 2,8 мм, с резьбой и без муфты:
Труба Р-20×2,8-4000 ГОСТ 3262-75
Для труб под накатку резьбы в условном обозначении после слова «труба» указывается буква Н.
Для труб с длинной резьбой в условном обозначении после слова «труба» указывается буква Д.
Для труб повышенной точности изготовления в условном обозначении после размера условного прохода указывается буква П.
