Монтаж гофрированной трубы из нержавеющей стали

Гофрированные трубы из нержавейки для отопления: преимущества их использования и монтаж

Нержавеющая гофрированная труба для отопления стала использоваться относительно недавно, хотя в сантехнике уже успела снискать себе заслуженную популярность. Уникальные технические характеристики наделяют её многочисленными преимуществами перед изделиями из других материалов. В данной статье мы подробно с ними ознакомимся, а также рассмотрим основные особенности выполнения монтажных работ.

Фото отопительной системы из нержавеющей гофры

Технические характеристики

Конечно же, любые изделия имеют как положительные, так и отрицательные стороны, но в этом случае плюсов гораздо больше. С них мы и начнём:

Достоинства

1. Обширный диапазон выдержки возможных температур и давлений:

Следует знать: температурный предел в 110 градусов Цельсия весьма условный, и предусмотрен в основном для сохранности уплотнительных прокладок и соединительных муфт для труб.
Для нержавейки же негативные последствия ощущаются только в случае преодоления отметки в 800 градусов.

1. Широкая область применения:

• Разводка радиаторных и водяных систем отопления.
• Обустройство «тёплых полов».
• Монтаж газовых и водяных трубопроводов.

Горячие и холодное водоснабжение из нержавеющей гофры

• Обустройство систем пожаротушения, кондиционирования, теплообменников и каналов для электрической проводки.

1. Отсутствие подверженности коррозийным процессам.
2. Химическая инертность к другим видам металла. Это означает, что если, например, в соседней квартире будут установлены трубы из меди или алюминия, то не возникнет никаких пагубных последствий.
3. Высокая прочность, позволяющая переносить ощутимые механические нагрузки.
4. Простота выполнения монтажных работ своими руками. При должной сноровке длительность сборки одного соединения не превышает одной минуты, а понадобятся вам для этого всего лишь пара инструментов:

Совет: в качестве режущего инструмента рекомендуется использовать специально предназначенный для этой цели резак.
Его приобретение хоть и повлечёт за собой дополнительные затраты, зато значительно облегчит и ускорит рабочий процесс.

Ручной труборез для гофрированной трубы

1. Превосходная гибкость. Минимально допустимый радиус изгиба соответствует сечению изделия, что даёт возможность осуществить укладку труб максимально рационально.

Гофротруба из нержавейки для отопления свёрнутая гармошкой

1. Практически неограниченный эксплуатационный срок, на который не влияют температурные изменения теплоносителя.

Недостатки

Отрицательные стороны, как мы уже выше упомянули, также имеются, хотя и в незначительном количестве:

1. Специфический внешний вид. Гофра не имеет гладкой поверхности, что многим может показаться недостаточно эстетичным.

Наглядный внешний вид гофрированной поверхности

Совет: если использовать скрытый или подпольный способ монтажа, то данный недостаток становится и вовсе несущественным.

1. Относительно высокая цена. Погонный метр фирменного изделия стоит недёшево, но при этом имеет соответствующее качество, которое принесёт вам значительную экономию и уверенность в будущем.

Запечатанная гофрированная труба из нержавейки для отопления

Монтаж

На гофрированные трубы из нержавеющей стали для отопления действуют такие же правила прокладки, какие используются при установке отопительных систем из других материалов. А вот способы соединения их элементов имеют свои особенности, которым стоит уделить отдельное внимание:

Сборка компонентов

Четыре необходимых шага

1. Режем изделие согласно разметке с помощью трубореза.
2. В одну руку берём соединительную муфту, а в другую обрезанный край трубы.
3. Плотно надеваем фитинг на изделие.

Внутреннее устройство муфты

1. Затягиваем гайку на муфте разводным ключом, в результате чего прокладка плотно обожмёт место соединения, а гофрирование гарантирует ему надёжность.

Пример готового тройного соединения

Правила монтажа

Есть ещё несколько нюансов, которые стоит соблюдать во время прокладки отопительной системы с использованием гофрированных труб из нержавейки:

1. Соблюдайте осторожность с обрезанными краями, так как они невероятно острые, и о них можно легко порезаться.

Острые края могут стать причиной возникновения травм при неосторожном обращении

1. В процессе установки системы тёплых полов длина одного контура не должна превышать длину одной бухты трубы.
2. Если подсоединяете гофру к старым элементам стальной конструкции, то обязательно побеспокойтесь о монтаже специального фильтра для предотвращения попадания ржавчины в новый трубопровод.
3. Не следует злоупотреблять частыми циклами загибания гофрированной трубы в одном и том же месте, это может привести к появлению излома.
4. Помните, что нержавеющая сталь является проводником электрического тока, поэтому позаботьтесь о достаточном удалении конструкции от его источников.
5. Используйте только крепежи из пластика, цветных металлов или нержавейки.

Образцы пластиковых крепежей

1. Постарайтесь, чтобы в процессе использования гофра не соприкасалась с ржавым железом. Это ощутимо продлит её эксплуатационный срок.

Заключение

Гофрированные трубы из нержавеющей стали имеют множество уникальных достоинств, делающих их с каждым днём всё более популярными в прокладке отопительных систем. Они достаточно гибкие, как и пластиковые, но не имеют столь строгих температурных ограничений, столь же прочные, как и стальные, но не подвержены коррозии. (См. также статью Разводка труб отопления: особенности.)

Их монтаж невероятно прост благодаря использованию обжимных муфт, а долговечность при правильной эксплуатации достигает многих десятков лет.

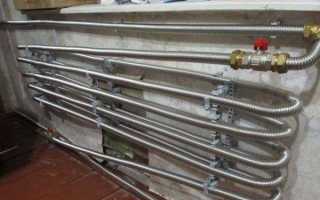

Работающая система обогрева из гофрированных нержавеющих труб

Видео в этой статье предоставит вашему вниманию дополнительную информацию, имеющую непосредственное отношение к изложенным материалам.

Оставить комментарий

Оставляя комментарий, Вы принимаете пользовательское соглашение

Монтаж системы отопления из гофрированных нержавеющих труб своими руками

Гофрированные трубы из нержавеющей стали – одно из лучших решений, используемых для монтажа отопительных систем своими руками.

Характеристики гофрированных нержавеющих труб

Такие трубы появились относительно недавно. Их основными преимуществами является то, что они обладают хорошей гибкостью, так как толщина стенок трубы невелика, и прочностью, которую обеспечивает нержавеющая сталь, выдерживающая значительный диапазон перепадов давления и температуры.

Например, гофрированные трубы из нержавейки могут выдерживать рабочее давление, составляющее 15 атмосфер, а максимально допустимое – 50 атмосфер. Разрушаются они лишь при воздействии давления не менее 210 атмосфер. Рабочая температура, которую могут выдерживать трубы, варьируется в диапазоне от -50 до +110 градусов Цельсия. Кроме этого, они имеют минимальный радиус изгиба, равный их диаметру, что позволяет в самых сложных условиях создавать надёжные отопительные системы.

Монтируем систему отопления из гофрированных труб

Проектирование отопительных систем из труб этого типа практически ничем не отличается от проектирования отопления из других материалов. Единственным отличием является способ соединения. Чтобы надёжно скрепить гофрированные трубы из нержавейки, необходимо воспользоваться фитингами, на которых нет штуцера. Трубы этого типа потребуется просто обжать с наружной стороны специальной прокладкой, изготовленной из силикона, выдерживающего высокие температуры.

Алгоритм сборки системы отопления выглядит следующим образом:

1. отрежьте трубу на необходимую длину. Для этого используйте специальный резак по металлу, стоимость которого не превышает одной тысячи рублей;

2. вставьте конец трубы в подготовленный фитинг;

3. гайку на фитинге затяните с помощью разводного или газового ключа. Соединение будет герметичным за счёт используемой прокладки, которая плотно обжимает трубу. При этом гофрирование будет обеспечивать прочность этого соединения.

Стоит отметить, что такую конструкцию очень сложно повредить или разгерметизировать.

Достоинства отопительных систем с гофрированными нержавеющими трубами

Подобные системы отопления обладают рядом достоинств. Прежде всего, благодаря устойчивости материала к изменениям уровня давления и его прочности, гофрированные трубы из нержавейки можно использовать для обустройства системы центрального отопления, в которой используются радиаторы биметаллического типа. В этом случае можно не беспокоиться о том, что подводка станет одним из слабых звеньев всей системы.

Напомним, что нержавейка обладает химической стабильностью. Она не образует при взаимодействии с медью и алюминием гальванического пара. Это преимущество проявляется в ситуациях, когда соседи, находящиеся в общем отопительном контуре, заменяют трубы на медные или ставят радиаторы из алюминия. Гофрированные трубы из нержавейки защитят обе стороны от возможных негативных последствий такого ремонта.

Трубы этого типа просто монтировать. По способу монтажа гофрированные трубы из нержавейки, используемые в отопительных системах, оказываются лучше, чем металлопластиковые трубы, во время монтирования которых используются компрессионные фитинги.

Чтобы смонтировать систему отопления из гофрированных труб, потребуется минимальный набор инструментов, которые уже были указаны выше: резак, газовый или разводной ключ. Но в ряде случаев можно обойтись и без резака. К тому же собрать одно соединение можно всего за одну минуту.

Несомненным преимуществом гофрированных труб из нержавейки является ещё и длительный срок эксплуатации. Он практически не имеет ограничительных рамок и не сокращается даже тогда, когда расчётная температура теплоносителя постоянно превышается.

Отметим, что ограничение, составляющее 110 градусов Цельсия, является чисто условным. Оно связано с тем, какими показателями устойчивости к повышенным температурам обладают уплотнительные прокладки, каким тепловым расширением обладают фитинги и трубы. Нержавеющая сталь начинает терять свою прочность лишь при температуре более восьмисот градусов Цельсия.

Недостатков немного!

Что и говорить, а главным недостатком гофрированных труб является их эстетическая привлекательность. В этом отношении металлополимерные трубы выглядят гораздо лучше.

Внешний вид помещения могут испортить не только сами трубы, но и их изгибы, которые были выполнены неаккуратно.

Не стоит забывать и о том, что существует такое понятие, как усталость металла. Поэтому необходимо позаботиться о том, чтобы трубы не испытывали дополнительных деформаций во время эксплуатации.

Также отметим и высокую стоимость гофрированных труб: один погонный метр стоит более 200 рублей. Всё зависит от производителя. Например, трубы корейских компаний стоят дешевле, а немецких – в два-три раза дороже.

Характеристики и установка нержавеющих гофрированных труб для водопровода

Производители сантехнической продукции разрабатывают изделия, снижающие трудоемкость монтажа коммуникаций. На строительном рынке совсем недавно появились металлические нержавеющие гофрированные трубы для водопровода. Их применяют при организации систем отопления, газоснабжения и горячего водоснабжения. Сочетание положительных качеств делает их популярными среди мастеров.

Нержавеющая гофрированная труба

Характеристики изделия

Гофротруба из нержавеющей стали имеет следующие характеристики:

1. Размеры. Стандартные показатели внутреннего диаметра изделия составляют 15, 20, 25 и 32 мм. Изделия большего диаметра выпускаются под заказ. Особых сложностей процесс их производства не представляет.
2. Диапазон рабочих температур. Изделие можно эксплуатировать при температурах в пределах -50…+800°С. Гибкость трубы, которая изготовлена из нержавеющей стали, сохраняется при -40°С. При использовании пластиковых фитингов верхнее значение температуры воды, пускаемой по трубам, ограничивается +110°С. В противном случае детали расплавляются. Допускается кратковременное повышение температуры до +150°С
3. Гибкость. Изгибать водопроводную трубу можно по-разному, однако нельзя превышать предельно допустимую величину изгиба, равную троекратному значению диаметра.
4. Ударопрочность. Труба устойчива к повышенному давлению и механическим повреждениям, поэтому ее можно эксплуатировать в любых условиях. Изделие может работать при давлении в 50 атм. Материал выдерживает кратковременные повышения показателя до 200 атм.
5. Кислородная непроницаемость. Этот показатель приближается к 100%
6. Коэффициент шероховатости. Максимальное значение — 0,008.
7. Срок службы. Производители утверждают, что при правильном монтаже и использовании труба служит не менее 20 лет. В нашей стране изделия начали использовать не более 10 лет назад, поэтому на практике это утверждение не проверено.

Преимущества и недостатки гофрированных изделий

К преимуществам относят следующие особенности гофротруб:

1. Изделия легко сгибаются. Для организации водопровода из нержавеющей гофрированной трубы не требуются специальные инструменты и материалы. При сгибании стенки изделия не повреждаются, конструкции придается любая форма. Это свойство позволяет выполнить разводку водопровода с минимальным числом соединений и адаптеров, что снижает стоимость строительных работ.
2. Материал не поддается коррозии. Значит, долговечность гофротрубы в несколько раз превышает срок службы труб из простой стали. Скачки температур и давления также не влияют на материал, поэтому его часто применяют для организации систем отопления и горячего водоснабжения.
3. При установке не возникает сложностей. Для монтажа гофрированных труб не нужно особых знаний и навыков. Для соединения применяют латунные фитинги с резиновыми уплотнителями. При повреждении трубопровода возможна замена части системы без ущерба для остальных участков.
4. Изделие имеет неограниченную длину. Это позволяет использовать гофротрубу в крупномасштабных строительных работах. Длина нержавеющей гофры, используемой в монтаже отопительных систем, достигает 50 м. Этого хватает для установки трубопровода в многоэтажном доме. Под заказ выпускаются и изделия большей длины.

1. Сложность в уходе. Очищать такие конструкции от грязи сложнее, чем классические трубы. Для мытья приходится использовать щетки. Лучше заранее закрыть гофру специальным коробом.
2. Неэстетичный внешний вид. При создании гофрированной трубы повышали функциональность изделия, не учитывая его внешний вид. Красивыми такие конструкции не назовешь, однако при желании их можно скрыть.
3. Высокую стоимость.

Тонкости выбора гофрированной трубы для водопровода

При выборе гофры водопроводной обращают внимание на:

1. Наличие заводского брака и иных недостатков. Подделки встречаются редко, так как производство гофротруб требует больших финансовых затрат. Вероятность приобретения трубы с браком минимальна. Качество продукции регулируется ГОСТом 3262-75.
2. Отсутствие видимых повреждений, возникающих при перевозке и хранении. Расстояния между волнами должны быть равными по всей длине. При разгибании изделия из нержавеющей стали должны быстро принимать прежнее положении. Трубу осматривают на наличие трещин и заломов.
3. Расчет необходимой длины. При этом нужно учитывать, что гофротрубу приобретают с небольшим запасом.
4. Качество фитингов. Правильный выбор дополнительных деталей обеспечивает долгую эксплуатацию трубопровода. Уплотнители не должны иметь трещин и иных дефектов. Качественный фитинг имеет гладкую поверхность.

Монтаж трубопроводов из нержавеющей гофры

Процесс монтажа гофрированной нержавеющей трубы для водопровода включает следующие действия:

1. Нарезку изделия на отрезки нужной длины. Делают это с помощью трубореза или ножниц по металлу. Перед началом работ измеряют расстояния между соединениями с учетом изгибов.
2. Подготовку фитингов. Накидную гайку ослабляют разводным ключом. Гофру вводят в раструб переходника до упора. Гайку затягивают до закрепления изделия в фитинге.
3. Формирование необходимой конструкции путем изгибания гофры. Элементы системы водоснабжения закрепляют на стене с помощью хомутов.
4. Проверку герметичности. Для этого по трубопроводу пускают жидкость. Если течь не появляется, система пригодна к эксплуатации.

При выполнении монтажа соблюдают следующие правила:

• нельзя соединять гофру из нержавейки с деталями, сделанными из материалов, поддающихся коррозии;
• при соединении латунного фитинга со стальными подводящими трубами используют водяной фильтр;
• при монтаже гофру нельзя перекручивать;
• контакт нержавеющего материала с деталями из черной стали недопустим;
• для фиксации рекомендуется использовать пластиковый крепеж;
• при организации теплого пола применяют только целые трубы;
• воздействие электричества на гофротрубу не допускается;
• нельзя превышать предельно допустимое количество сгибаний.

Сфера использования нержавеющих гофротруб

Используют гофрированные трубы для водопровода при прокладке:

• систем отопления и обогрева пола;
• канализационных конструкций;
• вентиляционных систем;
• теплообменников;
• трубопроводов для передачи нефти и газа;
• проводов и кабелей;
• противопожарных систем;
• газовых трубопроводов.

Использование гофрированных труб повышает теплоотдачу конструкции, препятствуя расширению металла при высоких температурах.

Гибкая труба из нержавеющей стали

Данная статья не является рекламой и носит информационный характер!

Гофрированная труба из нержавеющей стали – инновационный тип инженерной сантехники, который уже заслужил популярность на отечественном рынке.

Эта технология была разработана еще в конце предыдущего века в Японии, лидере технологий во многих отраслях, затем гофрированная труба из нержавейки тестировалась и производилась в Южной Корее («Кофулсо»), Германии и других развитых государствах. Данные трубы отлично себя зарекомендовали, показав целый ряд преимуществ над холоднокатными стальными, полипропиленовыми и металлопластиковыми трубами. Гофрированная труба из нержавейки «Кофулсо» с толщиной стенок до 0,25 до 0,3 миллиметра и диаметром 15-32 миллиметров производится на предприятиях в Южной Корее, они гибкая и прочная, в зависимости от диаметра изгиб может составлять от 30 до 150 миллиметров. Высочайшее качество изделий подтверждено и в России сертификационными документами, а легкая установка трубопроводных конструкций, надежность и долговечность получили наивысшую оценку у потребителей в нашей стране.

При установке трубопроводов из нержавеющих гофрированных труб применяются классические фитинги из латуни различных диаметров и конфигурации, которые позволяют надежно соединить отдельные участки системы друг с другом. Данный вид труб используют для транспортировки газа, воды, подключения к отопительным системам и даже к старым классическим инженерным конструкциям. Лучше всего выбирать фитинги тех производителей, которые специализируются на их изготовлении.

Область использования

Гофрированная труба из нержавейки компании «Кофулсо» или других с успехом применяется при ремонте и монтаже трубопроводных систем жилищно-коммунальной сферы, в частном строительстве и в производственных помещениях. Чаще всего их используют в системах с небольшой длиной и диаметром труб. Например, в отопительных системах, в том числе и для ныне крайне популярного «теплого» пола, для холодного и горячего водоснабжения, пожаротушения, распределения газа, электропроводки и кондиционирования. Резиновая гибкость и стальная прочность труб позволяют использовать их на химическом, медицинском, сельскохозяйственном, пищевом производстве.

В отличие от пластиковых изделий, гофрированные трубы не меняют свойства и диаметр при транспортировке и передавливании.

Широчайшее применение эти трубные системы нашли в строительстве жилых многоквартирных домов. Установка стандартной системы в стесненных условиях некоторых мест городских квартир регулярно вызывает проблемы, из-за чего отопительную систему приходится переделывать несколько раз, изменять схему распределения электропроводки, воды, газа из-за пары лишних или недостающих сантиметров изделия. Гофрированная труба из нержавейки обладает отличной гибкостью и приятным внешним видом, а установка конструкции с её применением крайне проста: не придется штукатурить и долбить стены, поэтому монтаж систем любой сложности на кухне, в котельной, туалете, ванной комнате и других помещениях с использованием этого типа труб осуществляется с применением лишь пары гаечных ключей.

Преимущества нержавеющей гофрированной системы

Гофрированные трубы «Кофулсо», выполненные из нержавейки, а также фитинги к ним, могут прослужить очень много лет, а конструкция, выполненная из этих изделий, очень надежна и легко гнется без использования дополнительных инструментов, при этом не меняет диаметр сечения и не образует микротрещины материала и механическое напряжение. Этот вид труб очень эластичен, ему не страшно замораживание в зимний период, плесень, гидроудары, грызуны и грибки. Гофрированная технология изделия компенсирует сжатия и расширения под воздействием температуры транспортируемого вещества и наружного воздуха.

Систему по распределению питьевой воды с использованием гофрированных нержавеющих труб можно применять без специальной очистки жидкости, а трубопровод с полировкой изнутри не накапливает отложения извести в конструкциях отопления и подведения воды.

Универсальный внешний вид труб может вписать в любой интерьер жилого помещения.
Монтаж системы трубопровода из гофрированных нержавеющих труб осуществляется быстро и легко даже в труднодоступных участках помещений, а фитинги надежно монтируются за несколько минут.

Водопроводную конструкцию можно закрывать бетонными стяжками, штукатуркой и штробами, прятать за защитные или декоративные панели, настолько они долговечны и надежны. Помимо этого, гофрированное изделие можно разрезать вручную при помощи углошлифовальной машины, ножовки по металлу или трубореза для тонкостенных медных и стальных труб.

Технология производства

Гофрированная нержавеющая труба компании «Кофулсо» изготавливается из стали, устойчивой к воздействию коррозии. Это достигается за счет небольшого содержания хрома, никеля и углерода в изделии, что к тому же прибавляет долговечности трубе. При производстве используется система формования стальной ленты из нержавейки и ее автоматической сварки. Качество швов также проверяет автоматика при помощи лазера. Затем происходит термообработка для придания гибкости и формирование гофры. На заключительном этапе изготовления трубы происходит проверка наличия невидимых трещин металла под давлением в жидкой среде.

Инструкции по выбору

Надежность трубопроводной системы и качественный монтаж зависит от выполнения нескольких несложных правил приобретения продукции:

• Фитинги должны иметь полную комплектацию;
• Перед покупкой трубу необходимо осмотреть на наличие механических повреждений и заломов, она должна быть прочной и гибкой;
• При установке нужно следовать инструкции, а после монтажа проверить систему под давлением.

Установка трубопровода с гофрированными трубами

На строительном рынке можно найти широкий выбор гофрированных труб различного диаметра, что позволяет устанавливать их как в больших домах, так и в обычной квартире. Процесс установки конструкции не имеет сложностей. Все части системы скрепляются между собой латунными фитингами, имеющих простую, но надежную конструкцию.

По многим показателям технология монтажа трубы с гофром схожа с установкой металлопластиковой трубы с использованием компрессионных фитингов. Однако даже в сравнении с этим материалом она выглядит проще.

Единственное, чем следует руководствоваться при выборе гофрированных нержавеющих труб «Кофулсо» или любой другой компании, это то, что фитинги необходимо приобретать от производителей, рекомендованных изготовителем труб. Попытка немного сэкономить за счет установки фитингов неизвестной компании не увенчается успехом, ведь из-за этого при эксплуатации системы трубопровода может возникнуть аварийная ситуация.

Теперь мы расскажем о технологии монтажа системы:

• К оборудованию (кранам, смесителям) и другим сантехническим приборам фитинги подключаются с использованием классических полимерных или резиновых прокладок, которые обычно входят в комплект поставки. Перед их установкой стоит убедиться в том, что накидная гайка со стороны подсоединения гофрированной трубы не затянута.
• Затем при необходимости можно разрезать трубы любым имеющимся под рукой инструментом, но правильнее всего это делать с использованием специального роликового трубореза. Не забудьте проверить кромку изделия, она должна быть гладкой и не иметь заусениц (при наличии их удаляют).
• Вставьте трубу в фитинги и прикрутите накидную гайку.
• После можно придать трубопроводу необходимую форму и прикрепить его к поверхности при помощи специальных элементов.
• После завершения процесса установки в систему подают воду и проверяют работу конструкции под давлением. В случае обнаружения протечки, подтяните накидные гайки фитингов.

По опыту можно сказать, что на установку трубопроводных конструкции из гофрированных нержавеющих изделий уходит в несколько раз меньше времени, чем на монтаж систем водоснабжения и отопления из иных материалов. Выбирая тип труб для обустройства водопровода, не приходите мимо труб с гофром.

Недостатки гофрированных труб

Как и у любого другого материала, у нержавейки с гофром есть свои минусы. И их не так мало. При относительно высоком уровне устойчивости к механическим повреждениям труба не может выдержать сильного воздействия, поэтому в тех местах, где возможны сильные удары, нужно применять защитных кожух. Внешний вид труб довольно приятен, но и его нужно постараться вписать в общий дизайн помещения.

Хотя, по правде говоря, в инженерных сетях поистине привлекательные изделия почти не встречаются. Как и все виды разъемных фитингов, латунные для нержавеющей стали нельзя скрепить «намертво», они нуждаются в регулярном обслуживании (проверки герметичности, подтяжке при необходимости, замене вкладки). За счет неровной внешней поверхности трубы с гофром достаточно проблематичности очищать, ведь в складках скапливается пыль. Обычной тряпкой совершить этот процесс не получится, как минимум, понадобится щетка. Этот довод является еще одним камнем в пользу использования защитных кожухов и коробов, а также скрытой укладки. Другим минусом, которым по-нашему по мнению обладают гофрированные трубы, является невысокий уровень стойкости к некоторым химическим элементам. В сочетании с электропроводностью, это может привести к химической или электрохимической коррозии.

Решить эту проблему можно, если при укладке в стены или пол использовать химически нейтральные экраны (метод подойдет и для теплых полов). В закрытой отопительной системе это не требуется, так как среду в ней контролировать легко. Для предотвращения возникновения аварийной ситуации из-за блуждающих токов понадобится заземление, а также диэлектрические прокладки. В конце концов гофрированные трубы из нержавейки обдают высоким коэффициентом теплопередачи, поэтому использование этих изделий в неотапливаемых помещениях нежелательно, ведь главной задачей водопроводных и отопительных систем являет доставка транспортируемого вещества до оборудования с минимальными потерями тепла. Труба из «нержавейки» плохо справляется с этой задачей, в некоторых случаях её даже используют в качестве радиатора. Но и с этой проблемой можно справиться, попросту завернув конструкцию в слой изолятора.

Популярные производители труб с гофром

На российском рынке в основном представлены компании из Южной Кореи:

• Kofulso. Безусловно самая известная компания в своем роде. Профессионалы говорят, что она производит изделия наилучшего качества, да и появилась фирма на рынке самой первой. Такая популярность не могла не сказаться на стоимости продукции, но она стоит того.
• Lavita. Изделия этой компании служат достаточно хорошо, однако иногда возникают проблемы с фитингами (2-3 раза на 100 экземпляров). В некоторых случаях при затяжке кольцо из металла прорезает стенку, но и стоят эти трубы дешевле первого варианта.
• Hydrosta. Стоит примерно столько же, сколько и Lavita. От владельцев поступают жалобы на фитинги, они протекают примерно в 5-7 разах на 100 штук.
• Neptun. Довольно новая компания на нашем рынке, полноценных отзывов о ней пока что нет.
• Meibes. К качеству продукции этой компании претензий нет, но цена изделий слишком высокая при таких же параметрах, что и у других производителей.

Есть у гофрированных труб один неявный плюс: пока что их не подделывают. Скорее всего, это происходит из-за того, что для производства требуется специальное оборудования, а технология изготовления достаточно сложна. С другой стороны, рынок нержавеющих труб с гофром только начал развиваться и ажиотажа на эти изделия пока что не наблюдается.

Фитинги для гофрированных труб из нержавеющей стали

Сегодня для монтажа трубопроводов разного направления еще применяют стальные гофрированные трубы. Для их качественного соединения потребуется использовать фитинги для гофрированных труб из нержавеющей стали.

Они используются как соединяющие элементы во время установки горячего и холодного водоснабжения, отопительных трубопроводов, в конструкциях водного пожаротушения, а так же в технологических трубопроводах.

Сегодня часто можно встретить инженерную систему, которая монтируется с применением нержавеющих гофрированных труб, которые были изобретены японскими специалистами еще в 80-ом году прошлого века.

Чтобы правильно оформить стык такого трубопровода, лучше использовать латунные фитинги для гофрированных труб из нержавеющей стали, что смогут обеспечить качество соединения для любой климатической зоны при сравнительно небольшой цене (среди своих аналогов).

Общая информация о гофрированных изделиях из стали

Сегодня высокие требования предъявляются не только качеству строительства зданий, но и проведению соответствующих коммуникаций.

Гофрированная труба из нержавеющей стали зарекомендовала себя с хорошей стороны и пользуется спросом среди покупателей на строительном рынке.

Такие изделия часто используют не только для прокладки новой системы, но и для замены изношенных участков труб в старых помещениях во время проведения ремонтных и реставрационных работ.

Их используют часто благодаря высокому качеству и долговечной эксплуатации. Также к ее преимуществам можно отнести:

• стойкость к гидроударам;
• легкая гибкость;
• стойкость к низким температурам (замораживанию);
• не подвергается коррозии и не задерживает на своих стенках никаких отложений грязи известковых осадков;
• экологичность и не требует проведения очистительных процедур в процессе монтажа трубопроводов для пищевых жидкостей;
• не требует постоянной проверки относительно возможных порывов и протечек;
• соединительные муфты выдерживают внутреннее давление системы до 60 атмосфер, а труба до 200 атмосфер;
• монтаж не предполагает использование сложных слесарных инструментов.

Характеристика фитингов

Фитинги для гофрированной нержавеющей трубы призваны соединять составляющие элементы трубопровода при этом изменять движение потоков и формировать ветки системы. Они делятся на резьбовые и приварные.

Первые отличаются нанесенной на их внутреннюю или внешнюю поверхность резьбой. За счет ее и происходит фиксация.

Резьбовые фитинги отличаются от приварных тем, что могут совершать обратный демонтаж конструкции, но они не рекомендуются к использованию в системах с высоким внутренним давлением жидкости или пара.

Для этого случая лучше использовать сварные фитинги из нержавейки, которые выдерживают и высокие температуры и давление.

Приварные соединительные элементы для гофрированных труб, изготовленных с использованием нержавеющей стали, гарантируют получение герметичного и надежного соединения частей трубопровода. Как уже было сказано выше, такое крепление проводится посредством сварки.

Разновидности соединительных фитингов с нержавейки

Фитинги с нержавейки разделяются по следующим типам изготовления:

1. электросварные, содержащие нескольких частей;
2. бесшовные – производятся на заводах методом литья и продаются цельными.

Помимо этого приварные и резьбовые соединительные элементы содержащие нержавеющую сталь разделяются по типу применения на:

1. переходники, которые помогают произвести соединение с сечением разных размеров;
2. отводы, что помогают изменить направление внутреннего потока;
3. тройники используются для разветвления коммуникаций.

Стальные фитинги являются идеальным соединительным элементом для гофрированных изделий, они без проблем подключают их к арматуре и к другому оборудованию.

Важно, что соединительные металлические элементы отличаются гигиеничностью, они легко приводятся в порядок и не боятся никаких дезинфицирующих веществ, поэтому часто применяются в водопроводах школ, детский учебных учреждений, больниц и т.п.

Они могут изменять движения потока жидкости или пара в водопроводе и по надобности сформировать несколько ответвлений от главной трубы.

Стальные фитинги для гофрированных изделий, сделанных с использованием нержавеющей стали, которые встречаются на наших строительных рынках, могут выдержать широкий диапазон температур от -30 до +230 градусов при давлении до 16 бар.

К неоспоримым достоинствам данных соединительных элементов с нержавейки можно отнести:

• многофункциональность и эстетичный внешний вид изделия. Благодаря таким характеристикам уже на протяжении многих лет эти детали используются в дизайнерских интерьерах самых известных архитекторов;
• безопасность и надежность при полной экологичности;
• долговечность, так как нержавейка отличается большим сроком службы, чем другие металлы, которые поддаются коррозии, что в итоге значительно уменьшает время их эксплуатации;
• сплав отличается высокой прочностью и стойкостью к механическим повреждениям;
• они не имеют зауженных сечений, поэтому не тормозят движение транспортируемой жидкости или газа.

Гофрированные трубы и фитинги

Нержавеющие трубы и соединительные элементы для ее монтажа при правильной эксплуатации можно использовать длительное время.

И важно то, что труба может гнуться, не принося урон всей коммуникации. В ней не образуются со временем микроскопические трещины, а так же напрочь отсутствует механическое напряжение.

Свойства материалов позволяет противостоять плесени, грибкам, грызунам, а гибкость – смене давления, и как следствие возможным гидроударам.

Данной коммуникации безразличны внутренние и наружные перепады температур, так как это все компенсируется за счет возможности расширения или ее сжатия.

Используя гофрированные трубы из нержавейки в водопроводной системе можно не ставить специальные очистительные приборы.

В таком трубопроводе внутренняя сторона составляющих элементов полированная, поэтому не задерживает на себе никаких осадков, плесени и других отложений.

Универсальный внешний вид позволит сочетать все элементы из нержавейки с любым даже самым изысканным дизайном интерьера.

Монтаж стальных гофрированных труб и фитингов проводится легко даже в труднодоступных местах. Установка занимает считанные минуты.

В результате все можно скрыть под штукатуркой в бетонной стяжке, что говорит о надежности и долговечности конструкции.

Если нужно уменьшить или обрезать составляющие системы это можно сделать ножом по металлу, труборезом или используя «болгарку». Выбор необходимо делать ориентируясь на диаметра сечения.

Установка фитинга на гофротрубу из стали

Если для установки системы отопления в доме выбрана гофротруба, то для их соединения лучше использовать латунные или стальные фитинги, внутри которых присутствует силиконовая прокладка и гребенчатое кольцо.

Таким образом, данный соединительный инструмент позволяет достигнуть максимальной герметичности, а отсутствие шва повышает в разы безопасность соединения и его надежность.

Принцип соединения заключается в том, что силиконовая прокладка плотно прилегает к основанию трубы и обжимает ее внутри фитинга, а при затягивании гайки на корпусе кольцо осуществляет дополнительную фиксацию соединения.

Таким образом, общая нагрузка распределяется равномерно, не фиксируясь на одной точке. При таком креплении труба не имеет возможности освободиться и как-то выскочить даже в случае высокого внутреннего давления, температуры или повышенной вибрации.

Помогает фитингу и сама конструкция гофрированной трубы, которая имеет возможность частично сгладить любые неблагоприятные воздействия. При эксплуатации системы подтяжка соединительные муфт не требуется.

Торговые сети, которые занимаются продажей сантехники, предлагают покупателям огромный выбор различных фитингов сделанных с использованием стали, латуни и других материалов, для монтажа трубопровода.

Фитинги для гофрированных труб из нержавеющей стали представлены самых разных размеров и конфигураций, что дает возможность подключить гофротрубу к любой инженерной сети. Главное правильно все подсоединить и тогда конструкция будет служить верой и правдой на протяжении долгих лет!
