Калибратор для металлопластиковых труб — назначение и инструкция по работе

Трубопроводы из сшитого полиэтилена с армировкой алюминием широко применяют в системах отопления индивидуальных домов. При их монтаже обязательно используют калибратор для металлопластиковых труб.

Существует несколько разновидностей приспособлений для калибровки, каждое из них призвано обеспечить высокое качество монтажных работ. Чтобы определиться с выбором калибратора, полезно изучить принцип его работы и предлагаемые на рынке модели.

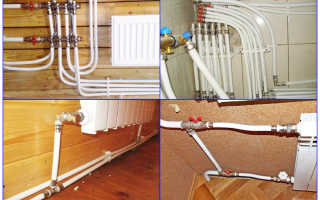

Рис. 1 Металлопластиковые трубы в системе отопления

1. Что такое металлопластиковая труба и ее размеры
2. Калибратор металлопластиковых труб — назначение
3. Технологии соединения металлопластиковых труб
4. Обжимные пресс — фитинги
5. Компрессионное муфты
6. Пуш-фитинги
7. Калибратор для металлопластиковых труб — разновидности
8. Калибратор-вальцеватель
9. Калибратор фаскосниматель для металлопластиковых труб
10. Калибратор фаскосниматель под шуруповерт
11. Работа с калибратором

Что такое металлопластиковая труба и ее размеры

Для изготовления труб был разработан термостойкий полиэтилен с дополнительными молекулярными связями, получивший название сшитый.

Другую разновидность модифицированного полиэтилена называют термостойкой. Из этих двух материалов изготавливают трубы для теплых полов, обладающие высокой гибкостью и эластичностью. Однако они имеют существенные недостатки, а именно значительный коэффициент линейного удлинения при высоких температурах и высокую кислородопроницаемость.

Для борьбы с отрицательными свойствами была разработана технология введения в структуру трубной оболочки из модифицированного полиэтилена дополнительного алюминиевого слоя. Это позволило значительно снизить тепловое линейное расширение труб, увеличить коэффициент их теплопроводности, что особенно важно для теплых полов, и свести к нулю диффузию кислорода сквозь стенки.

Трубы из металлопласта (МП) более прочные и жесткие в сравнении со сшитым полиэтиленом. Их основным методом монтажа вместо натяжных фитингов стали обжимные пресс-муфты.

Рис. 2 Трубы из металлопласта

Типовая пресс — муфта представляет собой штуцер, к корпусу которого прикреплена гильза. При монтаже фитинг вставляют в МП-трубу, при этом ее оболочка находится между внутренним штуцером и наружной гильзой.

Чтобы фитинг плотно прилегал к стенкам изнутри и снаружи (это при обжиме обеспечит надежное, долговечное и прочное соединение), стенки МП-трубы должны иметь фиксированную толщину с минимальной погрешностью.

Этим металлопластиковая труба и отличается от других трубных полимеров. Ее внутренний и наружный диаметр строго фиксирован и соотносится следующим образом:16 — 12, 20 — 16, 32 — 26, 40 — 32, 50 – 40 мм.

То есть толщина стенки у 16-ой и 20-ой МП-трубы всегда равна 2 мм, у 32-ой — 3 мм, у 40-ой 4 мм.

Рис. 3 Примеры работы с калибраторами для металлопластиковых труб

Пресс клещи для металлопластиковых труб – виды, модели, как пользоваться. В статье рассказывается про способы соединения металлопластиковых труб, про виды и популярные марки пресс-клещей, а также, технология опрессовки труб ручными клещами!

Калибратор металлопластиковых труб — назначение

При монтаже металлопластиковых труб в случае отсутствия специального инструмента их иногда обрезают ножовкой по металлу. При этом кромки остаются острыми и рваными, торец не перпендикулярен центральной оси, что неприемлемо для качественного монтажа.

Поэтому все монтажники пользуются специальными ножницами для резки пластиковых труб. После обрезки специальным инструментом торец располагается под прямым углом к центральной оси, кромки не имеют заусенец. Однако этого недостаточно для высококачественного монтажа и требуется использование калибратора, который выполняет следующие функции:

• Исправляет геометрию МП-трубы. Дело в том, что при обрезке, особенно затупленными ножницами, они создают давление на стенки. В результате трубная оболочка меняет свою форму на овальную и нуждается корректировке для придания ей круглого сечения.
• Развальцовывает внутренние стенки. Любая МП-труба имеет определенные погрешности в размерах при изготовлении. К тому же после обрезки ножницами ее внутренние стенки слегка сжимаются. Применения калибратора позволяет привести внутренний диаметр МП-трубы к точному стандартизированному размеру. Это облегчит вставку фитинга внутрь.
• Снимает внутреннюю фаску. После обрезки ножницами внутри стенки остается острая кромка. Она может повредить кольцевые резиновые прокладки, которые обычно одевают на внутренний штуцер фитинга. К тому же при наличии острой кромки довольно сложно вставить штуцер в трубу. Срезание кромки до фаски решает все эти проблемы. Резиновая прокладка избегает прорезания острой кромкой, а в МП-трубу при скошенных стенках легче вставлять фитинговый штуцер.

Рис. 4 Методы соединения труб из металлопласта: пресс-муфтами, компрессионными фитингами, пуш-фитингами

Технологии соединения металлопластиковых труб

Отличительная особенность труб из металлопластика — их высокая жесткость и прочность при относительно эластичных наружных и внутренних стенках. Это позволяет использовать при их монтаже несколько методов соединения.

Обжимные пресс — фитинги

Это основной метод стыковки МП-труб, обеспечивающий высокую надежность долговечность, и прочность. После прессового соединения трубопровод можно помещать в штробы и замазывать штукатурными растворами, пряча в стены.

Для закрепления фитинга его вставляют внутрь трубы, после чего верхнюю гильзу обжимают специальными клещами.

Компрессионное муфты

При монтаже внутрь трубы вставляют штуцер типа елочка с резиновыми кольцевыми прокладками, а снаружи на оболочку помещают сухарь (кольцо с прорезью) с накидной гайкой. После закручивания гайки сухарь сдавливает трубную оболочку, прижимая ее внутренние стенки к штуцеру. Благодаря алюминиевой армировке оболочка деформируется и сохраняет надежное, долговечное и жесткое соединение с фитингом.

Пуш-фитинги

Пуш-фитинг — одна из последних разработок зарубежных фирм-производителей. Приспособление представляет собой компрессионный фитинг особой конструкции.

Для закрепления МП-трубы достаточно вставить в фитинг ее торец до щелчка. Процедура занимает несколько секунд, соединение в зависимости от торговой марки может быть разборным и неразборным.

Рис. 5 Калибраторы-вальцеватели для металлопластиковых труб

Калибратор для металлопластиковых труб — разновидности

На рынке не так много моделей калибраторов для труб из металлопластика. В основном они рассчитаны на самые ходовые трубные наружные размеры 16, 20, и 26 мм.

Калибратор-вальцеватель

Простейшее приспособление Т-образной формы, представляет собой ручку, перпендикулярно которой расположен стержень с сегментами разных диаметров.

Калибратор-вальцеватель может быть выполнен полностью из пластика или с металлическим калибрующим стержнем. Стандартный недорогой калибр для металлопластиковых труб рассчитан на вальцовку изделий с наружными диаметрами 16, 20, 26, и 32 мм.

Существуют специальные насадки для вальцевания с хвостовиками для закрепления в патронах электроинструмента. Их применение позволяет механизировать и ускорить ход выполнения монтажных работ.

Рис. 6 Калибраторы-фаскосниматели для металлопластиковых труб

Калибратор фаскосниматель для металлопластиковых труб

Приспособление выполнено в виде трехлучевой звезды с ножами у оснований. Популярный у всех монтажников многофункциональный калибратор сделан из пластика и рассчитан на работу с МП-трубами наружными диаметрами 16, 20, и 26 мм.

Калибратор фаскосниматель под шуруповерт

Устройство имеет вид металлического цилиндра с хвостовиком для зажима в патроне перфоратора, дрели или шуруповерта. При его использовании одновременно с калибровкой снимается фаска.

Насадку используют профессиональные монтажники металлопластиковых трубопроводов, ее применение позволяет значительно увеличить скорость работ. Для разных МП-труб используется отдельные приспособления под диаметр 16, 20, 26 и 32 мм.

Рис. 7 Калибраторы под шуруповерт

Какими бывают фитинги для металлопластиковых труб, особенности монтажа. В статье рассказывается про варианты соединения металлопластиковых труб, виды фитингов, обзор лидирующих производителей и инструкция по монтажу.

Работа с калибратором

Для работы с трубами чаще других применяют трехлучевой калибратор с ножами. Если используют калибратор металлопластиковых труб своими руками, поступают следующим образом:

• Обрезают трубу ножницами, стараясь точно выдержать перпендикулярное положение кромок относительно центральной оси.
• Вставляют калибратор внутрь трубы, постоянно проворачивая его вокруг своей оси.
• После контакта внутренней кромки с ножами делают несколько полных поворотов калибратора и вытаскивают приспособление из МП-трубы. На этом калибровка и снятие фасок считаются завершенными.

Рис. 8 Стоимость калибраторов

Калибратор для труб с фаскоснимателем является незаменимым прибором при монтаже МП трубопроводов, способствующим повышению качества соединений. В торговой сети реализуют довольно широкий ряд этих недорогих приспособлений для ручной и механической калибровки.

Калибратор для металлопластиковых труб, что это? Инструкция +Фото и Видео

Для обустройства водной магистрали и теплоснабжения используются в своем большинстве изделия из металлопластика.

Правильное соединение гарантия качественной системы.

Чтобы облегчить стыковку применяется калибратор для металлопластиковых труб.

Виды калибраторов

Калибратор для развольцовывания

При установке труб необходимо снять фаску, то есть срезать под определенным углом внутреннюю часть края изделия, чтобы оно точно и плотно соединялось с фитингом.

Произвести данную манипуляцию без специального приспособления практически не возможно. Калибратор с фаскоснимателем предназначен для этой функции. Он сохраняет геометрическую форму трубы и снимает фаску под требуемым углом.
Изготовлен инструмент из пластика и металла, оснащен специальными ножами.

Калибратор пластиковый для восстановления геометрической формы трубы.

После резки изделия из металлопластика часто теряют свою форму, что ведет к нарушению качества соединения. Для удаления геометрических погрешностей используется данный инструмент. Производится изделие из высокопрочного пластика, который не подвержен стиранию.

Назначение

Любой вид калибратора предназначен в первую очередь для восстановления первоначальной формы трубы и удаления всех неровностей. Для улучшения соединения с переходниками используются фаскосниматели (калибраторы с ножами).

В большинстве случаев, производители в универсальном калибраторе, объединяют самые распространенные диаметры 12мм-32мм.. В одном инструменте могут быть штуцеры диаметром 10мм,1 2мм, 14 мм, 16мм, 20мм, 26мм.

Также выпускаются инструменты из металла, для устранения заминов на трубах. Они более простые и менее функциональные. Но обладают преимуществом, металл материал прочный и нарушить его целостность достаточно сложно, хорошая терпимость к высоким температурам.

Как работает калибратор

Применение инструмента не требует специальных навыков. Достаточно вставить штуцер инструмента в трубу и несколько раз провернуть калибратор.

Важно! Срез трубы обязательно должен быть сделан под углом 90%. Калибратор вводится ровно вдоль оси, так чтобы ножи легли на внутренние стенки детали.

Рекомендации по применению

• Диаметр инструмента обязательно должен быть идентичен сечению трубы.
• Следует следить за остротой ножей, их периодически натачивают мелким напильником или шлифовальной шкуркой.
• Не допускать сильного нагрева калибратора, хранить в защищенном от солнца месте.
• Возникновение на штуцере, каких либо механических повреждений недопустимо.

Критерии выбора инструмента

Инструмент на первый взгляд очень простой и ни чего особенного в нем нет, но именно от него зависит, насколько качественно будет произведен монтаж металлопластиковой магистрали.

По этой причине приобретая калибратор, следует обратить внимание на несколько деталей:

• Отдавайте предпочтение зарекомендовавшим себя производителям. Использование не качественных материалов при изготовлении инструмента повлечет за собой массу проблем при эксплуатации, а соответственно и монтаже труб.
• Обратите внимание на поставщика. Не правильное хранение изделия может привести к повреждениям штуцера.
• Определитесь с типом калибратора. Универсальный или с фаскоснимателем.
• Самый основной показатель – это сечение трубы. В соответствии с ним выбирается и инструмент.

Рекомендация

Если никогда ранее не пользовались данным инструментом, то помимо ознакомления с предложенной инструкцией, посмотрите обучающее видео, где наглядно покажут, как и что выполнять.

Калибратор для металлопластиковых труб: разновидности, устройство и принцип действия

Металлопластиковые трубы — это один из самых популярных вариантов для монтажа водопроводных и отопительных коммуникаций. Они отличаются высокими эксплуатационными характеристиками, среди которых: устойчивость к коррозии, резистентность к температурам, простота монтажа. Для их установки используют специальные инструменты. Одним из таковых является калибратор для металлопластиковых труб.

Чтобы соединение металлопластиковых труб было надежным, необходимо обработать их торцы калибратором

Основные характеристики

Калибратор — это специальное устройство, которое выполняет три основные функции:

• калибровка;
• снятие фаски;
• корректировка формы торца трубы после разрезания и прочих операций.

Эти мероприятия позволяют подготовить металлопластиковые трубы к монтажу соединительных элементов. Для стыковки, как правило, используются обжимные фитинги или же пресс-модели.

На сегодняшний день можно встретить несколько видов этого устройства, которые используются для труб с разными показателями сечения. При выборе калибратора рекомендуется обращать внимание на его маркировку. Диаметр приспособления может быть 12, 16, 20, 26, 33 мм.

Такие приспособления способствуют постепенному переходу между элементами трубопровода, которые имеют разный размер. В состав калибратора входят следующиедетали:

• корпус, выполненный из полипропилена (ПП);
• пластинка с режущим краем (нож).

Рассмотрим основные достоинства использования такого приспособления при монтаже металлопластиковых конструкций:

• компактность;
• экономия за счёт того, что исключается обрезка неровных торцов деталей трубопровода;
• простота монтажа;
• высокая скорость выполнения работы;
• надёжность устройства.

Подобные устройства изготавливаются из разных материалов и могут иметь отличия в конструкции

А также стоит отметить, что устройство выполняется симметрично для удобного выполнения работы. Использование калибратора позволяет упростить монтаж трубопроводной конструкции и провести его максимально правильно.

Принцип работы устройства

Калибровка металлопластиковых труб выполняется в определённой последовательности. В первую очередь необходимо обрезать деталь трубопровода под прямым углом к её продольной оси. Рез должен быть максимально вертикальным, так как от этого зависит качество соединений и, соответственно, эксплуатационные характеристики всей коммуникации. Если вы не хотите в будущем получить протечку в месте соединения, то тогда необходимо строго придерживаться этого правила.

Важно! Штуцер приспособления должен вводиться строго вдоль оси. Любые отклонения недопустимы.

Помимо этого, категорически возбраняется использовать калибратор при монтаже коммуникаций, показатели сечения которых отличаются от допустимых для использования этого устройства. Калибратор можно использовать для металлопластиковых, а также пластиковых труб из полиэтилена (ПЭ).

Труба надевается на выступ калибратора подходящего диаметра, после чего инструмент несколько раз проворачивают вокруг оси

Надвигать трубу на штуцер разрешается до момента, пока пластинка с режущим краем не врежется в материал внутреннего слоя. Далее инструмент вращают вокруг своей оси несколько раз. Компании, которые производят эти устройства, гарантируют качественную работу калибратора только в случае, если соблюдены все условия хранения, транспортировки и монтажа.

Виды калибраторов

На сегодняшний день существует два основных вида калибраторов, которые используют при монтаже металлопластиковых труб:

• пластмассовые;
• устройства с фаскоснимателем.

1. Пластмассовые. Такие калибраторы применяются для проведения развальцовки металлопластиковых труб. А также с помощью них можно выполнить выравнивание овальных концов металлопластиковых деталей трубопровода, которые появляются в процессе разрезания труб. Выравнивание посредством калибратора способствует правильной установке соединительных фитингов. Пластмассовые устройства производятся из прочного, высококачественного пластика, который, кроме всего прочего, устойчив к истиранию.
2. Устройства с фаскоснимателем. Применяются для развальцовки металлопластиковых труб, а также для снятия с них фаски. С помощью таких приспособлений проводится установка соединительных элементов и устраняются нежелательные заусенцы с торцов труб, а также они (как и предыдущий вид) используются для выравнивания овальных концов металлопластиковых труб.

Устройство, оснащенное ножами, работает и как калибратор, и как фаскосниматель

Оба этих типа применяются при монтаже металлопластиковых коммуникаций. Калибраторы с фаскоснимателем для металлопластиковых труб обеспечивают высокую точность установочных работ. Выбор устройства зависит от показателя сечения труб, а также от особенностей монтажных работ.

Рекомендации по эксплуатации

Существует несколько важных правил, на которые стоит обратить внимание перед использованием калибратора:

• такое приспособление, как калибратор для труб, категорически запрещено эксплуатировать при установке коммуникаций из металлопластика, показатели сечения и размеры которых не соответствуют указанным на маркировке устройства;
• запрещено использовать это устройство для выпрямления металлопластиковых труб;
• после выполнения 250 мероприятий по калибровке ножи инструмента затупляются. Поэтому их необходимо периодически натачивать до нужного состояния. Для этой процедуры отлично подойдёт надфиль или обычная наждачная бумага. После этого их можно использовать для дальнейшей калибровки.
• штуцеры калибратора следует беречь от механических повреждений и воздействия высоких температур. Так как это может повлиять на его эксплуатационные характеристики.

Важно! Хранить калибратор желательно в тёмном месте, чтобы исключить попадание на него прямых солнечных лучей.

Монтаж металлопластиковых коммуникаций с помощью калибратора производится довольно просто. Поэтому не составит труда усвоить правильный алгоритм выполнения работы.

Устройство, снимающее фаску, может потребовать заточки через некоторое время

Специалисты рекомендуют перед непосредственным монтажом трубопроводной конструкции с использованием калибратора, посмотреть специальные обучающие видео на эту тему. Это позволит избежать нежелательных ошибок и провести правильный монтаж металлопластиковой коммуникации.

Правильная работа с калибратором

Научится использовать данный инструмент довольно просто. Для работы с ним не требуется никаких специальных строительных знаний, однако, необходимо быть внимательным и изучить принцип его действия, а также некоторые нюансы монтажа.

Рассмотрим основные этапы работы с этим приспособлением:

1. Вначале необходимо убедиться, что срез металлопластиковой трубы выполнен под углом 90°.
2. выполнить проверку на совместимость калибратора к конкретному диаметру труб.
3. После этого нужно вставить штуцер устройства в трубу. Любые перекосы при этом недопустимы, так как неправильное положение этого приспособления влечёт за собой протечки в местах соединений труб в будущем.
4. Затем необходимо проверить, попадают ли острые края ножей на внутреннюю фаску.
5. В конце производятся повороты прибора вокруг его оси.

Таким образом и выполняется правильная калибровка труб. Калибратор способствует надёжному и качественному соединению труб с помощью фитингов. Однако это возможно только при соблюдении всех правил по хранению, транспортировке и монтажу.

В случае если вы не уверены, что сможете произвести правильный монтаж металлопластикового трубопровода с использованием калибратора, рекомендуется обратиться к специалистам.

Назначение калибратора металлопластиковых труб — рекомендации по применению

Для изготовления систем горячего, холодного водоснабжения и отопления применяют металлопластиковые трубы. Они устойчивы к механическим повреждениям и перепадам температуры. Соединение отрезков металлопластиковой трубы проводится с использованием специализированных фитингов. Деталь неподвижно зажимается с помощью гайки или развальцованной гильзы. Чтобы прижать поверхности и не повредить резиновые манжеты, используют калибратор.

Виды калибраторов

Чтобы определить, для чего нужен калибратор для металлопластиковых труб, необходимо рассмотреть его виды. По форме продукция разных производителей отличается. По материалу изготовления калибраторы для металлопластиковых труб можно разделить на две группы:

1. Металлические. При изготовлении используют алюминий, сталь, латунь и т. д. Инструмент такого типа устойчив к механическим повреждениям и имеет большой срок службы.
2. Пластиковые. Удобны в работе благодаря легкому весу. При применении следует избегать ударов, механического воздействия на инструмент. Пластиковые калибраторы хрупкие.

По назначению различают инструмент для восстановления геометрии или развальцовки трубы. Это учитывают при выборе.

Калибратор для развальцовывания

Фитинги изготавливают из латуни. Чтобы избежать протечки, штуцер фитинга оснащают двумя резиновыми манжетами. Они заполняют пространство между латунной деталью и трубой.

Диаметра трубопровода недостаточно для нормального вхождения штуцера с манжетами. При попытке установить фитинг повреждаются эластичные уплотнители. Это делает место стыка негерметичным.

Калибратор для развальцовки металлопластиковых деталей представляет собой предмет конусообразной формы. Помещая его внутрь трубы, увеличивают ее диаметр. Так уплотнители фитинга входят внутрь трубопровода без повреждений.

Чтобы металлопластиковая труба плотно прилегала к латунной детали, необходимо на ее внутренней поверхности срезать фаску.

Для облегчения процедуры в конце конусообразного калибратора производители устанавливают режущий элемент. Обрезка фаски осуществляется путем проворачивания калибратора, помещенного в трубопровод. При этом важным условием является то, что срез металлопластиковой детали должен быть выполнен под прямым углом.

При длительной эксплуатации режущие элементы, установленные на инструменте, затупляются. Для нормальной работоспособности необходимо периодически их подтачивать наждачной бумагой мелкой фракции.

Калибратор пластиковый для восстановления геометрической формы трубы

Производители поставляют металлопластиковые трубы в бухте. Соединение с фитингами требует деления ее на отрезки. При монтаже системы водоснабжения возможна резка следующими методами:

1. Ножовкой по металлу. Получается ровный срез с заусенцами на внутренней и внешней стороне.
2. Ножницами, предназначенными для резки полипропиленовых изделий. Срез получается ровным, но изменяется геометрия. В разрезе деталь имеет форму эллипса.
3. Электрическим лобзиком. Чтобы получить ровный срез, необходимо держать полотно строго перпендикулярно. После резки образуются заусенцы.

Применение для резки углошлифовальной машины с диском по металлу недопустимо. Это обусловлено тем, что при использовании болгарки в месте среза материал подвергается нагреву. Под действием высокой температуры пластиковый слой деформируется.

Пластиковый калибратор для восстановления геометрической формы имеет заостренный край. Его помещают внутрь трубопровода, тем самым делая место среза ровным. После обработки деталь можно соединять с латунным фитингом.

Назначение

Приспособление предназначено для того, чтобы придать срезу металлопластиковой трубы нужную форму. Производители совмещают одновременно несколько конусообразных штуцеров. Это позволяет работать с несколькими диаметрами трубопровода.

Как работает калибратор

Для использования приспособления не требуется наличие специализированного образования. С задачей справится человек, имеющий минимальные технические знания и навыки в проведении ремонта систем водоснабжения. Работа проводится в следующей последовательности:

1. Металлопластиковую трубу обрезают под прямым углом. Для резки используют любой удобный инструмент, кроме углошлифовальной машины.
2. В трубу помещают конус.
3. Прижимая устройство несколько раз проворачивают.

После обработки получается срез правильной геометрической формы. На детали должны отсутствовать заусенцы и повреждения. Это обеспечит плотное прилегание внутренних стенок к эластичным уплотнителям.

Рекомендации по применению

Чтобы получить плотное соединение, необходимо выполнить несколько простых рекомендаций. Так удастся избежать утечки в местах стыка. При монтаже соблюдают следующие правила:

• калибровать срез, расположенный под углом 90 градусов по отношению к поверхности детали;
• проворачивать устройство плавно, без рывков;
• подтачивать снимающие фаску ножи при снижении режущей способности наждачной бумагой;
• не расшатывать приспособление из стороны в сторону при проворачивании;
• не прикладывать больших физических усилий к пластиковому инструменту.

Соблюдение этих правил позволит правильно провести процедуру монтажа.

Критерии выбора инструмента

Для бытового использования можно приобрести пластиковое приспособление с небольшим количеством штуцеров разного диаметра. Материал имеет низкую степень устойчивости к механическим повреждениям. Это ограничивает срок его службы.

В профессиональных целях подбирают инструмент, изготовленный из легких металлических сплавов. При этом обращают внимание на количество штуцеров разного диаметра. Металлические приспособления устойчивы к механическим воздействиям.

Рекомендации

Специалисты рекомендуют при монтаже обратить внимание на несколько критериев:

1. Правильность среза металлопластиковой детали.
2. Соответствие диаметра трубопровода и штуцера.
3. Отсутствие заусенцев или механических повреждений на рабочей кромке.
4. Целостность эластичных уплотнителей, расположенных на фитинге.

Откалибровать и соединить металлопластиковые элементы можно своими руками. Для этого не требуется специализированное образование. При выборе калибратора обращают внимание одновременно на несколько критериев.

Калибровали ли вы самостоятельно трубопровод перед монтажом? Какого типа инструмент при этом использовали? Оставляйте комментарии и делитесь статьей в социальных сетях, добавляйте ее в закладки.

Предлагаем ознакомиться с несколькими видео по теме статьи.

Обзор развальцовки (калибратора) для металлопластиковой трубы.

Инструменты для работы с пластиковыми и металлопластиковыми трубами.

Какие трубы лучше для водоснабжения: обзор и сравнение, виды. Об этом можно почитать в статье по ссылке.

Как использовать калибратор для металлопластиковых труб с фаскоснимателем – правила и особенности

Поскольку металлопластиковые трубы в настоящее время используются достаточно часто, для выполнения ремонтных или монтажных работ домашним мастерам может понадобиться целый ряд инструментов. В данном материале мы расскажем о том, что такое калибратор для металлопластиковых труб с фаскоснимателем, а также какой еще инвентарь может использоваться для резки, гибки и монтажа трубопровода.

Прежде всего, стоит отметить, что благодаря своим хорошим эксплуатационным характеристикам трубы из металлопластика активно применяются для подвода воды, монтажа отопительной системы, а также в других целях. При этом, имея необходимый инвентарь, все строительные работы хозяева могут выполнить самостоятельно – большого умения или опыта при этом не потребуется.

Процесс нарезки трубы

Изначально трубы из металлопластика поступают в продажу в бухтах. Перед монтажом, такие изделия потребуется нарезать на определенные отрезки. Инструментом в данном случае может служить специальный резак, обеспечивающий ровный, перпендикулярный продольной оси надрез, без заусенцев и огрехов.

Если производится нарезка труб маленького сечения для домашнего водопровода, пригодятся ножницы для металлопластиковых труб. Они оснащены особыми клиновидными закаленными лезвиями. Причем работать ими очень просто и удобно.

Обратите внимание на технику резки – в процессе работы инструмент нужно проворачивать вокруг оси трубы, чтобы срез был идеальным.

Для работы с большим количеством трубных изделий, а также, если сечение труб превышает 4 см, целесообразно применять труборез из металлопластика. Он не только сэкономит силы, но и обеспечит идеально ровный и гладкий срез.

Разновидности труборезов таковы:

• в виде ножниц, оснащенных храповым механизмом;
• с телескопической конструкцией, где установлена направляющая каретка и режущий ролик.

Как вариант, если под рукой не оказалось ни одного из перечисленных инструментов, нарезать трубы из металлопластика можно обыкновенной ножовкой по металлу. Однако после такой процедуры края придется зачищать от зазубрин.

Работа с торцами

Поскольку надежность соединения и герметичность трубопровода напрямую зависит от плотности прилегания торцевых частей труб, эти участки нужно тщательно обработать. Для этого и понадобится калибратор для металлопластиковых труб.

Разновидности калибраторов

Различают два основных типа подобных приспособлений:

• калибр для металлопластиковых труб из пластика – он позволяет выровнять слегка деформированные в процессе резки торцы, чтобы можно было легко и без проблем установить фитинги;
• фаскосниматель для металлопластиковых труб – такой калибратор развальцовывает торцевой участок трубы и параллельно снимает с него фаску, чтобы далее можно было монтировать фитинги (подробнее: «Какой фаскосниматель для труб лучше использовать – виды и особенности инструментов и приспособлений»).

Способ использования калибратора

Прежде чем приступать к применению калибратора для труб, стоит убедиться в абсолютной ровности среза.

Далее штуцер инструмента осторожно вводят в полость трубы в направлении продольной оси. Обратите внимание, что положение калибратора должно быть абсолютно горизонтальным, без искоса. И еще один важный момент – производители указывают на своих инструментах диаметры труб, для которых они могут использоваться. Поэтому обработку труб, не предусмотренных инструкцией, выполнять нельзя.

Надевать калибратор на трубы нужно так, чтобы его ножи упирались во внутреннюю поверхность изделия. После этого инструмент несколько раз проворачивают вокруг оси.

Отметим, что ресурс лезвий калибратора без дополнительной заточки рассчитан на 250 применений, если иное не указано в инструкции.

Таким образом, даже выполняя работы с калибратором для металлопластиковых труб своими руками, можно добиться отличных результатов при монтаже трубопровода.

Гибка металлопластиковых труб

В зависимости от конфигурации трубопроводов, достаточно часто нужно выполнять поворот или изменить направление. В случае с металлопластиковыми трубами, можно прибегнуть к процедуре их сгибания. Данные изделия имеют достаточно пластичную структуру, так что можно выполнить монтаж трубопровода различной формы без дополнительных соединений.

Как согнуть трубы подручными средствами

Если вы самостоятельно осуществляете монтаж трубопровода и не запаслись специальным инструментом, можно воспользоваться подручными средствами. В частности, прекрасно подойдет жесткая пружина.

Ее нужно вставить внутрь трубы, предварительно привязав к ней кусок проволоки, чтобы ее можно было вынуть после окончания работ. Итак, пружину проталкивают в трубу вплоть до места будущего изгиба, чтобы ее центр совпадал с серединой сгиба.

Один из концов трубы прижимают к твердому упору, а другой плавно сгибают. После окончания гибки, пружину просто изымают из трубы, потянув за проволоку.

Гибка труб специализированными приспособлениями

Если есть возможность и желание, для выполнения гибки можно купить специнструмент. Трубогиб может быть как ручным, так и с электро- или гидравлическим управлением. Первый – достаточно экономичен, невелик и вполне удобен для применения в домашних условиях. Это оптимальный вариант для одноразового использования.

А вот для профессионального применения следует выбрать более качественный и технологичный прибор. Он позволит контролировать степень и радиус изгиба трубы.

Таким образом, работы по сборке того или иного трубопровода из металлопластиковой продукции можно осуществить довольно качественно и быстро, если обзавестись нужными инструментами для предварительной обработки и монтажа труб.
