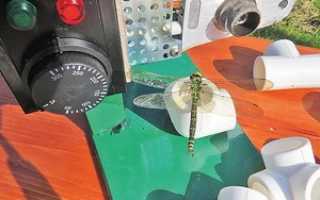

Как сварить полипропиленовые трубы в домашних условиях?

Сварка полипропиленовых труб своими руками: правила пайки для начинающих

Фото: Андрей Дачник

Полипропиленовые трубы широко используются в настоящее время для прокладки водопроводов и трубопроводов систем отопления в частных домах.

При нагреве ППР-труб и фитингов на раструбах сварочного аппарата происходит локальная деполимеризация полипропилена, а при тугом совмещении поверхностей свариваемых труб и их остывании происходит взаимная диффузия материала и реполимеризация. Таким образом, при соблюдении всех тонкостей сварочной технологии свариваемые поверхности труб и фитингов становятся одним целым.

Оборудование для диффузной раструбной сварки полипропиленовых труб

Для работы вам понадобится:

  1. Труборез. Самый распространённый вариант ― это ножницы для резки труб. Однако такой труборез не гарантирует ровный рез и частично может деформировать трубу. Более ровный рез достигается при использовании циркулярного трубореза для пластиковых труб. При отсутствии специального режущего инструмента можно использовать ножовку с мелким зубом и стусло.
  2. Торцеватель. При использовании армированных металлической фольгой труб в системах отопления и горячего водоснабжения для предупреждения расслаивания стенок труб при гидроударах при высоких температурах рекомендуется удалять слой внутреннего фольгирования на протяжении до 2 мм. Также торцеватель позволяет получить ровную фаску среза и удалить возможные заусенцы.
  3. Линейка и карандаш. На трубе необходимо отмерить и отметить рекомендуемую глубину сварки. Если не соблюдать нормы заглубления труб в фитинги при сварке, внутри могут образовываться валики из полипропилена, сужающие просвет труб. Также отметки на трубе и фитингах пригодятся для сварки труб в определенном взаимном положении.
  4. Спиртовые салфетки. Место сварки полипропиленовой трубы должно быть тщательно обеспылено и обезжирено для предупреждения образования капиллярных ходов в толще свариваемого материала.
  5. Сварочный аппарат со сменными раструбными насадками (муфты-дорны). Для большинства случаев подойдёт обычный и недорогой сварочный аппарат с нагревательным элементом мечевидной формы с мощностью до 1 кВт. Такой аппарат может обеспечить сварку труб диаметром до 63 мм. Профессиональные сварочные аппараты отличаются большей мощностью, точностью регулировки температуры. Также профессиональные аппараты позволяют одновременно нагревать две пары раструбов разного диаметра, чтобы не терять время на их замену при сварке труб разного диаметра. Для сварки ППР-труб в труднодоступных местах существуют сварочные аппараты с тонким круглым нагревательным элементом, который может быть расположен как прямо, так и под углом 90 градусов. Раструбы для таких сварочных аппаратов выполнены как единое целое с отверстием для нагревательного элемента между муфтой и дорном. При выборе сварочного аппарата важно обратить внимание, чтобы раструбы в комплекте были покрыты тефлоновым антипригарным покрытием (обозначается как PTFE) для предупреждения налипания пластика на раструбы. В бытовом использовании достаточно двух световых индикаторов нагрева: красного (индикатор работы) и зелёного (индикатор достижения установленной температуры). Рукоятка регулятора нагрева должна иметь чёткую градуировку и хорошую фиксацию в выбранном положении. На подставке сварочного аппарата не будет лишней струбцина: она позволяет закрепить аппарат, чтобы он не двигался при разъёме нагретых труб.

Какие полипропиленовые трубы выбрать?

Для эксплуатации в простых системах водоснабжения в городских условиях можно выбирать ППР-трубы любых производителей. Для холодного водоснабжения используются неармированные трубы, а для горячего водоснабжения ― армированные стекловолокном или фольгой трубы (при нагреве на 10 °C армированные полипропиленовые трубы удлиняются всего на 0,3 мм на каждый погонный метр, а неармированные трубы удлиняются на 1,5 мм).

Также дорогие ППР-трубы имеют армирование из стекловолокна, которое не способствует расслаиванию стенок труб при дефектах сварки, как в трубах с армированием металлической фольгой. Более дорогие ППР-трубы легко отличить по меньшей толщине стенок труб и лучшей эластичности, особенно при охлаждении. Такие трубы лучше противостоят случайному замерзанию в них воды ― растягиваясь без нарушения целостности.

Технология сварки полипропиленовых труб своими руками: обзор способов и нюансов

Хотите отремонтировать или заменить коммуникации, выполненные из полимерных труб? Согласитесь, что совсем неплохо сэкономить на вызове мастера, выполнив сборку нового трубопровода самостоятельно. Но вы не знаете, как можно соединить отдельные элементы системы между собой и что для этого понадобится.

В представленной нами статье подробно описана технология сварки полипропиленовых труб – своими руками соединить их сможет любой начинающий сантехник. Мы расскажем, что нужно учитывать, как пользоваться паяльником для состыковки пластиковых элементов. Подскажем, в каких случаях применяются другие методы.

В помощь начинающему мастеру мы подобрали подробные видеролики, демонстрирующие пошаговый процесс выполнения сварки полипропилена, и фото-иллюстрации.

Трубы и вспомогательные элементы для сборки

Одним из неоспоримых достоинств полимерных труб является простота сборки.

Монтаж элементов можно производить практически везде: прокладывать открытым способом на стенах либо размещать скрыто под полом.

Полимерные трубы выпускаются диаметрами от 20 до 110 мм. Для бытовых целей чаще всего используются изделия размером 20/25/32/40 мм. Область из применения определяет показатель номинального давления материала.

В маркировочной надписи он обозначается буквами «PN»:

  • PN 10 – выбирают для обустройства холодного водоснабжения.
  • PN 16 – используют для холодной воды, но с более высоким напором, а также при обустройстве системы «теплый пол».
  • PN 20 – изделия, единственным ограничителем которых является температурный режим транспортируемой через них жидкостей. Он не должен превышать отметки в 75 °С.
  • PN 25 – универсальные изделия, применяемые для обустройства как «холодных», так и «горячих» систем, температура которых достигает отметки в 90 °С.

В продаже можно встретить полимерные изделия, оборудованные дополнительным армированием.

Главной особенностью полимерных труб является невозможность их изгиба.

Поэтому все изменения траектории прокладываемой магистрали осуществляются только из прямых участков, соединенных между собой вспомогательными фурнитурными элементами:

  • крестовины – для возможности ответвления основного потока;
  • тройники – размножители потоков;
  • муфты – для соединения труб на прямом участке;
  • отводы – для изменений направления трубопровода.

Фитинги могут быть оснащены вплавленной металлической резьбой, которая дает возможность соединять полимерный трубопровод с металлическими элементами.

При выборе вспомогательных элементов следует брать за основу два параметра: внутреннее сечение изделий и толщину их стенок. Эти параметры должны соответствовать техническим характеристикам используемых полипропиленовых труб.

Способы соединения полимерных труб

При состыковке труб, выполненных из полимерных материалов, в зависимости от условий монтажа применяют один из двух способов:

  1. Пайка – предполагает разогрев и состыковку расплавленных концов элементов.
  2. Без пайки – предполагает соединение труб посредством компрессионных фитингов либо же путем реализации так называемой «холодной» сварки.

Второй способ монтажа удобен в том плане, что для его реализации нет необходимости задействовать специальное оборудование. Все работы можно выполнить с использованием простого инструмента – обжимного ключа.

Полипропиленовую трубу с толщиной стенки свыше 4 мм, а диаметром более 50 мм соединяют по методике стыковой сварки:

Инструменты для соединения

Основной инструмент, используемый для соединения пластиковых труб – утюг для сварки. Это своеобразный паяльник, работающий от сети в 220В. Принцип работы устройства довольно прост. Роль нагревательного элемента утюга выполняет сварочный ТЭН, помещенный в металлический кожух.

Он прогревает до заданной температуры плиту, которая накаляет насадки. За поддерживание оптимальной температуры насадок отвечает терморегулятор. Пайке и типичным ошибкам, допускаемым при состыковке полипропиленовых труб, посвящена следующая статья, с которой мы советуем ознакомиться.

В комплекте к утюгу идут нагревающие насадки стандартных размеров. Накаляясь до определенной температуры, они размягчают пропилен до вязкости, которая обеспечит герметичное соединение элементов.

Насадки подбирают в зависимости от диаметра используемых труб:

  • 20-й размер – для труб диаметром в полдюйма;
  • 25-й – для изделий диаметром 0,75 дюйма;
  • 40-й – для элементов сечением 1,25 дюйма.

Поскольку стоимость такого сварочного аппарат довольно высока, а использовать его приходится не так уже часто, нет смысла приобретать оборудование. Инструмент лучше взять на день-два в аренду.

Для высококачественной нарезки и подготовки свариваемых участков лучше всего использовать специальный предназначенный для этого инструмент – труборез. С его помощью можно получить ровный, гладкий и красивый срез.

За неимением трубореза работу можно выполнить болгаркой или ножовкой по металлу. Единственное – на месте среза после таких инструментов остается бахрома. Но ее не составит труда удалить, зачистив полосой наждачной бумаги.

Помимо основных инструментов для проведения работ потребуются также:

  • угольник;
  • строительная рулетка;
  • простой карандаш или маркер.

Планируя соединять трубы методом «холодной» сварки, необходимо заранее приобрести термоактивный клей, изготовленный на основе полиэфирной или эпоксидной смолы, либо же его термопластичный аналог, произведенный на основе каучука.

Читать еще:  Труба с полностью сплющенным гратом что это?

Основные этапы технологии пайки

Ключевыми условиями успешного монтажа водопроводной или отопительной системы из полимеров являются тщательный расчет требуемого материала и грамотно выполненная сварка элементов.

Этап #1 — расчет материала и комплектующих

Чтобы облегчить себе работу, минимизировав тем самым ошибки при монтаже, первым делом необходимо начертить схему будущей системы, указав на ней число поворотов и разветвлений. При просчете количества труб к каждой длине отрезка следует прибавить по 25-40 мм, затрачиваемых на «провар».

Если вам еще не приходилось сваривать полипропиленовые трубы, опытные специалисты рекомендуют и вовсе приобрести несколько отрезков труб для предварительной тренировки. Такие затраты и по цене выйдут недорого и позволят избежать грубых ошибок при монтаже системы.

Особенностью полипропиленовых труб является возрастание коэффициента линейного расширения под действием высоких температур.

Как результат: при нагревании или возрастании давления внутри системы трубы удлиняются и с течением времени начинают провисать. Чтобы предупредить это явление, при прокладке участков длиной свыше 4-5 метров потребуется также задействовать компенсаторы.

Компенсаторы устанавливают как на горизонтальные, так и на вертикальные участки, монтируя их между двумя неподвижными опорами. При необходимости можно приобрести и компенсаторы особой модификации, которые могут устранять линейное расширение на угловых сгибах трубопровода.

Выясним, как правильно сваривать полипропиленовые трубы, чтобы в местах соединений не было протечек.

Этап #2 — пайка элементов трубопровода

Вкратце суть технологии сварки полипропиленовых труб заключается в том, что под действием высокой температуры концы состыковываемых элементов разогревают и путем плотного прижатия друг к другу соединяют.

Перед началом работ отрезанные на указанную длину куски труб избавляют от неровностей и заусениц. Если в трубе предусмотрена прослойка внутреннего или внешнего фольгирования, ее необходимо предварительно зачистить торцевателем, оснащенным хорошо заточенными и отрегулированными ножами.

При выполнении зачистки с использованием торцевателя трубу необходимо заглубить в инструмент до упора.

Работу по сварке пластиковых труб своими руками выполняют в такой последовательности:

  1. Подключают паяльник для ПП труб к электропитанию с тем, чтобы разогреть оборудование до оптимальной температуры в 260-270 °С.
  2. Подлежащие соединению отрезки труб одновременно надевают на насадки, обеспечивая максимально ровное вхождение. Эту работу следует выполнять быстро и уверенно.
  3. Выдержав указанное в инструкции время, пока фитинги и концы труб расплавятся, извлекают элементы из нагревательных насадок.
  4. Состыковывают расплавленные концы между собой, аккуратно вжимая друг в друга в течение 15-20 секунд.
  5. Скрепленные детали оставляют в статичном положении с тем, чтобы шов полностью остыл, а соединение стало монолитным.

Определить продолжительность нагрева можно из прилагаемой к оборудованию инструкции или воспользовавшись приведенной ниже таблицей.

Пренебрегать указанными в таблице требованиями по времени нагрева нельзя. Недостаточный прогрев не способен обеспечить надежное соединение. Чрезмерное перегревание приведет к тому, что полипропилен «потечет», а детали деформируются.

Как следствие: на внутренней поверхности сварных швов образуются выступы, которые значительно уменьшат диаметр трубопровода.

После завершения полимеризации и застывания, на которое уходит около 20 секунд, стык готов. По такой же технологии спаивают все последующие узлы до победного конца, пока система отопления или полипропиленовый водопровод не будет полностью собран.

Температурные параметры проведения пайки ПП труб приведены в статье, с которой самостоятельным домашним мастерам следует обязательно ознакомиться перед стартом работ.

Краткое фото-руководство по сварке ПП труб

Наглядно представить последовательность выполнения работ по сборке полипропиленового трубопровода и соединению его деталей поможет следующая подборка пошаговых фото:

Как сваривать полипропиленовые трубы и какой инструмент нужен для этого

В этой статье мы опишем, как сваривать полипропиленовые трубы и каким набором инструмента для этого потребуется обзавестись.

Соединение труб ПП осуществляется методом диффузионной сварки, которая подразумевает размягчение окончаний труб под воздействием конкретной температуры. Нагрев достигается благодаря воздействию электричества. Сперва до требуемой температуры нагреваются сами детали сварочного аппарата, далее на них надевается на некоторое время элементы для стыковки, а уже после расплавления эти части соединяются друг с другом.

Стоит отметить, что свариваемые трубы не должны различаться по своим свойствам.

Сварить пропиленовые трубы как можно лучше несложно, главное, выполнить такие этапы:

  1. Прогреть сварочное приспособление, трубу и фитинг до 260 ºC.

Помните, что 260 ºC – температура плавления фитингов и труб из ПП.

  1. Насадить фитинг на трубу четко по одной оси.
  2. Подождать несколько секунд, после чего соединение считается сваренным, образуя при этом, единый элемент.

Получившееся готовое соединение является бесшовным, так как при сваривании структуры двух элементов объединяются, образуя единую деталь. Таким образом, сварить трубу из полипропилена как нельзя лучше, получив качественное соединение – легко.

Инструментарий для сваривания ПП труб

Перед тем как сварить полипропиленовые трубы, например для системы подачи воды, нужно обзавестись стандартным перечнем инструментов.

Набор должен состоять из:

  • непосредственно, паяльника;
  • рулетки;
  • ножниц;
  • крепежных болтов для фиксации насадок к паяльнику;
  • строительного уровня;
  • шаблона для контроля отверстий;
  • шестигранника.

Сварочный агрегат может обладать мощностью до 1,5 кВт, при этом он питается от сети в 220 вольт. Небольшая масса позволяет его легко переносить с места на место, а благодаря эргономичной рукоятке, паяльником легко оперировать во многих положениях.

Как и во многих других аппаратах схожего действия, у паяльника присутствует выключатель и терморегулятор, который дает возможность контролировать температуру на отметке в 260 ºC. Читайте также: «Какие бывают аппараты для сварки полипропиленовых труб – характеристики и преимущества вариантов».

Сразу после включения на паяльнике загорается красный светодиод, который тухнет сразу же после достижения требуемой температуры. Это сигнал к тому, что инструментом можно начинать пользоваться.

Разнообразие насадок

Деталями, которые непосредственно нагревают поверхности труб и фитингов посредством контакта, являются насадки. Стандартный набор, как правило, содержит насадки, сечения которых варьируются от 16 до 40 мм.

Нестандартные же, большие насадки, всегда можно приобрести дополнительно в соответствующих магазинах.

Покрытие из тефлона не дает расплавленному пластику прилипать к сварочному аппарату. В то же время и поверхность таких насадок благоприятно воздействует на пластик, обеспечивая качественное соединение. Однако не забывайте, что нужно всегда держать тефлоновое покрытие насадок в чистоте.

Насадка состоит из двух элементов:

  • элемент с отверстием – для введения внутрь ПП трубы;
  • элемент в форме выступающего цилиндра – для одевания фитинга.

Фитинг и труба одеваются с небольшим усилием, после чего происходит их нагрев до 260 ºC, при этом у фитинга прогревается внутренняя поверхность, а у трубы – наружная. Фиксация насадок проводится идущими в комплекте болтами.

Стоит отметить, что во время пользования паяльником болты могут ослабевать, так что их нужно время от времени подтягивать.

Для закручивания болтов в комплекте предусмотрена специальная отвертка или шестигранник. Устанавливать насадки стоит лишь до начала нагревания аппарата, а их замену проводить под нагревом только в особых случаях.

Разрезание труб перед свариванием

Перед тем как варить полипропиленовые трубы, их нужно нарезать на нужные отрезки. Если сечение труб не превышает 32 мм, потребуются ножницы, у которых лезвия выполнены из высококачественной стали. Как правило, они сопровождаются годичной гарантией, если только они использовались по назначению.

Стоит отметить, что на рынке можно встретить ножницы, которые позволяют разрезать трубы сечениями, достигающими 63 мм, а трубы, диаметр которых превышает этот порог всегда можно разрезать ножовкой по металлу.

Последовательность сваривания труб ПП

Чтобы лучше понять, как правильно варить полипропиленовые трубы, следует подробнее рассмотреть последовательность подготовки паяльника к работе.

Этапы будут таковыми:

  1. Включить аппарат в сеть – засветится индикатор включения и индикатор регулятора температуры.
  2. Пока индикатор терморегулятора горит, можно судить, что идет процесс нагревания, обычно этот процесс длится 10-12 минут.
  3. Первый прогрев использует больше электроэнергии – насадки достигнут температуры в 300-320 ℃. Если сразу же начать им пользоваться, пластик деформируется не так, как следует. Читайте также: «Какие пропиленовые трубы используют для отопления и водоснабжения».

В этой связи следует подождать, пока индикатор нагрева не засветится и не погаснет повторно. Лишь после этого можно перейти к сварке пп труб своими руками.

Сварку проводят в такой последовательности:

  1. Трубу помещают в соответствующую насадку.
  2. Фитинг одевают на цилиндрический выступ с противоположной стороны. В обоих случаях потребуется производить несильный нажим.
  3. Обеими руками эти два элемента удерживают в таком положении столько, сколько требует технология (подробнее: «Правила и технология сварки полипропиленовых труб – важные особенности»). .
Читать еще:  НКТ труба что это такое?

Продолжительность нагрева, последующего времени на соединение структур, и остывание, определяется сечением полипропиленовой трубы и глубины сварки. Приблизительные значения всегда можно найти в соответствующих справочных таблицах.

В процессе сваривания труб из полипропилена следует иметь в виду такие нюансы:

  • Готовое соединение приобретет максимальную надежность лишь в случае четкого следования рекомендациям по продолжительности нагревания.
  • Продолжительное неконтролируемое нагревание может стать причиной расплавления полипропилена и порчи свариваемых элементов.
  • Нагрев, продолжительность которого не будет соответствовать таблице, и будет меньшим, станет причиной недостаточного расплавления элементов. Как результат – негерметичное соединение и протечки спустя некоторое время после начала эксплуатации системы. Читайте также: «Как делается сварка полипропиленовых труб – технологичные способы».

В процессе сваривания ПП труб нельзя:

  • двигать детали в разные стороны, кроме оси одевания и снятия элементов;
  • непосредственно после стыковки деталей пытаться улучшить их размещение – это уменьшит проходной диаметр в соединительном месте;
  • пытаться изменить форму трубы (гнуть), когда идет остывание соединения.

Выше мы изложили информацию о том, как правильно сварить полипропиленовые трубы своими руками. Из прочитанного можно сделать вывод, что в данном процессе нет ничего затруднительного. Основное правило – это заготовить требуемый инструмент и производить сваривание согласно разработанной технологии и инструкции, четко следя за временем прогрева аппарата, элементов и последующей стыковки.

Особенности сварки полипропиленовой трубы

Трубопроводные системы из пластика получили широкое применение для водообеспечения в квартирах и усадебных домах. При соединении отдельных частей применяется сварка полипропиленовых труб. Как это выполняется, и какие инструменты при этом используются, рассмотрим далее.

  1. Что такое сварка труб из полипропилена
  2. Специфика сварки
  3. Способы соединения труб
  4. Инструмент и приспособления
  5. Труборез
  6. Торцеватель
  7. Сварочный аппарат
  8. Виды сварки пластиковых труб
  9. Подготовительные работы
  10. Разрезание труб перед свариванием
  11. Обезжириваем область сварки
  12. Сваривание своими руками
  13. Сварка элементов трубопровода
  14. Сварка труб в неудобном месте
  15. Холодная сварка полипропилена
  16. Типичные ошибки

Что такое сварка труб из полипропилена

Сваркой называют процесс нагревания краев деталей до высокой температуры, плотное их прижатие, выдерживания в течение 4-10 секунд и дальнейшего охлаждения. В результате получается герметичный стык, так как детали соединяются на уровне молекул.

Сварка труб из полипропилена осуществляется за счет диффузии материала соседних элементов, при остывании запускается процесс реполимеризации, и детали становятся единым предметом. Температура нагрева зависит от толщины стенок труб, их диаметра, материала армированного слоя.

Специфика сварки

Возможность сварки полипропилена обусловлена его пластичностью при нагреве. Нагревая детали на определенную глубину и соединяя их, мы получаем герметичный шов в местах их соприкосновения. Для сварки используют сварочные аппараты. Они простые в использовании, не требуют особых навыков в работе. Их можно применять в жилом помещении, обеспечив его проветривание.

Полипропиленовые трубы подходят для водопровода, проложенного открытым способом. Они имеют красивый внешний вид, не искажают интерьер помещения. Для бытовых нужд применяют изделия диаметрами 20, 25, 32, 40 мм. В основном предназначены для прокачки холодной воды, вариант с армированными стенками подходит для горячего водоснабжения.

Маркировка имеет следующий вид:

  1. PN10 подходят для прокачки воды температурой 45 0С под давлением 10 атм.
  2. PN16 используются в системах, где температура жидкости 60 0С и давление 16 атм. Это водопровод холодной воды.
  3. Трубы марки PN20 допускают пропуск жидкости под давлением 20 атм с температурой 95 0С. Это отопление и горячий водопровод, подогрев полов.
  4. PN25 — изделия, подвергаемые давлению 25 атм и температуре 95 0С. Применяются в системах подачи горячей воды и отопления, магистральных трубопроводах.

На месте поворота или разветвления полипропиленового трубопровода устанавливают фитинги, так как его невозможно изгибать.

  • переходники;
  • отводы, имеющие различные углы поворота;
  • муфты с резьбой и без нее;
  • крестовины, тройники, заглушки;
  • краны, вентили, хомуты.

Выбирая фитинги нужно учитывать следующие характеристики – внутренний диаметр и толщину стенок. Значения должны совпадать с параметрами присоединяемых труб.

Способы соединения труб

Образование единой системы трубопроводов из отдельных элементов выполняют несколькими способами. Это может быть сварка пропиленовых труб способом нагрева, соединение компрессионными фитингами, холодная сварка.

Наиболее простой способ – соединение с помощью трубопроводной арматуры. Для этого достаточно обжимного ключа. Недостатком данного способа является высокая стоимость фитингов. Надежнее применять элементы из нержавеющей стали, меди или латунные. Это недешевые детали.

Один из способов соединения пластиковых деталей – склеивание с помощью специальных клеевых составов. Их применение позволяет осуществить монтаж полипропиленовых трубопроводов быстро и при малых материальных затратах.

О способе сварки полипропиленовых труб своими руками для начинающих мы расскажем подробно в следующих главах.

Инструмент и приспособления

Для сварки пластиковых труб используют сварочный аппарат и некоторые другие приспособления. Расскажем подробнее об этом.

Труборез

Первой операцией перед сваркой является отрезание элемента нужного размера. Простейших вариант — отрезать с помощью специальных ножниц. Однако, ножницы не образуют ровного среза и могут сплющить трубу. Допустимо использовать ножовку по металлу с мелкими зубьями. Наилучшим будет применение циркулярного трубореза.

Торцеватель

Необходим для получения фаски и снятия внутреннего слоя фольги в армированных многослойных трубах. Под воздействием высоких температур и давления может происходить расслаивание пластика, для чего фольга и удаляется. Еще одно назначение торцевателя – снятие заусениц, образующихся в процессе резки.

Сварочный аппарат

Это самый важный инструмент для сварки. В личных целях подойдет простейшее устройство с мечевидными нагревателями, мощность которого 1 кВт. Аппарат оснащен раструбными насадками разного диаметра, которые можно менять. С его помощью сваривают диаметры труб до 63 мм, что для домашнего водопровода и отопления вполне достаточно.

При проведении сварочных работ понадобится расходный материал. Это карандаш и линейка, чтобы отметить нужное расстояние при сварке с фитингами. Место соединения необходимо обезжирить и очистить от грязи.

Для этого используют специальные спиртовые салфетки, можно просто ветошь, смоченную спиртом.

Виды сварки пластиковых труб

Различают несколько видов сварки полипропиленовых труб, а именно:

  • диффузная;
  • враструб;
  • стыковая.

Диффузная сварка выполняется нагреванием деталей и дальнейшим их плотным соединением. В результате происходит диффузия (взаимное перемешивание) крайних нагретых слоев, которые при охлаждении образуют единую деталь.

Сварка враструб — наиболее часто применяемый способ для соединения трубопроводов в квартирах и домах, так как подходит для стыковки труб малого диаметра. Для нее используются фитинги без резьбы, которые надеваются на трубу. Они обеспечивают соединение элементов трубопровода, а так же его поворот и разветвление. Соединяемые детали предварительно нагреваются, а затем соединяются. Прочность соединение приобретает после их охлаждения.

Сварка встык заключается в нагреве торцов труб сварочным зеркалом до расплавления, плотном соединении их под нажимом до полного остывания.

Подготовительные работы

Прежде, чем начать сварку ПП труб, следует подготовить отрезки требуемой длины, обработать их края, очистить материал от грязи и жирного налета. Нанести отметку глубины вхождения трубы в фитинг.

Разрезание труб перед свариванием

Какой инструмент для этого используют, описывалось в предыдущих главах. Важно, чтобы срез был перпендикулярным к оси трубы, острые края исключены нанесением фаски, что обеспечит удобную вставку ее в полость фитинга. Необходимо удалить заусеницы и стружку, образованную при резке.

Обезжириваем область сварки

Поверхность места сварки должна быть очищена от химических и механических загрязнений. Грязь удаляют ветошью. Для обезжиривания применяют изопропиловый спирт. Растворители, бензин, керосин использовать нельзя, они разрушают пластик.

Сваривание своими руками

Чтобы не отвлекаться от монтажа трубопровода, необходимо предварительно рассчитать нужное количество труб, фитингов, крепежных элементов. Для этого составляют схему, где указывают повороты, ответвления, точки подключения приборов водопотребления.

Процесс сварки начинают с установки на сварочный аппарат двухсторонних насадок. Одна ее сторона имеет внутренний диаметр, как наружный диаметру трубы, а у другой диаметр равен внутреннему размеру фитинга. Подключаем агрегат к электрической сети, дожидаясь, пока температура не достигнет 260 0С. Это температура размягчения полипропилена. Устройство имеет регулятор, который сигнализирует о нагреве до нужной температуры.

Сварка элементов трубопровода

Нагретые насадки сначала вставляют в фитинг, что бы расплавить его внутреннюю часть. Затем надевают на трубу, оплавляя ее снаружи. Выдержав нужное время, детали снимают и соединяют. Труба вставляется в фитинг на глубину, отмеченную на ней ранее. Детали не прокручивают, чтобы не нарушить стык. Шов застывает в течение 30 секунд.

Читать еще:  Гибка трубы по радиусу своими руками

Температура и время нагрева зависят от диаметра трубы и мощности сварочного аппарата. При выполнении работы следует руководствоваться данными таблицы 1.

Длина участка сварки, ммДиаметр трубы, ммВремя нагрева, секПродолжительность стыкования, секВремя остывания, сек
14,020,0642
16,025,0742
18,032,0864
20,040,01264
23,050,01864
26,063,02486

При работе нужно помнить, что излишний нагрев пластика образует слабый стык, который разрушится при эксплуатации. Недостаточное нагревание деталей приводит к негерметичному соединению и просачиванию воды.

Сварка труб в неудобном месте

Иногда возникает необходимость сварки в существующем трубопроводе, расположенном в труднодоступных местах. Сварку выполняют малогабаритным ручным аппаратом, с его помощью нагревают отрезки трубы на несколько градусов выше необходимой температуры. Далее прогревают соединительные элементы и быстро стыкуют с трубой. Температура ее за это время снизится до нормы.

Холодная сварка полипропилена

Холодная сварка – это соединение элементов клеем и эпоксидной смолой. Используют клей LN-915 и его модификации. Состав наносят равномерно на стыки, соединяют элементы, выдерживают 3 минуты, удаляют излишки клеевой массы. Трубопровод укладывают на ровную поверхность, оставляют на 6 часов для высыхания. Таким способом присоединяют и фитинги. Проверку соединения на герметичность проводят через сутки. Клеевое соединение используют только в трубопроводах холодной воды.

Типичные ошибки

Среди ошибок, возникающих при сварке, выделяем наиболее частые:

  1. Недостаточная предварительная очистка деталей. Это приводит к ослаблению стыка.
  2. Несоблюдение соосности трубы и фитинга. В 1-2 секунд можно исправить этот огрех, после застывания стыка делать это нельзя.
  3. Несоответствие материала свариваемых изделий. Получается ненадежное и недолговечное соединение.
  4. Нарушение технологии работ, несоблюдение температуры и времени нагрева.

Избежать ошибок можно, если учесть рекомендации специалистов, соблюдать требования по выполнению работ, не нарушать технологию сварочного процесса.

Если раньше вы этого не делали, на первый этап можно пригласить сантехника и присмотреться к его действиям.

Особенности и полезные советы по сварке полипропиленовых труб своими руками для начинающих

Если вам понадобилось отремонтировать в своем доме трубопровод, то не спешите расстраиваться. Не обязательно звать на помощь специалистов. Сварка полипропиленовых труб своими руками возможна, если следовать определенным правилам и инструкциям. Особенности этого вида соединения выражается в следующем:

  • Небольшая стоимость по сравнению с металлом.
  • Длительный срок службы, почти как у металлических конструкций (некоторые производители заявляют о сроке службы своих изделий в несколько десятков лет).
  • Не подвержены коррозии.
  • Быстрая сборка. Собрать трубопровод оперативно можно самостоятельно. Если же вы работаете с напарником – время, затраченное на работу, будет еще короче.
  • Возможность «собрать» трубопровод новичку без опыта соблюдая всего лишь несколько основных правил.
  • Легкий вес полипропилена и его аналогов.

Под понятием «трубы из полимеров» в области сварки понимаются любые трубы из различных видов пластмасс: полиэтилена, полипропилена, пропилена и так далее. Они различны по химическому составу и способу получения, однако существенные отличия по методам их соединения отсутствуют.

Ниже представлена инструкция по применению инструментов, необходимых для сварки пластмассы, указано, как пользоваться паяльником для полипропиленовых труб, чем характерна работа с полимерами и с паяльником для сварки пластмассы.

Сварка полипропилена своими руками: инструменты, которые понадобятся вам для работы

Перед началом работы вам необходимо приобрести следующее:

  1. Полипропиленовые трубы;
  2. Специальные ножницы для пластика;
  3. Специальный аппарат для сварки пластика — паяльник для полипропиленовых труб;
  4. Жидкость для обезжиривания поверхностей. Не следует использовать для этого ацетон или ацетоносодержащие средства, так как этот компонент способен размягчить детали;
  5. Фитинги (при муфтовом способе соединения);
  6. Маркер для нанесения отметок на пластике;
  7. Строительный уровень.

Трубопровод, который проходит в непосредственной близости (примерно 50 см и менее) от источников тепла, например, котел отопления, должен быть металлическим. Далее металл соединяется с полипропиленом через переходники.

Этапы пайки

Перед тем, как начать соединять трубопровод, рекомендуем немного потренироваться. Для этого:

  1. Возьмите трубы необходимого размера, при необходимости использовав ножницы для пластика.
  2. Очистите их от заусенец, пыли, грязи и иных посторонних веществ, обезжирьте поверхность кромок.
  3. Маркером отметьте место, которое будете расплавлять (место для расположения там фитинга), в случае, если вы осуществляете муфтовый способ соединения
  4. Закрепите паяльник для труб на столе. Как пользоваться паяльником для полипропиленовых труб конкретной модели указано в его инструкции.
  5. Выберите нужные по размеру насадки, закрепите их на аппарате для сварки пнд труб.
  6. Выставите необходимую температуру согласно таблице ниже. Средняя температура нагрева составляет примерно 260-270 градусов.
  7. Когда аппарат нагрелся (обычно об этом свидетельствуют погасшие лампочки спустя 2-3 минуты), нужно надеть трубу и фитинг на насадки и выдержать необходимое количество времени согласно инструкции или согласно таблице ниже. Если сварочный аппарат для пнд изделий нагревается дольше, значит, нужно выдержать больше времени. В случае, если температура в помещении ниже +20 градусов, время нагревания нужно увеличить. При недостаточном нагреве спаять делали у вас получится, но изделие будет некачественным. Такие же последствия будут, если детали перегреть. Это можно заметить, так как деталь становится слишком мягкой.
  8. Оперативно снимите детали с насадок и соединяете их друг с другом. Прилагаем немного усилий, сильно не давим и не вращаем элементы. Некоторые профессионалы при муфтовой сварке допускают совсем небольшие вращения, но лишь с целью «вхождения» одной детали в другую.
  9. Подождите несколько секунд и соединение готово.
  10. Остудите изделие, дав ему побыть в неподвижном состоянии. Это будет дополнительной гарантией качественного изделия.

Таблица соотношения показателей времени пайки в зависимости от размера трубы, необходимое время соединения и охлаждения.

Объем труб (см.)Время нагрева (сек.)Время сварки (сек.)Время охлаждения после сварки (минуты)
1,6 – 1,3543
2 – 1,4543
2,5 – 1,6743
3,2 – 1,8844
4 – 21264
5 – 2,31865
6,3 – 2,62466
7,5 – 2,83088
9 – 34088
11 – 3,3501010
16 – 3,5801515

Сварка полипропилена своими руками: полезные советы

  • Если в процессе работы детали спаялись неправильно, разъединить их уже не получится. Чтобы исправить некачественное изделие, нужно вырезать полностью участок со швом и сделать новый. Если пайка осуществлялась с помощью фитингов, повторное их использование в случае дефекта не допускается, так как они рассчитаны на однократное применение.
  • Основные виды соединения пластика: стыковая и муфтовая. При стыковой сварке трубы спаиваются друг с другом путем расплавления окончаний каждого из элементов и их взаимного проникновения. Муфтовый способ характеризуется тем, что трубы соединяются с помощью специальных переходников — фитингов.
  • Если вы не собираетесь заниматься ремонтом или сборкой трубопровода систематически, покупать паяльник не обязательно. Можно воспользоваться услугами аренды либо одолжить его у знакомых. Если вы все-таки решили купить аппарат для себя, рекомендуется не переплачивать за модели с наличием терморегулятора, так как для обычных работ дома обычно необходима только один показатель температуры.
  • При муфтовой пайке первым на насадку надевают фитинг, а затем трубу. Начинать отсчитывать время нужно, когда обе детали надеты на насадки.
  • Нельзя остужать готовый шов с помощью холодной воды или холодного воздуха. Он должен остудиться самостоятельно без внешних воздействий.
  • Работа с пластиком протекает по правилам, если на муфте будет образован незначительный «наплыв» его части.
  • Вы можете проверить качество соединения, разрезав трубу пополам в месте шва. Если вы все сделали правильно, то шов в разрезе должен быть сплошным, ровным, без пустот.

Таким образом, сварка полипропиленовых труб своими руками легко осуществима, если соблюдать некоторые правила и определенный порядок действий. Для начинающих главный плюс работы с данными видами труб – это их небольшая стоимость. Это позволяет «набить руку» перед основной сваркой, так как вы можете себе позволить привести в негодность несколько труб из полипропилена. Для пластика нет необходимости приобретать дополнительные средства защиты, не нужно тщательно подготавливать место работ. Достаточно обеспечить отсутствие посторонних лиц, чистоту и порядок.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
