Как соединить ПНД трубу с металлопластиковой?

Как лучше сделать переход с ПНД на металл и почему?

Здравствуйте, уважаемые читатели! При монтаже коммуникаций нередко сталкиваются с ситуацией, когда приходится соединять компоненты из разных материалов. Одно из таких сочетаний мы рассмотрим в сегодняшней статье – переход с ПНД на металл. Вы узнаете, когда необходимо подобное соединение, его различные способы, как самостоятельно состыковать трубы из данных материалов.

Когда необходимо подобное соединение

Необходимость в соединениях подобного типа возникает в следующих случаях:

подключение к уже имеющемуся металлическому (чаще всего чугунному) стояку полимерной подводки от мойки, раковины, ванны и т. п.;
монтаж стальной арматуры на трубопровод ПНД;
подсоединение к системе с высокой рабочей температурой, которую полиэтилен низкого давления (ПНД) не выдержит;
подключение к металлическому выводу из дома огородной поливной системы;
врезка в центральную магистраль, проводка до которой проходит через участок с повышенной нагрузкой. В этом месте используют более прочные металлические сегменты, а до него идут полимерные трубы.

Преимущества и недостатки такого соединения

Предпочтение подобному подсоединению отдают по причине уникальных характеристик и высоких эксплуатационных свойств изделий ПНД. Свое название они получили благодаря технологии изготовления полиэтилена под низким давлением.

В сравнении с изделиями из ПВД (полиэтилена высокого давления) ПНД отличается более высокой плотностью и лучшими прочностными характеристиками.

Как и все виды пластика, он не подвергается коррозии и разрушительному влиянию химически агрессивных веществ, имеет гладкую поверхность, позволяющую сохранять высокую пропускную способность на вес период эксплуатации.
Обладает морозоустойчивостью (выдерживает -50˚) и низкой теплопроводностью.
Полиэтиленовые изделия отличает легкость и удобство в сборке. Они дешевле полипропиленовых труб и металлопластиковых аналогов.
Применяют их в системе водоснабжения, при прокладке наружной подводки воды к дому, монтаже канализационной сети.

К недостаткам продукции из ПНД относят непереносимость высоких температур (начинает размягчаться при 80˚). Из-за этого её не рекомендуют использовать в системах отопления и горячего водоснабжения, где лучше применять металлопластик.

Полиэтилен очень восприимчив к УФ-лучам, поэтому рекомендован только для прокладки под землей, в темных помещениях.

На данном видео продемонстрированы характеристики труб низкого давления:

Выполнить работу самому или вызвать мастера

Монтаж перехода ПНД с металлическими трубами технически не сложен. Справиться со сборкой дачной поливной системы сможет каждый. Но подключения к магистральным линиям требуют определенных навыков и в отдельных случаях специального сварочного аппарата. Если у владельца дома этого нет в наличии, имеет смысл пригласить профессионалов.

Примерная стоимость работы

Монтаж перехода ПНД стоит от 250 руб. за точку, трубы – 50 рублей за погонный метр. Однако общая стоимость работ должна быть не менее 2,5 тысячи рублей.

Способы соединения

Переход осуществляется двумя способами:

разъемным (через специальные переходники в виде муфты с резьбой, отводов, тройников);
неразъемным (методом сварки либо встык, либо через электрические фитинги, способные при подаче тока расплавлять свариваемые поверхности, после остывания которых получается надежный стык).

Разъемные

Классическая состыковка по резьбе. На металле нарезают плашкой витки, на них накручивают переходной фитинг, имеющий с одного конца внешнюю или внутреннюю резьбу, а с другого – посадочное место для пластикового элемента. Сегодняшние продвинутые компрессионные фитинги не требуют при сборке практически никакого инструмента или оборудования.

Стыковка с применением фланцев. Используют при подключении трубопроводной арматуры из стали, имеющей фланец или возможность его приваривания. Для таких соединений придумана полимерная втулка с отдельно одевающимся фланцем. Он накидывается на втулку, она сваривается с торцом ПНД трубы. Далее её фланец крепится болтами к аналогичной детали стыковочного элемента.

Фланец для втулки:

Неразъемные

Основаны на сварочном методе состыковки компонентов. Различают сварку встык, которую применяют при соединении труб и фитингов одного диаметра и толщины, и сварку через электропереходники полиэтилен-сталь с помощью специального оборудования.

Какой способ лучше

Способ состыковки выбирается исходя из потребностей владельца дома. В бытовых водопроводных и газопроводных трубопроводах, канализационной сети дешевле и проще стыковать полиэтилен со сталью при помощи всевозможных фитингов. При этом резьбовое соединение с подмоткой представляется более надежным способом стыковки.

Госты и нормативы

Руководством при выборе материалов служат госстандарты по трубным изделиям. ГОСТ Р 50838-95 определяет технические характеристики и размеры для полиэтиленовых газовых труб, 18599-2001 – для водопроводных.

Требования к производству стальных водогазопроводных изделий установлены целым рядом нормативных документов: ГОСТом 10705-80, 10704-91 и другими.

Стандарты диаметров

Главный размерный параметр трубы ПНД – это внешний диаметр. В соответствии с ГОСТом, он указывается в маркировке на отечественной продукции. Размерный ряд установлен в определенной последовательности, наиболее используемый начинается с 16 мм и доходит до 110 мм.

При самостоятельном монтаже важно понять, как сочетать сечения трубных изделий из стали и ПНД. Существует специально разработанная таблица их размеров, подходящих друг для друга:

Пошаговая техника соединения труб своими руками

Технология проведения работ по переходу ПНД на металл включает следующие этапы:

выбор способа соединения;
определение размеров сечений и длины материала;
приобретение труб, фитингов;
подготовка инструмента;
монтаж соединения;
проверочные испытания.
необходимые инструменты и материалы

В минимальный набор инструментов входят:

гаечные, разводные ключи;
клещи;
труборез;
резьборез;
сварочный аппарат в случае необходимости.

Материалы приобретаются в зависимости от объема работ, трубы – с учетом 10% потерь в отходы.

Ход работ

Разъемные соединения на резьбе начинают с подготовки стального торца: его обрезают, выравнивают, нарезают резьбу.
Затем с помощью подмотки рукой накручивают фитинг-переходник.
С другого конца фитинга обжимной гайкой устанавливают пластик.
Ключом докручивают фитинг на резьбу.

Особенности монтажа

Полиэтиленовые фитинги применяют, в основном, для состыковки труб малых сечений.

Важно учесть, что имеются переходники, как с внутренним расположением резьбы, так и с наружным. Поэтому подбирают их в зависимости от предназначения и, естественно, в соответствии с размерами труб.

Популярным фитингом для соединений рассматриваемого типа стала так называемая «американка» – муфта, со стальным торцом и нарезанной на нем резьбой с одной стороны, и пластиковым выходом – с другой.

Просто отпиленная полиэтиленовая труба с трудом входит в уплотнительное кольцо. Можно наружные части трубы обрезать ножом на конус. Изделие войдет без проблем до упора.

Частые проблемы и ошибки при соединении

Ошибки при подборе труб: для системы отопления использовано изделие для холодной воды или применение продукции ПНД для напорного водоснабжения. Следует обращать внимание на маркировку изделий. Цветные продольные полосы обозначают сферы употребления продукции: синие — для питьевой воды, желтые — для газопровода, отсутствие полосы — для технического водоснабжения.

Использование труб ПНД не по назначению
Применение некачественных фитингов.
Прокладка трубопровода на участках с большой нагрузкой – под автомобильными дорогами и т.д.
Неправильное использование компрессионных фитингов. Часто трубу вводят в фитинг, упирая её торец в резиновое кольцо. Это неправильно. На конце надо снять фаску, как-бы придать ему вид конуса, что позволит вставить конец трубы в это кольцо, вдвинуть её вглубь до самого упора. После затягивания гайки кольцо уплотнится, и получится прочное соединение.

Советы специалистов

При установке металлического крана на ПНД трубу эффективным решением может быть использование электросварной седелки. Особенно это приемлемо при монтаже под давлением. Седелка приваривается с помощью встроенных спиралей к полиэтилену, а затем в канале высверливается дрелью отверстие для установки крана.

Нарезание резьбы на стальной торец по сути самый сложный этап в монтаже. Чтобы сделать этот трудоемкий процесс более эффективным, рекомендуется чередовать движения резьборезом на половину оборота вперед с возвращением чуть назад. Это сэкономит силы и убыстрит работу.

Сочетание нескольких методов стыковки труб

Специальные компрессионные переходники сочетают в себе фланцевое присоединение и свойства компрессионного фитинга. С одного торца они имеют обычный фланец, который монтируется болтами к ответному фланцу металлотрубы, с другого – компрессионный переход с использованием обжимной гайки.

Данный способ применяют в сетях с небольшими трубами (до Ø 110 мм).

На фото компрессионный переходник ПНД с фланцем:

Существуют неразъемные резьбовые стыки, в которых резьба используется только для фиксации сегмента, а далее производится наваривание дополнительного канала.

Заключение

Надеемся, что информация, изложенная в статье, оказалась вам полезной. Желаем успехов в ремонтных работах, подписывайтесь на наши статьи и делитесь полученными знаниями в соцсетях.

Способы соединения ПНД труб

Трубы из полиэтилена низкого давления – очень распространенная разновидность трубопроводов для холодной воды. Как правильно соединить ПНД трубу и в каких случаях какую методику использовать разберем детально. Недорогие и практичные изделия можно легко смонтировать своими руками, но и в этом вопросе есть свои особенности.

Что из себя представляют трубы ПНД
Преимущества и недостатки труб из полиэтилена низкого давления
Способы соединения
Разъемные соединения
Соединение муфтами
Фитинговое соединение
Фланцевое соединение
Неразъемные соединения
Стыковая сварка
Электромуфтовая сварка
Советы специалистов
Как соединить трубу ПНД с металлической трубой
Как соединить трубы для водопровода
Соединение ПВХ и ПНД труб
Как соединить ПНД трубу с металлопластиковой

Читать еще: ГОСТ 8645 68 трубы стальные прямоугольные сортамент

Что из себя представляют трубы ПНД

Полиэтилен низкого давления – пластмасса, которая известна давно, но трубы из нее стали производить более 50 назад. Аббревиатура ПНД (полиэтилен низкого давления) – это обозначение методики производства материала и к качеству материала значения не имеет.

Производятся в разных цветах. Это необходимо для того, чтобы покупатель знал их предназначение:

для бытового трубопровода с питьевой водой – голубые изделия или черные с голубой полосой;
для технических конструкций – просто черные.

Диаметр труб может быть разным, его величина варьируется в пределах 16-1600 мм. В продажу поступает:

мерными отрезами – по 6 или 12 метров;
в бухтах (при диаметре 160 мм).

Преимущества и недостатки труб из полиэтилена низкого давления

Положительных качеств эти изделия имеют много, самые весомые – это:

невысокая стоимость, если сравнивать с металлопластиком или сталью;
гладкость поверхность внутренних стенок, это препятствует засорению и образования солевых слоев (как в металлических);
полная химическая инертность – не вступает в реакцию с кислотными веществами и щелочами;
длительный срок эксплуатации – в среднем 50 лет;
хорошо переносят замораживание – не лопаются, как, например, металлические;
пластичность – материал отлично переносит подвижки грунта;
высокий показатель устойчивости к температурным перепадам;
технологичность – это легкость и быстрота монтажа;
экологичность – не испаряет вредных веществ;
небольшой вес, что облегчает установку, транспортировку и хранение.

Есть ряд недостатков, о которых стоит знать:

Чувствительность к излучению ультрафиолета. Нельзя оставлять водопроводы на участках с открытым солнцем в «голом» виде. Он разрушится в течение первых нескольких лет эксплуатации. По этой причине этот материал используется в создании подземных водопроводов или внутри помещения.
Полиэтилен не может использоваться для транспортировки горячих субстанций.

Способы соединения

Правильно соединять трубы из полиэтилена можно двумя способами – разъемным и неразъемным. Для соединения ПНД труб между собой чаще используется сварка (неразъемный метод), или специальные переходники (разъемный). Рассмотрим, в каких случаях используется каждый из способов более подробно.

Разъемные соединения

Используются в случаях, когда нужно соединить изделия диаметром до 315 мм. Преимущества такого соединения:

простая и быстрая установка;
экономичность – спецоборудования не требуется;
универсальность – можно применять даже в стесненных условиях.

Переходники на трубы из ПНД – муфты либо фитинги.

Соединение муфтами

Самая быстрая технология, не требующая спецоборудования. Здесь потребуются только разъемные фитинги для труб ПНД (муфты). Такие муфты не требуют для своего использования инструментов и чаще всего используются в домашних условиях. Они бывают разными, используются в зависимости от предназначения:

редукционная – переходник для трубных изделий разного диаметра;
соединительная муфта – «спаивает» продукцию одинакового диаметра.

Фитинговое соединение

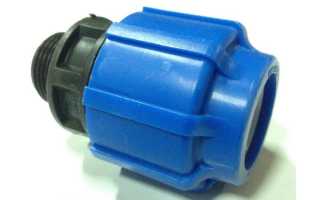

Компрессионные стыкуемые фитинги – используются в соединениях ПЭ труб с различной запорной арматурой: ПВХ, полипропиленовых или стальных изделий. Установка идентична монтажу соединительных муфт.

Для установки переходника на ПНД откручивают накидную гайку, надевают на торец изделия. Затем вставляют заготовку в фитинг и закручивают накидную гайку вручную до упора. Цангу зажимают одним гаечным ключом, вторым ключом зажимают и проворачивают накидную гайку на 1-1¼ оборота (для заготовок диаметром 25 – 32 мм).

Фланцевое соединение

В магистральных конструкциях часто используется фланцевое соединение труб ПНД. Где диаметр трубопровода 40 мм и больше. Используется оно и в установке:

задвижек;
регуляторов;
вентилей;
адаптеров.

На концы заготовок при помощи паяльника для ПНД привариваются специальные патрубки с резьбой, на которые накручиваются фланцы. Существует вариант, когда на патрубок приваривают втулку и прикручивают не фланец, а фланцевый адаптер. Адаптер выполняет роль фланца.

Это делается для того, чтобы можно было снимать их для замены или ремонта.

Неразъемные соединения

Это единственный из возможных методов соединить трубы большого диаметра. Иногда в сборке коммуникаций целесообразнее использовать не съемные фитинги, а именно сварку. Одна бывает двух видов – стыковая и с использованием электромуфт.

Стыковая сварка

Сварка встык осуществляется с помощью специального приспособления – паяльника. Стыковые аппараты для ПНД труб имеют нагреватель, который расплавляет торцы изделий. После чего их очень плотно прижимают и охлаждают естественным путем.

Электромуфтовая сварка

Электромуфта – соединительный элемент, изготовленный тоже из полиэтилена. Внутри которой находится электроспираль. При монтаже к ней должно подаваться питание (напряжение). После этого она, нагреваясь, плавит пластик, формируя надежное герметичное соединение.

Советы специалистов

Советы, приведенные ниже помогут избежать брака в соединениях:

Запрещается соединять изделия, в которых явно просматривается эллиптичность – швы в итоге буду некачественными, что скажется на герметичности.
После сваривания трубы должны находиться в неподвижном состоянии до полного остывания. Это очень важно!
Никогда нельзя пренебрегать очисткой торцовых концов от засорения землей, пылью, прочим строительным мусором. Перед спайкой их рекомендуется обезжиривать.

Эти, незаметные на первый взгляд, мелочи, существенно сказываются на качестве швов, а значит, и герметичности соединения.

Как соединить трубу ПНД с металлической трубой

Чтобы соединить эти два разнородных материала, с малым диаметром, используется специальный переходник с ПНД на металл – это компрессионный фитинг.

Чтобы организовать переход у труб большого диаметра понадобятся раструбы с фланцами.

Отдельного внимания заслуживают специальные фланцовые переход ПНД на металл . Их ключевое преимущество заключается в том, что с их помощью можно стыковать фитинги с металлической трубой там, где невозможно воспользоваться сварочным аппаратом.

Как соединить трубы для водопровода

Водопроводные трубы – это стиролы, которые пользуются популярностью, причем заслужено. В их перечень входят:

ПНД изделия;
пропилен;
полиэтилен;
сшитые полимеры.

Соединяются разными способами:

с помощью фитингов;
сварки, используя паяльник для ПНД;
компрессии.

Соединение ПВХ и ПНД труб

Чтобы соединить два разных материала –полипропиленовую трубу с ПНД используются:

резьбовые фитинги;
фланцы;
комбинированные муфты;
цанговую муфту.

Особенности каждого соединения:

Переход с ПВХ на ПНД с использованием резьбовых фитингов предусматривает разборку элемента и фиксацию сварным способом.
Переход с ПНД на полипропилен с помощью цанговой муфты также заключается в разборке конструкции, фиксировании каждого конца с определенным элементом.
Фланцевое соединение с полипропиленовой трубой используют в сооружениях стояков, канализаций и других коммуникационных конструкциях с большим диаметром.

Чтобы соединение было более герметичным рекомендуется использовать дополнительные материалы для уплотнения: ленты-фум, асбестовые или прорезиненные прокладки.

Как соединить ПНД трубу с металлопластиковой

Пластиковая трубная продукция относится к бюджетной категории стройматериалов. Часто возникает потребность в соединении с более дорогим металлопластиком. Единственный приемлемый вид перехода с ПНД на металлопластик – примените специальных фитингов с резьбой.

На видео показан подробно описан этот вариант соединения.

Как соединить трубу ПНД

Использование

Полиэтиленовая труба нашла широкое применение во многих сферах: водопровод, теплотехнические и газовые сооружения, канализация и дренаж, прокладка коммутаций и в качестве внешнего защитного слоя.

Нас в первую очередь, интересует монтаж и устройство водоснабжения с помощью ПНД труб. Чёрная труба, с синими продольными полосами, с надписью для питьевой воды и указанным диаметром. Полоса синего цвета указывает, что труба предназначена для холодного водоснабжения. Трубы с жёлтой полосой – для газа.

Преимущества ПНД труб перед металлом:

Простота и лёгкость монтажа;
Срок службы около 50 лет, что в 2-3 раза больше металлических труб;
Легкий вес;
Низкая теплопроводность;
Способность к расширению (труба не лопнет на морозе);
Рабочие температуры от -20°С до +40°С;
Малошумность;
Широкий выбор диаметров и длины.

Способы соединения

Способы стыковки труб делятся на 2 типа:

неразъемные, которые создаются сваркой;
разъемные (монтаж осуществляется посредством фитингов).

Разъемное соединение

Этот вид соединения отдельных элементов трубопроводов используется, когда в будущем может появиться необходимость демонтажа или сварка не может быть задействована.

Существует 2 вида данных соединений:

раструбное, для которого нужно использовать уплотнители, изготовленные из резины;
фитинговое или фланцевое, выполняемое с помощью специальных элементов крепления.

Фиксация в раструб используется для самотечных канализационных систем. Однако такая стыковка имеет плохую герметичность.

При стыковке трубопровода d

Хотя срок службы полиэтиленовой трубы около 50 лет, не лишним будет обратить внимание на дату производства, которая указывается маркировке труб вместе с диаметром и толщиной стенки. Наружный диаметр ПНД труб варьируется от 10 до 1200мм, но самыми ходовыми являются 20 мм, 25 мм, 32 мм.

Способы соединения ПНД труб

Читать еще: Самый лучший паяльник для полипропиленовых труб

Преимущества и недостатки труб из полиэтилена низкого давления

Положительных качеств эти изделия имеют много, самые весомые – это:

невысокая стоимость, если сравнивать с металлопластиком или сталью;
гладкость поверхность внутренних стенок, это препятствует засорению и образования солевых слоев (как в металлических);
полная химическая инертность – не вступает в реакцию с кислотными веществами и щелочами;
длительный срок эксплуатации – в среднем 50 лет;
хорошо переносят замораживание – не лопаются, как, например, металлические;
пластичность – материал отлично переносит подвижки грунта;
высокий показатель устойчивости к температурным перепадам;
технологичность – это легкость и быстрота монтажа;
экологичность – не испаряет вредных веществ;
небольшой вес, что облегчает установку, транспортировку и хранение.

Есть ряд недостатков, о которых стоит знать:

Чувствительность к излучению ультрафиолета. Нельзя оставлять водопроводы на участках с открытым солнцем в «голом» виде. Он разрушится в течение первых нескольких лет эксплуатации. По этой причине этот материал используется в создании подземных водопроводов или внутри помещения.
Полиэтилен не может использоваться для транспортировки горячих субстанций.

Способы соединения

Соединение муфтами

редукционная – переходник для трубных изделий разного диаметра;
соединительная муфта – «спаивает» продукцию одинакового диаметра.

Фитинговое соединение

Для установки переходника на ПНД откручивают накидную гайку, надевают на торец изделия. Затем вставляют заготовку в фитинг и закручивают накидную гайку вручную до упора. Цангу зажимают одним гаечным ключом, вторым ключом зажимают и проворачивают накидную гайку на 1-1¼ оборота (для заготовок диаметром 25 – 32 мм).

Фланцевое соединение

задвижек;
регуляторов;
вентилей;
адаптеров.

Это делается для того, чтобы можно было снимать их для замены или ремонта.

Электромуфтовая сварка

Советы специалистов

Советы, приведенные ниже помогут избежать брака в соединениях:

Запрещается соединять изделия, в которых явно просматривается эллиптичность – швы в итоге буду некачественными, что скажется на герметичности.
После сваривания трубы должны находиться в неподвижном состоянии до полного остывания. Это очень важно!
Никогда нельзя пренебрегать очисткой торцовых концов от засорения землей, пылью, прочим строительным мусором. Перед спайкой их рекомендуется обезжиривать.

Как соединить трубу ПНД с металлической трубой

Чтобы организовать переход у труб большого диаметра понадобятся раструбы с фланцами.

Отдельного внимания заслуживают специальные фланцовые переход ПНД на металл. Их ключевое преимущество заключается в том, что с их помощью можно стыковать фитинги с металлической трубой там, где невозможно воспользоваться сварочным аппаратом.

Как соединить трубы для водопровода

ПНД изделия;
пропилен;
полиэтилен;
сшитые полимеры.

Соединяются разными способами:

с помощью фитингов;
сварки, используя паяльник для ПНД;
компрессии.

Соединение ПВХ и ПНД труб

Чтобы соединить два разных материала –полипропиленовую трубу с ПНД используются:

резьбовые фитинги;
фланцы;
комбинированные муфты;
цанговую муфту.

Особенности каждого соединения:

Переход с ПВХ на ПНД с использованием резьбовых фитингов предусматривает разборку элемента и фиксацию сварным способом.
Переход с ПНД на полипропилен с помощью цанговой муфты также заключается в разборке конструкции, фиксировании каждого конца с определенным элементом.
Фланцевое соединение с полипропиленовой трубой используют в сооружениях стояков, канализаций и других коммуникационных конструкциях с большим диаметром.

Как соединить ПНД трубу с металлопластиковой

На видео показан подробно описан этот вариант соединения.

Соответствие диаметров

Для фитингов из металла, и для соединения с металлической трубой ¾ дюйма (внутренний диаметр 20 мм, внешний примерно 25 мм) подойдет ПНД труба 25 мм. Соответственно резьбовые соединения металла совпадут с комплектующими ПНД трубы.

Металлическим трубам и фитингам диаметром ½ дюйма (внутренний диаметр 15 мм, внешний примерно 20 мм) соответствует ПНД труба 20мм.

Не стоит забывать, что всегда возможно использование переходников для уменьшения и увеличения диаметра комплектующих водопроводной системы, однако с ущербом давлению в системе.

Монтаж ПНД труб своими руками

Если вы в детстве любили играть в конструктор, то монтаж водопровода с помощью полиэтиленовых труб не составит труда. Соединение труб занимает несколько минут и не требует применения инструментов.

Возможные варианты подключения шлангов и кранов к ПНД трубе

Заранее нарисуйте схему водопровода и количество необходимых кранов. Возможен монтаж и укладка под землю. Следует учесть, что новая, только что развернутая труба, пытается скрутиться, принимая прежнюю форму. Поэтому, один из вариантов облегчения монтажа – крепление трубы электро хомутами к старому водопроводу или по забору. Хомуты рекомендуем брать шириной не менее 4 мм. Еще одни вариант – развернуть и выпрямить трубу до монтажа, придавив её чем-то тяжелым в нескольких местах по всей длине и оставить на пару дней.

Способы выполнения перехода с трубы ПНД на металл

Использование труб из различных материалов в одной магистрали — не редкость. Когда требуется соединить ПНД трубы с металлическими, используются специальные детали — переходники, компрессионные муфты с резьбой на одном конце и втулки под фланцевые соединения. Разнообразие соединительных элементов облегчает процесс монтажа и позволяет соединять разнородные трубы различного диаметра.

Как выполнить переход

Для соединения трубы ПНД с трубой из стали или чугуна применяют фитинги, с одного конца компрессионные, а с другого — резьбовые. Для монтажа больших участков применяются раструбы и фланцы.

Для труб небольшого диаметра фитинги используются по принципу цангового муфтового соединения: на конец трубы ПНД надевают разобранную часть фитинга — компрессионный узел, закрепляют его с помощью сварки и потом прикручивают элемент с резьбой под металлическую трубу.

Фланцы применяют, когда нет возможности использовать сварное соединение. Монтаж несложен, выбор деталей на рынке — огромный.

Обратите внимание! Фланцевый метод — наиболее доступный и дешевый способ. Соединительные элементы стоят недорого, можно подобрать фланцы для любых труб какого угодно диаметра.

Виды соединений

Таким образом, чтобы соединить разнородные трубы, применяют:

НПСП — неразъемное соединение в газовых, канализационных и водопроводных магистралях, для которого используется переходник специального назначения. Соединение по сути представляет собой сварку полиэтиленового патрубка со стальным.
Муфты компрессионные, оснащенные резьбовой нарезкой — обжимной фитинг. Применяется совместно с обжимными кольцами и прокладки, которую можно менять по мере износа.
Фланцевый переход.

Что такое фланцы для соединения разнородных труб

Сочленение труб из разнородных материалов посредством фланцев оптимален при монтаже магистрали, в которой требуется соединить трубу из металла с ПНД или запорными устройствами. С этой целью применяется втулка вместе с прижимным фланцем, который в свою очередь закрепляется с помощью болтов. Бурт (второе название детали) не дает фланцу соскользнуть при повышении давления в трубе.

Втулки бывают двух видов:

Сегментные, т.е элементов ПНД, соединенных сваркой встык.
Литые конструкции, у которых сварные швы отсутствуют. Литая втулка ПНД обеспечивает фланцу необходимый упор и не дает узлу разъединиться. Предполагается также наличие второго фланца на трубе из металла.

Деталь легко монтируется, при этом не требует специального обслуживания. Разнообразие типоразмеров позволяет подобрать втулки любого размера под любой диаметр трубы.

Читать еще: Пассивация трубопроводов из нержавеющей стали

Фланцы также делятся на два вида:

Фиксирующие, когда фланец надевается на металлическую трубу, а на другой конец крепится трубное изделие из ПНД и вся конструкция закрепляется с помощью прижимного кольца и уплотнителя.
Резьбовые — фланца имеет резьбу с одной стороны, на которую накручивается труба ПНД с уплотнителем.

Обратите внимание! При монтаже важно обращать внимание на гладкость стальных деталей: любые заусенцы или выступы могут повредить полиэтилен.

Конструкция чаще всего применяется при замене поэтапной участков металлической системы на полиэтиленовую, а также для монтирования запорной арматуры.

Для монтажа используют терморезисторную сварку, когда конец полиэтиленовой трубы специальным инструментом нагревается и расплавляется до состояния вязкой массы, а затем под давлением соединяется со стальной трубой. Такое соединение применяют для монтажа высоконапорных трубопроводов.

Нормативные документы регламентируют технические характеристики НПСП:

Предельные значения давления в системе:

для газовых магистралей ПЭ 80 — 6.4 бар, ПЭ 100 -10 бар
для водопроводных напорных систем ПЭ 80 — 12.5 бар ПЭ 100 — 16 бар

Длина патрубков регламентируется ГОСТОм ТУ4859-02603321549-98 — для газовых, и ТУ2248-001-86324344-2009 — для водопроводных систем, работающих под напором.

Компрессионное муфтовое соединение

Это разборное модульная конструкция, детали которой легко заменить.

Корпус выполнен из полипропилена, оснащен ограничителем для трубы и резьбой в виде трапеции. Фиксирующая втулка с уплотнительной прокладкой, которая обеспечивает герметичность, не дает трубе деформироваться и сжиматься. Обжимное кольцо надежно закрепляет трубу в неподвижном положении.

Используют в основном для водопроводных систем.

Муфты бывают разных форм:

переходные,
соединительные,
угольник,
заглушка,
тройник,
отвод.

Могут иметь как внутреннюю, так и внешнюю резьбу.

Диаметр детали варьируется от 16 до 110, а значение рабочего давления — от 10 до 16.

Как соединить трубы ПНД: виды соединений (фитинги, муфты, сварка) и их особенности

Актуальность вопроса о том, как правильно выполнять соединение труб ПНД, объясняется тем, что такие изделия, изготовленные из полиэтилена низкого давления, активно используются в современном строительстве, а также для ремонтных работ. Монтаж таких труб, которые могут быть использованы для транспортировки различных сред, может осуществить даже тот, кто никогда ранее не сталкивался с необходимостью выполнения подобной процедуры.

Устройство летнего поливочного водопровода из труб ПНД

Сферы применения труб из полиэтилена низкого давления

Благодаря своим уникальным характеристикам трубы, изготовленные из ПНД, нашли широкое применение не только в капитальном строительстве, но и в бытовых условиях. Наиболее распространенными сферами применения таких труб являются:

монтаж трубопроводов, используемых для водоснабжения строительных сооружений различного назначения;
обустройство канализационных систем;
защита электрических кабельных систем;
формирование гидроизоляционного слоя для элементов теплотрасс;
защита кабелей связи при их прокладке в открытом грунте;
обеспечение нормального функционирования артезианских скважин;
формирование бетонных конструкций при возведении монолитных строительных сооружений;
монтаж систем орошения для тепличных сооружений.

Трубы ПНД имеют цветную маркировку в зависимости от назначения

Высокая популярность таких изделий обусловлена еще и тем, что соединение труб ПНД может выполняться по различным технологиям, каждая из которых обеспечивает его надежность и герметичность.

Способы соединения

Как соединить трубы ПНД? Для начала следует изучить особенности этой технологической операции. На сегодняшний день разработано много способов, позволяющих выполнять надежное соединение труб из данного материала. Все соединения, получаемые при помощи таких способов, можно разделить на два типа:

неразъемные (создаваемые сваркой);
разъемные (формируемые с использованием специальных соединительных деталей – фитингов).

Отвод ПНД-трубы с помощью резьбового тройника

Чаще всего при применении труб, изготовленных из ПНД, используются разъемные соединения. Это объясняется следующими преимуществами соединений данного типа.

Нет необходимости в приобретении специального сварочного оборудования или привлечении специалистов, услуги которых стоят недешево.
Соединения данного типа можно выполнять даже в тех местах, где использование сварки не представляется возможным. В частности, металлические фитинги применяются в тех случаях, когда соединение труб, изготовленных из ПНД, необходимо выполнить под водой.
Соединения труб, изготовленных из ПНД, выполняются очень оперативно, что нисколько не влияет на их надежность.

Разновидности фитингов для соединения труб ПНД

Разъемные соединения

На сегодняшний день используется два способа, позволяющих получать разъемные соединения труб, изготовленных из ПНД:

так называемое раструбное соединение, для выполнения которого используются специальные эластичные уплотнители (несмотря на простоту выполнения такого соединения, использовать его можно только при монтаже безнапорных трубопроводов);
соединения, выполняемые при помощи таких крепежных элементов, как металлические фланцы и фитинги.

Применение специальных муфт

В качестве фитингов, используемых для соединения труб из ПНД, часто применяются муфты из полиэтилена, изготавливаемые по экструзионной технологии. Для того чтобы использовать фитинг подобного типа, нет необходимости в применении дорогостоящего сварочного оборудования. Более того, такие соединительные элементы стоят недорого, что делает их применение еще более экономически целесообразным.

Виды муфт для разъемного соединения ПНД-труб

Такой тип фитингов для труб из ПНД, как полиэтиленовые муфты, отличается еще целым рядом преимуществ, к наиболее значимым из которых следует отнести:

длительность эксплуатации, срок которой может доходить до нескольких десятков лет;
высокую надежность;
устойчивость к механическим воздействиям и значительным перепадам температурного режима эксплуатации;
высокую устойчивость к воздействию даже очень агрессивных сред;
универсальность (применение для монтажа трубопроводных конструкций различного назначения).

На современном рынке представлено несколько разновидностей муфт данного типа:

компрессионные, имеющие внутреннюю или наружную резьбу (их можно использовать для монтажа как полимерных, так и металлических труб, газопроводов и отопительных систем);
соединительные, применяемые для монтажа ПНД-труб, обладающих одинаковым диаметром;
редукционные, при помощи которых выполняют соединение труб, отличающихся друг от друга диаметром.

Соединение труб из ПНД с применением компрессионных фитингов осуществляется по следующему алгоритму.

Соединительный элемент следует предварительно разобрать, для чего на нем откручивается накидная гайка.
Участок трубы, на котором будет выполняться соединение, тщательно зачищается, а на его торце выполняется фаска.
На поверхность трубы следует нанести метку, дальше которой торец соединительного элемента не должен заходить.
Чтобы процесс соединения не вызывал особых затруднений, конец трубы необходимо обработать раствором жидкого мыла.
После осуществления всех подготовительных процедур труба вводится в соединительный элемент, для чего необходимо приложить некоторое усилие.
После погружения трубы в фитинг до требуемой отметки гайка на соединительном элементе закручивается. Выполняя затягивание гайки, следует следить за тем, чтобы не перетянуть формируемое соединение.

Монтаж компрессионных фитингов

Неразъемные соединения

В отдельных случаях, связанных с соединением труб, изготовленных из ПНД, целесообразнее использовать не фитинги, а сварку, которая может выполняться по двум основным технологиям:

с помощью электромуфт;
стыковая.

Электромуфты – это соединительные элементы, изготовленные из полиэтилена, во внутреннюю часть которых вставлена электрическая спираль. В процессе монтажа трубопроводов на спираль таких муфт подается напряжение, что приводит к плавлению пластика и формированию надежного соединения.

Для работы с электромуфтами используют специальный сварочный аппарат

Чтобы, используя электромуфты, получить надежное и долговечное соединение труб, изготовленных из ПНД, необходимо соблюдать следующие условия.

Участки изделий, которые будут непосредственно задействованы в формировании соединения, должны быть тщательно зачищены.
Во время разогревания и остывания соединяемым элементам необходимо обеспечить полную неподвижность.

Чтобы выполнить соединение труб из ПНД методом стыковой сварки, как уже говорилось выше, необходимо наличие специального оборудования. Суть данного метода заключается в том, что торцы соединяемых труб предварительно разогреваются и доводятся до определенного состояния по степени своей пластичности, а затем прижимаются друг к другу и выдерживаются в таком положении до полного застывания пластика. После полимеризации пластика создается надежное и долговечное соединение труб. Следует иметь в виду, что надежное и герметичное соединение можно получить данным способом только в том случае, если поперечное сечение стыкуемых труб имеет форму ровного круга, без эллипсности.

Порядок сварки труб ПНД

К сварным соединениям, при помощи которых выполняют монтаж труб, изготовленных из ПНД, предъявляются следующие требования.

Поверхность сварного шва ни в одной из своих точек не должна располагаться ниже наружной поверхности соединяемых изделий.
Высота валика сварного шва может находиться в следующих пределах: для труб с толщиной стенки до 5 мм – 2,5 мм; для труб, толщина стенки которых находится в интервале 6–20 мм, – не более 5 мм.
Допускается смещение стыкуемых труб относительно друг друга, величина которого не должна превышать 10% от толщины их стенок.

Выбирая способ соединения труб, изготовленных из ПНД, следует учитывать целый ряд факторов:

условия, при которых будет эксплуатироваться создаваемый трубопровод;
величину давления, создаваемого в трубопроводе;
характер среды, для транспортировки которой трубопровод создается.

Только при условии, что все данные факторы будут учтены, можно подобрать такую технологию, которая обеспечит надежное и долговечное соединение элементов трубопровода.

голоса

Рейтинг статьи
