Как сделать врезку в пластиковую трубу водопровода?

Инструкция как сделать врезку в пластиковую трубу

В быту пластиковые трубы сегодня встречаются даже чаще, чем металлические. Легкость материала, нечувствительность его к коррозии, простота монтажа – все это делает продукцию из пластика наиболее оптимальным вариантом.

Врезка в металлическую трубу

Поэтому и вопрос – как сделать врезку в пластиковую трубу, актуален для многих домашних умельцев.

Особенности технологии

Механизм процесса достаточно прост. Чтобы врезаться в трубопровод, нужно на требуемом участке высверлить отверстие. Если речь идет о любом магистральном варианте – водопроводная, канализационная система, где отключить воду возможности нет, необходимо сразу же решать задачу и с перекрытием воды именно на рабочем участке.

То есть, нужно добиться сразу 2 целей: сделать отверстие и перекрыть воду под давлением с помощью какого-то запорного механизма. Причем арматура должна предусматривать и возможность монтажа следующей ветки.

Врезка в пластиковую канализационную трубу или, наоборот, крепление ветки к чугунной магистральной, требуют соблюдения 2 главных правил:

• диаметр трубы, в которую врезаются, больше трубы, которую монтируют;
• диаметр сверла должен в точности совпадать с диаметром врезаемого отрезка.

Конструкция такого устройства зависит от типа трубопровода. Кроме того, необходимо учитывать и масштаб самой работы.

Магистральный трубопровод подразумевает подачу жидкости под давлением , причем весьма ощутимым, а это означает применение специального оборудования и специальных запорных механизмов. Чтобы добраться до магистрали, нужно вырыть траншею, для чего, как правило, лопат недостаточно, а понадобятся услуги экскаватора. Осуществлять какие-либо работы по подключению к магистральным системам можно лишь при получении специального разрешения, подтверждающего квалификацию мастера. Все это делает возможность самостоятельной врезки в магистраль занятием крайне затратным и невыгодным.

В бытовые канализационные и водопроводные системы врезку пластиковой трубы действительно можно сделать самому, причем как в пластиковый, так и стальной трубопровод.

Технология монтажа в металлический трубопровод

Сегодня частные дома и квартиры обслуживают чугунные и стальные трубы. Для установки в них нового отрезка используются специальные приспособления – хомуты. Конструкция последних может быть разной, да и правила работы с металлическими сплавами различны.

Врезка в стальной трубопровод своими руками требует выполнения следующих рекомендаций:

• для работы лучше всего применять седельный хомут. Используют разные виды в зависимости от системы – канализационная, водопровод, отопление. Кроме собственно седла – части, примыкающей к трубе, устройство включает сверло и запорный клапан;
• перед монтажом поверхность трубопровода зачищают от ржавчины и грязи;
• устройство закрепляют с помощью болтов, используют уплотнительные прокладки;
• высверливают отверстие и тут же устанавливают запорный вентиль;
• закручивают вентиль, перекрывая подачу воды. Устанавливают специальную аппаратуру для сверления отверстия под трубу. Направляющая муфта позволяет сверлить в необходимом направлении;
• после этого закрепляют фитинг или переходник и подключают новую ветку. На фото – момент монтажа.

Чугун по сравнению со сталью является материалом более хрупким. Врезка пластиковой трубы в чугунную проводится по такой же схеме, но с соблюдением дополнительных требований: для сверления используют биметаллические коронки и приспособления особого вида. Важным является не позволять коронке перегреваться и работать только на малых оборотах. Самостоятельно устанавливать чугунный трубопровод практические нереально.

Врезка в пластиковую трубу под давлением

Эта операция на бытовом уровне довольно легко осуществляется своими руками. Главный плюс монтажа в доме – возможность перекрыть подачу воды. Однако и в тех случаях, когда это невозможно, задача легко решается с помощью электросварного хомута-седелки.

Седелки оснащены сверлильным механизмом, нагревательной спиралью и выполняются из специального, более прочного пластика.

1. На седелках наличествует штрих-код, расшифровка которого предоставляет полную информацию о вводимых параметрах: время сварки, длительность остывания и так далее.
2. Закрепляется приспособление с помощью болтов.
3. Подключают сварочный аппарат и приваривают отводы.
4. Спустя час – пластик за это время остывает, высверливают отверстия специальной фрезой и устанавливают запорную арматуру. Затем приступают к монтажу пластиковой трубы.

На видео демонстрируется как использовать седелки для врезки в пластиковые трубы.

Как врезаться в пластиковую трубу: особенности работ и разбор всех важных нюансов

В вашем частном доме пластиковые коммуникационные системы и им требуется модернизация или ремонт? Выполнить монтаж пластика своими силами несложно, благодаря особенностям этого материала, ведь верно? Но как врезаться в пластиковую трубу, если она под давлением? И возможно ли это выполнить самостоятельно?

Мы подскажем вам ответы на возникшие вопросы. Здесь рассмотрено несколько способов организации отвода от уже имеющейся магистрали. Варианты врезки снабжены подробным описанием процесса и дополнены фото, что позволит разобраться с тонкостями технологии монтажа дешевых и долговечных пластиковых труб.

Следуя рекомендациям, приведенным в видеосюжетах, можно выполнить большинство работ своими силами, не привлекая опытных сантехников.

Особенности вставки отводов в трубы

Трубопроводы из пластика существуют разные. Одни используются для подачи воды, другие для ее отведения.

Есть магистрали общего пользования, а есть личные внутридомовые и внутриквартирные сети. И каждый вариант имеет свои нюансы выполнения работ.

Чтобы врезаться в общую централизованную систему и не нажить себе проблем с законом, необходимо пройти предварительные согласования. Лучше всего подписание всех нужных бумаг и сами работы по врезке перепоручить специализированной организации. Это сильно упростит жизнь.

А вот в пластиковый трубопровод внутри квартиры или частного дома врезаться никто не мешает. Делать это можно практически в любой его точке. Надо лишь соблюдать элементарные правила и не перегружать систему обилием сантехнических устройств.

Напора воды в водопроводе должно хватать для всех приборов и всех пользователей. А канализационная труба способна принять только тот объем стоков, на который она изначально рассчитана.

Существует несколько видов пластиковых труб:

• «PP» – полипропиленовые;
• «PE» – полиэтиленовые (чаще всего это ПНД);
• «PVC» – поливинилхлоридные;
• «PEX» – из сшитого полиэтилена;
• «РЕХ-AL-РЕХ» – металлопластиковые.

Одни из них рекомендуется использовать для разводки систем ГВС и теплоснабжения, а другие только для подачи холодной воды или ее отведения. Технологии врезки для всех пластиковых труб во многом схожи.

Различия касаются способов соединения их с фитингами и между собой в случаях, когда осуществляется вставка дополнительного элемента в существующий трубопровод.

Все техники врезки отвода в водопровод из пластика можно поделить на две группы:

1. Вырезка участка трубы и вставка на его место тройника.
2. Накладка на трубу хомута (седелки) с отводным патрубком.

Первый способ подразумевает выполнение сварочных работ специальным паяльником для пластика либо использование прижимных фитингов.

Во втором случае достаточно наличия накладываемой детали. Она просто надевается на трубу и затягивается механически болтами либо накладывается на пластиковую поверхность и приваривается к ней посредством встроенных нагревательных спиралей.

Варианты осуществления врезки

Наиболее надежной технологией врезки в водопроводную трубу из пластика является способ с вставкой в нее тройника. Фактически это обычный монтаж ответвления с использованием штатных фитингов. Сначала из трубопровода вырезается участок, а затем на его место монтируется деталь с отводом. Однако не всегда применение такого варианта возможно.

Использование накладок (хомутов, седелок) упрощает процесс врезки в водопровод. А если он находится под давлением, то это и вовсе единственно возможный вариант. Для монтажа тройника воду придется из пластикового трубопровода полностью сливать, а для врезки с помощью специальных седелок этого делать особо не нужно.

Способ #1 — тройник либо коллектор

Основная проблема при любом способе выполнения врезки в водопровод – это напор воды. Лучше всего, когда она перекрыта. Тогда точно в процессе работ не будет брызг, что попросту опасно, так как приходится работать с электроинструментами. Да и сварка пластиковых труб по правилам должна производиться на сухую.

В качестве вставляемого элемента для организации ответвления можно воспользоваться:

• обычным тройником;
• коллектором для подключения нескольких отводных труб.
• заранее подготовленным куском трубы с припаянным отводом.

Конец с отводным патрубком бывает с резьбой и под пайку. Выбор вида фитинга зависит от разновидности пластика и типа монтажа всей трубопроводной системы.

Если водопровод изначально выполнен в сборно-разборном варианте, то и вставку в него делать следует с резьбовым соединением. А если весь трубопровод выполнялся сваркой электропаяльником, то и врезку в него лучше исполнять аналогичным способом.

Технология врезки тройника выглядит следующим образом:

1. Перекрывается и полностью сливается из системы вода.
2. Труборезом вырезается участок трубы по размерам так, чтобы можно было выполнить на его месте подсоединение дополнительного фитинга.
3. Монтаж тройника с помощью паяльника (для ПНД и полипропилена) или клея (для ПВХ).
4. Установка на отвод запорного вентиля.

После установки крана на созданное ответвление дальнейшие работы можно уже выполнять при включенной воде. Сваривать трубы из пластика при врезке отвода можно встык и в раструб. Оба варианта приемлемы.

Если подобраться к водопроводу паяльником проблематично из-за его близкого расположения у стены, то можно воспользоваться цанговыми зажимами либо пресс-муфтами. Для этого сначала готовится участок трубы с приваренным отводом, а уже затем он вставляется на место выреза в водопроводе.

Врезка в металлопластиковый трубопровод производится с помощью резьбового (компрессионного) фитинга:

Способ #2 — электросварная седелка

Под накладной седелкой на трубу понимают деталь водопровода, которая предназначена для организации ответвлений с основной магистрали.

Этот элемент сильно упрощает монтаж узлов разветвления и не предполагает нарушения сквозной целостности трубного изделия. Для выполнения отвода в пластиковой трубе на месте врезки осуществляется лишь высверливание отверстия нужного размера.

Обычная седелка фиксируется на трубе хомутами и болтами. Электросварной ее аналог имеет в своей конструкции встроенные нагревательные спирали. При подаче на них напряжения с электросети эти элементы расплавляют пластик, который после остывания образует надежное соединение фитинга с водопроводом.

Технология монтажа электросварной седелки основана на электродиффузионной сварке. Причем все нагревательные элементы уже вмонтированы в ее корпус на заводе.

Необходимо лишь подключить их на несколько минут к электропитанию. По процессу сварки это напоминает метод с использованием паяльника-утюга, только в случае с седелкой все уже собрано в ней.

Предназначена подобная накладка для врезки в ПНД трубы. Именно полиэтилен при нагреве сначала переходит в нужное эластичное состояние, а затем затвердевает без потери прочностных характеристик. В результате пластик обоих свариваемых частей соединяется в единую массу, которую сложно разорвать.

После остывания седелка и труба становятся неделимым целым. Подобное соединение способно выдержать напор воды в 16 атмосфер, чего с избытком достаточно для выполнения монтажа водопровода в квартире либо коттедже. Электросварные седелки бывают со встроенной фрезой и без нее – первый вариант предназначен для работ на напорных трубопроводах под давлением без перекрытия воды.

Врезка в пластиковую трубу без сварки с помощью патрубков, седелок и специальных адаптеров

Частный дом или дача на протяжении всего срока эксплуатации перестраиваются, улучшаются, обустраиваются. Иногда эти манипуляции совершаются вынуждено, по причине износа какой-либо конструкции или системы, а иногда появляется желание их модернизировать для повышения комфорта в доме. Но, какие бы причины не лежали в основе процесса, порой приобретает актуальность такая операция, как врезка в трубу без сварки. К примеру, без этой процедуры невозможно организовать дополнительный канализационный слив при монтаже стиральной машины или наоборот создание дополнительной точки водоотбора для подключения бытового прибора к системе водоснабжения.

Очерчиваем круг задач

Если нужно врезка в водопроводную трубу, к примеру, то самым логичным на первый взгляд будет очень простой способ:

• Разрезается труба.
• Вваривается или вставляется тройник.
• Выполняется подключение к тройнику.

Если дело приходится иметь с водопроводным или отопительным трубопроводом еще «советского пошиба», то есть металлическим, то подобная манипуляция вида «лоб в лоб» является весьма эффективным способом решения задачи. Но такие трубы на практике встречаются все реже и реже, они безжалостно и повсеместно вытесняются системами из пластика и его производных. Поэтому, на сегодня более актуальным будет вопрос о том, как врезаться в пластиковую трубу.

Естественно, эта работа не является такой уж простой, как кажется на первый взгляд, хотя с другой стороны с ней сможет справиться и непрофессионал, если вооружится нашими советами, а также проявит старание и волю. И для начала, нужно понимать объем работ, с которым придется столкнуться.

Возможные проблемы при врезке:

• Перепиливается труба и в нужном месте очень точно по размерам вырезается кусок под тройник. При этом нужно учитывать, что труба может очень близко примыкать к поверхности стены, а еще может быть замурованной наполовину в стену.
• Возможно, потребуется стыковка по принципу «папа-мама». Конец каждой трубы снабжен расширением – раструбом, в котором имеется резиновый уплотнитель. Именно в этот раструб придется вставлять другую трубу.
• Также, скорее всего, придется произвести замену одной целой трубы на две меньших по размеру. А между ними нужно будет выполнить монтаж отрезка трубы с патрубком, через который будет выполняться подключение.

Врезка в водопровод с помощью патрубка

На самом деле ответ на вопрос о том, как врезаться в водопроводную трубу может быть очень простым. Один из способов этого процесса вообще не требует разрезания элемента трубопровода. Для начала приобретается, в любом специализированном магазине кусок трубы с патрубком, естественно, такого же диаметра, как и труба водопровода.

Врезка без разрезания — несколько простых шагов

Из приобретенного отрезка трубы нужно вырезать патрубок, но таким образом, чтобы на его торце получился элемент типа «пол-трубы». Именно он должен обеспечивать надежное перекрытие места будущей врезки. Проще говоря, должна образоваться как бы вторая стенка трубы. В определенном заранее месте сверлится отверстие, диаметр которого должен соответствовать диаметру патрубка.

На всю внутреннюю поверхность фланца равномерным слоем наносится любой невысыхающий герметик, к примеру, «Body 940». Его стоит искать в автомагазинах, в отделах автокосметики. Этим же составом смазывают участок вокруг отверстия, но до самого отверстия не нужно доходить где-то на 1 см.

Далее при монтаже такого криволинейного фланца на трубу придется воспользоваться я таким крепежным элементом, как хомут для врезки в трубу. Вернее их понадобится две штуки, чтобы притянуть края по обе стороны. Затягивать хомуты нужно очень аккуратно, но так, чтобы герметик начал выдавливаться из-под фланца. Остатки смазки удаляются.

Внимание! Если выполняется врезка в полиэтиленовую трубу водопровода (канализации), где фиксируется небольшое давление, то использованием хомутов является необязательным условием. Можно фланец, использовав широкую изоленту, просто «прибинтовать».

Бывают случаи, когда более рациональным решением будет использование готового тройника, с большим размером поперечного сечения. При этом с него нужно спилить тот отрезок трубы, где нет патрубка. В этом случае общая процедура будет включать продольное разрезание трубы, высверливание в оставшемся отрезке отверстия, а затем монтаж к нему патрубка.

Готовые спецсредства для врезки — сиделки и адаптеры

Поводом для врезки в общедомовую систему канализации может стать самое обыденное событие – устройство дополнительной раковины, установка добавочного крана, подключение посудомоечной или стиральной машины и пр. Справиться с такими задачами в любое время и квалифицированно может любой, если применит специальные конструкционные элементы, которые имеются сейчас на рынке – адаптеры, фланцы и др. Благодаря этим простым и доступным переходящим устройствам может быть найдено оптимальное решение в каждом конкретном случае. Причем, врезка в ПВХ трубу будет выполнена без особых материальных и временных затрат. Существует несколько способов врезки в канализационную систему с применением специальных элементов:

• Внедрение адаптеров. Если врезаться нужно в трубу диаметром 100-110 мм, то выполняется монтаж адаптера диаметром 50 мм.
• Использование врезок. Когда работать предстоит с трубами диаметром 32-40 мм, то используются элементы размером 12-22 мм, оснащенные пластиковым штуцером.

Врезка без давления

Врезка в ПНД трубу с помощью купленного готового адаптера будем качественно выполнена, если сделаны всего несколько последовательных шагов:

• Перекрыта водоподача в канализацию.
• Коронкой подходящего размера, надетой на дрель, просверлено отверстие.
• На трубу надевается адаптер и затягивается болтами.
• Если врезка без болтов, то поверхность трубы вначале обезжиривается, прикладывается спецсредство и затягивается гайка.

Врезка под давлением

Бывают такие ситуации, когда необходимо выполнить врезку в эксплуатируемую систему, находящуюся под давлением. Здесь применяется специальная трубопроводная арматура – седелка для врезки.

Важно! Седелка на трубу – это деталь трубопровода, которая состоит из 2-х частей, обжимающих трубу с 2-х сторон. В быту седелку очень часто называют – «хомут для врезки».

С помощью этой детали выполняется быстрая и надежная врезка второстепенного ответвления от магистрального трубопровода систем питьевого или технического водоснабжения, канализационных систем, дренажей и иных систем, трубопроводы которых создании из полиэтиленовой трубы.

Врезаться в трубопровод под давлением поможет седелка

При этом отводящий патрубок может поворачиваться относительно напорной трубы на 360 градусов. Сама седелка выполняется из того же ПНД материала, что и труба. К напорному трубопроводу такой хомут приваривается с применением электромуфтовой сварки.

Таким способом выполняется врезка в действующие трубопроводы, в которых создано давление до 10 бар – газ, и до 16 бар – вода. При этом технология не подразумевает наличие утечек или образование стружки. Полученное соединение является необслуживаемым и неразъемным. Оно не подвержено коррозийным воздействиям и будет служить не менее 50 лет.

При выполнении врезки в трубу любой сложности важно помнить, что качественно сделанная работа позволит избежать дорогостоящего ремонта всей системы, а также без особых хлопот будет выполнен монтаж любого отвода.

Как врезаться в водопроводную трубу без сварки

Вы хотите выполнить врезку в трубу водопровода городской магистрали? Для этого не нужно перекрывать воду, но необходимо получить разрешение от водоканала.

Работа выполняется без использования сварки. Но она не исключается, как еще один способ врезки.

В точке подключения к магистрали требуется соорудить монтажный колодец. Если вам дадут разрешение без его устройства, тогда придется произвести врезку в ближайшем эксплуатируемом колодце. Перед этим нужно подготовить траншею и трубу для прокладки водопровода к дому.

Устройство для врезки

Как врезаться в водопроводную трубу без сварки? Для этого служит седельный хомут, или седелка. Подобное соединение выдерживает давление до 16 атм.

Что такое седелка

Хомут для врезки в водопровод под давлением напоминает муфту, состоящую из двух половин, на одной из которых расположен патрубок или фланец для врезки.

Герметичность соединения осуществляется за счет прокладки. Она может быть выполнена в виде кольца, окаймляющего врезное отверстие. Подобное изделие, обычно, изготовляют для пластикового трубопровода.

Второй вид прокладки – это уплотнительный слой, покрывающий всю внутреннюю поверхность хомута для врезки в водопровод. Такая модель предназначена для металлической, чугунной и асбестоцементной магистралей, но встречается и в пластиковых конструкциях (как сделать водопровод из полипропилена своими руками). Используемый материал – этилен-пропиленовый каучук.

Производятся также универсальные седелки, основу которых составляет металлическая полоса, напоминающая стяжной автомобильный хомут.

Стоимость седельных хомутов от 70 рублей.

Схема седельного хомута для врезки водопровода.

Бывают изделия с дополнительными элементами, облегчающими врезку в существующий водопровод:

• со встроенной фрезой и боковым отводом на перекрывной кран;
• с герметичным торцом патрубка.

Для пластика выпускаются также хомуты с нагревательной спиралью. Они продаются по цене от 1 тыс. рублей и требуют для работы сварочный аппарат, который еще дороже: от 70 тыс. рублей. Соединение выполняется при помощи электродиффузионной сварки.

Встречаются седелки, выполненные в виде трехсоставных муфт для врезки в водопровод большого диаметра.

Крепление седелки

Половины хомута стягиваются между собой двумя, четырьмя или шестью болтами в паре с гайками. Закручивание производится равномерно, без перекосов.

Выбранный участок трубопровода очищается от грязи, чтобы обеспечить плотное прилегание прокладки. На железной трубе снимается ржавчина (какие трубы выбрать для водопровода в квартире). Затем крепится седелка для врезки в водопровод.

Иногда болты из комплекта могут быть такой длины, что состыковывать две половины хомута тяжело. Проверяется это перед врезкой и при необходимости приобретаются в магазине более длинные болты. Лучше их покупать в паре с гайками, потому что зарубежные стандарты могут не соответствовать нашим размерам. Такое случается с турецким товаром.

Если возникли сомнения в плотности прилегания хомута или в качестве турецкой прокладки, тогда используется герметизирующая паста, которая наносится тонким слоем на уплотнение.

Схема крепления седельного хомута к водопроводу.

Процесс врезки

В зависимости от варианта изготовления седелки и дополнительных элементов могут быть различные способы врезки.

Простой метод

Как врезаться в водопроводную пластиковую трубу? Сейчас будет описана технология, которая используется как для пластика, так и для металла или других материалов трубопровода. Ей может воспользоваться каждый собственник частного дома. Она не требует покупки дорогих изделий.

К патрубку хомута крепится шаровой запорный кран, через который вводится сверло, закрепленное в дрели. Кран должен быть открыт. Иначе он ему грозит повреждение.

Выполняется отверстие в трубе. Предварительно в месте сверления производят кернение.

Внимательно работают при врезке в чугунную трубу водопровода. Она хрупкая. Поэтому сверлят ее на малых оборотах, не сильно надавливая на дрель.

Для защиты от напора воды применяют обрезанную пластиковую бутылку вместе с пробкой, куда вкручивается сверло.

Работа выполняется вдвоем. Помощник стоит около электрической розетки. Когда хлынет вода, он отсоединяет штепсельную вилку дрели от электричества. Сверлильщик в этот момент вытаскивает сверло из седелки и закрывает кран.

Схема седельного хомута для врезки водопровода под давлением.

Затем производят монтаж домашней водопроводной линии (автономная система водоснабжения частного дома). Она может стыковаться с краном по-разному.

Основные способы соединения:

1. Резьбовое.
2. С использованием компрессионных фитингов.
3. Клеевое.
4. При помощи пайки.

Это зависит от материала трубы.

Применение встроенной фрезы и защитного клапана

Для врезки в водопровод под давлением продаются седелки, в патрубке которых находится встроенная фреза с шестигранным пазом под ключ. Для вращения фрезы в паз вставляется насадка, закрепленная в вороток или дрель.

На торце патрубка выполнено уплотнительное приспособление, через которое и заводится насадка.

Хитрость заключается в том, что патрубок закрыт подпружиненным клапаном. Но стоит на него надавить насадкой, как тот открывается, давая проход к фрезе.

Кроме того, по окружности патрубка располагается резиновое кольцо, охватывающее насадку. Часто такая конструкция применяется при врезке в полиэтиленовую трубу водопровода.

Когда сверление закончится (появится незначительное выбивание воды из-под насадки), фреза выкручивается до касания с клапаном. Сверху ставится заглушка. Она скорее антивандальная, чем уплотняющая.

Сбоку патрубка имеется отвод с запорным шаровым краном. К нему открывается доступ воды после выкручивания фрезы. Но он должен быть закрыт и открывается лишь после монтажа домашнего трубопровода.

Еще способы

Работники водоканала используют для врезки в металлическую трубу без сварки массивное уплотнительное устройство. Оно выглядит в виде трубы с прокладками, которая насаживается на патрубок седелки.

На хомуте или на трубе магистрали монтируется узел крепления и к нему притягивается устройство тремя–четырьмя длинными болтами.

Такая конструкция полностью герметична и не пропускает ни капли воды. Поэтому тут предусмотрен манометр. Когда отверстие будет сделано, то это покажет скачок давления на приборе.

К стальному трубопроводу можно подключиться также, приварив к нему патрубок. Тогда седелка не потребуется. Но здесь имеет значение врезка трубы в трубу в зависимости от диаметра. Такой способ логично использовать при большом сечении магистрального трубопровода водоснабжения.

После сварки дальнейший монтаж производится аналогично вышеописанным методам. Основные шаги – монтаж шарового крана на патрубок, сверление отверстия, подсоединение домашнего водопровода. При этом нужно подумать о варианте защиты электроинструмента от струи воды.

Возможно вам будет интересна информация изложенная в следующих статьях:

Видео о врезке в водопровод под давлением.

Как лучше сделать врезку в ПНД трубу – проверенные временем материалы и способы

Врезка в трубы из различных материалов подразумевает подключение дополнительного отвода или канала к основному трубопроводу. Процесс выполнения подобных работ отличается некоторой степенью сложности, поэтому требуются специальные инструменты, аккуратность, а также знание всех особенностей. При врезке в центральный канал необходимы документы, разрешающие проведение работ такого типа.

Основные моменты процесса врезки в ПНД трубы

Трубопроводы, выполненные из полиэтилена низкого давления, сегодня не являются редкостью. А современные технологии позволяют избежать при врезке в такие магистрали многих трудностей, которые могли бы встретиться при работе с металлическими трубами:

• Врезка в ПНД трубу требует остановки потока воды или газа только в исключительных случаях. Это особенно важно, если работы проводятся на магистрали, к которой присоединены промышленные предприятия, медицинские учреждения и детские сады. Эти объекты не могут нормально функционировать без воды. Кроме того отсутствие тепла или воды в жилых домах может повлечь резкое недовольство жильцов.
• Использование ПНД элементов облегчает процесс эксплуатации трубопровода и выполнение ремонтных работ. Врезка в стальные трубы предполагает использование крупногабаритных деталей, имеющих к тому же немалый вес. Это требует больших материальных и трудовых затрат.
• В большинстве случаев монтаж запорного устройства, необходимого для перекрытия потока, подразумевает обустройство специальных колодцев или камер. Для осуществления врезки в ПНД трубу используется специальный вентиль, полностью перекрывающий поток или регулирующий его.

Элементы для организации отводов

Врезка в полиэтиленовый трубопровод осуществляется посредством следующих приспособлений:

• Седельная муфта для вырезки холодным методом.
• Различные вентили, позволяющие выполнять врезку под давлением.
• Накладной уход.
• Седелка фланцевая.
• Муфта седловая полиэтиленовая электросварная под пайку.

Посредством седелок, имеющих резьбовой выход, осуществляется организация отвода второстепенных каналов от основной магистрали, по которым транспортируется вода питьевого и технического назначения (прочитайте также: «Виды седелок на трубу ПНД, варианты монтажа и установки»). Широкое применение таких элементов отмечено в системах полива и орошения хозяйств индивидуального пользования.

Вентиль для врезки под давлением — это специальная деталь, которой отведено выполнение следующих функций:

• Отводы для монтажа различных ответвлений трубопровода.
• Запорная арматура, перекрывающая или регулирующая движение рабочей среды.

Накладной уход может использоваться только на перекрытых каналах. Фиксация механизма на трубе осуществляется посредством позиционирующего ремня. Патрубки накладки такого элемента не имеют. Детали подобного вида выпускаются разного диаметрального сечения, при этом у деталей первого типа он может находиться в пределах от 5 до 31,5 см, а у вторых — от 31,5 до 120 см.

Фланцевая седелка на пропиленовую трубу находит свое применение при сборке и реконструкции канализационных каналов и сетей водоснабжения. Допускается установка детали на газопроводы с рабочим давлением не более 10 атмосфер и водопроводы с давлением не выше 16 атмосфер. Применять соединения другого типа на газопроводах не разрешается. Читайте также: «Как выполняется врезка в трубу водопровода – варианты для разных материалов».

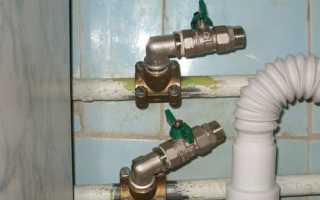

Врезка в трубу без сварки посредством обжимных хомутов

Для производства обжимных хомутов для врезки трубы используется полиэтилен или полипропилен черного и синего цвета. На таких деталях не образуются очаги коррозии, поэтому они отличаются долгим эксплуатационным периодом. Для более надежного и герметичного соединения изделия имеют уплотнительное резиновое кольцо, которое располагается в специальном пазу.

Кроме того деталь имеет две части: нижнюю ответную и верхнюю с резьбовым отводом. Установка такого хомута на канал подразумевает стягивание частей посредством болтов зажимного типа. Количество зажимных элементов определяется по диаметру элемента, чаще всего от 2 до 6 штук. Используя резьбовой выход, вкручивают переходные элементы для дальнейшего устройства отводов. Читайте также: «Как использовать хомут ремонтный для труб водоснабжения – варианты и способы».

Монтаж хомутов для полиэтиленовых труб следует выполнять только после предварительной проверки комплектации, чтобы присутствовали все элементы детали. Кроме того седелка должна полностью соответствовать диаметру трубы из полиэтилена низкого давления. Чтобы проверить этот параметр, половинки хомута прикладывают к трубе. Затем определяют место, где будет установлен резьбовой хомут, и маркером отмечают точку просверливания отверстия. Читайте также: «Правила монтажа труб ПНД в зависимости от сферы использования».

Выполнив все подготовительные работы, начинают проделывать отверстия, используя электрическую или ручную дрель подходящего размера. С помощью острого ножа с краев готовых отверстий снимают заусенцы и стружку и переходят к установке хомута. Чтобы избежать деформации или перетягивания пластмассовых элементов, гайки затягивают равномерно крест-накрест.

Характерные особенности седелок

Выполнить качественную герметичную врезку в ПЭ трубу помогает седелка для каналов ПНД, именно этот элемент считается наиболее эффективным вариантом в таких ситуациях. Не рекомендуется разрезать полимерные трубы и соединять их посредством тройника или компрессионной муфты.

Во-первых, пластиковые элементы большого диаметра не отличаются особой гибкостью, что может вызвать затруднения при входе трубы в соединительный элемент. Во-вторых, в процессе резки труба может деформироваться, что также вызовет определенные сложности. В-третьих, если в детали компрессионной муфты попадет грязь, то прочность и герметичность соединений будет нарушена.

В большинстве случаев седелка для врезки в трубы из полиэтилена низкого давления производят из полипропилена сополимера ПП-Б. Готовые элементы, имеющие диаметр от 20 до 63 мм, могут эксплуатироваться под давлением не более 1,6 МПа, если температура окружающей среды составляет 20 0 С. При использовании деталей с диаметром от 75 до 110 мм рабочее давление снижается до 1,25 МПа.

Накладной уход или патрубок накладки

Для изготовления накладных уходов применяют полиэтилен ПЭ100. Монтаж такого элемента кВ трубе из полиэтилена низкого давления выполняется привариванием электродиффузионной или электромуфтовой сваркой. Для этого нижняя часть накладного ухода оснащена специальной нагревательной спиралью, которая под воздействием тока начинает нагреваться. В результате поверхность полиэтиленовой трубы и подошва патрубка плавятся.

Патрубок имеет специальную накладку от завода-производителя со штрих-кодом, в котором указана информация для сварочного устройства. Благодаря этому автоматически настраиваются время сварки и остывания и параметры передаваемого на спираль тока. Производители патрубков гарантируют безупречное функционирование готового узла в течение четверти века.

В отличие от электросварной седелки у накладного ухода отсутствует специальная фреза для врезки в трубопровод, но он отличается низкими затратами на работу, подразумевающую прокладку каналов. Несмотря на то, что установка такого фитинга может выполняться только на отключенных каналах, элементы имеют правильный угол отвода. Патрубки такого типа могут выпускаться больших диаметров.

Большие габариты и незначительный вес способствуют более простому монтажу накладных уходов. Это дает возможность выполнять работы на строящихся и функционирующих трубопроводах, в труднодоступных местах, например, в городских смотровых колодцах. Кроме того установка таких фитингов не требует разрезания ПНД трубы, поэтому занимает небольшое количество времени.

Вентили для врезки под давлением в полипропиленовые трубы

Вентили используются для врезки в следующие типы трубопроводов: безнапорные, водонапорные, работающие под давлением не выше 16 атмосфер, газовые, давление которых не превышает 10 атмосфер. При этом врезка в ПНД трубу под давлением выполняется без отключения основной ветки. Благодаря конструктивным особенностям фрезы процесс врезки не требует приложения особых усилий. Вентили могут использоваться для врезки в полиэтиленовые трубопроводы, имеющие диаметральное сечение 63; 90; 110; 125; 160 и 225 миллиметров.

Врезка выглядит следующим образом: кольцевая фреза, имеющая верхний и нижний упор, под управлением стального приводного шпинделя фрезерует трубную стенку и скользит по металлической гильзе. Механизм оснащен металлическими элементами, которые не требуют технического обслуживания и дополнительной изоляции. Запорный вентиль легко управляется посредством штанги.

Чтобы исключить протечки на участках соединения, необходимо выбирать фрезу меньшего диаметра, чем внутреннее сечение отвода.

Вентиль для врезки под давлением монтируется посредством электромуфтового сварочного аппарата. Нижняя часть детали оснащена открытым нагревательным элементом, который способствует оптимальной теплопередаче. Отводной патрубок присоединяется к каналу, диаметр которого составляет 32; 40; 50 и 63 миллиметра.

Фланцевая и электросварная седелка для врезки в трубы ПНД

Врезку в ПНД трубопроводы, работающие под давлением не более 16 атмосфер, а также имеющие диаметр 8-60 см и выходной фланец 4-15 см, выполняют с помощью фланцевой седелки. Эта деталь позволяет одновременно проводить крепление запорной арматуры, фланцевых кранов и задвижек второстепенных каналов, имеющих приваренный фланец. Для изготовления сиделки на ПНД трубу используется ковкий чугун с эпоксидным порошковым покрытием, защищающим элементы из металла от образования коррозийных процессов и различных агрессивных сред.

Крепится деталь посредством двух хомутов в подвижном резиновом кожухе, которые упрощают монтаж детали. Резиновая уплотнительная часть седелки обеспечивает прочное и герметичное соединение.

Установка электросварной седелки выполняется следующим образом:

• Прикладывают к поверхности трубы верхнюю часть детали и обводят ее контур.
• Полиэтиленовый канал очищают от эпоксидного слоя на глубину до 0,15 мм.
• Обезжиривают соединяемые поверхности.
• Устанавливают седелку на трубу.
• Выполняют сварку посредством электромуфтового сварочного устройства.
• С помощью фрезы, позволяющей работать на трубопроводе под давлением, в трубе вырезают отверстие.
• Снимают заглушку отвода, вворачивают фрезу до нижнего упора, выворачивают фрезу обратно и надевают заглушку на место.

Врезка без сварки в трубопроводы, выполненные из полиэтилена низкого давления, особенно актуальна при подключении бытовой техники к системе водоснабжения или при создании дополнительного отвода канализации.
