Как самому сделать струбцину из металла?

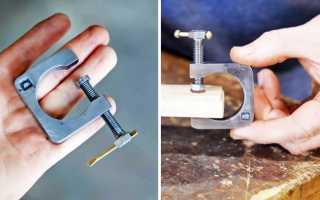

Как сделать простую мини струбцину

При работе в мастерской постоянно возникает необходимость в струбцинах, которых редко хватает. Предлагаем способ их изготовления. Он позволяет сделать любое нужное количество струбцин с минимальным набором инструментов.

Материалы:

• Стальная пластина 10 мм или толще;
• болт диаметром в половину сечения стальной пластины;
• кругляк 10-20 мм;
• проволока 3-6 мм.

Процесс изготовления струбцины

Из толстого листового металла вырезается квадратная пластина, из которой в дальнейшем будет сделана станина струбцинки. Чем больше нужна струбцина, тем крупнее берется заготовка.

Далее ее нужно просверлить в центре корончатым севером, и сделать пропил с одной стороны, задав С-образную форму.

Теперь нужно просверлить одну губку станины. Важно чтобы отверстие шло параллельно плоскости заготовки. Это можно сделать, если приложить ограничитель из фанеры или доски, и упираться в него.

Затем в отверстии нарезается резьба под винт.

Станину необходимо обточить, сгладив угловатости. Также ее желательно отшлифовать, чтобы потом покрасить или сделать воронение (как сделать простое воронение смотрите тут — https://sdelaysam-svoimirukami.ru/4786-3-proverennyh-sposoba-voronenie-nozha.html).

Дальше нужно заняться винтом струбцины. Для этого используется болт подходящей длины. Чтобы сделать для него упор, требуется подобрать пруток кругляка примерно равный диаметру головки болта. Заготовка просверливается в центре на глубину 10 мм. Для этого используется сверло меньше диаметра, чем стержень болта. Затем от кругляка отрезается высверленный кусок, чтобы получить шайбу.

На болт наживляется 2 гайки так, чтобы за них выступал его край немного больше чем ширина самодельной шайбы. Эта часть обтачивается, чтобы она на него налезала.

В проточенном торце болта нужно, высверлить отверстие на глубину 2-3 мм, создав по окружности тонкую каемку. Также требуется просверлить поперек его головку.

Теперь из проволоки отрезается заготовка рукоятки. Ее края нужно расплескать и вставить в отверстие в головке болта. Затем аналогично требуется расковать второй конец.

Болт заворачивается в станину. На его край надевается сделанный упор, и к высверленной каемке приставляется шарик от подшипника. Теперь сжав болт большей струбциной или тисками, можно выгнуть наружу каемку на торце, тем самым зафиксировав опорную тарелку.

В конце остается только покрасить или заворонить инструмент.

Этим способом при наличии точильного, токарного и сверлильного станка, можно достаточно быстро сделать целый набор таких струбцинок.

Смотрите видео

Струбцина своими руками: назначение, разновидности, изготовление

Заветная мечта любого самодельщика – наличие у него дополнительных рук! Ведь надо, например, удерживать совмещённые одна с другой детали, пока не прошла сварка или склейка. Необходимо позиционировать эту комбинацию точно под сверлом на станке. При этом, приходится ещё инструмент держать, иногда двумя руками. А своих рук всего две. И тут на помощь приходят струбцины. Сделать их своими руками под силу любому мало-мальски знакомому со столяркой. Они и детали между собой сожмут крепко, и к рабочему столу придавят. Удобная вещь!

Струбцина – что это такое

Струбцина – это вспомогательный инструмент слесаря, столяра, плотника. Применяется для временного, по требованиям технологии, соединения двух или нескольких деталей при склейке, перед сваркой, для точного сверления пакета.

В работе струбцина бывает даже удобней, чем тиски. С ней можно работать в любом месте, держать её под любым углом. А тиски жёстко привинчены к столу, их нельзя перенести и изменить ориентацию в пространстве.

Вид и конструкция струбцины определяется её назначением. Когда надо надолго и прочно связать две детали, используют устройство с прижимным винтом. Для быстрого прихватывания годится механизм с рукояткой и храповиком. Специальные струбцины применяют в столярном деле при склеивании двух брусков под прямым углом. Отличаются они друг от друга и размерами, и материалом, и технологией их изготовления.

При необходимости, возможно сделать струбцину из подручных средств своими руками под свои индивидуальные потребности.

ФОТО: instrumentn.ru Струбцина с трещоткой для быстрого захвата

Как сделать столярную струбцину

В столярном деле одна из самых частых операций – это склеивание деревянных брусков под прямым углом. Пока клей сохнет, бруски надо жёстко зафиксировать в определённом положении. Эту задачу решает специальная столярная струбцина. Между двумя взаимно перпендикулярными губками имеется подвижная прямоугольная деталь. Эта комбинация жёстко фиксирует доски в заданном положении.

ФОТО: instrumentn.ru Угловая струбцина для столярных работ

К столярным относится и торцевая струбцина. Она служит для прижима на время приклеивания к мебельной доске (столешнице) декоративной планки.

ФОТО: woodschool.ru Торцевая столярная струбцина

Материалы и инструменты

Угловая струбцина сложна для изготовления своими руками, но она очень помогает при столярных работах. И сделать её самому наиболее интересно. Устройство можно выполнить из металла или из дерева. Последний вариант более доступен для самостоятельного изготовления.

В качестве материала для конструкции берутся деревянные бруски сечением 40×40 мм². Для платформы основания берётся кусок фанеры толщиной 15-20 мм и размером 350×350 мм². Для прижимного механизма потребуются две стальные шпильки диаметром 15-18 мм и длиной примерно 200 мм. К шпилькам необходимо подобрать соответствующие гайки с возможностью их фиксации в дереве.

ФОТО: rmnt.ru Угловая столярная струбцина

Инструкция по изготовлению

В одном из углов платформы под 90º один к другому крепко привинчиваются два бруска. Они образуют эталонный прямой угол. На расстоянии от этих основных брусков-упоров параллельно им крепятся ещё два бруска. Расстояние должно быть примерно на 30 мм больше, чем толщина предполагаемых для склейки деталей. В этих новых деталях посередине закрепляются ходовые гайки. Сквозь них пройдут шпильки, на внешние концы которых для удобства работы желательно закрепить рукоятки.

На их внутренних концах устанавливаются подвижные колодки. Концы шпилек в этих брусках должны свободно вращаться, но при этом создавать усилие давления. В подвижном бруске следует высверлить глухое отверстие, глубина которого равна половине его толщины, на донце запрессовать глухую шайбу, а в отверстие впрессовать подшипник (не обязательно шариковый), в котором будет вращаться упорный конец шпильки.

Склеиваемые детали одеваются на вершину эталонного угла и прижимаются к неподвижным упорам подвижными брусками.

Изготовление струбцины для металла

Струбцины для работы с металлом надо делать тоже из металла.

Что нужно для работы

Для работы, первым делом, нужно определиться, какую струбцину придётся изготавливать. Хоть это не очень сложное изделие, но желательно хотя бы сделать эскизный чертёж и нанести на нём основные размеры. После этого можно подбирать материалы.

Потребуются обычные слесарные инструменты – верстак, тиски, молоток, сверлильный станок, метчики и плашки для нарезания резьбы, наждак.

Технология изготовления

Для самодельных струбцин обычно выбирают конструкцию попроще. Как правило, они требуются для решения сиюминутных задач. Сам процесс изготовления таких изделий будет более доступен. Конечно, варианты литейных технологий для самодельщика неприемлемы. Кованую скобу он делать не будет. И фрезерный станок не каждому доступен. Проще всего сделать с-образную струбцину и даже несколько штук разных размеров.

Для этого берётся полоска стали шириной 150-200 мм, длиной 350-400 мм и толщиной 10-12 мм. На расстоянии 15 мм от одного из концов сверлится отверстие и нарезается резьба М8. Сюда же для прочности следует приварить гайку с такой же резьбой. Полоска в тисках сгибается в виде буквы «П». Затем берётся шпилька или болт с резьбой М8 и длиной 100 мм и вкручивается в резьбовое отверстие на скобе. На внешнем конце шпильки надо сделать вороток, а на внутреннем конце вращающуюся упорную «пятку». Струбцина готова. Для создания больших или меньших усилий размеры устройства надо увеличивать или уменьшать.

Особенности изготовления зажимных инструментов разных типов

Струбцина имеет разные виды, отличаются они между собой по конструкции, материалу, размерам. Рассмотрим виды зажимных инструментов и нюансы их изготовления.

Быстрозажимные

Струбцина пистолетного типа. При нажатии на курок губки разводятся. При отпускании стопорного винта можно изменять величину зазора между губками. Усилие зажатия небольшое. Изготовить самому можно, но экономически невыгодно. Труда много, а стоит она недорого.

А вот такая струбцина с кулачковым зажимом делается очень легко. И держит она крепко.

ФОТО: pimg.mycdn.me Быстрозажимная струбцина кулачкового типа

G-образные

G-образные струбцины отличаются от с-образных только наличием сформованной неподвижной губки. Это позволяет более чётко и более крепко зажимать детали.

Торцевые

Торцевую струбцину можно сделать по технологии с-образной. Отличие лишь в том, что у неё три зажимных винта. Её размеры выбираются на основе размеров будущего объекта работы.

T-образные

При изготовлении такой струбцины необходимо точно выдерживать размер отверстий скользящих деталей.

F-образные

Для изготовления такой струбцины требуются фрезерные работы, чтобы сделать зубчатую насечку на штанге.

Угловые

Столярная угловая струбцина описана в выше.

Ленточные

Ленточные струбцины применяются при склеивании рамок, коробок, шкатулок. Лента с натягом охватывает изделие и не даёт ему преждевременно развалиться. При изготовлении требуется хороший чертёж и точное выдерживание всех размеров.

Трубные

«Трубные» струбцины в основе своей имеют толстую трубу. Они применяются при склейке щитов. Толщина и длина трубы определяются размером щита: его ширина, плюс 10 см на длину и диаметр трубы (от полудюймовой до трёхчетвертной).

ФОТО: youtube.com Трубная струбцина для склейки щитов

Пружинные

Такая струбцина создаёт усилие прижима за счёт пружины. Величина раствора между «пяткой» скобы и «пяткой» прижимного винта создаётся именно вращением этого самого винта. Сначала надо задать раствор, затем отвести назад подвижную часть струбцины, сжать пружину, вставить на место деталь и отпустить пружину.

ФОТО: usamodelkina.ru Самодельная пружинная струбцина

Заключение

Разнообразие технологических задач, стоящих перед мастером, вызвало появление огромного числа всевозможных моделей струбцин. Почти все они присутствуют в массовой продаже, и стоят вполне доступно. Но бывают ситуации, когда нужно большое число одинаковых простых зажимов. В этих случаях выгоднее самому изготовить эти устройства в требуемом количестве.

Как сделать струбцину своими руками

Проведение слесарных или столярных работ в необорудованных для этого местах неизбежно связано с проблемой крепления заготовок. Очень трудно исключить их перемещение по столу или верстаку в процессе обработки, если те не оснащены специальными зажимами, тисками или другими фиксирующими устройствами. Одним из таких устройств, простым, доступным и универсальным, являются струбцины. Мы расскажем, что они собой представляют и как используются, а также дадим подробную инструкцию по изготовлению надёжных струбцин своими руками.

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.

Струбцины такого типа подходят для работы с крупными заготовками

Предметы фиксируются за счёт вспомогательного винта и шагового механизма

Стубцина подходит для работы с габаритными заготовками

Струбцины этого типа упрощают стыковку заготовок под прямым углом

Угловая струбцина с двухсторонним угловым блоком

Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру

Такая струбцина используется редко из-за малой надёжности стыка

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

Как сделать столярную струбцину своими руками: пошаговые инструкции с чертежами

Для изготовления струбцин в домашних условиях достаточно обладать базовыми навыками слесарного и столярного дела. В качестве материалов используется деревянный брус, металлопрокат, трубы и детали крепежа, в частности, болты, шпильки, гайки, штифты. Для стыковки металлических деталей струбцин желательно наличие электрического сварочного аппарата. При выполнении любых работ главное — следовать инструкции и соблюдать технику безопасности.

Изготовление инструмента винтового типа

Такой вид струбцины поможет хорошо зафиксировать заготовки из дерева

Струбцина, изготовленная по данной методике, отлично подойдёт для фиксации небольших деревянных заготовок — фанеры, листов ДВП, ОСБ и ДСП, а также досок и тонкого бруса. Мы предлагаем вам самостоятельно выбрать масштаб, но в остальном лучше не отклоняться от следующей последовательности действий:

1. Перенесите шаблоны всех деревянных деталей на плотную бумагу или картон в соответствии с выбранным масштабом.
2. С помощью шаблона перенесите изображение на доску подходящей ширины. Лучше использовать не сосновые доски, а более твёрдую древесину.
3. Используя электролобзик, вырежьте все детали. Подправьте форму напильником, а поверхность зашлифуйте наждачной бумагой.
4. В «челюстях» наметьте и просверлите отверстия для осевого болта. Отверстие верхней «челюсти» удлините с помощью круглого напильника так, чтобы его длина составила 1,5–2,5 диаметра болта.
5. В рукояти просверлите отверстие для гайки, диаметром соответствующее номеру гаечного ключа. Надфилем придайте ему шестигранную форму. Установите гайку внутрь на эпоксидный или цианакрилловый клей.
6. Соберите струбцину — зафиксируйте осевой болт в нижней «челюсти» клеем, установите на шурупах заднюю петлю, наденьте верхнюю челюсть и, подложив шайбу, установите рукоять. На рабочие поверхности наклейте мягкие накладки.

Ещё более простой вариант — изготовление винтовой струбцины из ножовки.

Простой вариант струбцины из ножовки

В таком случае достаточно на одном конце её дуги приварить опорную площадку, а на другом — гайку, в которую и будет устанавливаться регулировочный винт с губкой и рукоятью.

Самодельная быстрозажимная струбцина из дерева

Изготовление такой струбцины займёт больше времени

Использование F-образных струбцин значительно ускоряет рабочий процесс. А вот изготовление самой струбцины несколько сложнее, чем создание её винтового аналога. Потребуется сделать следующее:

1. Перенесите изображения на пиломатериал так, как было описано выше. Точно соблюдайте указанные размеры деталей и места отверстий штифтов.
2. Вырежьте детали электролобзиком, им же сделайте узкую прорезь в подвижной губке и глубокие прорези для осевой пластины. При помощи стамесок выберите паз для кулачкового рычага.
3. Просверлите отверстия для штифтов. Обработайте все внешние и внутренние поверхности деталей напильником, а после — наждачной бумагой.
4. Из металлической полосы болгаркой вырежьте осевую пластину, зашлифуйте её. Просверлите отверстия для штифтов.
5. Выполните сборку инструмента, установив на пластину губки с помощью штифтов. В подвижную губку вставьте кулачок. Наклейте рабочие накладки.
6. Проверьте работоспособность быстрозажимной струбцины. В случае необходимости измените форму рабочей части кулачкового рычага.

Грубая фиксация нижней губки на осевой пластине может осуществляться заклиниваем её направляющих штифтов, вставкой дополнительного штифта, винтовым зажимом или другим способом.

Видео: изготовление быстрого зажима

Трубная из металла

Для изготовления такой струбцины потребуется металлическая труба

Для такого инструмента потребуются три металлических кольца, внутренний диаметр которых соответствует внешнему диаметру имеющейся у вас трубы, вместо которой, к слову, можно использовать и металлический стержень. При наличии сварочного аппарата, процесс изготовления струбцины сводится к такому алгоритму:

1. К двум кольцам приварите опорные площадки, которые можно сделать из стального уголка; на третье кольцо установите гайку, а само кольцо приварите к концу трубы.
2. К шляпке длинного болта приварите импровизированную рукоятку из металлического стержня, болт вкрутите в кольцо с гайкой.
3. Со свободного конца трубы на неё наденьте кольцо верхней подвижной губки. В кольце нижней губки сделайте отверстия для фиксирующих штифтов.
4. Нижнее кольцо установите на трубу.

Трубная струбцина оптимально подойдёт для удержания элементов мебели при её сборке, будет удобна в строительно-монтажных работах и других подобных операциях.

Видео: самодельная струбцина трубного типа

Угловая

Для изготовления струбцины такого типа можно использовать дерево, металл или дюралюминий. Между собой они отличаются не только материалом, но и прижимной силой и величиной фиксируемой заготовки. В нашем следующем материале представлены подробные инструкции по изготовлению инструментов: //stanok.guru/oborudovanie/kak-izgotovit-svoimi-rukami-uglovuyu-strubcinu.html

Как в быту, так и в профессиональной деятельности, связанной с обработкой дерева и металла, струбцины станут незаменимым помощником. Следуя инструкциям и обладая простым набором материалов, вы сможе своими руками смастерить этот инструмент.

Как сделать струбцины из дерева, фанеры, металла

Каждый столяр во время работы применяет струбцины, надежно фиксируя с их помощью заготовки. Сделать такое приспособление можно самостоятельно, причем вариантов исполнения существует несколько.

Струбцины бывают простые, универсальные и специализированные. Не так давно появился новый вид изделия – быстрозажимное. Такой элемент может сжать до 450 кг. Полезно будет изучить инструкцию по созданию струбцин для дерева своими руками.

• Угловой вариант
• Струбцина в форме штангенциркуля
• Самозажимной вариант
• Для склейки досок (щита)
• Материалы и этапы сборки
• Принцип действия
• Специальные конструкции струбцин

Угловой вариант

Независимо от типа струбцины, она должна крепко зажимать детали для их соединения или обработки. Угловое столярное приспособление помогает скреплять заготовки из дерева под определенным углом (чаще всего 90°, но бывают и другие). Без этого не обойтись при сборке мебели и рамок.

Для того чтобы смастерить такую струбцину из дерева своими руками, потребуется следующие материалы:

• два деревянных бруска толщиной 25 мм из древесины твердой породы;
• фанера толщиной 12 мм или больше;
• саморезы, шпильки;
• лобзик или ножовка;
• дрель.

Из фанеры вырезают квадратную дощечку со стороной 25 или 30 см. На ней закрепляют два бруска под углом 90 °.

Важно! Угол должен быть отмерен с высокой точностью, поскольку от него зависит правильная фиксация деталей.

Вначале бруски приклеивают, затем зенкуют, просверливают дрелью отверстия и закручивают саморезы или другие крепежные элементы. От центра брусков проводят перпендикуляры – здесь будут проходить винтовые шпильки.

На расстоянии 20 мм от угловых крепят упорные бруски, выдерживая между ними промежуток. Он должен быть чуть больше ширины деталей, которые предстоит зажимать самодельной струбциной. Шпильки лучше вкрутить сразу, перед фиксацией упоров. Потребуется также вырезать подвижные колодки, которые будут соединены со шпилькой (при ее выкручивании заготовка будет прижиматься к угловому бруску).

Таким же способом делается струбцина из фанеры или листов ДСП. В ней вместо деревянных брусков берут толстый фанерный лист. Есть другие варианты изготовления своими руками струбцин, но принцип их сборки в целом схож.

Струбцина в форме штангенциркуля

Приспособления, которые имеют форму штангенциркуля, используются для сильной фиксации маленьких деталей. Для самодельной струбцины потребуется, как и прежде, фанера и бруски небольшой толщины.

В качестве винта лучше всего взять шпильки с резьбой прямоугольного профиля или трапециевидного. Шаг резьбы – 2 витка на см. Очень хорошо, если на шпильке с одной стороны будет целик чуть меньшего диаметра, чем резьба. Он может использоваться для посадки ручки. С другой стороны желателен целик чуть большего диаметра для посадки подшипника.

Итак, в простейшей струбцине один конец будет неподвижным, а второй будет продвигаться посредством червячной передачи.

Для освобождения заготовки нужно передвинуть кронштейн на требуемое расстояние и повернуть на несколько оборотов вороток. Таким образом элемент зафиксируется. После этого можно отпустить механизм и заготовка освободится.

Самый простой вариант этой модели оснащен рельсовой конструкцией. Направляющие, которые устроены параллельно, имеют вырезанные пазы на равном расстоянии. Неподвижные упоры закрепляются при помощи тяг, изготовленных из металла. Ровно по ширине заготовок они могут перемещаться. В торце брусов следует установить неподвижные упоры, которые имеют червячный механизм. Обычным способом происходит зажим шпилькой и мебельной гайкой.

Самозажимной вариант

Для склеивания деталей лучше выбрать самую простую модель струбцины, которая имеет F-образную форму. В магазинах продают различные модели, которые состоят не только из древесины, но и из металла. Стоимость таких инструментов высока. Поэтому многие мастера предпочитают изготавливать их своими руками.

Для небольших операций отлично подойдет зажимная струбцина кулачкового типа. Например, если необходимо склеить небольшие детали или зафиксировать заготовки. Такая модель работает так же, как и ф-образный элемент. В состав инструмента входят 2 губки и направляющие шины. Губки: подвижная и неподвижная. Для надежного зажима необходимо хорошо зафиксировать заготовку и повернуть кулачок на 90 градусов.

Сделать такой инструмент можно самостоятельно при минимальном наборе инструментов и материалов. Перед началом следует начертить чертеж изделия. Можно использовать любой материал для изготовления, а также изменять стандартные размеры по своему желанию.

Шину изготавливают деревянную или металлическую. Маленькие болты и заклепки можно применять вместо металлических штифтов. Рекомендуется изготавливать одновременно подвижные и неподвижные губки, так как они зеркально отображают друг друга. Их ширину и длину можно изменять, чтобы увеличивать захват изделия.

Для склейки досок (щита)

Зажимные струбцины нужны для фиксирования делянок, которые после высыхания клея используются для мебельных щитов. Такие изделия отличаются от простых своей длиной. Другими словами, они имеют большой размах губок. Если покупать в магазине такой материал, то придется выложить приличную сумму. Поэтому мастера предпочитают делать зажимные механизмы самостоятельно.

Материалы и этапы сборки

Для того чтобы изготовить зажимы для дерева, понадобятся следующие элементы:

• брусок из бука или березы;
• сверло перьевое;
• труба 2,5 см;
• врезные гайки подходящего диаметра;
• гайка, которая имеет закругленный набалдашник (используется для декора);
• фреза диаметром 2,5 см и длинная шпилька.

Основой материала является труба, от которой отрезают кусок требуемой длины. В зависимости от размера губок необходимо распилить брусок. Кусочки должны быть от 15 до 20 см. Для свободного движения бруса по трубе следует сделать отверстие диаметром 2,5 см на расстоянии от края 2,5 см. Параллельно отверстию нужно выполнить пропил с того же торца. Для фиксации губки на трубе соединяют отверстие с торцом.

Для забивной гайки необходимо просверлить дополнительное отверстие сбоку от пропила. В него необходимо забить гайку и закрутить с обратной стороны болтом. Чтобы зафиксировать губку, следует зажать трубу в отверстии. Для передвижения трубы необходимо раскрутить болт, затем передвинуть элемент и повторить все действия снова.

В нижней зажимной части устроено 2 губки, она немного больше верхней, имеет дополнительную гайку. По строению же обе части одинаковые. Дополнительная забивная гайка располагается в противоположном конце трубы, в которую устраивается шпилька с гайкой типа «барашек».

Во второй разборной подвижной части нет таких зажимных деталей, как пропилы и гайки. Размеры такого элемента тоже немаленькие. В этой части необходимо сделать углубление для устройства шпильки.

Принцип действия

Принцип работы струбцины очень простой. Необходимо развести крайне губки таким образом, чтобы они были друг от друга на расстоянии на 3 см большем, чем ширина щита, который будет установлен. Далее нужно зафиксировать их на трубе. Для этого зажимают гайки, которые расположены по краям. Заготовки необходимо положить на трубки и заклеить клеем. Затем их нужно стянуть между собой при помощи вращения «барашка».

При умении пользоваться болгаркой и сварочным аппаратом можно сделать такую же струбцину для склеивания дерева из металла.

Для поддержания плоскости делянки трубками рекомендуется устроить струбцины в шахматном порядке. Главным преимуществом такого инструмента является простота изготовления и эксплуатации.

Специальные конструкции струбцин

Освоив навыки изготовления струбцин простой формы, можно совершенствовать их и делать приспособы для соединения сложных деталей.

Встречаются самодельные струбцины, сделанные из деревянной вешалки, которую распиливают на части. Комбинируют дерево и сталь, выполняют более удобные ручки, позволяющие быстро закручивать винт. Это особенно важно, если надо часто менять положение или использовать несколько струбцин одновременно. В случае сложных заготовок можно вначале вырезать их из бумаги, а затем перенести на фанеру.

Хотя более надежными являются сварные изделия из металла, деревянные конструкции тоже применяют не только для столярных, но и для токарных, плотницких работ. Не нужно иметь особых навыков для создания струбцины. Сделать такое изделие из дерева можно в неограниченном количестве своими руками. Потребуется лишь уделить процессу изготовления определенное время.

Изготовление столярных струбцин для сварки своими руками

Струбцина — это универсальный инструмент, без которого не может обойтись ни один мастер. На рынке стоимость такого приспособления довольно велика, поэтому струбцина, изготовленная своими руками, будет оптимальным вариантом для проведения работ с деревом и металлом. Процесс изготовления не потребует много материалов и финансовых затрат.

Разновидности и принципы работы

Существует два основных типа струбцин: для столярных работ и работ с металлом. Возможно использовать металлические струбцины для работы с деревом, но постоянно придётся подкладывать прокладки под губки, иначе изделие будет испорчено. В столярных работах довольно часто приходится использовать угловые струбцины — будь то стягивание двух рамок, где важным аспектом является выдержать угол 90 градусов, или сборка входных и межкомнатных дверей. При склеивании основной рамы двери без струбцин не обойтись. В интернете можно найти большое разнообразие вариантов изготовления струбцин своими руками, чертежи также присутствуют. Вот самые распространенные варианты.

Чертеж самодельной столярной струбцины изображен на рисунке.

Для сборки необходимы: упоры, блок зажимы, подвижные блоки и планки, которые можно сделать из фанеры 3/4, а верх и низ можно изготовить из фанеры толщиной 1,2 мм. Угловая струбцина собирается довольно легко, а фанера не будет царапать поверхности дерева пластика и других поверхностей. Материала понадобится довольно мало, что существенно снижает цену изделия. Столярный вариант самодельной струбцины отличается простотой конструкции и обеспечивает хорошее сжатие деталей между собой. Сделать инструмент можно из подручных материалов:

• Два бруска толщиной 4-5 см, длину можно подбирать в зависимости от поставленных задач.
• Две мебельные гайки.
• Две шпильки.
• Гайки-барашки под шпильки.

Брускам необходимо придать форму своеобразных клещей. Это можно сделать электролобзиком или обычной пилой по дереву. Затем бруски прислоняются друг другу, и в них просверливаются два отверстия. Шпильки вкручиваются в мебельные гайки и контрятся. Сжатие двух деревянных планок происходит при помощи барашков. Щечки изделия необходимо делать из мягких пород древесины — для того чтобы во время сжатия не повредить поверхность.

Большой популярностью среди столяров пользуются ленточные струбцины. С их помощью можно сжимать крупногабаритные объекты. Последовательность изготовления выглядит следующим образом.

Этот вид обеспечивает сильное сжатие, а материал для сборки наверняка найдется в каждой мастерской.

Изготовление угловой струбцины

Угловая струбцина также широко применяется для сварочных работ. Практически любые работы со сваркой подразумевают соединение деталей под определенным углом и удержание их в неподвижном состоянии. Когда сварщик варит, в одной руке у него находится держатель с электродом, а в другой маска, поэтому угловые струбцины значительно упростят работу с изделием. В магазинах цена таких приспособлений может достигать 2 тыс.р. и больше.

Поэтому наилучшим вариантом будет изготовление струбцины из металла своими руками. Это не только сэкономит деньги, но и позволит сделать инструмент любого размера и добавить некоторые изменения в конструкцию. Чертежи угловой струбцины приведены на рисунке.

Для этого необходимы: полоски металла толщиной 8-10 мм. Для фиксации металлических элементов нужно взять уголок 40 на 40 мм или 50 на 50 мм. Крепить уголки между собой можно болтовым соединением или просто сварить, что обеспечит им необходимую жесткость. Для прижимного устройства нужно сварить между собой 3-4 гайки, но наилучшим вариантом будет изготовить кронштейн с резьбовым отверстием толщиной 30-40 мм. Для перемещения зажимного механизма необходимо сделать направляющие. При помощи дрели просверлить отверстие, в него вставить болт и закрутить его гайкой.

Следующая модификация отличается простотой, но готовый инструмент необходимо закрепить на верстаке — для удобства. Струбцина состоит из двух уголков и двух планок из листового металла. Для быстрозажимной конструкции понадобятся два уголка 70 на 70 или 50 на 50, в зависимости от габаритов металла. Если метал крупногабаритный, то уголки желательно взять побольше. Еще понадобятся 2 стальных шпильки, которые будут выполнять роль зажимов, 6 гаек и 2 или более пластины из листового металла.

Два уголка сварить между собой под 90 градусов, расстояние между ними можно усилить планками металла или теми же уголками. Теперь в середине каждого уголка необходимо приварить по одному кронштейну.

Далее следует нарезать резьбу или просто просверлить отверстие и приварить гайку, в которую будет вкручиваться шпилька, фиксирующаяся заготовки. На конце шпильки приварить гайки, предварительно сварив их между собой.

Трубная конструкция

Профессионалам или сварщикам-любителям довольно часто приходится работать с различными диаметрами труб. Для сварки двух труб необходимо точно сопоставить две трубы. С их помощью не только можно сэкономить время, но и довольно быстро выставить соосность труб и сделать прихватки. Существует большой выбор струбцин такого типа в строительных магазинах, но, как правило, такие изделия довольно слабые, а те, которые хорошего качества, стоят больших денег.

Поэтому лучшим вариантом будет сделать их самостоятельно. В хозяйстве желательно иметь несколько видов струбцин, в зависимости от диаметра труб. Для изготовления первого варианта понадобятся два куска П-образного профиля, две гайки и два болта.

Последовательность изготовления:

• Отпилить два куска П-образного профиля примерно 20-40 см и сварить их под углом 90 градусов, как показано на рисунке.
• Для того чтобы не нарезать резьбу в отверстиях, можно просто приварить сверху отверстия гайку.
• Ширину профиля можно выбирать в зависимости от диаметра трубы, с которой будет вестись работа, а болты и гайки наверняка найдутся в каждой мастерской.

Конструкция довольно проста и не требует для изготовления специальных навыков. Такой же вариант можно сделать и для сварки труб «стык встык»: для этого нужно взять П-образный прямой профиль длиной от 1м до 2м, прикрутить к верстаку и сделать аналогичные зажимы, которые были в предыдущей версии.

Универсальный вариант

Если приходится сваривать трубы под разными углами, то этот вариант будет предпочтительным. Для изготовления понадобятся 2 уголка 70 мм на 70 мм, 2 планки толстого металла 7-10 мм (можно толще) 3 болта м17 и 5 гаек.

Концы планок обрезать под 45 градусов, затем приварить к уголкам. Предварительно просверлить отверстия на концах планок и скрепить их болтом. Как показано на картинке, к основным уголкам приварить куски уголков шириной от 5 до 7 см.

Затем в кусках уголков просверлить отверстия и с каждой стороны приварить по одной гайке. Такая конструкция струбцин хороша тем, что есть возможность сваривать трубы под любым углом, достаточно открутить гайку на планках и выставить нужный угол, а болты которые вкручиваются сверху в струбцины, обеспечат надежный крепеж трубы. Такую конструкцию можно зажать в тисках которые имеются в каждой мастерской, предварительно выставив угол. Если необходимо варить трубы с большим диаметром, то уголки берутся толще.

Быстрозажимный способ

Если обычную винтовую струбцину необходимо закручивать и тратить время, то быстрозажимная сможет прижать две поверхности очень быстро. Необходимые элементы:

• Фанера 3 или 4 мм.
• Пружины (чем жёстче будут использоваться пружины тем сильнее будет прижим).
• Небольшой кусок фанеры 1,5 или 2 мм, для изготовления шаблонов.

Для начала вырезать готовые детали по шаблонам.Затем в заготовке под номером 1 сделать вырезы ручным фрезером.

Следующим шагом будет подготовка стальной планки, по которой будет перемещаться движущая часть. Ее можно вырезать из листового металла толщиной 5-7 мм.

Затем собрать сам механизм, для этого понадобятся пружины и две стальные планки с прорезями посередине, которые довольно легко можно прорезать болгаркой. Собрать механизм, как показано на рис. 10.

Вставить курок и сверху положить вторую половину детали. Просверлить отверстия и скрепить две половинки между собой. Изготовить фиксированные губки из листового металла, как показано на рис. 11.

Приварить неподвижную часть губок на предварительно приготовленную планку длиной 50 см и шириной 3 см. На сами губки необходимо изготовить деревянные наконечники, для того чтобы во время зажима не царапать изделие.

Все детали из дерева можно пропитать суперклеем для увеличения срока службы инструмента. Конечный вариант выглядит следующим образом:

Этот вид струбцины очень удобен и позволяет сжимать довольно большие детали между собой, а усилие сжатия может доходить до 400 кг.

Таким образом, для фиксаций различных деталей в неподвижном состоянии и при сварочных работах подойдут струбцины различных типов, которые сделают работу более комфортной.

Originally posted 2018-07-04 08:29:57.
