Как отрезать трубу под 45 градусов?

Технология обрезки труб под углом

Если с задачей – как ровно отрезать трубу — при желании сможет справиться почти каждый, то выполнить правильный угловой рез трубы, притом в домашних условиях, значительно сложнее. И уж совсем сложно фигурным образом обрезать торец детали, если необходима врезка одной – невертикальной, а наклонной — детали трубопровода в другую. Как вырезать трубу под трубу – задача практически нерешаемая без знаний в области начертательной геометрии и развёртки стыка. Есть, правда, ещё прикладные программы для компьютера, но там необходимо тщательное масштабирование. Поэтому, если есть возможность, следует либо избегать таких профильных стыков вообще, либо использовать различные фитинги.

1. Технология обрезки труб под прямым углом
2. Способы резки труб большого диаметра
3. Как правильно резать трубы из разных металлов под 45 градусов и 90 градусов
4. Чем и как не стоит резать полипропилен
5. Какие инструменты используют для резки труб
6. Как правильно и безопасно резать металл болгаркой
7. Как резать тонкостенные трубы
8. Заключение

Технология обрезки труб под прямым углом

Если исключить варианты, используемые в промышленности – штампы с оправками, устройства для радиальной резки – то доступных домашнему мастеру решений не так и много. В любом случае потребуется либо ножовка по металлу, либо ручная шлифовальная машинка. Настройка облегчается тем, что трубчатое изделие всегда имеет только линейный контакт с плоскостью отреза.

Как ровно отпилить металлическую трубу? Достаточно крепко зажать металлическую заготовку параллельно расположенными струбцинами, разметить зону отреза маркёром и порезать в размер. Конечно, в пределах зазоров между ножовочным полотном и установочными базами ножовки люфт всегда возможен, в результате чего на поверхности стыка получится заусенец. Если в последующем наклонный участок такого стыка присоединяется к другому элементу трубопровода ручной дуговой сваркой, то это не страшно: всё можно (в разумных пределах) исправить за счёт изменения толщины сварного шва. В противном случае следует просто выбрать новый инструмент и в процессе отрезания постоянно контролировать маркерную разметку.

Ещё проще обрезать торец, используя труборез (стоит недорого, в крайнем случае можно одолжить у более мастеровитого соседа). Этот инструмент оснащается специальным подающим устройством винтового типа. Последовательность действий с использованием однороликового трубореза такова:

1. Поверхность заготовки тщательно очищается от следов грязи, смазки или окалины.
2. Разделяемый участок плотно сжимается губками (если труба – из мягкого металла, например, алюминия, лучше проложить между губками резиновую рифлёную пластинку: трение зажима возрастёт).
3. Вращая винт подачи, производят постепенное заглубление режущего ролика в стенку, до тех пор, пока ролик не прорежет её насквозь.
4. Изменяют положение круглой трубы, вращая её на 1200, с тем чтобы режущий ролик вошёл в контакт с новым участком реза, и повторяют переход.
5. Выполняем ещё одну переустановку – и прямая отрезка трубы готова. Осталось только зачистить участки перекрытия.

Существуют трёх- и четырёхроликовые труборезы, там процесс отрезки совсем прост, поскольку количество переустановок соответственно уменьшается.

Как разрезать стальную трубу под углом 45 или 90 градусов? Сперва следует проверить, подходит ли уже имеющийся труборез, чтобы распиливать конкретную деталь. В расчёт принимаются:

• Предел прочности материала;
• Диаметр или толщина стенки;
• Состояние режущих кромок ролика/роликов и зазоры в их осях.

Способы резки труб большого диаметра

Понятие «большой диаметр» следует рассматривать применительно не к магистральным трубопроводам, а к тем, которые практически могут встретиться в домашнем хозяйстве. В соответствии с нормами СНиП 2.04.01-85 Ду для внутренних систем водоснабжения и канализации не превышает 80…100 мм.

Большинство труборезов не рассчитано на работу с такими диаметрами, поэтому придётся воспользоваться ножовкой. Ножовочные станки могут резать с круговым движением полотна, или с возвратно-поступательным. Производительность в последнем случае ниже, зато повышается стойкость ножовочного полотна. Поскольку процесс резки может занимать длительное время, следует принять меры к обеспечению наилучшего качества среза. Для этого:

• Периодически смазывают зубья маслом средней вязкости (типа «Индустриальное -20»);
• Правильно распределять максимальное усилие: продольная жёсткость полотна мала, а инструментальная сталь – твёрдая и хрупкая. Поэтому сломать полотно проще простого;
• При высокоскоростном срезе из-за нагрева заготовки происходит самопроизвольное тепловое расширение металла. Поэтому ширину среза следует скорректировать, выбрав полотно нужной толщины;
• Ближе к окончанию процесса разделения скорость резки снижают, чтобы избежать «провала» полотна внутрь зажимного приспособления.

Дополнительные трудности появляются, когда необходимо распилить заготовки из мягких металлов – меди или алюминия. «Намазывание» металла заготовки на ножовочное полотно ухудшает качество зоны распила, поэтому периодически следует очищать боковую поверхность полотна от стружки.

Как правильно резать трубы из разных металлов под 45 градусов и 90 градусов

Как срезать трубу под определённым углом? Про прямолинейный рез уже было сказано. Далее рассмотрим приёмы разделения трубчатых заготовок из различных металлов с использованием слесарного стусла по металлу. Помимо удобства реза, стусло минимизирует количество опилок, что немаловажно, если работы ведутся в домашних условиях.

Слесарное стусло состоит из двух узлов:

• Ручной ножовки, которая имеет верхние трубчатые направляющие, которые позволяют удерживать инструмент строго перпендикулярно направлению резки;
• Швеллероподобного корпуса, в котором предварительно выполнены отверстия — прорези с обеих сторон, чтобы помочь работающему делать точные угловые пропилы (обычно 90° и 45°, но бывают стусла с угломером, на которых можно выполнять угловые резы в диапазоне углов от 100 до 1150).

Различают литые и штампованные сусла. Первые хотя и дешевле, но плохо работают в условиях периодически возникающих напряжений изгиба.

Важно верно подобрать исполнение ножовки. Для угловых резов подходит только прецизионный инструмент с верхними направляющими, которые дополнительно подстраховываются от изгиба пружинными ограничителями.

Выбор типоразмера слесарного стусла производят по следующим параметрам:

1. Ширине стусла, которое определяет максимальный диаметр заготовки.
2. Длине стусла, с увеличением которого возрастает точность отрезки.
3. Наличию угломера.
4. Глубине и ширине сквозных пропилов в боковых стенках швеллера: чем они глубже, тем менее чувствительно стусло к изменению режимов резания – состоянию смазки, повышению температуры ножовочного полотна и заготовки. С другой стороны, когда отпиливать трубы большого диаметра, то увеличенная ширина пропилов отрицательно скажется на точности.
5. Материалу корпуса: стальные (литые или штампованные) стусла следует однозначно предпочитать пластиковым, хотя последние и легче.

Как отрезать трубу под углом в 45 градусов? При работе со слесарным стуслом вначале нужно запилить материал, а затем, убедившись в перпендикулярности стенки, постепенно увеличивать усилие нажима на ножовочное полотно.

Чем и как не стоит резать полипропилен

Лёгкость отрезания полипропиленовых труб создаёт иллюзию того, что особых хитростей при разделении такого пластика не требуется. Но это не так. Практически используют следующие виды инструментов:

1. Труборезы с ротационными ножами.
2. Труборезы с храповым механизмом.
3. Ручная ножовка.
4. Электрическая торцовочная пила.

На последнее место по качеству реза следует поставить ручную ножовку. Мало того, что после неё остаётся наибольшее количество стружки (которую, кстати, довольно трудно убирать), так ещё в конце разделения вы получите грубый заусенец, пилить который придётся драчовым напильником (не пробовали чистить такой напильник после работ с пластмассой?).

Торцовочная пила работает быстро. Даже слишком быстро, чтобы вовремя остановить инструмент после того, как разделение заготовки состоялось. Чуть прозевали – и травма неизбежна.

Поэтому использовать данный вид оборудования стоит только когда нужно отрезать/торцевать полипропиленовые трубы большого диаметра и с толстыми стенками.

Труборез с трещоткой обеспечит вам наилучшее качество реза… и артроз, поскольку к ручкам резака необходимо постоянно прилагать значительное усилие. Поэтому труборезы с храповиком хороши при единично выполняемых резах.

Что же остаётся? Правильно, труборез с вращающимися ножами.

Какие инструменты используют для резки труб

Сейчас в арсенале практически любого домашнего мастера имеется универсальная шлифовальная машинка – «болгарка». Как работать с ней?

Как правильно и безопасно резать металл болгаркой

Имеются в виду, конечно, трубчатые заготовки. Если подобные работы выполняются часто, достаточно приобрести специальную угловую болгарку, в противном случае лучше обзавестись опорным диском, который сможет сделать поддержку основного в процессе углового реза.

Диск вращается очень быстро, что приводит к тому, что горячие искры и стружка разлетаются с большой скоростью. Для безопасности настоятельно рекомендуется защищать глаза, работать в перчатках, защитной обуви и наушниках.

Перед тем как ровно отпилить трубу болгаркой, подберите диск, наиболее подходящий для вашей задачи. Убедитесь, что максимальная частота вращения диска выше максимальной частоты вращения инструмента; это защитит диск от чрезмерного напряжения и разрушения, исключит риск тяжёлой травмы.

Для резки труб используют абразивные торцевые круги. Поднятые и вдавленные центральные диски идеально подходят для того, чтобы попасть в узкие углы и выступы, поскольку они допускают различный угол входа в металл; эти диски не следует загонять слишком глубоко, так как измененная геометрия диска может мешать и повредить оснастку.

Вкратце рассмотрим возможности отрезных дисков, которые устанавливаются на болгарку:

1. Диски с режущей кромкой из диоксида алюминия. При косых резах малоэффективны, поэтому применяются при резке труб размером до ¾”.
2. Абразивные диски из корунда, электрокорунда или карбида кремния. Требуют наличия углового диска, с которым разрежут трубу под 450 легко, точно и быстро.
3. Лепестковые диски. Используются для резки труб, изготовленных из цветных металлов и сплавов.
4. Диски из быстрорежущей стали. Наиболее универсальный вид оснастки, практически не имеющий ограничений по числу оборотов шпинделя. Наличие углового диска обязательно.

Как резать тонкостенные трубы

Уточнение существенно, если используется приводной электроинструмент. Для тонкостенных труб важно соблюсти чистоту реза по всей толщине стенки.

При использовании тонких режущих дисков следует вспомнить, что они выделяют меньше тепла во время работы, создают меньшую вибрацию инструмента, выполняют резание за меньшее время и меньше тратят металла за каждый пропил.

1. Надёжно зажать заготовку вблизи предполагаемой точки резки и убедиться, что заготовка не сместится.
2. Используя шаблон, проверить правильность установки инструмента и крепление диска, запустив вхолостую шлифовальную машину. Это необходимо для того, чтобы устранить возможные проблемы с балансировкой круга.
3. В начале разделения заготовки диск всегда подают под углом 90° к заготовке, следя за тем, чтобы защитный кожух был расположен между рабочим и изделием. Во время отрезания необходимо избегать ударов диска по металлу, для чего процесс начинают с того участка, где металл самый тонкий.

Заключение

Успешная угловая резка труб круглого поперечного сечения требует некоторых навыков и сноровки. Лучше всего применять слесарное стусло, а при использовании механизированного инструмента – специальные угловые диски, которые поддерживают основной.

Видео-совет, как ровно отрезать круглую трубу болгаркой:

7 способов резки металлических труб

Хотя бы раз, но вы задавались вопросом, как ровно отрезать трубу хоть под 45, хоть под 90 градусов. Либо вдоль, или поперек. Даем ответы на эти вопросы.

Достаточно часто при выполнении различных строительных или ремонтных работ возникает необходимость в разрезании трубы. Это могут быть сантехнические работы, прокладка трубопроводов или монтаж систем отопления, но в любом случае знать, как ровно отрезать трубу необходимо. О некоторых особенностях выполнения этой задачи и пойдёт речь далее.

Резка под 45 градусов

Одним из частных примеров подобной ситуации является необходимость отрезать металлическую трубу под углом в 45 градусов. Такая резка материала часто требуется при прокладке водопроводных коммуникаций или систем отопления. В этом случае приходится иметь дело со стальными трубами.

Для этих целей обычно применяются привычные трубы цилиндрического сечения. Если же речь идёт о монтаже каких-то металлоконструкций, то чаще применяются профильные трубы прямоугольного или квадратного сечения.

Основная проблема здесь состоит в том, что для того чтобы соединяемые элементы совпадали, разрез должен быть максимально ровным, а значит особенно пристальное внимание следует уделить разметке материала.

В случае, когда требуется резка под углом, в качестве разметочного шаблона можно использовать простой квадратный лист бумаги. Его необходимо сложить строго по диагонали, после чего обернуть шаблоном трубу.

При этом необходимо тщательно следить за тем, чтобы сторона листа, которая располагается ближе к торцу трубы, был перпендикулярен её центральной оси. Далее с помощью разметочного материала наносится ряд пунктирных линий и после того, как разметка будет выполнена по всей окружности шаблон можно убрать.

Если же предстоит резка профильной трубы, то здесь целесообразно изготовление специального шаблона из такой же трубы, но большего сечения. При этом использовать измерительные приспособления придётся только один раз. Для нанесения разметки потребуется использовать транспортир или строительный угольник.

После отпиливания шаблона, трубы, подлежащие разрезанию можно просто вставить в него и разметить. Такой подход позволит значительно сэкономить время работ и резать профильную трубу под 45 градусов будет удобно.

Что касается того, чем пользоваться при проведении работ, то здесь стоит выбирать наиболее подходящий и привычный. Это может быть и простая ножовка по металлу, и болгарка с установленным отрезным диском.

Резка под 90 градусов

Важно следить за тем, чтобы край листа был ровным и совпадал по всей окружности. После нанесения разметки, разрезаемый элемент фиксируется и производится распил.

На видео показан процесс резки трубы под 90 градусов.

Как ровно отрезать профильную трубу

Для распиливания может использоваться любой подходящий инструмент. Если же резать трубы приходится много, то целесообразно изготовить полноценные шаблоны из обрезков. В этом случае измерительно-разметочные работы придётся производить только один раз.

Резка труб большого диаметра

Когда необходимо разрезать трубу большого диаметра, можно использовать целый ряд специальных приспособлений и инструментов. Это может потребоваться, если, например, необходимо отремонтировать трубопровод.

• Болгарка. Использование болгарки оправдано с точки зрения доступности инструмента и сравнительной дешевизны работ. Однако на большую производительность в этом случае рассчитывать не стоит, кроме того, проведение работ таким способом сопряжено с немалым риском.
• Роликовый станок. Такие приспособления также часто называются труборезами. По сути, такое приспособление представляет собой ту же болгарку, но более приспособленную для такого типа работ. Станок включает в себя специальную станину, где отрезаемый элемент закрепляется, а также обойму с установленными отрезными роликами, которые и выполняют непосредственную работу. Важно понимать, что каждый станок должен приобретаться под конкретные задачи, то есть под размер труб.
• Газовая резка. Этот вариант наиболее часто применяется при работах с большими диаметрами. Разрезание производится благодаря воздействию пламени высокой интенсивности, а производимые при этом отходы выдуваются напором газа. Способ можно считать наиболее практичным и эффективным.

Существуют и иные варианты осуществления задачи, вроде применения плазменной, гидроабразивной или лазерной резки, однако в частном использовании они практически не применяются.

Как отрезать чугунную трубу

• Размечаем аналогично стальным трубам.
• В месте проведения распила нужно подложить деревянный брус в качестве опоры.
• Далее нужно выполнить пропил в несколько миллиметров по всей окружности.
• После этого, в канавку вставляется зубило и нужно нанести резкий и сильный удар молотком.

В результате она расколется по линии, образуя достаточно ровное место среза, которое при необходимости можно дополнительно обработать.

Как разрезать вдоль

Ещё одним часто задающимся вопросом является, как ровно разрезать трубу болгаркой вдоль. Здесь алгоритм действий будет примерно тем же, что при поперечном разрезании. Важно уделить внимание нанесению разметки.

Можно, например, использовать малярную нить, которую обычно применяют при разметке стен. При этом необходимо жёстко зафиксировать трубу. Сам процесс пиления нужно производить тщательно и не торопясь, так как при пилении длинных элементов высока вероятность соскальзывания отрезного диска с линии разметки.

Как резать тонкостенные трубы

Ещё одной разновидностью труб являются тонкостенные изделия. Обычно они производятся из цветных металлов, таких как алюминий или медь. Резка тонкостенных труб характеризуется большей сложностью, так как высока вероятность деформации элемента. В этом случае можно использовать какой-либо наполнитель, вроде просеянного песка.

В качестве инструмента можно использовать болгарку, ножовку по металлу или специальный станок. Всё зависит от конкретной ситуации.

Резка металлических труб — достаточно трудоёмкий, но вполне осуществимый своими руками процесс. При этом работы с круглыми трубами, принципиально не отличаются от резки профильной трубы. Главное помнить, что при выполнении работ необходимо соблюдать правила техники безопасности.

Резка труб под углом: преимущества и недостатки разных способов + пример выполнения работ

Трубы – широко распространенный строительный материал. Их применяют в монтаже разных систем. В процессе монтажа случают ситуации ситуация, когда трубы необходимо стыковать под углом. Технология производства таких работ не является стандартной, но знать о ней нужно.

Чтобы создать сложную конфигурацию соединения, требуется резка труб под углом. Мы расскажем, как выполняются такие операции и какие существуют методы резки.

Приёмы резки труб под углом

Рассматривая приёмы работы – реза прямо или под углом – следует учитывать разный материал изделий, подвергаемых обработке. Так, рукава, изготовленные из полипропилена или тонкой меди, резать легче и проще, чем толстостенные стальные трубы.

Пластиковые изделия малых диаметров обрезаются под нужным углом с помощью специальных ножниц. При этом контролировать угол можно обычным транспортиром. Резка полимерных труб также производится обычной ножовкой с мелкозубчатым полотном.

Наиболее частой потребностью в монтаже становится резка водопроводных, канализационных и вентиляционных труб под углом 45º.

Выясним, какие приспособления можно использовать для реза под различными углами.

Бумажное лекало для трубы

Для исполнения относительно точного реза можно применить несложную методику, где в качестве своеобразного лекала выступает обычный лист бумаги. Например, удачно подходит для создания лекала бумага принтерная формата А4.

Предварительно лист размечается под квадрат с помощью линейки. Размер диагонали квадрата должен быть равен длине окружности трубы, которую нужно отрезать. Лишние части листа обрезаются.

Далее следующие действия:

1. Согнуть лист по диагонали, совместив противоположные углы.
2. Полученный треугольник повернуть так, чтобы линия гипотенузы была перпендикулярна оси трубы.

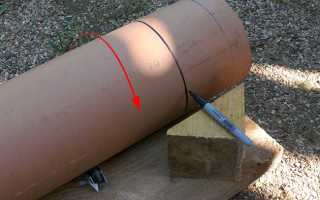

3. В таком положении обернуть бумагой трубную поверхность, совместив вместе крайние точки гипотенузы.
4. Нанести маркером метку реза по линии любого из катетов треугольника.
5. Обрезать трубу по намеченной линии.

Этим способом вполне удобно размечать и резать трубы под углом 45º в диапазоне диаметров от 32 до 63 мм. Для большего удобства разметки рекомендуется брать толстую, но мягкую бумагу. Также можно использовать паронит и похожие материалы.

Как грамотно подобрать труборез для пластиковых труб и как его применять на деле, подробно описано в предложенной нами статье.

Грамотно сделанные лекала для фигурного раскроя трубы позволяют с предельно высокой точностью выполнить срезы. При этом зазор между подготовленными заготовками все же не исключен. В соединении металлических труб он “закрывается” сварным швом, при соединении пластиковых деталей используется специализированный шнур для пайки.

Программы расчёта углов реза

Технология резки по лекалам позволяет получать разные углы среза. Но для формирования лекала на углы, отличные от 45º, уже потребуется выполнять математические расчёты и по расчётным данным вырезать шаблон из бумаги или подобных материалов.

Правда существуют компьютерные программы, призванные избавить мастера от производства расчётов. Лекала под резку труб такие программы распечатывают на принтере.

Простая программа расчета, созданная на базе приложения MS Excel, позволяет рассчитать и составить лекало практически для любых значений диаметров труб и требуемых углов реза.

Всё, что необходимо сделать пользователю, – это завести в ячейки «Наружного диаметра» и «Угла среза» соответствующие значения. По этим параметрам сформируется лекало, которое можно отправить на печать.

Стусло для резки труб

Есть несложный инструмент, часто используемый в быту, в основном для работ с деревом. Называется – стусло. Так вот, это же приспособление подходит для резки труб, причём под разными углами.

Стусло имеется в продаже, но при желании его всегда можно сделать своими руками и подогнать конструкцию под нужный диаметр трубы:

1. Взять деревянную доску шириной, равной диаметру трубы, длиной 400-500 мм.
2. Взять ещё две доски тех же размеров, но по ширине увеличенных на толщину первой доски.
3. Из трёх досок собрать конструкцию в виде перевёрнутой буквы «П», где в качестве основания установлена первая доска.
4. В центральной части конструкции разметить прямоугольник, две стороны которого проходят по внутренним границам боковых досок.
5. Разделить прямоугольник диагоналями и по линиям, полученным на верхних гранях боковых досок, сделать пропилы вниз до основания.

Таким способом изготавливается шаблон для резки под углом 45º. Но с помощью транспортира можно разметить практически любой угол и сделать пропилы под рез трубы для конкретного угла.

Преимущество стусла – инструмент пригоден для неоднократного применения. Работа с инструментом допустима до такой степени износа стенок прорезей, пока они смогут обеспечивать высокую точность реза. Рекомендуется изготавливать стенки инструмента из материала более высокой прочности, чем дерево.

Преимущества способа очевидны – простота, лёгкость изготовления инструмента (стусла), экономичность, универсальность. Недостатки работы с таким вариантом оснастки – необходимость подгонки размеров стусла под трубный диаметр при условии выполнения точного реза. То есть для каждой трубы придётся делать свой инструмент.

Также с помощью стусла резать трубу можно только ножовкой по металлу или секатором (для пластиковых изделий). Для работы с толстостенными металлическими трубами под рез болгаркой этот инструмент не подойдёт.

Простая оснастка под резку

Металлические изделия круглой и прямоугольной форм, имеющие достаточно толстые стенки, удобно резать под углом при помощи незамысловатой оснастки электромеханического действия.

Режущим элементом такого инструмента выступает отрезной диск или дисковая пила, закреплённые на валу электродвигателя. В свою очередь, электродвигатель с резаком является частью всей оснастки, куда входят рабочий стол, маятниковая опора, струбцина.

Для установки трубы под нужным углом с последующим её креплением используются обычная струбцина и два металлических уголка. Один уголок (короткий) прикреплён к основанию поворотного механизма – маятника. Второй уголок (длинный) находится в свободном состоянии.

Процедура закладки трубы и резки:

1. Поворотным механизмом устанавливается требуемый угол реза (например, с помощью линейки и транспортира).
2. Найденное положение фиксируется прижимными винтами.
3. Между коротким и длинным уголками закладывается труба и прижимается винтом струбцины.
4. Подаётся напряжение на электродвигатель.
5. Прилагая слабое усилие нажима к диску резака, трубу режут в нужном месте.

Преимущества такой методики – быстрая работа, аккуратный срез, возможность обработки большого количества труб за короткий промежуток времени.

Недостатки: ограничения к применению в бытовых условиях, повышенный шум, работа с трубами только малых и средних диаметров. К тому же процесс резки оснасткой выполняется стационарно на удалении от места монтажа, что не всегда приемлемо.

Если вы собираетесь сделать дома медный трубопровод, то потребуются особые труборезы, с правилами подбора которых советуем ознакомиться.

Нюансы работы с прямоугольным сечением

Для выполнения резки изделий прямоугольного сечения рекомендуется заблаговременно подготовить шаблонные отрезы уголков. Их легко сделать из металлического уголка, предварительно разметив тем же транспортиром.

Разметку можно выполнить под разные значения углов. Для использования в деле шаблона, его достаточно приложить к прямоугольной трубе в нужном месте и отметить линию реза. Затем любым подходящим инструментом выполнить рез по намеченной линии.

Аппараты точной резки

Среди фирменных аппаратов, которые могли бы использоваться в быту для выполнения реза под углом, можно обратить внимание на технику итальянского производства.

Ленточнопильный станок Mini Cut от компании «MASS» – малогабаритное устройство с ручным прижимом, для работы не только с трубами, но также уголками, прутками, профильными элементами.

На станке поддерживается установка угла среза от 0 до 45º. Процедура осуществляется при помощи ленточного полотна со скоростью 45 возвратно-поступательных движений в минуту. Аппарат оснащается электродвигателем мощностью 370 Вт, который питается от бытовой сети. Максимально допустимый диаметр обрезаемой круглой трубы – 65 мм.

В промышленных масштабах для резки трубы разработаны многочисленные установки с электромеханическим и электрическим приводом. Технически сложные аппараты позволяют с высокой точностью производить термическую, кислородную и плазменную резку:

Способы разметки и резки металлических труб

Использование [металлических труб] в производстве и монтаже металлоконструкций связано с необходимостью резки поперек, вдоль и под углом. И далеко не всегда под рукой есть специальное оборудование. Как ровно обрезать трубу с помощью подручных средств, мы опишем в этой статье.

Способы резки металлических труб под углом

Отпилить трубу или разрезать ее на части можно несколькими способами. Из доступных инструментов лучше всего с этой задачей справляется болгарка. Но самой большой проблемой остается необходимость правильно разметить линии реза. Они могут быть разными, чаще всего приходится выдерживать либо прямой угол относительно оси трубы, либо 45 градусов. Приемы несколько меняют в зависимости от того, какие изделия нужно разрезать:

трубы для прокладки водопровода, газовые и для разводки отопления;

профильные изделия для сборки ворот, козырьков, других металлоконструкций;

трубы большого диаметра — как правило, это редко нужно в домашних условиях, где самые широкие просвет только в канализации;

трубы из стали, чугуна, тонкостенные из цветных металлов и мягких сплавов.

Обе задачи решаются довольно просто даже без использования специального лекала угла трубы.

Режем трубу под углом 90 градусов

Для разметки разреза [водогазопроводных труб] под прямым углом можно воспользоваться листом бумаги стандартного формата А4, широкой изолентой или строительным скотчем. Если обернуть достаточно широкий материал вокруг трубы так, чтобы его края точно совпали при наложении, то получится идеальная линия реза. Если скотч или лента плотно приклеились к металлу, можно идти прямо по краю.

Важно уметь правильно пользоваться шлифмашиной, держать ее с определенным усилием и соблюдать правила безопасности. Описанный прием самый простой, он пригоден и того, чтобы обрезать трубу большого диаметра.

Режем трубу под углом 45 градусов

Чаще всего это приходится делать при монтаже водопровода и отопления и сборке рамных конструкций. Обрезать трубу под 45 градусов болгаркой можно по разметке, которую делают либо листом бумаги того же формата А4, либо используют обычный школьный (чертежный) равнобедренный угольник.

Используем лист бумаги или картона

С листом придется проделать несколько операций, чтобы получить нужный угол. Если вы не хотите запутаться в сгибах, просто сделайте его квадратным и сложите по диагонали — получится нужный угол. Точно так же можно сделать с любым листом, лишь бы его стороны были равны между собой. Способ удобен тем, что его можно применить и к трубе с большим диаметром, и к [профильным трубам квадратного и прямоугольного сечения].

Разметка угольником

Если под рукой есть угольник, то необходимо сначала определить точную линию торца трубы, в том числе и профильной. Приложив инструмент и плавно перекладывая его по поверхности, получим линию реза по 45 градусов. Этот же прием используется и с угольником под 30 градусов.

Как правильно резать трубы из разного металла

Точный распил и обрезка труб зависит не только от грамотно выполненной разметки. Большое значение имеет и материал — металл разной толщины и твердости режется с разными усилиями и побочными эффектами. Чтобы правильно отрезать чугунную трубу, ее не следует пилить на всю глубину насквозь. Чугун — хрупкий металл, поэтому обычно делается несколько надпилов, а потом специалист одним точным ударом зубила отбивает по ним кусок.

Для работы с тонкостенными трубами придется очень точно выверять положение болгарки. При этом мастеру должен правильно подобрать [диски для резки металла болгаркой]. В промышленных условиях для выполнения тех же задач можно использовать специальные труборезы, газорезку и сварочные аппараты.

Безопасность при обрезке газовой трубы

При работе с газовыми трубами, подключенными к магистрали, важно соблюдать меры безопасности. Сначала перекрыть кран подачи газа, потом убедиться в том, что в трубе ничего нет. Для этого достаточно открыть конфорки плиты и зажечь газ — когда он кончится, пламя погаснет.

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации. Поэтому пристальное внимание необходимо уделить точности раскроя.

Разметка труб круглого сечения

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

1. Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки.
2. Сложенный лист оборачивается вокруг трубы. Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси.
3. В месте будущего среза выполняется пунктирная разметка.
4. Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

2. Разметка труб под углом 90 градусов

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка. Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным.

Как отрезать профильную трубу под углом 90 градусов?

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

• Замеряется величина окружности трубы.
• Выполняется резка трубы под углом 90 градусов.
• На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
• Выполняются расчеты: диаметр трубы делят на три.
• От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
• Данные точки соединяются с другими плавными дугами.
• После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.

Как заказать инструмент для резки труб

Для консультации по вопросам подбора оборудования для резки труб обращайтесь к нашим менеджерам:
