Труборез ручной для стальных труб своими руками

Как сделать труборез для стальных труб своими руками

При рассмотрении особенностей труборезов следует обратить внимание на тот момент, что подобный инструмент нельзя отнести к универсальным – он может использоваться для резки стальных труб с определенными параметрами. Существуют модели, которые способы работать с различным материалом, но встречаются они достаточно редко. Качественный труборез, который способен разрезать стальную трубу большого диаметра и с существенной толщиной стенок, стоит достаточно много. Именно поэтому многие решают сделать труборез для стальных труб своими руками. Можно встретить несколько десятков чертежей, которые используют при создании самодельного устройства. Практически все самодельные варианты исполнения изготавливают под определенные условия работы: диапазон диаметра и длины трубы, твердость материала, мобильное или стационарное применение. При выборе того, по какой схеме делать самодельный труборез для стальных труб следует определиться с классификацией рассматриваемого устройства, а также особенности его выбор.

Классификация инструмента

Как ранее было отмечено, труборез для медных труб или из стали может классифицироваться по количеству различных признаков. Рассмотрим основные:

  1. По механизму действия разливают ручные, электрические, гидравлические и пневматические модели. Ручной вариант исполнения, как правило, можно просто и быстро изготовить, но при покупке уже готового трубореза не требуется много средств – поэтому в некоторых случаях проще купить, чем сделать самостоятельно. Электрический используется в последнее время достаточно часто, позволяет налаживать мелкосерийное производство. Стоимость промышленного варианта исполнения очень большая, но можно самостоятельно сделать труборез из болгарки. Гидравлические и пневматические используются для резки с очень большим усилием, чаще всего встречаются в машиностроительной и другой тяжелой промышленности. Отметим, что сделать труборез с гидравликой для стальных труб своими руками достаточно сложно и дорого.
  2. Классификация проводится также по тому, какой толщины стенки стальной трубы. Условно прокат делят на тонкостенные и толстенные конструкции. Самодельный труборез можно сделать для обоих. Однако для резки труб большого диаметра и с толстыми стенками требуется прилагать достаточно большое усилие. Поэтому в данном случае следует рассматривать возможность приобретения или изготовления электрических моделей.

Также отличительными качествами рассматриваемого инструмента можно назвать разновидность основного механизма, через которое передается усилие. Примером можно назвать цепные, роликовые, ротовые или поворотные механизмы.

Что следует учитывать?

Создавая труборез для металлических труб своими руками следует обратить внимание на нижеприведенные моменты:

  1. Какой материла предполагается обрабатывать. Металлический прокат достаточно сложно разрезать, а для получения качественного среда следует учитывать мягкость металла: слишком мягкий (медь, алюминий) будет не срезаться, а сплющиваться, слишком (каленая сталь) может не поддаваться обработке. От типа обрабатываемого материала зависит то, из какого материала будут изготавливаться ножи, а также величина передаваемого усилия.
  2. Другим важным моментом можно назвать толщину стенок. Самодельный труборез ручной можно будет использовать только для резки тонких стальных труб небольшого диаметра, электрическая модель будет передавать больше усилия, а значит толщина стенок может достигать нескольких десятков миллиметров.
  3. Максимальный и минимальный диаметральный размер стальной трубы также можно назвать показателями, которые рекомендуется учитывать. Также стоит учесть приблизительную длину заготовок для создания удобного механизма их подачи к зоне резания.

3D-модель (чертеж) самодельного торцовочного станка

Вышеприведенные моменты рекомендуется учитывать при рассмотрении наиболее подходящего чертежа для того, чтобы создать самодельный труборез для медных труб или из стали, пластика и другого материала. Существуют модели, созданные из болгарки или других инструментов. В данном случае рассмотрим самодельный мобильный труборез.

Самодельная электрическая модель: инструменты и детали

Для изготовления столь достаточно сложного прибора может понадобится:

  1. тисы;
  2. ключи;
  3. ножовка по металлу;
  4. напильники;
  5. молоток;
  6. отвертки;
  7. сверло;
  8. сварка.

Исходными материалами станут:

  1. болты и винты;
  2. катанка с квадратным профилем 15 на 15 мм;
  3. пружина;
  4. несколько лент из стали;
  5. заклепки;
  6. ножовочное полотно.

Работа займет достаточно много времени, что нужно учесть.

Почти готовая модель самодельного инструмента

Ход выполнения работы

Свой отрезкой инструмент, в данном случае левая часть, можно сделать следующим образом:

  1. Отрезаем катанку длинной 135 мм.
  2. Отмеряем 90 мм и создаем отверстие для прижимного болта.
  3. На верхнюю кромку накладываем полотно, которое фиксируется прижимной планкой при помощи винтов и заклепок.
  4. С одной стороны просверливается отверстие, которое станет осью. В качестве оси можно использовать прут, диаметр которого 8 мм.

Далее проводится изготовление правой части, которая намного сложнее. К особенностям ее создания отнесем:

  1. Со стороны рабочей части формируется участок длиной 40 мм, который имеет форму, напоминающую двускатную крышу дома.
  2. Оставшаяся часть будет служить в качестве рукоятки.
  3. С левой стороны катанки нужно создать отверстие, в которое будет вкручивать прижимной болт.
  4. Напротив отверстия, в которое будет вставляться ось, крепится стальная полоса. Длина полосы выбирается с учетом того, чтобы образованная длина от центра оси к рукоятке составляла не менее 30 мм.

Ручной инструмент, как видно из вышеприведенной информации, состоит из основных двух частей. После их подготовки проводится сборка:

  1. В проделанное осевое отверстие вставляется болт и надевается пружина, которая должна находится между левой и правой частью.
  2. В качестве оси можно использовать сочетание винта и гайки. В данном случае не придется проводить сварочные работы, а при необходимости можно будет провести разбор созданного ручного инструмента.
  3. Фиксация обоих сторон, при использовании пары болта и гайки, происходит за счет зажима гайки.

Подобным образом можно ответить на вопрос, как сделать труборез своими руками. К особенностям подобного самодельного варианта исполнения можно отнести то, что его можно подогнать под наиболее подходящий диапазон диаметров стальной трубы. Самостоятельно изготовление не занимает много времени и средств, созданный инструмент прослужит долгие годы.

В заключение отметим, что своими руками также можно изготовить модели, усилие в которых передается через цепную или ременную передачу от электродвигателя. Производство подобного оборудования требует наличие определенных навыков инженера и мастера.

Труборез своими руками: перечень необходимых материалов и последовательность работ

В процессе монтажа внутренних трубопроводов любого назначения сантехнику приходится нарезать трубы на куски определенной длины.

Делается это при помощи специального инструмента – трубореза.

При небольших объемах работ некоторые мастера обходятся ножовкой, другие же изготавливают труборез своими руками.

Разновидности

Попадаются, правда, модели, рассчитанные на разные материалы, но это, скорее, исключение из общего правила. Поэтому покупать прибор следует только после того, как вы точно определились в выборе труб.

В некоторых случаях труборезами, предназначенными для резки стальных труб, режут более мягкие материалы, но при этом страдает качество реза. Например, медную трубу таким инструментом можно деформировать.

Пластиковые трубы режут роликовыми труборезами. Производительность их невысока, но срез получается идеальным. Пропиленовые трубы можно резать аккумуляторным труборезом, предназначенным именно для этого материала. Он обеспечивает высокую скорость работы, однако типоразмер труб ограничен диаметром 42 мм.

Читать еще:  Радиатор из гофрированной нержавеющей трубы

Тонкие пластиковые трубы можно резать специальными ножницами. Они недороги, работать ими просто. Но при больших объемах ножницы не годятся – быстро устают руки.

Толщина стенки

Труборезы рассчитаны на определенный диапазон толщины стенки трубы. В зависимости от данного параметра они делятся на три группы:

  1. Для тяжелых нагрузок: используются при резке труб из чугуна и стали диаметром 12 дюймов и более. Труборезы данной группы оснащены надежными защелками-хомутами.
  2. Для резки заготовок из тонкостенной трубы — металлопластиковой, нержавеющей, медной и латунной.

Асбоцементные и керамические канализационные трубы режут при помощи цепных труборезов. Ими можно раскроить трубы диаметром от 50 до 150 мм. Для труб больших диаметров – до 300 мм – используется инструмент с удлиненной цепью.

Конструктивные особенности

Конструктивно труборезы различаются по типу режущего узла:

  • поворотные или роторные;
  • с храповым механизмом;
  • телескопические;
  • цепные;
  • с храповым механизмом;
  • резцовые;
  • роликовые.

Последние чаще всего используются для резки стальных труб. Режущих роликов может быть несколько — до трех. Кроме того, в конструкции предусматриваются и направляющие ролики, которые удерживают заготовку в нужном положении. Чем больше роликов, тем больший диаметр трубы может труборез разрезать.

Однороликовые модели справляются с диаметрами 15-50 мм, у трехроликовых этот диапазон расширяется до 100 мм.

Резцовый труборез представляет собой обойму с закрепленными в ней резцами – одним или двумя. Перемещение рабочего узла происходит под воздействием резьбового штока.

Действие цепных труборезов заключается в постепенном стягивании вокруг трубы цепи, оборудованной режущими роликами.

Для гибки труб водоснабжения применяется специальный станок, который называется трубогиб. Трубогиб своими руками — виды и чертежи устройства, а также инструкция по изготовлению.

Способы соединения труб из металлопластика рассмотрим тут.

Принцип действия

По принципу действия труборезы классифициуются следующим образом:

  • ручные;
  • электрические;
  • с пневмоприводом;
  • с гидроприводом.

Ручные труборезы можно отнести к бытовым инструментам. Они недороги, просты в использовании, так что каких-то особых навыков от работающего не требуется.

Электрические отличатся высокой эффективностью, не требуют чрезмерных физических усилий. Стоят они дороже ручных, так что покупать их имеет смысл только в случае масштабных работ.

Труборез своими руками

Рассмотрим, как сделать труборез для стальных и других типов труб своими руками. Самодельные приспособления для резки труб — не редкость. Умельцы изготавливают труборезы из подручных материалов, без толку валяющихся годами в гаражах. А многие приспосабливают для этой цели болгарку (труборез из болгарки своими руками), получая в итоге своего рода отрезной станок.

Высший пилотаж – изготовление плазменного трубореза. В качестве основы такой конструкции служат маховики от грузовиков, шестерни от бендикса и плазменные резаки. Но для изготовления этого монстра нужны металлообрабатывающие станки, так что в гараже его соорудить трудно.

Самодельный отрезной станок

Но есть и простейшие модели самопальных труборезов, на изготовление которых идут материалы, в избытке имеющиеся в домашней мастерской запасливого хозяина.

Изготовленный своими руками труборез вполне сносно служит для заготовки отрезков труб в небольших объемах.

Необходимые инструменты и материалы

Для изготовления прибора вам будет нужен инструмент общего назначения:

  • гаечные ключи;
  • тисы;
  • ножовка по металлу;
  • напильники и надфили;
  • отвертка;
  • молоток.

Исходными материалами являются:

  • квадратная катанка 15х15 мм;
  • болт М8;
  • винты М6;
  • ножовочные полотна;
  • пружина;
  • стальные ленты 15х4 мм.

Подготовьте и заклепки металлические диаметром 4 мм.

Последовательность работ

Работу начните с подготовки инструмента и рабочего места. После того, как вы удобно разместили все необходимое, приступайте к выполнению основных операций.

Изготовление левой части трубореза

Отрежьте кусок катанки длиной 135 мм. Нижний конец заготовки заправьте радиусом или снимите фаски и скруглите их при помощи напильника.

Затем на расстоянии 90 мм от прямого конца заготовки просверлите отверстие под прижимной болт. Диаметр отверстия – 8,2-8,5 мм.

Далее наложите на верхнюю часть заготовки полотно, отступив немного от верхней кромки, и закрепите ее при помощи прижимной планки (стальной ленты), винтов и заклепок.

Зубья полотен на правой и левой частях трубореза должны быть направлены в одну сторону.

Со стороны закругленного торца просверлите отверстие под ось. Ее можно изготовить из прутка диаметром 8 мм или найти подходящую готовую деталь.

Изготовление правой части

С правой частью придется повозиться подольше. Во-первых, ее основа, изготовленная из катанки, имеет сложную форму: со стороны рабочей части необходимо сформировать два участка длиной 40 мм, составляющие угол от 30 градусов с горизонталью и 90-120 градусов – между собой (в проекции картинка напоминает крышу домика).

Оставшийся свободным хвостовик заправьте под рукоятку.

На отогнутые участки детали прикрепите плотна – по аналогии с правой частью изделия.

В теле катанки по левой части разметьте центр резьбового отверстия, в которое будет вкручиваться прижимной болт.

Напротив отверстия левой части, предназначенного для установки оси, закрепите стальную полосу.

Длина ее должна быть таковой, чтобы расстояние от центра оси до ближайшей кромки рукоятки равнялось 30 мм.

Предварительно в полосе тоже сверлится отверстие под ось.

Сборка

Установите на место ось. Концы ее можно расклепать, только в этом случае вы получите неразъемное соединение деталей прибора.

Роль оси может сыграть пара винт-гайка. Такая конструкция позволит при необходимости разобрать труборез.

После установки оси вкрутите прижимной болт в резьбовое отверстие, расположенное в правой части конструкции.

Если есть необходимость согнуть трубу один-два раза, необязательно приобретать трубогиб. В следующей теме рассмотрим, как согнуть профильную трубу без трубогиба при помощи подручных средств.

Рекомендации по изготовлению водометов для лодок своими руками читайте в этой статье.

Видео на тему

Труборез своими руками

Приобретать труборез под каждую конкретную работу не совсем экономно. Вариант изготовить устройство своими руками вполне приемлем, тем более, если имеются навыки слесаря и сварщика.

  • Виды, которые можно смастерить самостоятельно, в порядке сложности
  • Самодельные инструменты для резки стальных труб и не только, видео
    • Роликовый для стальных и медных труб диаметром до 40 мм
    • Цепной для изделий диаметром до 76 мм
    • Электротруборез, циркулярная пила из болгарки

Виды, которые можно смастерить самостоятельно, в порядке сложности

В бытовых условиях для получения качественного реза часто применяются роликовые труборезы. Конструкция не отличается большой сложностью и изготовить их можно самостоятельно. Большие по типоразмерам и наименованию материалов трубы обрабатываются изготовленным своими руками цепным труборезом.

Роликовый труборез Профи Fit заводской сборки. Фото Промснаб

При необходимости резки большого количества труб желательно иметь устройство с механизированным приводом, сделанное самостоятельно. Покупное, особенно хорошего качества от зарубежных фирм, стоит недешево. Здесь можно предложить в качестве электропривода болгарку и разработать на ее основе электрический труборез (циркулярную пилу). Другие виды приводов – гидравлический, пневматический и другие в домашних условиях доработать и тем более разработать невозможно или очень сложно и под силу только особо одаренным умельцам.

Читать еще:  Соединения для ПНД водопроводных труб

Самодельные инструменты для резки стальных труб и не только, видео

Представляем возможные варианты изготовления своими руками роликового, цепного и электрического труборезов.

Роликовый для стальных и медных труб диаметром до 40 мм

Автор определяет использование своей самоделки для резки стальных, медных труб диаметром до 40 мм. Для выполнения работ скомплектован необходимый материал, инструмент и оборудование:

  • главным элементом конструкции является режущий ролик, он покупной, так как изготавливается из специальной стали с определенным углом заточки;
  • стальная полоса толщиной 5 мм, шириной 30 мм. и длиной примерно 500 мм.;
  • увеличенная (высокая) гайка М12;
  • стандартная гайка М12;
  • стандартная гайка М16;
  • стальной пруток диаметром 20 мм, длиной не менее 60 мм.;
  • болт М12 с длиной резьбовой части 200 мм. на всю длину стержня;
  • болгарка;
  • сварочный аппарат с электродами;
  • слесарные инструменты и приспособления.

Порядок работ следующий.

  • В первую очередь изготавливается корпус трубореза. Он сваривается из полосок стального листа толщиной 5 мм. и шириной 30 мм., на которые заготовку порезали болгаркой.
  • Корпус является несущей частью для всех элементов конструкции трубореза, поэтому сварочные швы должны обладать хорошими прочностными характеристиками. Для чего необходимо перед сваркой зачистить и подогнать свариваемые поверхности.
  • Подготовить отверстие под ось вращения опорных роликов и режущего инструмента. Кстати в этом видео автор об этом элементе конструкции забыл упомянуть. Диаметр данного стального прутка должен соответствовать внутреннему диаметру режущего ролика и для унификации под этот же диаметр следует выполнить отверстие в опорных роликах.
  • При изготовлении ручки, которая будет использоваться как часть прижимного устройства и рычаг для выполнения вращения трубореза, важно подобрать удобный для работы диаметр и длину. Шпилька М16 для резки труб небольшого диаметра может не пригодиться.
  • Готовый труборез после покраски отличается хорошим товарным видом.

Цепной для изделий диаметром до 76 мм

Труборез позиционируется автором как устройство для обработки труб до диаметра 76 мм. Материал труб не оговаривается. Вероятно дополнительные возможности появятся после тестовых испытаний. Для изготовления трубореза понадобятся следующие материалы:

  • кусок старой цепи от электрической тали;
  • режущие ролики из инструментальной стали, закаленные, изготовленные промышленным способом;
  • шпильки М6 в зависимости от количества звеньев цепи;
  • гайки М6 в два раза большем от количества шпилек;
  • две стальных полосы толщиной 10 мм, шириной 40 мм. и длиной примерно 350 мм;
  • пластины толщиной 10 мм, размерами 40 х 60 мм. – 4 шт. (2 шт. – для изготовления крепления концов цепи, 2 шт. – для зажимного устройства;
  • звенья цепи, которые будут использоваться как элементы силовой части конструкции трубореза;
  • болт М16, длина подбирается для обеспечения нормальных условий поджатия цепи;
  • гайка М16;
  • пластина толщиной 2-3 мм., размером 40 х 40 мм.;
  • набор крепежных изделий в виде шпилек, гаек, шайб М8, болт М10, гайка М10, шайбы под резьбу М10;
  • сварочный аппарат с электродами;
  • приспособление для разборки цепи, другой набор слесарного инструмента.

Для изготовления цепного трубореза необходимо выполнить следующие действия.

  • Разобрать старую цепь от электрической тали на составные части: звенья и пальцы. Используется для выбивания пальцев приспособление, как его называет автор, «крокодил».
  • Для обеспечения разборной цепи на концы пальцев привариваются шпильки М6. Цепь собирается в единое целое с помощью гаек и шайб М6.
  • Рычаги из стальных полос оборудуются креплением для концов цепи. На концы полос привариваются пластины толщиной 10 мм размерами 40 х 60 мм. К пластинам привариваются звенья с обеспечением посадочного зазора для концов цепи. Следует отметить, что внешний вид сварочных швов оставляет большие сомнения в их достаточной прочности в процессе эксплуатации. Подготовка поверхностей к сварке (зачистка, разделка кромок, подбор режимов) оставляет желать лучшего.
  • В одной из полос выполняются два отверстия диаметром 10 мм.: одно в середине, другое на конце противоположном креплению цепи;
  • В другой полосе кроме отверстия в середине, изготавливается упор из остатков пластин толщиной 10 мм. с помощью сварки;
  • К собранным пластинам в виде ножниц монтируется натяжное устройство, состоящее из болта М16, гайки М16 и ограничивающей движение рычагов шайбы в виде пластины.
  • Концы цепи вставляются в зазоры между звеньев на концах полос и крепятся с помощью шпилек, гаек и шайб М8. Положение режущих роликов в одной режущей плоскости регулируется промежуточными шайбами.
  • Вид у трубореза явно непрезентабельный, однако использование более совершенных технологических приемов может значительно улучшить внешний вид и качество конструкции. Алгоритм действий обозначен.

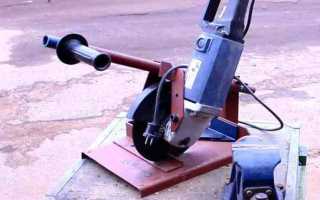

Электротруборез, циркулярная пила из болгарки

Устройство для резки труб на базе болгарки можно изготовить из следующих материалов и оборудования:

  • болгарка, используемая для различных работ в домашнем хозяйстве;
  • стальной лист толщиной 4-5 мм.;
  • уголки 30, 40 мм.;
  • квадратная труба 20 х 20 мм.;
  • пружина растяжения-сжатия с концами для зацепов;
  • крепежные изделия, среди которых есть совпадающие с резьбой на отверстиях болгарки;
  • стальной пруток диаметром 10-12 мм. для оси вращения;
  • сварочный аппарат с электродами.

Необходимо выполнить следующие работы.

  • Изготовить из листа 4-5 мм., уголков и квадратной трубы столик для размещения обрабатываемых труб. Закрепить на нем устройство для зажатия и разворота труб при обработке.
  • К столу приварить стойку, изготовленную из уголка 30 мм. В стойке предварительно выполнить отверстие диаметром 10-12 мм. для оси вращения. Приварить пластину для закрепления одного из концов пружины.
  • Из уголка 40 мм. сварить трубу, которую совместить со стойкой на оси вращения.
  • Сварить кронштейн из листового материала, который по форме будет подходить к посадочной поверхности болгарки. Предусмотреть на нем отверстия под крепление этого электрического привода. Выполнить отверстия для зацепа пружины.
  • Кронштейн приварить к квадратной трубе из уголка 40 мм. Расположить и закрепить на кронштейне болгарку.
  • Получилось достаточно компактное устройство, которому легко найти место для хранения. При необходимости оно поможет в обработке труб с ровным резом.

Труборез своими руками

Самодельный ручной труборез своими руками: фото изготовления, описание и видео самоделки в действии.

Представляем Вашему вниманию очередное самодельное приспособление для резки металлических труб. С помощью этого ручного трубореза можно быстро и легко срезать трубу при этом срез будет идеально ровным.

Нам понадобятся следующие материалы:

  • Труба квадратного сечения.
  • Цепь от мотоцикла.
  • Шпилька, болт, гайки.
  • Отрезок трубы с внутренним диаметром по диаметру шпильки или чуть больше.
  • Ролик от трубореза (продаётся в строительных магазинах).
  • Пара пластин с отверстием (для крепления ролика).

Итак, на фото показан сам процесс изготовления самоделки.

Собираем крепление для отрезного ролика.

Вставляем собранный узел в кусок профильной трубы.

С помощью сварочного аппарата пластины привариваем к трубе.

Читать еще:  Как правильно варить пластиковые трубы?

Затем нужно к трубе приварить вот такие две детали, это нужно, чтобы цепь была на расстоянии от отрезного ролика.

Теперь нам понадобится мотоциклетная цепь.

Привариваем один конец цепи к трубе с одной стороны.

К шпильке и привариваем второй конец цепи.

Отрезок трубы по внутреннему диаметру шпильки привариваем к профильной трубе.

Всё, наш ручной труборез готов к использованию.

Испытаем приспособление, крепим в тисках трубу.

Одеваем на трубу приспособление, цепь натягиваем гайкой на шпильке.

Делаем несколько оборотов вокруг трубы.

Результат — отрезанная труба с идеально ровным срезом.

Рекомендуем посмотреть видео, где автор показывает процесс изготовления ручного трубореза, а также его испытания.

Изготовление и использование ручного трубореза для стальных труб

Создание трубопровода – это сложная и ответственная задача. Ведь по этой системе будут перемещаться жидкие и газообразные вещества, поэтому ее элементы должны быть герметично соединены, чего невозможно добиться без правильной сборки. Для проведения трубопровода нужно достаточно много инструментов и материалов. Особенно тщательно нужно следить за краями элементов, которые будут соединяться друг с другом. Они должны быть ровными и совпадать друг с другом по углу среза. Если вы монтируете металлический трубопровод, то без хорошего трубореза не обойтись. Однако это вовсе не значит, что придется тратиться на его покупку. Имея желание и усердие, можно без проблем сделать его своими руками.

Разновидности устройств

Труборез – это изделие для резки труб. Такой прибор пригодится при монтаже водопроводной системы своими руками. Он позволит быстро и легко разрезать нужную трубу.

Ручной труборез для стальных труб можно приобрести в специализированном магазине или заказать в интернете

Устройства бывают ручными и автоматическими. Оба варианта можно использовать для изготовления трубопровода. Ручным инструментом работать сложнее.

Классификация труборезов:

  1. По виду труб. Существуют приборы для металлических труб, которые напоминают болгарку. Для пластиковых изделий подойдет роликовый вариант, а для полипропиленовых — специальный аккумуляторный. Труборезом по металлу можно резать и более мягкие материалы. Однако в этом случае качество среза ухудшится.
  2. Изделия отличаются по степени нагрузки, которую они способны выдержать. Так, для труб с диаметром более 12 дюймов используется прибор со специальными защелками, надежно фиксирующими. Также существуют приборы для резки тонкостенных изделий, например, медных.
  3. Труборезы классифицируются и по типу режущего угла. Они могут быть роликовыми, цепными, телескопическими, поворотными, резцовыми, роторными или иметь храповый механизм.
  4. Электрические изделия могут отличаться по типу привода. Это может быть пневмопривод и гидропривод.

Из всего этого обилия необходимо выбрать подходящий вариант. Главное, чтобы инструмент соответствовал материалу и толщине стенок трубы.

Изготовление своими руками

Труборез для стальных труб вполне реально сделать своими руками. Конечно, такую работу нельзя назвать простой, но приложив терпение и старание, можно справиться без проблем.

Легче всего сделать именно ручной труборез. Однако некоторые умельцы делают автоматические варианты. Наиболее сложным в изготовлении и считается плазменный, который производится из деталей грузовых машин.

Инструкция по изготовлению:

  1. От катанки отрежьте кусок величиной 13,5 см. Срежьте с его нижнего края фаски и закруглите их. Для этого лучше всего использовать напильник.
  2. Отрежьте от прямого конца 9 см. Просверлите 8,5-миллиметровое отверстие под прижимной болт.
  3. От верхнего края отступите пару сантиметров и прикрепите к нему полотно для резки по металлу. Для этого можно использовать прижимные винты, стальную ленту и заклепки.
  4. С закругленной стороны необходимо сделать отверстие под ось. Для этого подойдет 0,8-сантиметровый патрубок.
  5. Основа правой части состоит из катанки и имеет более сложную форму. От ее рабочей поверхности нужно сделать два участка длиной 4 см, угол которых по горизонтали будет составлять 30 градусов, а их угол между собой будет равным 90 градусов. Эта часть будет напоминать собой крышу жилого дома. Свободный отрезок заправляется под рукоятку.
  6. На отогнутые детали этой части прикрепите два полотна для резки металла. Эта работа производится так же, как в пункте 3. Причем полотна должны смотреть в одну сторону.
  7. В катанке с левой стороны сделайте отверстие под прижимной болт. Сложите левую и правую детали и прикрепите на правую деталь в том месте, где будет располагаться ось на левой части, стальную полосу.
  8. В отверстие на левой детали вставьте болт и наденьте на него пружину. Поставьте на место ось из патрубка. Вкрутите болт в сделанное под него отверстие на правой части.

На этом работу по изготовлению трубореза можно считать завершенной. Убедитесь в правильности его работы.

Использование для медных и стальных труб

Хороший труборез позволит аккуратно и быстро нарезать детали для трубопровода. Однако для этого необходимо знать правила работы с этим инструментом. В противном случае все усилия будут напрасны.

Перед тем как начать резать трубы, нужно составить подробную схему трубопровода. Таким образом, у вас не останется неправильных и ненужных деталей.

Работать ручным труборезом достаточно просто. Главное, соблюдать все правила и проделывать работу аккуратно.

Как пользоваться ручным труборезом:

  1. Обязательно сделайте разметку на той части трубы, которую вы собираетесь резать. Для этих целей подойдет мел, строительный карандаш или яркий маркер.
  2. Обязательно обработайте трубу жидкостью для лучшего скольжения. Лучше всего использовать масло, однако подойдет и вода.
  3. В струбцину трубореза вставьте участок трубы, который вы собираетесь резать. Для этого необходимо открыть прижимной блок, вставить в него элемент, а затем снова его сложить.
  4. К разметке прикладывается режущая часть трубореза. Труба очень тщательно закрепляется.
  5. Теперь необходимо медленно и аккуратно вращать винт трубореза. Благодаря этому воздействие режущего элемента на трубу будет увеличиваться.

Перед покупкой трубореза стоит проконсультироваться с продавцом

Таким образом, вы сможете сделать ровный срез на трубе. Однако с ручным устройством работать сложно, так как придется преодолевать сопротивление металла.

Правила эксплуатации и ухода

Чтобы труборез прослужил долго, за ним нужно правильно ухаживать:

  1. После окончания резки труб необходимо почистить все рабочие элементы прибора, особенно режущий валик. Для этого лучше приобрести специальное средство.
  2. Следите за тем, чтобы на винте и направляющих роликах всегда присутствовала смазка. В случае необходимости возобновляйте ее.
  3. Аккуратно обращайтесь с инструментом. При образовании вмятин и других дефектов он не сможет работать полноценно. Не оставляйте инструмент на морозе.
  4. Постоянно проверяйте остроту резцов. Когда они затупятся, точить их будет бессмысленно. Их проще заменить новыми.

Соблюдая эти правила, можно максимально продлить срок службы инструмента. Неважно, сделали ли вы его своими руками или приобрели в магазине.

Труборез – это очень полезная вещь для тех, то своими руками планирует монтировать трубопровод. Ее вполне можно сделать своими руками.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
