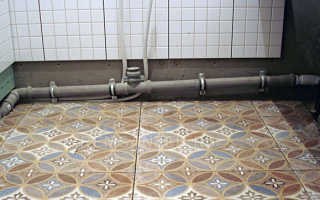

Как крепить канализационные трубы к стене?

Крепление канализационных труб к стене — технология по правилам

Чтобы канализация работала нормально, а при ее эксплуатации не возникали разного рода проблемы, необходимо качественно выполнять крепление канализационных труб к стене. При открытой прокладке используются хомуты, которые дают возможность фиксировать части конструкции в соответствии с проектом.

Важно соблюдать соосность разных отрезков труб: при невыполнении этого правила тепловое расширение не будет сбалансировано, и неполадки конструкции не заставят себя ждать. Иногда трубопровод монтируется закрытым методом, и такое расположение конструкции также требует особого внимания. О том, как крепить канализационные трубы в разных условиях, и пойдет речь в этой статье.

Крепление канализационных труб хомутами

Монтаж трубопровода должен основываться на некоторых расчетах, отображенных в проекте системы. Так, трубопровод не должен иметь различных напряжений, а тепловое расширение должно предусматриваться. Крепление для канализационных труб чаще всего является специальными хомутами. Они имеют резиновые уплотнители, обеспечивающие надежный охват трубы по периметру ее наружного сечения. Некоторые хомуты не оснащаются резиновыми вкладышами, поэтому в данном случае применяются элементы, имеющие гладкую рабочую поверхность и закругленные внутренние края.

Крепление канализационных труб к стене осуществляется разными моделями хомутов. Конструктивно стандартный хомут представляет собой две полукруглые стяжки, позволяющие полностью захватить трубу. Отличительной особенностью и достоинством хомутов является возможность их подгонки под диаметр трубы.

Виды хомутов для крепежа к стене

Все хомуты делятся на несколько видов.

Одним из признаков, позволяющих классифицировать сантехнические хомуты, является материал, используемый для изготовления:

1. Металл. Металлические хомуты позволяют выполнить максимально жесткое и мощное крепление.
2. Пластик. Хомуты из пластика могут крепить трубу не только намертво, но и обеспечить подвижное соединение. Такие хомуты отличаются практичностью и небольшой стоимостью.

Еще один признак, который разделяет хомуты на виды – тип крепления.

Существует два вида креплений:

1. Жесткое. Такой крепеж для канализационных труб полностью блокирует их перемещения. Как правило, жесткое соединение используется в тех случаях, когда трубопровод должен фиксироваться неподвижно, для чего хомуты крепятся ниже раструба в точке, максимально приближенной к нему. Жесткой опорой крепления в данном случае является фитинг и его группа.
2. Плавающее. Для такого крепления можно пользоваться теми же хомутами, но их затяжка должна осуществляться не до конца, чтобы труба могла двигаться внутри соединения. Такая конструкция возможна, если внутреннее сечение хомута немного больше, чем внешний диаметр закрепляемой трубы.

Монтаж труб канализации

Для закрепления труб на стене необходимы соответствующие материалы и инструменты:

• трубы и фасонные элементы;
• крепежные хомуты;
• опоры;
• кронштейны;
• подходящие инструменты.

Процедура крепления труб выглядит таким образом:

1. При укладке трубопровода необходимо учитывать возможные температурные перепады. Например, в теплом помещении они будут отсутствовать, поэтому крепление канализационных труб к потолку или стене выполняется неподвижно, ведь трубы не будут смещаться вдоль своей оси. Фиксация труб производится в местах ее изгибов, поворотов и крепления арматуры.
2. Установка подвижных опор необходима в том случае, если трубы будут расширяться под воздействием температуры. В таком случае трубопровод сможет спокойно менять свои размеры, но отклониться от проложенного курса ему не удастся.
3. Перед прокладкой труб нужно разметить на стене оси, вдоль которых будет проходить трубопровод. Все опоры устанавливается вдоль отмеченной линии, чтобы трубы стояли на своих местах. Для крепления опор можно использовать саморезы или дюбели – выбор будет зависеть от материала стен. При установке труб на расстоянии от стены применяются кронштейны. В любом случае, после монтажа креплений можно заняться непосредственно закладкой трубопровода.
4. Сначала труба монтируется на опоре. После этого крепежным хомутом осуществляется крепление канализационных труб к стене. Большинство хомутов оснащается резиновыми манжетами, которые не только компенсируют тепловое расширение, но и гасят вибрационное и шумовое воздействие. Закрепление хомута осуществляется при помощи металлической шпильки.
5. Расстояние крепления канализационных труб необходимо рассчитывать заранее, зная материал труб: для пластиковых конструкций дистанция обычно составляет около 2 м, а вот более тяжелые металлические трубы нужно крепить чаще.
6. Лучше всего монтировать трубы в штробах или каналах. В результате такой установки трубы будут максимально надежно зафиксированы, а их изоляция будет находиться на высшем уровне.
7. Как при расчете проекта, так и при прокладке труб важно помнить о том, что необходимо соблюдать обязательный уклон (минимум 2 см на 1 метр), обеспечивающий движение жидкости внутри труб. Также при закладке желательно свести к минимуму количество прямых углов, чтобы предотвратить возможные засорения системы.

Прокладка труб в стене

Горизонтальная прокладка трубопровода в коллекторах или соединительных конструкциях, где присутствует несколько линий, требующих крепления к стене, должна выполняться с использованием опор на всех участках системы. При выполнении этой работы важно убрать все факторы, препятствующие линейному расширению деталей.

Проведение труб через перекрытия необходимо обеспечивать два аспекта: водонепроницаемость и звукоизоляцию. Чтобы достичь такого эффекта, придется воспользоваться качественной облицовкой. При укладке вывода канализации через асфальтовое покрытие трубопровод защищается потолочной облицовкой, защитными трубами или слоем теплоизоляции. Кроме того, нередко такая конструкция предполагает установку средство противопожарной безопасности.

Прокладка труб в бетоне требует, чтобы крепление канализационных труб к стене было максимально надежным, но и при этом очень важно обеспечить свободное пространство для расширения труб. К тому же, система монтируется так, чтобы при бетонировании трубы не смещались. Для защиты трубопровода от попадания раствора нужно качественно герметизировать все отверстия системы.

Как выполняется крепление канализационных труб к стене?

Крепление канализационных труб к стене — важный этап монтажных работ. Если не зафиксировать трубопровод, участки коммуникаций большой протяженности будут проседать, что приведет к снижению скорости транспортировки жидкостей. Кроме того, отсутствие креплений может стать причиной нарушения герметичности системы, особенно если соединение труб выполнялось раструбным методом. В этом случае придется чаще производить ремонтные работы. Чтобы избежать подобных неприятностей, магистраль поддерживается с помощью кронштейнов, хомутов и др.

Крепление канализационных труб

Способы крепления канализационной трубы

Крепежные элементы располагают в местах соединения участков трубопровода. Кроме того, необходимо соблюдать некоторый шаг (1,5-2 м). В данном случае играет роль и вес изделий. Если коммуникации тяжелые, расстояние между элементами крепления должно быть меньше. При выборе фиксаторов учитывают наружный диаметр трубопровода. Причем в некоторых случаях допускается небольшая погрешность, благодаря которой между крепежом для канализационных труб и коммуникациями остается зазор.

Доступные варианты креплений:

• хомуты;
• кронштейны;
• клипсы.

Технология крепежа патрубков к стене

Прежде чем закрепить трубопровод, определяется достаточный уклон, если он необходим для вертикального стояка, например, обхода выступающих конструкций. При монтаже следует постоянно контролировать расположение коммуникаций. Каждый патрубок фиксируют с помощью 1 нескользящего крепления, располагать которое следует у основания трубопровода. Коммуникации закладывают в крепежный элемент, который смещается вдоль центра оси. На последнем этапе разборная стяжка фиксируется с помощью болтового соединения.

Крепление кронштейнами

Благодаря таким элементам обеспечивается жесткость. Кронштейны изготавливаются из металла или пластика. Они имеют опорные элементы, благодаря чему трубопровод располагается на некотором расстоянии от стены. Кронштейны плотно охватывают коммуникации, т. к. оснащены застежками особого вида, которые фиксируются крепежными элементами. Благодаря резьбовому соединению они плотно стягиваются.

Недостатком этого варианта является отсутствие возможности расширения пластика в точках крепления. Однако есть решение проблемы — использование манжеты, гофрированного участка трубы. Его надевают поверх трубопровода в точках крепления и жестко фиксируют. Между манжетой и коммуникациями остается неплотность, которая будет обеспечивать возможность расширения полимерного материала при нагреве.

Рекомендуемое расстояние между стеной и трубопроводом — от 5 см и более. Предельное значение данного параметра 8 см. Если расположить магистраль на большем расстоянии от стены, жесткость конструкции снизится. Нужно помнить, что коммуникации большого сечения рекомендуется крепить, используя металлические скобы держателей.

Фиксация клипсами

Такие элементы представлены следующими видами:

• двойные;
• одинарные.

Клипсы изготавливаются из пластика. Рекомендуется использовать их для фиксации трубопровода из полимерных материалов. Это универсальные изделия. С их помощью выполняется крепление труб к потолку, стенам. Применяют такие элементы для водопроводных магистралей, транспортирующих теплые и холодные жидкости. Для повышения надежности системы клипсы используются, когда нужно зафиксировать коммуникации небольшого веса. Рекомендуемый диаметр труб — не больше 50 мм.

Чтобы установить клипсы, нужно сделать разметку поверхности стены. Затем сверлят отверстия под дюбеля. Трубопровод, проходящий вдоль стены, фиксируют с помощью клипс, которые удерживаются саморезами. Например, для потолочного крепления используют анкерные болты. Клипсы должны плотно обхватывать трубопровод. При монтаже магистрали с горячей водой устанавливают дополнительные элементы крепежа, т. к. трубы под воздействием высоких температур имеют свойство расширяться.

Крепление при помощи хомута

Посредством таких изделий фиксируется трубопровод любого диаметра. Конструкция хомута достаточно простая: состоит из 2 полукруглых стяжек и элемента крепления, устанавливаемого на любой несущей поверхности. Такие изделия полностью охватывают коммуникации. Их выбирают с учетом размера трубы, но при необходимости можно подогнать под нужный диаметр. Устанавливают хомуты в точках соединения участков магистрали.

Благодаря таким изделиям компенсируется линейное расширение полимерных труб. В конструкцию могут быть заложены резиновые прокладки. Они обеспечивают плотность прилегания коммуникаций. Дополнительно этот элемент конструкции принимает на себя нагрузку, возникающую при расширении полимерного материала. В результате надежность крепежного соединения возрастает.

Виды хомутов для канализационных труб

Такие изделия делятся на группы с учетом разновидности используемого при производстве материала:

• пластиковые;
• металлические.

Каждый из вариантов предназначен для коммуникаций с различными характеристиками. Например, пластиковые элементы менее надежны по сравнению с металлическими аналогами. При выборе учитываются параметры коммуникаций, в частности, масса, вес конструкции магистрали должен быть небольшим, если используются пластиковые изделия. Например, хомуты для канализационных труб 110 мм применяют металлические. Тогда система будет служить намного дольше.

Однако полимерные хомуты имеют существенное преимущество — привлекательный внешний вид. По этой причине, если не планируется «обшивать» коммуникации гипсокартоном или другими панелями, рекомендуется выбрать полимерные хомуты. Металлические аналоги чаще применяются при монтаже трубопровода в подвалах, подсобных помещениях.

Существуют хомуты с резиновой прокладкой и без данного элемента. Эластичная прослойка обеспечивает более плотное прилегание трубы к держателю. Хомуты без резиновой прокладки имеют гладкую внутреннюю поверхность. Чтобы кромка не деформировала полимерные коммуникации, по всей длине окружности данного элемента предусмотрены скругления.

Хомуты представлены разными видами, отличаются способом крепления скобы-зажима:

• защелки;
• винтовые стяжки.

Первый вариант характеризуется простотой в эксплуатации. Если применяются хомуты с винтовыми стяжками, демонтировать их сложнее, требуется инструмент, чтобы снять крепеж. Способы фиксации на стене:

• анкер;
• шпилька;
• саморез.

Выбор варианта делается с учетом ряда параметров: диаметр труб, общий вес конструкции, которую хомуты будут удерживать. Шпилька, анкер — виды крепежных элементов для более массивных систем. Саморезы применяют для фиксации труб малого сечения. Кроме того, хомуты делятся на виды с учетом целевого назначения:

1. Опорные. Данная разновидность изделий предназначена для крепления конструкций подвесного типа (вертикальные стояки, потолочные системы).
2. Обжимные. Такие хомуты рекомендуется использовать для фиксации трубопроводов на участках стыков, установки фитингов.
3. Направляющие. Применяются с целью изменения направления магистрали. Их устанавливают, если необходимо расположить трубопровод под некоторым углом.

Описание процесса монтажа

Прокладка системы канализации выполняется после нанесения разметки на стену. Инструкция по монтажу:

• намечается направление магистрали;
• определяются точки врезки крепления хомутов (в местах установки фитингов), при этом соблюдается некоторый шаг;
• если необходимо дополнительно устанавливают кронштейны, с их помощью увеличивается расстояние между стеной и магистралью;
• после монтажа крепежных элементов производится фиксация трубопровода.

Зажимное устройство, которое удерживает участок стыка, может быть жестким и плавающим. При монтаже трубопровода подобные элементы следует чередовать. Такое правило относится и к случаям, когда производится установка под полом и потолком.

Жесткое и плавающее крепление

В обоих случаях может использоваться крепеж одного типа. Если необходимо произвести плавающую фиксацию, зажимные элементы не стягивают, ослабляют. В результате система крепления недостаточно жесткая, появляется возможность компенсировать линейное расширение труб при нагреве, т. к. остается зазор между поверхностью коммуникаций и хомутами. Такой способ подходит для помещений, которые отапливаются, если в них отмечаются перепады температур. С этой целью применяют пластиковые хомуты. Они отличаются эластичностью, сильнее подвержены деформациям.

Не всегда крепление должно быть плавающим, жесткая фиксация производится в случаях, когда комната не отапливается. Если коммуникации не подвергаются воздействию перепадов температур, можно также применять неподвижный метод стяжки магистрали. Для этого используются металлические хомуты.

Как лучше закрепить канализационные трубы к стене: виды креплений и способы правильного монтажа

Здравствуйте, уважаемый читатель!

Нормальная работа канализации во многом зависит от правильного монтажа трубопровода. При этом крепление канализационных труб к стене играет важную роль. Оно должно быть выполнено в соответствии со стандартами, соблюдением определенных правил, установленных нормативными документами. Рассмотрим, какие существуют виды и приемы крепежа для канализационных труб, как лучше применять их в различных местах разводки.

Способы крепления

Крепление каналоотводов преследует несколько целей:

• Обеспечить удобство сборки и монтажа всей системы.
• Исключить случаи провисания труб под собственным весом и тяжестью транспортируемой среды.
• Предотвратить расшатывание стыков под действием вибрации и теплового расширения полимерных труб.

Исходя из этого применяют два способа фиксации трубопровода к поверхности стены: жесткий и плавающий.

Жесткий

Способ предусматривает плотный обжим трубы хомутом и надежную его фиксацию к конструкциям стен или пола. Такой прием крепежа исключает перемещение элемента, обеспечивает неподвижность стыков, защищает от воздействия вибрации.

Вместе с тем трубопровод, в том числе и канализационный, проектируют и устанавливают так, чтобы трубы могли свободно перемещаться в границах нормируемой величины теплового расширения.

Плавающий

Если чугунные трубы в домашней канализационной сети мало подвержены изменениям, то их полипропиленовые аналоги имеют существенный коэффициент теплового расширения. К примеру, трубы PN20 способны увеличиваться в длину до 9-10 мм на каждом метре при возрастании температуры среды до 70 градусов.

Чтобы компенсировать подобные перемены, применяют подвижные крепежные детали. Они представляют собой те же хомуты. В них зажим трубного элемента выполняется с неполной затяжкой болтами. Есть варианты и без болтов: такие хомуты просто защелкиваются, оставляя зазор для закрепляемого отвода. Подобный способ фиксации называют плавающим.

Как лучше?

Неподвижные крепежные детали используются в отапливаемых помещениях, где перепад температур небольшой и не приводит к значительным линейным изменениям коммуникаций.

В помещениях без обогрева ситуация иная. Здесь разница температур внутри канализационного канала и окружающей среды доходит до 50-60 градусов. Трубы будут то сильно нагреваться, то остужаться до уличной температуры. Соответственно будут меняться и их размеры в зависимости от материала изготовления. В таком случае плавающий вариант крепежа в сочетании с неподвижными опорами – наилучшее решение.

В то же время на практике используется правило чередования жестких и подвижных креплений.

Виды крепежа

Сегодня производители предлагают большой ассортимент держателей, можно приобрести набор различных видов, для разводок любой конфигурации. Прежде всего они делятся по материалу изготовления. Отличаются также конструкцией и технологией крепежа.

Пластик

Пластмассовые хомуты и клипсы используются в основном для монтажа горизонтальных полимерных отводов сечением 5 см. Вместе с тем простота установки, надежность крепежа и невысокая цена расширяют их применение, как в качестве неподвижных, так и плавающих креплений.

Металл

Стальные хомуты востребованы прежде всего там, где необходима прочная и жесткая фиксация трубопровода к поверхности стен. Для защиты от коррозии производители выпускают крепежи, а также саморезы для клипс, с оцинкованным покрытием.

Клипсы

Этот вид крепежа выполняется из пластика и предназначен для монтажа легких полипропиленовых труб, чей диаметр не превышает 50 мм.

Клипса закрепляется к стене через дюбель саморезом, отвод защелкивается в лапках держателя и надежно фиксируется. Согласно нормативам, применять клипсы рекомендуется при прокладке канализации внутри помещений.

Кронштейны

Используют для крепежа сточных каналов в подвалах и подпольях. Металлические кронштейны приваривают к полу с помощью закладных элементов и устанавливают на них передвижные по высоте стойки с хомутами, что позволяет регулировать уклон прокладываемых отводов.

Другое их применение – создание необходимого отступа от стены. Специальные кронштейны создают минимальный зазор между стеной и трубопроводом, не нарушая при этом надежность и герметичность соединений.

Шпильки

С помощью этих элементов и соответствующих дюбелей хомуты прикрепляются к поверхностям стен и потолков. Представляют собой оцинкованный стальной стержень-шуруп с резьбой. Продаются как в комплекте с крепежом, так и отдельно, часто с подходящим дюбелем.

Важно! При подборе шпильки руководствуются также размером резьбы хомута.

Хомуты

Конструкция хомута состоит из двух оцинкованных половинок кольца, скрепляющихся винтовыми стяжками, и приваренной к нижнему полукольцу монтажной гайкой. Внутри кольца помещена резиновая прокладка, которая предотвращает повреждение полимерных труб при сильном затягивании стяжек, и снижает воздействие вибрации и шума.

Такой вид крепежа позволяет плотно зафиксировать трубу, закрепить его через дюбеля в стену шпильками или с помощью анкеров. Трубы будут надежно зафиксированы как в горизонтальном, так и в вертикальном положении.

Очень удобны для монтажа хомуты из полимера, которые устанавливаются без сверления стен, с помощью дюбель гвоздей (на фото).

Чем лучше?

Хомуты представляются более универсальными средствами крепежа. Ими возможно осуществлять технологии как жесткого, так и плавающего крепления. Для этого достаточно регулировать силу затягивания винтовых соединений.

Им подвластен любой диаметр трубы, они приспособлены для монтажа канализационных коммуникаций как из металла, так и из полимера. Применение изделий с дюбель гвоздями на порядок увеличивает скорость установки трубопровода, ничуть не снижая качество крепления.

Варианты фиксации к потолку и стене

Правила и технология крепления

Установка держателей канализационного трубопровода требует соблюдения определенных правил монтажа крепежей и технологических условий.

• Места крепления определяют непосредственно около раструбовых соединений, ответвлений, чтобы усилить жесткость трубопровода (на фото).
• Установку неподвижных креплений чередуют с плавающими. При этом учитывают, что между жесткими крепежными узлами правила допускают размещение не более двух подвижных компенсирующих соединений.
• Дистанция и расстояние между жесткими и подвижными держателями также должны соответствовать нормативам. Так, жесткие опоры на полипропиленовые трубы диаметром 110 мм крепятся на расстоянии не более 2 м., плавающие – на дистанции не более 10 диаметров отвода.
• На горизонтальных участках канализации уклон должен быть 20 мм на каждый метр коммуникации.

К стене

Монтаж креплений производят в следующей последовательности.

1. Используя схему разводки, размечают на стене точки фиксации с учетом технологических требований.
2. Монтаж начинают с нижней части стояка, где устанавливают неподвижную опору. Последующие крепежи выполняют с таким расчетом, чтобы обеспечить соосность и вертикальность всех сегментов.
3. Когда стояк смонтирован правильно, его отклонение от вертикальной оси не должно быть более 2 мм на одном метре трубы.
4. Дальнейшая фиксация трубопровода к поверхности стены производится хомутами либо клипсами (если сечение отводов не превышает 50 мм).

1. Пластиковые и металлические хомуты крепятся посредством самореза или металлической шпильки с шагом крепления для полипропиленовых отводов — 2 м., металлопластиковых – 1,5 м., стальных – 1 м.
2. В ответственных местах, где располагаются тяжелые элементы системы, используются опоры жесткого типа.
3. Для обеспечения отступов от стены труб сточных применяются кронштейны.

К потолку

Монтаж канализационных отводов по потолку производится в подвальных помещениях и осуществляется такими же способами.

• Фиксация хомутов с помощью анкеров.
• Использование в основном плавающих опор.
• Применение подвесного крепежа с ремешком.
• Минимальное расстояние между держателями.

К полу

Как правило, чугунные канализационные трубы непосредственно к полу не крепятся. Полимерные в отличие от них, могут деформироваться, провисать, что повлияет на уклон. Если нет возможности присоединить их к стене, крепят к полу с применением пластиковых клипс и оцинкованных саморезов.

Согласно строительным нормам прокладка канализационных отводов в полу жилых и административных помещений не допускается. В других местах её проводить по полу возможно, используя скрытую разводку в бетонной стяжке.

Установка сточных труб по полу практикуется в банях, где они выводят стоки в дренажные ямы.

В подвале

Подвал относится к неотапливаемым помещениям. Здесь наблюдается высокая разница температур и проблема теплового расширения требует своего разрешения. Неподвижные опоры в подвалах и технических подпольях зданий чередуют с плавающим крепежом.

Крепления приходится зачастую делать по полу и к потолку, для этого используют их различные виды: хомуты со шпильками, подвесы с перфолентами, пластмассовые держатели с оцинкованными саморезами.

Рекомендации и частые ошибки

Если стены хорошо выровнены, для фиксации пластиковых отводов удобнее использовать клипсы. На стены с неровными поверхностями лучше крепить регулируемые хомуты.

Делая выбор между пластиковыми и металлическими хомутами, принимают во внимание внешний вид будущей разводки.

Для плавающих креплений применяют хомуты с внутренним сечением, превышающим на 1-2 мм наружный диаметр прокладываемых каналов.

Наиболее часто наблюдаются ошибки, связанные с несоблюдением должного уклона горизонтальных частей магистрали. Напомним, он должен быть не менее 20 мм на каждый метр отводов.

Следует также отметить, что уклон нужен все время постоянный, он не может прерываться. Иначе образуется контруклон, в месте которого начнется скопление загрязнений и появится засор.

Видео по монтажу

Данное видео демонстрирует крепление трубы хомутами

Заключение

Как видим, процесс крепежа канализационных отводов достаточно прост и под силу любому домашнему мастеру. Надеемся, что опубликованная информация принесла вам практическую пользу. Желаем успехов в благоустройстве вашего жилища, подписывайтесь на наши статьи, делитесь опытом в соцсетях.

Крепление канализационной трубы к стене — способы монтажа

Задумывались, как производить крепление канализационной трубы к стене и какие способы монтажа существуют? Вопрос о том как крепить трубы довольно актуален, ведь от правильности монтажа зависит работоспособность всей системы.

Монтаж канализации состоит из сборки трубопроводов и их фиксации на опорных поверхностях. Это важный момент, так как неподвижность системы способствует нормальному удалению стоков и отсутствию засоров. Крепление канализационной трубы к стене обеспечивает сохранение уклона, дает общую жесткость соединений. Рассмотрим, как выполняется установка трубопроводов и какие элементы для этого используются.

1. Способы монтажа труб
2. Закрытый
3. Открытый
4. Места крепления трубопроводов
5. Типы крепежных элементов
6. Пластиковые хомуты
7. Металлические хомуты
8. Видеообзор:

Способы монтажа труб

Ключевой этап создания канализационной системы — крепление труб канализации. Фиксация в определенном положении обеспечивает прочность системы, позволяет замаскировать трубы облицовочными материалами. Скрытый монтаж требует герметичности и надежности соединений. Протечки, возникающие под отделочными материалами, станут заметны не сразу. Часто о них сообщают соседи снизу, когда проблема уже достаточно велика.

Существует два способа монтажа системы. Они отличаются друг от друга положением трубопроводов относительно плоскости пола, стены или потолка. Рассмотрим эти способы внимательнее:

Закрытый

Закрытый монтаж представляет собой прокладку канализационных линий в углубление, сделанное в опорной плоскости. Перед началом монтажных работ производят разметку, по которой производят штробление. Глубину паза выбирают так, чтобы труба оказалась полностью спрятана в поверхности опоры. Этот метод позволяет спрятать элементы системы, исключить образование лишних уступов или коробов. Кроме этого, крепления для канализационных труб становятся необязательными. Недостатками этого варианта являются:

• толщина стен должна позволять сделать углубление нужного размера. В типовых квартирах этот способ годится не всегда. Чаще всего такой вариант применяется в частных домах или квартирах старой постройки, с кирпичными стенами;
• изготовление штробы требует немалых трудозатрат. Как правило, одновременно с канализацией в стену прячут водопроводные коммуникации. Это увеличивает объем работ и требует больше времени на подготовку.

Преимуществом закрытого монтажа является аккуратная и ровная поверхность стен. После укладки плитки на виду никаких элементов системы не остается. Это позволяет использовать навесную сантехнику.

Открытый

Установка труб открытым способом выполняется гораздо быстрее. Используется специальный крепеж канализационных труб к стене, надежно фиксирующий трубы в нужном положении. Обеспечивается заданный уклон, положение элементов системы остается неизменным. Недостаток этого способа — открытое расположение труб. При выполнении отделки их приходится прятать под облицовкой, для чего сначала строят короб. Это отнимает пространство помещения, которое и так не отличается большими размерами. Однако, в квартирах с бетонными стенами этот способ практически не имеет альтернативы.

Места крепления трубопроводов

Существует несколько вариантов размещения трубопроводов:

• к стене;
• полу;
• к потолку.

Чаще всего используется крепление труб к стене. Так уходит меньше материала, исключаются лишние изгибы. Снижается опасность образования засоров. Однако, в домах старой постройки нередко трубы утапливают в пол. Этот вариант еще эффективнее, так как уровень размещения системы получается гарантированно ниже сливных гарнитур сантехники. Иногда используется крепление канализации к потолку. Это удобный вариант, если стояк уходит в подвал частного дома. Трубы не мешаются под ногами, не занимают место вдоль стен. Кроме этого, трубы можно закреплять под подвесной потолок. Для этого их надо опустить этажом ниже, или использовать насос для сточных жидкостей.

Типы крепежных элементов

Штатное крепление для канализационных труб к стене или иной опоре — специальный хомут. Это универсальный элемент, способный удерживать любые трубопроводы круглого сечения. Существуют разные виды крепежей:

• обжимные. Способны одновременно выполнять две функции — удерживать трубопровод и уплотнять узел соединения;
• направляющие. Используются только для обозначения положения трубы относительно несущей конструкции;
• опорные. Могут фиксировать трубы к вертикальным и горизонтальным плоскостям — к стенам, полу или потолочной плите;
• предохранительные. Эти элементы устанавливаются в качестве дополнительной поддержки сложных узлов системы.

Для сборки канализационных систем из ПВХ используется крепеж для канализационных труб 110 или 50 мм. Это самые распространенные размеры для вертикальных и горизонтальных трубопроводов.

Используются два типа монтажа:

• жесткий. Трубопровод плотно обжимается хомутом и фиксируется в неподвижном состоянии. Этот способ применяется для вертикальных трубопроводов (стояков), которые нуждаются в полной неподвижности;
• подвижный. Трубопровод имеет возможность перемещаться внутри хомута. Такой способ применяется для горизонтальных трубопроводов (лежаков), которые не надо жестко крепить к опорам. Подвижность позволяет компенсировать температурные расширения пластика.

Для того, чтобы обеспечить свободное перемещение трубы, выбирают крепеж большего диаметра. Любой хомут для канализации изготавливается в соответствии со стандартами трубопроводов. Перед началом сборки необходимо подсчитать количество хомутов. Важно учесть, какие участки будут жестко зафиксированы, а какие будут подвижными.

Вам также может понравиться:

Пластиковые хомуты

Это крепежные элементы, изготовленные из ПВХ той же марки, что и трубопроводы. Существуют хомуты под все имеющиеся диаметры частей системы. Конструкция крепежей различается по способу сборки:

• элемент из двух половинок, соединяющихся с помощью винтов. К опорным плоскостям крепится с помощью шпильки, завинченной в дюбель. Обеспечивает прочное и жесткое соединение;
• хомут, оснащенный подвижной защелкой. Труба вставляется в скобу, а защелка обхватывает ее сверху и фиксируется на специальном выступающем зубце.

Первый вид хомутов позволяет регулировать расстояние от стены до трубы. Это обеспечивает шпилька, которую можно глубже погрузить в стену или несколько вывинтить из самого крепежа. Второй вид удобен при сборке, так как не требует использования дополнительных инструментов. При этом, хомуты с защелкой плотно крепятся к опоре на фиксированном расстоянии от нее.

Металлические хомуты

Металлические крепежные элементы устойчивы к нагрузкам. Они обычно состоят из двух половинок, которые соединяются с помощью винтов. На обеих частях имеются резиновые прокладки, уплотняющие соединение и отсекающие металл от трубопровода. Перед тем, как закрепить канализационную трубу к стене, требуется лишь наметить ось и расставить на ней точки установки хомутов. Важно помнить о необходимости создания уклона, для чего ось сразу располагают под углом. Для диаметра 50 мм он составляет 30 мм на каждый метр длины.

Рассмотрим, как крепить канализационные трубы к стене с помощью металлических хомутов. Шпильки для таких крепежей имеют два вида нарезки. На одном конце имеется резьба для присоединения нижней половины хомута, на другом — стандартная нарезка, как у шурупа. При установке сначала сверлят отверстие под дюбель. Затем устанавливают шпильку, используя гаечный ключ или пассатижи. Промежуток между двумя типами нарезки имеет форму шестигранника. Этот участок используют для установки элемента в дюбель. Последним действием становится навинчивание половинки хомута на шпильку. Затем останется лишь установить часть системы и привинтить верхнюю часть крепежа.

Видеообзор:

Как правильно закрепить канализационную трубу к стене — виды крепежей и способы монтажа

Ни один жилой дом невозможно представить без системы канализации. Крепления труб (хомуты, кронштейны, клипсы и крючки-подвесы) решают вопрос надежности конструкции и обеспечивают ее фиксацию в труднодоступных местах. Без хомутов и кронштейнов невозможно обеспечить качество и долговечность системы отвода отходов.

Для чего нужна фиксация канализационных труб

Правильная и надежная работа канализационной системы зависит от многих аспектов: правильного выбора и надлежащего качества материалов, безошибочно выполненного монтажа и фиксации трубопровода.

С одной стороны, надежное закрепление канализационного трубопровода к стене помогает облегчить монтаж системы, а с другой, надежно фиксирует трубы и исключает провисание и излишнюю подвижность трубы под влиянием движения стоков. Это особенно важно в местах стыков. Если труба будет ненадежно закреплена, соединения быстро расшатываются и, со временем, теряют герметичность. Запах от нечистот, а также жидкие отходы проникают наружу и серьезно отравляют жизнь людей, находящихся в помещении, где протекает канализационная труба.

Внимание! При устройстве канализации необходимо уделить внимание качеству материалов. Чтобы система работала долго и была надежной, важно использовать качественные крепежные элементы.

Виды крепежей для труб

Сегодня на строительном рынке можно встретить различные материалы для крепежа канализационных труб. При создании системы канализации пользуются хомутами, кронштейнами и клипсами и подвесами-крючками. Каждое крепление имеет свое предназначение. Подвесы используются только для фиксации труб к потолку, кронштейны только к стеновой поверхности, остальные детали могут использоваться для создания как потолочных фиксаций, так и стеновых: вертикальных и горизонтальных.

Чаще всего выбор в пользу того или иного крепления связан с используемым материалом труб: для небольших пластиковых труб используются клипсы из полистирола, для металлопластиковых труб — кронштейны.

Наиболее популярные крепления для канализации — хомуты различных видов. Они могут быть как металлическими, так и пластиковыми. Обе разновидности позволяют надежно зафиксировать трубы под нужным углом. Выбор чаще всего зависит от предпочтений покупателя.

Обратите внимание! Изделия из металла обладают большей прочностью, но чаще применяются для монтажа системы в подсобных или подвальных помещениях из-за меньшей презентабельности. Изделия из пластика выглядят более эстетично и не подвержены коррозии, что особенно важно в условиях повышенной влажности в санитарных помещениях.

Крючки-подвесы

Этот тип крепежа используется для подвешивания труб к потолку. Такой способ крепления применяется при прокладке, например, канализационных рукавов в подвале на небольшом расстоянии от потолка.

Кронштейны

Подходят для фиксации металлопластиковых труб. В своей конструкции деталь имеет металлическую застежку. В рабочем положении они предотвращают риски смещения трубы в стороны.

Внимание! При использовании кронштейнов между трубой и стеной должно быть расстояние не меньше 5 мм.

Клипсы

Клипсы предназначены для фиксации пластиковых труб небольшого диаметра (до 50 мм). Изготавливаются из полистирола. Их легко использовать: клипса фиксируется к стене с помощью дюбеля, после чего в нее вставляется труба.

Обратите внимание! Пластиковые клипсы редко применяются для монтажа канализационных систем. Чаще их можно видеть при устройстве водопровода или отопления. Специальная конструкция клипсы позволяет надежно соединять элементы системы.

Хомуты и их разновидности

Основными крепежными деталями канализационной системы являются хомуты. Механизм действия крепежа заключается в том, что приспособление охватывает трубу и удерживает ее в нужном положении. Дополнительные элементы фиксируют хомут, а вместе с ним и трубу к поверхности стены. Детали могут быть укомплектованы резиновыми вкладышами, которые обеспечивают надежный захват трубы.

Стандартный хомут в своей конструкции имеет две скобы, скрепленные между собой болтовым соединением.

При выборе изделий важно обращать внимание на способ фиксации. Добиться идеальной герметичности канализационной системы можно с помощью хомутов, обеспечивающих жесткое или плавающее крепление:

• В первом случае, фикация представляет собой прочное закрепление, предотвращающее даже незначительное смещение труб. При этом патрубок затягивается полностью.
• Плавающее соединение — предполагает небольшую подвижность вдоль по горизонтальной плоскости, что достигается некоторым ослаблением хомута. Такой способ крепежа позволяет исключить риски разрушения конструкции при термической деформации. Они легко устанавливаются: достаточно просто поместить трубу в хомут, закрепленный на стене, приложив небольшое усилие. Небольшой щелчок — и труба надежно зафиксирована.

Обратите внимание! Наиболее популярны хомуты для плавающих соединений, хотя детали для жестких соединений можно также использовать и для плавающего способа, достаточно ослабить натяжение патрубка и не затягивать до конца хомут.

Чаще всего классификация подразумевает деление по материалам изготовления. Выбор изделия из определенного материала также связан со способом фиксации. Если металлические хомуты можно использовать в обоих вариантах, то пластиковые применяются только для плавающих креплений.

Главным преимуществом хомутов является возможность применения для монтажа труб различных диаметров.

Правила фиксации труб к стене

При устройстве системы канализации важно учитывать температурные перепады.

В отапливаемых помещениях изменения диаметра труб практически исключены или незначительны. Но в холодных помещениях они могут быть достаточными для появления риска разрушения всей конструкции. Проблема решается за счет применения плавающего метода фиксации труб.

Монтаж канализации выглядит следующим образом:

• Прокладка канализационных труб начинается с разметки площади. Затем стенах, полу или потолке рисуют линии прокладки труб. По этим меткам происходит установка крепежных элементов. К ним фиксируют трубы с помощью хомутов. Для установки хомутов используются саморезы или дюбели.
• Труба устанавливается к опоре, на нее фиксируют хомут. Желательно использовать такие крепежи, которые обладают резиновыми вкладышами. Они погасят вибрацию и снизят шум от использования канализации. Хомуты легко крепятся металлической шпилькой.

Обратите внимание! Расстояние между хомутами трубы зависит от веса последней. Пластиковые трубы можно крепить с шагом до 2 метров. Более тяжелые металлические или чугунные трубы требуют частого крепления. Шаг между крепежными элементами рассчитывается до начала монтажа системы.
