Ручная картофелесажалка своими руками из трубы

Самостоятельное изготовление ручной картофелесажалки

Увидеть сегодня приусадебный участок и дачу, где бы ни выращивали картофель, попросту невозможно. Посадка и последующий уход за этим овощем представляют определенные сложности, поэтому многие дачники-садоводы решаются на приобретение специальных приспособлений, которые позволяют автоматизировать процесс посадки корнеплодов и последующий уход за этой овощной культурой. Ручная картофелесажалка своими руками может быть изготовлена каждым садоводом, что и позволит сэкономить на покупке садовых приспособлений.

• Устройство ручной картофелесажалки
  • Упрощенная конструкция
• Материалы и инструменты
• Инструкция по изготовлению
  • Приспособление из тележки
• Правила пользования

На первый взгляд, изготовление таких ручных приспособлений может показаться сложной работой, которая будет по силам лишь опытным мастерам. Однако в действительности при минимальном опыте работы со сварочным аппаратом и наличии на руках качественных проектов, которые можно с легкостью найти в интернете, с такой работой справится каждый дачник-садовод.

Устройство ручной картофелесажалки

Все распространённые сегодня модификации таких садовых приспособлений подразумевают наличие полой трубы или бункера, а также специального колеса, в котором имеются соответствующие вырезы, необходимые для последующего помещения клубней в выкопанные ямки и борозды. Такая конструкция не отличается сложностью, поэтому ее с легкостью можно выполнить самостоятельно из подручных инструментов.

В сети интернет вы можете найти различные схемы изготовления картофелесажалок, предназначенные для установки на мотоблок. Такие модификации имеют импровизированные конвейеры, позволяющие подавать клубни непосредственно в лунки, которые выкапываются сажалкой и в последующем засыпаются ковшом или отвалом. Изготовление таких автоматизированных картофелесажалок на мотоблок отличается сложностью, поэтому в рамках этой статьи мы рассматривать их не будем.

Упрощенная конструкция

Ручной садовый инструмент для посадки картофеля может иметь следующую конструкцию:

1. Полая металлическая труба со сдвижным клапаном снизу и открытым верхом.
2. Сдвижной клапан будет открываться в тот момент, когда картофелесажалка будет находиться непосредственно над нужной вам лункой, куда и осуществляется высаживание клубня картофеля.
3. Внизу приваривают ограничитель, что позволит заглублять рабочий инструмент на одну и ту же глубину.
4. Простейший дозатор может быть выполнен из фигурно разрезанного металлического диска.

Материалы и инструменты

Для выполнения данной работы вам потребуются следующие материалы и инструменты:

1. Легкая и прочная труба с диаметром не меньше 70 миллиметров.
2. Лист металла для изготовления крышки клапанов.
3. Шарниры для клапана.
4. Металлические ручки, которые можно изготовить из обрезков водопроводной трубы.
5. Пластиковое ведро или корзина из сетки.
6. Сварочный аппарат.
7. Ручной или автоматический резак для листов металла.
8. Пистолет для заклепок.

Инструкция по изготовлению

Болгаркой или ножницами по металлу необходимо срезать нижнюю часть трубы со скосом, что позволит получить небольшое заострение снизу.

Вырезаем крышку для клапана, при этом такая крышка должна с запасом перекрывать нижнее отверстие трубы. К корпусу трубы выполненный клапан крепим при помощи шарнира. Сверху к трубе приваривают или крепят ручки, которые можно сделать из подручных материалов.

Корзину, в которой будут храниться подготовленные к посадке клубни, можно не приваривать к картофелесажалке, однако в данном случае нам всегда потребуется носить с собой ведро с посадочным материалом. Корзина должна быть не слишком громоздкой и большой. Лучше всего выполнить ее из пластикового ведра объемом 5−7 литров.

Подножку можно как изготовить самостоятельно, так и использовать старый остов от сумки на колесиках. Лучше всего подножку крепить к нашей основе картофелесажалки при помощи сварки. Тем самым вы обеспечите прочность и долговечность выполненной конструкции.

Картофелесажалка не должна быть излишне тяжёлой. В последнем случае вы не только не упростите себе посадку картошки, но и усложните себе жизнь, управляя таким неповоротливым и тяжеловесным устройством. Выполненный клапан можно дополнить небольшим ножным зацепом, что позволит с легкостью ногой открывать и закрывать отверстие, выполняя посадку клубней точно в лунки.

В сети интернет вы сможете с легкостью найти многочисленные схемы выполнения таких картофелесажалок. Помните о том, что основным элементом такого приспособления станет именно клапан, который может открываться вручную или ножным зацепом. Изготовить его проще всего из небольшой трубы и приваренной крышки, которая крепится на завесы.

Приспособление из тележки

Изготовление ручной картофелесажалки из двухколесной тележки не отличается сложностью, поэтому с выполнением такого садового инструмента справится каждый из нас.

К нижней части тележки между двумя колесами приваривают небольшое устройство-бункер для равномерной подачи корнеплодов в подготовленную заранее борону. Фактически такая тележка едет над выкопанной бороной, и через равные промежутки открывается клапан, и закладываются клубни картофеля в подготовленные лунки. В нижней задней части аппарата имеется небольшой щит или отвал, который засыпает борону с посаженными клубнями.

Для выполнения такой картофелесажалки необходимо также использовать конусообразную трубу с приваренным в нижней части клапаном. Клапан может открываться с помощью цепного механизма или же тросиком самим садоводам.

Правила пользования

Посадка картофеля при помощи таких садовых приспособлений не представляет какой-либо сложности. В зависимости от своей конструкции картофелесажалка может перемещаться на колёсиках по выкопанной борозде или же вставляется непосредственно в лунку, где с помощью надавливания ногой на выполненную подножку открывается клапан и высаживается клубень, который потом автоматически или вручную засыпается землей.

Затем подобные действия повторяются снова и снова, что позволяет буквально за несколько часов полностью засеять картошкой участок в 10 соток и более. Преимуществом использования таких приспособление является отсутствие необходимости постоянно нагибаться, соответственно, провести такую посадку будет значительно проще, нежели вручную при помощи лопаты или мотыги.

Ручные картофелесажалки — это достаточно простые в исполнении садовые приспособления, которые смогут значительно упростить нам посадку картофеля на участке большой площади. Выполнить такое простейшее приспособление не составит труда, поэтому с такой работой справится каждый дачник. Также вы можете купить в магазинах уже готовые выполненные промышленным способом картофелесажалки, которые отличаются надежностью и простотой в использовании.

Пошаговая инструкция для создания самодельной картофелесажалки

Навесное оборудование позволяет значительно увеличить сферу применения мотоблоков и минитракторов. Например, съемная картофелесажалка облегчает процесс посадки овоща. В продаже имеются различные модели, но изготовить ее можно и самостоятельно. Расскажем, как сделать своими руками картофелесажалку.

Что такое картофелесажалка

Картофелесажалка — это специальное устройство, применяемое для точной и быстрой посадки картофеля. Такая техника очень востребована в фермерских хозяйствах.

Описание и характеристика устройства

Различные модели могут имеют дополнительные механизмы. Но у большинства агрегатов конструкции схожи:

1. Бороздорез. Это деталь, которая создает борозду для картофеля. Обычно применяют килевой вариант. Во время движения этот элемент раздвигает почву.
2. Рыхлители. Эти детали разрыхляют грунт, утрамбованный колесами или гусеницами трактора. Их закрепляют напротив колес на стальные стойки — позади всех элементов картофелесажалки.
3. Высаживающий механизм. Зачастую применяют элеваторный тип, который состоит из транспортировочного элемента и деталей захвата. Последние вычерпывают картофель со дна бункера и перемещают его в высаживающую трубку сошника.

Также бывают дисковые модели, где для перемещения картошки применяют ворошители клубней и встряхивающие створки. Ворошители находятся внизу бункера на выходе. Они сделаны в виде вращающегося вала с «кулачками», которые приподнимают створки и передвигают клубни.

Производительность картофелесажалки зависит от скорости передвижения. У тракторных моделей рабочая скорость составляет 4-10 км/ч. За один час такие агрегаты способны засадить картофелем до 1,3 га. Варианты, предназначенные для мотоблоков, имеют производительность до 0,2 га за час работы, то есть сотка площади обрабатывается примерно за 3-6 минут. Ручная посадка не даст такого результата.

Для чего она нужна

Благодаря картофелесажалке многократно ускоряется работа. Автоматически выдерживается расстояние между рядами и глубина посадки. Но применяют подобные агрегаты только на заранее подготовленном грунте.

Справка. Кроме высадки картофеля устройство способно выполнять и другие операции, например, вносить минеральные удобрения и протравливать клубни.

Особенности применения и преимущества

У самодельной картофелесажалки можно выделить такие преимущества:

1. Посадка становится легче, проще и быстрее, несмотря на структуру почвы.
2. Высадка производится на одинаковой глубине.
3. Клубни в ряду распределяются равномерно.
4. Устройство имеет высокую производительность при малой себестоимости.
5. Если использовать качественные материалы для изготовления агрегата, он прослужит многие годы.

На скорость посадки не влияет сорт картофеля. Благодаря устройству увеличивается урожайность, так как оно сажает клубни равномерно и на одинаковом расстоянии.

Виды и типы картофелесажалок

Картофельные сажалки различаются по размерам и типу подачи клубней.

По размеру

Малогабаритные применяют для посадки картофеля на дачном или приусадебном участке. В конструкции предусмотрен регулятор глубины и высоты земляного гребня, который образуется при поднятии грунта. Малогабаритные устройства подходят для мотоблоков. Объем бункера таких картофелесажалок не превышает 35 л. Скорость посадки составляет 0,1-0,2 га в час.

У средних картофелесажалок объем бункера достигает 45 л, а производительность — 0,25 га в час. Такие сажалки устанавливают на тяжелые мотоблоки и минитракторы.

Крупные используют для посадки на больших площадях. Бункер у них, соответственно, габаритный и загружается при помощи самосвала.

По типу подачи семенного материала

В агрегате с ложечковой системой картофель на посадку подается с помощью конструкции из ложек, присоединенных к ремню.

Плоскоременная система состоит из горизонтально расположенных ремней между двумя основными. Такое приспособление производит однорядную посадку.

Многоременная система позволяет сажать картофель в два ряда. Каждый ряд обслуживается несколькими ремнями — до 28 шт.

Справка. Определяясь, какая картофелесажалка лучше — ленточная или цепная — следует учитывать то, что у второй из-за вибраций при работе картофель попадает из тарелки обратно в бункер, и посадка получается неравномерной.

Как сделать самостоятельно сажалку для картофеля

Многие овощеводы и фермеры предпочитают не тратить средства, а изготавливать картофелесажалки своими руками.

Необходимые материалы и инструменты

Для изготовления потребуются:

1. Уголки и металлические трубы, из которых будет создаваться рама. Также они нужны для монтажа других элементов конструкции.
2. Шестерни — элементы, которые обеспечивают работу механизма посадки.
3. Бункер для закладки картофеля. Берут готовую емкость или изготавливают ее из листовой стали.
4. Части, предназначенные для создания лунок и их закапывания после посадки.
5. Колесная база.

Перечисленные элементы — обязательные для домашней картофелесажалки. Их изготавливают самостоятельно или же снимают со старой сельскохозяйственной техники.

Для работы понадобятся:

• болгарка;
• сварочный аппарат;
• лонжероны;
• швеллеры;
• пара осей;
• подшипники;
• цепь от двигателя автомобиля;
• две звездочки для цепи;
• проволока сечением 6 мм;
• листовой металл толщиной 2 мм;
• профильная стальная труба;
• любая конусообразная емкость для бункера.

Чертежи, размеры и основные элементы

Внешне самодельная картофелесажалка похожа на тележку на колесах, присоединенную к мотоблоку или минитрактору. Рассмотрим, из чего состоит самая простая конструкция.

«Тележку» ставят на раму из швеллеров. К ее передней части монтируют стальную арку и вилку. По бокам рамы устанавливают стойки заделывающих дисков и опоры системы подачи клубней.

Важно! Заделывающие диски — важный элемент. Благодаря им борозды получаются ровными, а картофель не заглубляется больше, чем надо.

Раму, в свою очередь, устанавливают на ось с двумя колесами шириной не менее 15 мм, оснащенными грунтозацепами. Простые резиновые колеса не подойдут, так как будут пробуксовывать.

По готовым чертежам с размерами можно своими руками изготовить крутую картофелесажалку практически из металлолома (см. фото 1, 2, 3, 4).

Пошаговая инструкция

Многие умельцы дополняют «базовую сборку», например, дозатором для удобрений. Такое устройство позволяет одновременно с посадкой осуществлять подкормку.

Рассмотрим подробнее процесс сборки сажалки для мотоблока и минитрактора.

Для мотоблока

Сначала изготавливают раму. Для этого используют швеллер (стальной типоразмер 8). К раме крепят продольные лонжероны с тремя поперечинами.

Для бункера обычно берут листовую сталь, но для малой техники подойдет и фанера толщиной 10 мм. На 20 кг картофеля этого будет достаточно.

В бункере устанавливают лифт, который закрепляют в вертикальном положении. На нем располагают чаши диаметром 5-8 см. Чтобы все работало, механизм присоединяют через цепную передачу к ведущему колесу. Для вывода клубней семяпровод закрепляют под лифтом.

Звездочку (8 см) для передачи силы связывают по цепи с мотоблоком. Этот элемент передает движение прокапывающим дискам.

Такая конструкция позволяет использовать обычную велосипедную цепь. Расстояние между клубнями будет составлять 35 см.

Важно! После основного монтажа раму обязательно укрепляют при помощи стальных полос. Арке также требуется усиление. Для этого используют накладки из листовой стали.

Для минитрактора

Схема такого агрегата представлена на фото:

Алгоритм действий:

1. Изготовление начинается с рамы, на которой будут размещаться остальные элементы. Для этого из швеллеров сваривают продольные лонжероны. Их соединяют между собой стальными полосками.
2. Спереди приваривают арку с вилками, направленными к центральной тяге.
3. Раму усиливают стальными балками. Их закрепляют с другой стороны и к середине арки.
4. Из уголка делают опору подседельника и монтируют на лонжерон.
5. К наклонным балкам приваривают кронштейн, на котором будет размещаться бункер.
6. Резервуар для картофеля сваривают из листовой стали толщиной 2 мм.
7. Бункер закрепляют на кронштейне болтами.
8. Теперь к нижней части рамы монтируют рыхлитель и колесную ось. Для оси в качестве основы берут обычную стальную трубу, на концах которой размещают цапфы. Для колесной базы можно брать колеса от старой техники.
9. Держатели рыхлителя изготавливают в виде квадратов, сделанных из штанг. По концам наваривают обоймы с толщиной стали 6 мм. В них будут располагаться культиваторные стойки.
10. Сеятель делают из стальной трубы с сечением 100 мм. Минимальная толщина стенки должна составлять 3 мм.
11. К нижней части этой трубы приваривают бороздорез. Толщина стали — не менее 6 мм.

Приспособление для посадки картофеля своими руками. Самодельная картофелесажалка: чертежи

Картофель – один из любимых корнеплодов большинства людей. И поэтому не удивительно, что практически на каждом приусадебном участке можно увидеть его посадки. Вот только площади этих посадок очень разные. У одних – небольшая грядка, а у других – целая плантация. И связано это не только с различиями в размерах дачных участков. Немаловажную роль в данном вопросе играет способ посадки. Руками делать это сложно и утомительно. А вот техника значительно облегчит выполнение данного процесса. Специальное приспособление для посадки картофеля своими руками можно агрегатировать, к примеру, с мотоблоком или минитрактором. А можно использовать как отдельный агрегат. Рассмотрим несколько подобных вариантов.

Подготовка к работе

Прежде чем приступать к изготовлению приспособлений для посадки картофеля своими руками, необходимо ознакомиться с теорией. Существуют две основные задачи, которые ставятся перед агрегатом:

• Высаживать клубни картофеля на одинаковом расстоянии друг от друга. Удобно, если данный интервал можно регулировать, как в большинстве заводских сажалок.

• Одинаковой должна быть и глубина лунок, в которые помещаются клубни. Это позволит ожидать одинакового периода всходов растений.

С учетом этих требований и создаются все конструкции. Стоит понимать, что приспособления для посадки картофеля (вручную или с помощью техники) лишь облегчают процесс посадки. Но они все равно требуют участия человека.

Существует несколько вариантов конструкций. Самодельная картофелесажалка может быть однорядной, двухрядной или трехрядной. Это будет зависеть от типа рамы, используемой для изготовления каркаса. К каркасу крепится емкость, куда засыпаются корнеплоды. Она может вмещать до 20-30 кг. В этот бункер устанавливается лифт с чашами, которые и опускают клубни в подготовленные лунки.

Подготовка чертежей

Картофелесажалка, своими руками сделанная, собирается на основе заранее подготовленных чертежей и схем. Их можно разработать самостоятельно, если есть определенные навыки.

Можно найти большое количество уже чертежей картофелесажалок различных конструкций и исполнений. Можно выбрать готовый вариант. А можно взять схему и доработать ее по собственному усмотрению и пониманию. В любом случае перед началом работ необходимо проверить все указанные размеры и данные. Только после этого можно приступать к работе.

Ручные устройства

Для начала рассмотрим несколько вариантов конструкций, которые позволяют облегчить посадку картофеля, но при этом требуют физических усилий. Они не соединяются с техникой, а позволяют выполнить работу вручную. Приспособления для посадки картофеля подобным образом отличаются простотой исполнения. Но и они могут изготавливаться в различных вариациях.

Наиболее простой вариант – пробойник в виде конуса. Он загоняется в почву на нужную глубину. Правда, для этого необходимо приложить определенные физические усилия. При этом образуется отверстие в почве, куда и опускается картофель. После извлечения пробойника ямка засыпается.

Второй вариант представляет собой немного усовершенствованный пробой. Он изготавливается из металлической трубы, один край которой срезается под углом. Сверху крепится емкость для картофеля. На трубе делается клапан. Труба загоняется в землю и наклоняется таким образом, чтобы открылся клапан. Через имеющееся отверстие выпадает клубень картофеля, поступающий сверху. Картофель остается в земле и после извлечения трубы засыпается.

Еще один вариант самодельной картофелесажалки получил в народе название «вороний клюв» из-за внешнего сходства. «Клюв» загоняется в землю в сомкнутом виде. После открывания «клюва» туда бросается клубень, который и остается в земле.

Варианты с частичной механизацией

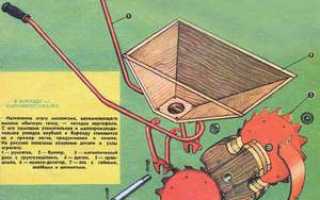

В данную группу можно отнести инструмент для быстрой посадки картофеля, внешне напоминающий обычную садовую тележку с одним колесом. Данный вариант подходит для мягких участков грунта, которые были подготовлены заранее.

В тележке колесо заменяется на роторную фрезу, которая может иметь сразу несколько отсеков (к примеру, четыре). В тележку насыпается картофель. Оттуда клубни попадают в отсеки фрезы. При движении за счет вращения фрезы клубни остаются в земле. Стоит отметить, что посадка требует физических усилий. Чтобы облегчить процесс, спереди конструкции приваривается еще одна ручка. Она позволяет перемещать приспособление вдвоем.

Принцип работы механизированных вариантов

Своими силами собрать можно приспособления, подходящие для сцепки с техникой. К примеру, для мотоблока. Картофелесажалка в данном случае будет иметь более сложную конструкцию. Вращение ее отдельных частей будет зависеть от работы двигателя техники.

К раме конструкции приваривается ось, на которую одевается звездочка. Немного выше закрепляется еще одна звездочка, которая соединяется с предыдущей посредством цепи. При движении трактора и вращении его колес начинает вращаться ось навески. За счет этого через цепную передачу вращается верхняя звездочка. На цепи закрепляются чашечки, в которые из бункера попадают корнеплоды. Вращаясь, чашечки переносят картофель в почву. Как видно, приспособление для посадки картофеля своими руками собрать не сложно. Подобрав подходящий чертеж и приобретя необходимые материалы, можно приступать к работе.

Необходимые материалы и инструменты

Чтобы собрать своими руками приспособление для посадки картофеля, которое будет работать в паре с мотоблоком (минитрактором), понадобятся следующие материалы:

• металлический швеллер (квадратная труба или уголок);

• бункер (подойдет бак от старой стиральной машинки, можно сделать из листа металла или толстой фанеры);

• две звездочки;

• цепь;

• колеса (лучше металлические) или материал для их изготовления.

Для работы над проектом потребуется наличие болгарки с отрезными кругами по металлу, сварочный аппарат с электродами и некоторые другие инструменты, которые есть у любого хозяина в гараже. Соединение металлических элементов производят посредством сварки. Можно все соединить с помощью болтов, но надежности и жесткости конструкции это не добавит.

Выполнение работ

Создание своими руками приспособления для посадки картофеля начинается с подготовки рамы. Для этого используют металлическую трубу. Далее готовят колеса. Металлические колеса не будут пробуксовывать, если почва будет слишком рыхлой. Их можно изготовить самостоятельно из металлических полос. Удобно использовать газовый баллон. От него нужно отрезать два кольца (шириной примерно 15 см), по наружной стороне которых наваривают грунтозащипы. Внутри из металлической арматуры, труб или пластин делают спицы. Их конструкция не играет роли.

Далее готовится цепной привод, состоящий из двух звездочек и соединяющей их цепи. Шестерни лучше подобрать от старой сельскохозяйственной техники. Варианты от велосипеда не подойдут. На цепи привариваются захваты в виде чашечек с диаметром 5-6 см, которые будут поднимать клубни.

Сверху рамы делается бункер, куда будет засыпаться картофель. Сошку изготовить несложно. Трудности могут возникнуть при изготовлении окучника. Поэтому проще взять диски от старой техники.

Финишная обработка

Последним этапом создания картофелесажалки для мотоблока является придание ей внешней привлекательности. Для этого сварочные швы зачищаются, если это не было сделано сразу. Конструкция очищается от грязи и коррозии. Чтобы она прослужила дольше, ее следует загрунтовать и окрасить.

Картофелесажалка своими руками

Пришла весна, а это значит, что пришло время готовить картошку к посадке. Считается, что картофелесажалка способна повысить производительность процесса посадки в 10-20 раз. Это вовсе не означает, что для этого устройства необходим трактор или мотоблок, картофелесажалки могут быть и ручными.

Такое оборудование в наши дни являются необходимостью, ведь возделывать поля и огороды в век высоких технологий и автоматизации собственноручно – занятие не самое рациональное. Разберемся с тем, как правильно изготовить картофелесажалку своими руками, ознакомимся с чертежами и размерами устройств и его компонентов.

1. Ручная
2. Для мотоблока
3. Для минитрактора

Ручная

Картошка – самая популярная культура не только в нашей стране, но и во всем мире. Она питательная, вкусная, однако сложна в посадке.

Но большие поля следует обрабатывать при помощи сельскохозяйственной техники. Так для вскапывания и посадки картошки на участке в 10 соток, фермеру необходимо обработать собственными руками около 20 тонн земли. Это труд соизмерим с разгрузкой целого железнодорожного состава. Самым простым способом решить эту неприятную проблему является изготовление ручной картофелесажалки. Это очень простое устройство, которое сделать может практически каждый.

Ручное устройство представляет собой трубу (пустую внутри) с отверстием вверху, а снизу – клапан сдвижного типа. Для более глубокого понимания (в том числе размеров) изучим детально схему приспособления.

Чертежи и размеры зернодробилки

Труба должна быть срезана под углом снизу для образования острого черенка, задача которого погружаться в землю. Скос содержит клапан сдвижного типа. Задача клапана в том, чтобы открываться лишь в тот момент, когда клубень уже находится внутри на нужной глубине.

Чтобы избежать разной глубины при посадке, необходимо на нужном расстоянии от скоса разместить метку. Такой меткой может служить специальное плоское приспособление, которое упирается в землю и не позволяет трубе двигаться вглубь. Это очень удобно, ведь такой ограничитель позволяет углублять клубень вниз, помогая ногой (на подобии лопаты).

Верхняя часть устройства является открытой, здесь может быть специальная емкость с картошкой и дозатор, не позволяющий отправлять под землю несколько штук сразу.

[attention type=yellow]Важно! Советуем подбирать диаметр трубы таким образом, чтобы клубень мог двигаться внутри и не застревать. Оптимальным является диаметр 7 см и более. [/attention]

Практичность устройства – самая главная ее характеристика. Многие стараются изготовить картофелесажалку компактной, удобной и даже трудятся над ее дизайном. Это все – немаловажно, однако никогда не следует забывать об основной задаче устройства. Картофелесажалка не должны быть большой и тяжелой, поэтому трубу следует взять не более метра в длину и обязательно тонкостенную.

Следует помнить, что труба должна без сложностей выдерживать погружение в грунт и давление со стороны чернозема, поэтому материал должен быть очень прочным. Варить ее из листа жести – не самая лучшая идея, ведь деформаций не избежать.

Клапан принято изготавливать из стали. При помощи обычной дверной завесы можно изготовить простейший шарнир для крепления клапана. Из металлического уголка можно сделать подножку.

После того как все компоненты и инструменты подготовлены, следует приступить к непосредственной сборке:

1. При помощи угловой шлифмашины (болгарки) срезаем трубу под углом, добиваясь оптимального заострения (чем острее получится конец трубы, тем лучше она будет входить в грунт).
2. Изготавливаем клапанную крышку, которая должна достаточно плотно закрывать трубу в нужный момент.
3. К корпусу трубы фиксируем шарнирный механизм.
4. На расстоянии 200 мм от острия трубы, при помощи сварки, устанавливаем подножку (ее длина соответствует дистанциями между кустами, которые ожидаются в будущем).
5. К трубе необходимо прикрепить ручки и емкость для клубней (не следует устанавливать огромную емкость).

[attention type=red]Важно! Для фиксации ручек, емкостей и подножек избегайте креплений на болтах, самым оптимальным в таком вопросе является сварка, так как ко всем этим компонентам будет приложена значительная нагрузка.[/attention]

Для мотоблока

Если у вас есть мотоблок или вы желаете его приобрести, тогда есть смысл отказаться от ручной картофелесажалки и сразу перейти к конструкции устройства, предназначенного специально для мотоблока. Начинать всегда следует с рамы, так как это – основа, на которую будут фиксироваться все дальнейшие компоненты и узлы. Для рамы используются швеллеры (материал – сталь) типа 8 (размерный стандарт).

Перед таким устройством стоит не только задача автоматизации картофельной посадки, но и обеспечение равномерного распределения кустов и закрытие их правильным количеством почвы. Помимо облегчения труда, такая картофелесажалка также поднимает качество посадки.

Поскольку мотоблок проектируется для небольшой техники, значит к бункеру особых требований по прочности нет; можно использовать обычную фанеру толщиной 1 см. Грузоподъемность такого устройства будет около 0,25-0,3 центнеров.

Часть устройства в котором будут перемещаться клубни, называется контейнером. Главным требованием к контейнеру является наличие лифта, который фиксируется вертикально и снабжается специальными чашами диаметров 50-80 мм. Работа всего механизма осуществляется благодаря цепной передачи к ведущему колесу. В контейнер должен быть установлен лифт, он должен быть снабжен чашами. Чтобы механизм работал, его присоединяют к ведущему колесу с участием цепной передачи.

Для того чтобы клубни входили в грунт, используется специальная семяпроводная труба, которая должна размещаться снизу лифта и быть прижата тем компонентом, который выполняет загреб.

В механизм внедряется звездочка 80 мм, которая гарантирует осуществление передачи за счет цепи. На мотоблоке используется при этом звезда в два раза большего диаметра – 160 мм.

Однорядная кортофелесажалка

Для осуществления такой системы, можно использовать цепь от обычного велосипеда или мопеда. При помощи такой автоматизации, дистанция между будущими кустами картофеля будет составлять около трети метра.

Для минитрактора

Минитрактор – это уже более мощная техника и для нее необходимо более сложная по конструкции картофелесажалка. Однако, все равно можно использовать фанеру – она намного легче, чем сталь и даже алюминий, не требует сварки и позволяет просто фиксировать все крепежи.

[attention type=green]Важно! Не следует чрезмерно усложнять и утяжелять конструкцию. Самым оптимальным должен быть такой вес картофелесажалки, при котором минитрактор не будет испытывать нагрузок в тяге.[/attention]

Для создания устройства вам потребуется электролобзик. С его помощью из фанеры (оптимальной является толщина материала – 15 мм.) вырезаются все требуемые детали. Все компоненты следует обработать олифой. Когда изделие готово, его следует покрасить водостойкой и антикоррозийной краской; для этих целей подходит масляная краска.

Контейнер (бункер) следует изнутри обильно обклеить резиновым полотном или залить силиконовым клеем. Это делается для того, чтобы избежать повреждение клубней вследствие трения о деревянную поверхность.

Когда рама готова, к ней следует зафиксировать держатель для разрыхлителей и ось для будущих колес устройства.

Ось представляет собой стальную трубу с толстыми стенками. Следует помнить, что на нее приходится очень большая нагрузка. Колеса можно использовать готовые (представленные в продаже для больших тележек и минитракторов) или же изготовить самому.

Как ни странно, но самодельные колеса, как правило, оказываются более подходящими и надежными. Все дело в конструкции – такие колеса имеют цилиндрическую форму и изготавливаются из стали (за основу, как правило, взяты листы стали, изогнутые на специальных станках или в домашних условиях).

Держатели для разрыхлителей представляют собой специальные квадратные штанги, которые собираются при помощи сварки из металлических уголков. Стандартные квадраты могут подвергаться сильным деформациям, именно поэтому самым рациональным является использование уголков.

Посадочные устройства сажалок для тракторов представляют собой трубы с диаметром 10 см. Труба должна иметь толстые стенки, так как в противном случае при контакте с почвой будут сильные деформации.

Также, для заделки борозд и создания гребней, могут потребоваться специальные диски. Для самодельных сажалок, адаптированных под минитрактор, можно использовать диски сеялки СО-4,2. Следует немного доработать диск. Отверстия в ступицах должны быть расширены, подшипники также следует подобрать большего размера. Использовать следует модель 160503, такие подшипники идеально соответствуют для поставленной цели.

Рассмотрим некоторую специфику эксплуатации картофелесажалок, изготовленных своими руками. Масса устройства получается достаточно большой, из-за этого центр масс устройства смещается в заднюю часть. Для того чтобы центр масс как можно точнее соответствовал геометрическому центру тяжести, передняя часть устройства должна снабжаться специальными балластами. Фермеры, которые не захотели из-за такой «банальной» причины лишний раз утяжелять конструкцию, в последствие жаловались на потерю устойчивости агрегата.

Если есть желание создать устройство таким образом, чтобы процесс посадки картофельных клубней проходил с максимальным комфортом, сажалку необходимо снабжать сиденьями и специальными адаптерами для мотоблока. Сиденье следует собирать отдельно, не нужно усложнять из-за этого геометрию основной рамы. Из металлических уголков отдельно собирается рама сиденья, затем оббивается полотнами, поролоном и кожзаменителями.

Правила эксплуатации самодельными картофелесажалками ничем не отличается от правил пользования заводскими моделями:

• в контейнер для картофеля необходимо засыпать клубни;
• минитрактор со скоростью 1 км/ч. начинает движение, скорость не следует менять, движение должно быть, как можно более равномерным;
• сеяльный механизм поставляет в семяпроводную трубу по одной картофелине в единицу времени, а за счет равномерности движения, клубни располагаются по участку с равной дистанцией;
• при помощи специальных модифицированных дисков осуществляется присыпка клубней и формирование специального гребня. За счет угла, который образован между дисками и бороздой, засыпание осуществляется равномерно.

Очень часто требуется регулировка. Например когда засыпка клубней осуществляется не должным образом. Тогда необходимо отрегулировать углы дисков и их расстояние от бункера. Ослабив стремянки и сдвигая стойки, можно регулировать степень заглубления дисков. Углы их положения регулируются изменением угла наклона стоек. При помощи 4 специальных штифтов, есть возможность регулировать положение дисков в плоскости. Каждый диск можно сдвигать относительно другого.

Еще одной важной проблемой являются следы колес, которые остаются на участке. Несмотря на то, что они изготавливались оптимальной, цилиндрической формы, под давлением собственной массы устройства, колеса могут слишком утрамбовывать почву. Чтобы избежать такой неприятности, можно к картофелесажалке зафиксировать специальные лапы (применяемые в культивировании). Они способны взрыхлять землю после того как сажалка проехала, устраняя колесные следы.

Самодельная картофелесажалка.

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Добрый вечер.
Может кому то будет интересно как я изготовил сей девайс но жизнь благодаря ему стала чуточку легче. Появятся вопросы с удовольствием отвечу. Пошу прощения, фото не по порядку. После его изготовления он пошел сразу в бой, нареканий никаких.

Привет! Все замечательно и аккуратно!
Но темка подобная есть уже, если хотите, попросите редактора , чтоб перенесли вашу тему туда, там и вопросов будет больше. Вот тема.
https://fermer.ru/forum/minitekhnika-i-selskokhozyaistvennaya-tekhnika-d.

Движение-жизнь!
Я ЗА КПРФ !
Мужики, кто пишет или собирается писать мне в личку , обращайтесь на ТЫ, не ставьте меня в неловкое положение.
САМОДЕЛЬНЫЙ СНЕГОХОД. http://fermer.ru/forum/samodelkin-ratsionalizator/178726
Второй трактор здесь. http:/

Может кому то будет интересно как я изготовил сей девайс но жизнь благодаря ему стала чуточку легче.

Отличная получилась сажалка . Теперь расскажите подробней: 1) Какая длина цепи и какое расстояние между черпачками? 2) Сколько зубьев на звёздочках и от чего? 3) Диски колёс от чего, размер R ? И какой получился шаг высадки у вас?

Добрый вечер.
Расстояние между черпаками около 16 см, звездочки взял в магазине сельхоз техники там же и цепь, высота конвеера около 1.20 см, диски от жигули 13″ шаг высадки около 25-28 см, расстояние между черпаками регулируется в районе 20-25 см. С токаркой и покупкой некоторых элементов и металла вышла гдето 2,5 т.р. и несколько дней сварки и примерки.

вышла гдето 2,5 т.р. и несколько дней сварки и примерки.

В принципе вполне бюджетно. А сколько зубьев на звёздочках?

Просто до безобразия ! 100 % себе такую сделаю !
Присоединяюсь с вопросами — 1 ) какая цепь ?
2 ) от чего звезды и сколько зубов ?
3 ) как прикреплены чашки ?
4 ) как удобно работает вторая пара колес ?

Хорошая, да (хотя колеса лучше бы побольше). Но все-таки не «просто до безобразия». Простейшие по-любому с человеческим трудом:

Дачник 37RUS
Чем колеса не понравились ?
Первые две однозначно сложнее в изготовлении .
Просто и простейшие -разные вещи .

Присоединяюсь с вопросами — 1 ) какая цепь ?
2 ) от чего звезды и сколько зубов ?
3 ) как прикреплены чашки ?
4 ) как удобно работает вторая пара колес ?
[/quote]

Добрый вечер.
Ребят не помню от чего звездочки и цепь просто приехал в сель хоз магазин и выбрал сначала цепь с бОльшим расстоянием между зубьями звездочки для того чтобы было удобно варить чашки(цепь получается идет через зуб) далее под цепь подобрал звездочку. Как лучше приварить чашки! это варить только полуавтоматом и ему подобными дабы не повредить ролики и звенья на цепи от перегрева. Чашки сделаны просто, взял проволоку вязанку 6 мм труба примерно 40 мм, в трубе просверлил дырку под проволоку , вставил туда начало и намотал сколько нужно витков с запасом на крестик внутри чаши дабы мелочь не вываливалась и не захватывало по 2 картошки. Теперь чаши были 2 трубы (одна должна входить во вторую) внешняя приварена к раме внутренняя приварена к чаше (труба к ней приварен болт потом большая шайба далее днище от баллона фреонового далее шайба и сварка). Самое интересное вторая пара колес, на первых испытаниях(до колес) все устроило но выезжая с гона она продолжала кидать картоху а это не есть хорошо (механизм вывода из зацепления делать было неудобно да и усложняло конструкцию) а гидравлики у мотоблока нет чтоб ее приподнять))) было решено вдохнуть новую жизнь тележке для воды, на фото видно как это реализовано а главное это очень удобно у меня даже дочка(6 лет) может опустить этот рычаг с картохой в бункере(опустил рычаг выйхал на гон, снял его с ручника , можно стартовать. Подымает примерно на 10 см ) Отсеяно примерно 60 соток изделием очень доволен, калеченной картохи и пропусков на испытаниях с ряда в 50 метров было 2 пропуска и ни одной калеченной.
И еще забыл написать, сначала хотел купить опорные подшипники но как увидел их цену перехотелось сразу, выход берем простой подшипник трубу с внутренним диаметром немного меньшим внешнему подшипника , отрезаем на 1 см шыре ширины подшипника делаем пропил в доль трубы немного раздвигаем отверткой и надеваем на подшипник, все это ложим на уголок или шинку и привариваем а уже потом шинку или уголок к стойке (при сварке металл немного садится и обжимает подшипник).
Если что спрашивайте еще, ато на днях прибавление будет там шибко некогда будет печатать.
Если нужно более подробно пообщаться можно через скайп.
п.с. прошу прощения за такой трактат, но все это от того что с ее помощью остаются силы и на другие дела ))))
