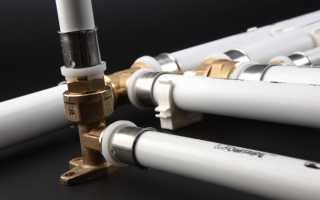

Инструмент для соединения металлопластиковых труб

Соединения и установка металлопластиковых труб

Высокая степень износостойкости, долговечность, надежность — свойства, которые получили металлопластиковые трубы за счет своей многослойной конструкции. Ее основу составляют склеенные между собой листы полиэтилена и алюминия. Такой “бутерброд” делает стенки трубы максимально прочными и водонепроницаемыми, а антикоррозийные свойства такого материала получают высшую экспертную оценку и положительную характеристику от специалистов, занимающихся их монтажом. В этом материале давайте обсудим как можно соединять металлопластиковые трубы, монтировать и что для этого потребуется.

Виды соединений при монтаже МП труб

Сборка трубопроводных металлопластиковых систем предполагает использование фитинга. Таких соединений существует три вида, каждый из которых отличается некоторыми особенностями.

Компрессионные фитинги

Соединение деталей металлопластиковой трубы компрессионными фитингами — самый простой и экономный вариант, его можно использовать даже непрофессионалу в домашних условиях. Для монтажа используются обжимные соединительные детали из латуни. Эти детали не монолитны, имеют разборную конструкцию, что позволяет разбирать систему многократно и при необходимости заменять вышедшие из строя детали. Для монтажа необходим только гаечный ключ соответствующего диаметра. Порядок работы для самостоятельного монтажа труб:

Установить отрезок металлопластиковой трубы на расстоянии 10 см от начала заготовки.
Обрезать трубу по намеченным линиям.
Надеть гайку и кольцо соединительной детали.
Неровности трубы после обрезки устраняются режущим инструментом с внешнего и внутреннего края.
Соединить фитингом элементы трубы.
Закрутить гайку на штуцер. Не делайте этого до упора, необходимо оставить свободным одно кольцо резьбы.

Соединение пресс-фитингами

Некоторые отличия в конструкции и способе соединения металлопластиковых труб имеют пресс-фитинги. Эти детали позволяют создавать более надежное сцепление между трубами, но и сам процесс монтажа будет сложнее, а для работы нужны пресс-клещи. Если вы обладаете минимальным опытом работы и имеете соответствующий инструмент, то можно преступать к работе, следуя пошаговой схеме:

Откалибровать край трубы после обрезки снятием фаски.
Плотно обжать муфтой обработанные края трубы.
Штуцер соединяется с уплотнительным кольцом. Полученную систему вставляют в трубу.
Последний этап происходит при помощи пресс-клещей. Этот метод позволяет обжать муфту плотно, избегая зазоров.

Зажим следует выполнять максимально аккуратно, повторение этого процесса может повлечь за собой образование трещин, вмятин на трубе.

Цанговые соединения

Цанговые фитинги позволяют многократно монтировать систему из металлопластиковых труб. Цанга — дополнительное кольцо, которое помогает достичь надежной герметизации. Имеют несколько вариантов конструкций, включая “тройник” — этот вид соединительного элемента позволяет делать разветвления в системе трубопровода. Разъемные фитинги не рекомендуется применять для стенового монтажа труб, во всех остальных случаях схема установки включает в себя несколько основных шагов:

Разметка участков трубопровода с пометками в тех местах, где будет ставиться фитинг.
Подготовка трубы к обрезке (обрезка трубы, шлифовка шероховатостей обрезанного края, выравнивание среза трубы калибратором).
Надеть гайку с кольцом поверх трубы.
Далее труба надевается на штуцер для МП труб.
Затянуть гайку ключом.

Последнее действие выполнять постепенно и без сильного нажима, это может привести к срыву резьбы.

Пуш соединения

Пуш-фитинги — простой способ монтажа металлопстиковых труб без применения какого-либо инструмента. Для этого изделие вставляется в соединительную деталь, которая в дальнейшем проталкивается и становится в паз под напором воды. Клин такого фитинга образует в последствие надежный зажим, защищающий систему от протечки. Единственный минус такого соединения — цена, которая, впрочем, полностью оправдывается полученным результатом.

Инструменты для монтажа металлопластиковых труб

Одним из главных преимуществ МП труб является простота их монтажа. Некоторые элементы можно установить даже вручную, но для выполнения основных установочных работ все же потребуется определенный инструмент.

Трубогиб — часто применяемый при монтаже металлопластика инструмент, позволяющий вручную изменить наклон эластичной трубы для максимально плотного сцепления. Чаще всего применяется в случае, если стандартная округлая форма должна быть изменена на овальную. Это простой и безопасный в бытовом применении прибор, который позволяет минимизировать риски деформации изделия или его разрушения. Работает практически со всеми видами сечений.

Пружинный трубогиб предназначен для домашнего использования. Механизм действия прост — пружина вводится внутрь и разгибается в месте предполагаемого сгиба.

Гидравлические агрегаты — приспособления профессионального уровня. Работают при помощи насоса, который позволяет свести к минимуму механический нажим на трубу. Это гарантирует точное и безопасное сгибание трубы в нужном месте.

Пресс-клещи — инструмент для точной и аккуратной обработки деталей МП труб, что позволяет создавать надежное долговечное сцепление элементов системы.

Клещи для ручной работы позволяют применять их без специальных навыков в быту при необходимости корректного обжима муфты на трубах диаметром до 20 мм. Такой инструмент хорош для проведения малых ремонтных работ своими руками, но в более масштабных мероприятиях принимают участия приборы помощнее — пресс-клещи с электрическим приводом, которые ровно и с ювелирной точностью обрабатывают поверхности диметром до 110 мм.

Электрический пресс-инструмент используется в основном профессионалами, в личных же целях его использовать нецелесообразно из-за внушительных габаритов.

Установка металлопластиковых труб своими руками

Резка труб осуществляется ножницами по металлу или специальной ножовкой. Резаки применяются для обрезки малого и среднего диаметра металлопластика, и широко распространены в профессиональном монтаже. Ножницы — более простой бытовой прибор, их можно купить и в бюджетной ценовой категории, главное, чтобы была удобная и сбалансированная рукоятка, а сами лезвия острыми, из качественного металла. Резаки оснащены внутренним калибратором, что позволяет не только резать металлопластик, но и восстанавливать деформированную форму краев.

Помимо специальных инструментов при монтаже системы из металлопластиковых труб требуется применение более универсальных приборов: измерительной рулетки, ключей нужного размера, фаскоснимателя, шлифовального наждака, эспандера при условии применения пресс-фитинговых соединений.

Водопроводная система из пластика и металла не только долговечна и практична, но и проста в монтаже. Процесс доступен для исполнения даже человеком, не обладающим нужных знаний. Имея набор самых простых инструментов, можно сделать базовые монтажные работы качественно и с приличной экономией средств, если следовать простым правилам монтажа.

Пластик в сочетании с металлом — хороший тандем, но и он “боится” агрессивного механического и ультрафиолетового воздействия, это необходимо учитывать при их открытой прокладке.
Если предполагается монтаж закрытого типа, то необходимо предусмотреть наличие люков для доступа к фитингам компрессионного типа.
Система отопления так же может состоять из МП труб, но в данном случае стоит уделить особое внимание проверке целостности всех элементом и соблюдению условия максимально прочного соединения всех элементов. Не используйте при распаковке новых элементов системы острые предметы, даже микроцарапина может серьезно навредить всей системе.
Применяемые при монтаже труб опоры и подвесы из металла необходимо оснащать мягкими прокладками, это поможет избежать механических повреждений поверхности пластика.

Как гардероб начинается с вешалки, так установка металлопластиковых труб начинается с подбора и крепления шаровых кранов. Этот элемент имеет крайне важное значение для всей системы, не стоит экономить на нем и покупать китайские бюджетные аналоги. Качественный кран должен выдерживать до 60 атмосфер и высокие температуры. В случае протечки именно кран способен остановить поток воды в кратчайшие сроки. Если в нужный момент кран не справится со своей прямой задачей, водопроводной системе грозят серьезные повреждения.

Если вся система устанавливается с нуля, то в нее будет входить монтаж очистных фильтров, счетчиков, редуктора давления, коллектора для разводки труб по всей площади. Трубы рекомендовано монтировать вместе с фильтрами, это предотвратит попадание технического мусора внутрь системы.

Как работать с металлопластиковыми трубами: обзор способов соединения и методов сгибания

Разнообразие труб для отопления и водопровода заставляет задуматься над их выбором. Особенно если работы производятся самостоятельно. Но это лишь первый этап процесса монтажа магистрали. Часто у людей, занимающихся самостоятельным ремонтом, возникают вопросы по работе с металлопластиковыми трубами. Каждый трубопровод имеет свои нюансы и правила сборки. Производя монтаж металлопластиковых труб своими руками нужно знать особенности их соединения и крепления. Ведь надежность отопительной или водопроводной магистрали во многом зависти от соблюдения технологии и качества выполняемых работ.

Особенности соединения металлопластиковых труб

Общие сведения о металлопластиковых трубах на отечественном рынке:

Для соединения металлопластиковых труб используют фитинги. Их устанавливают для того, чтобы сделать поворот или разветвление магистрали или в качестве соединения труб разного диаметра. В зависимости от фитингов, которые будут применяться, соединение металлопластиковых труб выполняется либо при помощи обжимных гаек, либо с использованием пресса. Следует учитывать, что скрытая прокладка труб допустима только при использовании пресс-фитингов. В остальных случаях места соединения должны иметь свободный доступ.

Инструменты, необходимые для работы:

Труборез. Использование других подручных инструментов приводит к образованию заусениц, нарушению защитного покрытия изделия или неровному срезу.
Калибратор и фаскосниматель. Помогают придать срезу нужную форму и развальцевать трубу, чтобы не деформировались уплотнители.
Разводной или рожковые ключи для компрессионных фитингов
Пресс-клещи для соединения труб при помощи пресс-фитингов. Использование электрического инструмента облегчает процесс.

Подготовка металлопластиковых труб, до того как соединить их между собой, одинакова для любого варианта. Отмерив необходимый отрезок изделия, производят обрезку строго под прямым углом. Делать замеры труб необходимо с учетом длины, входящей в фитинг. Если при этом произошла деформация трубы ее нужно выровнять при помощи калибровщика. С его же помощью с торца изделия снимают внутреннюю фаску. Наружную удаляют фаскоснимателем. Инструмент необходимо подбирать в зависимости от размера труб. Далее действуют в зависимости от способа соединения.

Читать еще: Трубы стальные бесшовные горячедеформированные технические условия

Вариант #1 — компрессионные фитинги

Перед использованием цанговых фитингов необходимо убедиться в наличии уплотнительных колец на хвостовике изделия и диэлектрических прокладок. Затем затяжную гайку накидывают на конец трубы. Далее надевают обжимное кольцо. В случае использования обжимного кольца в форме конуса, надевать его на трубу начинают с более узкой стороны.

После чего вставляют хвостовик детали в трубу с небольшим усилием. Для уплотнения соединения используют паклю или лен с герметиком. На корпус фитинга надевают накидную гайку и закручивают. Желательно использовать 2 ключа, один из которых помогает затянуть гайку, когда второй фиксирует корпус детали. Закручивая накидную гайку, регулируйте давление, чтобы деталь не треснула.

Прежде чем надеть компрессионный фитинг на металлопластиковую трубу необходимо проверить наличие уплотнительных резинок, диэлектрической прокладки и их целостность

легкость монтажа;
не нужно использовать дорогостоящее оборудование;
возможность многократного использования.

на монтаж затрачивается много времени;
соединение с использованием цанговых фитингов нельзя замуровывать в стены;
требуется периодическая проверка соединения.

Перед тем как надеть пресс-фитинг с него необходимо снять гильзу и проверить наличие уплотнителей и прокладки. После этого на конец трубы надевают хвостовик детали, приложив небольшое усилие. При этом труба должна быть видна в контрольных окошках фитинга. Обратите внимание, что край трубы, вставленной в фитинг, должен равномерно прилегать к детали по всему периметру. В противном случае придется обрезать ее повторно, иначе соединение будет ненадежным.

Как подготовить пресс-клещи для работы с металлопластиковыми трубами? Перед использованием, рукоятки инструмента нужно развернуть на 180° и вставить вкладыши соответствующие размеру трубы. Сомкнув рукоятки, проверяют правильность положение вкладышей. Раскрыв инструмент, вставляют конец трубы с фитингом и смыкают рукоятки до упора. Неразъемное соединение готово. Нельзя делать повторный обжим пресс-клещей. Смыкание рукояток инструмента должно быть выполнено однократно.

Как пользоваться электрическим прессом, можно посмотреть на видео:

соединение надежно и долговечно;
регулярной проверки не требуется;
соединение можно «прятать» в стену и использовать для монтажа «теплого пола».

требуется специальный дорогостоящий инструмент для прессовки и опыт работы с ним;
некачественно выполненное соединение может дать течь;
невозможность повторного использования.

Вариант #2 — пуш-фитинги

Не требуется никакого дополнительного инструмента для соединения труб при помощи пуш-фитингов. Для соединения трубу вставляют в пуш-фитинг до упора. В смотровом окошке при этом должно быть видно конец трубы. После соединения всей магистрали подключают воду. При этом клин фитинга проталкивается и зажимается, что препятствует протечке.

легкость и быстрота применения;
для работы не нужны дополнительные инструменты;
неразъемное соединение;
долговечность;
пригодно для замуровывания
готовое соединение можно вращать.

дороговизна пуш-фитингов;
требуется выдержка после монтажа в три часа.

Более подробно об этом виде фитингов можете посмотреть на видео:

Вариант #3 — цанговые фитинги

Соединение труб из разных материалов выполняется при помощи цангового фитинга. Если трубы разного размера то резьба детали должна соответствовать изделию из металла, а остальные составляющие трубе из металлопластика.

Для труб разного диаметра берут фитинг соответствующий размерам металлопластиковой трубы кроме детали с резьбой. Она подбирается по размеру металлической трубы

На металлическую трубу надевают фитинг, обмотав ее для начала паклей. На край подготовленной металлопластиковой трубы надевают гайку и шайбу. Затем соединяют их между собой и закручивают гайку.

Крепление металлопластиковых труб к поверхности

При работе с металлопластиковыми трубами нужно знать, как монтировать их к поверхности. Чтобы закреплять трубы необходимо использовать специальные клипсы. Они выбираются с учетом размера самой трубы. Сначала нужно установить клипсу. Ее крепление осуществляется при помощи саморезов или дюбелей. Чтобы избежать провисания магистрали, расстояние между соседними клипсами не должно превышать одного метра. Места изгиба трубы должны быть зафиксированы с обеих сторон.

Во избежание провисания трубопровода расстояние между соседними клипсами не должно превышать 1 метра. Поворот магистрали в углу помещения должен быть зафиксирован с обеих сторон

Как правильно изогнуть металлопластиковую трубу?

Достоинством металлопластиковых труб помимо прочего является возможность согнуть их в нужном месте. Это помогает сократить количество используемых фитингов. Такая особенность используется при необходимости сделать поворот и обустройстве теплых полов. Согнуть металлопластиковую трубу можно 4 способами:

руками;
пружиной;
при помощи фена;
трубогибом.

Вариант #1 — сгибание труб руками

Этот метод требует наличия ловких рук. Чтобы узнать, как согнуть трубу без каких-либо приспособлений посмотрите видео инструкцию:

Вариант #2 — пружина поможет избежать дефектов

В продаже имеется пружина, специально предназначенная для сгибания труб. Ее вставляют внутрь изделия. После этого сгибание производится с легкостью и без дефектов. Размер пружины подбирается под размер труб.

Использование пружины для сгибания металлопластиковых труб помогает избежать дефектов и порчи изделия. Размер пружины должен соответствовать размеру трубы

Вариант #3 — использование строительного фена

Металлопластиковые трубы под воздействием тепла становятся более податливыми. Чтобы их разогреть используют строительный фен. Только делать это нужно аккуратно, чтобы не перегреть пластик. После нагревания труба сгибается в одно движение.

Вариант #4 — трубогиб для мастера

И все же, если вы начинающий мастер без опыта работы, лучше использовать специальный трубогиб. Он поможет без особых усилий согнуть металлопластиковую трубу любого размера. В продаже имеется трубогиб-арбалет. Для его использования достаточно выставить угол сгиба, вставить трубу и свести ручки.

Если у вас нет опыта работы с металлопластиковыми трубами лучше использовать трубогиб. Специальный трубогиб-арбалет помогает согнуть трубу под нужным углом

Узнайте, какими плюсами обладает металлопластиковая труба, и можно ли её выбрать для монтажа тёплого пола: https://aqua-rmnt.com/otoplenie/teplyj-pol/truby-dlya-vodyanogo-teplogo-pola.html.

Ясно, что без усилий сделать качественный водопровод или отопление не получится. К любой работе, которую вы будете выполнять с металлопластиковыми трубами, от выбора изделия до проверки дееспособности системы нужно относиться ответственно. Только в этом случае можно гарантировать долговечность водопроводной или отопительной магистрали.

Способы соединения металлопластиковых труб

Для изготовления водопроводов сложной конфигураций, работающих с различными жидкостями, химикатами, применяются трубопроводы, изготовленные из металла и полимеров. Такие трубы не хуже металлических, но лучше полипропиленовых, поскольку обладают низким линейным расширением. Чтобы магистраль была долговечной, работала без протечек, важно подобрать качественный способ соединения металлопластиковых труб.

Трубы с соединительными муфтами

Способы соединения

Далеко не каждый человек без практического опыта знает, как соединить металлопластиковые трубы между собой. Известно три эффективных метода сборки трубопроводов из комбинированного материала. Соединения можно разделить на две группы:

неразъемные — изготавливается с помощью пуш фитингов или опрессовки;
разъемные — соединения изготавливаются с помощью обжимных фитингов.

Разъемные соединения нужно регулярно проверять на наличие протечек, поджимать. Их легко разбирать, что позволяет в любой момент подключить дополнительный отвод или демонтировать часть трубопровода. Этого нельзя сделать с неразъемными швами. Их необходимо полностью демонтировать, заменять на новые.

Монтаж с обжимными фитингами:

Очистить места соединения от грязи, пыли с помощью обезжиривателя. Для этого нужно использовать ветошь, пропитанную в спиртовом растворе.
Раскрутить фитинг, снять разрезное кольцо, обжимную гайку.
Надеть детали на торец трубки.
Штуцер фитинга вставить в трубку, пока он не упрется.
Разрезное кольцо сдвинуть на край, зажать стык обжимной гайкой.

Для отрезания соединяемых элементов можно воспользоваться болгаркой.

Монтаж с пресс-фитингами похож на использование обжимных деталей, но вместо зажимной гайки на детали одевается обжимная гильза, которая закрепляется пресс-щипцами. Этапы выполнения монтажных работ идентичные, но последнее действие — обжим гильзы с помощью клещей требуемого диаметра. Он выполняется однократно.

Процесс стыковки отдельных элементов с помощью пуш-фитингов подходит для людей, которые никогда не работали со специальным инструментом для сантехнических работ. Необходимо заранее подготовить торцы трубок. После этого нужно соединить трубки с фитингом, подождать 3 часа до запуска системы.

Обжимные фитинги (Фото: Instagram / valterra_ru)

Виды фитингов для металлопластиковых труб

Для соединения металлопластиковых труб с металлическими или пластиковыми трубами, нужно использовать специальные детали, которые имеют разное предназначение, конфигурацию. Виды фитинговых соединений:

компрессионные детали;
пуш-фитинги;
пресс-фитинги;

Для работы с этими деталями, нужно использовать разные инструменты.

Виды инструментов

Чтобы сделать прочное неразъемное соединение с помощью пресс-фитингов, нужно использовать специальный инструмент, который классифицируется зависимо от типа привода.

Ручной привод

Ручные клещи для обжимных гильз чаще используются в домашних условиях. Связано это с низкой ценой на инструмент, простотой конструкции. Клещи предназначены для работы с фитингами диаметром до 32 мм, что ограничивает сферу их применения.

Ручные клещи (Фото: Instagram / retooling)

Механические

Инструмент состоит их двух длинных ручек, которые соединяются шестеренчатым механизмом. Принцип работы заключается в использовании системы рычагов, через передачу физического усилия.

Гидравлические

Гидравлические щипцы используется для проведения монтажных работ без затрачивания больших усилий. Ручки соединяются с гидравлическим цилиндром, который приводится в действие после их сдавливания. Стоимость гидравлического инструменты выше, чем у ручного или механического, его нужно регулярно обслуживать.

Читать еще: Пайка медных труб для кондиционеров

Электрогидравлический вариант

Инструменты с электрическим приводом используются профессионалами, которые постоянно занимаются сантехническими работами. Электроинструмент может работать от аккумулятора или после подключения к сети 220 вольт. Аккумуляторные инструменты обладают маленькой мощностью, но могут применяться в любом месте. Электрические щипцы, которые подключаются к сети мощные, но не мобильные.

Сантехник (Фото: Instagram / vodobroingenering)

Особенности соединения металлопластиковых труб

Чтобы правильно собрать трубопровод из металлопластиковых труб своими руками, нужно подготовить несколько дополнительных инструментов:

Калибратор — устройство, которое предназначено для восстановления начального диаметра после разрезания трубок.
Труборез — инструмент для ровного разрезания трубок без появления заусенцев или неровностей.
Зенкер — устройство для снятия фасок. Если его нет, можно выполнить работы с помощью острого ножа, зачистив фаски наждачной бумагой.

Нанести разметку на трубки, обрезать их по нужным размерам.
Откалибровать отверстия. Диаметр обработанной детали должен соответствовать исходным параметрам.
Снять фаски с помощью зенкера или острого ножа.
Протереть поверхности с помощью ветоши пропитанной спиртом.
Надеть гильзу на подготовленный торец трубки. Закрепить фасонную деталь. Обжать гильзу с помощью клещей.

Фитинги выдерживают давление до 10 атмосфер. Снижают уровень шума, который образуется в трубопроводе.

Металлопластик — новый комбинированный материал, из которого изготавливаются трубы. Они используются при сборке различных трубопроводов, по техническим характеристикам выигрывают у пластиковых, металлических деталей.

Какой нужен инструмент для монтажа металлопластиковых труб

Инструмент для монтажа металлопластиковых труб получил широкое распространение в связи с появлением металлополимерных изделий. Композитные конструкции потребовали специального оборудования для резки, гибки и монтажа – ножниц, резаков, труборезов и трубогибов, калибраторов и фаскоснимателей, обжимных клещей. Отличия от аналогичного инструмента, применяемого в работе с металлом, порождены особенностями материала, для работы с которым они предназначены.

Чтобы создать надежный трубопровод из металлопластиковых труб, необходимо использовать специальные инструменты

Работа с композитными металлопластиковыми трубами: требования к инструментам

Долговечные, прочные, устойчивые к воздействию агрессивной среды металлопластиковые трубы нашли широчайшее применение. Их используют в водопроводных и отопительных системах, для транспортировки разных химических соединений и сжатого воздуха, для прокладки электрических кабелей. Популярность обеспечена удачностью композитной конструкции. Она состоит из пяти слоев:

из сшитого полиэтилена выполнены внутренний и внешний слои;
центр конструкции занят алюминиевой оболочкой;
клеевые соединения связывают алюминиевую сердцевину с внешним и внутренним покрытием из сшитого полиэтилена.

Конструкционные элементы металлопластиковой трубы призваны сыграть следующие роли:

алюминий позволяет сохранять приданную форму;
полимеры защищают алюминий от воздействия агрессивной среды, не допускают попадания влаги и предотвращают возникновение и развитие процесса коррозии.

Легкость конструкции выдвигает особые условия для применения специального инструмента, аккуратного в работе и исключающего применение чрезмерных усилий. Иначе изящная конструкция будет сразу повреждена и станет непригодной к эксплуатации.

Металлопластиковая труба — это композитное изделие и работать с ней нужно аккуратно, чтобы не допустить расслоения ее составляющих

Резка труб из металлопластика: ножовкой или ножницами?

Металлопластиковые трубы поставляют в бухтах. Перед началом работы их нужно замерить, определиться, какое количество изделий и какой длины понадобится для последующего монтажа. После чего перейти к нарезанию отрезков нужной длины. Это можно сделать и обыкновенной ножовкой, но она оставит зазубрины и заусенцы, что может привести к неплотному прилеганию соединений. Использование ножовки чревато деформацией внутреннего сечения изделия, которую потребуется исправлять калибратором.

В домашних условиях стоит пользоваться специальными ножницами для металлопластика. Их конструкция состоит из:

клинообразного ножа из закаленной или нержавеющей стали;
фиксатора, предохраняющего от неконтролируемого раскрытия инструмента;
удобных рукояток, обеспечивающих точность разрезов;
вспомогательного зубчатого ножа-рейки;
кнопки, позволяющей вернуть инструмент в исходное положение.

Резак и труборез для металлопластиковых труб

Для изделий малого и среднего диаметра применяется резак для металлопластиковых труб. Этот инструмент, по сравнению с ножницами, более подходит для профессионального использования, что не исключает применения в бытовых условиях.

Даже в бытовых условиях для резки труб следует применять специальные ножницы или резак

Он оснащен удобными рукоятками и защелкой-фиксатором закрытого положения. Опорная и верхняя скобы позволяют установку требуемого обхвата трубы и перпендикулярного направления съемного ножа. Использование резака для делает излишним применение калибратора, он оснащен встроенными калибраторами. Резаком можно не только резать конструкцию, но и восстановить ее форму на срезе.

Для резки металлопластиковых труб большого диаметра рекомендуется использовать труборез. Применение трубореза требует внимания к ряду деталей:

подходит ли он для резки изделий данного диаметра;
что рекомендует производитель инструмента по поводу частоты заточки ножа;
какой материал использовался для изготовления ножа.

Гибка вручную при монтаже труб из металлопластика

Металлопластиковые конструкции в процессе монтажа часто приходится изгибать. Если угол изгиба невелик, а длина значительна, то эту операцию можно проделывать и вручную. Тем не менее, рекомендуется разбить ее на несколько этапов, подходов. Делается это с единственной целью: не допустить, чтобы поспешность обернулась изменением поперечного сечения изделия или образованием складок на его вогнутой стороне, или безнадежной деформацией. Длина участка изгиба должна быть в семь раз больше диаметра трубы.

Металлопластиковую трубу можно согнуть вручную при помощи пружины подходящего диаметра

Если под рукой нет специального инструмента, то можно использовать для гибки:

металлическую пружину;
песок;
паяльную лампу или строительный фен.

Использование пружины подходящего диаметра позволяет избежать деформаций при сгибании конструкции. Не даст деформироваться и засыпанный с одного ее конца (в качестве своеобразной пружины) песок, когда второй конец закрыт. Равномерный разогрев металлопластиковой конструкции со всех сторон паяльной лампой или строительным феном можно использовать, сочетая с другими методами гибки или как самостоятельный способ. После разогрева изгиб задается однократным воздействием рук.

В домашних условиях для сгибания метеллопластиковых труб можно использовать пружинный механизм. Потребуется подобрать пружину нужного сечения и длины с одним расширенным торцом, для удобства использования. Схема использования такова:

К подобранной по сечению и длине пружине подсоединяется стальная проволока.
Трубогиб вводится в трубу (или наоборот).
Пружина располагается таким образом, чтобы ее центр совпал с центром планируемого сгиба.
Производится сгибание, возможно, с применением упора в виде собственного колена.
Пружина извлекается вытягиванием прикрепленной к ней стальной проволоки.

Ручным трубогибом удастся согнуть трубу диаметром не более 50 мм

Применение трубогиба

Рекомендация по поводу того, как избежать деформаций, проводя гибку, при работе с любыми металлопластиковыми трубами, проста: следует использовать специальный инструмент. Трубогибы для металлопластиковых конструкций подразделяют по особенностям устройства на:

Ручные. Предназначены для сгибания изделий сечением до 50 мм и на угол, не превышающий 180º.
Электромеханические. Управление осуществляется посредством заданных программ, агрегат дополнен специальными функциями и соответствующими элементами конструкции. Применение в домашних условиях, естественно, нерентабельно.
Гидравлические (стационарные и ручные). Ручной трубогиб, снабженный гидронасосом, может быть изготовлен и в домашней мастерской. Гидравлический трубогиб (с открытой рамой или закрытой) управляется с помощью рычажной передачи. Это позволяет установить контроль над процессом гибки, который можно прервать в любой момент, задать требуемый угол изгиба.

безопасность эксплуатации;
исключаются деформации конструкций;
возможность обработки труб любого сечения.

Классификация трубогибов по другим параметрам

По методу сгибания трубогибы бывают:

арбалетные. Допускают сгибание до 90º, проводимое вокруг приспособления. Отличаются компактностью и невысокой стоимостью;
пружинные. Применимы для сгибания и медных, и алюминиевых конструкций. Пружинные трубогибы большей длины позволяют работать с более протяженными участками. Отдельные модели снабжены возможностью перемещения пружины, что позволяет применять их на отдельных участках трубы, а не ко всей конструкции в целом;
сегментные.

Для гибки труб из металлопластика можно применять разные типы трубогибов

Работать трубогиб может по:

обкатывающей методике, когда конструкция располагается между неподвижным и обкатывающим роликами устройства. Постепенность воздействия на трубу с применением обратно-поступательных движений практически исключает возможность деформаций;
наматывающей методике, когда фиксаторы прижимают конструкцию к вращающемуся гибочному ролику. Во избежание смятия трубы следует вставить внутрь нее дорн – металлический прут соответствующего сечения, имеющий округлый конец. Дорн может быть гибким, изготовленным из нескольких соединенных между собой секций.

Монтаж металлопластиковых труб

При установке соединений металлопластиковых изделий применяют два вида фитингов:

компрессионные;
прессовые (в этом случае возможно применение надвижных пресс-фитингов или обжимных муфт).

Монтаж труб, независимо от типа фитингов, потребует использования:

измерительной рулетки;
гаечных ключей;
калибратора;
трубореза;
фаскоснимателя;
эспандера (если использован пресс-фитинг).

Компрессионные фитинги нежелательно использовать в труднодоступных местах, так как со временем их нужно подтягивать, чтобы сохранить соединение герметичным.

МП-трубы соединяются разными типами фитингов, для установки каждого вида потребуется «свой» инструмент

Пресс-фитинги практичнее, так как образуют неразъемные соединения. Поэтому их можно устанавливать в труднодоступных местах. Для монтажа пресс-фитингов требуются специальные пресс-клещи:

ручные;
с гидравлическим приводом;
с электрическим приводом.

Перед тем, как применить пресс-клещи, потребуется провести подготовительные операции:

Перпендикулярно отрезается труба.
Снимается фаска.
Устанавливается калибратором нужный диаметр трубы.
Надевается гильза.
Вставляется до упора в трубу фасонная часть фитинга.

Читать еще: Как починить полипропиленовую трубу без пайки?

Независимо от принципа действия пресс-клещи для металлопластиковых изделий обеспечивают их надежное соединение единственным усилием. Место соединения обжимается сведением до упора рукояток инструмента.

Для обжима фитинга потребуются ручные или автоматические клещи

Ремонт металлопластиковых труб

Монтаж металлопластиковых труб для отопления чаще всего вызывает потребность в ремонте. При обнаружении течи в одной из труб отопления или в любом узле трубопроводов следует определиться с характером повреждения. А потом принимать решение как работать. Если течь возникла под компрессионным фитингом, иногда достаточно поджать гайку. Когда простейшая мера не подействовала, то из системы сливается вода и проверяются:

уплотнительное кольцо;
прокладки;
ровность среза трубы.

Выявленная проблема устраняется применением ФУМ-ленты и силикона.

Течь из-под пресс-фитинговых соединений обычно вызывается деформацией мягкого кольца (оливки) внутри пресс-фитинга. Выручит замена оливки или установка вместо фитинга плотно посаженной муфты, или вставка медного шунта.

Если обнаружена трещина в самой трубе, то можно:

заделать свищ незначительного размера холодной сваркой после слива воды (готовность к эксплуатации наступит через сутки);
наложить бандаж (желательно – металлические хомуты), выступающий за края повреждения хотя на два сантиметра, применив резину толщиной 2-5 мм.

Наилучшим способом ремонта станет немедленная замена поврежденной металлопластиковой конструкции.

Металлопластиковые трубы прослужат долго и надежно, если при их монтаже использовать качественный специальный инструмент, не нарушая технологии.

Как соединять, монтировать металлопластиковые трубы без протечек

Многие предвзято думают, что соединения металлопластиковой трубы, а также труб PERT и РЕХ, с фитингами ненадежно, дает протечку. Разберемся откуда взялась такая «слава» и почему она не соответствует действительности.

Как правильно соединять металлопластиковые, и другие подобные им трубы, и делать из них трубопроводы отопления и водоснабжения?

Несколько видов соединений металлопластиковых труб

Применяются несколько типов фитингов (крестовины, уголки, муфты…) для соединения металлопластиковых труб.

Далее подробней о каждом виде соединения металлопластиковых труб и почему они текут. Сначала разрекламированное Пуш-соединение…

Соединение пуш-фитингом

Новомодный пуш-стык, — если верить рекламе, просто нужно легким движением руки вставить трубу в фитинг и соединение готово.

Здесь труба надевается на штуцер с уплотнителем, при этом обжимается кольцом с усиками (тарельчатой шайбой). Происходит явный щелчок. Усики кольца располагаются против направления разъединения и не дают трубе сдвинуться обратно.

Пуш появился относительно недавно, и по мнению некоторых специалистов, появился «ради вышибания денег с помощью рекламы, так ка полезности в нем нет».

Действительно, производители не дают добро замоноличивать это соединение в бетон. На вид получаемое соединение «хлипкое», труба проворачивается в фитинге, при большом усилии может быть расстыкована обратно.

В совокупности с тем, что цена на такой фитинг в 2 раза больше чем на привычный компрессионный или обжимной, набрать популярности без рекламы этому соединению трудно.

Но главное в любом соединении то, что в рекламе Пуш не показывают.

Основная трудоемкость соединения с любым типом фитинга заключается в подготовке металлопластиковой трубы, — определению ее длины, разметке, обрезке по размеру, оформлению обрезанного края, выравнивании концевой части, снятии фаски, калибровке.

А вовсе не в самом процессе стыковки. Если это все знать, то Пуш-стыковка еще более представляется как вещь необходимая в хозяйстве в саму последнюю очередь.

Как должна готовится труба к стыковке

Для соединения с фитингом любого типа металлопластиковая труба должна быть подготовлена.
Для этого нужно обладать парочкой специальных инструментов, — ножницами для резки трубы и калибратором с функцией снятия внутренней фаски.]

Труба поставляется в бухтах. После отрезания металлической ножовкой, получается кусок кривой трубы, в том числе и загнутый на конце, со смятым окончанием полуовальной формы, с заусеницами по обрезу и с острыми кромками. Такая труба повредит уплотнение на любом фитинге при попытке ее надеть на штуцер.

Необходимо отрезать ножницами. Если этот дорогостоящий инструмент отсутствует, то после ножовки, нужно торец тщательно выровнять напильником и убрать заусеницы.

Необходимо выровнять вручную конечный участок трубы, длиной не мене чем 5 диаметров.
Выходное отверстие необходимо с усилием откалибровать (сделать точно круглым) и одновременно снять внутреннюю фаску под углом 45 градусов.

Только после этого можно приступать к стыковке.
Уменьшение трудоемкости стыковки с Пуш, не имеет приоритетной ценности по сравнению с его недостатками….

Соединение пресс-фитингом

Самое надежное, неразборное соединение металлопластиковых труб — с помощью Пресс-стыка.
Здесь труба надвигается на латунный штуцер с парой уплотнителей находящихся в глубоких канавках.

Труба вокруг штуцера обжимается специальной металлической гильзой, которая сминается и обжимается только специальным инструментом — пресс-клещами. Труба должна быть надвинута до упора и видна в окне гильзы.

Это соединение по заявлениям производителей обладает надежностью близкой к 99,99%. Соединение рекомендовано производителями пресс-фитингов к применению внутри конструкций, в том числе в стенах и в стяжке (но в петлях теплого пола любые стыки недопустимы).
Какие трубы можно применять для теплого пола

Возникновения течи, кроме случаев применения явно контрафактных деталей, не зафиксировано.

Соединение металлопластикового трубопровода с помощью Пресс относят к профессиональным. Оно практически не выполнимо «своими руками» из-за высокой цены на специальный инструмент- пресс-клещи (ручной (гидравлический, электрический) пресс для опрессовки гильз на пластиковых трубопроводах).

Для того, чтобы собрать отопление в своем доме своими руками в разы выгодней использовать компрессионные фитинги, или на крайний случай, пуш-стык, но не приобретать пресс-клещи с насадками «за баснословные деньги».
Разве что удастся взять такой инструмент в аренду по умеренной цене….

Соединение металлопластиковой трубы с компрессионным фитингом

Наиболее старое и наиболее «проблемное» соединение — компрессионное (или резьбовое…). Фитинги обычно латунные. На латунном штуцере установлено упорное кольцо из фторопласта и пара резиновых уплотнителей. Но здесь уплотнители сидят в своих канавках не так глубоко, поэтому их легче сорвать с места.

Труба должна надеваться на эти уплотнения и продвигаться до упора в фторопласт. Затем, предварительно надетое на трубу разрезное кольцо под воздействием гайки, сдавливает трубу в месте нахождения резиновых уплотнителей.

Чтобы собрать это соединение металлопластиковой трубы своими руками, понадобится пара ключей.
Одним ключем монтажник закручивает гайку сжимающую кольцо.
Вторым разводным ключем удерживается сам фитинг. Сборка очень проста, потрескивание в месте соединения — нормально.

Соединение разборное, — его можно подтянуть (увеличить момент затяжки), его можно разобрать, извлечь невредимый фитинг и использовать его в другом месте, заменив копеечные уплотнители.

Стык нельзя замуровывать в стену, согласно рекомендациям производителей.

Достоинство стыковки — предельная доступность по цене фитинга и по сложности монтажа. Нужны лишь два ключа и немного старательности.

Но это соединение течет. Почему?
С холодной водой, как правило течи нет, но на ГВС или отоплении из-под гайки иногда начинается капель. Если гайку подтянуть, то на какое-то время течь устраняется, затем появляется вновь.

Течь из металлопластикового трубопровода на соединении — почему, что делать?
Дополнительно — чем плох полипропиленовый трубопровод, трудности монтажа

Почему течет металлопластиковый трубопровод

Компрессионное соединение старейшее, его собирали десятками тысяч многие мастера. Часто сборка происходила так, — овальная труба с усилием насаживалась на штуцер, сминая и сдирая острой кромкой и заусеницами уплотнения, сдвигая их к упорной шайбе. Затем производилась затяжка гайки «на совесть».

Сшитый полиэтилен (РЕХ) деформировался, и надежно обжимал латунную трубу. Да так, что без изменения температуры, это место оставалось без протечки весь срок службы. Но там, где имели место значительные температурные расширения, эластичности тонкостенной металлопластиковой трубы не хватало.

При остывании соединения получался зазор, и начиналось протекание жидкости. После подтяжки гайки обжим усиливался, раздавливая материал, но из-за циклов нагрева-остывания все повторялось вновь. До тех пор, пока при очередном усердном подтягивании гайки не срывалась резьба.

Что сделать, чтобы место соединения с фитингом не текло

Чтобы компрессионное соединение металлопластиковой трубы с фитингом не текло нужно сделать следующее.

Резать трубу ножницами. Если такой инструмент дорог, то к пилке тщательно применять круглый напильник выравнивая срез и убирая все заусеницы.
Выровнять конечный участок трубы (от 5 диаметров) вручную.
Откалибровать ручным калибратором тщательнейшим образом, добиться ровного круглого отверстия. Одновременно снять качественным калибратором внутреннюю фаску под 45 градусов.
Смазать фитинг, уплотнения, жидким мылом.
Надеть трубу на штуцер, на уплотнения без перекоса до упора в шайбу.
Затянуть гайку с кольцом, не прикладывая чрезмерных усилий.

Как видим, добиться монтажа своими руками металлопластиковой трубы без течи весьма и весьма не сложно, — нужно лишь соблюсти простые правила соединения.
И да….. — соединение на фирменный компрессионный фитинг, сделанное правильно, с обжатием трубы на уплотнениях находящихся в канавках, не течет вообще, в том числе и на ГВС и на отоплении.

голоса

Рейтинг статьи
