Сортамент профильных труб – ГОСТ, параметры и применение

Профильные трубы, активно используемые в строительстве, машиностроении, мебельном производстве и других сферах, представлены на современном рынке в большом разнообразии. Чтобы упорядочить это разнообразие и классифицировать данную продукцию по определенным критериям, было введено такое понятие, как сортамент.

Разновидности профильных труб

Само слово «сортамент», если обратиться к словарям, происходит от слова «сорт» и означает перечень отдельных видов продукции, которая представлена на рынке. Применительно к профильным трубам под сортаментом подразумевается совокупность типов данной продукции, выпускаемой производственными предприятиями или имеющейся на складе поставщика.

Сортамент труб представляют в виде таблицы или простого списка, в котором отдельные виды продукции перечислены в соответствии с их наименованиями по ГОСТ 13663 86 (профильная квадратная, профильная прямоугольная трубы и т.д.). Такая таблица или список должны содержать в себе все имеющиеся виды труб, для каждого из которых расписываются все наименования и приводятся характеристики.

Сортамент труб, относящихся к категории профильных, отличается большим разнообразием. Классифицируют их по различным параметрам, но основным является профиль поперечного сечения. Так, различают трубы:

• с прямоугольным профилем;
• квадратного сечения;
• плоскоовальные;
• овальные;
• с полыми ребрами;
• со специальным типом профиля.

Сортамент составляется отдельно для каждого вида труб, что регламентируется требованиями соответствующих ГОСТов.

Основные параметры наиболее распространенных профильных труб — квадратного и прямоугольного сечения

Металлические трубы, относящиеся к отдельному типу профиля, также могут различаться по целому ряду параметров. К основным из таких параметров относятся:

• способ, с помощью которого произведены трубы (они бывают холодно- и горячекатаные, сварные);
• материалы, применявшиеся при производстве;
• способ обработки концов труб;
• основное назначение.

Сортамент труб, который представлен определенным производителем, не только позволяет ознакомиться с ассортиментом его продукции, но и служит показателем уровня его развития. Потребители подобной продукции и торгующие ей организации предпочитают налаживать отношения с производственными предприятиями, сортамент труб которых включает в себя широкий ассортимент изделий.

Сортамент профильных труб прямоугольного сечения: ГОСТ 8645-68

Нагляднее всего информация о сортаменте стальных прямоугольных труб представлена в соответствующем ГОСТ, который и представлен ниже.

Сортамент профильных труб квадратного сечения: ГОСТ 8639-82

Для ознакомления с сортаментом труб квадратного сечения стоит просмотреть данные из соответствующего ГОСТ, который представлен ниже.

Критерии выбора

Из всего сортамента современного профильного трубопроката наиболее распространены изделия с квадратным и прямоугольным сечением. Традиционно они производятся из металла, но сейчас этот материал все активнее вытесняется пластиком.

Основная область применения профильного трубопроката – производство металлоконструкций различного назначения, где этими изделиями с успехом заменяют стальные бруски сплошного сечения. Большими преимуществами труб по сравнению с такими брусками являются доступная стоимость и небольшой вес.

Выбирая из сортамента профильные трубы для изготовления металлической конструкции, очень важно правильно подбирать их профиль и размеры сечения. Основным критерием, которым руководствуются при таком выборе, является несущая способность труб как квадратного, так и прямоугольного сечения. Следует также учитывать и то, что изделия с разными размерами поперечного сечения могут значительно отличаться по весу.

Профильные трубы квадратного сечения

По способу производства, как уже отмечалось выше, в сортаменте выделяют холодно- и горячедеформированные стальные профильные трубы. В соответствии с требованиями ГОСТ 13663 86 сюда относят также продукцию, изготовленную с использованием электросварки. Эти трубы, как и холоднодеформированные, могут покрываться слоем цинка, который предотвращает коррозию.

Размерами сечения профильного трубопроката, наиболее востребованными на строительном рынке, являются:

• 15х15;
• 20х20;
• 25х25;
• 30х30;
• 40х40;
• 60х60;
• 80х80;
• 100х60;
• 100х100.

Преимущества профильных труб

К категории профильных относятся все трубы, форма сечения которых отличается от круглой. Наибольшее распространение из всего сортамента получили изделия с квадратным и прямоугольным профилем, размеры которого соответствуют 25, 60, 100, 40х80, 40х100, 50х50 мм.

Стальные профильные трубы, размеры которых превышают 100 мм, используются преимущественно в качестве конструкционных элементов. Такие изделия, у которых имеется четыре ребра жесткости, отличаются высокими прочностными характеристиками и небольшим удельным весом.

Профильные трубы прямоугольного сечения

Изделия с профилем 60 мм отлично противостоят изгибу, благодаря чему их успешно применяют в строительстве и при обустройстве различных инженерных коммуникаций.

Любые профильные трубы позволяют не только создавать с их помощью сложные стальные конструкции, но и значительно экономить на стоимости дорогостоящего металла.

Среди преимуществ профильных труб, изготовленных из стали, можно назвать следующие.

• Для всего их сортамента характерна низкая металлоемкость, что дает возможность экономить до 25% металла даже при возведении одного строительного объекта.
• При использовании таких элементов строительные объекты возводятся с высокой оперативностью.
• Весь выпускаемый современной промышленностью сортамент профильного трубопроката соответствует санитарно-гигиеническим требованиям, трубы просты в обслуживании и при проведении дезинфекции.
• Такие изделия также соответствуют требованиям противопожарной безопасности.
• Даже самые сложные конструкции при использовании данных элементов монтируются с максимальной оперативностью.

Профильная труба нашла широкое применение во многих сферах производства

Сферы применения

Стальные трубы, имеющие различные типы профиля, активно используются во многих сферах. В зависимости от размера профиля такие изделия применяются для решения следующих задач.

• Трубы с профилем 60х30 отличаются низкой металлоемкостью, их использование дает возможность значительно сэкономить на стоимости металла при выполнении строительных работ.
• Для монтажа металлических конструкций различных размеров и степени сложности наиболее активно используются трубы с размерами профиля 15х15, 40х60, 60х60 и 100х100.
• Целым рядом достоинств отличаются изделия с размерами профиля 25х25. К таким достоинствам следует отнести невысокий вес, исключительные прочностные характеристики, герметичность, простоту выполнения монтажных работ.

Еще одна разновидность профильной трубы — плоскоовальная

Стальные профильные трубы успешно применяются, как было сказано выше, не только в строительстве, но и в других сферах. Так, можно назвать следующие области использования этих изделий.

• Изделия с профилем 25х250 нашли широкое применение в машиностроительной отрасли.
• Из труб с размерами сечения 60х30 изготавливаются рекламные конструкции, каркасы и щиты различной конфигурации.

Следует отметить, что из профильного трубопроката различных размеров (40х40 и др.) сегодня возводятся практически все строительные конструкции как капитального, так и легкого типа (склады, ангары и др.).

Профильные трубы благодаря своим исключительным характеристикам являются незаменимым элементом практически любого строительного сооружения, металлических конструкций различного назначения. Активно используются и тонкостенные виды таких изделий, с помощью которых возводятся перегородки и создаются конструкции, не испытывающие значительных нагрузок при эксплуатации.

По какому ГОСТу изготавливаются прямоугольные трубы

Профильная труба получила свое название от того, что сечения у нее не круглое. Фактически любое другое изделие подобного рода, которое имеет не круглое сечение, можно назвать профильным. Однако промышленность сегодня выпускает несколько определенных видов, каждый из которых регламентирован своим ГОСТ.

Кроме того, каждый отдельный вид пригоден для конкретной задачи, то есть имеет определенную сферу применения.

Некоторая классификация

На данный момент можно выделить большое количество признаков, по которым можно классифицировать все материалы такого рода между собой. Ключевым из них является форма профиля. Профильная продукция может иметь следующую форму:

• Прямоугольные (ГОСТ 8645 68);
• Квадратные (ГОСТ 8639 82 или же 8639 68);
• Плоскоовальные. То есть такие, которые имеют две прямые стороны и две в виде полуколец;
• Овальные;
• С полыми ребрами;
• С иной, специальной формой.

Конечно, наибольшее распространение получили квадратные (ГОСТ 8639 82 или же 8639 68) и прямоугольные (ГОСТ 8645 68).

Кроме формы все подобные изделия разделяются на виды и по способу производства:

• Электросварные;
• Бесшовные.

Профильные стальные трубы

Электросварные, кроме всего прочего, также разделяются на подвиды:

• Тонко- и толстостенные;
• Оцинкованные и не оцинкованные;
• Прямошовные и спиралешовные, и многие другие.

Бесшовные, так же имеют несколько подвидов:

• Цельнотянутые;
• Горячекатаные;
• Оцинкованные и не оцинкованные и многие другие.

Вернуться к содержанию ↑

Горячекатаные и холоднокатаные – в чем разница

Разница в тех характеристиках, которыми они обладают. Холоднокатаная сталь, как и продукция из нее, будет более прочная и устойчивая к различным агрессивным средам.
Лист стали проходит процедуры прокатки, то есть его кроят и режут на листы меньших размеров, или же на стальные ленты, которые потом сворачиваются и свариваются.

Горячекатаные прямоугольные трубы

Холоднокатаная же сталь проходит обязательную процедуру травления. Процесс прокатки начинается только по ее окончанию. Надо сказать, что такая технология вводит некоторые ограничения на толщину – до 5 мм.

Поскольку в процессе горячей прокатки металл разогревается и подвергается некоторым физическим воздействиям, то его толщина по всей площади постоянно меняется, то есть она не одинаковая. Холоднокатаные же стальные листы имеют одинаковую толщину, идеально гладкую поверхность и не имеют окалин, которые возникают в процессе термической резки.

Шовные и бесшовные изделия

Если с исходным материалом разобрались, то теперь остается выяснить, чем же отличается бесшовная профильная труба от той, что имеет швы и какие виды обеих бывают.

Здесь нужно сразу сказать, что бесшовная продукция более дорогостоящая, имеет более высокие технологические характеристики, в отличие от той, что получена путем электросварки.

Все электросварные материалы получаются путем формовки исходного листа и дальнейшей его сварки. В зависимости от формы шва выделяют прямошовные и спиралешовные.

Например, профильная труба (ГОСТ 8645 68) будет иметь всего один шов, который располагается вдоль ребра. При этом такой шов прямой.

Довольно часто продукция изготавливается иным способом. В качестве исходного материала используется штрипса, то есть стальная лента. Она навивается по спирали. При этом каждый шов заваривается. Этот шов и получил название спиралешовного.

Бесшовные прямоугольные трубы

Что касается бесшовных материалов, то они получаются путем прокатки стального слитка. В процесс прокатки образуется отверстие, которое в дальнейшем принимает необходимую форму.

Самое главное различие между этими двумя видами труб заключается даже не в наличии или отсутствии шва, а в прочностных характеристиках. Понятно, что бесшовные изделия будут выдерживать гораздо большие нагрузки, чем электросварные.

Краткий вывод

Как видно, видов и подвидов данных изделий огромное множество. Однако даже это не все. Все трубы отличаются между собой по своим размерам. Кроме того, существует такое понятие, как тонкостенные и толстостенные. Здесь никаких секретов нет – тонкостенные имеют меньшую толщину стенок, в отличие от толстостенных материалов.

Все эти параметры и характеристики могут иметь и квадратные изделия (ГОСТ 8639 82 или же 8639 68) и прямоугольные (ГОСТ 8645 68), а также остальные виды профильной продукции.

Гнутые замкнутые профили

Особый вид среди всех прочих занимает именно этот. Сегодня они стали основой конструкции многих зданий и строений. Фактически они и составляют костяк здания. Понятно, что среди них нет малых размеров. Самые малые, что имеются, обладают размерами от 15 см. довольно часто они бывают прямоугольными, но еще чаще встречаются квадратные.

Стальные прямоугольные трубы

Их изготовление осуществляется согласно ГОСТ 30245 2003. Продукция данного типа используется для устройства несущих опор, штанг, колонн и других подобных элементов.

Довольно часто можно видеть, как именно из таких материалов устраивают перекрытия.

Данные изделия могут выпускаться и из обычной стали, и из специальной легированной 09г2с (ГОСТ тот же – 30245 2003). Данные металлоизделия применяются в основном в тех регионах, в которых на протяжении долгого периода преобладают отрицательные температуры.

Используемые размеры

Среди огромного множества размеров, которые к тому же разбавляются толщиной стенки, можно выявить такие, которые наиболее часто употребляются, то есть имеют широкий спрос у частного застройщика.

Профильная труба прямоугольного сечения (8645 68) имеет такие размеры: 2*1; 2,8*2,5; 3*1,5; 3*2; 4*2,5; 4*2,8; 5*2; 5*2,5; 5*3; 5*4; 6*3; 6*4; 8*4; 8*6; 10*5; 10*6; 10*8; 12*6; 12*8; 14*6; 15*10; 16*12; 16*8; 180*12,5; 200*10. Здесь все размеры указаны в сантиметрах.

Надо сказать, что есть и иные размеры, которые гораздо больше представленных. Например, те же гнутые трубы (30245 2003) могут быть выпущены с размерами и 40 на 40 см. стоит обмолвиться и о длине. Все вышеперечисленные размеры могут иметь какую угодно длину, как собственно и изделия 30245 2003. Однако последние, как правило, выпускаются с длиной 2-3 метра. При этом упаковываются пачками, предельная масса которых не может превышать 10 тонн.

Подробнее о гнутых профилях

Сейчас мы довольно часто упоминаем стандарт 30245 2003. Это так потому, что сегодня продукция именно этого стандарта становится основой практически любого здания. Все часто видят, как большие супермаркеты возводятся за считаные дни. В этом заслуга именно этого стандарта 30245 2003.

Данные изделия специально были разработаны для строительства стальных конструкций. Изготавливаются они путем формовки трубы круглого сечения . При этом данная продукция имеет один прямой продольный шов. После сваривания происходит процесс обжатия специальными инструментами до квадратного или прямоугольного сечения.

При всей схожести данной продукции (30245 2003) ее нельзя путать с обычными прямоугольными трубами (8645 68) и квадратными (8639 68 или 8639 82)

Достоинства и недостатки

Как видно, классификация, которую имеет профильная труба, довольна широкая. Это связано с тем, что сфер применения довольно много. В некоторых из них требуется большой запас мощности, в некоторых меньше, поэтому применяются разные виды, изготовленные по разным стандартам, что было видно на примере стандартов 30245 2003 и 8645 68 с 8639 68 (82).

Сортамент тоже довольно богатый. Вызвано это все той же необходимостью в дополнительной прочности, которая стала возможна благодаря увеличению толщины стенки, например.

Нельзя ни сказать, что такой воистину огромный выбор, уже является большим достоинством. Фактически данные изделия можно использовать во всевозможных отраслях нашей жизнедеятельности. Например, если такие специальные трубы, как гнутые профильные (30245 2003), используются только в строительстве, то вот обычные прямоугольные (8645 68)и квадратные 8639 82 (68) могут применяться и в частном строительстве, и в транспортировке агрессивных веществ, и в машиностроении, и еще во многих отраслях тяжелой и легкой промышленности.

Кроме всеобщей распространенности, обладает профильная продукция и такими преимуществами:

• Малое количество металла, уходящее на производство. Это позволяет сэкономить до четверти от общего объема стали с каждого строительного объекта;
• Высокая скорость монтажа различных сооружений;
• Не подверженность горению;
• Возможность возведения даже очень сложных конструкций.

К недостаткам можно отнести постоянного врага стали – это ржавчина. Только своевременная специальная обработка поможет избежать коррозии.

Некоторые иные параметры

Выше была рассмотрена классификация на основе многих признаков. Кроме того были упомянуты и специальные виды профильных изделий. Однако, это далеко не все параметры, по которым прямоугольные трубы (8645 68) различаются между собой.

Вот некоторые иные параметры:

• Материал изготовления. Понятно, что для гнутых профилей используется один вид стали, упомянутый чуть выше. Для обычной же продукции могут применяться сразу несколько таких видов, например, углеродистые стали, низколегированные и нержавеющие. Кроме всего прочего, сегодня в производстве данных продуктов используют и алюминий.
• Наличие защитного цинкового слоя. То есть все вышеперечисленные виды могут быть покрыты цинком, чтобы избежать коррозии.

Есть и некоторые другие параметры, более узкие и специфичные.

Область применения

Где же использовать весь этот широкий спектр продукции:

• Размер 25 на 25 мм. Небольшие размеры позволяют использовать такие материалы в машиностроении и кораблестроении. Это становится возможным благодаря тому, что при довольно высокой прочности, обладают профиля этого сечения очень низким весом;
• Прямоугольные изделия 8645 68 размерами 60 на 40 применяются для создания небольших металлоконструкций, например зданий, ангаров, крытых манежей и других подобных. Обладают превосходными механическими свойствами, небольшим весом и большой прочностью на излом;
• 60 на 30 используются для создания рекламных щитов, горизонтальных и вертикальных площадок. Обладают небольшой ценой и хорошими характеристиками;
• Такие большие размеры, как 20 на 20 или 40 на 40, как уже было сказано, применяются в устройстве многоэтажных зданий, где они служат в качестве каркаса.

Прямоугольные трубы из стали

Вывод: Становится понятным, что множество разновидностей позволяют использовать трубы нестандартного сечения практически во всех отраслях жизнедеятельности. Однако, перед покупкой сперва необходимо внимательно ознакомиться с техническими характеристиками, ознакомиться со стандартом, который может рассказать, из какого конкретно материала изготовлен тот или иной профиль. Вся эта информация позволит сделать оптимальный выбор из предложенного сортамента для конкретной цели.

Сварка профиля встык

ГОСТ 8645-68
Трубы стальные прямоугольные. Сортамент

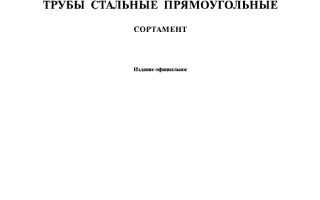

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ СТАЛЬНЫЕ ПРЯМОУГОЛЬНЫЕ

Сортамент

Rectangular steel tubes. Range

Дата введения 01.01.69

1. Настоящий стандарт распространяется на стальные бесшовные горячекатанные, холоднотянутые и электросварные прямоугольные трубы.

2. Форма и размеры труб должны соответствовать указанным на чертеже и в таблице.

Момент инерции, см 4 =

Момент сопротивления, см 3 =

Трубы специальных размеров

1. Масса труб вычислена при плотности стали 7,85 т/см 3 .

2. Статические характеристики труб рассчитаны для R = 1,5.

3. Размеры труб, взятые в скобки, нерекомендуемые.

4. По согласованию изготовителя с потребителем допускается изготовление труб других размеров.

Примеры условных обозначений

Трубы наружными размерами А = 40 мм, В = 25 мм с толщиной стенки 3 мм, длиной кратной 1250 мм, из стали марки 10, группы В ГОСТ 13663-86:

Труба

То же, мерной длиной 6000 мм:

Труба

То же, немерной длины:

Труба

(Измененная редакция, Изм. № 1, 2, 3).

3. Длина труб и предельные отклонения по размерам должны соответствовать ГОСТ 8639.

4. Допускается до 01.01.90 Днепропетровскому трубному заводу им. Ленина вырабатывать по согласованию с потребителем электросварные трубы размерами 80 60 4 мм и 60 40 4 мм с радиусом закругления до 3 s.

(Измененная редакция, Изм. № 2).

5. Технические требования должны соответствовать ГОСТ 13663.

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

Г. И. Гуляев, канд. техн. наук, М. М. Бернштейн, канд. техн. наук, Н. Ф. Кузенко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 25.04.68

3. ВЗАМЕН ГОСТ 8645-57

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

5. Ограничение срока действия снято Постановлением Госстандарта от 17.06.91 № 878

6. ПЕРЕИЗДАНИЕ с Изменениями № 1, 2, 3, утвержденными в апреле 1984 г., феврале 1987 г., июне 1991 г. (ИУС 8-84, 11-86, 9-91)

Профильная труба: гост и сферы применения

Стальные профильные трубы, являющиеся весомой частью рынка металлопроката, как и другие материалы для создания несущих конструкций, изготавливаются в строгом соответствии требованиям соответствующих ГОСТ. К примеру, профильная труба ГОСТ 30245-2003 стандартизируется, как гнутое сварное замкнутое изделие с квадратной или прямоугольной формой профиля, используемое в качестве элемента для возведения стальных строительных конструкций.

В чем состоят требования выше указанного ГОСТ, а также других нормативных документов, имеющих отношение к профильным трубам, мы и рассмотрим в данной статье.

Перечень ГОСТ, относящихся к профильным трубам

Требования ГОСТ 8639-82 для профильных труб

В соответствии с правилами ГОСТ 8639-82 труба профильная квадратная может быть следующих видов:

• стальная бесшовная горячедеформированная;
• стальная бесшовная холоднодеформированная;
• электросварная;
• электросварная холоднодеформированная.

Размеры и форма профильных труб указываются в таблице, прилагаемой к выше указанному ГОСТ.

Зависимость метода изготовления профильных труб от габаритов изделия выглядит следующим образом:

• холоднодеформированными изготавливают трубы, длина стороны профиля которых колеблется в пределах 10-120 мм, а толщина стенки – 1-8 мм;
• горячедеформированным методом производят трубы с длиной стороны профиля 60-180 мм и 4-14 мм толщиной стенки трубы;
• соответственно, электросварными изготавливают трубы, наружные размеры которых 10-100 мм, толщина стенки – 1-5 мм.

Согласно данному ГОСТ труба профильная должна иметь радиус закругления, не превышающий значения в 2s. Однако по согласованию с потребителем производитель должен предусматривать закругления изготавливаемых труб не выше 1,5s, а для труб профильных электросварных 60*60*4 мм – не выше 3s.

Таблица ГОСТ: трубы профильные стальные 8639-82

Труба профильная квадратная ГОСТ 8639-82 производится согласно следующему регламенту длин:

1. мерной длины:

• бесшовные холоднодеформированные – длиной 4,5-11 м;
• бесшовные горячедеформированные – длиной 4-12,5 м;
• электросварные – длиной 5-9 м.

Допустимое предельное отклонение на всю длину профильной трубы составляет +100 мм.

1. немерной длины:

• электросварные и бесшовные холоднодеформированные – длиной 1,5-9 м;
• бесшовные горячедеформированные – длиной 4-12,5 м.

1. длины кратной мерной:

• трубы бесшовные холоднодеформированные – длиной 1,5-11 м с предусмотренным припуском 5 мм на каждый рез;
• бесшовные горячедеформированные – длиной 4-12,5 м с предусмотренным припуском 5 мм на каждый рез;
• электросварные трубы – любой кратности, которая не превышает нижний предел, установленный для мерных труб.

Общее значение длины кратных труб не должно быть выше верхнего предельного значения для мерных труб. Для каждой кратности припуск устанавливают по 5 мм (либо припуск другого размера, оговоренный с заказчиком) и входит во все заказываемые кратности.

• Согласно данного ГОСТ профильные трубы должны иметь предельные отклонения по вогнутости сторон, толщине стенки, наружным размерам, не превышающие значений, указанных в таблице, которая прилагается к ГОСТ.
• В поперечных сечениях профильных труб отклонение от прямого угла не допускается более чем на ±1,5 градуса.
• Не допускается кривизна труб, превышающая на каждый м.п. длины значения в 2 мм.

По согласованию с заказчиком трубы могут быть изготовлены без правки. Нормы по кривизне при этом не регламентируются.

По техническим требованиям, помимо прочего, должны соответствовать трубы профильные ГОСТ 13663.

Требования ГОСТ 30245-2003 для профильных труб

Cтандарт распространяется на гнутые замкнутые сварные стальные трубы прямоугольных и квадратных профилей, предназначенных для возведения стальных строительных конструкций.

Производят профиль на специальных станках методом формирования трубчатого круглого сечения со сварным продольным швом с дальнейшим обжатием валками в прямоугольный или квадратный профиль.

Официальное издание ГОСТ 30245-2003

Сортамент профильный труб

Предельные отклонения и допуски:

• Прямоугольного либо квадратного сечения труба профильная ГОСТ 30245-2003 по размеру профиля, площади поперечного сечения, справочным величинам для осей и массе 1 п.м. должна соответствовать значениям, указанным в таблицах, прилагаемых к данному ГОСТ.
• Предельное отклонение по толщине стенки профильной трубы должно соответствовать предельному отклонению исходной заготовки 1250 мм шириной нормальной точности проката Б согласно ГОСТ 19903, чтобы не было проблем с расчетом веса профильной трубы. Предельное отклонение по толщине на места изгибов не распространяется.
• Данный ГОСТ на профильную трубу предусматривает предельные отклонения по ширине и высоте профиля в следующих значениях:

1. при ширине (высоте) профиля не выше 100 мм – ±1,0, однако не меньше ±0,5 мм;
2. при ширине (высоте) профиля более 100 мм – ±0,8.

• Допуск на радиус внешнего закругления выбирается согласно следующему:

1. если t £ 6 мм, радиус должен находиться в пределах 1,6t – 2,4t;
2. если 6 Труба стальная профильная ГОСТ 30245-2003 изготавливается по следующим требованиям:
   1. Производят профильные трубы из листового проката, который поставляет в рулонах, из следующих видов стали:
   • низколегированной и стали углеродистой общего назначения 3 мм и более в толщину;
   • стали углеродистой общего назначения 4 мм и более в толщину;
   • углеродистой стали качественных марок – 20, 15, 10.
   • низколегированной стали 4 мм и более в толщину.

   Марка стали и категория поставки должны указываться в заказе на профильные трубы.

   1. ГОСТ на трубу профильную предусматривает значение кривизны изделий в вертикальной и горизонтальной плоскости, не превышающее 1 мм на 1 м.п. трубы.
   2. Скручивание труб относительно продольной оси не должно быть более 2,0 мм на 1 м.п. трубы.
   3. Вогнутость и выпуклость стенок труб должны быть не более 0,01 относительно их размера.
   4. Обрезают профильные трубы под прямым углом. Причем от перпендикуляра к продольной оси трубы отклонение не должно выводить трубу за пределы ее номинальной длины.

   Допускают огневую обрезку торцов отдельных отрезков труб в количестве, не превышающем 7% от общей массы партии изделий (см. труба профильная: вес метра).

   1. Трубы стальные профильные — ГОСТ не допускает с наличием трещин, глубоких рисок, закатов и прочих повреждений на поверхности труб.
   2. Сварной продольный шов выполняют методом высокочастотной автоматической сварки, при этом его расположение предусматривают не ближе 4t от грани трубы.
   3. Непровары продольного шва допускаются не более чем в 50 мм на 1 м.п. трубы. При этом длина местного отдельного непровара не должна превышать 20 мм.
   4. Показатель временного сопротивления сварного продольного шва на разрыв не должен быть меньше 95% показателя временного сопротивления на разрыв основного металла.

   Однако не только выше указанные ГОСТ регламентируют порядок и нормы изготовления профильных труб. Так, например производство бесшовных стальных холодно-, горячекатаных и электросварных прямоугольных труб ведется с оглядкой на ГОСТ 8645-68, технические требования к трубам согласно которому предъявляются аналогичные, что и в ГОСТ 13663.

   Следует отметить, что только четкое соблюдение требований и допусков, прописанных в представленном перечне ГОСТ на профильные трубы, позволяет создавать изделия высокого качества. Поэтому, приняв решение о приобретении партии профильных труб, удостоверьтесь, что технология производства соблюдает правила и инструкции соответствующих нормативных документов.

   голоса

   Рейтинг статьи
