ГОСТ 30245 94 трубы стальные квадратные сортамент

Сортамент стальных квадратных труб: ГОСТ 30245 2003

Трубы квадратного и прямоугольного сечения – это легкие, но прочные элементы профильных конструкций. Они широко применяются при возведении несущих основ жилых зданий, а также хозяйственных сооружений. Для определения нормативов и сортамента труб стальных квадратных введен ГОСТ 30245 2003 (сокр. – 03), который ранее обозначался как ГОСТ 30245 94. Стандарт включает в себя основные положения, касающиеся производства и качества труб квадратного сечения.

Сортамент труб квадратного сечения включает массу размеров и видов

Сортамент труб стальных и прямоугольных по ГОСТ 30245 03 (94): сфера применения

Профильные изделия обладают достаточным разнообразием, что определяет их применение в различных отраслях промышленности:

• квадратные стальные трубы из профиля 25х25 благодаря малому размеру сечения нашли применение в кораблестроительной и машиностроительной областях. Изделия с небольшим сечением имеют хорошую герметичность, легковесны и прочны;
• для возведения временных и быстровозводимых конструкций (складские павильоны, ангары, тепличные помещения) применяются профильные прямоугольные трубы 40х60. Они легко монтируются и также легко поддаются сносу, устойчивы на излом и обладают относительно малым весом;
• каркасы для монтажа рекламных конструкций и перегородок в жилых помещениях, как правило, устанавливаются с помощью прямоугольных стальных труб 60х30. Приблизительно такая же металлоемкость, как в предыдущем варианте, сочетается с еще меньшим весом;
• специальные размеры, такие, как 25х250, используются при монтаже тяжелых конструкций, незаменимых для крупных судов и строительной техники.

Трубы квадратного сечения чаще всего становятся основой самых разнообразных сооружений и зданий

Для установки массивных конструкций, например, многоэтажных жилых домов, могут применяться профильные трубы диаметром 100 мм и более. Использование меньших размеров для данных целей нерационально.

Предельные отклонения труб стальных прямоугольных по ГОСТ 30245 2003 (94)

Длина профиля и площадь сечения трубы определяются специальными таблицами, входящими в структуру любого ГОСТа.

Отклонение по толщине стенки профильной трубы – один из важнейших показателей её качества. Сортамент ГОСТа 30245 94 устанавливает следующие нормы:

1. Предельное отклонение по ширине стального профиля допускается от 0,5 мм до 1 мм для труб с шириной менее 100 мм. Прямоугольные профильные или квадратные стальные трубы, профиль которых шире 100 мм, могут иметь предельное отклонение до 0,8 мм на каждый погонный метр. Для измерения отклонения используются исходные заготовки с шириной 12,5 см с нормальной точностью.
2. Иногда наблюдается вогнутость или выпуклость стенок труб, но не более 1% от их толщины.
3. Труба стальная квадратная профильная ГОСТ 30245 2003 (94) при разрезании должна иметь отклонение не более 1,3 градуса от 90 градусов в угловом сегменте несущей конструкции.
4. Относительно продольной оси изделия может наблюдаться незначительное скручивание, но не более 2 мм отклонения от ровной линии на погонный метр. При измерении готовых конструкций из профильных труб отклонение от оси и в горизонтальной, и в вертикальной плоскости не должно превышать 1 мм.
5. Сортамент труб прямоугольных стальных, соответствующий положениям ГОСТ 30245 03 (94), выпускается мерной длиной от 6 до 12 метров. Данные длины могут варьироваться. Для заказа иной мерной длины необходимо подать заявку напрямую производителю. Но даже в таком случае отрезки профильных труб не могут иметь длину менее 4 м и более 13 м.
6. Изделия из профильного проката, выполненные в соответствии с ГОСТ 30245 03 (94) не должны иметь каких-либо внешних повреждений. Их поверхность должна быть гладкой, без шероховатостей, трещин, борозд и потертостей.

Согласно ГОСТу, длина готовой трубы не должна превышать 12 м, для индивидуальных заказов этот параметр увеличивается до 13 м

Важно! В перечне предельных отклонений не учитываются места изгибов профиля. В этих местах может наблюдаться значительное утолщение стенки трубы, и это не будет считаться отклонением.

На предмет наличия отклонений по геометрии профильные квадратные изделия проходят проверку с использованием штангенциркуля МЦ-3, угловых и радиусных шаблонов, угломеров и рулетки РЗ-20.

Технические требования к сортаменту труб стальных квадратных по ГОСТ 30245 94

По всей длине профильного изделия сварной шов должен быть проварен максимально надежно и качественно. Непроваренные участки ухудшают прочностные характеристики изделий. На 1 погонный метр допустимо наличие 50 мм непровара (суммарное значение). Но отдельно взятый непроваренный участок не должен превышать по длине 20 мм. При проверке на разрыв сварной шов должен оказывать 95% сопротивления металла.

ГОСТ 30245-2003 (94) определяет условные обозначения для сортамента труб стальных прямоугольных (ПП). Для прямоугольной трубы с мерной длиной 6000 мм и размером поперечного сечения 300х100х6 мм, выполненной из обычной стали с классом прочности КП245 (сопротивление металла коррозии отмечается буквой К), маркировка будет выглядеть так:

ПП – 300 х 100 х 6 х 6000 – КП245 – К – ГОСТ 30245 2003 (03)

Для изделий немерной длины условные обозначения будут такими же, за исключением показателей длины:

ПП – 300 х 100 х 6 – КП245 – К – ГОСТ 30245 2003 (03)

Как и прочие трубные изделия, квадратные трубы маркируются и каждое изделие содержит информацию о своих параметрах

Таким образом, маркировка включает в себя обозначение формы сечения профиля, длину и габариты профиля, марку и класс стали и соответствующий ГОСТ. Поставка большими партиями предполагает маркировку количества профилей и их массу. Радиус внешнего закругления квадратных или прямоугольных труб выбирается из параметров, указанных в таблице.

Таблица 1

Метод производства стальных труб по документу ГОСТ 30245 2003 (94)

Производственный процесс строго регламентируется тезисами ГОСТ 30245 2003. Помимо порядка изготовления стальных квадратных труб, определяется и материал для формовки. Качественная стальная профильная труба производится из прокатного листового металла, поступающего в цеха в рулонах.

Её разновидности могут быть следующими:

• марки углеродистой и низколегированной стали с толщиной проката 3 мм или более;
• углеродистые виды стали с толщиной проката равной или большей, чем 4 мм;
• углеродистые виды стали марок 20, 15 и 10;
• низколегированные стали с толщиной проката от 4 мм.

Производство осуществляется из нарезанных продольных полос листовой стали. Сначала заготовка принимает цилиндрическую форму, затем, при прокатке через вальцы, деформируется до угла 90 градусов. Соединительный шов равномерно проваривается на специальном станке, после чего шов проходит чистку от острых краев и наплавлений.

Произведенные трубы проходят проверку на соответствие параметрам, указанным в ГОСТе

Поперечные швы могут быть сварены полуавтоматической сваркой в случае обнаружения дефектов, но при условии обеспечения равной прочности по всей длине соединения. Место шва отмечается несмываемой краской.

Важно! При обработке торцов отрезков труб, использующихся в конструкции, допускается метод огневой обрезки. Но количество обработанных таким способом изделий не должно превышать 7% от всей партии.

Также производителем в порядке условий заказа осуществляются дополнительные мероприятия:

• очистка поверхности профилей от окалины;
• нанесение маркировочных данных;
• временное консервационное покрытие против коррозии, сортировка готовых изделий в тару с распыленными противокоррозийными ингибиторами.

Соблюдение параметров, регламентированных ГОСТ 30245 03 (94) – это обязательное условие для оптимального качества профильных изделий. Конструкции, возведенные из элементов данной производственной категории, могут обеспечить долговечную эксплуатацию. Изготовитель, чей сортамент отвечает технологическим нормам этих стандартов, обязан предоставлять длительную гарантию (24 месяца) на все виды изделий.

Труба профильная ГОСТ 30245, применение, документация

• Статьи
• Новости

Подписаться на наши статьи

Труба профильная прямоугольная или квадратная производится по ГОСТ 30245-2003, сменившему устаревшую ревизию 1994-го года. Рассмотрим основные параметры изделия, затрагиваемые данным стандартом.

Сортамент

По данному стандарту производятся изделия как с прямоугольным, так и с квадратным поперечным сечением. Общие чертежи поперечного сечения для каждого из профилей выглядят следующим образом:

В обоих случаях основные обозначения следующие:

• h — высота;
• b — ширина;
• t — толщина стенки;
• R — радиус наружного закругления.

Допустимые отклонения

Стандарт допускает следующие отклонения от основных значений.

Наружный радиус закругления:

• от 1,6*t до 2,4*t при стенке до 6 миллиметров;
• от 2*t до 3*t при стенке от 6 до 10 миллиметров;
• от 2.4*t до 3.6*t при стенке толще 10 миллиметров.

• ±1% (но не менее 0,5 миллиметра) при стороне до 10 сантиметров;
• ±0,8% при стороне более 10 сантиметров.

Угол между стенками в поперечном сечении:

• Не более ±1°30? от 90°.

Требования к длине

Согласно стандарту, нарезка профилей осуществляется по 6-12 метров. По согласованию с заказчиком возможно изготовление труб длиной от 4 до 13 метров.

Длина может быть:

• мерной,
• кратной мерной,
• немерной.

В первом и втором случае допускаются отклонения в длине, не превышающие +6 сантиметров.

Кривизна не должна превышать 1 миллиметра на метр, соответственно общая кривизна изделия – не более произведения длины в метрах на 1 миллиметр.

Допускается скручивание по продольной оси, но не более 2 миллиметров плюс 0,5 миллиметра на каждый метр изделия.

Требования к сырью и сопутствующие стандарты

Труба профильная по ГОСТ 30245-2003 производится из рулонного листового проката. Используемая сталь может быть разной марки и категории, но в любом случае соответствовать определенному стандарту:

• Углеродистая общего назначения и низколегированная от 3 миллиметров – ГОСТ 27772.
• Углеродистая общего назначения от 4 миллиметров – ГОСТ 14637; от 3 – ГОСТ 16523;
• Углеродистая марки 10, 15 и 20 – ГОСТ 1050;
• Низколегированная свыше 4 миллиметров ГОСТ 19281; от 3 – ГОСТ 17066.

Изделия, произведенные с нарушением одного или нескольких вышеозначенных стандартов, запрещены к продаже и использованию в строительстве.

Маркировка

Размеры профиля, марка используемой стали и соответствие ГОСТам отмечаются на изделии стандартной маркировкой.

Она имеет вид дроби, где в числителе по порядку указываются размеры трубы, толщина стенок и соответствующий ГОСТ, а в знаменателе – марка стали и ее соответствие стандарту. Пример:

Продукция, не соответствующая стандартам, к маркировке не допускается.

Производство

Производство состоит из следующих этапов:

• Размотка листового проката и нарезка на полосы определенной ширины.
• Полосы свариваются для получения ленты.
• Лента подается на формировку, где станок производит изгиб металла по заранее заданному профилю.
• Производится сварка свободных краев ленты.
• Сварной шов зачищается, удаляются излишки металла.
• Контролируются основные параметры, устраняются недостатки.
• Производится нарезка на изделия требуемой длины.
• Готовые трубы связываются в пачки согласно ГОСТ 7566.

Сопутствующая документация

Каждая партия, выпускаемая производителем, дополняется сопутствующей документацией (сертификатом качества). В ней указывается:

• наименование и контактные данные производителя,
• имя получателя,
• наименование продукции,
• дата выдачи,
• размеры изделий,
• их количество и вес,
• номер партии,
• химический состав используемой стали,
• механические свойства сырья,
• результаты испытаний и проверок соответствия,
• штамп и подпись представителя ОТК производителя.

Гарантийный срок хранения незадействованных в строительстве профильных труб по ГОСТ 30245-2003 – 2 года с момента отгрузки с завода-производителя.

Использование

Благодаря форме и используемым материалам, труба профильная ГОСТ 30245-2003 обладает небольшим весом и способностью хорошо переносить нагрузки на изгиб и скручивание. В отличие от труб с круглым сечением, легко поддающихся изгибу, квадратные и прямоугольные лишь незначительно проседают под весом и возвращаются в исходное положение после окончания воздействия.

Высокая прочность позволяет использовать данные изделия в:

• строительстве различных сооружений в качестве несущих конструкций;
• создании отдельных частей объектов: каркасов, перекрытий и других;
• производстве мебели: скамеек, стеллажей, стульев;
• создании механизмов в машинстроении,
• монтаже рекламы.

ГОСТ: Труба профильная прямоугольная

Для производства данной продукции приняты следующие табличные значения.

ГОСТ: Труба профильная квадратная

Аналогичные параметры для квадратного профиля указаны в следующей таблице.

Примечания для таблиц

Видео по теме

Профиль гнутый замкнутый прямоугольный ГОСТ 30245

Применение стального гнутого профиля

Используется в роли несущих элементов в конструкционных сооружениях – модульных, быстровозводимых зданиях. Основной сферой использования является строительство:

• складов, офисов, цехов, ангаров;
• торговых павильонов;
• гаражных комплексов;
• малоэтажных зданий (до 3-х этажей);
• спортивных центров;
• объектов с/х назначения (ферм, птичников, хранилищ).

Хорошо зарекомендовал себя при возведении перекрытий, стропильных систем, внутренних перегородок и во время проведения реконструкционных работ.

В чем отличия трубы профильной по ГОСТ 30245-2003 и ГОСТ 8645-68

Основные отличия труб заключаются в способе производства, размерах сечения и толщине стенки, назначении:
Трубы отличаются способом производства:

• Трубы по ГОСТ 30245 представляют собой профиль гнутый замкнутый, который производится из горячекатаного рулонного листового проката (по техническим условиям ГОСТ 19903) на специализированных станах путем формирования круглого трубчатого сечения с продольным сварным швом и последующим обжатием валками в прямоугольный профиль.
• Профильные трубы ГОСТ 8645, имеющие прямоугольное поперечное сечение могут производиться из листового, полосового проката (по техническому регламенту ГОСТ 13663) различными способами:
• бесшовные трубы производят горячекатаными или холоднодеформированными
• шовные трубы могут быть электросварными холоднодеформированными, электросварными горячекалиброванными или изготовленными способом печной сварки

Трубы отличаются размерами и толщиной стенки:

• гнутые профили ГОСТ 30245 отличаются более широким размерным рядом: трубы сечением 50 мм х 25 мм — 400 мм х 200 мм с толщиной стенки в зависимости от размеров — 3 — 8 мм.
• трубы ГОСТ 8645 имеют размеры:
• сечение стандартных размеров — 20 мм х 10 мм — 100 мм х 60 мм и сечение специальных размеров – 28 мм х 25 мм
• в зависимости от размеров минимальная толщина стенки труб — 0,8 мм, а максимальная — 4 мм

Трубы ГОСТ 30245 имеют узкоспециализированное назначение — их применяют для стальных строительных конструкций, а трубы ГОСТ 8645 имеют более широкие области применения.

Производство металлических гнутых профилей

Выпуск регламентирован ГОСТ 11474-76. Металлопрофиль изготавливают из углеродистых, легированных, оцинкованных марок стали, алюминия, в точном соответствии с государственными нормами. Заготовками являются листы, ленты и полосы, которые подвергают поэтапному деформированию:

• на профилегибочных агрегатах;
• в специальных штампах путем сгибания;
• через пропуск на роликовых фильерах.

Применение холоднокатаных технологических процессов позволяет изготовителям получать разные типоразмеры, выпускать самые сложные конфигурации. Производство изделий с прямоугольным или квадратным сечением обеспечивается свариванием полок – получается замкнутый профиль. Эксплуатационные характеристики повышаются, благодаря перфорации, покраске, нанесению полимерного покрытия. От метода производства, его сложности и обработки зависит конечная стоимость товара.

Интегрированная система менеджмента

В компании разработана и внедрена интегрированная система менеджмента (ИСМ), которая подтверждается сертификатом соответствия. Сертификат удостоверяет что профиль замкнутый квадратного и прямоугольного сечения производится в соответствии с требованиями ГОСТ Р ИСО 9001-2015 (ISO 9001:2015), ГОСТ Р 54934-2012 (OHSAS 18001:2007), ГОСТ 12.0.230-2007, ГОСТ Р ИСО 14001-2016 (ISO 14001:2015).

Интегрированная система менеджмента

В компании разработана и внедрена интегрированная система менеджмента (ИСМ), которая подтверждается сертификатом соответствия. Сертификат удостоверяет, что замкнутый профиль на ООО «УМК» производится в соответствии с требованиями ГОСТ Р ИСО 9001-2015 (ISO 9001:2015), ГОСТ Р ИСО 14001-2016 (ISO 14001:2015), ISO 45001:2018, ГОСТ Р 54934-2012, ГОСТ 12.0.230-2007.

Контроль сварного шва

Контроль сварного шва замкнутого профиля проходит на установке для магнитной дефектоскопии УМД-101М. Принцип работы установки основан на создании в контролируемом изделии постоянного магнитного поля и преобразовании в электрический сигнал — сигнал дефекта — изменений (рассеяния) этого поля, вызванных колебаниями геометрических и электромагнитных параметров системы «преобразователь-изделие», то есть наличием дефектов типа нарушений сплошности металла (см. Рисунок).

Дефектоскоп работает непрерывно в автоматическом режиме и проводит 100 %-ный неразрушающий контроль сплошности сварных швов при движении замкнутого профиля, отмечает дефекты, непрерывно информирует оператора о качестве сварного шва, его зачистке и геометрии. Оперативное получение информации показывает сварщику правильность или неправильность режимов формовки и сварки замкнутых профилей.

Технические стандарты

Основные стандарты, используемые на ООО «УМК» при производстве труб стальных замкнутых квадратного и прямоугольного сечения:

Технические характеристики гнутых профилей прямоугольного или квадратного сечения

Сортамент прямоугольного или квадратного гнутого металлопрофиля (ГОСТ 30245-2003) включает изделия с шириной до 2000 мм, толщиной от 0.3 до 13 мм. Нужное металлоизделие выбирают, учитывая будущие нагрузки. К важным параметрам относят радиус закругления, пределы прочности, текучесть. Длина варьируется в зависимости от потребностей Заказчика. Различают C-, Ʃ-, U-, Z-образный вид проката с такими тех. характеристиками:

• Поверхность должна быть чиста от трещин напряжения, раскатывания, плен, вздутий, раскатанных пузырей.
• На кромках и торцах не допускается наличие зазубрин, царапин, рванин, расслоений.
• На гофрированных и волнистых металлоизделиях разрешены загибы на торцах.
• Сталь, выбранная для изготовления, должна быть по точности прокатки нормальной, либо повышенной.

Характеризующие свойства алюминиевого вида описаны в ГОСТ Р 55411-2012. В соответствии с его нормами длина их может быть от 1 до 6 м, а физические размеры согласовываются клентом и изготовителем.

Компания БЕТАЛЛ реализует изделия с трапециевидными гофрами, перфорированные, накатанные, просечные, образованные полками, а также уголки и швеллера.

Типоразмеры профильных труб

Все оговорённые параметры выпускаемых в России профильных труб, существующие допуски и схемы изготовления регламентируются ГОСТом 13663-86, устанавливающим правила для изделий любого профиля.

Для профильных стальных прямоугольных труб существует отдельный ГОСТ 8645-68.

Поскольку, в отличие от квадратных изделий, размеры прилегающих сторон прямоугольных труб разные, при указании габаритов изделий необходимо писать оба измерения – длину и ширину.

Размеры прямоугольных труб, выпускаемых по ГОСТу, могут быть следующими:

1. Длины сторон – от 15×10 мм до 230×100 мм.
2. Регламентируемая длина изделий зависит от того, каким методом они были изготовлены. Если изделия холоднокатаные, диапазон длины составляет 4,5…11 м, а для электросварных – 5…9 м.
3. Толщина стенок может быть от 1 до 20 мм.

В содержащейся в ГОСТе таблице указан и вес изделий при варьировании вышеприведённых параметров, исходя из плотности материала 7,85 г/см3. Если при производстве соблюдается это условие, массу продукции можно не вычислять, а просто свериться с приведёнными в ГОСТе данными, что значительно упрощает и ускоряет этап проектирования.

Особенности профиля гнутого

Благодаря использованию металлопродукции (независимо от сечения), снижается общая металлоемкость конструкций, их вес. Экономятся финансовые затраты и время сдачи в эксплуатацию – технология строительства достаточно проста.

• пожароустойчивость;
• не разрушается при повышенной влажности и температурных перепадах;
• легко демонтируется;
• установку можно производить в любой период года.

На таких изделиях не образуется грибок, они нетоксичны, увеличивают эффективность от использующейся в строительстве теплоизоляции.

Применение прямоугольного профиля

Благодаря устойчивости к внешним нагрузкам, прямоугольные профильные трубы можно применять:

• в строительстве – как элементы каркасов;
• при обустройстве жилых строений и участков – для создания заборов, беседок, водостоков и т.д.;
• в производстве автомобилей;
• в изготовлении мебели (тонкостенная продукция).

Отличные характеристики профиля и относительно невысокие цены позволяют использовать изделия и в других областях, по желанию мастера.

Транспортировка и хранение профиля гнутого

Упаковывается в пачки, каждая содержит только один профилеразмер. Связывают изделия лентами в нескольких местах, количество зависит от длины. Доставка в пределах Москвы проводится грузовым автотранспортом, а по Московской области – ж/д вагонами. Возможен самовывоз со склада.

Хранят продукцию в открытых, закрытых помещениях. Первые должны иметь навесную защиту от атмосферных осадков.

О компании

Более 14 лет активно работает на рынке металлопродукции. Профессионализм сотрудников, увлеченность, ответственность, продуманность действий, стремление предлагать Вам лучшие решения Ваших задач — это то, что характеризует , как достойного партнера способного удовлетворить потребности самого требовательного клиента.

• ООО «БЕТАЛЛ» — 14 лет опыта работы на рынке
• Внимательный подход к вашей потребности
• Гибкая система ценовой политики
• Дополнительные услуги
• Оперативная отгрузка и доставка
• Гарантия качества и сохранности при перевозке
• Предварительная предпродажная подготовка
• Маркировка, сортировка, упаковка

Труба профильная прямоугольная по ГОСТ 30245-03

• Труба электросварная круглая ГОСТ
• Труба профильная квадратная
• Труба профильная прямоугольная
• Швеллер гнутый
• Сваи

• Ст3 СП/ПС
• 09Г2С

Оставьте заявку

Оставьте ваш запрос и наш менеджер
свяжется с вами

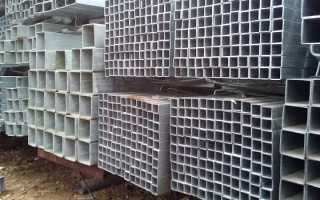

НТТЗМ производит сортамент профильных прямоугольных труб по ГОСТ 30245-2003, которые широко применяются при монтаже каркасов сооружений различного назначения. Обладая высокой выносливостью к нагрузкам, коррозионной устойчивостью, небольшим весом, экономичностью, гнутые и сварные профильные трубы (ГОСТ 30245-2003) всегда востребованы в строительном секторе.

На НТТЗМ можно купить со склада и под заказ по выгодной цене прямоугольные и квадратные профильные трубы (ГОСТ 30245-2003) с доставкой во все регионы России.

Производство и характеристики профильной трубы 30245-2003

Стальные профили с прямоугольным сечением изготавливаются на современном оборудовании НТТЗМ двумя способами:

обжатием валками круглой сварной трубы;

свариванием стыков согнутой стальной полосы.

В соответствии с ГОСТ труба профильная прямоугольная (ГОСТ 30245-2003) имеет предельные размеры сторон профиля от 2,5х5 см. до 20х40 см. Толщина стенок варьируется от 2 до 14 мм. и зависит от периметра сечения.

Длина трубной продукции, произведенной по ГОСТ 30245-2003 — от 4 до 13 метров с максимальным допуском не более 6 см.

Для изготовления трубы профильной 30245-2003 НТТЗМ использует листовую углеродистую или низколегированную сталь в рулонах, прошедшую входной контроль качества.

Сварные швы готового изделия проверяются с помощью ультразвука, излишки металла снимаются. По госстандарту 30245-2003 грат на шве не должен быть

выше 0,5 мм. при толщине стали до 0,4 см;

выше 1 мм. при толщине стали свыше 0,4 см.

Купить профильную трубу (ГОСТ 30245-2003)

В онлайн-каталоге НТТЗМ представлен сортамент труб профильных (ГОСТ 30245-2003) — квадратных и прямоугольных. Благодаря наличию на заводе собственного склада, подъездных путей, парка грузовой и спецтехники, вы получите товар в кратчайшие сроки.

НТТЗМ гарантирует всем клиентам, независимо от объема заказанных профильных прямоугольных труб:

возможность изготовления изделия нужного типоразмера;

производство и поставку качественной продукции;

Стоимость трубной продукции зависит от сорта стали, объема заказа, точки доставки и прочих условий. Для оформления заказа заполните форму на сайте или позвоните в отдел продаж. Менеджер НТТЗМ составит индивидуальное предложение.

622021, Свердловская обл., г. Нижний Тагил, ул. Красных Зорь, 7

На нашем сайте мы используем cookie для сбора информации технического характера.

В частности, для персонифицированной работы сайта мы обрабатываем IP-адрес региона вашего местоположения.

ГОСТ 30245-94 Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия

УДК 669.14-42:006.354 Группа В22

ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ
ЗАМКНУТЫЕ СВАРНЫЕ КВАДРАТНЫЕ
И ПРЯМОУГОЛЬНЫЕ
ДЛЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

Steel bent closed welded square and rectanqular
section for building. Specifications

ОКС 77.147.70 ОКСТУ 1177
Дата введения 1995-09-01

1 РАЗРАБОТАН Центральным научно-исследовательским и проектным институтом строительных металлоконструкций им. Н. П. Мельникова (ЦНИИПСК) Российской Федерации

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 17 ноября 1994 г.

За принятие проголосовали:

Наименование органа государственного управления строительством

Госстрой Азербайджанской Республики

Госупрархитектуры Республики Армения

Госстрой Республики Беларусь

Минстрой Республики Казахстан

Госстрой Кыргызской Республики

Минархстрой Республики Молдова

Госстрой Республики Таджикистан

Госкомархитектстрой Республики Узбекистан

3 ВВЕДЕН В ДЕЙСТВИЕ с 1 сентября 1995 г. в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 17.02.95 N 18-19

4 ВВЕДЕН ВПЕРВЫЕ

1 Область применения

Настоящий стандарт распространяется на стальные гнутые замкнутые сварные квадратные и прямоугольные профили, предназначенные для строительных стальных конструкций.

Профили изготовляют на специализированных станах путем формирования круглого трубчатого сечения с продольным сварным швом и последующим обжатием валками в квадратный или прямоугольный профиль.

Обязательные требования качества продукции изложены в пунктах 3.3-3.5, 4.3-4.5, 4.7, 4.11, 4.12, 5.2, 5.4, 5.5, 5.8-5.10, 5.12.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты и технические условия.

ГОСТ 166-89 Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 3242-79 Соединения сварные. Методы контроля качества

ГОСТ 3916.1- 89 Фанера общего назначения с наружными слоями из шпона лиственных пород. Технические условия

ГОСТ 3916.2-89 Фанера общего назначения с наружными слоями из шпона хвойных пород. Технические условия

ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 5378-88 Угломеры с нониусом. Технические условия

ГОСТ 7502-89 Рулетки измерительные металлические. Технические условия

ГОСТ 8713-79 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 7566-81 Прокат и изделия дальнейшего передела. Правила приемки, маркировки, упаковки, транспортирования и хранения

ГОСТ 14192-77 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 19903-74 Прокат листовой горячекатаный. Сортамент

ГОСТ 27772-88 Прокат для строительных стальных конструкций. Общие технические условия

ТУ 14-1-347-82 Жесть белая горячекатаная горячего лужения

ТУ 14-105-509-87 Сталь низколегированная горячекатаная для гнутосварных профилей строительных металлоконструкций

3.1 Поперечное сечение профилей должно соответствовать указанному на рисунках 1 и 2.

Рисунок 1 Рисунок 2

Обозначения к рисункам 1, 2 и таблицам 1, 2: h — высота (ширина); b — ширина; t — толщина стенки; R — радиус наружного закругления; l — момент инерции; W — момент сопротивления; i — радиус инерции.

3.2 Размеры профилей, площадь поперечного сечения, справочные величины для осей и масса для 1 м профиля должны соответствовать для квадратных профилей таблице 1; для прямоугольных профилей -таблице 2.

Справочные значения величин для осей

поперечного сечения А,

989,7
1214,6
1435,1
1640,8
1836,9

1749,1
2063,5
2372,1
2663,3
2976,5
3300,7

2410,0
2832,0
3236,0
3621,0
3987,0
4336,0
4667,0
4980,0
4685,0
4408,0

7315,0
8092,0
8840,0
9559,0
10251,0
10917,0
11550,0

12812,0
14302,0
15712,0
17080,0
18330,0
19580,0
20784,0

846,0
949,0
1047,0
1139,0
1222,0
1309,0
1386,0

Размеры в миллиметрах

Справочные значения величин для осей

1143,0
1344,4
1527,9
1706,1

1165,0
1443,0
1706,8
1952,0
2187,3

2039,7
2412,4
2767,1
3104,3
3424,0
3726,7

1450,0
1712,3
1962,0
2199,0
2436,0
2211,7

9512,0
10527,0
11505,0
12446,0
13351,0
12482,0
15054,0

5069,0
5630,0
6143,0
6634,0
7104,0
7553,0
7983,0

10341,0
12506,0
14511,0
16359,0

4248,0
5111,0
5899,0
6617,0

12306,0
13446,0
15596,0
17576,0

3793,0
4130,0
4755,0
5319,0

18892,0
22054,0
25020,0

12510,0
14577,0
16508,0

21925,0
25594,0
29037,0

9416,0
10948,0
12370,0

23345,0
27248,0
30907,0

7949,0
9227,0
10409,0

Примечания к таблицам 1 и 2

1. Радиус наружного закругления R=2t.

2. Масса 1 м длины профиля определена по площади поперечного сечения при плотности стали 7,85 г/куб.см.

3.3 Предельные отклонения по толщине стенки профилей должны соответствовать предельным отклонениям по толщине исходной заготовки шириной 1250 мм нормальной точности прокатки Б по ГОСТ 19903. Предельные отклонения по толщине не распространяются на места изгиба.

3.4 Предельные отклонения по высоте и ширине профиля не должны превышать:

— при высоте (ширине) профиля до 100 мм ±1,5 мм

— при высоте (ширине) профиля более 100 мм ±2,0 мм

Предельные отклонения по высоте (ширине) 100 мм профиля с толщиной стенки 7 мм не должны превышать ±2,0 мм.

3.5 В поперечном сечении профиля отклонения от угла 90° не должны превышать ±1°30’. Предельные отклонения от угла 90° для профилей с толщиной стенки 7-14 мм не должны быть более ±2°.

3.6 Профили изготовляют длиной от 6,0 до 12,0 м:

— кратной мерной длины.

3.7 Предельные отклонения по длине профилей мерной и кратной мерной длины не должны быть более плюс 60 мм.

3.8 Пример условного обозначения гнутого сварного профиля высотой 180, шириной 100, толщиной стенки 5 мм из стали С245 по ГОСТ 27772:

4 Технические требования

4.1 Профили изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

4.2 Профили следует изготовлять из листовой стали, поставляемой в рулонах по ГОСТ 19903, из стали углеродистой общего назначения и низколегированной толщиной 3 мм и более по ГОСТ 27772; низколегированной толщиной 3 мм и более по ТУ 14-105-509.

Марку стали и категорию поставки указывают в заказе на профили.

4.3 Местная кривизна профилей в горизонтальной и вертикальной плоскостях не должна превышать 1 мм на 1 м длины профиля.

Общая кривизна не должна превышать произведения допускаемой местной кривизны (на 1 м длины) на длину профиля в метрах.

4.4 Скручивание профилей вокруг продольной оси не должно превышать произведения 30’ на длину профиля в метрах и не должно быть более 5°.

4.5 Выпуклость и вогнутость стенок профилей не должна превышать 0,01 размера профиля.

4.6 Профили должны быть обрезаны под прямым углом. Отклонение от перпендикулярности плоскости реза к оси профиля не должно выводить профиль за номинальные размеры по длине.

Допускается огневая обрезка торцов отдельных профилей в количестве не более 7 % от массы партии.

4.7 Трещины, закаты, глубокие риски и другие повреждения на поверхности профилей не допускаются. Незначительная шероховатость, забоины, вмятины, мелкие риски, тонкий слой окалины и отдельные волосовины не должны препятствовать выявлению поверхностных дефектов и выводить толщину стенки поперечного сечения профиля за пределы допускаемых отклонений.

4.8 Заусенцы на торцах профилей должны удаляться механическим способом по требованию заказчика.

4.9 Продольный сварной шов выполняют автоматической высокочастотной сваркой, и он должен располагаться на расстоянии от грани профиля не ближе 4t.

4.10 Грат с продольного шва снимают с наружной стороны профиля, при этом высота грата, выступающего над поверхностью профиля, не должна превышать:

— при толщине стенки профиля до 4 мм. 0,5 мм

— при толщине стенки профиля более 4 мм. 1,0 мм

4.11 Непровары (несплавления) продольного шва не должны превышать 50 мм на 1 м длины профиля. Длина отдельного местного непровара не должна быть более 20 мм.

Дефектные участки должны быть исправлены при помощи ручной или полуавтоматической сварки по ГОСТ 5264 и ГОСТ 8713 с применением сварочных и присадочных материалов, соответствующих механическим свойствам стали профиля. После исправления швы должны быть зачищены.

4.12 Временное сопротивление разрыву продольного сварного шва должно быть не менее 0,95 от норм основного металла.

4.13 Для профилей, изготовляемых из низколегированных сталей, должна производиться нормализация сварного соединения.

4.14.1 В комплект поставки входят: профили, упакованные в пакеты по типоразмерам и партиям; документ о качестве.

4.14.2 Документ о качестве должен содержать следующие данные:

— наименование предприятия-изготовителя или его товарный знак;

— номер плавки, химический состав и механические свойства стали (по данным документа о качестве со штампом ОТК завода-поставщика рулонной заготовки);

— номер заказа и штамп ОТК.

4.15.1 Профили должны поставляться пакетами с учетом требований ГОСТ 7566.

Профили в пакете должны быть плотно уложены и прочно обвязаны в поперечном направлении через каждые 2-3 м длины.

Профили в пакете длиной до 6 м включ. должны быть обвязаны не менее чем в двух местах.

Профили поставляют по теоретической массе.

Масса пакета — не более 10 т.

4.15.2 Упаковка профилей в пакеты должна обеспечивать возможность производить погрузочно-разгрузочные работы грузоподъемными механизмами без повреждения профилей и с соблюдением мер безопасности.

4.16.1 К каждому пакету должен быть прикреплен ярлык из фанеры по ГОСТ 3916.1, ГОСТ 3916.2 или жести ГГЖР по ТУ 14-1-347 толщиной 0,32-0,50 мм, выполненный по ГОСТ 14192.

4.16.2 Маркировка должна содержать:

— наименование или товарный знак предприятия-изготовителя;
