Датчик движения воды в трубе

Датчики потока жидкости

Датчики потока жидкости предназначены для индикации потока жидкого вещества, определения скорости и измерения уровня расхода продукта.

Современные реле потока отличаются высокой чувствительностью и способны реагировать даже на слабый поток жидкости в трубопроводе. Разнообразие моделей позволяет применять датчики потока для работы с различными видами жидких продуктов, в том числе с агрессивными и опасными веществами. Некоторые производители предлагают взрывозащищенные варианты, безопасные для применения в опасных производствах.

Область применения датчиков потока жидкости

Реле потока жидкости применяются для решения различных задач во многих отраслях промышленности:

• в системах водоснабжения и водоотведения для контроля подачи воды, поддержания работы насосного оборудования, организации систем отведения сточных вод, канализационных сооружений, защиты насосного оборудования и двигателей от «сухого хода»,
• в системах отопления, охлаждения, вентиляции и кондиционирования воздуха для контроля подачи воды, хладагента, специальных жидкостей, отведения отработанных жидкостей из системы,
• в нефтегазовой сфере для контроля потока газа, нефти, нефтепродуктов при транспортировке и хранении,
• в металлургии, сталелитейной промышленности в системах подачи и отведения воды и другой жидкости,
• в химической промышленности для работы с агрессивными и опасными видами жидких продуктов, системах подачи и отведения воды,
• в сельском хозяйстве при автоматизации процессов кормления, в поилках, в системах полива и орошения, при работе с жидкими удобрениями,
• в пищевой промышленности для контроля подачи различных видов жидких пищевых продуктов, в том числе минеральной воды, молочной и кисломолочной продукции, алкогольных напитков, пива и т.д.

Некоторые виды датчиков потока жидкости также подойдут для работы с газами, что значительно расширяет возможности применения устройств в промышленности и быту.

Виды реле потока жидких материалов и их назначение

Современные виды реле потока жидкости имеют общее основное назначение – контроль наличия или отсутствия потока рабочей жидкости в трубопроводе. Различия заключаются в принципах работы и возможностях применения датчиков.

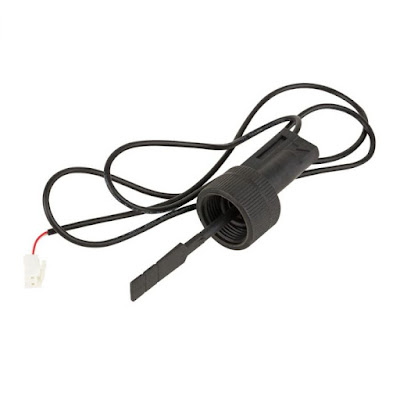

1. Механическое лопастное реле потока представляет собой встраиваемое в трубу устройство, снабженное специальной лопастью. При наличии потока в трубопроводе лопасть отклоняется, приводя к замыканию контактов и срабатыванию датчика. Лопастное реле практически не имеет ограничений в применении, мало подвержено износу и не нуждается в обслуживании.
2. Тепловое реле потока контролирует наличие потока с помощью измерения уровня рассеивания тепловой энергии от встроенного нагревательного элемента. В зависимости от скорости изменения температуры нагревательного элемента регистрируется поток, а также его скорость при наличии такой функции. Термоанемометрический принцип измерения потока не подходит для некоторых опасных видов жидкостей. Для сохранения надежности регистрации необходимо поддерживать чистоту чувствительных элементов датчика. Некоторые виды устройств не подходят для работы в условиях постоянно изменяющейся скорости потока.
3. Механический поршневой датчик потока работает на базе магнитно-поршневой системы. При наличии потока встроенный поршень с магнитом поднимается, вызывая замыкание контактов и срабатывание датчика. При отсутствии потока поршень возвращается в исходное положение. Поршневой датчик оптимально подойдет для работы в условиях высокого давления и имеет различные варианты конструкции для монтажа в наиболее удобном положении.
4. Принцип действия ультразвуковых реле потока жидкости базируется на свойствах акустического эффекта, который возникает при передаче УЗ-импульсов через поток продукта. Наибольшее распространение в настоящее время получили приборы, использующие перемещение УЗ-колебаний движущимся потоком.
5. Индикаторы потока – это устройства с одним или двумя окнами для визуального контроля и вращающейся лопастью или поворачивающейся створкой в качестве сигнализатора наличия и направления потока, кроме того есть трубные конструкции с устройствами очистки от веществ. В некоторых моделях возможно получение электрических выходных сигналов контроля (реле, расход).

Реле (датчик) протока воды для котла и насоса

Сейчас мы с вами разберемся для чего нужен датчик протока воды (называют еще « реле протока») и посмотрим на принцип его работы. Так же вы узнаете каких видов бывают эти датчики и как установить его самостоятельно.

p, blockquote 1,0,0,0,0 —>

• Устройство и принцип работы
• Область применения
• Виды датчиков протока воды
• Установка и изготовление своими руками
• Производители

В быту иногда случается аварийное включение насоса без воды, что может привести к поломке оборудования. Из-за так называемого «сухого хода» двигатель перегревается и деформируются детали. Для того, чтобы насос функционировал с максимальной эффективностью, важно обеспечить подачу воды без перебоев. Для этого нужно оборудовать систему отопления и горячего водоснабжения таким приспособлением, как датчик протока воды.

p, blockquote 2,0,0,0,0 —>

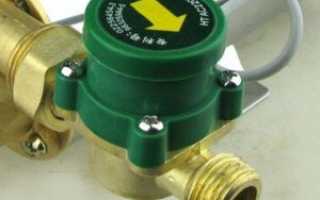

Датчик протока воды

Устройство и принцип работы

Датчик протока воды — это прибор, осуществляющий контроль за давлением внутри системы водоснабжения, он подсоединяется к насосу посредством патрубков.

p, blockquote 3,0,0,0,0 —>

Стандартная схема датчика протока воды:

p, blockquote 4,0,0,0,0 —>

• реле;
• набор пластин;
• внутри прибора присутствует широкая камера;
• поплавок небольшого размера, который помещен внутрь неподвижной колбы;
• канал подпитки на выходе;
• большинство моделей оснащены регулировочным краником, установленным на выходе.

Принцип действия датчика: когда нет потока жидкости, он автоматически приостанавливает насосную станцию и не позволяет осуществляться “сухому ходу”, а при появлении воды — запускает устройство.

p, blockquote 5,0,0,0,0 —>

Область применения

Датчики протока воды, обычно, встречаются в приборах, где нужно осуществлять постоянный контроль системы жизнеобеспечения и соблюдать определенный режим их работы.

p, blockquote 6,0,1,0,0 —>

Чаще всего датчики протока воды применяются в котлах, функционирующих на газу. Современные газовые котлы, оборудованные такими датчиками, применяются как для отопления, так и для нагрева воды.

p, blockquote 7,0,0,0,0 —>

Прибор, который находится на трубопроводе подачи водопроводной воды при поступлении воды, подает сигнал на плату управления котла и работа циркуляционного насоса прекращается. Затем плата включает форсунки , отвечающие за подогрев проточной воды, и вода в теплообменнике начинает нагреваться. Когда кран закрывается, датчик оповещает о том, что подача воды приостановлена.

p, blockquote 8,0,0,0,0 —>

Большинство домовладений оборудуются системами автономного водоснабжения, благодаря которым можно иметь максимально комфортные условия.

p, blockquote 9,0,0,0,0 —>

Функция датчика протока воды состоит в том, что при включении любого из подсоединенных к системе водоснабжения устройств, датчик включает насос и вода начинает течь.

p, blockquote 10,0,0,0,0 —>

Выбирая датчик протока воды, обязательно учитывайте пропускную способность устройств и их размеры.

p, blockquote 11,0,0,0,0 —>

Виды датчиков протока воды

По типу конструкции выделяются релейные и штуцерные приборы. Помимо этого выделяются разновидности по уровню давления.

p, blockquote 12,1,0,0,0 —>

Датчик протока воды релейного типа применяется для насосов с невысокой мощностью. Обычно эти модели однокамерные. Специалисты отмечают их низкую проводимость. Выпускаются модели с вертикальным расположением пластин, их максимальное давление — не менее 5 Па.

p, blockquote 13,0,0,0,0 —>

Системы защиты зачастую используются серии P48. Благодаря всем этим показателям, протечек воды практически не бывает, также подобные устройства отличаются хорошей стабильностью работы.

p, blockquote 14,0,0,0,0 —>

Самые широко используемые датчики протока воды для насосов — штуцерные модели . Пластины у них обычно размещаются горизонтально, отдельные образцы снабжены двумя клапанами. Максимальное давление у них приблизительно 5 Па. Системы защиты чаще всего класса P58. Проводимость находится в непосредственной зависимости от размеров штуцера .

p, blockquote 15,0,0,0,0 —>

Датчики низкого давления применимы для насосов мощностью не более 4 кВт. Размер камеры влияет на проводимость. Чаще всего на рынке можно встретить датчик протока воды для насоса на два поплавка. Цена у них невысокая и с легкостью можно подобрать нужную модель.

p, blockquote 16,0,0,0,0 —>

Модели высокого давления обычно выпускаются с одним удлиненным штуцером , пластины монтируются горизонтально. Специалисты советуют устанавливать такие образцы в центробежные насосы. Максимальное давление — не превышает 6 Па, система защиты класса P70.

p, blockquote 17,0,0,0,0 —>

Также по механизму действия делится на:

p, blockquote 18,0,0,1,0 —>

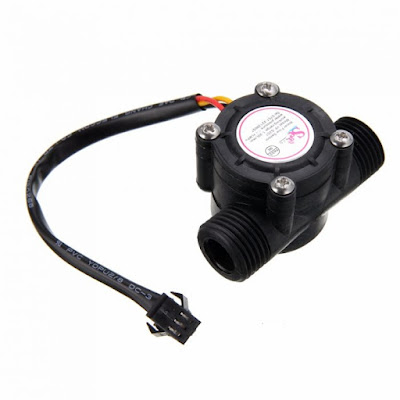

• датчик воды, основанный на принципе работы датчика Холла: сигнализирует не только о протоке воды, но и о скорости её подачи;
• герконовый датчик, действующий по принципу магнита: внутри его располагается магнитный поплавок, который по мере роста давления воды перемещается по камере и оказывает воздействие на геркон.

Устройство и принцип работы герконового датчика протока воды

p, blockquote 19,0,0,0,0 —>

Установка и изготовление своими руками

Большая часть датчиков протока воды имеется в конструкции устройств, поэтому производить их установку требуется исключительно в случае поломки и необходимости произвести замену. Однако бывают случаи, когда датчик протока воды надо монтировать отдельно, например, при необходимости увеличения напора подачи воды. Это обусловлено тем, что в системе центрального водопровода, давление бывает низким и не дотягивает до нормы. А для того, чтобы включить газовый котел в режим горячего водоснабжения, нужен хороший напор.

p, blockquote 20,0,0,0,0 —>

В подобных ситуациях устанавливается вспомогательный циркуляционный насос , который оснащен датчиком протока воды. Сначала монтируется насос, а после датчик. Отсюда следует, что как только начнет течь вода, датчик включит насос и давление начнет увеличиваться.

p, blockquote 21,0,0,0,0 —>

Насос повышения давления для системы водоснабжения Grundfos UPA 15-90 со встроенным датчиком протока воды

Изготовить датчик протока воды своими руками не сложно. Для начала нужно установить камеру, затем нужно вырезать три пластины, монтировать их следует горизонтально, никакого контакта между ними и колбой быть не должно. Для простой конструкции будет достаточно одного поплавка.

p, blockquote 22,0,0,0,0 —>

Штуцер рационально устанавливать на два переходника, клапан должен выдерживать давление не менее 5 Па.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Производители

h2 5,0,0,0,0 —>

p, blockquote 25,0,0,0,1 —>

Таким образом, датчик протока воды призван обезопасить работу котлов и насосного оборудования.

Сантехник .

Телефон Сантехника 8 (495) 235-25-21, 8 (963) 626-40-67

суббота, 19 января 2019 г.

Датчик потока воды — назначение, виды, монтаж

• Неверный выбор производительности насосного оборудования;
• Нарушение технологии монтажа;
• Деформация, прорыв трубы;
• Сниженное давление потока воды;
• Отсутствие контроля над уровнем жидкости;
• Мусор в трубе откачивания.

• Входного пропускного патрубка;
• Клапана (лепестка), располагающегося на стенке внутренней камеры;
• Изолированного переключателя;
• Пружины определенного диаметра.

Обратите внимание! Выбирая прибор, следует помнить, что не все агрегаты работают при постоянных изменениях потока. Тепловые датчики требуют чистки чувствительных элементов

• Широта диапазона рабочих температур;
• Амплитуда показателей уровня давления;
• Диаметр резьбы и посадочных отверстий;
• Класс защиты;
• Особенности применения;
• Материал изготовления.

Обратите внимание! Показатель давления выбирается по мощности насосной системы – характеристика влияет на параметры потока жидкости, проходящей по системе трубопроводов

• Genyo Lowara Genyo 8A. Производитель – Польша. Основное направление компании – выпуск электронного оборудования для систем управления. Реле предназначено для работы в водопроводах бытового назначения и характеризуется высоким качеством, длительным сроком эксплуатации. Осуществляя контроль давления потока в трубах, датчик запускает насосную систему при показателе расхода воды от 1,6 л/минуту. Агрегат требует подключения к электричеству, потребляет 2,4 кВт/час. Рабочий температурный режим +5..+60 С.
• Grundfos UPA 120. Заводы изготовителя находятся в Румынии, Китае. Аппарат имеет малые габариты, удобно монтируется и показан для систем индивидуального водоснабжения. То есть может применяться как в частных строениях, так и квартирах. Прибор запускается в работу при показателе расхода жидкости 1,5л/минуту, полностью предотвращая функциональность системы на холостом ходу. Крайний показатель рабочей температуры +60 С.

• Если вода качается из скважины с большим объемом, то есть запасы жидкости не ограничены, а мощность насоса минимальная;
• Есть возможность выключения установки при снижении уровня воды.

• Важно следить за мембраной – деталь должна принять вертикальное положение.
• Монтаж производится к участку сливного трубопровода резьбовыми муфтами. Для этого есть специальное гнездо.
• Перед началом работы резьба уплотняется льняной или другой сантехнической нитью. Намотка нити к торцу по часовой стрелке повысит надежность крепления, фиксации.
• Заводские датчики снабжены стрелкой, нарисованной на корпусе – это направление потока, которое должно совпадать при установке.
• При обустройстве реле в трубопроводах подачи воды с частицами грязи, сначала устанавливаются фильтры очистки. Монтировать их лучше рядом с датчиком, чтобы продлить срок службы прибора.

• Свободные концы контактов соединяются с жилой провода;
• К винту монтируется заземление;
• Аппарат подключается посредством соединения устройства проводом (следите за цветом соответствующих жил);
• Проверяется работоспособность системы.

Обратите внимание! Если устройство подключено верно, то на манометре начнет расти отметка давления, а затем насос отключится в автоматическом режиме, как только стрелка манометра перейдет за пограничное значение

• Слить жидкость из системы;
• Дождаться, чтобы отметка давления приняла нулевое значение;
• Запустить работу насосной установки;
• Запускать воду обратно в самом медленном режиме;
• Запомнить показатель давления потока при отключении реле насоса;
• Снова слить жидкость, фиксируя показатели начала работы системы.

Датчик движения воды в трубе

Для контроля движения воды в трубах широко используются сигнализаторы потока жидкости. Это надежное оборудование, которое решает много функциональных задач.

Сигнализаторы потока жидкости

Технология используется в самых разных отраслях промышленности. Устройство располагается на трубопроводе таким образом, чтобы сигнальный флажок был зафиксирован поперёк трубы. В случае интенсификации потока жидкости изменяется положение флажка и командный импульс передается в управляющее устройство.

Сигнализаторы актуальны в системах пожаротушения для идентификации места возгорания. При возникновении очага горения срабатывает спринклерная установка и активируется подача воды на конкретную форсунку. Ток жидкости воздействует на флажок сигнализатора и перемещает его по направлению движения воды. Это в свою очередь приводит в действие контактную группу, которая формирует сигнал о проблеме и позволяет идентифицировать место локализации пожара.

Срабатывание сигнализатора потока жидкостей вызывает запуск пожарного оборудования и насоса, инициирует переход технологического процесса в аварийный режим. Для избежания ложной тревоги, вызванной гидравлическим ударом, сигнализаторы оборудованы устройством задержки. Время срабатывания можно варьировать в диапазоне от 0 до 90 секунд.

Компания Smartex24 предлагает широкий ассортимент сигнализаторов потока жидкости. В каталоге вы найдете устройства с разными техническими возможностями. Они отличаются следующими характеристиками:

минимальный расход воды, который приводит к срабатыванию системы (WFDTN, 15-37 л/мин: WFDEN, 47 л/мин);

диаметр крепления (1, 1,5, 2, 3, 4, 5, 6 дюймов);

максимальное рабочее давление (16 бар и 25 бар).

Сфера применения сигнализаторов потока жидкости

Наиболее широко сигнализаторы потока жидкости используются в автоматических системах пожаротушения, где входят в состав управляющего компонента.

Кроме этого, датчики применяются в следующих областях:

нефтегазовая индустрия, для контроля наполняемости газо- и нефтепроводов;

металлургическая промышленность, для контроля подачи жидкости в технологических процессах;

химическое производство, в качестве реле потока для контроля движения агрессивных и опасных жидких продуктов;

водоснабжение теплиц и оранжерей;

автоматизированные системы кормления и поставки воды в сельском хозяйстве;

системы полива, орошения и подачи удобрений;

системы водоснабжения и водоотведения для жилых помещений;

климатические системы, где необходим контроль подачи воды или хладагента.

Стандарты качества и сертификаты

Оборудование, представленное на сайте «Смартекс24», соответствует действующим ГОСТам. Сигнализаторы потока WFDEN имеют сертификаты FM Approved, LPCB, VdS, CE.

Преимущества и недостатки

СПЖ – это простой, недорогой и надежный способ создания системы пожаробезопасности. К достоинствам устройства можно отнести:

стопроцентное оповещение при возникновении экстренной ситуации;

солидный срок эксплуатации;

отсутствие помех для прохождения потока внутри трубы;

возможность установки на вертикальные и горизонтальные трубы.

Для правильной работы необходимо соблюдение технических параметров. Производитель гарантирует исправность при условии проведения регулярных профилактических проверок.

Подобрать оптимальный вариант для решения ваших задач поможет менеджер компании Smartex 24.

Из каких материалов делают СПЖ

Устройство изготовлено из высококачественных сплавов, устойчивых к коррозии. СПЖ, представленные в каталоге Smartex 24, имеют дополнительную защиту оболочки, которая соответствует стандарту IP56.

Производитель выпускает сигнализаторы с пневматическими и электронными замедлителями.

Способы установки и монтажа

Установка сигнализирующего реле возможна на вертикальном трубопроводе. В этом случае для монтажа нет никаких пространственных ограничений. При установке на горизонтально расположенном трубопроводе существует ограничение поворота до 90 градусов. Сигнализаторы имеют резьбовое соединение, которое позволяет коммутировать устройство с медными и стальными трубами.

При установке необходимо следить, чтобы направление потока воды совпало со стрелочкой, указанной на сигнализаторе.

Советы по выбору

В зависимости от типа трубопровода и поставленных задач компания Smartex 24 предлагает разные решения. При выборе следует учитывать следующие технические характеристики:

диаметр, который определяется размером трубопровода;

максимальное рабочее давление;

минимальный расход воды, при котором происходит срабатывание клапана;

рабочий температурный диапазон;

диапазон задержки срабатывания.

Сроки эксплуатации

Гарантийный срок службы сигнализатора, заявленный производителем, составляет 2 года. При этом устройство успешно работает не менее десяти лет.

Выводы

Сигнализатор потока воды – это надежное и недорогое решение идентификации места возгорания. Компания Smartex 24 предлагает широкий выбор современных моделей от лучших производителей. Наши специалисты помогут вам в подборе артикула с нужными техническими характеристиками.

Реле протока воды — устройство, принцип работы, подключение и регулировка

Опубликовано Артём в 31.05.2019 31.05.2019

Последующее устройство, которое время от времени ставится в систему водопровода для автоматизации работы, — это реле протока.

Функции и преимущества датчика протока воды

Нередко возникают ситуации, при которых насос запускается в момент полного отсутствия жидкости в трубопроводе. Это провоцирует нагревания мотора агрегата и его дальнейшую поломку. Чтобы исключить возникновение таких ситуаций, следует использовать датчик потока жидкости. Это устройство работает автоматически и контролирует проток воды внутри трубопровода. Если количество проходящей сквозь датчик жидкости меньше нормы, прибор автоматически отключает насос. Таким образом, реле потока воды не только препятствует работе насоса на «сухом ходу», но и поддерживает нормальные для работы агрегата условия.

К преимуществам использования датчика относится:

• Снижение потребляемой насосом электроэнергии и экономия денежных средств;
• Защита оборудования от поломок;
• Увеличение периода эксплуатации насоса.

Помимо всего прочего, реле протока воды для насоса отличается скромными габаритами, невысокой стоимостью и простотой в монтаже.

Зачем употребляется реле протока?

Реле протока защищает насос от «сухого хода»: если вода в скважине либо колодце либо другой ёмкости «ушла», протока воды не будет, и реле не включит насос. Так реле протока защищает насос от перегрева и выхода из строя при «сухом ходе».

Конструктивные особенности

Основные задачи, которые решают датчики контроля протока воды, устанавливаемые в трубопроводах бытового назначения, состоят в том, чтобы отключать насосное оборудование в тот момент, когда в системе нет жидкости или давление ее потока превышает нормативное значение, и снова включать его, когда давление падает. Эффективное решение этих важных задач обеспечивается конструкцией датчика, которую образуют следующие элементы:

• патрубок, через который в датчик поступает вода;
• мембрана, составляющая одну из стенок внутренней камеры датчика;
• герконовый выключатель, обеспечивающий смыкание и размыкание цепи электропитания насоса;
• две пружины разного диаметра (степенью их сжатия регулируется давление потока жидкости, при котором реле протока воды для насоса будет срабатывать).

Основные компоненты промышленного датчика потока

Работает устройство вышеописанной конструкции следующим образом:

• Поступая во внутреннюю камеру датчика, поток воды оказывает давление на мембрану, смещая ее.
• Магнитный элемент, зафиксированный с обратной стороны мембраны, при ее смещении приближается к герконовому переключателю, что приводит к замыканию его контактов и включению насоса.
• Если давление потока воды, проходящей через датчик, падает, то мембрана возвращается в свое исходное положение, магнит отдаляется от переключателя, его контакты размыкаются, соответственно, насосная установка отключается.

Принцип работы датчика протока, построенного на основе постоянного магнита и геркона

В трубопроводные системы различного назначения датчики, контролирующие проток воды, устанавливаются достаточно просто. Главное – правильно подобрать такое устройство, обращая внимание на его рабочие параметры и характеристики насосного оборудования.

Как работает реле протока?

Как это реле работает? А работает оно лишь на включение насоса при прохождении воды через реле. Если движения воды нет, то реле сразу выключит насос. Давление тут создастся только то, которое накачал насос, верхнего предела нет, а есть только нижний.

Полезное видео: инструкция по установке и регулировке

Схема подключения устройства

Эффективность эксплуатации реле сильно зависит от его правильного монтажа. Необходимо помнить, что устанавливать прибор можно только на тех участках трубопровода, которые расположены горизонтально. При этом потребуется проследить, чтобы мембрана датчика находилась в вертикальном положении. Правильная схема подключения реле выглядит следующим образом:

В процессе монтажа датчик нужно соединить со сливной частью трубы посредством резьбового соединения. Дистанция, на которой реле должно быть расположено от трубы, должна составлять более 5,5 см.

На корпусе прибора находится стрелка, указывающая направление циркуляции жидкости. При установке устройства нужно проследить, чтобы эта стрелка совпала с направлением протока воды в системе. Если для бытовых целей используется грязная вода, то перед датчиком следует установить очистные фильтры.

Заслуживающие доверия приборы

Среди всего ассортимента реле наибольшим спросом пользуются две модели, находящиеся примерно в одной ценовой категории – около 30 долларов. Рассмотрим их характеристики подробнее.

Genyo Lowara Genyo 8A

Разработка польской компании, занимающейся выпуском электронного оборудования для систем управления. Предназначена для применения в бытовых водопроводах.

Genyo позволяет обеспечить автоматическое управление насосом: запуск и завершение работы на основе фактического потребления воды, предотвращая любые колебания давления во время работы. Также, электронасос защищается от работы «всухую»

Основная цель – управление насосом и контроль давления в трубах во время работы. Этот датчик запускает насос, когда расход воды превышает 1,6 л в минуту. Он потребляет 2,4 кВт электричества. Диапазон рабочих температур – от 5 до 60 градусов.

Grundfos UPA 120

Изготавливается на фабриках в Румынии и в Китае. Поддерживает стабильность подачи воды в помещениях, оборудованных индивидуальными системами водоснабжения. Предотвращает работу насосных установок на холостом ходу.

Реле торговой марки Grundfos оснащено высоким классом защиты, позволяющим ему стойко выносить практически любые нагрузки. Расход электроэнергии в нем около 2,2 кВт

Автоматика прибора запускается при расходе жидкости 1,5 л за одну минуту. Граничный параметр охватываемого температурного диапазона — 60 градусов. Агрегат производится в компактных линейных размерах, значительно облегчающих процесс монтажа.

3 лучших модели реле протока воды для насоса

На современном рынке представлено большое количество реле протока воды для насоса. Рассмотрим наилучшие модели с точки зрения их надёжности и функциональности.

1. «Акваробот Турби». Обеспечивает автоматическое управление любыми типами насосов – и поверхностных, и глубинных, в том числе вибрационного принципа действия. Диапазон чувствительности аппаратуры: от 2 до 100 литров в минуту.
2. WWQ-RD. Линейка сравнительно недорогих, но качественных автоматических реле. Позволяет защищать насосные системы от работы «на сухую». Имеет встроенный обратный клапан.
3. «Вихрь». Прибор от отечественного производителя, заслужившего неплохую репутацию благодаря высокому качеству производимых товаров. Данный прибор позволяет с большой степенью надёжности контролировать работу любых типов водоподающих насосов.

Выводы и полезное видео по теме

Процесс подключения устройства по этапам:

Подробнее о том, как отрегулировать уровень срабатывания в реле:

Реле, контролирующее поток воды в трубопроводе, значительно повысит удобство применения насосов и надолго продлит срок их эксплуатации. Пренебрегать установкой предохранительного устройства крайне нежелательно, так как оно не только автоматизирует работу оборудования, но и по максимуму защищает его от возможных неполадок, случающихся из-за холостого хода.

Как выставить давление при помощи реле протока?

Кратковременно – на 5 сек. – нажимается кнопка «1»:

При всем этом должна моргнуть красноватым цветом лампа «авария». Это мы вошли в режим программирования. Сейчас включаем насос, и он, работая, нагоняет давление. Понятно, что все краны в доме должны быть закрыты. По манометру смотрим давление. К примеру, нам необходимо, чтоб в водопроводе было 2 атм., вот и ждём, пока насос нагонит это давление. Как на манометре стрелка показала необходимое давление, жмем ещё раз кнопку «1». Насос выключится.

Жмём кнопку «2», тем «загоняя» в память реле, что при таком давлении насос должен выключаться.

Сейчас программируем нижний предел. Для этого открываем кран хоть какой, чтоб давление начало падать. Когда манометр покажет необходимое нам нижнее давление, жмем ещё раз кнопку «1» и насос включится. Нажатием кнопки «2» «вбиваем в башку» реле, что при таком давлении насос нужно включить.

Потом все эти опции сохраняются, и насос будет врубаться и выключаться в согласовании с ними. Устройство очень комфортно, отлично защищает насос от выхода из строя, купите – не пожалеете (если оно вам вправду нужно).

Кол-во блоков: 16 | Общее кол-во символов: 13805
Количество использованных доноров: 5
Информация по каждому донору:
