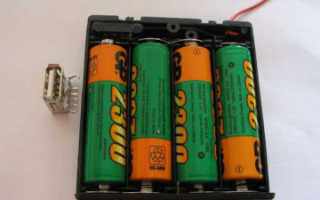

Как сделать зарядку для батареек своими руками?

Делаем самодельное зарядное устройство для пальчиковых аккумуляторов

На сегодняшний момент, достаточно много различных устройств, работающих на батарейках. И тем досаднее, когда в самый неподходящий момент наше устройство перестает работать, потому что батарейки попросту сели, а их заряда недостаточно для нормального функционирования прибора.

Приобретать каждый раз новые батарейки довольно затратно, а вот попытаться изготовить своими руками самодельное устройство для зарядки пальчиковых аккумуляторов вполне себе стоит.

Многие умельцы отмечают, что предпочтительнее заряжать подобные аккумуляторы (AA или AAA) с помощью постоянного тока, потому что такой режим наиболее выгоден в плане безопасности для самих батареек. Вообще, переданная сила заряда от сети составляет порядка 1,2-1,6 от значения емкости самого аккумулятора. К примеру, никель-кадмиевый аккумулятор, емкость которого будет составлять 1А/ч, будет заряжаться током емкостью 1,6 А/ч. При этом, чем меньше показатель данной мощности, тем лучше для процесса зарядки.

Процесс изготовления

В современном мире существует достаточно много бытовых приборов, оснащенных специальным временным таймером, отсчитывающим определенный промежуток, затем сигнализируя об его окончании. При изготовлении своими руками устройства для зарядки пальчиковых аккумуляторов, можно также применить данную технологию, которая уведомит вас об окончании процесса заряда аккумуляторов.

Зарядное устройство для пальчиковых аккумуляторов AAпредставляет собой прибор, генерирующий постоянный ток, заряжая мощностью до 3 А/ч. При изготовлении использовалась самая обычная, даже классическая схема, которую вы видите ниже. Основой, в данном случае, является транзистор VT1.

Напряжение на данном транзисторе обозначено с помощью светодиода красного цвета VD5, выполняющий роль индикатора, при включении прибора в сеть. Резистор R1 задает определенную мощность токов, проходящих через данный светодиод, в результате чего колеблется напряжение в нем. Значение коллекторного тока формируется сопротивлением от R2 до R5, которые включены в VT2 — так называемую «эмиттерную цепь». При этом, меняя значения сопротивления, можно контролировать степень зарядки. R2 постоянно включен в VT1, задавая ток постоянного действия с минимальным значением — 70 мА. Чтобы повысить мощность заряда, необходимо подключать остальные резисторы, т.е. R3,R4 и R5.

Стоит отметить, что зарядное устройство функционирует только тогда, когда осуществлено подключение аккумуляторов.

После включения прибора в сеть, на резисторе R2 появляется определенное напряжение, передающееся на транзистор VT2. Затем, ток протекает дальше, в результате чего начинает интенсивно гореть светодиод VD7.

Рассказ про самодельное устройство

Зарядка от USB-порта

Можно изготовить зарядное устройство для никель-кадмиевых батарей на основе обычного USB-порта. При этом, заряжаться они будут током емкостью примерно 100 мА. Схема, в таком случае, будет следующей:

На сегодняшний момент, существует достаточно много различных зарядных устройств, продающихся в магазинах, но их стоимость может быть достаточно высокой. Учитывая, что главный смысл различных самоделок — это именно экономия денежных средств, то самостоятельная сборка еще более целесообразна в данном случае.

Данную схему можно доработать, добавив дополнительную цепь для зарядки пары аккумуляторов AA. Вот, что в итоге получилось:

Чтобы было более наглядно, вот те комплектующие, которые использовались в процессе сборки:

Понятно, что без элементарного инструментария нам не обойтись, поэтому перед началом сборки необходимо удостовериться, что у вас в наличии есть все необходимое:

• паяльник;
• припой;
• флюс;
• тестер;
• пинцет;
• различные отвертки и нож.

Интересный материал про изготовление своими руками, рекомендуем к просмотру

Тестер необходим для того, чтобы проверить работоспособность наши радиодетали. Для этого нужно сравнить их сопротивление, после чего сверить с номинальным значением.

Для сборки нам также понадобится корпус и батарейный отсек. Последний можно взять из детского симулятора Тетрис, а корпус может быть изготовлен из обычного пластмассового футляра (6,5см/4,5см/2см).

Крепим отсек для батарей на корпусе, используя шурупы. В качестве основы для схемы прекрасно подойдет плата от приставки Денди, которую нужно выпилить. Удаляем все ненужные компоненты, оставляя только гнездо питания. Следующим шагом будет пайка всех деталей, основываясь на нашей схеме.

Шнур питания для устройства можно взять обычный шнур от компьютерной мыши, обладающий входом USB, а также часть питающего провода со штекером. При пайке нужно строго соблюдать полярность, т.е. припаивать плюс к плюсу и т.д. Подключаем шнур к USB, проверяя напряжение, которое подается на штекер. Тестер должен показывать 5В.

В завершении нужно установить зарядный ток. Для этого необходимо разорвать цепь, соединяющую VD1 и плюсовую полярность аккумулятора. Подключаем тестер таким образом, чтобы его плюс соединялся с диодом, а минус — с аккумулятором. Выставляем режим измерения тока (200 мА).

Включаем в есть, после чего должен загореться светодиод, конечно, если все сделано правильно. Затем устанавливаем необходимый ток зарядки (100 мА), путем изменения сопротивления на резисторе R1. Проводим данную процедуру и для второго аккумулятора AA.

Еще одно интересное видео на это тему

Заключение

Естественно, если у человека нет необходимых знаний, то ему и смысла нет браться за подобное дело, ведь толка от этого не будет абсолютно никакого.

Вообще, если сделать все правильно, соблюдая основные рекомендации, то можно забыть о постоянной покупке новых батарей для своих приборов общего пользования. Подобная экономия очень кстати, ведь цена за раcходные материалы постоянно растет, а заряда батарей хватает на очень короткое время.

Как сделать зарядку для батареек своими руками?

Простой зарядник для пальчикового аккумулятора

Автор: AcousticManiac
Опубликовано 18.04.2013
Создано при помощи КотоРед.

Доброго дня всем, сегодня я поведаю вам историю поиска и обретения мной одной полезной схемки. Началось все аж летом 2011 года, когда я прикупил недорогой MP3-плеер флешку Explay L12, в USB втыкаемую и единым мизинцем питаемую. Покупал принципиально под мизинец, ибо меня не устраивает ничтожный период работоспособности техники со встроенным Li-Ion/Li-Po аккумулятором, который даже подзарядить негде в пути в случае непредвиденной посадки, а тут во как хорошо, сдох мизинец-выкинул да вставил запаску-и еще две недели слушай (кроме шуток, реально две недели держится на Дураселле али Энерджайзере).

Первое врямя так и делал-гальванику юзал, благо маман, очень кстати работающая на хозтоварах, снабжала меня качественными и недорогими энергоносителями. Но потом захотелось мне на NiMH-аккумулятор пересесть, пущай, думаю, маман лучше продает батарейки, чем мне давать, авось больше денег в доме будет)). Купить-то мизинец оказалось не проблема, а вот найти зарядку-на удивление сложно. Дело в том, что большинство зарядок, имеющихся в продаже, заряжают по два-четыре пальца, а с одним работать наотрез отказываются. Одноканальные зарядки, знаю, бывают, но такую найти не удалось. И начал я рыскать по интернетам в поисках схемы, желательно работающей от 5в. USB, заодно привлекши к поискам здешних форумчан, открывши тему с просьбой о помощи, и радость моя была велика, когда я нашел вот это:

Но радость оказалась недолгой. После сборки оказалось, что оно нифига не хочет работать-мелкий транзистор и ОУ греются, напряжение на выходе не настраивается, в общем, ужос. Усы мои поникли, и я, запивая Вискас валерьянкой, пожаловался публично-мол, не робит, чего делать-то? Мне в ответ один добрый человек сказал, мол, и ОУ не подходящий тут, и вообще, перемороченная схема-мелкий транзистор лишний, индикаторы не по месту расставлены, и бла-бла-бла. В общем, по итогу рассуждений и опытов родилась вот такая схемка:

Действовать оно должно (и, надо полагать, таки действует) следующим образом: пока напряжение на неинвертирующем входе больше напряжения на инвертирующем, ОУ держит транзистор открытым. По мере заряда напряжение на неинвертирующем входе понижается, и, как только оно уравняется с напряжением на инвертирующем входе, ОУ хлопает дверью базой транзистора, закрывая его. Заряд, однако, прекращается не мгновенно, а постепенно, начиная с определенного понижения напряжения на неинвертирующем входе. Визуально это можно наблюдать по уменьшению яркости свечения HL1 до тех пор, пока он вообще даже в кромешной тьме не потухнет полностью, это и будет официальным и безоговорочным концом зарядки. Ток заряда зависит от сопротивления R2, у меня при 15 Ом ток заряда получился

190мА. Мощность этого резистора должна быть лучше не менее 2вт., ибо даже при моем незначительном токе он греется весьма заметно (на нем рассеивается около 0,5вт)

Налаживание сводится к подстройке напряжения окончания заряда. Для этого вместо батарейки вставляем в гнездо резистор на 100 Ом и подстроечником R6 выставляем напряжение на клеммах в районе 1,45-1,47в.. Выставили напряжение? Молодцы, теперь можно вставлять палец и втыкать зарядник в источник питания. Загорятся оба светодиода, и, если HL2 будет светить постоянно, так как всего лишь индицирует наличие питания, то HL1, как уже было сказано, укажет своим угасанием, что заряду конец). Ну а о настройке тока уже сказано. Добавлю лишь, что в прилагаемом файле с печатками я дублировал R2 и ввел переключатель, чтобы установить разными сопротивлениями разный зврядный ток.

Немного о деталях: Помимо необходимости в мощном токозадающем резисторе данная схема нуждается в сверх-ярких светодиодах. Такой выбор у меня обусловлен их большой эффективностью-даже при токе всего 1мА они горят весьма заметно, в отличии от простых АЛ307, которые при таком токе разглядишь лишь в темноте. Да и при питании от USB каждый миллиампер на счету. В случае с HL1, еще и ни к чему отбирать слишком большой ток с выхода ОУ, хотя, в принципе, не так много едят эти АЛ307.. В общем, можно любые 3-вольтные светики ставить, но для обычных АЛ307, возможнро, придется уменьшать R1 и R7, чтобы увеличить яркость. Я использовал 3-миллиметровые сверх-яркие красный HL1 и зеленый HL2. АЛ307 тоже применял при опытах, но сверх-яркие больше в душу запали.

Подстроечник гораздо лучше брать многооборотный, ибо с простым и точно выставлять напряг напряжно, и настройка может сбиться от любого случайного прикосновения. Транзистор брать можно с любой буквой. ОУ, кроме указанных, даже не знаю, мало какие опера работают от столь малого напряжения, да и ни к чему замены искать, обозначенных LM358 и LM324 как грязи повсюду. На старой материнке, к примеру, можно найти и тот, и другой (правда, в SMD-шном корпусе SOIC8).

Некоторые тонкости эксплуатации: А вот теперь немного о грустном. Так как схема предельно простая, она недостаточно умна, чтобы заряжать батарейки большим током. Как известно, стандартный ток заряда для любого аккумулятора численно равен 10% от его емкости, при этом заряд продолжается до 16 часов. Удвоив ток, мы сократим заряд вдвое. Утроив-втрое. Обратно пропорциональная зависимость рулит. Однако, при большом токе напряжение аккумулятора возрастет быстрее, и схема прекратит заряд до полного восстановления пальца. Негоже аккумы неполноценно заряжать, товарищи, а посему рекомендую не выставлять ток более 20% от емкости, а лучше, 10-15%, как говорится, тише едешь-дальше будешь, да и куда спешить-воткнул вечером да и забирай с утра готовое. Лично я так и делаю.

Второй неприятный момент состоит в том, что если кому захочется зарядить от USB 2 или более пальца, придется собирать по одной схеме на каждый акк, и на каждое ЗУ потребуется своя порция тока, от USB 2.0 при лимите выдаваемого тока 500мА особо не разгуляешься и не настроишь высокий ток заряда всем пальцам.

Напряжение окончания заряда зависит от точного значения напряжения питания, все же в исходной схеме было зерно истины в лице стабилизатора) Так что гонять зарядник надо всегда от одного и того же источника питания. Я использую 5-вольтовый сетевой адаптер с разъемом USB, оставшийся от другого старого плеера.

Хочу выразить благодарность товарищу под ником Sstvov за приведение схемы к рабочему виду, и нашему уважаемому модератору Starichok51 за полезные консультации и пояснение принципа работы схемы. Благодаря их помощи я теперь могу поделиться с человечеством этой мелкой полезняшкой))) И прошу извинения за многа букафф, просто захотелось описать все и сразу до мелочей))

Ну, и в заключении пара фоток-двухканальный прототип, собранный для итоговых испытаний (они прошли успешно), и одноканальная итоговая версия, которая уже почти полтора года обеспечивает мой плеер неиссякаемой возобновляемой энергией.

Зарядное устройство для портативных аккумуляторов

На одном из радиолюбительских сайтов увидел схему для зарядки портативных Ni-Mn и Ni-Cd аккумуляторов с рабочим напряжением 1,2-1,4 В от USB-порта. С помощью этого устройства можно заряжать портативные аккумуляторные батарейки током примерно 100 мА. Схема несложная. Собрать её не составит труда даже начинающему радиолюбителю.

Конечно, можно купить готовое ЗУ. В продаже их сейчас великое множество и на любой вкус. Но их цена вряд ли удовлетворит начинающего радиолюбителя или того, кто способен сделать зарядное устройство своими руками.
Решил повторить эту схему, но сделать зарядное устройство для зарядки сразу двух аккумуляторов. Выдаваемый ток USB 2.0 составляет 500 mA. Так что можно смело подключить два аккумулятора. Доработанная схема выглядела так.

Так же хотелось, чтобы была возможность подключение внешнего источника питания напряжением 5 В .
Схема содержит всего восемь радиодеталей.

Из инструмента потребуется минимальный набор радиолюбителя: паяльник, припой, флюс, тестер, пинцет, отвёртки, нож. Перед пайкой радиодеталей их необходимо проверить на исправность. Для этого нам потребуется тестер. Резисторы проверить очень просто. Измеряем их сопротивление и сравниваем с номиналом. О том, как проверить диод и светодиод есть много статей в интернете.
Для корпуса использовал пластмассовый футляр размером 65*45*20 мм. Батарейный отсек вырезал из детской игрушки «Тетрис».

О переделке батарейного отсека расскажу подробней. Дело в том, что изначально
плюсы и минусы клемм питания батареек установлены противоположно. Но мне нужно было, что бы в верхней части отсека располагались две изолирование плюсовые клеммы, а внизу одна общая минусовая. Для этого я нижнюю плюсовую клемму перенёс наверх, а общую минусовую вырезал из жести, припаяв оставшиеся пружины.

В качестве флюса при паянии пружин применял паяльную кислоту с соблюдением всех правил техники безопасности. Место пайки обязательно промыть в проточной воде до полного удаления следов кислоты. Провода от клемм подпаял и пропустил внутрь корпуса через просверленные отверстия.

Батарейный отсек закрепил на крышке футляра тремя маленькими шурупами.
Плату выпилил из старого модулятора игровой приставки «Денди». Удалил все ненужные детали и дорожки печатного монтажа. Оставил только гнездо питания. В качестве новых дорожек использовал толстый медный провод. В нижней крышке просверлил отверстия для вентиляции.

Готовая плата плотно села в корпус, поэтому я её закреплять не стал.

После установки всех радиодеталей на свои места проверяем правильность монтажа и очищаем плату от флюса.
Теперь займёмся распайкой шнура питания и установкой тока зарядки для каждого аккумулятора.
В качестве шнура питания использовал USB шнур от старой компьютерной мышки и кусок питающего провода со штекером от «Денди».

Шнуру питания нужно уделить особое внимание. Ни в коем случае нельзя перепутать «+» и «-». У меня на штекере «+» питания подключен к центральному контакту чёрным проводом с белой полосой. А «-» питания идёт по чёрному (без полосы) проводу на наружный контакт штекера. На USB шнуре «+» идёт на красный провод а «-» на чёрный. Спаиваем плюс с плюсом и минус с минусом. Места пайки тщательно изолируем. Далее проверяем шнур на короткое замыкание, подключив тестер в режиме измерения сопротивления к клеммам штекера. Тестер должен показать бесконечное сопротивление. Все надо тщательно перепроверить, что бы ни спалить USB-порт. Если всё нормально, подключаем наш шнур к USB-порту и проверяем напряжение на штекере. Тестер должен показать 5 вольт.

Последний этап настройки это установка зарядного тока. Для этого разрываем цепь диода VD1 и «+» аккумулятора. В разрыв подключаем тестер в режиме измерения тока включенного на предел 200 mA. Плюс тестера на диод, а минус к аккумулятору.

Вставляем аккумулятор на место, соблюдая полярность, и подаём питание. При этом должен загореться светодиод. Он сигнализирует о том, что аккумулятор подключен. Далее, изменяя сопротивление R1, устанавливаем требуемый ток заряда. В нашем случае он равен примерно 100 mA . При уменьшении сопротивления резистора R1 зарядный ток увеличивается, а при увеличении уменьшается.

То же самое делаем для второго аккумулятора. После этого скручиваем наш корпус и
зарядное устройство готово к использованию.
Поскольку различные пальчиковые аккумуляторы имеют разную
емкость, потребуется разное время для зарядки этих аккумуляторов. Аккумуляторы
емкостью 1400 мА/ч с напряжением 1,2 В потребуется заряжать с помощью данной
схемы примерно 14 часов, а аккумуляторы 700 мА/ч потребуется всего 7 часов.
У меня имеются аккумуляторы емкостью 2700 мА/ч. Но заряжать их 27 часов от USB-порта не хотелось. Поэтому я и сделал гнездо питания для внешнего источника питания 5 вольт 1А, который у меня лежал без дела.

Вот ещё несколько фото готового устройства.

Наклейки рисовал программой FrontDesigner 3.0. Затем распечатал на лазерном принтере. Вырезал ножницами, наклеил лицевой стороной на тонкий скотч шириной 20 мм. Лишний скотч обрезал. В качестве клея использовал клей-карандаш, предварительно смазав им и наклейку и место, куда она клеится. Насколько это надёжно, пока не знаю.
Теперь плюсы и минусы данной схемы.
Плюс в том, что схема не содержит дефицитных и дорогостоящих деталей и собирается буквально на коленке. Так же есть возможность запитать от USB-порта, что не мало важно для начинающих радиолюбителей. Не надо ломать голову, откуда запитать схему. Не смотря на то, что схема очень простая, данный способ зарядки используется во многих промышленных зарядных устройствах.
Так же можно немного усложнив схему реализовать переключение зарядного тока.

Подбором R1,R3 и R4 можно выставить зарядный ток для разных по ёмкости аккумуляторов, тем самым обеспечив рекомендуемый зарядный ток для данного аккумулятора, который обычно равен 0,1C (C-ёмкость аккумулятора).
Теперь минусы. Самый большой, это отсутствие стабилизации зарядного тока. То есть
При изменении входного напряжения будет изменятся зарядный ток. Так же при ошибке в монтаже или коротком замыкании схемы есть большая вероятность спалить USB-порт.

Самодельное зарядное устройство для аккумуляторов аа

• Самоделкин 24 марта 2013
• Самодельные зарядные и АКБ

Уже более 4-х лет верой и правдой мне служит самодельное зарядное устройство для заряда аккумуляторов «аа» и «ааа» (Ni-Mh, Ni-Ca) с функцией разряда акб до фиксированного значения напряжения (1 Вольт) . Блок разряда аккумуляторов создавался для возможности проведения КТЦ (Контрольно-тренировочный цикл), говоря проще: для восстановления емкости аккумуляторовпотрепанных неправильными китайскими зарядниками с формулой последовательного заряда 2-х или 4-х акб. Как известно, такой способ заряда укорачивает жизнь аккумуляторам, если вовремя их не реставрировать.

Технические характеристики зарядного устройства:

• Количество независимых каналов заряда: 4
• Количество независимых каналов разряда: 4
• Ток заряда: 250 (мА)
• Ток разряда 140 (мА)
• Напряжение отключения разряда 1 (В)
• Индикация: светодиодная

Собиралось зарядное не на выставку, а что называется из подручных средств, то есть утилизировалось окружающее добро, которое и выкинуть жалко и хранить особо не зачем.

Из чего можно самому сделать зарядку для «АА» и «ААА» аккумуляторов:

• Корпус от CD-Rom
• Силовой трансформатор от магнитолы (перемотанный)
• Полевые транзисторы с материнских плат и плат HDD
• Прочие компоненты или покупались или выкусывались:)

Как уже отмечалось, зарядка состоит из нескольких узлов, которые могут жить абсолютно автономно друг от друга. То есть, одновременно можно работать с 8 аккумуляторами: от 1 до 4 заряжать + от 1 до 4 разряжать. На фото видно, что кассеты для аккумуляторов, установлены под форм-фактор «АА» в простонародье «пальчиковых аккумуляторов», если необходимо работать с «мини-пальчиковыми акб» «ААА» достаточно подложить под минусовую клему гайку небольшого калибра. При желании можно продублировать держателями под размер «ааа». Наличие акб в держателе индицируется светодиодом (отслеживается прохождение тока).

Блок заряда

Заряд осуществляется стабилизированным током, у каждого канала свой стабилизатор тока. Для того, что бы ток заряда был неизменным при подключении как 1 так и 2,3,4 аккумуляторов, перед стабилизаторами тока установлен параметрический стабилизатор напряжения. Естественно, кпд этого стабилизатора не на высоте и потребуется установить все транзисторы на теплоотвод. Заранее планируйте вентиляцию корпуса и размеры радиатора, учитывая то что в закрытом корпусе температура на радиаторе будет выше чем в разобранном состоянии. Можно модернизировать схему, введя возможность выбора тока заряда. Для этого схему необходимо дополнить одним переключателем и одним резистором на каждый канал, который будет увеличивать ток базы транзистора и соответственно повышать ток заряда проходящий через транзистор в аккумулятор. В моем случае блок заряда собран навесным монтажом.

Блок разряда акб

Блок разряда более сложен и требует точности в подборе компонентов. В основе лежит компаратор типа lm393, lm339 или lp239 функцией которого является подача сигнала «логической единицы», либо «ноля» на затвор полевого транзистора. При открытии полевого транзистора он подключает к аккумулятору нагрузку в виде резистора значение которого определяет ток разряда. При снижении напряжения на аккумуляторе до установленного порога отключения 1 (Вольт). Компаратор захлопывается и устанавливает на своем выходе логический ноль. Транзистор выходит из насыщения и отключает нагрузку от аккумулятора. Компаратор имеет гистерезис, который обуславливает повторное подключение нагрузки не при напряжении 1,01 (В) а при 1,1-1,15 (В). Смоделировать действие компаратора вы сможете скачав модель разрядного устройства для Proteus. Подобрав значения резисторов вы сможете перестроить устройство на нужное вам напряжение. Например: подняв порог отключения до 3 Вольт можно сделать разрядное для li-on и Li-Po аккумуляторов.
Вы можете скачать плату разрядного устройства в формате Sprint Layout она проектировалась для применения компаратора lm393 в DIP-корпусе. Питание компараторов должно осуществляться от стабилизированного источника напряжением 5 вольт, его роль выполняет TL-431 усиленный транзистором.

Простое универсальное зарядное устройство для малогабаритных аккумуляторов

09 Фев 2020г | Раздел: Радио для дома

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для питания носимой малогабаритной радиоаппаратуры широко применяют литий-ионные (Li-Ion), никель-кадмиевые (Ni-Cd) и никель-металлгидридные (Ni-Mh) аккумуляторы. При соблюдении правил заряда они служат несколько лет и выдерживают около 1000 циклов зарядка-разрядка.

Однако для аккумуляторов на основе никеля, например Ni-Cd, нужен особый подход, так как они обладают эффектом «депрессии напряжения», который еще называют «эффектом памяти». «Эффект памяти» возникает в процессе эксплуатации аккумулятора, если его систематически подзаряжать, не разрядив до напряжения 0,9 — 1 В [1].

Т.е. если зарядить не полностью разряженный аккумулятор, то он отдаст энергию только до того уровня, с которого началась зарядка. А так как в основном их так и подзаряжают, не проходя полные циклы зарядки-разрядки, то со временем этот уровень только увеличивается, из-за чего емкость аккумулятора уменьшаться, отчего пользователь приходит к выводу, что аккумулятор начинает приходить в негодность.

Однако не стоит бояться этого электрохимического процесса, так как он накапливающийся, является обратимым и легко устраняется.
Чтобы уменьшить возникновение «эффекта памяти» производители рекомендуют периодически разряжать аккумуляторы до напряжения 0,9 — 1 В, а потом заряжать до 1,45 – 1,48 В.

Предлагаемое простое универсальное зарядное устройство позволяет частично автоматизировать этот процесс и проводить зарядку и разрядку Ni-Cd и Ni-Mh аккумуляторов током до 260 мА.

1. Описание работы и схема устройства

В процессе работы зарядное устройство постоянно контролирует напряжение на заряжаемом аккумуляторе и автоматически отключает ток при достижении полной зарядки. Оно позволяет одновременно и независимо заряжать и разряжать два аккумулятора типоразмера АА или ААА.
Принципиальная схема устройства изображена на рисунке.

Функционально оно выполнено в виде двух каналов с общим питанием, имеющих по одному узлу зарядки и разрядки. Все переключения для осуществления процессов зарядки и разрядки производятся переключателями SA1 и SA2, а в качестве источника питания применено ЗУ сотового телефона с выходным стабилизированным напряжением 5 В и током не менее 1 А.

Рассмотрим работу одного канала и начнем с узла зарядки [2].
В процессе зарядки контроль напряжения на заряжаемом аккумуляторе происходит непрерывно. На транзисторах VT1 и VT2 собран триггер Шмитта, который сравнивает напряжение на заряжаемом аккумуляторе GB1 или GB2 с образцовым, поступающим на базу VT1 с движка подстроечного резистора R2.

Образцовое напряжение образовано стабилитроном VD1, резисторами R1 и R2. Резистором R1 задается рабочий ток стабилитрона (около 10 mA), а резистором R2 устанавливают нужное пороговое напряжение.

При подключении к зарядному устройству разряженного аккумулятора транзистор VT2 закрыт, а VT1 и VT3 открыты. Коллекторный ток транзистора VT3 через замкнутый контакт SA2.1 выключателя SA2 заряжает аккумулятор.

Как только напряжение на аккумуляторе достигнет заданного порогового значения сработает триггер и транзисторы VT1, VT3 закроются, а VT2 откроется и включит светодиод HL1, сигнализирующий об окончании зарядки.

Выключателем SА1 выбирают типоразмер аккумулятора и задают необходимый зарядный ток равный 110 или 260 mA.

В замкнутом положении контакта SA1.2 зарядка осуществляется током 110 mA, позволяющим заряжать аккумуляторы емкостью 850, 1100 и 1600 mA/ч. В замкнутом положении контакта SA1.1 зарядка осуществляется током 260 mA, позволяющим заряжать аккумуляторы емкостью 2100, 2600, 2700 и 2850 mA/ч.

Выключателем SА2 устройство переводят в режимы зарядки или разрядки.

Кнопочный выключатель SB1 предназначен для принудительного запуска зарядного устройства, если аккумулятор разряжен не до конца. Нажатие выключателя приводит к установке триггера в состояние, соответствующее режиму зарядки.

Теперь рассмотрим работу узла разрядки, который питается от разряжаемого аккумулятора и при достижении на нем напряжения 0,9 — 1.1 В автоматически прекращает процесс разрядки [3].

При кратковременном нажатии кнопки SB2 на базу транзистора VT5 через резистор R11 подается напряжение с аккумулятора GB1 или GB2. Если оно превышает порог открывания транзистора VT5 (примерно 0,6 В), он открывается и открывает транзистор VT4, через участок коллектор-эмиттер которого происходит разрядка аккумулятора.

По мере разрядки аккумулятора напряжение на нем снижается, и когда оно упадет ниже порога открывания транзистора VT5, тот закрывается и закрывает VT4. Процесс разрядки прекращается. В качестве нагрузки и индикатора работы блока разрядки применена лампа накаливания HL3 с номинальным напряжением 1 В. Также можно применить лампы на напряжение 1,5 и 2 В.

Вместо лампы можно установить резистор сопротивлением 20 – 30 Ом. В этом случае не будет индикации и придется периодически смотреть напряжение на разряжаемом аккумуляторе.

2. Конструкция и детали

Зарядно-разрядное устройство смонтировано на печатной плате из одностороннего фольгированного стеклотекстолита размером 60×45 мм и помещено в пластмассовый корпус. В виду простоты схемы устройство можно собрать на макетной плате или же вообще навесным монтажом.

Печатная плата разработана для двух каналов и ее рисунок предоставлен. Маркировка элементов показана только для одного канала, так как второй канал идентичен.

На следующем рисунке показано расположение деталей на плате, а также их маркировка согласно принципиальной схеме.

Батарейные отсеки, светодиоды и лампы накаливания, а также переключатели и кнопочные выключатели размещены на внешней части корпуса. Батарейные отсеки сначала приклеиваются к корпусу клеем, а затем дополнительно крепятся винтами. Винты используются с головкой впотай.

Монтаж батарейных отсеков и переключателей выполнен навесным монтажом непосредственно внутри корпуса. Кнопочные выключатели расположены в задней части корпуса и гибким проводом соединены с печатной платой.

В устройстве применены резисторы мощностью 0,125 Вт. Резистор R2 подстроечный многооборотный любого типа. Вместо транзисторов КТ315Б (VT1, VT2) и КТ814Б (VT3) можно использовать любые с подобными параметрами. Транзисторы КТ814 снабжены теплоотводами.

Транзистор КТ502 (VT4) заменим на любой кремниевый с максимальным током коллектора не менее 150 mA. Транзистор КТ3102Г (VT5) выбран с повышенным коэффициентом по току и заменим на любой с похожими параметрами.

С блоком питания устройство соединяется обычным USB кабелем. Разъем, который используется для соединения с телефоном, отрезается, а жилки красного и черного цвета используются для подачи питания. Красная жилка – плюс, а черная — минус.

3. Налаживание

Если устройство собрано правильно и из исправных деталей, налаживание сводится лишь к установке уровня образцового напряжения и, если требуется, настройке токов зарядки для пальчиковых и мизинчиковых аккумуляторов.

Для настройки устройства необходимо иметь пальчиковый и мизинчиковый аккумуляторы. Пальчиковый должен быть заряжен до напряжения 1,48 – 1.49 В.

Если зарядного устройства нет, то аккумулятор заряжается этим зарядным устройством до величины напряжения 1,48 – 1.49 В. В процессе зарядки напряжение на аккумуляторе контролируется измерительным прибором. Как только он зарядится до указанной величины, можно приступать к настройке.

Настройка уровня образцового напряжения

При подаче питания на устройство должны загореться светодиоды HL1 и HL2 обоих каналов. В батарейный отсек вставляется пальчиковый аккумулятор, заряженный до напряжения 1,48 – 1,49 В и производится настройка уровня образцового напряжения первого канала.

Вращением движка подстроечного резистора R2 добиваются погасания светодиода HL1. Затем медленным вращением движка в обратную сторону добиваются включения светодиода. Для точности настройки эту операцию повторяют 2 — 3 раза.

Теперь аккумулятор вставляют в отсек второго канала и производят его настройку таким же образом.

Настройка тока зарядки аккумуляторов

Для удобства настройки в процессе монтажа выводы силового транзистора VT3 временно припаивают к плате отрезками монтажного провода длиной 70 — 80 мм. Провод вывода коллектора разрезают пополам и к его концам подключают миллиамперметр с пределом измерения не менее 500 mA.

Переключатель SA2 первого канала переводят в положение «Заряд», а SA1 в положение «260» и на устройство подают питание.

Далее берут разряженный аккумулятор емкостью 2100 — 2850 mA/ч, вставляют в соответствующий бокс и по миллиамперметру контролируют ток зарядки. Если ток находится в пределах 250 — 270 mA, то ничего не делают. Если ток ниже предела, сопротивление резистора R3 увеличивают на несколько десятков Ом, если выше – уменьшают.

Затем переключатель SA1 переводят в положение «110», в соответствующий бокс вставляют разряженный мизинчиковый аккумулятор емкостью 850 — 1100 mA/ч и таким же образом производят настройку зарядного тока резистором R4, чтобы он находился в пределах 100 – 120 mA.

Таким же образом настраивается второй канал. Теперь снимают питание с зарядного устройства и силовой транзистор VT3 впаивают на место как положено.

Настройка тока разрядки аккумуляторов

Осталось проверить и по необходимости настроить ток разрядки.
Питание на устройство не подается. Переключатель первого канала SA2 переводится в положение «Разряд», а цепь эмиттера транзистора VT4 разрывается и в разрыв включается миллиамперметр с пределом измерения не менее 200 mA.

Кнопкой «Пуск» запускается устройство и по миллиамперметру контролируют ток разрядки аккумулятора, который должен быть в пределах 80 — 100 mA. Если разрядный ток выше, то параллельно лампе включают резистор сопротивлением 15 – 47 Ом. Таким же образом настраивается второй канал.

Если возникли вопросы, обязательно посмотрите этот ролик.

Вот и все. Удачи!

1. Б. Степанов, «Радио», 2006г, №5, стр. 34, Продлим «жизнь» Ni-Cd аккумуляторов!
2. В. Косолапов, «Радио», 1999 г, №2, стр. 36, Простое зарядное устройство.
3. А. С. Партин и Л. Партина, «Радиомир», 2007, №11, стр. 13, Автоматическая «разряжалка».
