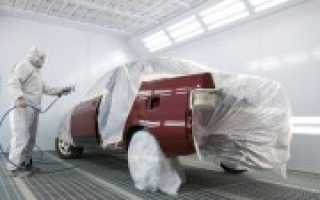

Как сделать малярку своими руками?

Как сделать покрасочную камеру своими руками в гараже

Проведение качественной покраски машины дано не каждому.

В современном мире представлено большое число станций технического обслуживания, в которых предоставляется подобная услуга, однако, это ничуть не гарантия качества.

Несмотря на это большая конкуренция ничуть не сказывается на работе СТО, они могут безответственно выполнять свои задачи, что может негативно сказаться на внешнем виде вашего авто.

Процесс покраски не займет много сил и знаний, главное подобрать качественное оборудование и окрасочную камеру.

Если будут соблюдены все технические нормы и стандарты, ваше авто будет выглядеть прекрасно.

Если вы решили сделать покрасочную камеру, то для экономии средств развернуть все производство можно и в собственном гараже, закупив необходимое оборудование.

Это оказывается совсем не сложным процессом, главное только проявить стремление и идти к своей цели.

Даже высокий уровень конкуренции не пугает работников СТО, и они продолжают безответственно выполнять возложенные на них задачи.

Что предполагает процесс окраски?

Окраска машины проводиться в боксах, которые специально оборудованы для этого дела. Фильтры, теплообменник, вытяжки – все это необходимость для работы покрасочного оборудования.

Принцип работы заключается создание зоны с вентиляцией и включает такие рабочие циклы:

1. Очистка воздуха с применением фильтра от отработанного воздуха и остатков лакокрасочных материалов.
2. Проведение окраски авто.
3. Проведение сушки авто.

Проведение окраски в этих камерах имеет ряд преимуществ. Герметичность гарантирует защиту от попадания пыли, предметов, собирающих пыль.

Конструкция бокса предполагает защиту от падания нежелательных потоков воздуха, сквозняков или пыли. Внутренние поверхности очистить легко, ведь они не требуют особого ухода.

Что в гараже, что в подвале, можно поместить аппаратуру для проведения покрасочных работ. Если не хватает средств, чтобы приобрести готовый бокс, вы всегда можете создать его своими силами.

Множество идей по созданию таких боксов представлены непосредственно авторами. Люди создают такие боксы из различных материалов – дерева, металла, пластика – всего, что есть под руками.

Необходимое оборудование уже закупается в специализированных магазинах. Вентилятор, фильтры, лампы или светильники – все это дополнительные компоненты, необходимые для бокса.

Устройство малярной камеры

Покрасочная камера представляет собой качественно укомплектованное помещение, созданное для производственного процесса – покраски транспорта.

Чтобы провести все покрасочные работы, необходимо продумать все до мелочей. Например, в этом процессе весьма важна вытяжка для покрасочной камеры.

Но это не единственное требование, которое необходимо исполнить. Если рассмотреть поэтапную покраску автомобиля, то можно осознать какие требования не останутся без соблюдения составляющих этапов:

1. Шлифовка кузова, во время этого процесса подразумевает очищение поступающего в камеру воздуха.
2. Окрашивание авто невозможно без очистки воздуха.
3. В процессе сушки воздух должен нагреваться и циркулировать.

Покрасочная камера состоит из закрытого помещения, предполагающего оборудование для покраски сушки, тепло генератора для подогрева воздуха, системы вентиляции и прочими фильтрами.

В помещении должна находиться качественная теплоизоляция с температурным режимом 20-25 градусов без резких перепадов температур.

Освещение должно обеспечивать видимость на рабочем месте, без какого-либо мерцания. Следует сочетать бестеневое освещение и лампы дневного света.

Качество покраски зависит напрямую от вентиляции воздуха, поэтому необходимо оснащение одномоторной и двухмоторной вентиляцией. Первая работает в приоритетном направлении, а вторая на входе и выходе, что более эффективно.

Вентиляция должна располагаться на уровне пола, циркуляция воздуха должна быть по всему периметру. Очистка воздуха не только от пыли, но и масляных известей.

Системы вентиляции воздуха

Вентиляция должна обеспечить равномерную циркуляцию воздуха и избежать наличия мертвых зон. Потолочные и напольные фильтры располагаются вдоль всего помещения.

Главная вентиляция должна обеспечивать вывод воздуха со всех точек, если нет мертвых зон, то воздух обновляется не менее 8-10 раз.

Вентиляционная система должна быть очищена от пыли, которая сказывается на качестве покрытия, а входящий воздух должен быть очищен от паров краски.

Покрасочные камеры представлены двух разновидностей:

1. У одномоторных систем воздух поступает из верхнего короба. За счет поступающего воздуха туман краски снижается к полу и чрез отверстия снизу уходит наружу.
2. Двухмоторные системы укомплектованы моторами, расположенными вверху, снизу же мотор, отвечающий за вытяжку воздуха.

Более эффективный результат могут оказать два мотора. Этот вариант будет стоить дороже, но оправдывает себя. Установка такой системы требует помощи специалистов.

Такой вариант себя оправдывает, если количество машин для покраски много, в противном случае выгоднее осуществить установку одного мотора.

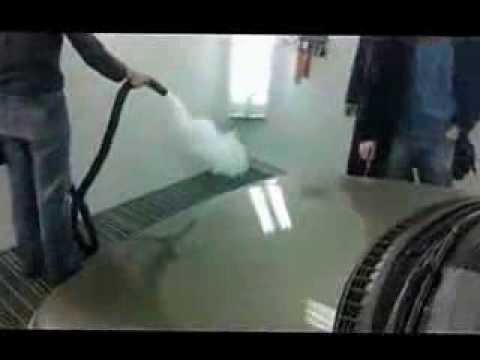

Чтобы вывести воздух с пылью, прорывают траншеи в самом полу. Если пол выполнен из металла, то он уже приподнят, поэтому траншеи проделывать не стоит.

1. Фильтры быстро засоряются, что задерживает воздух, в связи с этим вентиляция должна регулировать поток воздуха.
2. Фильтр должен удобно располагаться, чтобы можно было его вытащить и в любой момент произвести чистку.

Поскольку на качество покраски влияет наличие пыли, ее необходимо свести к минимуму, а значит перед ней необходимо расчистить от хлама помещение, убрать все ковры и тряпки.

Вопросу пожарной безопасности необходимо уделить особое внимание, ведь из-за лакокрасочных материалов регулярно происходят пожары.

В связи с этим для проведения отделки и теплоизоляции должны применяться негорючие материалы. Все вещи, которые расположены внутри не должны быть взрывоопасными.

Если используются электроприборы, то все они должны пройти заземление, а теплообменники стоит укомплектовать термостатами от перегрева. Помещение, в котором будут проводиться лакокрасочные работы, должно быть оборудовано системой пожаротушения.

Осветительное оборудование

Не менее важным фактором для покраски авто является освещение и приборы, которые необходимы для этого. Освещение должно располагаться не только на потолке, но и по стенам покрасочной камеры.

Лампы стоит устанавливать на равномерном расстоянии, перпендикулярно полу. Более экономичными и эффективным окажется освещение с помощью ламп дневного накаливания. На кузове авто будут видны каждые частички.

Многие предпочитают установить светодиодные лампы, которые гарантируют яркий и равномерный свет без мерцания и прочих выходов из строя.

Эти приборы позволяют значительно сэкономить на электроэнергии, ведь они экономичнее дневного света. Малярная камера должна быть максимально освящена, даже самые мелкие пылинки должны быть видны.

Оборудование для окрашивания

Покрасочная камера предполагает использование такого оборудования:

1. Краскопульты бывают нескольких видов — высокого и низкого давления. Для их работы необходим компрессор, а вот приборы низкого давления работают уже не на сжатии.
2. Краскопульты безвоздушного типа бывают электрические и пневматические.
3. Комбинированное оборудование совмещает несколько вариантов, оно весьма эффективное.
4. Механический метод предполагает погружение элементов в краску. Хорошо если детали небольшого размера еще можно так покрасить, а вот уже кузов гораздо сложнее, необходима специализированная конвейерная линия.

Из всех существующих методов самым оптимальным является применение безвоздушного оборудования.

В окрасочной камере из пистолета распыляются частички краски. Размер каждой капли непосредственно зависит от размера и формы сопла, а также самого давления.

К основным преимуществам безвоздушного оборудования стоит отнести:

• Значительно меньшее использование количества лакокрасочных материалов;
• Значительная экономия растворителя, ведь такой вид оборудования легко справляется с густыми смесями.
• С таким оборудованием достаточно установить одномоторную вентиляцию, которая является гарантией качественного покрытия кузова авто.

Если вы постоянно меняете цвет, то такое оборудование точно не подойдет. Его используют для одноразовой покраски в качестве мини покрасочной камеры.

Каждый мастер самостоятельно определяет, какой распылитель использовать, но во время выбора лучше всего проконсультироваться со специалистами.

Оборудование для покраски подбирается с учетом таких критериев как размер бокса и тип вентиляции.

Оборудование для проведения сушки

Как и оборудование для покраски, оборудование для сушки может быть совершенно разным.

Если покраска одноразовая, то вполне достаточно и простой системы, а если это постоянное использование, то без специализированной техники не обойтись:

1. Тепловые генераторы на любом топливе – идеальный вариант для одноразовой покраски. Такое оборудование работает на газе, дизельном топливе или масле.

Существуют модели теплового генератора, которые устанавливают постоянный уровень температуры и поддерживают его.

2. Чтобы сэкономить на электроэнергии и получить качественное просушивание используются не легеменные инфракрасные станки.

С помощью этой системы, возможно, осуществить просушку на этапе грунтовых работ. При этом ускоряется и процесс самого окрашивания, что позволяет мастеру значительно сэкономить время.

После того, как краска на авто обсохнет полностью, ему необходимо дать время отстояться. При этом стоит включить вентиляцию, такими методами можно ускорить высыхание лака и краски.

Стоит выделить несколько дней и только тогда можно быть уверенным, что покрытие полностью затвердеет.

Малярная камера позволит не только освежить вид своего автомобиля, но и если разбираться во всем, вы сможете запустить собственное дело, пригласив сначала на покраску друзей.

Знакомых, а там уже и другие люди подтянуться. Дополнительный источник дохода еще никому никогда не помешал. Вот только не каждый владелец авто может похвастаться наличием собственного гаража, который можно было бы сделать настоящей мастерской.

Стоит отметить, что покрасив свое авто и имея несколько заказав, вы сможете окупить все свои затраты.

Мастера на станции СТО работают не над своим авто, поэтому не будут настолько щепетильны, как вы, поэтому стоит отметить, что порой покраска, проведенная в гараже, оказывается более качественной, чем в автосервисе.

Автовладелец при самостоятельном окрашивании более внимателен, и уж точно никуда не спешит. Кто уже успел открыть собственную камеру для покраски, успел оценить все ее преимущества и больше не может отказаться от этой работы.

Если дефекты проявляются, то их можно устранить сразу же, а значит результат будет блистательным, поэтому свое новое авто другого цвета можно смело демонстрировать друзьям.

Если что-то не так близкие люди никогда не промолчат, а вы сможете на своем опыте снова перекрасить авто.

Как сделать покрасочную камеру своими руками: Обзор +Видео и чертежи: Пошаговая инструкция +Видео

Вопрос о том, как сделать покрасочную камеру своими руками по чертежам приходит на ум сразу же после изучения цен на готовые красильни. Ведь нет же в них ничего сверхъестественного, чего нельзя соорудить самому, где-то из подручных материалов, ну а где-то и прикупив необходимые элементы.

Зато так получится довольно неплохая экономия, которая даст возможность направить большую сумму бюджета в какое — то другое русло, например, в оборудование для покраски или в сам материал.

А это уже прямое вложение в качество будущей услуги. Давайте пошагового рассмотрим вариант создания красильни для автомобилей своими руками.

Покрасочная камера. Общие сведения

С чего нужно начать создание камеры

Требования

Теперь прикинем какими требованиями должна обладать будущая красильня:

1. Для подготовки автомобиля к порошковой покраске нужно отшлифовать его кузов. Значит вентиляция должна справляться с выведением из помещения пыли и подачей свежего воздуха в него из вне;
2. Во избежание отравления работника парами и частицами лакокрасочных материалов в камере должны находится фильтры для воздуха, иногда используют конструкцию с водяной завесой;
3. На этапе сушки свежего покрытия воздух должен постоянно циркулировать и поддерживать определенную температуру.

Коротко о критериях

Собрав вышеописанные критерии заявляем, покрасочная камера должна представлять собой закрытое помещение с системой вентиляции и теплорегуляции, оснащенное фильтрами воздуха и освещением.

• Первая нацелена только на приточное очищение воздуха, она гораздо проще в исполнении, но сильно уступает второй.
• Двухмоторная выполняет очищение как на входе, так и на выходе воздуха, что будет наиболее эффективно. Но и в том и другом случаях воздух должен циркулировать по всему помещению, не оставляя ни одной мертвой зоны.

Для нагрева воздуха обычно используют регулируемую газовую горелку. Элемент нагрева располагают после фильтра и вентилятора.

Здесь очень важно учитывать безопасное расстояние между нагревателем и взрывоопасными веществами и траекторию движения горячего воздуха, во избежание несчастного случая. Нагрев должен автоматически прекращаться в момент выключения вентиляции.

Важно! Пожары в процессе работы с лакокрасочными материалами не редкость, поэтому крайне важно четко продумать пожарную безопасность .

Все отделочные и утепляющие материалы должны быть негорючими, а устройства внутри комнаты быть защищены от взрывов.

Электроприборы иметь заземление , а теплообменники оснащены термостатами, предотвращающими перегрев. Бокс снабжён качественной пожаротушильной системой.

Учитывая переменчивость погоды нашей местности к списку функционала для камеры добавляем еще условие о необходимости хорошей теплоизоляции, которая также подбирается по всем правилам пожарной безопасности. Неплохим выбором здесь будет минеральная вата .

Освещение в идеале должно быть бестеневым и не давать мерцание, иначе могут быть неприятные казусы в работе.

Обязательным в боксе будет наличие пожаротушительного оборудования и специального термостата, обеспечивающего пожарную безопасность.

Пожалуй, это весь минимальный набор нужный для покрасочной камеры, позволяющий начать в ней работу. Конечно если есть желания, то можно добавить ещё и рельсы, и аппарат поднимающий и перемещающий автомобиль, гидравлические корзины, аппараты для сварки и т.д.

Стоимость

В итоге доли бюджета на сооружение покрасочной камеры распределяться приблизительно так:

• 30% уйдет на возведение усиливающего каркаса (его придется сделать даже если камера строится не с нуля),
• 50% займет оборудование системы вентилирования и отопления,
• приспособления для очищения воздуха отнимут не менее 10%,
• оставшиеся 10% стоит пустить на освещение.

Как мы видим совсем без вложений не обойтись, местами потребуется даже достаточно крупные суммы, однако в целом камера собранная самостоятельно будет все-таки более выгодна, чем покупная.

Покрасочный бокс своими руками пошагово

Собрав в список составляющие будущей красильни, следует выполнить необходимые расчеты для каждой системы в отдельности и проверить согласованность их в комплексе. Правильно сделать чертежи и набросать смету.

В целом, план создание покрасочной камеры своими руками будет следующим:

1. Конструкция камеры описывается в чертежах. Здесь должны быть описаны и подсобное помещение, и подполье, и основная комната. Их размеры и конфигурация. Устройство всех необходимых систем, оборудование несколькими выходами;
2. Сооружение камеры. Обустройство подполья, для расположения вытяжной и фильтрационной системы, самого пола, вывод вытяжки наружу, монтаж металлической обрешетки пола;
3. Отделочные работы с применением огнестойких и теплоизолирующих материалов;
4. Монтаж воздухообменной системы;
5. Сбор каркаса потолка из метала и установка верхних труб воздухообмена и потолочного фильтра;

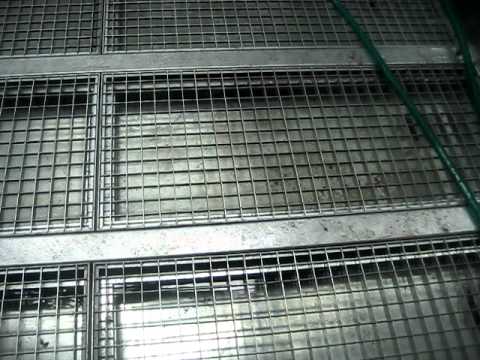

6. Закрепление напольного фильтра под металлической решеткой по всей площади камеры, сборка труб воздуховода;
7. За пределами камеры установка моторов с использованием входных карманных фильтров, монтаж теплогенератора и рекуператора, крепление регулирующих заслонок;
8. Оборудование камеры освещение;
9. Установка пожаротушильного оборудования;
10. Настройка системы автоматического управления с датчиками контроля безопасности.

Описанный план — лишь пример, который позволит сориентироваться в своих действиях.

Совет! Систему воздухообогрева с автоматикой лучше всего купить единым блоком. Так вы обеспечите налаженное функционирование всех режимов камеры без лишних проблем для себя.

Схемы покрасочной камеры

Заключение

Создать покрасочную камеру своими руками не хуже покупной не так просто, как может показаться на первый взгляд, однако это принесет свои плоды в виде весомой экономии.

Установку и настройку этой системы, также, лучше поручить специалисту. Тогда и экономию можно будет назвать разумной, а достоинства самодельной красильни очевидными.

Как организовать своими руками покрасочную камеру?

Правильная покраска автомобиля может проводиться только в боксе, где нет пыли, создана нормальная влажность и отсутствуют сквозняки. Это может быть профессиональный бокс или созданная своими руками простая покрасочная камера. Любые малярные процессы, ремонт кузова машины и подкраска некоторых деталей производятся в условиях помещения с оптимальными факторами. Покрасочная камера своими руками – это достаточно сложный проект. Но если вам необходимо выполнить лишь небольшой объем работы, вполне можно воспользоваться простыми и недорогими технологиями.

В том случае, если вы хотите профессионально красить авто, покрасочная камера должна быть качественной, достаточно объемной и оборудованной всем необходимым для удобной работы. Здесь не должно быть лишних предметов, все помещение следует сделать полностью герметичным и комфортным для выполнения всех необходимых работ. Только так автомобиль будет окрашен качественно, а наложенные слои ЛКП не сойдут вместе с первыми осадками или морозами. Следует более подробно разобраться в вопросе создания такого объекта.

Импровизированный бокс для покраски своего авто

Если вы решили обновить ЛКП в автомобиле или провести кузовной ремонт своими руками, можно подготовить гараж и использовать его в качестве покрасочной камеры. Для этого вам потребуется вынести все лишнее из гаража, посмотреть несколько полезных видео с инструкциями по созданию оптимальных условий. Если гаражное помещение не отапливается, лучше выбрать середину осени или весны, когда температура достаточно высокая. Стоит учесть такие требования:

• обратите внимание на размер – важно, чтобы вокруг автомобиля было место для передвижения при покраске;

• большое значение имеет вытяжка в покрасочной камере своими руками – вентиляция должна быть активной;

• иногда придется подсушить воздух, используя электрические обогреватели керамического или другого типа;

• важно очистить стены, пол и потолок от пыли и всевозможных загрязнений, проследить за отсутствием конденсата;

• заранее следует подготовить все для нормального перемещения по гаражу с пульверизатором в руках.

Вам придется поставить компрессор, а также обзавестись необходимой длиной шлангов. Автомобиль должен полностью помещаться, дверь гаража придется закрыть. Хорошим решением будет установка пылевого фильтра на приточную вентиляцию. Это может быть даже примитивное устройство с низким ценником. Как видите, покрасочная камера своими руками в гараже потребует немало усилий, но может сэкономить вам достаточно много денег.

Организация профессионального бокса для покраски автомобилей

Вы можете посмотреть экспертные видео ролики, изучить чертежи, но так и не понять, как же соорудить покрасочную камеру с необходимыми техническими характеристиками своими руками. Чтобы покрыть краской авто, важно учитывать достаточное количество пространства вокруг машины. Уже на стадии создания чертежей придется планировать все размеры и объемы, учитывая также и коммуникации в помещении. Немаловажными будут следующие аспекты:

1. Вентиляция. Этот момент нередко занимает до половины общего бюджета. Установите качественные промышленные фильтры на входе и на выходе, используйте несколько приточных и вытяжных каналов.
2. Материал отделки интерьера. Это должен быть практичный и гладкий вариант материала, с которого легко смывается свежая краска. Иначе придется постоянно заказывать химическую чистку помещения.
3. Климат-контроль. Эта система должна уметь контролировать температуру и влажность воздуха. Для разных типов краски для автомобилей вам потребуются различные условия окружающей среды.
4. Режим сушки авто после покраски – это значительное повышение температуры на несколько часов, что требует также высокой герметичности и теплоизоляции здания. Иначе расходы на покрасочную камеру будут огромными.

Далеко не всегда даже для специализированных целей учитывают все эти особенности. Автомобили можно красить и в менее современных и дорогих условиях. При этом некоторые элементы можно не покупать в комплексных дорогих устройствах, а выполнить своими руками. Для создания хорошего оборудования вам потребуется приобрести действительно качественные чертежи. Лучшим вариантом будет распланировать строительство отдельно для вашего проекта.

Вентиляция – главные аспекты ввода и вывода воздуха

В покрасочной камере одним из самых важных моментов является вентиляция. Это возможность вводить высушенный воздух в помещение, доводить его до нужной кондиции в плане чистоты. Вентиляция в покрасочной камере своими руками может быть выполнена качественно. Для этого вам потребуется купить надежные материалы и организовать их качественный монтаж. Стоит учесть некоторые специфические моменты:

• в таком объекте для автомобилей важно отсутствие пыли, поэтому вентиляционные отверстия не должны быть открытыми;

• своими руками можно выполнить монтаж, а вот материалы и объекты лучше всего покупать готовые и высокого качества;

• следует организовать такой тип вентиляции, при котором вы сможете регулировать приток и отвод воздуха;

• отличным решением станет установка вентиляторов на все отверстия для проветривания, чтобы контролировать процесс.

Для создания в покрасочной камере должных условий зимой может потребоваться подогрев воздуха для вентиляционных отверстий. Это поможет подавать в помещение уже нагретый и высушенный воздух зимой или осенью. Так автомобиль можно будет покрасить своими руками и не платить за услуги дорогих мастерских. На далеко не всегда это получится сделать с малыми затратами, так что выгоды для начала нужно подсчитать.

Подводим итоги

Существует множество советов о том, как делается камера для покраски авто своими руками. Вы можете прочесть в сети невероятные советы о покраске автомобиля просто на открытом воздухе из баллончика с какими-либо секретными технологиями нанесения краски. Но будьте уверены, что только правильно подготовленный бокс станет действительно эффективным способом обновления или нанесения ЛКП. Ни один другой вариант не сработает столь же качественно и эффективно.

Своими руками нередко можно создать хорошие условия для покраски прямо в вашем гараже. Но не всегда получается произвести все задачи поистине качественно. Поэтому нужно помнить, что профессиональная покрасочная камера является лучшим решением. Недаром крупные компании тратят большие деньги на создание и поддержание оборудования в отличном состоянии. Затраты на покрасочный бокс зависят от того, какие цели вы преследуете. Порой можно обойтись подручными средствами и не потратить лишних денег. Но чаще всего расходы будут довольно большими.

Создание собственной покрасочной камеры

Покраска автомобилей выполняется в специально оборудованных помещениях, в которых установлена хорошая вентиляция и специальное оборудование. Благодаря этому обеспечивается надлежащий воздухообмен и поддерживается необходимая температура. В продаже есть готовые порошковые покрасочные камеры, но их стоимость слишком высокая.

Многих предпринимателей открытие собственного дела по покраске автомобилей отпугивает высокая цена таких помещений. Альтернативным вариантом может стать покрасочная камера своими руками.

Если соблюсти все необходимые нормы и установить необходимое оборудование, то такая камера не уступит покупной, но при этом обойдется намного дешевле.

Для организации такой камеры своими руками подойдет даже самый обыкновенный гараж.

Основные требования для устройства

Если рассмотреть этапы покраски автомобиля, то можно понять, какие требования следует соблюдать при устройстве покрасочной камеры. Он состоит из следующих этапов:

1. Перед покраской кузов автомобиля шлифуется. При этом задача вентиляции состоит как в удалении пыли из покрасочной камеры, так и в очищении поступающего в камеру воздуха извне.
2. Во время окрашивания автомобиля система вентиляции должна обеспечивать очищение воздуха от частиц лака и краски.
3. Во время сушки автомобиля воздух должен нагреваться и циркулировать внутри помещения.

Таким образом, порошковая покрасочная камера состоит из закрытого помещения, предназначенного для покраски и сушки; теплогенератора для подогрева воздуха; системы вентиляции, оснащенной необходимыми фильтрами; освещения.

Схема покрасочной камеры

При устройстве покрасочно-сушильной камеры помещение, в котором оно находится, не должно зависеть от температуры окружающей среды. Таким образом, должна быть выполнена хорошая теплоизоляция. В помещении должна поддерживаться температура около 20-25 градусов, исключив резкие перепады температур.

Особые требования предъявляются к освещению помещения. Оно должно равномерно освещаться полностью и особенно хорошо должно быть освещено рабочее место. Свет должен быть комбинацией бестеневого освещения и ламп дневного света, а также должно отсутствовать какое-либо мерцание.

Качество покраски зависит от качества воздуха в камере, он должен быть достаточно чистым и его давление должно соответствовать нормам.

Покрасочные камеры могут оснащаться одномоторной и двухмоторной вентиляцией. Одномоторная работает лишь на приточное очищение воздуха. Ее легко собрать своими руками. Двухмоторная обеспечивает очищение воздуха на входе и выходе, потому она более эффективна.

В любом случае вентиляция должна находится на уровне пола и обеспечивать циркуляцию воздуха по всему помещению без мертвых зон. Фильтры должны очищать воздух как от пыли, так и от масляных извесей.

Выбор помещения, оборудование и внутренняя отделка

Для покрасочной камеры своими руками подойдет гараж или любое нежилое помещение. Как и при любом строительстве, прежде чем начинать устройство покрасочной камеры, надо сделать чертежи расположения вентиляции, светильников, а также всех необходимых элементов, которые должна содержать порошковая покрасочная камера.

Схема камеры для покраски

Внутреннюю отделку помещения лучше выполнить металлопрофилем. Выгодно экономически использовать панели ПХВ, но они имеют высокую степень горючести. Лучше выполнять отделку, используя негорючие материалы. Аналогично, теплоизоляция своими руками выполняется также негорючим утеплителем, обеспечивая сокращение тепловых потерь.

Устройство основания для камеры может быть выполнено из бетона или металла. Предпочтительнее бетонное, так как оно находится на уровне пола и на него удобно заезжать машиной.

Металлическое основание должно находится на высоте 30-50 см от пола. Это создает неудобство тем, что придется делать своими руками дополнительный въезд для машин. Оба основания обеспечивают хороший воздухообмен, что способствует выводу отработанного воздуха наружу.

Помещение должно оборудоваться герметичной дверью. Для окрашивания стен берется белая порошковая краска. У нее достаточно долгий срок службы и она устойчива к внешним воздействиям.

Желательно окрашивать стены помещения в белый цвет, на ее фоне лучше воспринимаются цвета, что важно при покраске автомобилей.

Помещение для покраски автомобиля должно хорошо освещаться. При этом светильники должны быть расположены не только на потолке, но и на стенах, обеспечивая боковое освещение.

Наилучшим решением для освещения являются лампы дневного света, они достаточно экономичны и не мерцают. Становятся популярными в последнее время светодиодные светильники. Хотя они имеют высокую цену, но окупают себя благодаря имеющимся преимуществам:

• меньше потребляют электроэнергии по сравнению с люминесцентными лампами;
• не требуют замены;
• обладают высоким уровнем безопасности, что немаловажно для порошковой покрасочной камеры;
• обеспечивают яркое и ровное освещение.

Чтобы освещать нижнюю часть машин, можно пользоваться переносными лампами или размещать внизу помещения по стенам светильники, защитив их от случайных повреждений.

Для принятия решения об оснащении окрасочно-сушильной камеры специальным сушильным оборудованием, надо определиться, какое количество машин будет постоянно красится. Если предполагается небольшой поток, то можно обойтись воздушной сушкой и установкой теплогенератора.

Если же ожидается большой поток транспортных средств, то лучшим вариантом является использование инфракрасных ламп. Они потребляют мало энергии, поэтому выгодны с экономической точки зрения. Обеспечивают высокую скорость сушки и качество лакокрасочного покрытия после высыхания.

Порошковая покрасочная камера может быть оборудована комнатой для автомаляров, которая должна примыкать к окрашечно-сушильной камере. Эта комната предназначена для отдыха мастеров, где они могут переодеться, принять пищу.

Желательно, чтобы она имела окно, выходящее в покрасочную камеру. Для этого делается соответствующее отверстие и вставляется в него стеклопакет. Через окно мастера могут наблюдать за сушкой автомобиля и быстро реагировать на любые внештатные ситуации.

Организация вентиляционной системы

Вентиляционная система должна обеспечивать равномерное поступление чистого воздуха по всему помещению. При проектировании надо строить систему вентиляции своими руками так, чтобы не не было мертвых зон.

Поэтому потолочные и напольные фильтры располагают по всей ширине помещения. Порошковая покрасочная камера должна оснащаться вытяжной системой вентиляции с запорной и регулирующей арматурой, которую располагают в подпольном пространстве.

Организация вентиляционной системы

Приточная вентиляция должна обеспечивать вывод воздуха со всех точек помещения, особенно в зоне покраски автомобиля. Если нет мертвых зон, то за час работы при окрашивании автомобиля воздух в помещении должен обновляться не менее 8-10 раз.

Система вентиляции должна быть обязательно оснащена фильтрами. Приточный воздух должен очищается от пыли, которая влияет на качество покрытия, а выходящий воздух в идеале должен очищаться от паров краски. По способу организации системы вентиляции покрасочные камеры могут быть двух типов:

Вентиляция одномоторной покрасочной камеры

• одномоторные, в которых воздух под давлением поступает из верхнего короба вентиляции.Благодаря давлению поступающего воздуха туман краски опускается вниз и выводится через половые отверстия наружу;
• двухмоторные, которые оснащены как нагнетающим мотором, расположенным вверху, так и мотором, вытягивающим воздух, находящимся внизу.

Естественно, более эффективным является наличие двух моторов. Но этот вариант обходится дороже и сложнее в установке. Он оправдывается при большом количестве обслуживаемых автомобилей, поэтому выгодней установить один мотор.

Очищают поступающий воздух от пыли фильтры тонкой очистки. Для вывода воздух из помещения предназначены траншеи, которые сделаны в полу.

В двухмоторных камерах в них помещают второй мотор для принудительной вытяжки отработанного воздуха. Если пол металлический, то он уже приподнят, поэтому траншеи делать не надо.

Вентиляция двухмоторной покрасочной камеры

Лаки, пыль и краски быстро засоряют фильтры, что замедляет циркуляцию воздуха в окрасочно-сушильной камере, поэтому вентиляция должна иметь возможность регулировки потока воздуха. Кроме того, чистка фильтров не должна занимать много времени, они должны быть удобно расположены.

На качество покраски большое влияние имеет наличие пыли, поэтому ее количество надо свести к минимуму. Из гаража, где производится покраска должен быть убран весь хлам, который способен накапливать пыль: различные тряпки и ковровые изделия.

Пожары при работе с лакокрасочными материалами случаются довольно часто, поэтому особое внимание должно быть уделено пожарной безопасности. Для отделки и теплоизоляции должны использоваться негорючие материалы. Все устройства, находящиеся в помещении должны быть взрывозащищены. Электроприборы должны быть заземлены.

Теплообменники должны иметь защитные термостаты от перегрева. Помещение, где проводятся лакокрасочные работы, должно быть оборудовано системой пожаротушения.

Как сделать покрасочную камеру своими руками

Перекрасить свою машину очень не просто. Важно соблюдать технологию, которая представляет собой множество сложностей и нюансов. Кроме того, необходимо обеспечить все необходимые условия, чтобы краска легла ровно и имела все условия для быстрого высыхания. Для этого нужна специальная камера. Сегодня вы узнаете, как конструируется покрасочная камера своими руками.

Какие задачи она выполняет

Красить машину нужно не просто в гараже, а специально подготовленном месте. Под этим подразумевается особая камера, которая обеспечивает выполнение следующих условий и функций:

1. Очистка уличного воздуха от пыли, нагретого воздуха, а также от остатков краски и неприятного запаха.
2. Покраска автомобиля. Тут важно понимать, что для работы все равно понадобится воздух, который затягивается внутрь помещения, нагревается до 20 градусов, а затем вытягивается на улицу.
3. Высыхание краски. Сушка лакокрасочного покрытия – это очень длительный процесс, который должен проводиться в самых благоприятных условиях. Для этого нужно очистить воздух и подать его при температуре 60 градусов Цельсия.

Покрасочная камера имеет огромное количество преимуществ, среди которых – это полное отсутствие пыли, которая препятствует нормальной покраске. Конструкция воздушных притоков обеспечивает нормальную подачу воздуху и полностью его очищает. Помимо этого, в камере не должно быть сквозняков, что достигается уникальной системе перекрытий. Конечно, стоит такое удовольствие очень дорого, но если есть желание, то можно соорудить такую камеру самостоятельно, а также профессионально заниматься покраской машин.

Способы постройки и чертежи

Чертежи вы можете скачать тут
Перед тем, как организовать такую камеру, необходимо учесть, что она состоит из следующих элементов: рабочего помещения, воздухоотвода, воздухозаборника, специальных фильтров, нагревательного оборудования и системы управления режимами. Следующий этап – это выполнение двух условий: подбор помещения, отделка стен, а также обустройство систем освещения и вентиляции.
Если говорить о помещении, то, пожалуй, самый распространенный вариант – это переделка старого гаража. Помимо этого, можно использовать и другое нежилое помещение, даже в котором отсутствует отопление. Наличие последнего фактора вообще необязательно, но системы нагревания воздуха в камере должны быть.

Бетонный гараж идеально подходит для покрасочной камеры. Дело в том, что он имеет стены, которые находятся на одном уровне с полом. Это значит, что въезд в него будет удобным, а обмен воздуха не будет затруднен. Если вы хотите использовать металлический гараж, то его нужно поставить внутри бетонного помещения и приподнять над землей на 30 сантиметров. При этом, въезд будет обеспечиваться по специальному мостику. Отделать стены рекомендуется пластиковой вагонкой.

Вторым по значимости вопросом является задача по созданию хорошего освещения. Стоит учитывать, что обычных потолочных ламп здесь будет недостаточно. Автомобиль должен хорошо освещаться практически со всех сторон. Это значит, что светильники нужно равномерно распределить, как по потолку, так и по стенам. В качестве источника света хорошо применяются светодиодные или люминисцентные лампы. Лампы накаливания в этом случае не подходят.
Что касается вентиляции, то тут дела обстоят намного сложнее. Это очень сложная система, которая действительно потребует от вас «золотых рук». Главная проблема помещения, в котором осуществляется покраска автомобиля – это наличие выделения паров растворителя, а также мелких частиц краски. Все это влияет не только на органы дыхания человека, но еще создает плохие условия для окрашиваемой поверхности.

Система воздухообмена в камере должна быть обязательно приточно-вытяжной. Нагнетание воздуха осуществляется при помощи электрического насоса. Помимо единственного притока воздуха, необходимо сделать несколько вытяжек.

Система должна обеспечить забор уличного воздуха, его фильтрование, а также циркуляцию по помещению перед тем, как начнется окраска. Во время работы покрасочного оборудования воздух должен прогреваться до 20 градусов Цельсия, а туман, вызванный частицами краски необходимо удалять через специальные отверстия в полу камеры. Другой режим системы вентиляции – сушка. В этом случае, воздух должен подаваться нагретым до температуры 60 градусов Цельсия.

Обустройство бокса для покраски лежит за вами. Располагать оборудование вы должны так, как считаете удобным. Многие мастера вовсе хранят его совсем в другом месте, а затем просто заносят перед началом работ.

Посмотрите видео по теме
