Как сделать щеколду на калитку своими руками?

Делаем запор на калитку самостоятельно

Калитка является частью ограждения цель которого не допустить посторонних на ваш участок. Следовательно она должна закрываться. Запор должен быть таким, чтобы не только она сама не открывалась, но и обеспечивал надёжность, и эстетичность. Разновидностей и способов запора достаточно много. Рассмотрим некоторые из них и расскажем, как сделать своими руками.

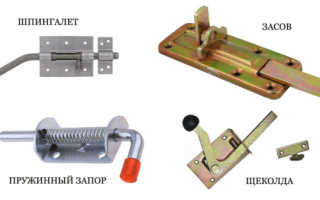

Виды запоров на калитку

Виды запоров

В продаже представлено множество замков для уличной калитки, каждый из которых имеет свои особенности, например:

Шпингалеты.
Пружинные засовы.
Щеколды.

Ещё в продаже можно найти электрозащёлки на калитку. Имеющие достаточный уровень безопасности и надёжности.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

Самозакрывающаяся щеколда на калитку.
Запирающее устройство для калитки со щеколдой и верёвкой.
Пружинный запор.
Потайной замок.
Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
Привариваем посередине сваркой к ней болт под крепление защёлки.
Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
Крепим к основной запирающей пластине ручку для открывания.
Зафиксировать готовую щеколду на калиточной дверце.
Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
Привариваем упор на запирающий прут, который будет играть и роль ручки.
При монтаже двустороннего шпингалета делаем всё на пластине.
К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
Делаем крепление на калитке под запор.
Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

Обрезается кусок стального прута длиной 20–25 см.
Согните его под прямым углом 5–10 см от края.
По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
Пластина, являющаяся основанием для механизма, приваривается к забору.
На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Разновидности запоров

Помимо описанных выше разновидностей, для самостоятельного изготовления пригодны следующие типы запирающих механизмов:

Винтовой запор

Потайной замок. С помощью специального ключа приводится в движение поворотный шестерённый механизм, обеспечивающий открытие и закрытие двери.

Калиточный запор со щеколдой, шнуром во внутренней части. При монтаже используется щеколда, в затворе которой есть отверстие с закреплённым в ней шнуром. Второй конец шнура размещается в доступном для использования месте на внешней стороне. Чтобы открыть калитку, требуется потянуть за него.

Выдвижной шестерёнчатый засов

При самостоятельном изготовлении того или иного типа запирающего механизма требуется внимательно изучить особенности их конструкции.

Особенности и разновидности автоматических запирающих механизмов

При отсутствии даже минимального опыта и знаний в изготовлении калиточных запоров лучше приобрести готовое устройство в магазине. В продаже можно найти как простые замки, так и для функционирования которых необходим электрический ток. У некоторых имеется возможность дистанционного открытия и закрытия.

Электронный накладной замок с возможностью открывания ключом

Электромеханические устройства сочетают в себе механические и электронные компоненты. Сделать такой замок своими руками без навыков в электрике невозможно. Функционирование основывается на работе электромагнита. Выглядит он как накладной замок, а открытие производится с использованием магнитного ключа или кода.

Но чаще всего для открытия запирающего механизма при входе прикладывается ключ-таблетка, электронная карта или вводится код. При отключении электричества дверца может быть открыта изнутри отводом запора или если предусмотрено, то использованием обыкновенного металлического ключа.

К преимуществам электромеханических замков можно отнести удобство эксплуатации, высокую стойкость к взлому, возможность комбинирования с домофоном, наличие звукового сигнала.

Как сделать защелку на калитку

Калитка чаще всего выполняет роль декоративного элемента. Защелка для калитки не будет лишней в любом случае. В принципе любую калитку в заборе можно перемахнуть. Но без простейшего запора она выглядит непрезентабельно. Во двор могут совершенно свободно проходить люди и домашние животные.

Подборка различных видов защелок на калитку

Виды защелок для калитки

Лет 100 назад в деревнях на калитку накидывали хомут из проволоки, цепи или из простой веревки. Это было знаком того, что хозяев в это время нет дома. Кое-где этот способ используется и в наши дни, но все чаще устанавливают на калитку более функциональные устройства. Они предназначены сначала для защиты, а уж потом для декора. В продаже можно найти множество простых и сложных устройств.

Калитку своими руками можно оборудовать любым из них.
Но гораздо интереснее проявить собственную смекалку и выполнить запор оригинальной конструкции своими руками. Это может быть электромагнитная защелка, простейшая горизонтальная или вертикальная щеколда с секретом.

Конструкция простой горизонтальной щеколды для калитки

пластины из металла;
стержни с ушками;
пружинки небольшого размера;
слесарные тиски;
ножовка для металла;
напильники;
молоток слесарный;
гаечные ключи;
отвертки;
шуруповерт;
сварочный аппарат;
электрическая дрель.

Вернуться к оглавлению

Вертушок

Рассмотрим некоторые приспособления. Самый простой запор — это так называемый вертушок.

Так выглядит простой вертушок для калитки

Недостаток такого запора заключается в его креплении к столбу. Прибитая вертушка держится на столбе очень хорошо, но поворачивается туго. Если ослабить крепление к столбу, возможно самопроизвольное проворачивание и последующее открытие калитки. Это вполне может случиться при дуновении ветра, при неосторожном толчке. Исправить эту ситуацию можно с помощью пружинки.

Самодельная защелка на калитку

Щеколда

Щеколда — следующий тип запора. Это довольно эффективное устройство не видно снаружи. Сделать ее очень просто в домашних условиях собственными руками.

На створке двери намечается место установки щеколды.
Она делается из куска трубы диаметром около дюйма и длиной 50 см. Размеры эти не точные. Труба закапывается в землю.
В нее опускается стальной штырь меньшего диаметра, загнутый в виде буквы Г.
К нему можно сделать тягу из проволоки или из лески, с помощью которой открывать защелку.
Для работы без отказов нужно смазывать движущиеся детали маслом, особенно зимой.

Читать еще: Как сделать лазерный резак своими руками?

Вернуться к оглавлению

Другие системы запоров для калитки

В последнее время на дачах повсеместно принято устанавливать звуковые системы, которые подают громкий сигнал в случае проникновения посторонних лиц на территорию. Окна, двери, створки ворот оснащаются чувствительными приборами, реагирующими на любые возможные попытки нарушения их целостности. Такие анализаторы можно устанавливать и на входную калитку. Громкие звуки известят хозяев и всю округу о пришествии посторонних.

Но даже при таких хитроумных системах нужны и традиционные крючки и засовы. На дачах до наших дней широко используются обыкновенные крючки. Это приспособление легко установить.

Чертеж с размерами для изготовления щеколды для калитки

проволоку диаметром 4-5 мм;
плоскогубцы;
слесарный молоток.

Плоскогубцами проволока изгибается по месту расположения крючка. Предварительно ее можно обжечь на открытом огне. Даже каленая проволока будет гнуться, если место сгиба нагреть до красного цвета. После выгибания проволоки готовое изделие снова можно закалить. Для этого нагреть его до достижения малинового цвета, после чего сразу окунуть в холодную воду. Форму и изгибы изделие может иметь самые разные в зависимости от места установки.

Небольшая по размерам щеколда делается из подручных материалов. Это может быть полоса стали, деревянные или другие бруски. Защелка своим просверленным концом крепится к створке калитки.

К ее средней части прикрепляют бечевку, конец которой протягивают сквозь полотно и оставляют в удобном для пользования месте. Для открывания калитки нужно просто потянуть за бечевку. Для закрытия ничего делать не надо. Защелка сработает автоматически. Также можно сделать электромеханический замок. Он может работать совместно с домофоном и с другими системами. На калитке установить ее очень просто. Управление на расстоянии, дистанционное.

Запоры для гаража и сарая

Подобные запоры устанавливаются и на створках гаражных ворот. Двустворчатые распашные ворота с калиткой, врезанной в створку, могут закрываться на вертушку большого размера. Приобрести такой запор невозможно ни в каком магазине. Его можно сделать только своими руками. Для изготовления нужно взять брусок из дерева или из металла.

Толщина его — 50 мм. Ширина может составлять 100-150 мм. Длина должна быть такой, чтобы перекрыть большую часть обеих створок.

Крепится такое приспособление на одной из створок. При закрытии створок и переводе запора в горизонтальное положение происходит закрытие их. Внизу и вверху можно дополнительно установить вертикальные запоры в виде буквы Г.

Пример самодельной защелки для сарая

Заключение

Красивые ворота являются лицом двора или гаража. Но их красота — это далеко не самое главное. Гораздо более важным является защита территории от непрошенных гостей. Этим свойством могут обладать различные защелки для калиток. Если ручка служит для открывания и закрывания створок свободных дверей, то защелки способны закрыть ворота и защитить содержимое внутри гаража или двора.

Оригинальная защелка для садовой калитки

Из подручных материалов при умении нетрудно соорудить различные системы запоров для ворот и калиток. Они, в отличие от использования механических средств, не требуют ключей или иных приспособлений. Это очень удобно: подошел, открыл и зашел. Приспособления могут иметь внешний вид вертикальных задвижек, горизонтальных устройств, комбинации нескольких видов систем.

Как сделать засов на калитку своими руками?

Чтобы во двор не заходили посторонние, на калитки ставят разные типы запоров. Сделать засов на калитку своими руками несложно, можно использовать как покупные конструкции, так и изготовить их самостоятельно.

Как и чем закрывать калитку?

Для невысоких заборчиков на дачных участках лучше всего использовать простейшие варианты крючков, вертушек и шпингалетов. Такие запоры делают не столько для безопасности, сколько для аккуратного вида ограды. Хлопающая на ветру калитка быстрее изнашивается и создает впечатление заброшенности дома.

В капитальных ограждениях из бетона, кирпича или высоких кованых секций ворота и калитки служат для предотвращения проникновения людей на территорию. В частном домовладении или на охраняемом предприятии для запоров применяют сложные механические и даже электронные устройства. В декоративном заборе на дверцу часто ставят замок с оригинальной накладкой и функцией самозащелкивания. В отличие от замков, защелка на калитку не требует применения ключа для открывания и является механическим запорным устройством.

Виды запорных конструкций

Модели самодельных и покупных запоров настолько многочисленны, что определиться с выбором бывает непросто. Выбрать разновидность накладного запора помогает предназначение устройства: от работы механизма зависит и способ его применения в дверце забора или на воротах.

По направлению монтажа

Установка запорного элемента может производиться вертикально и горизонтально. Поэтому все конструкции подразделяют по направлению их монтажа:

Вертикальные задвижки ставят на ворота, чтобы предотвратить их открывание снаружи. Чаще всего такие запоры располагают парами: вверху и внизу створки. При закрывании стержень механизма входит в отверстие на верхней и нижней перекладине короба ворот. Садовые калитки оснастить такой задвижкой сложнее — они не имеют верхней планки. Но и врезанную в ворота дверцу закрывать на подобную задвижку неудобно: ее нельзя закрыть и открыть снаружи. Но для фиксации калиток на ночь можно использовать такой запор только в их нижней части.
Горизонтальные конструкции ставят так, что запорный стержень перемещается параллельно земле и закрывает калитку, удерживая ее сбоку. Для фиксации засова применяется скоба или ушко на боковой стойке короба, с противоположной петлям стороны. Подобные конструкции иногда делают так, чтобы их можно было открыть или закрыть снаружи. К горизонтальному типу относят и вертушки, и щеколды, которые фиксируют дверь сбоку, но при открывании перемещаются в вертикальной плоскости.

По функционированию механизма

В магазинах хозтоваров можно приобрести и простые, и сложные механизмы, установка которых иногда требует помощи специалиста. К ним относят электромагнитные замки и кодовые устройства, которые отпирают только при помощи магнитного ключа или набором комбинации цифр. Их невозможно сделать самостоятельно и даже при установке или ремонте рекомендуется вызывать мастера.

Более простые механические устройства делят на следующие разновидности:

Замки с ригелями. Накладные или врезные конструкции, которые открываются ключом или поворотной ручкой. При этом в движение приводится сложный механизм, который сдвигает запорные стержни. Они фиксируются в скобе или выемке на коробе дверцы. Установить такие замки можно своими руками.
Сдвижные конструкции (шпингалеты). Изготавливаются из плоской или круглой в сечении подвижной части, кожуха для нее с выемками для фиксации в открытом или закрытом положении и скобы для установки на боковине короба. Последняя деталь служит для удержания двери на месте в закрытом положении.
Вертушки. Устанавливаются на коробе и имеют вид небольшого крутящегося бруска. При приведении его в горизонтальное положение торцевая часть заходит на боковину калитки на 3-4 см и фиксирует ее, прижимая к раме. Для открывания брусок переводят в вертикальное положение.
Шлагбаумы. Отличаются от вертушек тем, что закреплены не посередине, а ближе к 1 торцу и установлены на створке. Для запирания нужна открытая сверху скоба, в которую заходит щеколда. Открыть такой запор можно снаружи, прикрепив к подвижной части шнур или поворотную ручку.
Крючки. Несложный внутренний запор, изготавливаемый из жесткой проволоки. Для фиксации калитки язычок крюка опускают в отверстие кольца. Подвижную часть крепят как на коробе, так и на створке. Колечко для фиксации ставят на противоположной части притвора.

Как изготавливается засов для калитки своими руками?

Сделать засов своими руками можно и из металла, и из дерева. Если нет возможности использовать сварочный аппарат, закрепить металлические части конструкции можно болтами или саморезами даже на металлической калитке.

Для самостоятельной сборки запора для калитки потребуются инструменты и материалы:

ножовка по дереву или металлу;
дрель;
измерительные инструменты;
деревянные бруски или металлические прутки, обрезки водопроводных труб и пр.;
декоративная фурнитура при необходимости.

Вертушка

Для изготовления вертушки берут небольшой деревянный брусок (длина около 10 см, но при необходимости может быть и больше). В середине его плоской стороны просверлить отверстие. Через это отверстие нужно вбить гвоздь или вкрутить шуруп в столбик калитки.

Вертушку устанавливают с той стороны, в которую открывается калитка. Дополнительных фиксаторов для устройства не требуется.

Шлагбаум

Вырезать из полосового металла или дерева подвижную часть запирающего устройства С таким расчетом, чтобы оно заходило на столбик или коробку примерно на 10 см. При этом часть, расположенная на дверце, должна быть примерно в 2 раза больше. Часто такие устройства делают длиной в ½ ширины калитки.

Читать еще: Как переделать инвертор в полуавтомат своими руками?

На краю полосы просверлить отверстие. В него нужно вставить саморез и ввернуть его в каркас калитки. Вариант запора: просверлить калитку насквозь и снаружи установить поворотную ручку, а ее штырь жестко соединить со шлагбаумом. При повороте ручки щеколда поднимется.

На столбике ставят скобу. Ей нужно придать скошенную вверху форму. При закрывании калитки щеколда будет скользить по наклонной части и самостоятельно опадет в выемку, запирая дверь.Открыть снаружи ее можно поворотом ручки или при помощи шнура, закрепленного на свободном конце щеколды: его выводят на внешнюю сторону калитки.

Шпингалет

Простейшую оконную задвижку проще купить в готовом виде, но можно сделать и своими руками из прутка и 3-4 колец. Пруток согнуть в виде буквы Г. На створку прикрепить 2 кольца (отрезок трубы, большая гайка и т. п.). Вставить в них пруток, перевести его в положение для открытой калитки и закрепить на штыре стопор, препятствующий выходу из колец (приварить кусок прутка или др.). На столбе установить 1-2 кольца, в которые должен войти конец штыря при запирании дверцы.

Засов с запорным механизмом

Изготавливается по такому же принципу, что и шпингалет, но дополнительно оборудуется 2 ушками: 1 на подвижной части, 1 на неподвижных кольцах. В закрытом положении отверстия в ушках должны совпадать. В них можно будет продеть дужку замка и зафиксировать запорную конструкцию.

Со щеколдой

Вертикальный запор на калитку своими руками делают по принципу щеколды-шпингалета. Располагают его на створке, выравнивая нижний конец штыря с кромкой калитки в открытом положении. Закрыв створку, определить место, куда опустится пруток при запирании щеколды. А этом месте вбить в почву или залить в бетон отрезок трубы, диаметром больше прута. При запирании ворот и опускании щеколды конец штыря надежно фиксируется в пороге под створкой. Чтобы не спотыкаться при движении через калитку, трубку нужно углубить заподлицо.

Таким же способом изготавливают запор для верхней части ворот или большой калитки, над которой есть перекладина короба. Трубку в этом случае вставляют в балку над местом выхода прутка.

Как сделать защелку на калитку своими руками – самодельные запоры

Подборка различных видов защелок на калитку

Калитки обустраивают и в воротах гаражей и сараев. Там запор нужен обязательно.

Виды защелок для калитки

Калитку своими руками можно оборудовать любым из них.
Но гораздо интереснее проявить собственную смекалку и выполнить запор оригинальной конструкции своими руками. Это может быть электромагнитная защелка, простейшая горизонтальная или вертикальная щеколда с секретом.

Конструкция простой горизонтальной щеколды для калитки

Все они не требуют ключей и достаточно эффективно выполняют свои функции. Для работы нужны некоторые инструменты. Для создания разных схем пригодятся:

пластины из металла;
стержни с ушками;
пружинки небольшого размера;
слесарные тиски;
ножовка для металла;
напильники;
молоток слесарный;
гаечные ключи;
отвертки;
шуруповерт;
сварочный аппарат;
электрическая дрель.

Вертушок

Рассмотрим некоторые приспособления. Самый простой запор — это так называемый вертушок.

Так выглядит простой вертушок для калитки

Самодельная защелка на калитку

Ее диаметр чуть больше диаметра гвоздя или крепежного болта. Ее нужно надеть между столбом и вертушкой.

Щеколда

На створке двери намечается место установки щеколды.
Она делается из куска трубы диаметром около дюйма и длиной 50 см. Размеры эти не точные. Труба закапывается в землю.
В нее опускается стальной штырь меньшего диаметра, загнутый в виде буквы Г.
К нему можно сделать тягу из проволоки или из лески, с помощью которой открывать защелку.
Для работы без отказов нужно смазывать движущиеся детали маслом, особенно зимой.

Другие системы запоров для калитки

Чертеж с размерами для изготовления щеколды для калитки

Изготовление его тоже не представляет сложностей. Для изготовления нужно приготовить:

проволоку диаметром 4-5 мм;
плоскогубцы;
слесарный молоток.

Запоры для гаража и сарая

Толщина его — 50 мм. Ширина может составлять 100-150 мм. Длина должна быть такой, чтобы перекрыть большую часть обеих створок.

Пример самодельной защелки для сарая

Ворота гаражные и входные во двор можно оборудовать и другими системами. Можно комбинировать их друг с другом и получать совершенно непредсказуемые результаты. Круглой формы ручка снаружи может являться частью запора. Но далеко не каждому пришельцу может дойти до сознания мысль о том, что ее нужно повернуть вокруг своей оси. Можно оснастить ворота и привычными замками с разными типами секретности.

Заключение

Оригинальная защелка для садовой калитки

Любой применяемый запор должен быть прочным и надежным. В магазинах можно выбрать и приобрести практически любую конструкцию. Установить ее своими руками не очень трудно. Но можно применить свою смекалку и выдумку.

Читать еще: Как сделать плазморез своими руками?

Для изготовления в домашних условиях используются деревянные и металлические брусья и бруски небольшого размера, гвозди различного размера и проволока, отрезки Часто применяются куски бечевки, небольшие пружинки, шайбы. Для предохранения металлических деталей от коррозии их обрабатывают грунтовкой и покрывают краской.

Как Сделать Щеколду На Калитку Своими Руками Без Сварки Видео

Что может понадобиться?

Современные умельцы уверяют, что изготовить засовы или замки, предназначенные для закрывания калитки частного дома, можно из любого материала. Однако наиболее эффективными показали себя металл и дерево. При выборе металлических запоров для фиксации конструкции можно использовать сварочный аппарат. Если таковой отсутствует, металлические элементы крепятся при помощи болтов или саморезов. Но чтобы собрать запор, мастеру потребуется ряд некоторых инструментов и материалов.

Прежде всего, это ножовка по дереву или металлу. Все зависит от того, какой материал выбран для изготовления замка. Не менее важной является дрель, благодаря которой удается быстро и плотно закрутить соединительные элементы механизмов. Не стоит забывать, что потребуется ряд вспомогательных инструментов. В данном случае речь идет о тисках, плоскогубцах, отвертках.

Как видно, никаких специфических инструментов и материалов для создания простейшего запорного механизма не требуется. Все необходимое присутствует в строительном ящичке каждого мужчины. При необходимости можно будет использовать декоративную фурнитуру. В основном ее используют для оформления потайных замков.

Изготовление щеколды

Щеколда является простейшим запорным механизмом уличного размещения, практически незаметным для посторонних людей. Но, несмотря на свою простоту, они зарекомендовали себя как наиболее эффективные запорные конструкции, не требующие применения ключей. А главное, изготовить щеколду для калитки своими руками совсем несложно. Но для начала необходимо произвести разметку полотна ворот и обозначить маркером место, где будет располагаться основание механизма и крепеж.

В выбранном месте в землю забивается полуметровая труба дюймового диаметра.
Над трубой приваривается или прикручивается щеколда, представленная в виде железного прута с отверстием под фиксируемый на калитке трос, который будет играть роль удаленной ручки.
Трос необходимо протянуть от калитки в удобное для владельца дома место. При подтягивании троса щеколда приподнимается, соответственно, посетитель может войти на территорию.

Чтобы замок для запирания ворот служил верой и правдой своим владельцам в любое время года, движущий элемент запора необходимо периодически смазывать трансформаторным маслом. Еще один способ защиты металлических элементов предполагает своевременную покраску. Тем самым удается избежать возникновения коррозии.

Схема сборки других запоров

На сегодняшний день существует несколько разновидностей засовов, изготовить которые можно своими руками, используя минимум материалов и инструментов. Однако прежде чем разбираться с существующими схемами сборки запорных механизмов, необходимо разобраться, как классифицируются замки по типу крепежа и конструкционным особенностям.

Горизонтальные засовы. Внешне они напоминают самые обычные щеколды. Отличаются крупными размерами. У них также имеется внешняя часть, фиксирующие петли и движимый прут, изготавливаемый исключительно из металла. В обиходе такие системы закрывания называют шпингалетами. Представляемая разновидность засовов рассчитана на монтаж в верхних частях воротин.

Вертикальные засовы. По внешним признакам очень похожи на замки горизонтального типа. Однако отличаются по способу крепления. Устанавливать вертикальные замки рекомендуется в верхней или в средней части ворот.

Дополнительные засовы. В данном случае речь идет о запорных конструкциях, устанавливаемых не внутри двора, а с уличной стороны. С точки зрения безопасности, ставить только один дополнительный замок не рекомендуется. Именно поэтому с тыльной стороны должен стоять либо вертикальный, либо горизонтальный засов.

Разобравшись с разновидностями запорных механизмов, предлагается рассмотреть несколько замков, получивших огромную популярность у дачников и владельцев частных домов. Одним из таких является засов-вертушка. Как и другие замки, их можно изготовить своими руками, главное – придерживаться некоторых рекомендаций. Прежде чем приступать к изготовлению вертушки, требуется составить схему, благодаря которой удастся определить требуемый размер элементов механизма.

Если нет желания чертить на бумаге план, можно воспользоваться проектом, имеющим стандартную размерность. Потребуется планка с размерами 4,5 на 10 см. Длина этой планки не должна быть меньше 2 м. В качестве основного материала можно использовать металл или дерево. Когда все элементы будущего замка будут подготовлены, можно приступать к основной работе.

На левую створку необходимо закрутить болт 10-ку. Расстояние от края воротины до точки фиксации болта должно быть не больше 10 см. После установки необходимо проверить, чтобы болт свободно прокручивался. После на него надеваются несколько шайб.
Со стороны дверного полотна устанавливается фиксатор, где закрепляется планка. Необходимо проверить, чтобы эта планка легко прокручивалась в пазу.
На правой створке ворот требуется закрепить рейку, так, чтобы она слегка выступала за край воротины.

Осталось только испробовать механизм закрывания в действии. Не менее востребованным вариантом защиты дачных участков и частных домов является запор для распашных ворот, изготовленных из профнастила. Основной механизм замка крепится к раме из профильной трубы или к металлическому уголку. Профильная труба, конечно, отличается надежностью, но при этом не имеет привлекательного внешнего вида. Железные уголки, напротив, выглядят более симпатично, но в плане прочности и жесткости оставляют желать лучшего.

Процесс установки запора для распашных ворот начинается с расчета требуемых деталей и выбора места для замка. На двустворчатых воротах необходимо устанавливать засовы на каждом полотне. Из инструментов потребуются дрель и сварка, болгарка и тиски, пассатижи и отвертки, ключи и рулетка. Подготовив инструментарий, можно начинать работу.

На раме отмечается точка, где задумано расположить засов. Там же должна стоять отметка длины прута и точка заглубления в грунт.
Подготавливаются два одинаковых стержня. К их верхней части привариваются короткие штыри, благодаря которым облегчается подъем и спуск механизма.
К каркасной части створок необходимо приварить железные кольца, через которые будут проходить пруты.
Чуть выше на крючок крепится зацепка, куда будут подвешиваться пруты. В противном случае они будут мешать открыванию ворот.

Осталось проверить, как работает механизм. Владельцы частных домов не жалеют простые механизмы открывания. Они предпочитают ставить секретные замки с хитрым двусторонним механизмом. А самодельную задвижку применяют, только находясь дома.

Типа «крючок»

Замки типа «крючок» являются самыми популярными и востребованными механизмами, которыми пользовались наши предки. Устройство незатейливое, для его изготовления не требуются какие-либо специальные навыки и знания. В качестве основного материала крючкового замка подойдет прочный железный прут. Однако согнуть его плоскогубцами, а уж тем более руками невозможно. Поэтому придется использовать небольшую хитрость – огонь.

Прут следует ухватить плоскогубцами. Участок, где будет располагаться сгиб, стоит подставить под открытый огонь. Держать до тех пор, пока железо не станет красным. Как только материал накалился, берутся другие плоскогубцы, и железо загибается до необходимой формы. После придания кончику округлости крючок необходимо еще немного подержать над огнем, после чего резко опустить в ледяную воду.

По аналогичной схеме проделывается изгиб второго прута. Ему необходимо придать кольцеобразную форму. Следующий этап предполагает монтаж элементов замка. Изначально берется округлая петля и фиксируется на створку. Далее к установленной части запора цепляется крючок, после чего натягивается и крепится на опоре. Остается лишь покрыть металл краской или лаком.

Механический

Мало кто задумывался, но механический засов можно не покупать в магазине, а сделать самостоятельно. С процессом его создания сможет справиться любой человек. Но прежде чем приступать к изготовлению замка, необходимо понять, что готовая конструкция будет относиться к горизонтальной разновидности засовов.

Для работы потребуется запастись небольшим набором инструментов, а точнее, молотком, ножовкой, сваркой, дрелью, шуруповертом и крепежными деталями. Из материалов понадобится пружинка, металлическая пластина и прут. Собрав набор для работы, можно приступать к созданию замка.

Для начала необходимо приварить к металлической пластинке 2 держателя, выгнутые в форму скоб и столько же упоров. Упоры должны отличаться по диаметру стержня и находиться на небольшом расстоянии друг от друга. Сам держатель, который будет стоять со стороны створки, должен быть в несколько раз шире.
К центральной части подготовленного стержня в перпендикулярном положении приваривается небольшой прут. Он будет играть роль захватываемой ручки. На стержень также приваривается фиксатор для пружины.
Стержень с пружиной вводится в каркас, после чего конструкция закрепляется саморезами или сваркой. С противоположной стороны засова на столбе опоры делается отверстие для вхождения стержня.

Работает представленный вариант механического замка по следующему принципу. Человек подтягивает ручку. За счет воздействия пружины замок открывается и также закрывается. Для большего удобства пользования с другой стороны на кончик стержня следует приварить петлю для канатика, которая будет выходить на улицу.

Потянув за него, вы откроете замок.

голоса

Рейтинг статьи
