Как сделать рейсмус из электрорубанка своими руками?

Самодельный рейсмус из электрорубанка своими руками

Рейсмус является одним из самых необходимых инструментов для обработки дерева. При помощи его строгается ровная плоскость с заданной толщиной, то есть выравнивается поверхность материала для распилки. Приобрести этот строгальный станок можно как в готовом виде, так и изготовить самостоятельно. Покупка готового оборудования обойдётся достаточно дорого, поэтому прибегать к этому варианту стоит только в том случае, если планируется использовать его для обработки деревянных деталей на заказ. Для обычной бытовой работы подойдёт и вручную изготовленный инструмент.

Самодельный рейсмус из электрорубанка

Изготавливается фуговальный станок по дереву своими руками из электрорубанка, он является основной составляющей инструмента. Непосредственно им и строгается пиломатериал. Не стоит переживать за работоспособность вручную изготовленного механизма — как показывает практика, качество изделий не сильно снижается при использовании такого станка, в сравнении с покупным оборудованием.

Для начала необходимо определиться с размером деталей, которые планируют создавать на будущем инструменте. В соответствии с выбранными размерами уже выбираются и размеры самого станка. Определяются ширина и высота корпуса оборудования, длина шпильки, длина направляющих рейсмуса.

Что понадобится для изготовления самодельного рейсмуса своими руками:

Незанятый ручной электрорубанок.
Чертежи рейсмуса из электрорубанка своими руками.
Фанера и бруски для сборки корпуса оборудования, как материал для сборки корпуса.
Небольшое количество свободного времени.

Лучше всего будет составить собственный чертёж, ориентируясь на конкретные особенности как имеющегося электрорубанка, так и деталей, которые будут изготавливаться при помощи настольного фуганочного станка. Можно, конечно, следовать уже готовому чертежу, но это уже более сложная задача.

Шпильки и направляющие

Потом нужно правильно определить расположение шпильки, с помощью которой рейсмус будет подниматься и опускаться. От того, насколько удачно она будет расположена, напрямую зависит эффективность будущего станка в работе над деталями.

Например, можно расположить её в самой середине корпусной части инструмента, что делается довольно часто неопытными мастерами. Но это далеко не самый лучший вариант, так как не обеспечивает удобство в работе, а также не дает надёжную и лёгкую фиксацию. В идеале, для того, чтобы никаких особых трудностей при работе с инструментом не возникало, нужно расположить шпильку между передней и задней ручкой инструмента.

Чтобы обеспечить шпильке необходимую мобильность, на верхней крышке рейсмуса, переделываемого из рубанка, устанавливается подшипник качения. На среднюю пластину устанавливается гайка — с её помощью высота расположения рейсмуса становится легко регулируемой, с небольшим шагом и повышенной точностью.

Направляющие станка способствуют эффективности и точности при обработке заготовок. Делаются они из самых обыкновенных деревянных брусков, на которые не уйдёт слишком много средств. По длине они должны быть чуть-чуть больше, чем деталь, для которой предназначаются, то есть нужно выполнять их не прямо по длине заготовок, а оставлять небольшой запас.

Помимо всего прочего, нижняя плоскость разметочного станка должна быть устроена так, чтобы по ходу работы она могла находиться параллельно к его ножам. Так можно будет достичь максимальной точности при обработке той или иной детали.

Если же она будет находиться под электрорубанком, добиться этой точности окажется не так-то просто, и эффективность инструмента будет не такой, как ожидалось. Но если все сделано правильно, станки, устроенные по такому принципу, порадуют мастера.

Рейсмусовые станки по дереву

Любому мастеру нужна инструкция по изготовлению таких устройств, как самодельные рейсмусовые станки по дереву. Сделать этот механизм не очень сложно. Первым делом нужно взять лист фанеры длиной 500 м и шириной 400 мм, толщиной не менее 15 мм. Он послужит основой будущего устройства. Затем из другого куска фанеры той же толщины изготавливаются подставки для электрорубанка, и они крепятся к основе. Закрепляются они шурупами к тыльной стороне листа фанеры. Туда же устанавливается и электрорубанок.

Потом под рейсмусный электрорубанок устанавливается платформа, в центре которой необходимо проделать отверстие. Отверстие это вырезается лобзиком прямо по форме электроприбора, а сам прибор закрепляется на нем шурупами.

Далее, собирается приводной механизм и ставится на основную платформу. С его помощью она опускается и поднимается. В каждом из четырех углов основы, на которой уже установлен электрорубанок, монтируются винты с крупной резьбой. С их помощью можно регулировать толщину материала, подвергающегося обработке.

Меры безопасности

Чтобы уберечь себя от травм в процессе работы с электроинструментом, не помешает ознакомиться с кое-какими правилами безопасной эксплуатации. Помимо прочего, соблюдение мер предосторожности поможет продлить срок использования самодельного станка.

Прежде чем в очередной раз включить инструмент, необходимо убедиться в том, что его проводка не оголена, а все элементы зафиксированы должным образом.
При обрезке заготовок обязательно использование защитных очков.
При обработке грубых деталей руки необходимо держать в перчатках.
Нельзя допускать каких-либо дефектов и повреждений на поверхности шпилек и ножей. Иначе они должны быть немедленно заменены на новые.
Не допускать попадания металлических компонентов на поверхности обрабатываемых деталей. Это гвозди, винты и саморезы. Есть риск получить травму при работе с инструментом, а также можно окончательно вывести его из рабочего состояния.

Инструкция: Как сделать рейсмус из электрорубанка своими руками

При столярных работах важно соблюдать точные параметры деталей, ровность срезов. Вручную добиться этого сложно, и оптимальным решением будет использования для этой цели рейсмуса. Он обеспечит оптимальную точность проводимых работ и снятия стружки.

Назначение и виды рейсмусовых станков
Устройство и схема работы
Изготовление строгательного станка
Необходимые материалы и оборудование
Пошаговая инструкция
Правила безопасности

Назначение и виды рейсмусовых станков

Рейсмусовый станок – это инструмент, который позволяет выполнить идеально ровные, точные линии. Это позволяет избежать неровностей и рваных контуров, которые нередко возникают при нанесении разметки вручную. Притом необязательно покупать это инструмент в специализированном магазине – его можно изготовить самостоятельно из электрорубанка. Острое лезвие обеспечивает абсолютную точность без каких-либо ошибок или помех. В том случае, если понадобятся ножи разного типа, сменить один на другой будет очень легко (и получить стружку нужных параметров).

Однако стоит помнить о том, что перед применением рейсмуса следует обработать дерево на фуговальном станке. Для работы с полимерами подойдут лишь рейсмусы с обрезиненными вальцами. Что до обработки мелких деталей и тонкой работы, то здесь самодельный рейсмус неудобен.

Существует две основных разновидностей рейсмусов:

С одним ножевым валом. Самый простой и бюджетный вариант, подходящий для рейсмусования только с одной стороны.
С двумя валами. В этом случае валы расположены на столе и над столом. Подходят для крупных работ, а потому часто используется в строительстве частных домов.

Первый вариант часто используется при изготовлении отдельных деталей, а второй – в строительстве и при изготовлении масштабных заготовок. Самодельный, сделанный из электрорубанка станок обычно применяют для изготовления не слишком габаритных конструкций.

Устройство и схема работы

Рейсмусовый станок состоит из следующих основных деталей:

горизонтальный стол для обработки различных деревянных деталей и изделий (или основа из листа фанеры, как в самодельном варианте);
рабочий обрабатывающий ножевой вал. Один – в односторонней конструкции и два – в двухсторонней;
прижимные валики, отвечающие за подачу детали к ножевому валу;
платформа, регулирующая высоту стола;
предохранитель, препятствующий выпадению заготовки из станка. Риск выпадения существует в том случае, если обрабатываются детали разной толщины. В этом случае изделие меньшей толщины ударится о нож и выскочит из станка. Чтобы этого не произошло, устанавливается специальное предохранительное устройство.

Работает все так: включенный электрорубанок начинает вращать ножевой вал. Деревянная деталь помещается в зазор и подается сначала на нижние, а потом на верхние валики. Верхний передний валик – рифленый. За счет этого он захватывает деталь и передает ее на ножевой вал. При это направляющие надежно фиксируют заготовку и предотвращают ее выпадание. После того, как изделие смещается с задней направляющей, в переднюю уже передается следующая заготовка. И так пока не будут обработаны все детали.

Читать еще: Как делать украшения из серебра своими руками?

Изготовление строгательного станка

Как уже было сказано, рейсмусовый станок можно сделать собственноручно. Самый распространенный вариант – на основе электрорубанка.

Необходимые материалы и оборудование

Для того, чтобы изготовить своими руками рейсмус при помощи электрорубанка, понадобятся такие материалы и инструменты:

электрорубанок;
лист фанеры толщиной 1-1,5 см
штанга;
бруски деревянные;
фанера 10-15 мм;
колодки;
фиксаторы;
шпильки.

Также стоит запастись шурупами, винтами с шестеренками, измерительной планкой (подойдет обычная линейка, в том числе и пластиковая) и ручкой управления.

Пошаговая инструкция

Даже при наличии минимального опыта вполне возможно собрать самодельный рейсмусовый станок из электрорубанка и вспомогательных материалов. Действовать надо так:

В качестве основы будет использоваться фанера толщиной в 1,5 см. Размеры основания должны составлять 50 на 40 см.
Затем надо прикрепить к основе крепление подставки для инструмента. Подставки будут изготавливаться из такой же фанеры. Крепится все при помощи шурупов.
На следующем этапе делается платформа под электрорубанок с отверстием посредине. Важно, чтобы размеры отверстия точно соответствовали размерам инструмента, поэтому лучше воспользоваться лобзиком. Инструмент крепится зажимами и шурупами.
Теперь необходимо собрать резьбовые винты. Они будут обеспечивать движение платформы вверх-вниз. В каждом углу основы, на которой установлен электрорубанок, надо прикрепить винт с крупной резьбой. Это позволит регулировать толщину стружки, снимаемой с заготовки.
На следующем шаге платформа монтируется на подставки, изготовленные из той же фанеры толщиной 1,5 мм. На них ставят верхнюю часть рейсмусового станка вместе с закрепленным на платформе рубанком. Крепится все это при помощи шурупов. На этом же этапе надо грамотно проложить электропроводку. Важно, чтобы кабель не повреждался во время работы станка.
Далее монтируется ручка для регулировки и управления. Ею регулируется платформа. Ручку монтируют на один из винтов с резьбой при помощи гаек с шайбами. Чтобы электрорубанок был надежно закреплен и не падал, нужно проделать отверстие в одном из винтов и тщательно закрутить гайку, на которой держится крепеж. Это обеспечит надежную фиксацию и предотвратит смещение инструмента с платформы.
На финальном этапе работ устанавливается стрелка-индикатор и специальная мерная планка. Это обязательный этап, ведь именно с ее помощью измеряется толщина обрабатываемых деталей. Изготовить планку легко – сойдет обычная школьная линейка. Стрелку же можно сделать из небольшого листа жести.

На этом изготовление рейсмусового станка из электрорубанка можно считать завершенным. Однако перед началом основных работ надо произвести первичную настройку и отладку. Также необходимо после окончания работ тщательно очистить и смазать все детали, и время от времени следить за заточкой лезвий.

Еще один более простой вариант:

Правила безопасности

Для обеспечения безопасности при работы на самодельном рейсмусе необходимо проверять ножевые валы перед началом работы, проверить их положение, степень заточки, наличие ограждения. Недопустимо обрабатывать на станке изделия, чья длина не превышает расстояние между валами – это небезопасно.

Важно! Во избежание травм категорические нельзя производить настройку, очистку или ремонт во время работы инструмента. Для этого его необходимо предварительно выключить.

Правильная подача заготовок – торец в торец. Важно также не оставлять “запас” по ширине стола, а использовать всю ширину. Если подать деталь неправильно, возможно выпадение детали из станка.

Обязательно следует надевать защитные очки перед началом работы. Это предотвратит возможные травмы глаз.

Если сборка самодельного рейсмусового станка была выполнена правильно, а также при соблюдении мер безопасности, работа на таком станке ничем не будет отличаться от работы с инструментом, купленном в готовом виде. Главное – тщательно ознакомиться с инструкцией и внимательно выполнять каждый этап работ.

Рейсмусовый станок выполненный своими руками из электрорубанка, другие варианты конструкции

Мало кого в детстве оставляло равнодушным первое посещение столярной мастерской. Непередаваемый запах свежей древесной стружки, чистота и гладкость только что простроганной доски, пушистость опилок – это место, где с помощью рейсмусового станка происходило волшебное превращение нескольких корявых досок с колючей поверхностью от торчащих волокон в изящную табуретку.

Результатом работы рейсмуса являлся идеально ровный пиломатериал, который годился для изготовления многого такого интересного и красивого.

Конструкция и разновидности рейсмусовых станков

Конечно, рейсмусовый станок был не единственным в той мастерской. А многие из этих мастерских и вовсе не могли похвастаться такой роскошью. Но циркулярная пила, зачастую собранная на одном валу с барабаном фуговального станка, почти всегда имелась. И тогда несложное приспособление, позволяющее контролировать равномерность прижима заготовки к поверхности рабочего стола, приближало фуговальный станок по своему функционалу к рейсмусовому, что в умелых руках обеспечивало почти одинаковый результат, хотя и несколько белее затратный и по работе, и по времени.

Мы так подробно здесь об этом рассказываем, чтобы была понятнее основная тема статьи – изготовление рейсмусового (рейсмусного) станка своими руками. Ведь главная его задача: прострогать погонажный деревянный материал с одинаковой толщиной. А несколько последовательных операций строгания на фуговальном станке с таким прижимным приспособлением, этот результат обеспечит.

Но, чем же оснащен настоящий рейсмус?

Рейсмусовый станок имеет:

рабочий стол;
рабочий вал (1 или 2), два – для одновременной обработки двух поверхностей заготовки или один – для обработки заготовки с одной стороны;
валки для прижима и протяжки заготовки (пару сверху или две – сверху и снизу), с электрическим или ручным приводом;
систему регулировки высоты стола;
систему защиты от обратного хода заготовки.

В варианте доработки фуговального станка, часть из перечисленных систем отсутствует. Но также, промышленно выпускаются станки двойного назначения – фуговально-рейсмусовые.

В них под рабочим столом для фугования располагается регулируемый по высоте рабочий стол рейсмуса. Обработка заготовки осуществляется тем же барабаном с ножами, что и фугование. При этом обрабатывается только верхняя ее часть. Во время работы станка в качестве рейсмусового, верхняя часть станка закрывается защитной накладкой, во избежание получения травмы.

Иногда вместо барабана с ножами устанавливается широкая фреза.

Принципиальная схема работы рейсмусового станка

Для чего делать рейсмусовый станок своими руками?

Схема работы большинству домашних мастеров должна быть понятна и без визуализации, но для простоты понимания задач по самостоятельному изготовлению рейсмуса – лишней не будет.

Мотиваций для самостоятельного изготовления любого оборудования – две:

стремление к самореализации;
стремление к экономии.

Все остальные – вытекают из перечисленных. А сэкономить можно много чего:

в первую очередь – деньги за счет упразднения вспомогательных функций, без которых в условиях домашней мастерской вполне можно обойтись;
во вторую – электроэнергию за счет уменьшения числа электроприводов;
в третью – место в мастерской за счет оптимизации и подгонки размеров.

Если говорить о полноценном рейсмусовом станке то, исходя из объемного чертежа, расположенного ниже, его составляющие можно свести к следующему списку:

электропривод от электромотора мощностью 1,5 – 2,5 кВт на двухножевой барабан, вращающийся со скоростью 5 – 10 тыс.об/мин;
ручная цепная регулировка уровня рабочего стола;
ручная цепная спаренная подача заготовки двумя протяжными прижимными валиками.

Но концепцию своего рейсмуса принимаете вы сами. Рассмотрим 3 подхода к реализации идеи самостоятельного изготовления рейсмусового станка.

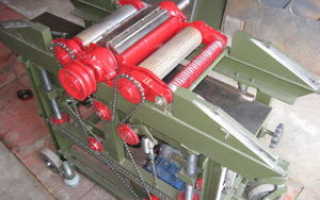

Высокотехнологичный метод изготовления рейсмусового станка

Автор этого самодельного рейсмусового станка решил не экономить на технологическом оснащении создаваемого оборудования и максимально электрифицировать все процессы.

Здесь 3 самостоятельных электропривода, которые:

приводят в действие режущий барабан,
являются протяжно-прижимными валиками,
регулируют положение рабочего стола.

Крутящий момент на барабан передается при помощи клиноременной передачи, а в двух оставшихся вариантах – цепной. Причем, равномерность прижима валиков регулируется взаимосвязанными подпружиненными промежуточными звездочками, хотя на наш взгляд, такая система не позволит все-таки избежать некоторого временного прослабления цепи в момент схода заготовки с подающего валика.

Натяжка цепи привода регулировки высоты рабочего стола осуществляется двумя жестко закрепляемыми звездочками.

Подобный подход, очевидно, может быть оправдан наличием у вас гибкого минипроизводства с большим числом операций перенастройки оборудования. Хотя и здесь некоторые схемы можно было бы упростить. К примеру – вот так:

Такой станок не получится дешевым, а обилие достаточно сложных узлов будет требовать постоянного технического обслуживания. Но, видимо, это именно тот случай, когда на первом плане оказалось именно стремление к самореализации, ведь за аналогичные деньги вполне можно было бы найти б/у рейсмусовый станок и, слегка подремонтировав его, обеспечить решение тех же задач.

Читать еще: Как просверлить отверстие в рессоре своими руками?

Рейсмусовый станок из электрорубанка выполненый своими руками

Именно такой подход к решению большинства заданий для рейсмуса, которые возникают в условиях домашней мастерской, нам кажется наиболее интересным.

В первую очередь, этот интерес базируется на минимальных доработках уже существующего инструмента для выполнения работы дорогостоящего оборудования с практически тем же результатом.

Установив электрорубанок на платформу с изменяющейся высотой, мы получаем почти тот же рейсмус. Правда, в нем регулируется не положение рабочего стола, а положение рабочего инструмента по отношению к обрабатываемой заготовке, но суть процесса от этого не меняется. Роль стола здесь выполняет ровная мощная доска с ограничителями ширины по бокам. Они же служат местом крепления основного узла. Но прежде поговорим именно о нем.

На рубанке заднюю опорную пластину мы поменяем на самодельную из ОСП или фанеры, толщиной, обеспечивающей одинаковый уровень с передней пластиной, регулирующей необходимый зазор (1 – 3 мм) для снятия стружки. Ширина ее должна соответствовать ширине нашего импровизированного рабочего стола.

По бокам этой пластины прикручиваются рейки для крепления ножек, высоту которых диктует исключительно здравый смысл. Очевидно что, исходя из стандартной ширины ножей рубанка в 82 мм, толщина обрабатываемых заготовок не должна быть больше 100 мм, поэтому расстояние между осями креплений ножек можно взять равным 110 – 120 мм. Соответственно, их общая длина будет колебаться от 140 до 160 мм при ширине от 35 мм и толщине не менее 10 мм. Крепление ножек осуществляется строго на одинаковом расстоянии от края бруска.

Самодельный рейсмус из электрорубанка своими руками

Самодельный рейсмус из электрорубанка

Что понадобится для изготовления самодельного рейсмуса своими руками:

Незанятый ручной электрорубанок.
Чертежи рейсмуса из электрорубанка своими руками.
Фанера и бруски для сборки корпуса оборудования, как материал для сборки корпуса.
Небольшое количество свободного времени.

Лучше всего будет составить собственный чертёж, ориентируясь на конкретные особенности как имеющегося электрорубанка, так и деталей, которые будут изготавливаться при помощи настольного фуганочного станка. Можно, конечно, следовать уже готовому чертежу, но это уже более сложная задача.

Шпильки и направляющие

Потом нужно правильно определить расположение шпильки, с помощью которой рейсмус будет подниматься и опускаться. От того, насколько удачно она будет расположена, напрямую зависит эффективность будущего станка в работе над деталями.

Помимо всего прочего, нижняя плоскость разметочного станка должна быть устроена так, чтобы по ходу работы она могла находиться параллельно к его ножам. Так можно будет достичь максимальной точности при обработке той или иной детали.

Если же она будет находиться под электрорубанком, добиться этой точности окажется не так-то просто, и эффективность инструмента будет не такой, как ожидалось. Но если все сделано правильно, станки, устроенные по такому принципу, порадуют мастера.

Рейсмусовые станки по дереву

Любому мастеру нужна инструкция по изготовлению таких устройств, как самодельные рейсмусовые станки по дереву. Сделать этот механизм не очень сложно. Первым делом нужно взять лист фанеры длиной 500 м и шириной 400 мм, толщиной не менее 15 мм. Он послужит основой будущего устройства. Затем из другого куска фанеры той же толщины изготавливаются подставки для электрорубанка, и они крепятся к основе. Закрепляются они шурупами к тыльной стороне листа фанеры. Туда же устанавливается и электрорубанок.

Далее, собирается приводной механизм и ставится на основную платформу. С его помощью она опускается и поднимается. В каждом из четырех углов основы, на которой уже установлен электрорубанок, монтируются винты с крупной резьбой. С их помощью можно регулировать толщину материала, подвергающегося обработке.

Меры безопасности

Чтобы уберечь себя от травм в процессе работы с электроинструментом, не помешает ознакомиться с кое-какими правилами безопасной эксплуатации. Помимо прочего, соблюдение мер предосторожности поможет продлить срок использования самодельного станка.

Прежде чем в очередной раз включить инструмент, необходимо убедиться в том, что его проводка не оголена, а все элементы зафиксированы должным образом.
При обрезке заготовок обязательно использование защитных очков.
При обработке грубых деталей руки необходимо держать в перчатках.
Нельзя допускать каких-либо дефектов и повреждений на поверхности шпилек и ножей. Иначе они должны быть немедленно заменены на новые.
Не допускать попадания металлических компонентов на поверхности обрабатываемых деталей. Это гвозди, винты и саморезы. Есть риск получить травму при работе с инструментом, а также можно окончательно вывести его из рабочего состояния.

Самодельные станки из электрорубанка

В домашних условиях можно самостоятельно сделать из электрорубанка рейсмус либо фуганок. Они облегчат и ускорят работу с деревянными заготовками. С помощью самодельных станков можно будет обстругивать и подгонять по толщине пиломатериалы, а также выполнять чистовую обработку поверхностей и некоторые другие операции. Простейшим вариантом является использование электрического рубанка, который можно закреплять к станочной станине в перевернутом виде. У таких моделей преобразование в рейсмусовый либо фуговальный станки предусмотрено их конструкцией. В других случаях понадобится делать специальные крепления для надежной фиксации инструмента в рабочем положении.

Рейсмус из электрического рубанка

Рейсмусовый станок – это деревообрабатывающее оборудование, с помощью которого обстругивают ровные плоскости пиломатериала до достижения нужной толщины заготовок. При этом обрабатывают только заранее подготовленные (отфугованные) доски либо брусья.

Подготовка материалов и рабочих инструментов

Различных вариантов создания конструкций, позволяющих переделать электрорубанок в рейсмусовое оборудование достаточно много. Чтобы сделать в домашних условиях сравнительно простой самодельный станок потребуются следующие инструменты и материалы:

шуруповерт с набором бит;
угольник или уголок столяра;
рулетка или простая линейка;
отвертки с разными наконечниками;
гаечные ключи;
электрический рубанок;
электролобзик либо пила ручная по дереву;
фанера с толщиной листа от 1,5 см;
длинные винты с крупной резьбой (4 штуки);
велосипедная цепь и четыре приводные звездочки для нее;
деревянные бруски (2,5 на 2,5 см) и планки (1,5×1,5 см);
гайки, имеющие резьбу М14;
шайбы подходящих размеров;
шурупы 25 на 100 мм.

Электрорубанок будет служить в качестве основного механизма создаваемого станка. Шурупы можно заменить аналогичными по размерам саморезами по дереву.

Алгоритм изготовления

Упростить процесс создания рейсмусового инструмента из электрорубанка помогут чертежи и схемы, но легче его сделать по фотографиям. Изготавливают оборудование в такой последовательности.

Читать еще: Как собрать пескоструй своими руками?

Вырезают из листа фанеры прямоугольный фрагмент, имеющий длину 50 см, а ширину – 40 см.
На нем собирают подставки для электрического рубанка, закрепленного на рабочей платформе, из кусков фанеры, которые закрепляют друг с другом саморезами либо шурупами.
Создают рабочую платформу для установки на нее электрорубанка. Для этого электролобзиком вырезают в приготовленном прямоугольном куске фанеры проем по форме используемого электроинструмента (как показано на фотографии ниже).
Используя специальные зажимы, которые часто идут в комплекте с электрическим рубанком, а также шурупы, фиксируют этот инструмент к рабочей платформе.
На основе с помощью винтов монтируют приводной механизм, который и будет обеспечивать ее подъемы и опускания. По углам платформы устанавливают резьбовые винты со звездочками.
Применяя шурупы, выполняют установку основы-платформы на сделанную для нее подставку.
В удобном месте к длинному винту прикрепляют ручку управления положением рейсмуса с помощью гаек с шайбами.
Устанавливают измерительную планку (отрезок линейки) и указательную стрелку.
Производят настройку и испытания созданного приспособления.

Созданную конструкцию устанавливают на ровную поверхность. Для фиксации к верстаку либо столу понадобиться применять подходящие крепления.

Наличие приводного механизма обеспечивает возможность выставления требуемой толщины обрабатываемых заготовок.

При сборке станка своими руками следует зафиксировать питающий электроинструмент кабель так, чтобы он не мешал при работе, и провод случайно не был поврежден. Чтобы надежно зафиксировать сам электрорубанок на рабочей площадке, рекомендуется использовать болты с гайками.

Измерительная линейка является обязательным конструктивным элементом создаваемого самодельного рейсмуса. С ее помощью устанавливают толщину пиломатериала, который планируется обрабатывать. В качестве планки подойдет отрезок пластмассовой, деревянной либо металлической линейки длиной 8 см. Из аналогичных материалов можно сделать также стрелку-указатель.

Сборка фуговального станка на базе электролобзика

Фуговальный станок предназначен, чтобы снимать с поверхности древесины имеющиеся неровности. Рабочий процесс представляет собой при этом одностороннее строгание пиломатериалов по плоскости. Также можно снимать под различными углами фаски. Благодаря обработке на данном оборудовании брусья или доски становятся гладкими.

Конструкция у фуговального агрегата более простая, чем у рейсмусового аналога. Это позволяет самостоятельно собрать установку, используя доступные материалы.

Порядок изготовления фуганка

Чтобы сделать строгальный станок для обработки заготовок небольших размеров, понадобится электрический рубанок, который можно закреплять в стационарном положении. Основанием создаваемого агрегата может служить фрагмент из фанеры, МДФ либо ДСП. Достаточно куска размером 50 на 35 см. Толщина используемого листового материала должна быть более 2 см.

Собирают инструмент для фугования, выполняя действия в такой последовательности:

вырезают из имеющегося листового материала основание под станок;
к нему с помощью саморезов либо винтов прикрепляют упор для заготовки под углом строго в девяносто градусов (для его выставления пользуются угольником);

устанавливают ребра, которые будут обеспечивать жесткость упора;
к основе с помощью болтов М8 и гаек крепят электрический рубанок.

Перед закреплением упора вырезают в нем отверстие под патрубок и для охлаждения электродвигателя инструмента.

Если необходимо строгать заготовки больших размеров, то достаточно увеличить размеры создаваемого агрегата. При этом получится конструкция, как на фотографиях далее.

Кроме рассмотренного варианта из электрорубанка, фуговальное оборудование можно собрать и в другом исполнении. Практическая реализация подобных конструкций зависит от имеющихся у домашнего мастера под рукой материалов и творческих способностей. Как сделать самодельные фуговальные агрегаты других конструкций, показано в следующих видеороликах:

Изготовление подставки для электрорубанка

Работая с электрическим рубанком постоянно, рекомендуется иметь специальную подставку, которая подойдет для его хранения и установки инструмента на нее сразу после выключения.

Использование такого приспособления особенно актуально при работе с мощными, тяжелыми электрическими рубанками.

Необходимость специальной подставки обусловлена тем, что металлический барабан с лезвиями после отключения питающего напряжения от электродвигателя инструмента останавливается не сразу, а через некоторое время (примерно 6 секунд). Весь этот период он еще движется по инерции. От массивности барабана и мощности используемого оборудования зависит сама инерционная продолжительность вращения. При этом ставить подошвой на стол или верстак электроинструмент нельзя, потому что можно не только повредить их поверхности, но и получить травму.

Чтобы все время, пока барабан останавливается, не держать в руках инструмент, нужно использовать подставку специальной конструкции. Главным элементом является паз шириной примерно 8 см, а глубиной 0,6 см. Он необходим, чтобы барабан свободно вращался до полной своей остановки. Точность расположения поставленного на подставку электрического рубанка (когда лезвия находятся над вырезанным пазом) обеспечивается наличием переднего упора из планки.

Ширина паза и расстояние от его переднего края до упора определяются размерами используемой в работе модели электроинструмента.

Необходимые инструменты и материалы

Чтобы сделать подставку самостоятельно, потребуются следующие инструменты:

электрический лобзик, оснащенный пилкой для вырезания фигур;
шуруповерт с набором бит;
дрель со сверлами по металлу 3 и 4 мм диаметром;
шило;
пила ручная по дереву с мелкими зубьями;
линейка или рулетка;
угольник;
карандаш либо маркер;
фреза по дереву сферической формы;
бумага наждачная;
стамеска (достаточно с 3-4 сантиметровой шириной наконечника).

Для создания конструкции потребуются такие материалы:

кусок доски длиной до 1 м, толщиной 20 мм, а шириной 140 мм;
шурупы по дереву – 2 штуки 4 на 45 мм;
планка из дерева шириной 30 мм, толщиной 20 мм, а длиной 140 мм;
4 самореза с большими шляпками 4 на 15 мм.

Все инструменты и материалы рекомендуется приготовить заранее перед изготовлением подставки, чтобы не отвлекаться по мелочам в процессе работы.

Последовательность создания

При изготовлении подставки под электрический рубанок действуют по следующему алгоритму:

Отрезают от доски пилой или электролобзиком фрагмент 50 см длиной.
По схеме, приведенной выше, размечают планку с доской.
Сверлят под шурупы (по нанесенным в нужных точках отметкам) отверстия, предназначенные для фиксации упора.
Примеряют используемую модель электрического рубанка к подготовленной заготовке основания подставки, отмечая по расположению барабана инструмента будущее размещение паза.
По разметке вырезают пилкой паз, делая его шириной примерно на 4 см большей, чем данный параметр у прорези под барабан. Надпилы производят по краям и в центре.
Стамеской удаляют древесину из паза и зачищают его.
Отпиливают электролобзиком лишнее от заготовки.
С помощью шурупов закрепляют передний упор. По краям закручивают 4 самореза, которые будут служить «ножками» подставки.
Наждачной бумагой шлифуют сделанную подставку, чтобы убрать шероховатости.

Положение подставки регулируется при помощи саморезов.

Закончив работу, следует убедиться, что паз сделан нужной ширины и глубины: для этого достаточно просто поставить электроинструмент сверху подставки и посмотреть сбоку на расположение барабана. При необходимости понадобится углубить либо расширить паз.

После выключения (когда барабан еще продолжает вращаться) инструмент ставят следующим способом:

вначале опирают передний край подошвы рубанка в упор;
только затем опускают электроинструмент на подставку.

Изготовление подставки не требует особых затрат времени, труда и денежных средств. Но такое приспособление облегчает работу.

Сделанные самостоятельно из электрорубанка рейсмусы и фуганки обходятся значительно дешевле своих заводских аналогов, но их функциональные возможности уступают фирменному оборудованию. Впрочем, их вполне достаточно для выполнения основных операций, для которых предназначены данные устройства. Практическое использование самодельных станков заметно ускоряет обработку дерева, улучшает ее точность и качество по сравнению с ручным применением электрического рубанка.

голоса

Рейтинг статьи
