Как сделать печку для казана своими руками?

Простая печь для казана из трубы своими руками

Традиционная печь под казан — это кирпичное «капитальное» сооружение. Что не всегда удобно, да и дорого. Выход – железная печь. Можно купить, а можно сделать самому, например, из отрезка трубы.

Выбор конструкции печки

Первое, что нужно учесть это диаметр печи.

Мы рекомендуем, чтобы диаметр трубы был немного меньше, чем внешний диаметр казана. В итоге казан должен обхватываться печью в верхней половине – это обеспечит надежную посадку.

Ёмкости меньшего размера можно будет поставить, если использовать печные кольца. Да и более крупные казаны поставятся, но их положение будет менее устойчивым и нужно будет следить.

Делать металлическую печку на вырост, мы считаем нецелесообразно: она будет дороже и сильно тяжелее, чем вам нужно именно сейчас, а пригодиться – не известно.

Второй вопрос, что надо решить, это нужно или нет делать дымоход. Именно дымоход как трубу.

Наши соображения против:

• Высота этой трубы будет никакая и тяги она не создаст;
• Будет торчать очень нагретая железка;
• Конструкция выходит дороже и тяжелее;
• Нужно еще с собой брать трубу.

Мы предполагали использовать такую печь на открытом воздухе. Если ставить печь в помещении, пусть и в продуваемой беседке, то мы выбрали дымоход делать.

Третий, немаловажный вопрос, делать или нет поддувало.

Есть два варианта оформления нижней части печи из трубы:

• Решетка-колосник, и мелкие угольки с золой летят вниз;
• Оформленное поддувало куда и падают мелкие угольки с золой.

Мы выбрали первый вариант. Печку предполагалось поставить на заднем дворе на глиняной площадке. Если бы планировали выезд с ней на природу, то выбирать нужно второй вариант.

Инструменты

Без чего будет не обойтись:

• Сварочный аппарат и оснастка для него;
• Болгарка (угловая шлифовальная машинка);
• Дрель.

Все железо лучше покупать не на металлобазе, а найти обрезки или бу. Куска трубы большого диаметра на металлобазе вы не найдёте точно. Искать можно в пунктах приема металлолома или на интернет-площадках.

• 0,45-0,5 м трубы диаметром 300 мм и стенкой не менее 4 мм;
• По 0,7-0,8 м трубы (профильной или обычной) на каждую ножку, на все – 2,1-2,4 м;
• Лист 4 мм 300*300 мм, для колосника (можно сварить колосник из арматуры 6-8 мм, но это дольше делать).

Всё своими руками

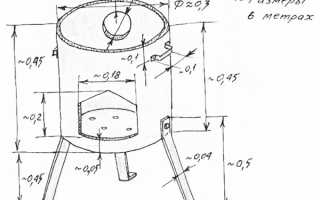

Сначала мы представляли себе печь так:

Делаем печь для казана из трубы:

1.
   Обрезаем заготовку под печь по размеру. Нужно 450 мм. Параллельные ровные срезы делают печку опрятной. Если не получилось ровно: наиболее ровный срез сделайте верхом и подравняйте шлиф. машиной.
2.
   Прорезаем отверстие под топку.
3. В листе, приготовленном для колосника, размечаем и сверлим как можно больше отверстий. Удобно разметить отверстия концентрическими кругами в шахматном порядке. Мы сверлили 8 мм сверлом.
4. К нижнему торцу приварите заготовку-колосник и обрежьте выступающие части.
5.
   В верхней части делаем равномерно вырезы для выхода дыма. Вырезы треугольные со стороной 10 см. Вырезов делаем 4 штуки. Особая точность не требуется, но чем аккуратнее сделаете, тем аккуратнее будет.
   Если вы решили делать дымоход, то вместо вырезов приварите с противоположной стороны от отверстия топки отрезок трубы не меньше 10 см в диаметре (размер согласуйте с трубой дымохода).
6. Ножки. Ножек 3. Высоту ножек подбираем так, чтобы верх казана был где-то на уровне пояса. У нас получились ножки длиной 750 мм.
   Ножки привариваются под углом 10-20о наружу (никак не больше 30о) и обрезаются так чтобы печь стояла ровно.
7. В верхней части привариваем ручки. Ручки должны выдержать вес печи. Хорошим вариантом будут ручки из 10 мм арматуры.

Получилась рабочая печь из трубы для казана. Мы не стали ее красить: она обгорает.

Как можно улучшить

Первое, что приходит на ум: навесить на топку дверцу. Тот кусок что мы вырезали – отлично подойдет.

В качестве петель можно использовать приваренные гайки и отрезки арматуры.

Мы видели дверцу со стеклом. Выглядит хорошо!

Простые петли для дверцы топки

Можно сделать полноценное поддувало. Для этого потребуется первоначально взять трубу на 20 см больше (дверца получится высотой 10-15 см, а ширина как у дверцы топки).

Для использования печных колец потребуется, скорее всего переходная плита с отверстием под размер печных колец. Эту деталь лучше заказать у специалистов.

О чугунных печных плитах можно почитать здесь.

Видео пример

Вот мы и получили себе печь. Теперь в выездах на дачу нас радует не только мангал. Вам тоже много вкусных блюд на огне.

Есть еще статьи, как сделать металлическую печь под казан:

Знакомство с восточной кухней – просто, быстро и в любых условиях: печка для казана из трубы своими руками

Казан представляет собой особую посуду, в которой легко готовить блюда восточной кухни.

Но для этого требуется специальная печь, у которой есть свои плюсы: быстрота сборки, высокая скорость нагревания, относительная мобильность, возможность изготовления из подручных средств.

Из минусов следует отметить: быстрое остывание и прогорание, сложность в том, чтобы найти качественную толстостенную трубу.

Виды печей под казан

Среди металлических печей выделяют несколько видов конструкций:

• простые, на которых можно приготовить только блюда в казане;
• сложные или многофункциональные — для приготовления пищи может быть использован как казан, так и другие устройства, например, решетка для жарки мяса или мобильная коптильня горячего копчения;
• переносные;
• стационарные.

Простейшая казанная печь изготавливается следующим образом: из трубы делается цилиндр с рассеченным на манер лепестков верхним краем, в котором сделаны два отверстия.

На высоте 10 сантиметров от верхнего края под дымоход и примерно 10—15 сантиметров от нижнего для топки. Внутри топки устанавливается колосниковая решетка.

Другим вариантом исключения смешивания дров с уже прогоревшей золой может стать изготовление сетчатого дна печи, на котором располагаются дрова, а прогоревшие угли и зола ссыпаются через отверстия в дне топки на землю или установленный внизу поддон.

Для справки. Оптимальный размер цилиндрической части конструкции составляет порядка 800—900 мм, диаметр отверстия для дымохода — 100—110 мм, высоту ножек каждый выбирает для себя, чтобы процесс готовки был максимально удобным и безопасным.

Для того чтобы избежать высыпания дров и углей, нижний край целесообразно располагать на высоте в 100—120 мм от дна цилиндра, а на высоте 350—400 мм сделать дополнительные отверстия для подпитки огня кислородом.

Как сделать печку из трубы

Весь процесс строительства печи для казана из трубы состоит из трёх основных этапов:

• Подготовка материала и инструментов, необходимых для создания печи — подбор трубы оптимального диаметра, дополнительных элементов, электродов, которые подойдут под конкретный вид металла.
• Создание чертежа с указанием конкретных конструкционных особенностей печи и размеров дополнительных элементов: на какой высоте располагаются ручки, отверстия, форма и высота ножек и т. д.
• Сборка печи в соответствии с созданным чертежом и первичная протопка для выявления возможных недочетов и их исправления.

Важно! Каждому этапу следует уделить максимум внимания, так как все они в своей совокупности работают на конечный результат.

Подбор материалов и инструментов

Для строительства печи потребуются следующие материалы:

• Толстостенная труба — чем стенки будут толще, тем лучше, так как подобный металл функционально сохранит тепло.
• Труба для дымохода — в зависимости от ее диаметра делается отверстие для дымохода в корпусе печи.
• Металлические уголки для создания ручек конструкции, ножек и дополнительных элементов устройства.
• Металлическая плита для дна печи.

• Колосниковая решетка — если проектом предусмотрена ее установка.

Что касается используемых инструментов для строительства, то к ним относятся:

• болгарка и отрезные круги к ней;
• дрель и свёрла по металлу для создания отверстий небольшого диаметра, предусмотренных проектом печи;
• сварочный аппарат и электроды, подходящие под конкретный тип металла;
• молоток;
• уровень;
• защитные перчатки, очки и сварочная маска.

Совет. Все материалы могут быть подобраны также и из имеющихся в наличии подручных средств, например, толстостенную трубу можно заменить газовым баллоном, а ручки сделать из аналогичных элементов старой посуды.

Создание проекта

На этом этапе происходит определение того, какая схема предпочтительна для конкретной печи, будет ли она подобрана для существующего казана или в последующем казан планируется подбирать под имеющуюся печь и т. д.

Этап проектирования отвечает задачам создания чертежа конкретной печи с учетом всех ее особенностей. На таком чертеже отображаются не только размеры, но и расположение всех основных отверстий, ручек и других компонентов.

На этапе проектирования отображается информация о создании дополнительных элементов, например, столика для продуктов или дровницы, производятся расчеты возможностей транспортировки конструкции.

Сборка своими руками: фото

Сборка представляет собой основной этап в строительстве печи из трубы. Несмотря на кажущуюся простоту, при ее осуществлении отступление от чертежа крайне нежелательно, так как это может повлечь нарушение конструкционных особенностей и последующее неправильное функционирование всего сооружения.

Сборка печи состоит из определенных шагов:

1. Разметка трубы — все отверстия, создаваемые в печи, делаются в строгом соответствии с составленным чертежом.
2. Разрез трубы и всех дополнительных элементов согласно нанесенной разметке — осуществляется болгаркой с использованием кругов разного диаметра, поэтому необходимо помнить о технике безопасности и защитить глаза и руки при работе с этим электроинструментом.
3. Первичная сборка для проверки соответствия отверстий, сделанных в корпусе трубы, расчетам на чертеже.

Фото 1. Проверка вырезанных в трубе отверстий при помощи сантиметровой ленты. Размеры должны соответствовать схеме.

1. Сборка конструкции с использованием сварки для конечного оформления печи.

Важно! При осуществлении всех операций с металлом необходимо обезопасить себя от возможных травм с помощью защитных очков или маски, а также перчаток. Оборудование перед началом работы проверить на наличие неисправностей.

При сборке печи выполняются следующие действия:

1. Верхний край трубы и все «лишнее» обрезается с использованием болгарки — обрезке подлежат все неровные детали, которые впоследствии могут вызвать искривление конструкции.
2. После обрезки полученный цилиндр проверить с помощью уровня в горизонтальной и вертикальной плоскостях.
3. На расстоянии 10—15 см от дна вырезается отверстие для топки. Оставшийся кусок трубы не стоит выбрасывать, так как из него можно изготовить дверцу для снижения пожароопасности печи.

Фото 2. Присоединение дверцы к печи при помощи болтов сбоку от заранее прорезанного отверстия для топки.

1. На расстоянии примерно 10 см от верхнего края трубы вырезается отверстие для дымохода в соответствии с диаметром подобранной трубы.
2. По бокам печи для создания дополнительного притока кислорода делается несколько небольших отверстий с помощью дрели или болгарки — при их создании следует учесть, что слишком большое их количество может негативно повлиять на прочность конструкции.
3. С помощью сварочного аппарата дымоход приваривается к основному цилиндру. Главное условие дымохода — его расположение под прямым или тупым углом, что достигается путем соединения трубы дымохода под углом в 45 градусов.

Фото 3. Длинная труба дымохода, приваренная к почти законченной печи под тупым углом.

1. С помощью сварочного аппарата монтируются ножки конструкции — их число и высоту каждый выбирает сам, соблюдая основное правило: максимальная устойчивость полученной конструкции.
2. В основание цилиндра вваривается дно из металлической плиты, а при необходимости использования колосниковой решетки — на высоте нижнего края топки устанавливается решетка для дров.
3. В верхней части устройства прикрепляются ручки.

Фото 4. На законченную печь можно сверху устанавливать казан, разводить огонь и начинать готовить.

После того как выполнены все эти шаги, целесообразно осуществить первую протопку печи для диагностики возможных недостатков конструкции и их исправления. Если никаких недочетов не выявлено, прибор покрывается огнестойкой краской или специальными огнеупорными лаками.

Возможные сложности

При изготовлении печи для казана из трубы могут возникнуть различные трудности:

• Металл, используемый в создании конструкции, не плавится, а горит. Это может быть вызвано маленькой толщиной металла или большой силой тока, используемого при сварке. Вариант исправления — либо уменьшить силу тока (если причина в этом), либо заменить металл на более прочный.

• Металл не «варится» из-за неправильно подобранных электродов или самого металла (например, легированная сталь или чугун). Устранить ошибки можно заменой электродов или самого металлического элемента.
• Большой вес конструкции еще на этапе первичной сборки. Исправить заменой тех элементов, которые уменьшат вес устройства либо их полностью исключить.
• После сварки конструкцию «повело». Такую проблему можно решить двумя способами — тщательным нагревом конструкции или, если нагрев не помог, разборкой и повторным монтажом. Чтобы такого не произошло, на этапе строительства необходимо тщательно закрепить все элементы и монтировать их по очереди. Закрепление возможно как с использованием вспомогательного инструмента, так и с помощью сварочных «прихваток».

Полезное видео

Видео, в котором демонстрируются размеры и устройство печи для казана, сделанной из трубы диаметром 420 мм.

Печь для казана из трубы — верный способ прикоснуться к восточной кухне

Печь для казана, которая изготавливается из трубы, является одним из самых удобных и распространенных вариантов в России. С ее помощью можно прикоснуться к приготовлению восточных блюд. Для строительства такой печи подойдет любая толстостенная труба. Ее главной особенностью должен быть относительно небольшой вес, так как на этапе сборки она постоянно изменяет свое расположение в пространстве.

Печь для казана из трубы своими руками

Печи для казана из металла – это недорогой вариант самодельного приспособления для приготовления блюд восточной кухни. Разработано множество самодельных конструкций и вариантов, но самая простая – это печь из стальной трубы. Работа несложная, но требующая соблюдения нескольких правил и пошаговых инструкций при самостоятельном производстве.

• Устройство печи под казан из трубы
• Этапы и инструкция по изготовлению
• Схема и размеры
• Материалы и их количество
• Инструменты
• Изготовление печки
• Изготовление дымохода
• Советы по модернизации
• Другие варианты
• Как правильно пользоваться?
• Вывод

Отрезок подобранной по размеру казана трубы, который устанавливается на подставку из кирпича, загрузка дров производится через верх. Такая печка не требует много времени и навыков для изготовления, но и не позволит повару насладиться процессом приготовления плова из-за отсутствия тяги и дымовой завесы от печки.

Разберем этот надежный вариант, для изготовления которого потребуется затратить больше времени и средств, но результат обязательно вас порадует.

Устройство печи под казан из трубы

Изготавливая печь для казана из трубы своими руками важно, в зависимости от ваших запросов, составить эскиз или чертеж будущего кухонного шедевра. При этом обратите внимание на несколько моментов:

1. В зависимости от размера казана важно определиться с диаметром трубы и габаритами всей конструкции. Не следует подбирать казан под трубу, легче найти отрезок трубы или расширить горловину, чем покупать дорогостоящий казан. Глубина погружения в печь – не менее 2/3 высоты посуды. При полном погружении казана следует учитывать общую высоту конструкции. Но большее расстояния до обогреваемой поверхности потребует лишних закладок дров и общего времени приготовления блюд.
2. Необходимо определиться с высотой печи и размерами основания или ножек. Не следует располагать печь на полу, лучше поднять ее от земли – это не только облегчит ее обслуживание, но и сделает ее эстетичной. В этом случае потребуется затратиться на приобретение листа металла для донышка, поэтому решать вам. Лучше учесть рост постоянного повара в семье, он не должен наклоняться дополнительно нагружая мышцы спины.
3. Перед изготовлением сразу определитесь как часто будет использоваться печь. Потребуется использовать толстостенную трубу при установке печи для кафе. Для домашних нужд достаточно найти отрезок с толщиной стенок 3-4 мм.
4. Подберите высоту вашей будущей печи. Оптимальный вариант – расстояние от донышка посуды до верха слоя горящих дров 300 мм. В зависимости от глубины погружения посуды добивайтесь нужного зазора. Если планируется использование нескольких, разных по размерам котлов, изменять расстояние можно с помощью специальных вставок.

Этапы и инструкция по изготовлению

Схема и размеры

Принимаем за основу использование стальной трубы сечением 250 мм и высотой печи 450 мм.

По этим размерам сделайте чертеж и можно начинать изготавливать печь для казана из трубы своими руками.

Схема и размеры печки под казан из трубы

Материалы и их количество

Для изготовления ручки на дверцу подготовьте пруток толщиной 6-8 мм длиной 200 мм.

Инструменты

Чтобы сделать печь под казан из трубы понадобится подготовить оборудование и слесарные инструменты:

• сварочный аппарат;
• электроды АНО-21 или МР-3;
• болгарка с зачистным и отрезным кругом;
• электродрель с набором сверел по металлу;
• набор слесарных инструментов;
• рулетка и разметочный карандаш;
• верстак с тисками или небольшие настольные тисочки;

Приготовив все составляющие, можно начинать делать печь для казана из металла своими руками.

Изготовление печки

Все работы разделены на несколько этапов:

• Отрезав необходимую по длине заготовку из трубы, кромки выравниваются болгаркой с зачистным камнем. Затем напильником зачищаются заусеницы, особенно верхней части конструкции.

• На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания. Теперь труба прихватывается в 4 местах через 90 0 . Проверяется правильность установки трубы на основу. Стык проваривается в один проход.

Затем оббивается шлак и проверяется качество шва. Здесь не нужна полная герметичность шва, но лучше подварить места с прожогами и дырками. Заготовку необходимо остудить.

• Разметив от низа по кругу на расстоянии 100 мм от дна места крепления ножек из уголка, они устанавливаются через 90 0 , одна полка зарезается для лучшей стыковки с трубой и ножка прихватывается под углом к трубе 25 0 -30 0 .

Нижние полочки уголка подрезаются так, чтобы ножка касалась поверхности пола плоскостью. Внизу, для устойчивости печи, подвариваются небольшие отрезки листовой стали. Эти пятаки обвариваются только с внутренней стороны.

• От низа размечается отверстие дверки для закладки дров. Ее можно сделать разной формы. Самый простой вариант – прямоугольник из листа стали. Но лучше использовать вырезанную из трубы деталь. Размер проема – 150/200 мм. Дверку навешивают на небольшие петельки. Из прутка делается простой шпингалет для ее фиксации в закрытом положении и приваривается к дверке.
• Из полосы необходимо сделать ручки для переноски печи. Для этого разметив с каждой стороны заготовки 50 мм, зажимаем их в тисках и загибаем с помощью молотка. Необходимо выдержать приблизительный угол загиба 90 0 .

Затем разметив на боках трубы места крепления, их прихватывают. Убедившись в правильном расположении ручек, приваривают к основанию.

• Болгаркой и напильником зачищаются все места сварки, заусеницы на деталях. Все выступающие участки листа по донышку сначала срезаются, потом шов обрабатывается болгаркой с зачистным камнем.
• При желании печь можно покрасить жаропрочной краской. Для этого необходимо предварительно обезжирить все поверхности растворителем.
• Печка для казана из трубы своими руками готова.

к содержанию ↑

Изготовление дымохода

На тыльной стороне можно врезать отрезок трубы для дымохода. В этом случае дым будет уходить по трубе и не щипать глаза повару. В печи вырезается отверстие по диаметру трубы с помощью электросварки на высоте 150 мм от верха печи.

Затем из трубы делается отвод под 90 0 . Заведя его в отверстие, делается 3 прихватки, приваривается правильное положение отвода и он проваривается в 1 проход. Затем на него одевается труба длиной 1,5-2 м, вверху которой устанавливается защитный козырек. Теперь газы отводятся сразу вверх.

Печь для казана из трубы своими руками

Почувствовать себя путешественником и одновременно проникнуться секретами азиатской кухни можно и на даче, главное, чтобы был один из главных атрибутов азиатской кулинарной культуры – татарский казан. Впрочем, казан полукруглой формы используется не только для приготовления татарского плова, емкость такого вида используют во многих национальных кухнях. Так что сказать, какому народу конкретно принадлежит изобретение казана весьма трудно, настолько широко распространена такая посуда. Правда, несмотря на популярность казанов, готовить в нем не совсем удобно, особенно если делать это в соответствии со всеми традициями, так что единственным способом обрести комфорт это сделать печь для казана из трубы своими руками.

Виды печей под казан или из чего можно сделать переносную печь

Прежде чем перейти к анализу всех возможных проектов печей под казан стоит пристально присмотреться к самой посуде для приготовления восточных блюд. Как известно, сам казан имеет полукруглую форму, его еще можно назвать полусферой. Такая конструкция весьма примечательна и удобна для народов, ведущих кочевой образ жизни. То, что в такой форме готовить намного легче, чем в котелке с плоским дном замечено давно. А вот почему, это происходит необходимо объяснить. Обтекаемая форма днища, позволяет получить тепло от огня намного эффективнее, чем при плоском дне кастрюли. Даже сразу после растопки котел начинает прогреваться эффективно, ведь днище его находится намного ближе к источнику тепла. Да и площадь поверхности днища (хотя по форме трудно определить, что есть днище, а что есть стенками казана) е него больше чем у кастрюли с плоским дном. А при приготовлении в такой емкости вероятность того что продукты пригорят меньше, это связано с тем, что помешивать блюдо в нем намного удобнее чем на плоском дне.

Но в отличие от плоскодонной посуды казан просто так поставить на печь или мангал сложно, поэтому необходимо оригинальное и одновременно простое решение. Усложняет задачу здесь и тот факт, что на даче обычно немного места для постройки монументальной печи, да и нет наверное необходимости строить такое сооружение для того чтобы 2-3 раза в месяц сделать плов на живом огне. Так что выход в этом один – сделать мобильную печь для казана из трубы или других готовых элементов.

Как вариант печь может быть изготовлена по образу и подобию кухонной плиты из листового металла. Теоретически это возможно, больше того такие варианты с успехом реализуются опытными мастерами как в единичных моделях, так и в виде целых серий, поставив производство на промышленные рельсы.

Вариант использования старых газовых баллонов, оказывается, один из самых популярных у мастеров-самодельщиков. Особенно он нравится тем, кто кроме мук творчества жаждет еще и адреналина. Результат у тех, кто сделал все правильно и у кого баллон не взорвался приличный, но увы, недолговечный, обычно на 4-5 лет, потом приходится снова искать баллон и играть в «русскую рулетку».

Автомобильные стальные диски. Немного экстравагантный, но также неплохой вариант сделать поделку на тему современных автомобильных кочевников. Правда, играться с такой печкой придется намного дольше – уж слишком неправильную форму имеют правильные автомобильные колеса.

И наконец, простой, и доступный вариант – печь для казана из трубы. Чего-чего а труб с толстыми стенками и подходящим диаметром можно не только найти на пункте приема черного металла, но и при определенном везении даже удешевить производство за счет того что некоторые трудоемкие работы могут быть выполнены самими рабочими пункта вторсырья.

Простая печь для казана из трубы своими руками

Итак, это пожалуй, самая простая и одновременно надежная конструкция мобильной печи для казана на дачу. Мудрить тут с первого взгляда незачем – труба она и есть труба – с одной стороны горнило топки, с другой наглухо заваренное отверстие. Труба, она и в Африке и в Азии труба.

Но, это только на первый взгляд, и, увы чисто дилетантский. Ведь в конструкции не учтены многие, жизненно важные моменты просто необходимые для работы с такой печью:

• Первое, приготовление пищи в традициях восточных народов не ограничивается только пловом, а мясо, а традиционный мясной фарш, а насыщенный бульон со специями и запахом дыма. И это все изобилие будет готовиться на одной закладке дров? Конечно же, нет, дрова и другое топливо должны постоянно подбрасываться в топку. То есть необходима дверца топки.
• Второе, поскольку печь для казана из трубы рассчитывается как сооружение мобильное, которое при желании можно просто взять и убрать в чулан, требует чтобы после того как будет приготовлена еда оставляла после себя нормальную зеленую лужайку. Это значит, что днище, должно быть заварено листовым металлом и иметь зольник.
• Третье, поскольку конструкция мобильная значит, необходимы и ручки и возможно колесики для перемещения печи по участку.
• Четвертое, при сгорании дров или паллет образуется дым, так вот, чтобы дым не мешал работать с мясом и рисом, необходимо позаботиться о дымоходной трубе. Небольшой, но вполне работоспособной и создающей достаточную тягу для горения дров.
• Ну и конечно, колосниковая решетка, как без нее.

Вот так и получается, что даже самая проста конструкция, начинает приобретать вполне осязаемые формы настоящей печи.

Итак, что понадобиться для сооружения печки. Прежде всего, самый главный элемент – татарский казан. Именно от его литража и размеров и зависит, какого диаметра нужно будет искать трубу. Для небольших размеров посуды рекомендуется присмотреться к толстостенным трубам диаметров от 450 мм. Для небольших, емкостей на 5-10 литров этого вполне достаточно. Для более объемных изделий, например 20 литрового объема нужно искать трубу диаметром 500 или даже 650 мм.

Дополнительные аксессуары и элементы для печи рекомендуется подобрать из толстого, прочного железа. Например, днище желательно сделать из листового металла толщиной 3-4 мм. Такое днище и без того утяжелит многокилограммовую конструкцию, но зато при таком раскладе можно быть уверенным, что оно не прогорит, как минимум лет 10-15.

Ручки, запоры и другие элементы можно выполнить из квадрата или из арматуры диаметром 6-10 мм. Ну а что касается дверей и навесов, то здесь уже можно подключить фантазию и использовать как обычные дверные петли, так и сделать самостоятельно что-то эксклюзивное и необычное.

Подготовка материала и разработка проекта

Итак, когда куплен казан и близлежащие пункты приема металла предупреждены о намерениях купить метровый отрезок трубы диаметром 500-600 мм с толстыми стенками без видимых дефектов и деформаций, самое время приступить к подготовке чертежа. Точнее графической части плана постройки печи под казан своими руками.

Для чего нужен план? Для того чтобы с карандашом в руках предусмотреть все тонкости конструкции, и на бумаге исправить ошибки, которые могут быть допущены во время творческого процесса. В плане предусматриваются и рассчитываются такие важные моменты:

• Высота печи;
• Места расположения дверок топки и зольника;
• Варианты запорного устройства и ручек для дверок;
• Какой формы будут ручки для переноски, места их крепления и способы изготовления;
• Как будет устанавливаться печь на грунт, будут ли нужны ножки или другие фиксирующие элементы;
• Как будет изготовлена колосниковая решетка, будет ли она съемной и на какой высоте она должна крепиться к корпусу;
• Как будет выполнен узел дымохода трубы, каким образом будет ввариваться труба, на какую высоту она будет подыматься;
• Будет ли труба с открытым верхом или на ней будет установлен дефлектор.

Вычерчивание всех этих элементов займет немного времени, а вот сэкономить позволит и время, и ресурсы.

Порядок сборки и пошаговое руководство

Прежде чем приступить к обработке корпуса из толстостенной металлической трубы необходимо определиться с высотой сооружения. Обычная высота обеденного стола и рабочей поверхности газовой плиты 90-100 см. Если взять отрезок трубы меньшей длины, то и казан будет устанавливаться ниже, это значит, что работать придется, согнув спину. Слишком высокую конструкцию также делать не стоит, когда кипящее масло находится на высоте, придется подниматься на цыпочках, чтобы помешивать блюдо, что еще более неудобно, чем гнуть спину. Поэтому рекомендуемая высота уровня крышки котла рекомендуется принимать 90-95 см.

Чтобы конструкция была устойчивой, придется в нижней части приварить с внутренней и с внешней стороны пластины, чтобы увеличить площадь опоры. При этом днище рекомендуется разместить на расстоянии 5 см выше ножек. Дверка топки и подувала, делаются с одной стороны печки, это и удобнее, и проще, чем делать вырезы с разных сторон. Колосниковая решетка, устанавливается минимум на 7 см ниже нижнего края дверки топки. Делается это так потому, чтобы горящие дровни при открытии дверки не выпадали из топки. Точка установки дымохода должна быть напротив дверки топки, при этом место врезки дымохода в корпус и верхняя сторона дверки должны быть разнесены минимум на 5 см по высоте.

Теперь, когда основные моменты понятны алгоритм работы, можно представить следующим образом:

• Делаются замеры отрезка трубы и проверяются правильность срезов с обеих сторон;
• В случае необходимости делается выравнивание верха и низа отрезка;
• При помощи мела или белого маркера делается разметка корпуса, выделяются зоны металла, которые необходимо удалить, делаются пометки, где будет привариваться элементы изнутри трубы;
• Вырезается окно под дверку топки и под дверку подувала. Дверка подувала должна быть по площади не больше 30% от площади дверки топки.
• Вырезанные элементы обрабатываются и готовятся для установки в качестве дверок;
• С внутренней стороны корпуса вычерчивается линия для установки колосниковой решетки. Из арматуры диаметром 8-10 мм выгибается кольцо и вваривается по указанной линии;
• Из листового металла вырезается круг дна печи. Круг обрабатывается абразивным кругом и максимально точно подгоняется под диаметр корпуса. После этого устанавливается на место и проваривается с двух сторон – со стороны топки и со стороны ножек.
• На дверки устанавливаются петли.
• На дверку топки с внутренней стороны корпуса дополнительно навариваются пластины из полосы толщиной 2-3 мм. Это делается для того, чтобы обеспечить плотное прилегание самой дверки к корпусу печи.
• В верхней части корпуса по всей окружности делаются треугольные вырезы, глубиной 30-40 мм и шириной 50мм. Это необходимо для лучшей фиксации казана на корпусе печи.
• Отступив от верхнего края 10-12 см на противоположной стороне от дверок топки, делает врезка трубы дымохода, она делается под углом 60 градусов. Длина отрезка выступающего за пределы корпуса должна быть 15-20см.
• На дверце топки сверлится 4 отверстия диаметром 10 мм, по углам на расстоянии 15-20 мм от краев дверки. С внутренней стороны на дверку крепится дополнительный экран из толстого металла. Это необходимо для того, чтобы при открытии угли не высыпались из топки, а сама дверка не сильно нагревалась.
• Из арматуры диаметром 16-24 мм делается колосниковая решетка печки. Расстояние между прутьями арматуры должно быть не больше 10 мм. Прутья связываются с нижней стороны 3 поперечинами – в центре самой длиной перемычкой и двумя равными по бокам.
• Запоры лучше сделать из листовой стали толщиной 1,5-2 мм, запоры должны быть прочными и надежными, еще лучше, чтобы листовая пластина была подпружиненная.

После сборки всей конструкции для придания привлекательного внешнего вида рекомендуется при помощи болгарки с металлической щеткой очистить всю поверхность и подготовить к покраске жаростойкой краской.

Первую топку после покраски нужно делать без приготовления пищи в казане, жаростойкая краска при нагревании запекается, выделяя неприятный запах, поэтому от готовки в первый раз рекомендуется отказаться.

Как видно из описания, печь для казана из трубы доступна для сборки даже начинающим мастерам, тем более, что в процессе использования появятся идеи для дальнейшего усовершенствования, например, установки дополнительных съемных поверхностей по типу рабочей поверхности на кухне. Наверняка придется обратить внимание на дымоход, оборудовав его дефлектором и искрогасителем. Для облегчения переноски печи можно продумать и вариант размещения транспортировочных колес, чтобы всею конструкцию можно было легко транспортировать одному человеку.

Печь для казана из колесных дисков, из кирпича

• На треноги;
• На печи.

Разберем какая печка для казана больше всего подходит и какую проще сделать.

Устройство печи для работы с казаном

Такая конструкция не отличается большой сложностью. Она напоминает мангал, но круглого вида. Казан всегда используется для приготовления пищи, только при открытом пламени. Поэтому в конструкции печки учитывается такой вариант.

Оптимальной конструкцией, для работы с казаном, будет специальная система, оборудованная съемными ножками. Достаточно большая площадь позволяет устанавливать посуду, готовить прямо на приусадебном участке. Транспортировать печь в любое место, благодаря разборной конструкции. С наступлением холодов ее можно будет увезти домой.

Печь, на которую ставится, казан, напоминает металлический цилиндр. Опорой ему служат массивные ножки. Внизу сделано дно, верхняя часть отсутствует. Если возникнет особое желание, ее можно оборудовать дымоходом, но это совсем необязательно. В таких печах делаются специальные вырезы верху цилиндра. Они играют роль дымоотвода.

Когда пища готовится, происходит экономный расход тепла, так как пламя хорошо защищено от сильного ветра. В подобной конструкции посуда полностью закрыта от ветра, следовательно, ее прогрев происходит намного быстрее.

Самостоятельное изготовление печи из стали для казана

Сделаем простую печь для казана своими руками из подручных средств. Чтобы конструкция выглядела компактной и могла выполнять различные функции, воспользуемся ненужными колесными дисками. Кроме этого нам понадобится:

• Прямоугольная труба – 1 метр;
• Болты с гайками М10;
• Проволока, сечением 8 мм;
• Болгарка;
• Сварочный аппарат;
• Электроды;
• Маска.

Все необходимые материалы можно приобрести в магазине или строительном рынке. Колесные диски можно конечно купить в магазине, но стоят они довольно дорого. Лучше обратиться в шиномонтажную мастерскую. Иногда их просто отдают или придется заплатить небольшую сумму. Причем необходимо использовать только штампованные стальные диски. Литая конструкция не подходит, так как она изготавливается с применением алюминиевых сплавов. Эти изделия не могут находиться при высокой температуре, да и варить их разрешается только аргонодуговой сваркой, а это не всегда возможно.

Последовательность работ

Делаем пошагово печь под казан своими руками. Болгаркой в одном диске выпиливается перегородка, со сделанными отверстиями под крепежные болты. Выпиливание лучше проводить по границе отверстий, это уменьшит трудоемкость работы.

Находим места точечной сварки, которая держит перегородку и обод. В этом месте металл прорезается прямо до обода. Операцию нужно делать аккуратно, чтобы его не повредить.

Резка перегородки должна выполняться на расстоянии 1,5–2 см от местонахождения сварного пятна. Отрезанная перегородка без труда удаляется. Достаточно подковырнуть ее плоской отвёрткой. Очень важно сохранить оставшуюся часть перегородки, непосредственно в точке сварки. Она образует зазор между печкой и казаном. В результате возникает сильная тяга, происходит равномерный нагрев казана.

Затем выполняются сварочные работы. Приготовленные диски ставятся друг на друга, причем диск, у которого выпилена перегородка, должен находиться вверху.

Целая крепёжная перегородка нижнего диска будет играть роль днища печки. Сварку ровно установленных дисков, выполняют по всей окружности. Затем делается дверка. В хорошо сваренных дисках изготавливается вертикальный рез, соответствующий габаритам дверки. Снизу нужно оставить небольшую металлическую полоску. Получится своеобразный порог, не позволяющий углям вываливаться из печи.

В сделанный пропил вставляются болты, совместно с гайками. Эти детали станут петлями. К одной стороне, сделанного пропила привариваются болты, к другой гайки.
Затем прорезается отверстие для дверки. Приваривается длинный болт. Он будет играть роль прочной ручки. Торцы проёма и острые края дверки зачищаются от заусенцев. Для этого можно воспользоваться обыкновенным напильником или электрическим шлифовальным диском.

Следующим шагом будет изготовление ручек, предназначенных для транспортировки печи. Берется проволока, вставляется в тиски, где выгибается нужная форма. Для работы с такой проволокой больших усилий не понадобится. Прямые углы легко сделать обычным молотком.

На ручки одевают гайки. Их приваривают к стенкам на противоположных сторонах.
Чтобы было проще работать с такими ручками, нужно отогнуть небольшие хвостики, под прямым углом. Получится надежный упор, непозволяющей ручке дотрагиваться до корпуса печи.

К днищу привариваются ножки. Длина таких опор не должна превышать 30 сантиметров. В диске заваривается отверстие, через которое проходила ступица колеса. Для этого можно воспользоваться любым отрезком металла, подходящей конфигурации.
Печь загружается дровами. Ее необходимо хорошо прокалить. Краска за это время, вся выгорит. Потом ее нужно будет покрасить заново, хорошей термостойкой краской.

На создание такой конструкции, опытному мастеру потребуется 2–3 часа. Внешний вид будет иметь компактный вид. Благодаря небольшому весу, ее легко перевозить в легковом автомобиле. Такие габариты свободно помещаются в багажнике.

Для регулировки тяги используют дверцы. Ее сила изменяется при открывании или наоборот, закрывания дверцы. В качестве топлива лучше пользоваться дровяными брикетами.

По материалам: http://topkvadrat.ru/interior/article/kak-sdelat-pech-dlya-kazana-iz-kolesnyh-diskov-svo-38043

Еще варианты

Вариант печи под казан из трубы:

Вариант из бочки:

Как самому изготовить стационарную кирпичную печь под казан

На первом этапе определяются габариты печи. Местонахождение ее всегда должно быть рядом с домом. Нужно обязательно предусмотреть конкретное место для хранения дров. Для отопления настоящей печи из кирпича для казана, пользуются только дровами.

Чтобы изготовить такую печь, необходимо иметь:

• Топку. В нее буду загружать дрова;
• Болгарку;
• Камеру горения с огнеупорными стенками;
• Колосник. Через такую решетку происходит подача воздуха в нижнюю часть топлива;
• Зольник. Специальный выдвижной противень, устанавливается под колосниками. В местах наибольшего скопления золы.
• Дверцы;
• Дымоход, через который удаляются угарные газы;
• Прогары, специальные отверстия, делающиеся сбоку печи, обеспечить свободный пропуск пламени.
• Металлические уголки, чтобы создать обрамление.
• Для перекрытия верхней части, понадобится стальная плита. Ее толщина должна быть не меньше 2 сантиметров;
• Огнеупорные кирпичи;
• Цементная смесь;
• Корыто для раствора.

Поэтапная инструкция строительства кирпичного казана

Теперь рассмотрим как делать печь для казана из кирпича. Сначала выбираем соответствующую площадку. Обычно высота печи не превышает 80–85 сантиметров. В русской печи она намного больше: 180–200 сантиметров. Поэтому наша конструкция может обойтись без фундамента.

Выравниваем площадку, изготавливаем металлическую опалубку. Для этого можно воспользоваться 10 см арматурой. Все заливается бетоном. Полученное горизонтальное основание, на которое будет устанавливаться печь, нужно проверить строительным уровнем. Никакие перекосы не допускаются. Площадка обычно делается высотой 5–10 см.

Печь под казан из кирпича несложная работа, поэтому если захотите заказать, то это обойдется не сильно дорого.

Какие казаны можно купить в интернет-магазинах

В таких магазинах можно приобрести казаны емкостью 3–40 литров. Ассортимент подобных изделий достаточно разнообразен:

• С крышкой из алюминиевого сплава или чугуна;
• Крышки сковороды;
• Печи «Кайзер и Берель».

Тем, кто неравнодушен к узбекской кухне, предлагаются дополнительные аксессуары:

• Шумовки;
• Треноги;
• Регулируемые подставки.

Заключение

Печь для казана по силу любому любителю делать что-то своими руками. Опираясь на вышеописанное и имея несколько свободных дней, можно без проблем выполнить работу.
