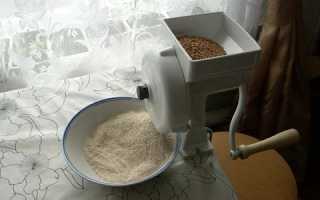

Как сделать мельницу для зерна своими руками?

Все владельцы ферм знают, насколько полезна персональная мельница для зерна, своими руками которую изготовить несложно. С помощью данной конструкции можно возобновить запасы питания для кроликов или раздробить фрукты и овощи. Такое устройство полезно и в домашнем хозяйстве. Его можно использовать, к примеру, для того, чтобы дробить зерновые культуры и получать муку.

Мельница для зерна крайне необходима в сельском хозяйстве для приготовления кома животным.

Однако отыскать бюджетную мельницу на сельскохозяйственном рынке довольно сложно. Некоторым подходит ручная мельница, но большинство людей сооружают полноценную конструкцию с электромотором самостоятельно. Для этого будут нужны токарные навыки и умение пользоваться сварочным устройством. Конструкцию целесообразно сооружать в случае, если дома есть старые бытовые приборы или отдельные их элементы.

Как соорудить мельницу из пылесоса?

Не следует избавляться от старого пылесоса, так как его мотор отлично подходит для сооружения мельницы небольших размеров. Понадобится подготовить и такие элементы:

штифты из дерева;
фанерный лист толщиной 1 см;
пластина из стали, которая будет использоваться в качестве ножика;
полоса из металла;
бункер;
устройство для сварки.

Рекомендуется составить чертеж мельницы, однако можно использовать и фотографии готовых агрегатов. Прежде всего понадобится подготовить основание устройства. В данном случае можно использовать лист фанеры, из которого надо вырезать квадрат со сторонами 30 см. Сверху листа надо установить рабочий двигатель от пылесоса так, чтобы вал был высунут вниз приблизительно на 4 см.

Ножик для резки

Главным элементом мельницы является ножик, который будет прокручиваться с большой скоростью и перемалывать зерно. Данное приспособление изготавливается отдельно. Для этого надо подготовить пластину из стали 200х15х1,5 мм. Материал должен быть крепким. Дополнительно можно использовать держатели для автомобилей или другие приспособления подобного типа.

Заточку ножика нужно выполнять в виде острого лезвия. Кромки следует обрабатывать в направлении оси кручения. Форма может быть разной. К примеру, она может иметь вид пропеллера. Другой вариант – просто скосить углы. Наждачной бумагой нужно регулировать горизонтальный и вертикальный вид пластинки.

Далее в средней части изготовленного элемента нужно просверлить отверстие, диаметр которого соответствует валу электродвигателя пылесоса. Нож нужно крепить на резьбовой хвост с помощью втулки, гайки и нескольких шайб соответствующих размеров.

Как сделать основные элементы устройства?

Схема устройства дробилки и дробильной камеры.

Чтобы обустроить камеру, в которой будет дробиться зерно, понадобится подготовить полоску из металла. Длина элемента должна быть примерно 71 см. Максимальная ширина детали – 6 см.

Металл нужно свернуть в кольцо, а его ребра отогнуть в наружную сторону по периметру камеры. Фланцы должны иметь ширину максимум 1 см. В дальнейшем можно будет скрепить их с основанием и установить сито. Для качественной фиксации дробилки с нижней стороны камеры понадобится смонтировать 3 штифта из дерева.

Следует знать, что для муки подходит сетка с мелкими ячейками. Для различных овощей используются диски с перфорацией.

Зерно можно будет подавать в камеру из бункера, который крепится на основании. В нем нужно будет проделать маленькое отверстие и установить заслонку из пластинки, при помощи которой будет выполняться регулировка подачи зерна.

Под ситом обязательно нужно будет расположить большое ведро или таз.

Как сделать дробилку?

Для сооружения данного приспособления будет нужен ротор и статор. В качестве подставки под устройство подойдет ящик, на котором монтируется электрический двигатель с маленькой мощностью – приблизительно 1-2 кВт. Допускается использование устройства исключительно с одной фазой.

Корпус мельницы является круглой металлической платформой диаметром 30-34 см. Внизу должен быть бортик – статор. В верхней части устройство закрывается крышкой.

Внутри конструкции будет находиться электродвигатель и мельница. Ее надо закреплять так, чтобы подшипник устройства надвинулся на вал агрегата, на котором размещается ротор. В процессе вращения он сможет развить скорость до 3000 об/мин.

Поверх конструкции при помощи винтов нужно прикрепить бункер. Для удобства можно установить крышку, которая сможет приостанавливать подачу материала, а также рукав-пыльник из брезента, через который продукты будут выходить из устройства.

Как сделать статор и ротор?

Статор можно изготовить из пластинки металла. Пластинку надо выгнуть, поместить в форму, и с одной торцевой части надо покрыть алюминием так, чтобы получилась емкость с нижней частью. Толщина элемента – 4 мм. Далее заготовку нужно сделать ребристой. Для этого следует нарезать уголки 50х20х20 мм. Данные элементы прикрепляются сваркой к бортику внутри статора. В средней части устройства нужно сделать углубление под вал.

Для сооружения ротора нужен лист металла толщиной минимум 3 мм. Из него следует вырезать круг диаметром 320 мм. Далее от крайней части нужно отмерить 2 мм, еще раз нарисовать окружность и разбить ее на 32 доли. Место разметки обрабатывается сверлом так, чтобы получились углубления диаметром 3 мм. С внешней стороны до углублений надо сделать пропилы. В данном случае понадобится ножовка. В конце лепестки следует отогнуть.

В роторе с помощью сварки по центру надо закрепить втулку диаметром приблизительно 30 мм.

Для успешного функционирования конструкции понадобится смонтировать статор на вале.

Далее на шпонке надо провести ротор. Все элементы нужно закрепить через углубление втулки. Крышку следует закрыть винтами.

Как соорудить мельницу из стиральной машинки?

Домашняя мельница на основе машинки для стирки является мощной и удобной конструкцией. Устройство функционирует по принципу кофемолки. Чтобы изготовить такую конструкцию самостоятельно, не нужно уметь выполнять работы по сварке. Понадобится подготовить такие элементы:

электрический двигатель;
несколько пластин из стали маленькой толщины;
уголок из металла;
банки из жести объемом 3 л;
электродрель.

Каждая машинка для стирки отличается габаритами, конструкцией барабана и пусковым приспособлением. Поэтому детальной конструкции нет нигде. Людям, которые желают сделать мельницу для зерна своими руками из стиральной машинки, нужно понять сам принцип работы подобной конструкции.

Прежде всего следует понимать, что скорость дробления зависит от остроты прокручивающихся ножиков и мощности всего устройства.

Зерно, поступающее в бак, перемалывается с помощью ножиков. Усиленное разрушение будет происходить у стен, так как на материал будет действовать центробежная сила.

Каждую деталь для резки понадобится наглухо закрепить к втулке, которая насаживается на вал электрического двигателя. В качестве элемента с осевым углублением можно использовать шкив от машинки для стирки.

Один из электродвигателей, в котором смонтированы ножики и втулки, должен быть смонтирован в нижней части бака, в месте, где располагаются углубления для готовой продукции. Второй электродвигатель закрепляется у съемной поверхности, возле отверстия для входа. В дальнейшем на него тоже нужно будет установить втулку и ножики. Чтобы исключить проникновение различного мусора в конструкцию, поверх пластинок для резки нужно установить банку. В ней надо будет проделать отверстие, которое по диаметру соответствует габаритам втулки. Элемент закрепляется с помощью штативов.

Валы электродвигателей должны вращаться в противоположных направлениях. Их надо устанавливать под углом в 22-25° по отношению друг к другу. В таком случае выход сырья будет максимальным.

Бункер для засыпки зерна может иметь любые размеры. Для регулировки поступления зерна нужно установить крышку, которая будет вручную открываться. Чтобы исключить разбрасывание продукта и организовать его доставку от углубления к резервуару для сбора, понадобится сделать железный, пластиковый или резиновый рукав. Рекомендуется изготавливать данное приспособление из железа.

Домашняя мельница изготавливается достаточно просто. Если выполнить правильную сборку, то конструкция будет радовать хозяина хорошим продуктом. Если нет навыков в проведении сварочных работ, рекомендуется изготавливать дробилку из стиральной машинки.

Как сделать мельницу для зерна своими руками

Электрическая самодельная мельница

Электрическая самодельная мельница может производить муку как грубого, так и среднего, и мелкого помола. Размер фракции задается в настройках. Плюсы домашней мельницы для зерна — возможность перерабатывать самое разное сырье: рис, гречку, пшеницу, сою, рожь, кукурузу, овес или просо.

Необходимые материалы и детали

Сделать мельницу своими руками несложно, если иметь все материалы и инструменты. Перед тем как сделать мельницу, рекомендуется хорошо изучить схемы и чертежи. Найти их в интернете можно на любом тематическом форуме. Чертежи помогут понять принцип крепления деталей, электрических узлов, режущих элементов, и избежать многих ошибок в сборке.

Устройство мельницы включает в себя:

Мотор (подойдет мотор от старой стиральной машинки),
Опору для мотора,
Станину,
Принимающий бункер,
Ротор и статор,
Загрузочный бункер.

Из материалов также необходимо иметь:

20 болтов м6,
Стальные уголки,
Листовую сталь с толщиной не менее 6 мм,
Стяжки,
Муфту,
Листовую сталь для изготовления крышки, толщиной не менее 3 мм,
10 винтов м6,
Пару подшипников, номер 203.

Читать еще: Что можно сварить из металла своими руками?

Процесс изготовления ротора

Конструкция измельчителя зерна очень простая. Изготовление также не требует особых усилий, если купить все необходимые детали. Некоторые же умельцы предпочитают мастерить дома не только само устройство, но и комплектующие части.

Для того чтобы собрать полностью домашнюю мельницу для зерна нужен опыт работы на токарном станке и оборудованием для сверления.

Сборка ротора

Самый главный элемент электрической мельницы — ротор. Процесс его изготовления довольно трудоемкий, а перед началом работ нужно запомнить несколько важных моментов:

Вал изготавливаемого ротора должен быть переменного сечения,
Делается вал из круглой стали,
Процесс работ разделяется на несколько этапов.

Первый этап включает в себя подготовку заготовок из металла. Заготовка должна иметь несколько одинаковых отверстий с радиусом 5 см. Второй этап — стирание наружного слоя заготовки так, чтобы в размере проточка уменьшилась до 10,5 см. При таком размере открываются рабочие зубцы будущего ротора.

Далее ротор отравляется на закаливание. Закаливание происходит в два этапа. Первый — в печи при температуре в восемьсот градусов, второй — в масляном контейнере. Не рекомендуется остужать заготовку холодной водой: металл станет хрупким. Следующий шаг — отпуск: ротор нагревается до четырехсот градусов, и оставляется при комнатной температуре до полного остывания.

Ротор крепится к валу двумя подшипниками, что увеличивает прочность мельницы. К валу между подшипниками крепится небольшое дистанционное кольцо. Они позволяют подшипникам перемещаться по валу для создания большего натяжения.

Сборка статора

Статор в домашних условиях сделать очень сложно, поэтому рекомендуется купить уже готовый элемент. В статоре делают несколько отверстий с резьбой для крышек от подшипников и самого статора, а также для патрубка и короба загрузочного. Для большей точности работы мельницы нужно правильно выставить на статоре координаты. Делается это при помощи нескольких болтов.

Сборка станины

Немаловажной деталью мельницы является и станина. Основание изготавливается из толстого стального листа. Статор крепится к станине при помощи винтов, которые в то же время будут удерживать и патрубок. Если планируется съемный патрубок, то его нужно крепить к проему в основании, соответствующему диаметру детали. Удерживается съемный патрубок только силой трения.

Изготавливается патрубок из отреза трубы, диаметром около 3 см. Труба может иметь как круглое сечение, так и квадратное. Далее собирается короб для загрузки из листа железа. Железный лист сгибается в нужную форму, а швы пропаиваются. Готовый короб устанавливается на статор, и крепится болтами.

Работа мельницы для зерна осуществляется электрическим мотором. Вместе с мотором нужно иметь:

Конденсатор,
Тумблер,
Предохранитель.
Устанавливается мотор вместе с комплектующими деталями на диэлектрическую пластину.

Важный момент: вал двигателя должен иметь соосное расположение с дробильными вальцами, а для передачи вращательного элемента используется муфта.

Аппарат готов к работе. Остается только засыпать зерно в бункер для загрузки и включить устройство.

Ручная мельница для зерна своими руками обладает унифицированной схемой, поэтому сборку можно причислить к разряду легких. Если представляется невозможной заготовка деталей вручную, можно заказать их в токарной мастерской. Вам нужен статор, ротор, а также крышка подшипникового узла.

Если вы решили прибегнуть к изготовлению ротора своими силами, то следует принять во внимание ряд важных технических нюансов:

Деталь должна быть оснащена валом с переменным сечением. Он изготавливается из поковки М 45 длиной 9 см и диаметром 12 см или же стального кругляка.
Весь процесс должен протекать поэтапно: подготовка деталей из металла (в круге диаметром 105 мм на одинаковом расстоянии сверлятся отверстия радиусом 5 см).
Удалить наружный слой окружности следует таким образом, чтобы размер проточки уменьшился до показателя 104,5 мм. Рабочие зубцы должны находиться в открытом состоянии. После этого ротор подвергается закалке.

Ручная мельница

Механическая мельница своими руками изготавливается намного легче электрического аналога, а ее производительность довольно высока. Состоит она из двух частей — жерновов и остова с ручкой.

Ручная мельница должна состоять из двух жерновов и основания. Верхний жернов именуется бегуном, а нижний — нижняком. Бегун обычно делают более легким, так как после каждого цикла работы его поднимают для извлечения остатков муки. В бегуне обязательно высверливается отверстие для поступления к центру зерна. Сверлить лучше специальным сверлом с алмазным покрытием, а в процессе охлаждать место сверления холодной водой.

Следующий шаг в изготовлении домашней мельницы для зерна — вырезание насечек на жерновах. Они должны иметь форму борозд с треугольным сечением, ширину около 10 мм, глубину — не менее 2 мм и не менее 4 мм в нижняке и бегунке соответственно. В центре бегунка делается четыре больших паза глубиной восемь и шириной пятнадцать миллиметров. Понять расположение насечек и отверстий будет проще, если найти готовый проект или чертежи жерновой ручной мельницы.

Изготовление остова

Домашняя мельница для зерна должна иметь прочный деревянный остов. Он служит опорой для нижнего жернова и центрует бегун. В нижней части деревянного остова делается небольшой вырез для муки. Отверстие можно закрыть ситом с ячейкой нужного размера — мука будет просеиваться самостоятельно, и не потребует дополнительной обработки. На бегунке крепится хомут из металла, к которому присоединяют ручку.

Мельница своими руками сделанная по этой схеме прослужит многие годы, и способна измельчать самые разные виды и типы зерна.

Как сделать мельницу своими руками

Времена, когда для получения муки нужно было построить большую каменную мельницу, давно канули в Лету. Современные устройства для перемалывания зерна отличаются практичностью и компактностью, и позволяют получить муку из разных видов зерновых культур. В домашних условиях можно смастерить мельницу двух типов: ручную и электрическую.

Электрическая самодельная мельница

Мощность простейшего домашнего устройства позволит измельчить до мукообразного состояния за пять минут ведро кукурузы, а аналогичный объем пшеницы — всего за две минуты.

Необходимые материалы и детали

Устройство мельницы включает в себя:

Мотор (подойдет мотор от старой стиральной машинки),
Опору для мотора,
Станину,
Принимающий бункер,
Ротор и статор,
Загрузочный бункер.

Из материалов также необходимо иметь:

20 болтов м6,
Стальные уголки,
Листовую сталь с толщиной не менее 6 мм,
Стяжки,
Муфту,
Листовую сталь для изготовления крышки, толщиной не менее 3 мм,
10 винтов м6,
Пару подшипников, номер 203.

Процесс изготовления

Конструкция измельчителя зерна очень простая. Изготовление также не требует особых усилий, если купить все необходимые детали. Некоторые же умельцы предпочитают мастерить дома не только само устройство, но и комплектующие части.

Сборка ротора

Вал изготавливаемого ротора должен быть переменного сечения,
Делается вал из круглой стали,
Процесс работ разделяется на несколько этапов.

Первый этап включает в себя подготовку заготовок из металла. Заготовка должна иметь несколько одинаковых отверстий с радиусом 5 см. Второй этап — стирание наружного слоя заготовки так, чтобы в размере проточка уменьшилась до 10,5 см. При таком размере открываются рабочие зубцы будущего ротора.

Читать еще: Как сделать пресс из домкрата своими руками?

Сборка статора

Сборка станины

Изготавливается патрубок из отреза трубы, диаметром около 3 см. Труба может иметь как круглое сечение, так и квадратное. Далее собирается короб для загрузки из листа железа. Железный лист сгибается в нужную форму, а швы пропаиваются. Готовый короб устанавливается на статор, и крепится болтами.

Монтирование двигателя

Работа мельницы для зерна осуществляется электрическим мотором. Вместе с мотором нужно иметь:

Конденсатор,
Тумблер,
Предохранитель.
Устанавливается мотор вместе с комплектующими деталями на диэлектрическую пластину.

Аппарат готов к работе. Остается только засыпать зерно в бункер для загрузки и включить устройство.

Ручная мельница

Механическая мельница своими руками изготавливается намного легче электрического аналога, а ее производительность довольно высока. Состоит она из двух частей — жерновов и остова с ручкой.

Жернова для мельницы

Для производительной мельницы очень важно найти хорошие же жернова. От качества камней зависит последующий помол и долговечность дробилки. Обычно подходящие камни можно найти в специальных мастерских, или найти на берегу реки и обработать самостоятельно. Обработка будущих жерновов производится при помощи болгарки с алмазным диском не менее 23 см в диаметре. Для проделывания отверстий в центре камней необходима мощная дрель. Оптимальный диаметр готовых жерновов — 22 -24 см, а высота — 10- 12 см. Можно сделать жернова и большего размера, но меньшего — не желательно. Чем больше вес камней — тем более качественный будет помол у муки.

Изготовление остова

Мельница для зерен: виды, характеристики. Как сделать мельницу для зерна своими руками?

Ручные мельницы для помола зерна дома представляют собой современные бытовые конструкции, позволяющие без особых усилий получить муку из разных видов круп.

При разработке такого устройства, как мельница для зерен, профессиональными инженерами применяются новейшие технологии, благодаря которым работа на кухне становится приятной и легкой. Это сравнительно новые агрегаты, но они успели приобрести широкую популярность на рынке кухонных приборов.

Существуют и промышленные мельницы для зерна. Но их используют на крупных мукомольных предприятиях и в фермерских хозяйствах. Цены на них достаточно высокие.

В магазинах представлен широкий ряд таких приспособлений, как мельница для зерен. Но изготовить такой прибор самим не так уж сложно, однако потребуется изрядная доля мастерства и умение работать токарными и сверлильными приспособлениями. Домашняя мельница для зерен позволит получить муку разного помола в зависимости от заданной настройки. При этом вы потратите минимум денежных средств.

В данной статье будет рассказано о том, как сделать мельницу для зерна своими руками.

Мельница «Малютка»

Самая распространенная модель — это мельница для зерен «Малютка». Она была изобретена в Удмуртии двумя инженерами. Посредством этого приспособления можно добиться не только размельчения зерна до требуемых размеров, но и изготовления комбикорма и получения муки из кукурузы, гречихи и других зерновых. Такая электрическая мельница для зерна станет просто незаменимой в семье, которая живет в собственном доме и содержит домашних животных.

Размеры этого автомата невелики, однако уровень производительности способен удивить любого пользователя. За пять минут можно переработать полное ведро кукурузы, а ведро пшеницы легко перемолоть всего за три минуты.

Технические параметры приспособления:

размер корпуса, не включая, бункер и патрубок, составляет 320 х 160 х 170 мм;
приспособление способно производить помол двух типов: мелкий и крупный;
низкий показатель мощности двигателя — 180 Вт;
высокий уровень производительности при малой затрате электроэнергии;
наличие реверсивного роторного двигателя;
вес устройства составляет 15 кг.

Главнейшая задача, которая повышает эффективность и прочность такого агрегата, как мельница для зерен, — это сборка ротора и статора.

Схема устройства

Многие интересуются, как сделать мельницу для зерна своими руками?

Перед тем как начать собирать приспособление, специалисты советуют запастись всеми необходимыми деталями:

электродвигатель (можно употребить движок от стиральной машины, так как требуемая мощность невелика);
места крепления двигателя (требуется 12 болтов М6 с шайбами, оснащенными пружинами);
опора двигателя (два уголка из стали размером 45 х 45 мм);
основание устройства (станина) из листовой стали, толщина которой составляет 6-8 мм;
шпильки с гайками, обеспечивающие стягивание;
приемный короб на основе кровельного металла;
ротор;
крышка подшипникового узла;
статор;
патрубок;
крышка из листового железа толщиной 3 мм;
четыре винта М6, крепящие крышку;
дистанционное кольцо;
крепление приемного короба;
два подшипника № 203;
три винта, соединяющие крышки подшипникового узла;
винты М6, оснащенные гайками (для установки);
короб для загрузки;
ось (шпилька М6 и две гайки);
ручка из дерева;
места крепления патрубка.

Процесс изготовления ротора

Деталь должна быть оснащена валом с переменным сечением. Он изготавливается из поковки М 45 длиной 9 см и диаметром 12 см или же стального кругляка.
Весь процесс должен протекать поэтапно: подготовка деталей из металла (в круге диаметром 105 мм на одинаковом расстоянии сверлятся отверстия радиусом 5 см).
Удалить наружный слой окружности следует таким образом, чтобы размер проточки уменьшился до показателя 104,5 мм. Рабочие зубцы должны находиться в открытом состоянии. После этого ротор подвергается закалке.

Обработка ротора

Закаливание ротора необходимо производить в определенной последовательности: температура в печи доводится до 800 ºС, после чего деталь опускается в масляный контейнер. Охлаждать металл водой в этом случае крайне не рекомендуется, так как могут появиться трещины. Затем производится отпуск: ротор подвергается вторичному нагреву, но уже до температуры 400 ºС. Надо дать ему остыть при комнатной температуре. В результате вы получите очень прочную и твердую деталь, которая прослужит не один десяток лет. Для проверки уровня качества проведенной работы, следует провести напильником по режущей стороне зубца. Если отмечается скольжение и не остается следа, то это значит, что все сделано правильно.

Читать еще: Никелирование своими руками в домашних условиях

В таком устройстве, как самодельная мельница для зерна, ротор будет крутиться при помощи двух радиальных подшипников. Это увеличивает показатель жесткости узла и прочности приспособления. Между подшипниками в валу проделывается дистанционное кольцо 0,5 мм. Оно служит для смещения подшипников и создания натяжения, необходимого для адаптации узла к напряжению в механизме.

Делаем статор

Изготовление статора немного труднее, так как в этом случае от вас потребуется точность. Работа производится поэтапно. В первую очередь проводят обточку заготовки на токарном станке, а затем оставляют небольшой технологический припуск. С этой целью высверливается проем до 70 мм в центре. На заготовке делается разметка окружности с показателем диаметра 105 мм, наносятся центральные точки будущих проемов. Впоследствии они станут рабочей плоскостью для статора. Разметка наносится строго по чертежу.

Контуры отверстий обозначаются сверху и снизу, а затем высверливаются глухие «окна» с глубиной примерно 26 мм. На станке снимается припуск, оставленный ранее, и растачивается место для рабочей камеры (105 мм). Полученная заготовка переворачивается и производится посадочная выемка для вставки подшипников. Также понадобится изготовление канавки для уплотняющих деталей. Мельница может функционировать и без этой составляющей.

Когда статор готов, можно приступить к созданию отверстий с резьбой под крышки для подшипников, статора, патрубка и короба для загрузки. Статор, как и ротор, подвергается термальной обработке по аналогичной технологии.

Обеспечивая четкую работу агрегата, следует правильно выставить координаты статора. В этом случае применяются болты. Ротор при функционировании должен двигаться медленно и легко, без рывков и остановок. Только после проверки функциональности всех деталей можно приступить к пробному запуску приспособления. С этой целью мельницу (мукомольный аппарат) фиксируют на табурете или же столе, чтобы при вибрации она не упала.

Производство станины

Станина является важной деталью. Она используется как плита для основания. Для ее создания применяется лист из стали с показателем толщины 6-8 мм. К станине посредством винтов М6 крепится статор. Винты будут удерживать и патрубок, который может быть съемным. Патрубок устанавливается в проем основания, соответствующего диаметру детали. В механизме он удерживается только за счет трения.

Изготовления патрубка

Чтобы сделать патрубок, следует взять отрезок трубы с тонкой стенкой. Диаметр ее должен быть равен 28 мм. Применимо изделие с наличием круглого или же квадратного сечения. В зависимости от этого показателя в станине делается отверстие нужной формы и диаметра.

Делаем короб для загрузки

Если вы изготовили все вышеперечисленные элементы, то производство загрузочного короба не так уж сложно. Его мастерят из кровельного металлического листа, сгибая в соответствии с нужной формой и паяя швы. Обычное листовое железо также применимо, но кровельное обладает большей прочностью.

Когда деталь готова, ее следует установить на статоре и зафиксировать посредством двух болтов М6.

Учитываем важные моменты

Перед тем как начать собирать ручную мельницу для помола зерна, учитывается следующий факт: если кручение ротора будет производиться только в одну сторону, то в рабочем состоянии будет находиться первая половина рабочей камеры статора, а при вращении ротора в обратную сторону подключится вторая. Стороны различаются количеством выступов и их размерами. Это позволяет получить муку разного помола (крупного или мелкого). Следует изменить лишь направление ротора.

Установка агрегата

Чтобы привести все детали в рабочее состояние, требуется определенная сила тока. До того как начать выпиливать все детали приспособления, подготовьте нужное электрооборудование. Для такой унифицированной конструкции не нужны дорогостоящие элементы.

Вам потребуется электродвигатель, конденсатор с показателем емкости 3,8 мкФ, предохранитель и тумблер. Двигатель устанавливается на пластине из диэлектрика, туда же прикрепляются остальные составляющие. Чтобы ротор развернулся в противоположную сторону, прибегают к переключению конденсатора.

Валы для дробления и двигателя располагаются по оси. Для передачи вращения используется жесткая муфта. В уголках для крепления сверлятся отверстия, которые направляют детали для регулирования положения. Отверстия делаются и в станине. Они нужны для перемещения.

В приемный короб загружается крупа, под выходной патрубок ставится емкость для муки и производится первый процесс помола в домашних условиях.

В статье освещен вопрос, как сделать мельницу для зерна своими руками. Изготовление такого практичного аппарата не составляет особой сложности. Ручная машина обойдется вам намного дешевле, чем покупка фабричного приспособления.

Самодельная зернодробилка своими руками: чертежи, размеры

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

Электродвигатель мощностью около 1 кВт.
Листовой металл толщиной 3 мм.
Калёная сталь для ножа.
Болты, гайки, шайбы, гроверы — М8.
Металлическая бочка или ёмкость подходящих размеров.

Болгарка с отрезным кругом.
Электродрель.
Шлифовальный станок.
Сварочный аппарат.
Слесарный инструмент.

Самодельная зернодробилка: схема.

Зернодробилка состоит из таких узлов:

Задвижка для регулирования подачи зерна в рабочую камеру.
Бункер для зерна.
Кнопка включения-выключения электродвигателя.
Электродвигатель.
Втулка.
Ось.
Шайба.
Гайка.
Винт.
Основание.
Корпус рабочей камеры.
Ёмкость для измельчённого зерна.
Болт.
Гайка.
Металлическая сетка (решето).

Схема рабочей камеры дробилки.

Основание.
Корпус рабочей камеры.
Винт.
Решето.

Изготовление самодельной зернодробилки.

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки.

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.
