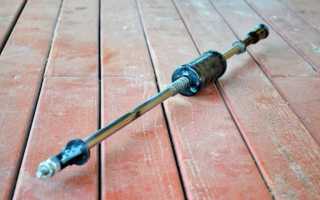

Как сделать обратный молоток своими руками?

Обратный молоток своими руками

Любые виды кузовных работ являются дорогостоящими и требуют специальных навыков и инструментов. Однако на покупке некоторых возможно сэкономить, соорудив их самостоятельно. Например, обратный молоток своими руками можно сделать за час. Это позволит самостоятельно проделывать и контролировать процесс выравнивания вмятины на кузове в труднодоступных местах.

Устройство обратного молотка

Существует несколько вариантов строения обратного молотка:

  • вакуумный;
  • с пневматическим механизмом вытягивания;
  • устройства с несколькими утяжелителями;
  • модели с клейкой основой или сменными насадками.

Первый из представленных видов имеет уникальное преимущество перед подобными устройствами. Вакуумная присоска позволяет производить ремонтные работы без повреждения лакокрасочного покрытия. В зависимости от мощности вакуумного обратного молотка, возможно вытягивать небольшие и средние по площади повреждения на различных частях кузова. Однако при работе необходимо соблюдать особую технологию: вытягивание должно производиться от края повреждения r его центру. В ином случае возникает опасное для металла напряжение, которое может привести к излому или непрогнозируемой деформации.

Пневматические обратные молотки удобны тем, что требуют уменьшенного усилия при выполнении работ. Также сферой, где этот инструмент незаменим, является и работа под капотом, в том числе извлечение прикипевших деталей.

Самодельный обратный молоток можно соорудить из самых простых составляющих:

  • металлический стержень подходящей толщины и длиной около полуметра;
  • стальные шайбы соответствующего диаметра для установки упоров;
  • гири для увеличения силы воздействия;
  • резиновая рукоятка (возможно заменить на любой другой удобный материал);
  • крюк или металлическая пластина с держателем — в зависимости от конструкции предполагаемого молотка.

От состояния всех составляющих зависит, понадобится ли шлифовка и очистка металлических деталей. Для этого можно использовать наждачную бумагу или диск для шлифовки металла, а также могут пригодиться специальные составы. От проектных особенностей будет зависеть, понадобится ли сварочный аппарат или потребуется только устройство для нарезания резьбы. Однако чаще всего без сварки не обойтись, так как закрепление стопорных шайб на стержне обратного молотка лучше производить с помощью надежного шва.

Проектирование устройства

Найти чертежи обратного молотка для кузовного ремонта можно на многочисленных сайтах. Но перед проектированием важно определиться с целями, для которых инструмент будет использоваться. Обратный молоток для рихтовки возможно сделать за полчаса своими руками, однако схему нужно выбрать заранее. Легче всего собрать модель с клейкой основой или со сменными крюками на резьбе.

Первым этапом нужно определиться с размерами молотка. Обычно длины в 50 см достаточно для обеспечения длительной работы и удобства, однако уменьшение этого числа возможно в зависимости от индивидуальных потребностей или наличия нужных материалов.

Вторым этапом делается четкий чертеж, на котором тщательно прорисовывается каждая деталь. Благодаря этому становится понятно количество составляющих частей и степень их готовности к сборке. Чаще всего именно в этот момент можно заранее продумать и изготовить крючки для вытягивания различного размера. Так как обратный молоток можно сделать с одним или несколькими грузами, то такое разнообразие насадок позволит работать со вмятинами различной тяжести. Например, при специфических повреждениях возможна приварка нескольких петель на одной прямой с последующим продеванием в них штыря для вытягивания одной плоскостью.

Этот метод подойдет не для любой вмятины, однако он позволяет сократить возникающие деформационные силы в металле, что позволяет сделать работу быстрее и с минимальными повреждениями.

Алгоритм изготовления

Когда модель будущего изделия выбрана, нужно рассмотреть последовательность того, как сделать обратный молоток своими руками. Для начала нужно подготовить все составляющие будущего механизма. Первым этапом проводится очистка и шлифовка. Это необходимо сделать для лучшего скольжения груза по основанию молотка. После этого готовятся составные части. В инструменте с крюком изготавливается насадка нужного размера и диаметра. В случае выбора проекта обратного молотка с клеящейся основой, ее собирают из подручных средств.

Интересное дополнение: если под рукой не нашлось подходящей гири, груз обратного молотка можно соорудить своими руками. Для этого нужно распилить лом на детали одинаковой длины и закрепить их изолентой вокруг стержня, а с помощью сварки соединить полученный результат. Важно помнить, что перемещение по всей длине должно происходить свободно, поэтому делать сварные швы внутри нет необходимости.

Нужно выбрать железный стержень, который будет толще, чем основание обратного молотка, на 3-4 см и отпилить деталь длиной 5-7 см. Внутри просверливается отверстие под толщину стержня. Резьба нарезается внутри под прямым углом, чтобы приваренная далее пластина находилась строго перпендикулярно рабочей рукоятке. Эта площадка должна быть хорошо отшлифована и очищена, а на внешней стороне искусственно создается ребристая текстура для того, чтобы липкая основа лучше взаимодействовала с ней.

Самодельную липучку из герметика для обратного молотка можно изготовить из различных материалов. Клеящий состав должен отвечать нескольким характеристикам:

  • он не должен оставлять следов на лакокрасочном покрытии автомобиля;
  • его степень взаимодействия с поверхностью должна обеспечивать надежное сцепление;
  • состав должен быть достаточно эластичным.

Для этой цели можно выбирать любой бытовой состав. Например, соскоблить его с деталей, из которых делают пластиковые окна или воспользоваться смолой, которую можно приобрести в хозяйственном магазине.

Скользящий молоток с дополнительными насадками своими руками сделать тоже несложно. Чтобы его изготовить нужно лишь нанести резьбу на основание. При этом будущие насадки обратного молотка будет нужно делать с диаметром больше, чем стержень, на несколько сантиметров — это обеспечит надежность во время работы. В случае, если насадки уже есть и все они рассчитаны на разные стержни, возможно изготовить адаптер для обратного молотка своими руками или приобрести готовый в любом автомобильном магазине.

Использование обратного молотка в работе по вытягиванию вмятин доказало эффективность при работе с арками и порогами, где доступное внутреннее пространство невелико. Также его применение возможно при небольших повреждениях на дверях и корпусе в случае, если не задето ребро жесткости. Самостоятельное изготовление обратного молотка позволит сэкономить значительную сумму.

Как сделать обратный молоток для кузовного ремонта?

Обратный молоток — это инструмент для кузовного ремонта автомобилей и его можно сделать своими руками.

  1. Материалы и инструменты для изготовления
  2. Обратный молоток для кузовного ремонта: пошаговая инструкция

Изделие состоит из нескольких частей: рукоятки длиной около 50 сантиметров, двух стопорных гаек с шайбами, гири и нескольких крюков (других насадок, в зависимости от целевого использования).

Принцип работы заключается в том, что закрепленная на металлическом пруте гиря с каждым последующим движением ударяется о стопорные гайки таким образом оказывает воздействие на закрепленный крюк, который вытягивает вмятины или изгибы деформированного металла.

Материалы и инструменты для изготовления

Качественный обратный молоток можно сделать в гаражных условиях без использования серьезного оборудования и с минимальными затратами на материал. Процесс изготовления при наличии всех необходимых элементов занимает порядка 1-го часа.

Читать еще:  Как сделать цангу своими руками?

Основные инструменты и материалы для изготовления обратного молотка:

  1. Стальной прут 12 мм длиной около 50 см;
  2. Изолента, клейкая лента;
  3. Стальной прут 16 мм;
  4. Две крупных стальные шайбы с гайками;
  5. Инструмент для нарезки резьбы;
  6. Электросварка;
  7. Тиски для фиксации.

Обратный молоток для кузовного ремонта: пошаговая инструкция

Процесс изготовления обратного молотка начинается с подготовки материала. В качестве рукоятки будет использоваться металлический прут толщиной 12 мм и длиной 50 сантиметров.

1. Изготовление подвижной «гири»

Гиря для обратного молотка изготавливается из прута диаметром 16 мм. Прут нарезается на 5 ровных частей длина которых равняется 12-16 сантиметров. Прутья закрепляются на основной рукояти с помощью изоленты, а далее осуществляется их сваривание между собой продольным сварочным швом. Важно учитывать отсутствие сварного шлака на поверхности рукоятки.

2. Нарезка резьбы в верхней части рукоятки обратного молотка

Резьба нарезается под длинную гайку примерно на 2-3 сантиметра по прутку. Данная процедура должна осуществляться с учетом всех углов так, как от этого зависит то насколько крепкий получится обратный молоток для рихтовки.

3. Изготовление гнутых крюков для обратного молотка

Данные крюки необходимы для выравнивания деталей в разных плоскостях. Изготовление элементов осуществляется в индивидуальном порядке в зависимости от потребностей пользователя. Процедура сгибания проводится при помощи кувалды и упора.

4. Нарезание резьбы металлических крюков

На готовых крюках для обратного молотка также нарезается резьба, чтобы при помощи длинной гайки соединить два элемента необходимых для работы данного инструмента. Нарезка должна происходить под ровным углом, чтобы две соединенных детали были без перекосов, иначе возможен срыв крюка с резьбы во время рабочего процесса.

5. Установка стопорных шайб на рукоятку

Чтобы получить качественный универсальный обратный молоток необходимо изготовить надежные стопорные шайбы. Данные элементы принимают большую часть нагрузки во время ударов, поэтому их монтаж должен осуществляться с учетом всех углов. На конце рукоятки нарезается резьба на которую в дальнейшем накручивается гайка с шайбой. Перед установкой шайбы монтируется резиновая ручка изготовленная из изоленты или резиновой шланги.

6. Проверка работоспособности обратного молотка в сборе

Изготовленный обратный молоток должен работать без заеданий и каких-либо трудностей. Все механизмы передвигаются плавно.

Резьба на крюках и стопорной гайке обязательно должна быть смазана, чтобы сохранить узловой механизм.

Видео: как сделать обратный молоток своими руками?

Обратный молоток своими руками: механический и пневматический

Импульс удара простого молотка направлен внутрь ударяемой поверхности, в результате чего она деформируется. В обратном молотке направление импульса противоположное, благодаря чему появляется возможность деформацию устранить. Устройство широко применяется при кузовном ремонте поврежденных автомобилей и в умелых руках устраняет даже глубокие вмятины. Обратный молоток поможет также при снятии подшипников в труднодоступных местах. Пневматическая разновидность устройства используется для извлечения пригоревших форсунок дизельных двигателей. Статья расскажет, как сделать обратный молоток своими руками.

Наиболее распространены механические и пневматические устройства:

  1. Механические. Конструкция состоит из металлического стержня длиной около 50 см и диаметром 1,5-2 см, который снабжен рукояткой с металлическим ограничителем. На стержень надевается свободно перемещающаяся цилиндрическая металлическая гиря. Свободный конец стержня с помощью различных насадок или сварки крепится к месту деформации или к подшипнику. Гиря рукой перемещается по стержню вперед, затем с силой посылается назад. От удара гири о металлический ограничитель рукоятки устройство движется от поверхности, вытягивая вмятину или снимая подшипник. Самостоятельно сделать обратный молоток, подходящий для проведения кузовного ремонта, не представляет особого труда.
  2. Пневматические. Устройство похоже на пневматический отбойный молоток, в котором металлический поршень ударяет по хвостовику пики с частотой несколько тысяч ударов в минуту. В обратном молотке поршень ударяет в стенку устройства, в результате чего молоток получает импульс движения, направленный в сторону удара. Получаемого усилия достаточно, чтобы с его помощью извлекать во время ремонта 90% пригоревших форсунок дизельных двигателей. Обратный молоток подойдет также и для снятия подшипников, особенно в неудобных труднодоступных местах. Промышленное изделие удобно в эксплуатации, но дорого – цена начинается от 30000 рублей. Стоимость обратного молотка, описанного в статье, гораздо ниже. Однако для его изготовления требуется опыт слесарных и токарных работ, навыки чертежного дела, что может оказаться не под силу новичку.

Механический обратный молоток

Для изготовления понадобятся:

  • две бывшие в употреблении задние автомобильные стойки ВАЗ 2108;
  • два отрезка металлических труб длиной 12 см;
  • старая боковая рукоятка от любого электроинструмента;
  • металлическая шайба 60 мм с диаметром отверстия 22 мм;
  • свинец для утяжеления;
  • электросварочный аппарат;
  • газовая горелка (для плавления свинца);
  • болгарка или ножовка.

    Резервуар стройки разрезается по окружности со стороны штока на расстоянии 2 см от края.

Извлекается цилиндр стойки.

Молотком выбивается направляющая втулка штока.

Два штока соединяются безрезьбовыми концами, свариваются. Место соединения зачищается и шлифуется. Получившийся стержень имеет длину около 60 см с резьбой на обоих концах.

С одной стороны на стержень надевается шайба 60 мм и приваривается. Расстояние от края до места крепления подбирается в зависимости от длины рукоятки.

Рукоятка закрепляется гайкой.

Отрезки труб (одна немного толще стержня, вторую можно отрезать от резервуара стойки) вставляются друг в друга и выравниваются – стенки трубок не должны касаться друг друга. С одной стороны на срезы труб наваривается шайба подходящего размера.

В пространство между отрезками труб помещаются куски свинца. Деталь нагревается горелкой до расплавления свинца.

После застывания свинца ударная гиря готова. Для удобства в работе на деталь можно надеть опоры буферов сжатия стоек, имеющих вид металлических крышек с центральным отверстием.

Гиря надевается на стержень.

  • На противоположенный рукоятке конец молотка гайками закрепляется предохранительная шайба, не позволяющая гире соскользнуть со стержня.
  • Устройство готово к работе.

    Пневматический обратный молоток

    Для сборки понадобятся:

    • пневматическое зубило. По сравнению с пневматическим молотком обладает меньшими габаритами – переделанным устройством будет удобно работать в подкапотном пространстве автомобиля;
    • металлические заготовки для изготовления на токарном станке корпуса устройства и заглушки;
    • металлический штуцер для шланга;
    • болгарка, ножовка по металлу, газовый и гаечные ключи, измерительный инструмент;
    • компрессор производительностью 250-300 литров воздуха в минуту, воздушные шланги.

    1. С цилиндра пневматического зубила снимаются резиновый пыльник, стопорное кольцо, втулка и пружина – эти детали после переделки больше не понадобятся.
    2. Корпус с рукояткой зажимаются в тиски. Газовым ключом цилиндр выкручивается из корпуса. Придется приложить значительные усилия – резьба цилиндра во многих моделях выполнена под некоторым углом.
    3. Из снятого цилиндра извлекается ударный поршень и воздушный клапан. На наружной стенке цилиндра от переднего среза нарезается резьба длиной 3-4 см – на нее будет закручиваться заглушка.
    4. Из рукоятки зубила выкручивается втулка для штуцера с сеточкой для защиты от попадания мусора внутрь устройства.
    5. Корпус пневматического зубила разрезается на две части.
    6. Тщательно измеряются детали внутренней поверхности корпуса: длина, угол и шаг резьбы, место расположения воздушного отверстия, форма задней стенки и т. д.
    7. Изготавливается подробный чертеж.
    8. По чертежу на токарном станке изготавливается новый цилиндрический корпус, внутренний профиль которого, а также расположение отверстия воздуха соответствует распиленной детали. При вытачивании на станке желательно, чтобы распиленный корпус находился рядом – возможно понадобятся дополнительные измерения. Снаружи задней стенки токарным способом вытачивается хвостовая часть – шток длиной 5-7 см и диаметром 1,5 – 1,6 см с резьбой. На хвостовик будут крепиться приспособления для фиксации и извлечения форсунок. Отдельно вытачивается заглушка, внутренняя резьба которой соответствует ранее нарезанной на цилиндре. Этот этап изготовления молотка самый ответственный. От точности изготовления будет зависеть работоспособность изделия и безопасность работы с ним. Поэтому токарную обработку должен проводить квалифицированный специалист.
    9. Для увеличения прочности изготовленные корпус и заглушка закаливаются.
    10. Над воздушным отверстием снаружи корпуса наваривается металлическая втулка, внутренняя резьба которой соответствует резьбе втулки с защитной сеткой.
    11. От металлического долота для пневматического инструмента отрезается хвостовая часть. После помещения обрезанной детали в торец цилиндра она должна быть на одном уровне с его срезом. Хвостовик долота изготавливается из твердосплавного материала и выдерживает удары поршня.
    12. Внутрь цилиндра помещается поршень.
    13. Широкая часть цилиндра с установленным на ней воздушным клапаном вкручивается в новый корпус. Для получения необходимого усилия при закручивании целесообразно на корпусе цилиндра сделать проточки под гаечный ключ.
    14. В верхнюю часть цилиндра вставляется обрезанный хвостовик зубила и накручивается заглушка. Для исключения ее откручивания при работе в корпусе просверливается отверстие 6 мм, нарезается резьба и закручивается фиксирующий болт.
    15. Во втулку над отверстием для воздуха вкручивается переходник с защитной сеткой и штуцер для воздушного шланга.
    16. На штуцер закрепляется воздушный шланг. Пневматический обратный молоток готов к работе.
    Читать еще:  Как сделать тахометр своими руками?

    Надеемся, что вы узнали много полезных вещей и с помощью пошаговых инструкций сможете самостоятельно сделать обратный молоток.

    Как сделать обратный молоток своими руками из амортизатора

    На эту важную деталь пойдет остаток трубы от амортизаторной стойки. Обратный молоток из штока амортизатора бесполезен без груза-гири: ее вес должен составлять не меньше 1 кг.

    Для кузовного ремонта, рихтовки, снятия «прикипевших» деталей нужен редкий ручной инструмент – молоток обратного действия. Конструкцию изготавливают из подручных материалов: анкеров, профильных труб. Один из вариантов – обратный молоток своими руками из амортизатора. Польза очевидная: вы дадите вторую жизнь отслужившей запчасти и изготовите эксклюзивный механизм, который не раз пригодится в облуживании автомобиля.

    Как самостоятельно изготовить обратный молоток из старого амортизатора

    Лучше всего подходят ВАЗовские стойки амортизатора. После разбора старой машины не спешите сдавать в металлолом старые части. Приложив некоторое усилие и смекалку, несложно сделать обратный молоток из амортизатора.

    Проектирование устройства

    Прежде нужно разобраться с конструкцией. В классическом варианте механический обратный молоток представляет собой штырь длиной 50 см и диаметром 15-20 мм. С одной его стороны закреплена ручка, с другой – фиксирующее устройство (крюк, вакуумные присоски, болт с резьбой). Между ними свободно скользит стальная втулка – гиря.

    Необходимые материалы и инструменты

    После правильной разборки стойки у вас окажется необходимый материал, чтобы соорудить обратный молоток своими руками из амортизатора.

    Список инструментов для работы:

    • болгарка;
    • электросварка;
    • слесарные тиски;
    • стандартный набор ключей;
    • газовая горелка.

    Подготовьте тару для смазки, вытекающей из полости трубы во время резки.

    Разборка стойки амортизатора

    Для создания полезного приспособления-съемника нужны верхняя часть старой запчасти и шток.

    Разборка стойки амортизатора

    Зажмите деталь в тиски, подставьте посуду под то место, где будете делать срез. Отпилите трубу до тарелки с пружиной. Работайте аккуратно, не зацепите шток.

    Снимите со стойки крепежи, другие детали. У вас остается шток и верхняя крышка. Выньте из последней сальник и втулку.

    Изготовления обратного молотка

    Освободившийся шток будет служить основой, из которой и получится функциональный обратный молоток из амортизатора. Осталось снабдить штырь тремя деталями: это рукоять, груз-гиря и насадка.

    1. С одного края стержня — там, где резьба — прикрепите рукоятку. Зафиксируйте ее, приварив с обеих сторон гайки. Места сварок обработайте по правилам: удалите болгаркой наплывы и неровности, отшлифуйте.
    2. Из куска амортизаторной стойки и подобранной к ней трубки нужного диаметра сделайте подвижную гирю. Смонтируйте элемент на главный штырь.
    3. На противоположный от рукояти конец прута присоедините насадки.

    Изготовления обратного молотка

    Как сделать рукоятку

    Для удобного пользования прибором найдите и закрепите на одном конце главного рабочего стержня прорезиненные боковые ручки от электроинструментов. Если не нашлось подходящих деталей, приладьте любой хомут, который комфортно ляжет в руку.

    Как вариант, используйте кусок топливного шланга. Закрепите его с обеих сторон гайками.

    Как сделать подвижную гирю

    На эту важную деталь пойдет остаток трубы от амортизаторной стойки. Обратный молоток из штока амортизатора бесполезен без груза-гири: ее вес должен составлять не меньше 1 кг.

    Порядок изготовления гири:

    1. Подберите трубу меньшего сечения, чем кусок от стойки, но больше диаметра штока (груз должен свободно скользить по стержню).
    2. Вставьте одну трубку в другую так, чтобы они не соприкасались стенками.
    3. Отцентрируйте детали, заварите один торец, второй оставьте открытым.
    4. Расплавьте свинец, залейте в зазор между трубами. После застывания металла гиря готова к работе.

    Обратный молоток из штока амортизатора

    Свинец можно «добыть» из старого аккумулятора и расплавить в корпусе от ненужного масляного фильтра. Либо, заложив кусочки свинца между стенок гири, направить на деталь пламя газовой горелки.

    Остывшей гире придайте эстетичный вид (срежьте наплывы от сварки, пройдитесь наждачной бумагой), наденьте красивый тяжелый элемент на шток. Обратный молоток своими руками из амортизатора готов.

    Изготовление обратного молотка и кузовной ремонт своими руками

    Такая разновидность автомобильного ремонта как ремонт кузова — операция достаточно сложная. От вас потребуется ряд специальных знаний, а также приспособления и инструменты. Немаловажную роль в кузовном ремонте играет обратный молоток. Данный инструмент достаточно прост и его можно без проблем сделать самостоятельно. Тем более что на эту тему есть много рекомендаций и видео, а также чертежи.

    • Действие
    • Разновидности
    • Изготовление
      • Применение
    • Вакуумный обратный молоток
    Читать еще:  Как сделать мотопомпу своими руками?

    Сегодня вы узнаете, как сделать обратный молоток своими руками и как правильно применять его по назначению.

    Действие

    Это устройство используется для того чтобы выровнять незначительные участки на деформированных машинах после мелких аварий.

    Есть такие участки кузова, которые можно выровнять с помощью простого резинового молотка, выполняя обратные удары. Однако такого доступа к большинству поверхностей не существует. Именно поэтому и нужен обратный молоток. Наконечник молота прикрепляется к месту деформации. С помощью груза на обратном конце на поверхность оказывается рывковое оттягивающее усилие.

    Прежде чем начать делать обратный молоток для кузовного ремонта своими руками, потребуется понимать, как устроен данный инструмент и какие его разновидности существуют. Также рекомендуется сделать чертеж. И только после этого нужно приступать к работе.

    Разновидности

    Несмотря на то что конструкция обратного молотка достаточно проста, со временем даже у него появилось несколько модификаций. Тот или иной вариант используется в разных случаях — все зависит от мастерства, а также типа деформации. Но в целом конструкция всегда одинаковая, одинаковый и принцип работы. Различия заключаются только в методике крепления такого инструмента к кузову.

    Наиболее простой вариант молотка:

    1. Это металлический прут, с одного конца которого располагается крючок, а со второго — груз и упор;
    2. За шайбу цепляют крючок, а шайбу приваривают к месту деформации посредством сварки;
    3. При условии приложения на груз ударных усилий деформация вытянута до нужного момента.

    А вот второй вариант (тоже достаточно простой) несколько будет отличаться от первого. На конце вместо крючка располагается простая резьба. Чтобы с помощью такого приспособления выровнять поверхность, в центре деформации проделывается отверстие, в которое вставляется конец с резьбой, а с обратной стороны на нем прикрепляются гайка и шайба.

    Вакуумный молот — это самый сложный вариант его исполнения. Он прикрепляется на поверхности деформированного участка посредством разреженного воздуха. Присоска начинает работать как обычным методом, так и с помощью компрессора.

    Благодаря вакуумному устройству можно исправить незначительные кузовные повреждения и сохранить неповрежденное лакокрасочное покрытие.

    Изготовление

    Самостоятельно сделать такое приспособление не так уж и сложно. Специальных инструментов и материалов при этом не потребуется. И времени много для этого не будет нужно. Чтобы иметь наглядное представление о работе, можно посмотреть обучающее видео, а также сделать примерный чертеж.

    Если говорить про инструментарий, то для работы вам потребуется следующее:

    1. Штырь из металла на 50 см и диаметром в 20 мм;
    2. Груз с внутренним отверстием;
    3. Желательно иметь инструмент для нарезания резьбы;
    4. Аппарат для сварки;
    5. Болгарка.

    Если вы хотите сделать молоток с крючковым типом крепления, то выполните крючок на конце штыря. Его можно сделать из пассатижей или тисков. Другой вариант — приварить уже готовый крючок от другого инструмента.

    Если же захват инструмента будет резьбовым, то нарежьте резьбу на конце штыря специальным инструментом. Много нарезать ее не нужно, поскольку металл кузова достаточно тонкий.

    Когда будет готов наконечник, на штырь надевают груз, ограниченный с обратной стороны инструмента. Это можно выполнить посредством резьбового упора или же методом сварки. Резьбовой упор — вариант более приемлемый, поскольку можно применять грузы разного веса в зависимости от того, какое нужно усилие на конце инструмента.

    Применение

    Такой инструмент имеет следующий принцип работы:

    1. Для начала внимательно изучите деформированный участок на машине и подберите подходящий крюк в зависимости от места его расположения, а также размеров вмятины — это позволит в будущем правильно вычислить точность силы приложения;
    2. Потом поврежденный участок на кузове хорошо очистите от лишнего слоя краски, а также грунта до металла;
    3. Далее, на металлическую поверхность вмятины на автомобиле приварите специальные скобы (ремонтные шайбы) посредством сварочного аппарата. Если с молотком в комплекте идет электрический споттер, то при выравнивании потребуется только сменить насадку;
    4. За скобы зацепляем крючок инструмента, потом аккуратно и легко вытягиваем вмятину. Рекомендуется это делать до полного исчезновения поврежденного участка кузова;
    5. Чтобы целиком удалить вмятины, для начала приварите несколько скоб, а потом через их отверстия протяните прут инструмента, чтобы повреждение исчезло;
    6. Исправленный участок обрабатываем грунтовкой и покрываем краской в зависимости от тона кузова.

    Однако, наравне с преимуществами, такой молоток имеет и ряд недостатков. Из-за них можно вместе с имеющейся вмятиной на кузове удалить и неповрежденный ранее слой краски. Кроме этого, данный инструмент не подойдет для исправления больших вмятин на капоте, крыше или поверхности багажника машины. А приваривание скоб может испортить металл, из-за этого деталь потребуется заменить полностью.

    Вакуумный обратный молоток

    Есть отдельный вид устройства — это вакуумный молоток. Вакуумная рихтовка автомобильного кузова имеет свою особенность, благодаря которой можно привести в порядок достаточно крупную поврежденную поверхность машины.

    Его преимущество заключается в том, что на нем присутствует вакуумная присоска, благодаря ей не потребуется снимать толстый слой лакокрасочного покрытия перед началом кузовного ремонта. Еще по сравнению с обычным инструментом не нужно будет сверлить или приваривать скобы на участке, подверженном ремонту. В этом случае используются пистоны разных конфигураций и форм. Посредством вакуумной присоски при выравнивании вмятины материал хорошо удерживается. Работа с вакуумным инструментом снизит время на работу и трудозатраты.

    Вакуумная рихтовка кузова осуществляется следующим образом:

    1. Сначала место для выравнивания очищается от жира и прогревается;
    2. Вмятина по центру и краям проклеивается клеевыми пистонами нужного размера. Пистоны зацепляются вакуумным молотком, при этом воздействие на поверхность достаточно аккуратное;
    3. Повторяйте по очереди два предыдущих действия, пока поверхность кузова не примет нормальную форму;
    4. В конце после выравнивания ее хорошо прорабатывают с помощью минилифтера, который идет в комплекте с пистонами.

    Несмотря на очевидные преимущества вакуумной вытяжки перед обычным выравниванием, такой способ рихтовки кузова тоже имеет свои минусы. Целиком убрать дефект не получится. Более того, если на поврежденном участке были трещины, то так вы рискуете еще больше его повредить. Соответственно, к выбору способа рихтовки нужно отнестись внимательно, а также правильно выбирать инструменты для работы.

    Как видим, обратный молоток — это незаменимый инструмент для проведения рихтовальных работ кузова. Он имеет немало минусов, о которых мы рассказали выше. Но, несмотря на это, только с его помощью можно избавиться от вмятин в труднодоступных местах. Поэтому он обязательно должен присутствовать в арсенале инструментов каждого автомобильного слесаря.

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    Adblock
    detector
