Как сделать тахометр своими руками?

Автомобильный тахометр своими руками

Автомобильный тахометр — это измерительный прибор, который предназначен для измерения количества оборотов коленчатого вала двигателя в минуту (об/мин). Раньше в автомобили устанавливались механические тахометры. В современных автомобилях устанавливаются электрические или электронные тахометры.

Во время работы двигателя автомобиля тахометр позволяет контролировать стабильность его оборотов на холостом ходу и при движении автомобиля. По стабильности оборотов на холостом ходу можно судить о состоянии системы подачи топлива, системы зажигания и самого двигателя.

При установке оборотов холостого хода и регулировки угла опережения зажигания двигателя с помощью стробоскопа без тахометра не обойтись. Необходимо одновременно производить регулировку и наблюдать за оборотами двигателя. После каждого подкручивания винта регулировки смотреть показания тахометра, установленного в салоне автомобиля неудобно. Может выручить установленное в салоне зеркало, но это тоже не лучшее решение. Гораздо удобнее иметь тахометр, вмонтированный в стробоскоп.

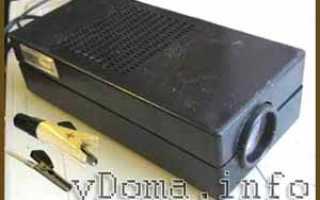

При изготовлении стробоскопа своими руками я вмонтировал, тахометр в его корпус. При проверке и настройке УОЗ двигателя такое техническое решение показало удобство в работе.

Опубликованные в Интернете аналоговые схемы тахометров отличаются большей погрешностью показаний, выполненные на цифровых микросхемах не каждому автолюбителю под силу повторить.

Предлагаемое Вашему вниманию схемное решение тахометра отличается простотой и высокой точностью показаний в независимости от изменения температуры окружающей среды и питающего напряжения. Имеет растянутую шкалу, что позволяет при применении малогабаритного стрелочного индикатора измерять частоту оборотов двигателя с высокой точностью.

Электрическая принципиальная схема

Представленная схема тахометра отличается простотой и доступностью деталей для повторения благодаря применению интегрального таймера — микросхемы КР1006ВИ1 (аналог NE555).

Схема состоит следующих функциональных узлов. Формирователя импульсов, выполненного на VT1-VT2, широтно-импульсного модулятора на микросхеме DA1 типа КР1006ВИ1 и резисторного моста на резисторах R8-R13. Для снятия показаний применен электродинамический стрелочный микроамперметр. К недостаткам схемы тахометра можно отнести необходимость балансировки моста для каждого типа миллиамперметра при повторении схемы. Но это не сложная операция.

Питающее напряжение на схему тахометра подается непосредственно с клемм автомобильного аккумулятора.

Принцип работы

При поступлении импульсов от прерывателя или катушки индуктивности, используемой в стробоскопе, конденсатор С1 через диод VD1 и резистор R1-R2 перезаряжается, создавая на базе транзистора VT1 импульсы, открывая его. В результате на коллекторе транзистора, включенного в ключевом режиме, образуются короткие положительные импульсы, длительность которых определяется емкостью конденсатора С1. VT2 служит для инвертирования импульсов, перед подачей на вход DA1. Форма импульсов приведена на электрической схеме тахометра с правой стороны, верхняя осциллограмма. На фото ниже структурная схема КР1006ВИ1.

Интегральный таймер КР1006ВИ1 включен по типовой схеме формирователя импульсов. По положительному фронту импульсов, поступающих на вход 2, микросхема формирует на выходе 3 положительные импульсы с шириной, линейно изменяющейся в зависимости от частоты поступающих на вход. Частота выше, импульсы шире. Исходная ширина импульсов зависит от постоянной времени R6, R7 и C3.

Выходящие с вывода 3 микросхемы DA1 импульсы поступают на левое плечо моста тахометра, которое образуют резисторы R8-R9 и R11. На правое плече моста тахометра, которое образуют резисторы R10 и R12, R13 поступает постоянное опорное напряжение +9В с интегрального стабилизатора напряжения К142ЕН8А. Конденсатор С4 исключает дергание стрелки тахометра при измерении низких оборотов двигателя. Стабилизатор также обеспечивает питание всех активных элементов тахометра. В диагональ моста включен микроамперметр.

Благодаря такому схемному решению удалось исключить нелинейные элементы, получить линейное показание миллиамперметра при изменении частоты и обеспечить высокую точность измерений частоты вращения двигателя за счет растянутой шкалы. Так как в тахометре, по соображениям габаритных размеров, применен малогабаритный миллиамперметр от индикатора уровня записи магнитофона, у которого длина шкалы мала, то только благодаря растянутой шкале удалось получить высокую точность показаний.

Микросхемы стабилизаторов серии К142ЕН обеспечивают стабильное выходное напряжение в широком диапазоне температуры, чем и обусловлено применение микросхемы К142ЕН8А в тахометре. Конденсаторы С2, С5 и С6 установлены для сглаживания пульсаций питающего напряжения.

Конструкция и детали

Так как схема простая, то печатную плату я не разрабатывал. Монтаж всех деталей, кроме миллиамперметра, выполнил на универсальной макетной плате размером 30 мм×50 мм. На фотографии видно как размещены элементы схемы.

Для подвода питающего напряжения и входного сигнала применен трехконтактный разъем. Шкала миллиамперметра напечатана на принтере и приклеена сверху на его штатную шкалу.

Плата с деталями закреплена в крышке корпуса стробоскопа на винтах. Миллиамперметр установлен в вырезанном в крышке корпуса прямоугольном окне и закреплен с помощью силикона.

Такая конструкция размещения тахометра обеспечивает удобство доступа к плате стробоскопа, достаточно снять крышку, отсоединить разъем.

Настройка тахометра

Если не допущены ошибки при монтаже деталей и исправны элементы схемы, то тахометр сразу начнет работать. Необходимо будет только подогнать номиналы резисторов моста. Для этого нужно с импульсного генератора подать на вход тахометра прямоугольные импульсы частотой, взятой из нижеприведенной таблицы и откалибровать шкалу.

Так как в автомобилях обычно за один оборот вала двигателя датчик выдает два импульса, то при калибровке тахометра нужно устанавливать частоту на генераторе в два раза больше. Например, при калибровке точки шкалы 800 нужно будет подать на вход тахометра импульсы частотой не 13 Гц, а 26 Гц. Ряд частот для такого случая приведен в нижней строке таблицы.

Для того, чтобы не испытывать трудностей при калибровке шкал тахометра нужно знать принцип работы мостовой схемы. Перед Вами принципиальная схема моста постоянного тока. При равенстве соотношений величин резисторов R1/R2 и R3/R4 напряжения в точках диагонали моста A и B равны, и ток через mA не протекает, стрелка стоит на нуле.

Если, например, уменьшить величину резистора R1, то напряжение в точке А увеличится, а в точке В останется прежним. Через миллиамперметр, находящийся в диагонали моста потечет ток и стрелка отклонится. То есть при постоянном напряжении в точке В и изменении напряжения в точке А стрелка прибора будет двигаться относительно шкалы.

В схеме тахометра функцию резистора R1 выполняет резистор R9, и так далее. При увеличении оборотов двигателя, частота и ширина импульсов с выхода микросхемы увеличивается и таким образом увеличивается напряжение в левой точке подключения миллиамперметра, протекающий ток увеличивается и стрелка отклоняется. Резисторы в плечах моста подобраны в таком соотношении, чтобы мост был изначально разбалансирован, и равенство напряжений в точках подключения миллиамперметра наступало при 700 оборотов двигателя.

Номиналы резисторов на схеме указаны при сопротивлении рамки миллиамперметра 1,2 кОм. Если использовать прибор, имеющий другое сопротивление рамки, то придется подбирать номинал резисторов R8, R9 и R12, R13, временно заменив их переменными. После калибровки прибора, измеряется сопротивление переменных резисторов, и они заменяется постоянными.

Переключатель S1 можно не устанавливать и настроить прибор для измерения в требуемом диапазоне по одной шкале. В таком случае точность измерений снизится в два раза. При растянутой шкале прибора такой точности тоже будет достаточно.

Тахометр, выполненный по предложенной схеме, является законченным прибором и его можно применять для измерения частоты вращения любых валов, например, двигателя моторной лодки, электродвигателей. В качестве датчиков могут использоваться датчики холла, фото и электромагнитные датчики. Достаточно доработать схему входного формирователя импульсов.

Тахометр своими руками – изготовление и применение на практике

• Принцип работы тахометра достаточно простой
• Электрическая схема импульсная
• Электрическая схема генераторного типа
• Индукционный тахометр
• Механический тахометр
• Как сделать тахометр своими руками?

Начнем с определений. Что такое тахометр в автомобиле? Это прибор, фиксирующий частоту вращения коленчатого вала в автомобиле.

Разумеется, его применение не ограничено только автотранспортом. Определение количества оборотов в минуту необходимо при работе с различными механизмами:

• турбина самолета
• вал корабельной силовой установки
• генераторы электростанций
• фрезерные и токарные станки высокой точности
• буровые установки
• приборы учета электроэнергии и воды.

Кроме того, приборы для измерения частоты вращения применяются в научно-исследовательской работе.
Любой тахометр состоит из двух частей:

1. Датчик вращения снимает показания с вала – объекта измерения
2. Сигнальное устройство либо подает команду на управляющую схему механизма, либо просто выводит данные на стрелочный прибор (цифровое табло).

Принцип работы тахометра достаточно простой

Есть несколько разновидностей конструкции:

Электрическая схема импульсная

На вал, частота которого измеряется, устанавливается метка, излучающая любое поле. Чаще всего это маленький магнит.

Рядом с валом размещается считывающее устройство – датчик. На нем формируются импульсы, соответствующие скорости вращения вала.

Электронная схема принимает сигналы, и выводит их на устройство отображения. Вместо пары магнит-датчик иногда применяется фото и светодиод.

Тогда на вал устанавливается диск с отверстием, и считывание происходит по вспышкам света.

Преимущество схемы – идеальная точность. Фактически, это цифровое устройство, работающее без погрешностей. Кроме того, такая схема не отбирает мощность у двигателя.

Недостаток – требуется электропитание. Это исключает применение прибора в чисто механических агрегатах.

Электрическая схема генераторного типа

Вал механизма соединен с компактным генератором. В зависимости от скорости вращения, меняется величина вырабатываемого напряжения.

Показания снимаются прибором, работающим по принципу вольтметра. Иное название – тахометр постоянного тока. Главное преимущество – нет необходимости в источнике питания.

Индукционный тахометр

Это также генераторная схема, только в данной конструкции применяется машина асинхронного типа. На катушки статора подается питание, и при вращении ротора происходит возбуждение и линейное увеличение напряжения.

У таких приборов высокая погрешность, и они не являются энергонезависимыми. Зато снятие показаний (в отличие от тахометра постоянного тока) происходит уже на малых оборотах.

Механический тахометр

Система автономная, для работы не требуется ни питания, ни управляющих схем.

На валу (5) жестко закреплен постоянный магнит (4). При вращении магнита возникает вихревое поле, которое увлекает за собой чашу (3) из магнитного материала.

Вращению чаши препятствует спиральная пружина (2). Чем выше скорость вращения, тем сильнее отклоняется вал со стрелкой.

Главное достоинство прибора – простота конструкции и отсутствие необходимости в электропитании. Недостатков два: высокая погрешность и сдвинутый нижний предел измерений. При малых оборотах стрелка не отклоняется.

Мы рассмотрим самое востребованное применение тахометров – автомобиль.

Любой механизм вращения (в нашем случае – коленчатый вал автомобиля) имеет предел нагрузки. То есть, силовая структура и подшипники могут выдержать определенную скорость.

Кроме того, остальные механизмы мотора также рассчитаны на предельно допустимую частоту оборотов.

Поэтому установка прибора контроля обязательна для любого современного ДВС. Исключение составляют лишь маломощные моторы для мотоциклов и мопедов.

Для контроля за оборотами коленвала нужен тахометр. В большинстве автомобилей (особенно с механическими КПП), показания прибора дают водителю возможность правильно выбирать момент перехода на следующую ступень.

Изготовление тахометра своими руками на базе Arduino, подробное видео.

В машинах с автоматической трансмиссией, схема подключения тахометра подает сигнал в модуль управления. Электроника не даст мотору выйти за разрешенные пределы.

Если ваш прибор перестал подавать признаки жизни, необходима диагностика. Как проверить тахометр в домашних условиях?

В автомобилях, оснащенных интерфейсом OBD II, проверка осуществляется с помощью сканера. Также электронный тахометр можно проверить с помощью любого генератора импульсов. В качестве эталона используем осциллограф, частотомер, или заведомо исправный прибор.

Механический тахометр проверяется с помощью дрели или шуруповерта. Хорошо, если есть регулятор оборотов. Хвостовик тросика крепится в патроне, корпус прибора жестко закрепляется.

Ремонт тахометра не такая сложная задача, если это не модуль электросхемы. После локализации неисправности, меняется неисправный компонент.

Проводка, контакты датчика, сам датчик, оторванный магнитик на коленвале. Как правило, причина поломки именно в этих деталях.

С механикой еще проще. Надо просто заменить изношенный узел на новый, либо приобретенный на авторынке.

Автомобили с механическими тахометрами, как правило, относятся к сильно подержанным, так что найти б/у запчасть не сложно. Подключение тахометра после ремонта калибровки не требует.

Как сделать тахометр своими руками?

Если восстановить заводской прибор невозможно или дорого, его можно сделать своими руками. Эта же задача часто решается владельцами авто-мото транспорта, на которых тахометр не предусмотрен конструкцией.

Видео простейшего тахометра собранного своими руками из вольтметра, двигателя от старого принтера и диодного моста.

Устанавливать датчик на коленвал достаточно сложно, да и балансировка может нарушиться. Проще воспользоваться любым шкивом, которые вращаются синхронно с мотором.

Если есть отверстие – устанавливаем фото-пару и подключаем ее к электронному тахометру.

Схему можно купить в виде готового KIT набора (на китайских сайтах электроники), либо собрать на доступной элементной базе.

Есть способы, как подключить самодельный тахометр к системе зажигания. Каждый импульс, подаваемый на высоковольтную свечную катушку, соответствует одному обороту коленвала.

Снимаем сигнал, и подаем на схему тахометра. Если на вашем автомобиле вышел из строя штатный прибор, или вы хотите продублировать его на отдельном табло – возможно подключение тахометра к генератору. Это самая распространенная схема подачи импульсов.

Сигнал для счетчика оборотов берем от разъема «W» генератора. Подключение штатное, так работают многие модели заводских тахометров.

Если есть сомнения в правильности — посмотрите электрическую схему вашего авто, надо найти проводник от генератора к прибору.

Итог
Изготовить самодельный тахометр достаточно просто, если есть элементарные навыки в электротехнике. При наличии паяльника и готовой схемы – это вопрос пары выходных.

Элементная база на любой вкус: от простенького счетчика импульсов до контроллера, собранного на ARDUINO. Главное понимать, как работает штатный прибор вашего авто.

Пример самодельного тахометра из компьютерной мышки. Все подробности в видео материале.

Для чего он нужен? Если сломался штатный тахометр – ответ очевиден. Если с вашей приборной доской все в порядке – можно добавить стильный элемент к интерьеру автомобиля. Цифровое табло легче считывается, а светодиодная индикация добавит наглядности.

Автомобильный стрелочный тахометр для новичка или немного шаманства с фиксированной точкой на AVR

Всем привет! Хотелось бы поделиться с сообществом своей историей модернизации тахометра ТХ-193

Неделю назад обратился ко мне один человек с довольно нестандартным заданием — нужно было обеспечить работу древнего тахометра ТХ-193(ВАЗ 2106) с современным двигателем ВАЗ21126(Приора), имеющем систему зажигания с индивидуальными катушками на каждый цилиндр, а значит просто подключить ТХ-193 к катушке зажигания уже не получится. К тому-же заказчик хотел повысить эксплуатационные качества прибора, оставив не тронутым его внешний вид и дизайн. В общем дело кончилось тем, что я взялся выпотрошить электронную начинку прибора и разработать свою, с блэкджеком и шлюхами. Информацию о частоте вращения коленчатого вала тахометр теперь будет получать от ЭБУ Январь 7.2, для чего в последнем имеется специальный вывод.

Под катом фото, видео, схема, исходники и много текста, повествующего о логарифмах и о том как правильно масштабировать данные и отделаться от запятой.

Хард
Начнем с устройства ТХ-193. Механическая часть прибора представляет из себя миллиамперметр классической конструкции, с постоянным магнитом и подвижной катушкой, приводящей в движение стрелку.

Для разработки схемы по сути достаточно было знать о миллиамперметре лишь то, что при токе порядка 10мА стрелка отклоняется до предела, а сопротивление обмотки равно примерно 180Ом. В качестве мозга был выбрал контроллер ATtiny2313A славной фирмы Atmel, тактируемый от внешнего кварцевого резонатора на 16МГц. Питание прибора осуществляется от бортовой сети автомобиля, а значит по ГОСТу он должен выдерживать «бороду» до 100В и стабильно работать в диапазоне от 9-15В. Ввиду незначительного потребления(несколько десятков миллиампер) было принято решение использовать линейный стабилизатор 7805 с индуктивным фильтром и сапрессором для защиты от импульсных помех. Прибор собирался из того, что было под рукой, поэтому в готовом изделии применяется мощная версия 7805, хотя вполне хватило бы и 78L05 на 100мА.
Миллиамперметром контроллер управляет, естественно, используя ШИМ. Для чего был задействован 16ти разрядный таймер в режиме Phase and Frequency Correct PWM.
Информация о частоте вращения коленчатого вала передается от ЭБУ в виде импульсов от 0 — 12В. Активный уровень низкий. 2 импульса за 1 оборот коленчатого вала. Для захвата этих импульсов используется внешнее прерывание INT0 и соответствующая цепочка из RC фильтра, подтяжек и защитных диодов. В общем и целом схемотехника устройства довольно типична и я с удивлением обнаружил, что только что так много написал о ней. Но да не судите строго, первая статья всё-таки.

Собранный прибор без циферблата теперь выглядит так:

Софт
На самом деле ещё до вычерчивания схемы я оперативно собрал всё это дело на макетке, взяв контроллер в DIP корпусе и сразу же принялся махать стрелкой))
В общем то софт оказался немного интереснее харда.

Начнем с общей архитектуры:
Таймер 0 тикает с частотой 250кГц, а значит период тика = 4мкс прерывание по переполнению происходит с частотой 250кГц / 256 = 0.976кГц
а значит прерывание происходит один раз в 1024мкс. Можно было заморочиться и подогнать это дело ближе к одной миллисекунде путем обновления счетчика таймера в прерывании, но в данной задаче это не к чему. Т.е. мы можем измерять время с точностью 4мкс, что вполне достаточно для заданной точности прибора.
Таймер 0 у нас не только отсчитывает время, но ещё и выставляет флажки для запуска тех или иных задач с определенной периодичностью.
Задачи у нас две. Давать отмашку прерыванию INT0 на измерение периода импульсов на входе и изменять положение стрелки.

Таймер 1 тикает с частотой 16мГц, но т.к. он 16ти битный и используется режим Phase and Frequency Correct PWM — итоговая частота ШИМ оказывается очень небольшой и составляет что-то около 122Гц. Это потому, что таймер тикает сначала вверх, а потом вниз. Зато имеем тру 16битный ШИМ и можем очень точно рулить стрелкой! В даташите найдутся все подробности.
Механика, к слову сказать, оказалась отвратительного качества, плавно двигать стрелку было не реально из-за повышенного трения в механизме, который пришлось для начала хотя-бы смазать трансмиссионным маслом. Но это уже детали.
Была составлена таблица соответствия показаний прибора с соответствующим значением регистра таймера в ШИМ попугаях.
В исходниках это дело называется GAUGE_TABLE и вынесено по привычке в отдельный файл.

Далее было обнаружено, что если просто одним махом изменить ток в цепи амперметра для того, чтобы к примеру передвинуть стрелку на 1000 вперед, то она совершит два-три-четыре колебания в районе целевой отметки, что было совершенно неприемлемо и на что заказчик обращал особое внимание. Дело в том, что эти тахометры изначально имеют такую проблему и несколько раз газанув в такт колебаниям можно заставить стрелку раскачиваться со значительной амплитудой(более половины шкалы!).
С этим нужно было что-то делать. Идея моя заключалась в том, чтобы подводить стрелку к отметке серией более мелких шагов, постепенно приближаясь к цели. Собственно говоря эта часть и является самой интересной и полезной для новичков, т.к. требует некоторой сноровки. Ведь имея дело с микроконтроллером вызов log2() в цикле является, мягко говоря, не самой удачной идеей. К тому-же 8битная архитектура накладывает ещё больше ограничений. Ну а про «плавучку» (floating point) и вовсе нужно забыть. Но все эти трудности, как всегда, приводят лишь к более глубокому пониманию процессов и расчётов, производимых процессором.

Текста почему-то получается всё больше, но не остановиться более подробно на этом моменте я просто не могу!
Итак, понятно, что нам нужна логарифмическая прогрессия. Шаг изменения тока в цепи миллиамперметра должен уменьшаться по мере приближения к целевой отметке. Ресурсы на вес золота, а значит только табличный метод. Точек тоже по возможности минимум.
Начнем с построения логарифмической таблицы.
Всё очень просто: запускаем excel и несколькими взмахами мыши получаем 50 значений логарифма по основанию 2 для последовательности от 1 до 50. Для наглядности строим красивый график.
Прекрасно! То, что нужно! Но во-первых — точек аж 50, а во вторых все числа с плавающей точкой. Это нам никак не подходит!
Поэтому отбираем из имеющегося массива 5 точек с шагом 10. Получаем что-то вроде этого:

Уже лучше. Последовательное приближение к цели всё ещё сохраняется, но точек в 10 раз меньше.
Дальше нужно нормировать полученный набор. Т.е. сделать так, чтобы все значения находились в диапазоне от 0 до 1. Для этого просто разделим каждый элемент на 5,64385618977472 (максимальное значение нашего массива).

Таким образом получаем всё ту-же логарифмическую зависимость, но уже в на много более удобном для дальнейших вычислений виде. Такую таблицу уже можно довольно легко применять, если бы не точка после нуля. Но с этим мы тоже довольно легко разберемся.
Теперь я хочу, чтобы мы приняли красивое значение 1024 за единицу и снова пересчитали нашу таблицу. Получаем

Как видим, форма графика не изменилась, но цифры теперь укладываются в 16битный диапазон и нет никаких дробей.
В исходниках полученный массив называется logtable[]

Масштабирующий коэффициент(если можно его так назвать) 1024 появился здесь не случайно и нужно очень хорошо понимать почему именно 1024.
Во-первых это степень двойки и выбрана она потому, что дорогие операции деления и умножения на степень двойки можно заменить дешевым сдвигом влево/вправо и было-бы глупо не использовать такую возможность.
Во-вторых коэффициент должен выбираться и исходя из масштабов тех данных, к которым он будет применяться. В нашем случае это значения регистра 16ти разрядного таймера, который управляет заполнением ШИМа. Экспериментально было выявлено, что неудовлетворительные колебания стрелки обнаруживаются даже при её резком смещении на 200 об/мин. Т.е. если нужно двинуть стрелку на более чем

200 об/мин — потребуется сглаживание. Из таблицы GAUGE_TABLE видно, что соседние ячейки в среднем отличаются на 4000 ШИМ попугаев, что соответствует примерно 500 об/мин на шкале прибора. Не трудно прикинуть, что в цифрах смещение стрелки на 200об будет 4000 / 2,5 = 1600 ШИМ попугаев.
Следовательно масштабирующий коэффициент нужно выбрать таким образом, чтобы во-первых он был как можно бОльшим, потому что иначе мы теряем разряды и точность, а во-вторых как можно меньшим, чтобы не заставлять нас переходить от 16ти разрядных переменных к 32х разрядным и не расходовать ресурсы понапрасну. В итоге выбираем наименьшую степень двойки, которая меньше 1600 и обеспечивает достаточную точность. Это и будет 1024.
Этот момент очень важен. Я сам до сих пор порою испытываю трудности с выбором правильных коэффициентов и размеров переменных.

Ну а дальше уж пошло-поехало. Находим в коде реализацию display_rpm() и видим, что для определения конкретного значения в ШИМ попугаях используется таблица GAUGE_TABLE[] и предположение, что между соседними отметками шкала линейна. Для организации изменения тока по логарифмическому закону введен массив на 5 точек pwm_cuve[] в котором содержится набор значений, который нужно последовательно отнять или прибавить(в зависимости от направления движения стрелки) от pwm_ocr1a_cur_val чтобы заставить стрелку двигаться плавно и чётко.
каждый шаг формируется путем умножения значения pwm_delta на коэффициент из нашей таблицы logtable[];
Перед умножением значение предварительно масштабируется путем деления на 1024.
Конечный расчётный пункт назначения стрелки target_pwm записывается в pwm_cuve[] как есть, потому что из-за проблем с округлением и из-за ограничения размерности переменных 16битами точное значение в результате расчётов будет там образовываться весьма не часто, поэтому приходится обеспечить гарантию того, что стрелка окончит свой путь в заданной точке.
В общем то всё вышесказанное по сути заключено в одной строке
pwm_cuve[ table_i ] = pwm_ocr1a_cur_val + (pwm_delta / LOG_TABLE_MAX * logtable[ table_i ]);

Далее главный цикл по сигналу от таймера0 раз в PWM_UPD_PERIOD выгребает значения из pwm_cuve и присваивает их переменной pwm_ocr1a_cur_val, значение которой в прерывании будет присвоено регистру OCR1A, что немедленно приведет к изменению заполнения ШИМа и изменению тока в цепи миллиамперметра.

Вот, собственно и почти все хитрости, за исключением перевода периода, представленного в тиках таймера в частоту вращения коленчатого вала, которая измеряется в об/мин.
Сократилось всё это до engine_rpm = (uint16_t)(15000000UL / (uint32_t)rot_time);
О том как получилась эта цифра мы можем поговорить или не поговорить в следующий раз, потому что и без того текста получилось не мало и явно не многие дочитают даже до этого места.

Честно гвооря в коде применено ещё несколько «хитростей», которые могут показаться новичкам не совсем очевидными. Если кому-то захочется подробнее разобраться — вэлкам в каменты и лс.

Немного видео, как и обещал
На точность показаний не обращайте внимание, стрелка нормально не одета + циферблат не закручен.
Движение стрелки с шагом 1000об/мин одним скачком.

Дело ясное, что в реальности скачков в 1000об/мин не будет и те незначительные перелеты стрелки, которые всё-же можно наблюдать на видео не станут проблемой. Просто если устранить и их — то можно здорово потерять в быстродействии прибора и его показания будут отставать от реальности.

Как сделать тахометр своими руками?

Прежде чем делать тахометр своими руками, необходимо понять особенности этого устройства. Прибор служит для измерения количества оборотов силового агрегата во время движения. Эта информация выводится на дисплей, размещенный на приборной панели или специальном экране. Рассмотрим принцип работы тахометра и способы изготовления его самостоятельно.

Используем микроконтроллер

Чтобы сделать тахометр своими руками на базе микроконтроллера, потребуются следующие детали:

• Непосредственно микроплата, подойдет схема Arduino.
• Комплект резисторов.
• Для светодиодного варианта потребуется LED-элемент.
• Диоды (инфракрасный и фотоаналог).
• Монитор. Например, LCD-дисплей.
• Регистр сдвига типа 74HC595.

В рассмотренном далее способе применяется не щелевой, а оптический регулятор. Это позволит избежать проблем с толщиной ротора, количество лопастей не будет сказываться на показаниях, а также появится возможность считывать информацию об оборотах барабана.

Этапы работ

Ниже приведена пошаговая инструкция, как сделать тахометр своими руками на базе микроконтроллера:

1. Для начала мелкозернистой наждачной бумагой обрабатывается световой и фотодиод до тех пор, пока они не примут плоскую форму.
2. Изготавливается аналогичный элемент в виде полоски, затем обе детали соединяются при помощи клея и окрашиваются в черный колер.
3. На дальнейшем этапе монтируются диоды, к ним припаиваются провода.
4. Критические значения резисторов могут разниться, в зависимости от применяемого фотодиода. Чувствительность контроллера позволит скорректировать потенциометр.
5. Изучив схему автомобильного светодиодного тахометра можно понять, что в ней предусмотрен регистр сдвига на восемь разрядов. Кроме того, схема включает в себя жидкокристаллический дисплей. Для фиксации лампочки в корпусе проделывается небольшое отверстие.
6. На завершающей стадии потребуется припаять резистор (270 Ом) к диоду, затем вмонтировать его в гнездо. Контроллер вводится в кубическую трубку, что обеспечивает добавочную прочность приспособлению.

Делаем простой тахометр своими руками

Для изготовления этого прибора в качестве основы берется микрокалькулятор. Такой вариант подойдет тем, у кого имеются проблемы с элементной базой. Стоит отметить, что подобное приспособление не обеспечивает 100-процентной точности, а также тахометр не будет транслировать на дисплее количество вращений в минуту. Тем не менее калькулятор – это неплохая альтернатива другим устройствам по счету сигналов.

Для изготовления сигнального регулятора используются индуктивные или аналогичные им контроллеры. При вращении диска на дисплее отображается один сигнал после каждого оборота. Контакты в этот момент должны быть разомкнуты. Они замыкаются, когда узел минует дисковый зубец. Рассматриваемый тахометр (своими руками, как мы видим, сделать его достаточно просто) этого типа подходит отлично для тех случаев, когда замеры проводятся редко. Тем, кто хочет установить регулярный контроллер скорости, лучше остановить свой выбор на более надежных приборах.

Эксплуатация

Простейший тахометр, своими руками изготовленный на базе калькулятора, работает после припайки контактов к кнопке сложения вычислительной машины.

Замер скорости вращения оборотов выполняется следующим образом:

1. Включается микрокалькулятор.
2. Синхронно активируются клавиши «+» и «1».
3. Гаджет запускается и на нем производится замер. Чтобы обеспечить точность показаний, одновременно с калькулятором следует включить секундомер.
4. Выждите 30 секунд, а затем посмотрите на экран. На нем должно появиться соответствующее значение.
5. Этот показатель и является числом оборотов за 30 секунд. Умножив цифру на два, получаем количество вращений в минуту.

Аналоговый вариант

Электронный тахометр, своими руками сделанный для дизельного или бензинового двигателя, ориентирован на преобразование электронного импульса и транспортировки его на устройство индикации. В отличие от данного прибора, цифровые модели преобразовывают аналоговый импульс в некую последовательность нулей и единиц, которая считывается и расшифровывается контроллером.

В комплектацию аналоговых тахометров входят следующие элементы:

• Микроплата, предназначение которой – преобразование аналоговых импульсов.
• Проводка, соединяющая все элементы приспособления.
• Шкала, служащая для демонстрации показателей.
• Стрелка, которая оказывает на действующее значение.
• Специальная катушка с осью, обеспечивающая корректную работу стрелки.
• Считывающий прибор типа индуктивного контроллера.

Как сделать цифровой тахометр своими руками

Устройства этого типа имеют идентичное предназначение, однако отличаются конструкционными элементами. Чтобы соорудить самостоятельно прибор, потребуются следующие детали:

• Преобразователь восьмиразрядный.
• Процессор, позволяющий преобразовывать импульсы в цепочку нулей и единиц.
• Дисплей для демонстрации показаний.
• Устройство прерывающего типа (регулятор вращений) с усилителем. Для этой цели могут использоваться специальные шунты, в зависимости от конкретной ситуации.
• Плата для обнуления информации.
• Дополнительно можно подключить к процессору контроллер температуры антифриза, воздуха в салоне, давления жидкости двигателя и тому подобное.
• Чтобы настроить нормальную работу устройства, понадобится установка специальной программы.

Механическая модификация

Механический автомобильный тахометр, своими руками сделанный, не требует питания и управляющих схем. На валу жестко фиксируется магнит постоянного типа. При его вращении создается вихревое поле, которое увлекает за собой специальную емкость из магнитного материала. Вращению чащи создает сопротивление спиральная пружина. Чем больше скорость вращения, тем активнее отклоняется вал, оснащенный стрелкой.

Основное преимущество механического приспособления – это простота конструкции и отсутствие необходимости в получении электрического питания. Среди минусов можно отметить высокую погрешность и смещенный нижний предел измерений. Стоит отметить, что при малых оборотах стрелка не отклоняется.

Диагностика

Сделанный своими руками тахометр также может выйти из строя. Для выявления причины неполадки потребуется провести диагностику. В транспортных средствах, оборудованных интерфейсом OBD II, проверка производится с использованием сканера. Кроме того, электронное приспособление можно проконтролировать при помощи любого генератора импульсов. Оптимальным вариантом станет заведомо исправный прибор, осциллограф либо частотомер.

Механический аналог диагностируют посредством дрели или шуруповерта. При наличии регулятора оборотов проверку провести проще. Хвостовая часть троса фиксируется в патроне, а корпус устройства жестко закрепляется.

Ремонт

Отремонтировать рассматриваемое приспособление не очень сложно. Самым тяжелым для починки экземпляром является модуль электрической схемы. После локализации неисправности, потребуется заменить дефектный элемент. Как правило, чаще всего из строя выходит проводка, контакты индикатора, датчик, магнитик на коленчатом вале.

С механическим вариантом все намного проще. Достаточно заменить деталь, вышедшую из строя на новую запчасть. С такими тахометрами автомобили имеют большой пробег и относятся к сильно подержанным транспортным средствам. Следовательно, найти элемент будет несложно на автомобильном рынке или на разборке. После ремонта подключение прибора не требует калибровки.

Настройка

Тахометр на авто, своими руками изготовленный, может потребовать настройки. Поскольку в машинах обычно за один оборот вала мотора индикатор выдает пару импульсов, то при калибровке устройства следует частоту генератора устанавливать вдвое выше.

Чтобы настройка тахометра не вызывала трудностей, необходимо изучить принцип работы мостовой схемы. Например, при равенстве соотношений величин резисторов, напряжения в точках равны, а значит, ток не протекает и стрелка стоит на нуле. Если снизить величину первого резистора, напряжение в одной точке повысится, а во второй останется без изменений. Ток пойдет через миллиамперметр и стрелка начнет движение. Это значит, что при постоянном напряжении во второй точке и изменения этого показателя в первой точке, стрелка тахометра будет перемещаться относительно шкалы.

В заключение

Сделать своими руками автомобильный тахометр вполне реально, если наличествуют элементарные познания в электротехнике и желание. Все, что потребуется – это готовая схема, паяльник и основные детали. Займет работа не более двух дней вместе с демонтажем и установкой. Вы может выбрать изделие по своим потребностям: от простого прибора на базе калькулятора или более продвинутого тахометра на основе схемы ARDUINO. Прежде чем приступать к работе, изучите принцип работы штатного устройства на вашем автомобиле.

Простой светодиодный тахометр для автомобиля

С использованием недорогих и доступных микросхем NE555, LM3915 и 7805 можно сделать простой тахометр оборотов двигателя для автомобиля на 10 светодиодах.

LED тахометр можно использовать для автомобиля с напряжением бортовой сети 12В или 24В питанием.

Схема тахометра

Схема состоит из двух частей. Преобразователь частота-напряжение собран на IC 555, а светодиодный каскад с использованием IC LM3915.

Ждущий генератор на IC 555 запускается от входных импульсов, приходящих от автомобильного двигателя. Частота генератора подстраивается переменным сопротивлением R3.

На выходе IC 555 стоит фильтр с использованием R7, R8 и C4, C5 для сглаживания импульсов.

Интегрированный выход подается на 10-и светодиодный драйвер на LM3915.

В итоге, частота преобразованная в напряжение от тахометра на IC 555 соответствующим образом отображается через 10 светодиодов, управляемых с LM3915, которые показывают уровень (кол-во) оборотов работающего двигателя.

Список необходимых деталей в узле на NE555

R1 = 4,7 кОм
R2 = 47 Ом
R3 = 100 кОм
R4 = 3,3 кОм,
R5 = 10 кОм,
R6 = 470 кОм,
R7 = 1 кОм,
R8 = 10 кОм,
R9 = 100 кОм,
C1 = 47 Н,
C2 = 100 Н,
C3 = 100 Н,
C4,5 = 33 uF / 25V,
T1 = BC547
IC1 = NE555,
D1, D2 = 1N4148

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:

• Прерывистая сирена.

Схема прерывистой электронной сирены приведена на рис.На транзисторах VT1 и VT2 собран генератор по схеме несимметричного мультивибратора. Простота схемы генератора объясняется использованием транзисторов разной структуры, что позволило обойтись без многих деталей, необходимых для постройки мультивибратора на транзисторах одинаковой структуры. Подробнее…

Киловольтметр для микроволновки

При ремонте микроволновки бывает встречается такая ситуация, когда детали умножителя проверили, напряжение на первичной обмотке трансформатора замерили, а стакан с водой всё равно холодный …

В последние годы электронные приборы находят все большее применение в автомобильном транспорте, в том числе и приборы электронного зажигания. Прогресс автомобильных карбюраторных двигателей неразрывно связан с их дальнейшим совершенствованием. Кроме того, сейчас к приборам зажигания предъявляются новые требования, направленные на радикальное повышение надежности, обеспечение топливной экономичности и экологической чистоты двигателя. Подробнее…

Комментариев нет на «Простой светодиодный тахометр для автомобиля»

Спасибо. Использовал схему ПЧН на 555 для другой конструкции. Работает как часы.

Ваш комментарий

— НАВИГАТОР —

ПОИСК от GOOGLE:

10-ка лучших статей

• Простой и надёжный металлоискатель своими руками — 211 963 просм.
• Ремонт микроволновой печи своими руками — 197 478 просм.
• Зарядное из компьютерного блока питания. — 194 941 просм.
• Простой металлоискатель своими руками — 189 059 просм.
• Автомобильные зарядные устройства. Схемы. Принцип работы. — 169 785 просм.
• Простая и надёжная схема терморегулятора для инкубатора — 163 018 просм.
• Разнообразие простых схем на NE555 — 132 393 просм.
• Простое автоматическое зарядное устройство — 126 952 просм.
• Простой импульсный металлоискатель «ПИРАТ» — 122 411 просм.
• Устройство и ремонт мультиметров серии М-830 — 111 770 просм.

Архивы статей

Переводчик

Мы в соц.сетях:

Подписка RSS

Подпишитесь на нашу RSS-ленту, чтобы получать новости сайта. Будь всегда на связи!

Коротко о сайте:

Мастер Винтик. Всё своими руками! — это сайт для любителей делать, ремонтировать, творить своими руками! Здесь вы найдёте бесплатные справочники, программы.
На сайте подобраны простые схемы, а так же советы для начинающих самоделкиных. Часть схем и методов ремонта разработана авторами и друзьями сайта. Остальной материал взят из открытых источников и используется исключительно в ознакомительных целях.

Вы любите мастерить, делать поделки? Присылайте фото и описание на наш сайт по эл.почте или через форму.
Программы, схемы и литература — всё БЕСПЛАТНО!

Если сайт понравился, добавьте в избранное (нажмите Ctrl + D), а также можете подписаться на RSS новости и всегда получать новые статьи по ленте.
Если у вас есть вопрос по схеме или поделке? Добро пожаловать на наш ФОРУМ!
Мы всегда рады оказать помощь в настройке схем, ремонте, изготовлении поделок!
