Как самому сделать шиномонтажный станок своими руками?

Шиномонтажный станок своими руками

Кто менее занят своей профессиональной деятельностью, у кого есть свободное время, старается делать различные приспособления и устройства для проведения ремонта своими руками. Это, например, съемники, шиномонтажный станок, эстакада или даже картинг своими руками. Для того, чтобы сделать самодельный шиномонтажный станок, потребуется желание, схема и чертежи, и материалы, и инструменты.

Как отремонтировать колесо в дороге

Своими руками можно сделать шиномонтажный самодельный станок даже в дороге. Для этого потребуется не так много инструментов:

• монтажные лопатки (2 штуки);
• стальной уголок и ударный инструмент (кувалда, полукувалда);
• домкрат;
• буксировочный трос.

Последовательность ремонта колес в дороге:

1. Ослабить болты колеса.
2. Установить на домкрат.
3. Снять колесо и почистить его от грязи.
4. Выгнать воздух из колеса и положить его ниппелем вверх.

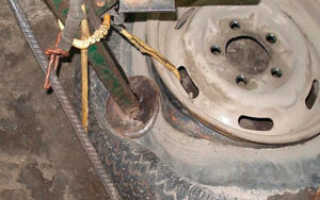

5. Через центральное отверстие в диске пропустить через него трос для буксира.
6. Приложить основание домкрата на резину (как можно ближе к ободу диска). Если колесо камерное, то нельзя ставить домкрат напротив соска (штуцера).
7. Трос надеть на деталь домкрата, которая предназначена для подъема за специальное жесткореберное место на днище автомобиля.
8. Концы троса завязать.
9. Приступить к натяжке троса. Для этого вращаем рукоять механического домкрата. Основание домкрата при этом должно продавливать резину, опуская посадочное место шины вниз.
10. Как только покрышка отошла от диска, снимаем трос и приступаем к замене камеры.
11. Двумя монтражками перекинуть одну сторону резины за обод диска.
12. Аккуратно протолкнуть внутрь штуцер (сосок) и вытащить камеру.
13. Далее, выкрутить ниппель из штуцера и выгнать оставшийся воздух.
14. Установку новой камеры начинаем с просовывания штуцера в отверстие. Камеру укладываем в покрышку без перегибов и изломов.
15. Для повышения безопасности, то есть, чтобы не повредить новую или отремонтированную камеру, ее слегка надо подкачать, не вкручивая нипель.
16. Делаем забортовку шины двумя монтажками.
17. Вкручиваем ниппель в штуцер и накачиваем колесо.
18. Устанавливаем колесо.

Своими руками можно делать много различных приспособлений для проведения ремонтных работ и для удобства, например, подлокотник своими руками можно сделать из фанеры или из металла, откидывающий или фиксированный.

Такими навыками по ремонту колес в дороге должен владеть каждый водитель. Но, лучше будет иметь в гараже собственный станок для демонтажа и монтажа шин. Новый заводской станок дорогой, а самодельный можно сделать самому. Имея станок, не придется каждые полгода ехать в шиномонтажку для перебортировки шин.

Как сделать комплект шиномонтажного оборудования

Самодельный комплект шиномонтажного стенда состоит из 2 частей:

• станок для снятия и установки покрышек;
• отбивающее борт устройство.

Что нужно для изготовления самодельного шиномонтажного станка:

1. Металлическая труба прямоугольного сечения.
2. 2-х дюймовая труба (2″) круглого сечения длиной 50 см.
3. Прямоугольные треугольные стальные листы толщиной 5 мм.
4. Трубы круглого сечения для отбивки.
5. Старая ступица или подходящий по диаметру фланец.
6. Сварочный аппарат, маска и электроды.

Каждые пол года водители перекидывают покрышки с летних на зимние, и обратно. Но не многие знают, как правильно хранить резину летом и зимой, с дисками и без.

Как сделать станок:

1. Нарезаем прямоугольные стальные трубы. Надо сделать трубу длиной 90 см (1 штука) и длиной 60 см (2 штуки).
2. Свариваем основание из прямоугольных труб так, чтобы получилась буква Н. Измеряем расстояние от конца трубы одной стороны буквы Н, до середины буквы Н. Нарезаем болгаркой такие же трубы и усиливаем конструкцию (это ребра жесткости).
3. На расстоянии, примерно, 30 от края трубы (которая 90 см) привариваем вертикально круглую двухдюймовою трубу. Для этого используем строительный уровень.
4. Привариваем треугольные пластины (толщиной 5 мм) для усиления вертикальной трубы.
5. Берем старую ступицу. Ее надо будет надеть на круглую трубу и приварить. Она будет служить опорой для колеса.В зависимости от роста человека, который будет работать за этим самодельным для шин станком, привариваем ступицу так, чтобы колесо, которое сядет на эту ступицу, было по пояс.
6. Двухдюймовая труба должна быть выше установленного колеса не менее 30 см. Но и слишком высокую труб не надо делать.
7. Ниже, на сантиметров 20, надо приварить толстую пластину и сделать в ней отверстия для болтового крепления приспособления для отбивки резины.
8. Ниже, на фото хорошо показано устройство для отбивки шин. Для его изготовления нужно взять трубу большего диаметра, чтобы в него можно было вставить длинный рычаг.
9. Рычаг для установки шины можно сделать из металлической круглой трубы, длиной 50 см. Наконечники на него делаются из прутка, диаметром 20 мм.Длину рычага сами выбирайте. Если в гараже мало места, то длинную лучше не делать. Но с короткой потребуется прикладывать больше усилий. Круглые наконечники можно изготовить при помощи болгаркой со шлифовальным кругом.
10. В итого, должен получиться вот такой самодельный шиномонтажный станок:

Как снять покрышку с диска

Порядок работы по демонтажу покрышки:

1. Очистить колесо от грязи.
2. Выкрутить ниппель.
3. Подложить резиновый коврик, куда будет ставиться колесо, чтобы не царапать диск.
4. Поднять лапу отбойника шин и приложить его основание на резину, не задевая диск.
5. Мыльным раствором необходимо смазать посадочное место резины.
6. Вставить рычаг (усилитель) в трубу отбойника.
7. Теперь надо надавливать на рычаг. Пройтись по периметру колеса.
8. Затем переворачиваем колесо и также отделяем диск от шины.
9. После этого, надо надеть колесо на трубу и наживить болтами к ступице.
10. Монтажкой приподнимаем посадочное место покрышки и вставляем под него прямой наконечник рычага.
11. Мыльным раствором смазываем наконечник рычага, обод и посадочный борт.
12. Далее, упереться рычагом в трубу над колесом и тянем на себя. Борт шины при таком действии будет демонтироваться.
13. Вытащить камеру из покрышки.
14. Просунуть монтажку под второй корд и вытянуть вторую сторону на себя. Покрышка снята.

Как поставить покрышку на диск

1. Перед монтажом покрышки, надо смазать ее посадочное место, а также монтажку и наконечник рычага.
2. Насколько можно, одеть посадочное место на диск.
3. Далее, надо вставить наконечник монтажного рычага на сторону покрышки, которая уже заведена внутрь диска. Шар наконечника при этом должен упираться в диск, а посадочная кромка должна быть посередине наконечника.
4. Затем, упереться рычагом в трубу на колесом и тянуть рычаг на себя. Серединой монтажного наконечника борт покрышки будет надеваться на диск колеса.
5. Одна сторона борта после этих действий должна быть уже надета на диск. После этого смазываем вторую сторону и также заводим корд шины внутрь.
6. После того, как верхняя сторона покрышки также зашла за кромку диска, колесо можно накачивать.

Советы и рекомендации

Покрышку надевать легче, если угол между приваренного наконечника и рычага будет меньше.

Для удобства работы, сделанный своими руками ручной шиномонтажный станок должен быть тяжелым. В нашем случае, использовав данные трубы, станок получился легким. Поэтому чтобы его не вертело во время работы, надо прикрепить его к полу. Если под из дерева, то обычными саморезами по дереву. Если бетонный, то просверлив перфоратором, вставить анкерные болты и затянуть, или использовать дюбель-саморезы (дюбель гвозди).

Для облегчения работы и, чтобы не портить резину и обод диска, надо смазывать наконечник рычага, посадочное место покрышки и обод диска густым мыльным раствором. Перед этим колесо надо вымыть.

Если для закрепления диска отверстия не совпадают с отверстиями приваренной ступицы или фланца, надо сделать переходник, чтобы можно было делать монтаж и демонтаж дисков разных по диаметру и креплению.

Видео

В этом видео показан сделанный за два дня самодельный ручной шиномонтажный станок.

В этом видео показано, как сделали американцы такой станок

И, еще вариант самодельного ручного шиномонтажного станка, немного отличный от нами рассматриваемого.

Шиномонтажный станок своими руками

Пробитое колесо на трассе без запаски – классическая ситуация, которая по частоте событийности держит почетное первое место в списке неприятностей автолюбителя. Необъятные просторы нашей Родины добавляют этой проблеме яркости и глубины: вокруг ни одной автомастерской, а если и есть, то с солидной очередью.

Самое естественное решение – делать шиномонтаж самостоятельно, то есть ни от кого не зависеть. Решение отличное, вот только для его реализации нужно иметь кое-какие инструменты и навыки. Где набраться навыков и какими инструментами запастись, читаем здесь и сейчас.

1. Романтика большой дороги: шиномонтаж на опушке
2. Стоит ли овчинка выделки?
3. Делаем шиномонтажный комплект самостоятельно
4. Советы бывалых

Романтика большой дороги: шиномонтаж на опушке

Шиномонтаж своими руками на трассе можно сделать с помощью двух монтажных лопаток и специального устройства, чтобы оторвать покрышку от диска. Но получится удобнее и цивилизованнее, если у вас найдутся домкрат и буксировочный трос. А они у вас найдутся.

Чертеж шиномонтажного станка.

Поэтому дальше работаем вот по какому алгоритму:

1. Снимаем колесо, чистим и кладем ниппелем вверх.
2. Выпускаем из колеса воздух.
3. Просовываем буксировочный трос в дисковое отверстие, ставим домкрат вплотную к ободу.
4. Трос накидываем на кронштейн домкрата, скрепляем концы троса друг с другом.
5. Надо вращать рукоять так, чтобы домкрат тянул трос вверх, а посадочное кольцо перемещалось вниз вплоть до отделения шины от диска.
6. Если в починке или замене нуждается камера, нужно поднять боковую часть шины на обод возле штуцера, который вталкиваем внутрь и вынимаем камеру под покрышкой.
7. Ниппель вынимаем, воздух удаляем.
8. Теперь помещаем ее под покрышкой, но сначала вставляем щтуцер в отверстие внутри.
9. Немного подкачиваем вставленную камеру, пока без ниппеля.
10. Делаем забортовку, вставляем ниппель в штуцер, полностью накачиваем камеру и ставим колесо на свое место.

Все эти десять пунктов легко описать, но очень трудно сделать. А если погодные условия оставляют желать лучшего, то становится совсем невесело, такой шиномонтаж запомнится вам на всю жизнь. Качество такого монтажа никогда не будет идеальным.

Грамотнее будет обзавестись каким-нибудь механизированным устройством для независимого шиномонтажа. Вариантов таких приспособлений много – в сети можно найти самые разнообразные конструктивные решения.

Стоит ли овчинка выделки?

Есть ли смысл тратить время на изготовление кустарного аппарата, когда можно воспользоваться профессиональным сервисом? Решать вам и только вам. Наше дело – дать качественную информацию.

Самодельный ручной шиномонтажный станок выполняет то же самое, что делают в автосервисе. При этом функциональном равенстве кустарный станок обладает рядом преимуществ.

• надежны и долговечны в эксплуатации;
• оптимальнее и проще по своей конструкции;
• компактные по размерам;
• имеют ручной привод;
• легко разбираются и хранятся, некоторые помещаются даже в багажнике;
• дают полную независимость от мастерских;
• дают оперативность в ремонте;
• одно из главных преимуществ – серьезная экономия финансовых средств.

Сразу заметим, что большинство вариантов механизмов рассчитаны на легковые автомобили. Хотя водителям грузовиков никто не мешает заняться сооружением собственного шиномонтажного аппарата. На тему «как сделать шиномонтажный станок своими руками» имеется огромное количество вполне дельных видеороликов в сети. Они будут отличным подспорьем.

Делаем шиномонтажный комплект самостоятельно

Если вы приняли решение стать самостоятельной персоной в деле забортовки колес, лучшим вариантом будет иметь полноценный самодельный шиномонтажный станок в своем гараже. Его можно сделать в виде комплекта: самого станка и устройства для отбивки борта.

Низ станка в виде Н-образной рамы изготовляем из стальной трубы с прямоугольным сечением. Размер рамы примерно 90 см х 60 см. На расстоянии 30-ти см от края к перемычке перпендикулярно с помощью сварки крепится высокая труба круглого сечения.

Схема станка шиномонтажного.

Высота трубы около полутора метров. Ее нужно приварить самым устойчивым образом, поэтому для крепости лучше подварить «косынки» из металлических треугольников толщиной не менее 5-ти мм. К круглой трубе приваривается ступица – средняя часть колеса.

На какой высоте приваривать ступицу – меряем сами по своему росту. Нужно, чтобы лежащее на ступице колесо находилось примерно на уровне вашего пояса. Труба должна быть выше лежащего на станке баллона не меньше, чем на 30 см.

Кронштейн для отбивки борта нужно приваривать ниже ступицы. Его лучше всего вырезать из стального листа толщиной в 5 мм, просверлив в нем отверстие для болта. Трубу для этого узла станка нужно найти пошире, ведь в ней будет помещаться рычаг длиной в полтора метра.

Он, в свою очередь, делается из стальной трубы, а наконечники – из стального 20-ти миллиметрового прутка. Длину рычага продумайте сами, она будет зависеть от силы ваших рук и свободного пространства в гараже.

Советы бывалых

• Угол между наконечником для забортовки и рычагом нужно сделать острым: чем он меньше, тем лучше резина будет надеваться на диск. Но и слишком острым этот угол делать нельзя, в этом случае рычаг будет царапать диск при забортовке. Нужно найти оптимальные градусы угла.
• Самодельный шиномонтажный станок своими руками лучше делать с чертежами. Подготовить их вам вполне по силам.
• Продумайте крепление к полу. Сам станок легкий, поэтому крепиться он должен надежно. Если пол бетонный, крепите станок анкерными болтами. Если полы деревянные, используйте саморезы.
• Для снижения вреда для дисков и колес наконечники и колесный диск смазывайте густым мыльным раствором. И не забывайте вымыть колесо перед работой.
• Иногда колеса могут различаться по числу отверстий для креплений и расстояниям между ними. Для таких случаев делаем из металла переходники со шпильками с толщина 1 см.

Самодельный ручной станок для шиномонтажа своими руками

При поиске идеи для открытия собственного бизнеса многие рассматривают возможность предоставления услуг по проведению шиномонтажных работ. Для предоставления подобных работ требуется специальное оборудование, которое можно изготовить своими руками. Ручной шиномонтажный станок позволяет существенно упростить работу и снизить затраты. Существует довольно большое количество различных чертежей, по которым можно сделать подобное оборудование. Все они отличаются по сложности изготовления и затратам.

• Причины самостоятельной сборки
• Особенности конструкции
• Непосредственный процесс сборки
• Применение самодельного станка
• Полезные рекомендации

Причины самостоятельной сборки

Самодельный шиномонтажный станок в большинстве случаев собирается по нижеприведенным причинам:

1. Финансовая экономия. Стоимость оказываемых услуг СТО постоянно растет. Кроме этого, самодельную конструкцию можно использовать для выполнения работ и получения прибыли.
2. Защита от брака из-за недобросовестного отношения мастера по шиномонтажу к своей работе. Сегодня довольно сложно найти СТО, где предоставляют качественные услуги. Мастера довольно часто допускают ошибки, что становится причиной быстрого износа покрышек.
3. Быстрая замена, не нужно ждать очередь. В период смены шин буквально на каждой СТО создается большая очередь из желающих поменять резину. При этом стоимость предоставляемых услуг существенно повышается.
4. Есть возможность заработать при минимальных вложениях. При создании собственного автосервиса можно сэкономить на покупке станка для шиномонтажа.

Шиномонтажный станок своими руками можно изготовить из подручных материалов. При этом он практически не будет уступать по производительности промышленному варианту исполнения.

Особенности конструкции

Шиномонтаж своими руками можно создать при учете особенностей конструкции станка. Классический вариант исполнения представлен следующими основными узлами:

1. Рама. Основа конструкции представлена рамой, которая изготавливается из прямоугольных профильных металлических труб. Рекомендуется располагать их параллельно относительно друг друга. Соединение проводится при применении сварочного аппарата, укрепить конструкцию можно металлическими уголками. Для того чтобы обеспечить длительную службу устройства следует использовать нержавеющую сталь, так как повышенная влажность может стать причиной появления коррозии.
2. Труба. Она служит в качестве основы для присоединения рукоятки. Используемая труба должна быть достаточно прочной, так как она будет служить рычагом при проведении работы по снятию покрышки с диска.
3. Стояк монтируется на раме. Он предназначен для установки колесного диска. Стоит учитывать, что на этот элемент конструкции будет оказываться большая нагрузка.

Все применяемые элементы должны обладать высокой прочностью, так как на момент снятия покрышки возникает сильная нагрузка. Рекомендуется усилить соединение винтовым крепежом.

Непосредственный процесс сборки

Собрать шиномонтажный станок можно следующим образом:

1. Для изготовления каркаса потребуются прочные профильные трубы. Они послужат отличной основой для станка.
2. Между трубами должно выдерживаться расстояние не менее 700 миллиметров. За счет этого обеспечивается устойчивость конструкции при работе.
3. Параллельное расположение труб обеспечивается при использовании уголка. Кроме этого, их применяют для усиления конструкции.
4. При желании можно дополнить конструкцию регулируемыми ножками. Сделать устройство мобильным можно при установке колесиков или роликов, в рабочем состоянии фиксация проводится за счет стопоров.
5. После создания основы проводится крепление металлической трубы. Рекомендуется выбирать вариант исполнения, диаметр которого составляет 20−30 миллиметров. На высоте 40−60 сантиметров перед сварочными работами устанавливается фланец.
6. Следующий шаг заключается в креплении крепежного элемента, который представлен стальной пластиной. Она будет использоваться в качестве основы при креплении рычага.
7. Рычаг представлен конструкцией из плеча и лапы. Лапа используется для непосредственного демонтажа покрышки.

Сборку конструкции без сварочного аппарата практически не провести. Кроме этого, металл следует защитить от воздействия окружающей среды, для чего проводится окрашивание поверхности.

Применение самодельного станка

Без специального шиномонтажного станка провести снятие или установку покрышек практически невозможно. При его наличии работа существенно упрощается:

1. Колесо укладывается на опорную раму под рычаг. Оно должно быть неподвижным во время выполнения работы.
2. Лапу направляют встык покрышки с диском.
3. Для того чтобы снять покрышку на рычаг оказывается сильное давление. Под давлением происходит деформация покрышки, за счет чего она уходит из-под кантовки диска. Эта процедура повторяется по всему ободу.

После того как покрышка частично сошла с диска можно использовать обычную монтировку. Лучше всего использовать инструмент большой длины.

Полезные рекомендации

При выполнении шиномонтажных работ следует учитывать нижеприведенные рекомендации:

1. Крайняя часть обводки не должна подвергаться серьезному механическому воздействию. Это связано с тем, что допустив ошибку можно создать для себя в дальнейшем серьезные проблемы с установкой резины. Больше всего трудностей возникает при установке бескамерной резины.
2. Солидолом смазываются края для того, чтобы исключить вероятность повреждения резины. Стоит учитывать, что смазывать покрышку следует при каждой ее установке. За счет применения смазывающего вещества вероятность появления разрыва на резине существенно снижается.
3. На момент установки рекомендуется использовать мыльный состав или иной другой, обладающий смазывающими свойствами. За счет их применения процесс монтажа существенно упрощается.
4. При установке резины на диск нужно следить за тем, чтобы между ними не образовывалось зазора. Это может привести к тому, что колесо начнет спускать или крайняя часть резины повредиться.
5. В продаже можно встретить довольно много различных специальных наборов для установки покрышек. Их применение позволяет существенно упростить работу. Специальные наборы представлены уплотнительными жгутами и монтировками различного размера.

В интернете можно встретить самые различные чертежи, по которым изготавливаются шиномонтажные станки. В большинстве случаев при конструировании применяются подручные материалы.

Конструкция самодельного шиномонтажного станка позволяет проводить качественное снятие и установку покрышек практически на любые диски. При этом станок собирается практически с подручных материалов, то есть обойдется в невысокую стоимость. Учитывая тот момент, что стоимость СТО постоянно растет, самодельный станок в гараже будет полезным.

Как сделать шиномонтажный станок своими руками?

Каждый автолюбитель может смастерить свой шиномонтажный станок. Нужно только желание и терпение. Эта статья поможет вам в сборке собственного станка и расскажет о некоторых хитростях.

Сделать такой шиномонтажный станок не так трудно. В отличие от других самодельных моделей, этот станок является мобильным. Он стоит на колесах. После работы его всегда можно перевезти в угол. Так он не будет занимать лишнего места.

Конструкция довольно проста. Основание Т-образное, изготовлено из двух швеллеров шириной 100 мм. Длина одного швеллера оставляет 590 мм, а второго 800 мм. Свариваются они перпендикулярно друг другу.

Сверху, к более длинному швеллеру приваривается труба диаметром 55 мм. Длина трубы подбирается специально под ваш рост. Чтобы вам было удобней работать со станком. В данном случае используется труба длиной 800 мм. Толщина ее не должна быть меньше 3 мм, иначе труба погнется. У основания так же рекомендуется приварить несколько уголков. Это усилит конструкцию.

Поверх трубы одевается передвижная лапка. Движется она за счет трубы, большего диаметра. Ее длина составляет 120 мм. К этой трубе приваривается небольшой швеллер. Главное сначала выточить на нем углубление, чтобы он обхватывал трубу. Вместо швеллера можно использовать сваренные вместе уголки.

К окончанию лапки приваривается пяточка. Пятка можно сделать из куска старого диска. В данном случае диск от «Жигули» Тут важно приварить в правильном расположении. Снизу пятка должна выступать, то есть ее необходимо приварить чуть ниже и под углом. На самой пятке можно наварить еще один небольшой кусок металла, так, чтобы он выступал еще ниже. Этот «зуб» поможет при работе со старыми, прикипевшими покрышками.

После того, как одели лапку, к стойке приваривается часть профильной трубы. Ее стенка не должна быть менее 3-х мм. Расстояние от приваренной профильной трубы до опущенной лапки составляет 450 мм.
Передвижная лапка и выступ из профилированной трубы в совокупности представляют механизм для отжатия покрышки.

На этом рассмотрение нижней части шиномонтажного станка заканчивается. Теперь приступим к верхней части.

Верхняя часть – это станина. На ней производится бортирование колес. Станину можно сделать из того же самого диска, от которого выпиливали пятку. Часть диска затем приваривается к трубе, меньшего диаметра, чем стойка. Сварка осуществляется снизу, чтобы шов не мешал. Трубу следует подобрать так, чтобы она не болталась внутри. А для фиксации можно в стойке и трубе станины просверлить отверстия, и в качестве фиксаторов использовать болты.

Для универсальности, в диске можно вырезать выемки для колес большего диаметра и колеса газели.

Верхушка станины поворотная и съемная. Вставляется по принципу труба в трубе. Это приспособление служит в качестве направляющей при бортировании.

Теперь рассмотрим самодельные инструменты, которые помогут легко производить работы по бортированию колес. Первым рассмотрим инструмент для разбортировки

Ручка этого инструмента делается из профильной трубы или же собирается из уголков. К концу инструмент конусообразный, а на самом кончике находится подшипник.
Второй инструмент предназначен для сборки колес.

Ручку для него так же можно сделать из трубы или уголков. Особое внимание следует уделить наконечнику. Наконечник изготовлен из нескольких частей. Первая часть – язычок, изготовлен из инструментальной стали прошедшей цементирование.

К нему с обратной стороны приваривается вторая часть в виде обрезка трубы. Сварку необходимо производить не по всей окружности, правая и верхняя части должны быть свободны от швов. Иначе инструмент будет рвать резину. Так же его следует фиксировать точно в том положении, как показано на фото.

Рассмотрение станка закончено, осталось рассказать, как он работает.

Колесо помещается на станок и подгоняется под ножку. Затем на опущенную ножку ставится домкрат. С его помощью отжим покрышки от колеса выполняется с легкостью. Полностью отжав покрышку от диска можно приступать к разбортовыванию.

Колесо устанавливается на станину и закручивается, что бы оно не крутилось. Затем, предварительно смазав шину, край поддевается монтажкой или маленьким ломом.

В получившийся зазор вставляется инструмент для разбортовывания и при помощи направляющей проводим по окружности диска.

Сборка колеса происходит следующим образом.

Шину необходимо обильно смазать. Язычок инструмента для сборки необходимо вставить в зазор между диском и шиной. Затем при помощи рычага вести инструмент по окружности, при этом второй рукой помогать шине цепляться за бортик диска. При необходимости инструмент можно приподнять.

Дойдя до конца, колесо будет готово.

Видео: шиномонтажный станок своими руками – часть первая.

Видео: вторая часть.

Шиномонтажный станок своими руками

Найти шиномонтажную мастерскую — это не большая проблема, особенно в городах. Но иногда возникает нужда в срочном ремонте колеса непосредственно на месте прокола или разрыва покрышки. В дороге, например. В какой-нибудь командировке или путешествии. Вдали от всякой цивилизации, где помощь искать просто неоткуда. Как это сделать?

Дедовский метод

В старые времена водители, застигнутые врасплох, применяли испытанные практикой средства. Они заключались в следующем:

• повреждённое колесо приподнималось домкратом и снималось с автомобиля;
• на время устанавливалась «запаска»;
• края демонтированного колеса на уровне стыка с диском подставлялись под одно из колёс машины;
• осуществлялось несколько наездов по всему диаметру покрышки;
• внутреннее ребро покрышки с одной стороны полностью срывалось с обода (иногда наезд заменялся ударами мощной кувалды);
• в ослабленный промежуток вставлялись две монтажки;
• последовательными передвижениями инструментов по часовой или против часовой стрелки резина выковыривалась из диска наружу;
• затем манипуляции с монтажками производились с другой стороны колеса;
• диск и покрышка полностью отделялись друг от друга.

Дальше производился ремонт, заключавшийся обычно в замене камеры или покрышки.

Большими недостатками метода являлись его трудоёмкость и почти неизбежные случаи смятия диска на краях.

Для бескамерной резины такие дефекты фатальны. Она обязательно потеряет герметичность, и не будет держать воздух. Чтобы этого не произошло, поврежденный диск придется отрихтовать или выбросить. Денежные затраты на новый диск в такой ситуации неминуемы.

В стандартном шиномонтаже проводятся фактические те же самые операции. Разница лишь в том, что там они более продуманы, механизированы, более аккуратны по отношению к диску. В результате после ремонта он в точности сохраняет свою прежнюю геометрию. Но как этого добиться самому?

Что предлагают современные умельцы

Если посмотреть в интернете, то можно увидеть много вариантов самодельных механизированных устройств для разбортовки колеса. Подавляющее число из них в принципиальном отношении ориентировано по возможностям на профессиональное оборудование. Особенности касаются в основном только некоторых конструктивных решений.

Станки, изготовленные кустарным способом, выполняют те же функции, что и стандартные механизмы в шиномонтажных мастерских. При этом они:

• более просты по конструкции;
• имеют ручной привод для демонтажа;
• надёжны в эксплуатации;
• малогабаритны;
• легки в разборке и удобны в хранении (некоторые модели могут разместиться в багажнике автомобиля);
• позволяют провести оперативный ремонт вне шиномонтажной мастерской, непосредственно на месте аварии;
• в подавляющем большинстве все кустарные устройства рассчитаны на колеса легковых автомобилей.

Не стоит даже говорить, что демонтаж колеса для владельцев таких станков несравнимо более экономичен, чем аналогичная услуга в условиях автосервиса.

Несколько наглядных примеров

1. Вертикальная консоль с кронштейном на столике.

• импровизированный столик с вертикальной стойкой (сверху — нарезная резьба);
• запорная шайба для фиксации диска с внутренней резьбой и втулкой-осью;
• подвижная консоль с кронштейном;
• металлический стержень с лопатками, отгибающими борт покрышки от диска;
• болт-фиксатор стержня.

Нерегулируемая лопатка

Кустарный дизайн (основной недостаток — отсутствие системы нажатия на стержень, лопатку приходится постоянно подбивать кувалдой).

Вертикальная консоль с кронштейном

Регулируемая лопатка

Современный дизайн. Консоль и кронштейн с лопаткой куплены в магазине автозапчастей. К недостаткам можно отнести короткую рукоятку, не обеспечивающую эффективное нажатие на покрышку.

Консоль и кронштейн с лопаткой

Вертикальная консоль с кронштейном без столика

Вспомогательный инструмент, консоль и кронштейн здесь представлены в заводском исполнении. В качестве столика может быть использована любая плоскость. Недостатком является хлопотность процесса демонтажа, предусматривающего использование сразу многих инструментов. Кроме того, здесь отсутствует столик — все операции приходится производить, образно говоря, «на коленке».

Существует множество и других вариантов. Все изобретения рассматривать нет никакого смысла: они устроены примерно одинаково.

Обратимся к одной модели. В ней максимально устранены все указанные выше недостатки. Изготовить станок целиком самому, не прибегая к затратам на покупные запчасти, достаточно просто.

Шиномонтажный станок своими руками

Чертежи с размерами — первое, с чего начинается любая практическая деятельность. В данном случае рассмотрим очень удобный вариант станка, совмещающий весь комплекс шиномонтажных задач.

Это принципиальная схема устройства и функционирования разбортовочного механизма:

В натуральном виде (после достаточно простой сборки) станок будет выглядеть так:

Как собрать этот станок и из чего?

Она изготавливается из прямоугольного стального профиля размером 50х25 мм. Его нужно порезать на пять отрезков, и сварить в одно устойчивое основание. Длину разбега параллельных упоров и соединяющей их профильной трубы можно подогнать под габариты багажника автомашины.

Вертикальная стойка

Выполняется из металлической трубы диаметром не более 50 мм (под ширину комплектующих рамы). Крепление к основанию может быть произведено двумя методами:

Сваркой в одно нераздельное целое (неразборный вариант).

Фиксацией посредством болта. В этом случае к раме должна быть приварена втулка, соответствующая внутреннему диаметру трубы, а в самой трубе — просверлено отверстие и нарезана резьба под болт. Такой вариант делает конструкцию разборной, менее габаритной и мобильной (пригодной для использования в дороге).

Навесные узлы вертикальной стойки

Шайба-площадка (фланец) с отверстиями под крепление диска. Она предназначена для установки, внешнего осмотра повреждённого колеса и его окончательного демонтажа после разбортовки.

Стальной уголок

С ребрами 40-50 мм для крепления петли под рычаг. Он приваривается к стойке намертво, сама петля может крепиться винтами через просверленные отверстия с резьбой (как на схеме выше). Но более надежен и прост сварочный метод соединения деталей.

Рычаг

Предназначенный для снятия обода покрышки с диска.

На схеме рассмотрен петельный принцип соединения рычага со стояком. Он дает возможность осуществить эффективный нажим на покрышку и срыв ее края с диска.

Размеры, указанные на чертеже, являются ориентировочными. Главное, чтобы была соблюдена общая пропорция.

Элемент А

Короткий трубчатый кронштейн с отверстием для трубы-удлинителя. Удлинитель съемный. Он вставляется в устройство перед началом работ и обеспечивает бОльшую мощность нажима.

Элемент Б

Упор для обода покрышки (лапа). Он изготавливается из того же прямоугольного профиля 50х25 мм, что и рама. Один конец упора через петлю крепится к кронштейну, второй расплющивается и обтачивается наждаком до округлой формы. Это позволяет избежать повреждения резины при нажатии лапой.

Примечание

При выборе материала для станка следует учитывать большие нагрузки на все элементы конструкции. Мягкие марки стали (типа Ст. 45) здесь непригодны.

Во избежание коррозии металла все узлы станка необходимо прокрасить стойкой масляной эмульсией.

Как демонтировать колесо

Ручной станок работает следующим образом. Последовательность операций:

Внешний осмотр. Колесо устанавливается на шайбу площадку и проверяется на наличие поверхностных повреждений покрышки и диска.

— колесо укладывается на опорную раму под рычаг;

— в рычаг вставляется удлинитель;

— лапа направляется в стык покрышки с диском;

— производится нажатие рычага.

Операция последовательно осуществляется по всему диаметру обода. В результате вся внешняя часть покрышки отделяется от диска.

Затем те же действия повторяются на обратной стороне колеса.

Полный демонтаж производится уже на фланце вертикальной стойки с помощью простой монтировки. Лучше, если она будет иметь длину, достаточную для легкого снятия покрышки с диска.

Монтаж колеса

Что важно учесть на этом этапе:

Целостность диска

Геометрия обода не должна быть нарушена ни в одном месте. Особенно большое значение это имеет для бескамерной шины. Мелкие вмятины на штампованных дисках можно подрихтовать молотком. При крупных дефектах диск подлежит замене. Поврежденные литые диски из-за хрупкости металла не рихтуются и меняются всегда.

Смазка покрышки

Она уменьшает трение резины о металл при монтаже. На внутренний краешек покрышки наносится тонкий слой литола или мыльный раствор. Это никак не сказывается на герметичности и качествах колеса.

Отсутствие прогалов между диском и шиной

Любая щель способна стать причиной утечки воздуха, особенно из бескамерной резины. Этот дефект монтажа легко устранить с помощью простукивания ребра покрышки увесистым молотком при накачивании колеса на станке. В крайнем случае, можно применить специальные уплотняющие жгуты и гели (они продаются во всех автомобильных магазинах).

Заключение

Из всего вышесказанного напрашивается простой вывод: шиномонтажный станок легко сделать и самому. Причём, в любом варианте: и стационарном и мобильном. Один выходной — не больше, понадобится на закупку материала и изготовление оборудования. Для этого нужны только умелые руки и желание.

Наградой за ваш трудовой подвиг станут время и деньги. Так вы их сэкономите точно!

Видео
