Сварка латуни в домашних условиях

Сварка латуни

Латунь – это медный сплав, в состав которого входит цинк. Именно этот химический элемент создает большие проблемы в процессе сварки латунных изделий. У него низкая по сравнению с медью температура плавления – 419С (у меди она 700С). И это становится причиной испарения цинка, в процессе которого образуется его оксид ZnO , он является очень ядовитым газом. Вот почему сварка латуни и бронзы требует наличия респираторов и защитных очков, которые сварщик должен обязательно надевать.

Часть оксида цинка улетучивается, а часть осаждается на поверхности свариваемых заготовок в виде белого налета, который мешает проведению сварочных процессов. Есть определенные технологические приемы, с помощью которых можно уменьшить выделение оксида цинка. Но минимальный показатель выгорания все же составляет около 30%. А это негативно сказывается на качество сварочного шва, потому что в нем образуются поры за счет улетучиваемого цинка. И именно это отличает сварку латуни от сварки меди.

Как правильно заварить латунь – варианты и особенности

В принципе, все виды сварок можно использовать для соединения латунных заготовок. Но чаще всего используется вариант сварки латуни аргоном с неплавящимся электродом или при помощи защитных флюсов.

Как и любой сварочный процесс, все начинается с подготовки латунных деталей. На что необходимо обратить внимание.

• Если надо сваривать тонкие заготовки (и даже средней толщины), то предварительный их нагрев необязателен. Это связано с тем, что теплопроводность металла выше, чем у меди.
• При толщине не более 1,5 мм производится отбортовка кромок.
• При толщине кромок 1,5-6 мм их подготовка не проводится. Но необходимо выдерживать зазор в 2 мм.
• Если при сварке используются подкладки, то зазор можно увеличить вдвое.
• Оптимальный вариант – использовать двустороннюю проварку шва.
• При толщине кромок более 6 мм их необходимо притупить. При этом лучше использовать Х-образную разделку. Не всегда это возможно, но данный вариант обеспечивает лучший провар стыка.
• Увеличение зазора между латунными заготовками – это снижение качества сварного шва.
• При длинных швах и малых зазорах увеличивается в них напряжение, что ведет к деформации и образованию трещин.

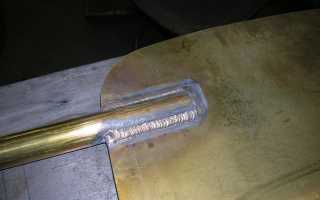

Сваривание в аргоне

Сварка латуни и бронзы чаще проводится в среде защитных газов. Для этого используется постоянный ток прямой полярности. Перед началом сварочного процесса заготовки зачищаются железной щеткой до блеска и обрабатываются растворителем, чтобы удалить все загрязнения.

Очень важный момент – это выбор присадочной проволоки. В ее составе должны быть раскислители (кремний, марганец, серебро, алюминий, никель и так далее). К примеру, присадка марки Л62 – это металл, при использовании которого выделяется мало дыма в процессе сварки. Угар оксида цинка составляет всего лишь 2%. Л68 применяется в сварке защитных флюсов. Марки ЛО и ЛОК повышают коррозионную стойкость шва. То есть, под необходимые требования заготовок нужно выбрать свой присадочный стержень.

Сварка латуни в аргоне производится не цельным швом, а небольшими участками, образующими валик. Но при этом появляется большая вероятность прожога. Поэтому рекомендуется сварку проводить на длинной дуге, тем самым снижая силу тока в зоне сваривания. В финальной стадии горелка отводится в сторону.

Это самый качественный вариант для сварки латуни, но в домашних условиях его лучше не применять. В процессе соединения выделяется большое количество оксида цинка. Поэтому процесс проводится или на открытых площадках, или в помещениях с хорошо работающей вентиляцией.

Электродуговая сварка

Сваривание латуни в домашних условиях возможно, если применять электродуговую технологию. Во-первых, для этого используются специальные электроды:

• Стержень из латуни марки ЛК 80-3 или из бронзового сплава марки КМц 3-1.
• Покрытие – ЗТ. Это смесь нескольких материалов в разных пропорциях (сложная комбинация).

Во-вторых, сварка производится постоянным током обратной полярности. Дуга короткая, что уменьшает выгорание цинка. В-третьих, перед началом процесса производится прогрев заготовок до температуры 300С и прокалка электродов до 200С в течение получаса.

Обязательное условие после окончание сварочных работ – это проковка сварного шва. Если соединяются две детали из сплавов с малым содержанием меди, то ковать стык надо на горячо. В некоторых случаях необходим и отжиг металла (постепенное снижение температуры после сильного нагрева), который проводится при температуре 635С. Именно таким образом меняется структура металлического шва, она становится мелкозернистой, что приводит к однородности химического состава.

Варить латунь можно и угольными электродами, но для этого необходимо использовать защитные флюсы. К примеру, самый распространенный флюс – БД-3.

Сварочный режим: ток – постоянный, полярность – прямая. Многое зависит от толщины сваренных заготовок. Если толщина деталей не превышает 3 мм, то необходимо выставить ток в пределах 180-200 А, 3-5 мм – 240-270 А, 5-10 мм – 400-450 А, 10-16 мм – 500-550 А. При этом заготовки толщиною более 10 мм обязательно подогреваются перед сваркой до температуры 350С.

Газовая сварка

Если все предыдущие технологии не обеспечивают необходимый результат, то применяется именно газовая сварка. Она гарантирует высокое качество конечного результата, но у нее есть один большой недостаток – испарение оксида цинка составляет 25%. Чтобы этого избежать, рекомендуется использовать окислительное пламя в горелке. В нем должно быть много кислорода и мало водорода. Под действием кислорода на поверхности сварочной ванны образуется оксидная пленка. Именно она и не дает цинку поступать в воздух. Можно снизить выделение цинка, если использовать при сварке флюс БМ-1.

Вот такие способы, с помощью которых можно провести сварку латунных заготовок. Обязательно ознакомьтесь с видео, размещенном на этой странице.

Сварка латуни: особенности и виды технологий

1. Особенности сварочных работ
2. Подготовка
3. Описание технологий сварки
4. Рекомендации

Сварка латуни необходима довольно часто. Выполнить эту работу как следует могут далеко не все люди. Но знание особенностей и видов технологий позволяет хотя бы проконтролировать получаемый результат.

Особенности сварочных работ

Ключевая специфика сварки латуни связана с ее химическим составом. Это сплав таких известных металлов, как медь и цинк. Когда материал нагревают, цинк начинает улетучиваться. Освободившийся объем заполняют различных размеров и форм поры. Но это только половина проблемы.

Куда хуже то, что цинк крайне токсичен для человека. Потому приходится принимать специальные меры, чтобы избежать отравления. Очень важную роль играет строгое соблюдение технологии.

В целом варят латунь примерно по той же схеме, что и простую медь. Если слой металла не превышает 1 см, заблаговременный прогрев его не потребуется.

Подготовка

Сварить латунь можно даже в домашних условиях, но для этого придется провести тщательную подготовку. Толстые конструкционные изделия обязательно надо прогревать в том месте, где будут заниматься сваркой. Этот прием улучшает качество шва и обеспечивает повышенную надежность соединения. Если толщина листов велика, необходимости в отбортовке нет. Однако между составными частями должна сохраняться дистанция не более 2 мм.

Если применяют подкладку, придется делать зазор несколько больше. Особенно прочные конструкции отрабатывают путем двухсторонней сварки. Неверная оценка отдельных параметров приведет к серьезнейшим проблемам. Потому толстые конструкции должны варить только подготовленные профессионалы со стажем.

Описание технологий сварки

Методика сваривания латуни почти не зависит от конкретного варианта выполнения работ. Действовать в любом случае придется максимально быстро. Если варить металл медленнее чем по 0,15 м за минуту, качество быстро упадет. Это выражается в ускоренном улетучивании цинка и активном развитии пористости. Вертикальные элементы из латуни варят строго снизу вверх.

Точки стыка по мере надобности дополнительно разогревают. Потолочная сварка категорически исключена.

Склонность латуни закипать и вытекать сильно вредит при проведении сварочных работ.

Подбор технологии определяется:

• персональными пожеланиями;
• толщиной листа;
• предполагаемыми характеристиками готовой конструкции.

Электродуговая

Предпочтительным вариантом сварки латуни электродуговым способом будет использование электрода из латунной же проволоки. Важно: в ней должно присутствовать как минимум 40% цинка (по массе). Дополнительно должны содержаться алюминий, свинец, марганец, железо. По электродам непрерывно движется электрический ток прямой полярности. Предпочтительна работа «короткой» дугой из нижнего положения.

Дугу поддерживают при силе тока 250 А. Такой параметр оптимален для электродов длиной 5 мм. Подобное соотношение гарантирует скорость проходки швов как минимум 0,3 м за минуту. Когда главная технологическая операция завершена, шов требуется дополнительно подвергнуть проковке и разогреву на 600-650 градусов. Это позволит значительно улучшить характеристики готового изделия.

В некоторых случаях для работы используют буру. Подобная защитная смесь может существенно облегчить выполнение даже самых сложных работ, в том числе очень сложное соединение различных «капризных» металлов. Разогретая бура плавится и образует соли. Позднее они кристаллизуются на поверхности. Убрать остатки такого слоя не слишком сложно.

Аргоновая

Изготовление сварных латунных швов в аргонной среде считается наиболее качественным вариантом. Востребовано это решение и для работы с другими медными сплавами. Тут возможно применение как плавких, так и не подверженных плавлению электродов. Неплавкие детали применяют преимущественно из вольфрама. Отличным присадочным материалом для таких манипуляций считается бронзовый пруток БрКМц-3-1.

Для работы с очень сложными сплавами рекомендуется применять присадки того же состава, что и само изделие.

Варить латунь и бронзу в среде аргона требуется строго в один слой. Но делать нужно не цельный шов, а отдельные последовательные участки. Большое внимание надо уделять точности и аккуратности выполнения работы. При неосторожных манипуляциях велика вероятность прожечь материал.

Частично компенсировать эту опасность помогает использование длинной дуги. Силу тока на свариваемых участках понижают плавно. Более безопасно варить аргоном латунь толщиной свыше 5 мм. Для более тонких конструкций подобный метод непрактичен. Порой правильнее вернуться к традиционной электродуговой методике.

Газовая

Обработка латуни и бронзы в обычной газовой среде вполне возможна, но работать тогда придется максимально быстро и четко. Средняя рациональная скорость — 0,25 м за минуту. Поперечные колебания совершать нельзя. Горелка должна идти под углом 90 градусов к поверхности на всем протяжении шва. Присадочную проволоку надо держать под углом 30 градусов по отношению к обвариваемым кромкам.

Кроме обзора методов, необходимо учесть еще несколько более частных тонкостей. В некоторых случаях используют медно-фосфорный припой. Его повышенная текучесть гарантирует установление превосходных связей на межмолекулярном уровне. Дополнительно поддерживается проникновение в самые мелкие трещины и другие дефекты. Готовый шов очень устойчив к коррозии и прочен механически.

В ряде случаев возникает необходимость сварки латуни и стали. Для нее берут:

• ацетилен-кислородную или пропан-кислородную горелку;
• прутки серии Л69;
• буру.

Латунью лудят стальные компоненты. Потом берут ту же горелку, ту же присадку и приваривают необходимые стальные детали со специальным слоем.

Опасаться насыщения стали углеродом в значительных размерах не стоит. Проблема решается использованием нейтральной или слегка окисленной (по продуктам) реакции горения.

Рекомендована аргонодуговая сварка с присадкой, богатой цинком и марганцем.

Довольно многие люди прибегают к сварке латуни методом TIG. Рекомендуется не DC, а AC режим, потому что он позволяет получить весьма чистый шов. Однако надо учитывать, что выгорание цинка затрудняет розжиг дуги. Впрочем, лучший вариант — все равно использование газовой сварки. Многие отзывы опытных сварщиков говорят, что варить латунь способом TIG весьма мучительно.

Рекомендации

Когда нужно заделать трещину в латунной конструкции при помощи электросварки, применяют либо графитированные, либо имеющие толстое покрытие электроды. Первый вариант позволяет варить нетолстые изделия даже без помощи присадочной проволоки. Иногда используют угольные электроды. Процедура работы с ними не отличается от аналогичной сварки меди; припоем становится латунная проволока.

Чтобы качественнее сварить латунь электродуговым способом, нужно:

• за один проход сваривать не более 3 мм металла;
• предварительно подогревать толстые конструкции до 200-300 градусов;
• прорабатывать тонкостенные материалы в один проход.

Тонкостенные элементы, а также трубы можно соединять главным образом газопламенной сваркой. В пламени должен быть переизбыток кислорода, который компенсирует уход большого количества цинка.

Флюс готовят, используя прокаленную буру с вхождением борной кислоты. Смесь изначально суха; перед самым применением ее разводят водой до нужной концентрации. Пастообразный состав придется наносить мягкой кисточкой на нужное место.

Готовясь к сварке латуни в среде аргона, необходимо очень тщательно подготовить соответствующие места. Убрать окислы поможет травление слабой азотной или соляной кислотой. Важно: между воздействием кислоты и самой сваркой должно проходить как можно меньше времени.

При работе в помещении очень важна качественная вентиляция. Но даже она не освобождает от использования защитных очков и респираторов.

О том, как выполняется сварка латуни, смотрите далее.

Как выполняется сварка латуни, какие существуют технологии

Латунь не является чистым химическим элементом, это сплав, состоящий из цинка и меди. Нормы по количественному содержанию металлов в сплаве не существует, поэтому их процентное соотношение варьируется от 20% до 30% для каждого элемента. Зачастую в латуни можно обнаружить и некоторые другие элементы. Многокомпонентный состав подразумевает наличие олова, свинца, никеля, марганца или железа. Многие отождествляют понятия латуни и бронзы. С точки зрения металлургии это два разных сплава, у которых наблюдаются отличия как по физическим, так и по химическим свойствам.

В промышленном отношении все сплавы латуни подразделяются на два вида:

1. Однофазный сплав – сплав, в котором цинк присутствует в количестве, не превышающем 35%. Его еще называют сплавом «альфа». По физическим свойствам альфа отличается пластичностью. Изделия можно деформировать, не нагревая их предварительно.
2. Двухфазный сплав содержит гораздо больше цинка. Его доля может достигать 60%. Этот сплав называется «альфа-бета», он имеет прочную структуру. Изделия из двухфазной латуни отличаются своей прочностью. Чтобы изменить форму, необходимо повышать температуру изделия или увеличивать внешнее давление.

Особенности

Латунь поддается сварке, однако этот процесс считается технологически сложным. Входящие в ее состав компоненты в виде цинка и меди отличаются по физико-химическим свойствам, следовательно, по-разному себя ведут в одинаковых условиях. Несмотря на это сварка, в принципе, возможна. Если узнать все особенности поведения металлов, то можно осуществить сварку тривиальными способами, причем в домашних условиях. По своей технологии процесс похож на сварку меди.

Можно выделить несколько традиционных препятствий, с которыми сталкивается каждый сварщик при проведении сварочного процесса. Основной проблемой является большой разрыв между температурами плавления металлов, входящих в состав сплава латуни.

Если для меди температура плавления составляет 1080°C градусов, то цинк плавится уже при 420°C, а при 905°C градусах цинк начинает кипеть (при нормальном давлении).

В результате действия электрической дуги цинк плавится и закипает. Из места формирования шва он постепенно испаряется и выгорает.

Цинк в процессе сварки реагирует с кислородом. Образовавшийся оксид в виде пленки покрывает деталь. Она образуется именно в зоне шва, но именно эта пленка препятствует нормальному сплавлению. Помимо этого, в латуни при нагревании быстро начинают появляться поры и трещины. Они обусловлены тем, что при повышении температуры начинается процесс поглощения водорода. В расплавленном металле он образует пузыри. В итоге пористая структура шва негативно сказывается на его прочности.

Если подытожить представленную теорию, можно выделить три основные проблемы, характерные для сварки латуни:

1. испарение и выгорание металла (цинка);
2. образование пор и трещин;
3. образование оксида цинка (белой пленки).

Подготовка

Теплопроводность сплава меди и цинка гораздо ниже, нежели у составляющих элементов, поэтому для сварки нет необходимости предварительно разогревать заготовки. Если же толщина материала внушительная, то можно ограничиться локальным нагревом.

Стыки заготовок обрабатываются несколькими способами, исходя из толщины листа металла. При толщине до 1,5 мм делают по кромке отбортовку. Высота бортика должна достигать удвоенной толщины листа. При толщине заготовки от 1,5 мм до 6 мм поверхности не обрабатывают, а при сварке между кромками обеспечивают зазор 1-2 мм. Применение подкладок требует увеличения зазора до 3 мм. Кромки большей толщины разделывают под углом 30-45°C градусов.

Для того, чтобы провести качественную сварку любого сплава, необходимо учитывать свойства каждого составляющего элемента. Сварка латуни напоминает сварку меди, однако наличие цинка вносит в алгоритм некоторые коррективы. Принято выделять три способа сварки латуни:

1. электродуговая сварка;
2. аргонодуговая сварка;
3. газовая (газопламенная) сварка.

Электродуговая сварка

Электродуговую сварку осуществляют инверторными аппаратами, работающими в режиме MMA. Для этого используют специальные электроды. От их типа зависит способ сварки. Различают сварку латунными или угольными электродами. Сварка латунными электродами ведется постоянным током прямой полярности. Для работы характерна короткая дуга при силе тока в 250 А, этот параметр приведен для электродов диаметром 5 мм. С такими показателями скорость наложения шва достигает 30 см в минуту. После наложения шва его подвергают ковке и разогреву до 600°C градусов.

Сварка угольными электродами предполагает использование графитированного расходного материала (толстопокрытых электродов). Они состоят из латунной проволоки, которая содержит в своем составе такие элементы, как марганец, железо, алюминий и кремний. Для изготовления покрытия применяются смеси жидкого стекла с сухими примесями. К наиболее популярным относят марганцевую руду, ферромарганец, меловую крошку, алюминий и графит.

При пользовании угольными электродами применяют присадку, покрытую специальными флюсами. Такая сварка ведется при вышеуказанных параметрах, однако они уже подходят для электродов сечением 10 мм. Можно выделить ряд обязательных условий, необходимых для получения прочного шва при ведении электродуговой сварки:

• Заготовки толщиной от 6 мм следует локально нагревать перед наложением шва.
• Тонкие листы свариваются за одни проход. при наложении нескольких слоев на заготовке в области шва начнут появляться трещины.
• Ограничение по толщине для одного прохода составляет 3 мм.
• Снизу или с внутренней стороны шва помещают подкладку из асбеста. Она нужно, чтобы предотвратить вытекание металла.

Аргоновая

Аргоновая или аргонодуговая сварка – это разновидность дуговой сварки, которая обладает определенными особенностями. Сварка ведется неплавящимся вольфрамовым электродом в среде защитного газа, роль которого выполняет аргон. Если бы инверторы, работающие в режиме TIG, были так же распространены, как и инверторы MMA, то аргонодуговую сварку латуни можно было бы назвать самым популярным способом соединения. Тем более, что именно такой способ сварки обеспечивает высокое качество.

Прибегают к аргонно-дуговому способу при сварке достаточно массивных заготовок. Сначала выполняется подготовка поверхностей. Она сводится к зачистке кромок до характерного блеска. Латунь быстро окисляется, поэтому нередко приходится бороться со слоем окисла. Для этого кромки обрабатывают азотной кислотой, после чего заготовку следует промыть и высушить.

При сварке необходимо получить длинную дугу. Сплошной шов исключается, так как в процессе его наложения может произойти сквозное прогорание металла. Шов формируется из отдельных валиков.

Сварка латуни характерна постепенным понижением напряжения. При использовании вольфрамового неплавящегося электрода применяется присадка. Оптимальным вариантом для материала присадки служит бронза или фосфор. Из этих элементов делается специальный прутик, который одним концом вносится в зону формирования шва. Но при ведении аргоновой сварки допускается еще применение плавящихся электродов. Так или иначе, процесс сопровождается характерным потрескиванием, которое возникает при испарении цинка.

Достоинства аргонно-дуговой сварки можно сформулировать подробнее.

• Данный метод считается наименее затратным. На приобретение угольных или латунных электродов, к которым еще полагается флюс, потребуются немалые средства.
• Высокие показатели качества в сочетании с относительной безопасностью переносит данный способ в разряд передовых.
• Высокая скорость формирования шва.
• Внешний вид шва получается эстетичным. Не стоит забывать, что множество изделий из латуни являются элементами декора, поэтому аккуратный шов – залог качественной работы мастера.
• Выделяющиеся газы, в том числе и соединения цинка, считаются ядовитыми. В процессе сварки они выдуваются аргоном и не могут причинить сварщику большого вреда.
• Отсутствие шлаковой корки, которую впоследствии приходилось бы сбивать или счищать.
• Аргон препятствует быстрому окислению на обработанных кромках.

Газовая

Газовая сварка латуни применяется в исключительных случаях. В основном ее ведут при отсутствии электричества или при невозможности вести электродуговую сварку. Сформированный шов получается достаточно прочным и качественным, но такой метод сопровождается интенсивным испарением цинка. Препятствием этого процесса может служить лишь окислительное пламя. В результате реакции соединения с кислородом образуется пленка на поверхности, которая предотвращает выход газа наружу.

При газовой сварке происходит сгорание в специальной горелке горючего газа. Его роль выполняет ацетилен, водород, природный газ, пары бензина или керосина. Наибольшей популярностью пользуется смесь ацетилена и кислорода, так как она имеет высокий показатель теплоты сгорания. Мощность пламени напрямую влияет на качество шва, поэтому перед выполнением работ необходимо настроить параметры сварки. Технология газовой сварки подразумевает разогрев в пламени присадочного материала. Прутик с присадкой всегда должен находиться в зоне высокой температуры, а сам шов накладывается с максимальной скоростью.

Проволока, играющая роль присадочного материала, не требует применения дополнительного флюса. Обычно используется кремнистая латунная проволока, она дает плотный и прочный шов. Избыточные шлаки необходимо смыть водой. Затем шов подлежит проковке, отжигу и медленному охлаждению. При ведении работ на вертикальной поверхности следует помнить о текучести металла.

Четыре способа сварки латуни

Латунью называют сплавы, основой которых является цинк и медь. Процент содержания этих основных металлов в каждом конкретном сплаве может различаться. Например, цинка может быть от 20 до 60%. Кроме того, в сплав могут быть добавлены в небольших количествах и другие элементы.

Особенности сварочных работ со сплавами меди

Латунь часто сравнивают с бронзами. Ведь бронзы – это тоже сплавы, в которых присутствует медь, а в качестве второго основного компонента может выступать алюминий, кремний, свинец, бериллий и так далее.

Теплопроводность меди в 6 раз больше, чем железа. И поэтому технология сварки сплавов из меди имеет серьёзные отличия от технологии сварки стальных и железных изделий

Важно также отметить, что вещи из латуни или бронзы зачастую имеют декоративную ценность. А значит, при сварке нужно использовать тот режим, который позволит получить идеально гладкий шов и придать долговечность соединению.

Все сплавы с медью имеют определённые общие черты, но при этом у каждого из них есть и свои уникальные свойства. Например, особое значение для работы с латунью имеет тот факт, что в ней присутствует цинк.

Именно этот элемент из таблицы Менделеева делает сварку латуни столь непростой. Есть несколько трудностей, с которыми мастера сталкиваются при этом процессе:

• газы поглощаются расплавленным металлом (происходит окисление цинка и возникновение водородных пузырьков в сварном шве);
• на латуни при перегреве легко образуются поры и трещинки;
• из сплава начинает выгорать цинк, так как он имеет меньшую точку кипения, чем медь.

Чтобы бороться со всеми трудностями при сварке, используют защитную среду аргона. Применяют и другие виды сварок, не забывая о подготовке материала и строгом соблюдении технологии процесса.

Подготовка

Сегодня на практике при работе с бронзой и латунью применяют электродуговую, газопламенную и аргоновую сварку. Но вне зависимости от того, какая именно технология была выбрана, необходимо тщательно подготовить металлические поверхности, которые предполагается сваривать.

Для этого по краям заготовок следует вырезать специальные сварочные кромки, а будущее место шва отполировать до появления блеска с помощью наждачки и напильника.

На латунных поверхностях нередко образуются окислы, от которых тоже нужно избавиться. Это можно сделать, воспользовавшись раствором соляной или азотной кислоты. Причём такую очистку следует осуществлять строго перед началом сварочных работ.

Электродуговая

Для стандартной электродуговой сварки лучше всего использовать электроды из латунной проволоки (причём доля цинка в этой проволоке должна составлять 40%) с включениями алюминия, железа, свинца, марганца.

Через эти электроды при включении аппарата должен проходить постоянный электроток, обладающий прямой полярностью. В данном случае сварка проводится короткой дугой из положения снизу.

Дуга должна поддерживаться силой тока в 250 ампер для электродов длиною в 5 мм. В таком случае быстрота укладки шва может достигать 30 см в минуту.

По окончании основной операции сварочный шов следует дополнительно проковать и разогреть до температуры в диапазоне от 600 до 650 °C. Это придаст соединению большую прочность.

Газовая

Безусловно, варить поверхности изделий из латуни можно и газовым аппаратом. Но в этом случае работу надо осуществлять с максимальной скоростью. Если горелка будет двигаться медленно, то в шве будут образовываться поры – это опять же связано с особенностями плавления цинка. В конечном счёте, скорость работы должна быть равна примерно 25 см в минуту.

Сварку газовым аппаратом нужно выполнять без поперечных колебаний, иначе изделие из латуни начнёт расплавляться. Горелку специалисты советуют держать под прямым углом к поверхности изделия. А присадочную проволоку необходимо во время процесса располагать под углом примерно в 30 градусов к свариваемым кромкам.

В среде аргона

Сварка латуни аргоном – самый качественный и популярный вариант на сегодня. Причём это справедливо не только для латуни, но и для иных медных сплавов.

Данный метод представляет собой ту же дуговую сварку, но в среде инертного газа аргона. И здесь возможно применение как плавящихся, так и неплавящихся электродов.

В качестве материала для неплавящихся электродов, как правило, используется вольфрам. А хорошим присадочным материалом в большинстве случаев могут стать бронзовые прутки марки БрКМц-3-1.

Однако если сплав латуни очень сложен, то следует использовать присадочную проволоку из того же материала, что и само обрабатываемое металлическое изделие.

Сварка бронзы или латуни аргоновым аппаратом выполняется в один слой. И при этом варить нужно не цельным швом, а небольшими отдельными участками (валиками).

Здесь нужна точность и аккуратность, потому что достаточно велика вероятность прожога. В частности, из-за этого сварка латуни аргоном проводится посредством длинной дуги. И мастер должен постепенно снижать силу тока в зонах сваривания, чтобы добиться нормального результата.

В связи с описанными выше особенностями технологии применять аргоновую сварку лучше всего на изделиях толщиной более 5 миллиметров.

В домашних условиях

Дома проще всего воспользоваться имеющейся в наличии или позаимствованной у кого-то паяльной лампой и оловянным припоем. А в качестве флюса, то есть материала, отделяющего зону сварки от атмосферного воздуха, можно использовать дешёвый и доступный борат натрия. Иногда для пайки латуни готовят специальные припои из меди и серебра.

Если предстоит сварка латуни в бытовых домашних условиях электродуговым методом, нужно подумать о средствах защиты и строгих мерах предосторожности. Пары цинка представляют действительно серьёзную опасность для здоровья людей – они ядовиты.

Следовательно, производить сваривание латуни обязательно нужно в защитной маске, перчатках и респираторе. По этой же причине данный процесс лучше выполнять на улице или в помещениях с достаточно мощными вытяжками.

Не слишком опытным мастерам будет полезен дополнительный совет. Сначала желательно потренироваться на ненужном куске латуни подходящих размеров. Только набив руку и установив правильные настройки аппарата, можно браться за настоящую работу.

Тем, кто хочет быстро соединить два металлических объекта, стоит знать о том, что такое холодная сварка. Хотя это название не совсем корректное. Условно говоря, удар кувалдой по двум металлическим пластинам, в результате которого можно получить единое изделие (и именно так поступали в древности) тоже можно считать холодной сваркой.

Но в наши дни так называют соединение двух металлических частей благодаря специальным составам, а также сами эти составы. Их можно купить практически в любом специализированном магазине, они позволяют соединять, ремонтировать и герметизировать изделия из латуни и бронзы.

Способ применения крайне прост: нужно размешать состав холодной сварки, пока не получится однородная масса. Потом следует нанести эту смесь на обе поверхности, которые необходимо соединить, и плотно прижать их друг к другу на несколько секунд.

Фактически холодная сварка – это клей для металлов, и иногда такой клей действительно способен решить соответствующие проблемы в домашних условиях. С другой стороны, бывают ситуации, когда без настоящей сварки не обойтись.

Как проводить сварку латуни в домашних условиях? Основные трудности, способы сварки и их особенности

В состав латуни разных марок входит цинк. Содержащиеся в этом сплаве легирующие элементы отрицательно влияют на процесс сварки и вызывают определённые изменения в её физико-химических свойствах.

Особенности сварки латуни

Главная проблема состоит в том, что цинк быстро закипает и выгорает. Дело в том, температура плавления цинка (420 градусов по Цельсию) ниже, чем у основного металла (700 градусов). Такая разница в температурах приводит к плавлению и выгоранию цинка. В результате формируются оксиды цинка. Часть из них испаряется в виде ядовитых газов, поэтому крайне важно соблюдать технику безопасности и работать только в респираторе. Другая часть оседает на поверхности соединяемых деталей в виде белого порошка, что усложняет процесс сварки. Данная проблема чаще всего возникает, если проводить работу в домашних условиях.

Выгорание цинка в дальнейшем отразится на эксплуатационных показателях планируемой конструкции.

Во время сварки может произойти попадание свободного водорода в сварочный шов. В результате химической реакции образуются поры в структуре шва. Это негативно отразится на качестве шва, может привести к появлению трещин и нарушению целостности всей конструкции.

Чтобы не допустить возникновения перечисленных выше проблем, необходимо соблюдать оптимальную температуру при работе с латунью. Если не допустить сильных перемен физического состояния цинка, тогда удастся выполнить прочное соединение свариваемых деталей. Рекомендуется применять большую подачу кислорода, которая не допустит образования пор.

Чтобы не допустить образования окиси, используют специальные насадки, например, кремниевые.

Подготовка к сварке

Подготовка латунных деталей имеет много общего с подготовкой меди. Главное отличие в том, что небольшие заготовки из латуни не подвергаются предварительному нагреву. Толстые детали можно подогреть только в месте будущего шва. Такая обработка позволяет повысить качество работы и прочность всей конструкции.

Необходимо провести правильную подготовку кромок. Если толщина используемой заготовки не превышает 1,5 мм, то проводится отбортовка. Благодаря этому, в два раза возрастает толщина заготовки, из-за чего возрастает и прочность сварочного шва.

Если толщина кромок находится в диапазоне от 1,5 до 6 мм, тогда нет необходимости проводить их обработку. Но в этом случае необходимо использовать подкладки и установить зазор шириной в 2 мм.

Для металла толщиной более 6 мм применяется метод двусторонней проварки. Также в этом случае рекомендуется придать кромкам Х-образную форму, но это не всегда получается.

Способы сварки в домашних условиях

Существует несколько методов сварки латуни, однако, сама технология проведения работы почти не меняется. Существует пара общих правил:

• скорость сварки должна быть высокой (от 15 см/мин);
• нельзя исполнять потолочную сварку (латунь отличается высокой текучестью).

В основном выбор технологии сварки находится в зависимости от тех характеристик, которые хотят придать готовому изделию.

Аргоновая

Наиболее эффективным способом соединения латунных листов является аргоновая сварка. Её целесообразно использовать, если толщина свариваемых деталей не менее 5 мм. Работа выполняется в защите аргоновым газом.

Присадочную проволоку выбирают в зависимости от того, какие требования выдвигаются готовому изделию. Например, присадки марок ЛОК и ЛО повысят устойчивость шва к коррозии.

Электродуговая

Чаще всего в домашних условиях используют электродуговую сварку. Однако здесь есть несколько особенностей, которые обязательно нужно соблюдать.

Для начала нужно правильно подобрать электроды. Стержень должен быть из латуни или бронзы. Рекомендуется использовать марки ЛК 80-3 и КМц 3-1. Перед началом работы производится прогрев заготовок до 300 градусов.

Сварку проводят короткой дугой с применением постоянного тока обратной полярности. Это позволит снизить выгорание цинка. Специалисты советуют использовать соотношения, указанные в таблице.

После завершения процесса сварки обязательно проводят проковку сварочного шва. Для большей однородности химического состава проводится отжиг металла.

Газовая

Газовая сварка применяется в том случае, если описанные выше способы не приносят должного результата.

Данный метод гарантирует высокую прочность шва, но происходит испарение оксида цинка в больших количествах. Для преодоления этой проблемы в горелке нужно установить окислительное пламя, которое содержит много кислорода и малую долю водорода. Под воздействием такого пламени формируется оксидная плёнка, препятствующая выделению цинка в воздух.

Испарение цинка можно сократить, если при работе пользоваться флюсом БМ-1 или в качестве присадочного материала использовать проволоку, содержащую бор.

Технология сварки аргоном

Для начала нужно хорошо вспомнить технику безопасности при работе с латунью: при работе необходимо надевать респиратор, а саму сварку проводить в хорошо проветриваемом помещении.

Сначала проводят точечную приварку по всей линии шва, а затем детали сваривают полностью. Начинается работа с током малой мощности, которая постепенно повышается. В случае если латунь начинает искрить, силу тока нужно сократить.

Во время работы с присадочным материалом нужно соблюдать осторожность и терпеливость. Излишняя торопливость приведёт к тому, что горелка начнёт контактировать с основным материалом. В результате произойдёт испарение вредных газов, и возникает риск прожечь металл.

В завершение для лучшего внешнего вида сварочного шва проводится его зачистка металлической щёткой.
