Струбцина для сварки труб встык

Все о трубных струбцинах

1. Особенности
2. Обзор моделей
3. Как выбрать?

Нередко при ремонте труб в жилых общественных помещениях необходимо зафиксировать концы двух отрезков объекта ремонта. В противном случае очень сложно будет их состыковать на одном уровне и добиться статичности. С трубной струбциной происходит надёжная фиксация без смещений и проворачиваний. Это помогает оптимизировать рабочий процесс и повысить качество готового изделия.

Особенности

Конструкция трубной струбцины отличается тем, что предназначена для деталей только цилиндрической формы. По сути, это тиски, которые зажимают вставленную в них деталь и за счёт напора прочно фиксируют её. Соответственно, более подходящим такой вспомогательный инструмент будет для труб из металла или другого твёрдого материала, который не раскалывается под давлением.

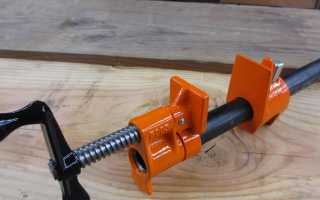

Состоит трубная струбцина, как правило, из двух отдельных частей – держателей со сквозными отверстиями круглой формы. Над этими отверстиями находятся прижимные поверхности. Они и удерживают детали, которые вставляются в струбцину для труб.

Для обработки одной детали в её середине трубу протаскивают через оба отверстия и зажимают, после чего производят необходимую обработку поверхности или разрезают деталь.

Обзор моделей

Особенность – и в отдельных случаях даже недостаток – струбцины для труб в том, что типовые модели рассчитаны лишь на один диаметр трубы – 1/2 или 3/4 дюйма. Бывают также модели на ножках, но за счёт меньшей устойчивости они редко используются.

Отдельно можно выделить инструмент, который рассчитан на одну трубу. У такой струбцины только одно отверстие, в которое она помещается. Основание таких тисков неподвижно и представляет собой станину, а деталь зажимается механизмов с винтами. У такой модели есть серьёзное преимущество перед стандартными – она может захватывать трубу любого диаметра от 10 до 89 мм.

В то же время магазинный вариант одинарной струбцины чаще всего не подразумевает широкого раздвижения, поэтому их используют для самых кончиков труб. Но самостоятельно можно сделать инструмент любой длины. Для этого понадобится стальная труба с резьбой, зажим с губкой. Лучше всего выбирать для этого черные трубы, так как они защищены от коррозии гальваническим покрытием, стоят довольно дешево и не оставляют пятна на материалах после контакта с клеем или другими веществами. Купить такую трубу можно в любом строительном магазине.

Как выбрать?

Прежде всего нужно определиться, для каких задач необходима трубчатая струбцина. Для сварки подойдут только стандартные двойные модели. Для подрезки или создания резьбы можно взять одинарную. Для изделий с узким диаметром при этом может использоваться и обычная столярная.

Некоторые струбцины снабжаются губками или же их можно добавить самостоятельно. В таком варианте они часто используются для склеивания щитов большой площади, из которых делают столешницы, двери и т. п.

Одна губка прочно фиксируется, а другая двигается до необходимого размера и зажимает, фиксируясь стопором.

Надежные и удобные тиски позволяют делать качественную работу за счёт того, что освобождают обе руки и фиксируют детали лучше, чем это может сделать самостоятельно даже очень хороший мастер. Поэтому обязательно нужно обратить внимание на симметричность, если выбирается парная струбцина для труб. Несимметричный и кривой инструмент может дать плохую стыковку изделий, когда необходимо их сварить.

Трубные струбцины представлены в видео ниже.

Струбцины для сварки в Москве

• Тиски
• Клещи и бокорезы
• Аппараты для сварки пластиковых труб
• Струбцины

Струбцины быстрозажимные (усилие 350кг) для работы одной рукой 900mm

Струбцина из 16 струпцин для сварочных работ RedHotDot 050266

Струбцина Энкор 20067

Струбцина КАЛИБР 96403

Струбцина КАЛИБР 96404

Зажим массы Калибр ЗМС-500

Струбцина быстрозажимная универсальная DEKO CL06, 6шт.

Зажим «эксперт» ручной, специальный, для сварочных работ, 250мм ЗУБР

Струбцина matrix 20562

Струбцина Сибртех 20568

Струбцина SANTOOL 032401-100

Струбцина Sparta 204415

Набор зажимов для сварочных работ JTC 1-2555

Струбцина DEXX 3205-80-300

Струбцина Gross 20706

Струбцина FIT 52746

Струбцина пистолетная быстрозажимная 150х60мм STARTUL MASTER (ST9024-15)

Ручные сварочные тиски-зажим сварщика 280 мм Jonnesway P38M11A

Струбцина STAYER 32095-050-200

Струбцина STAYER PROFESSIONAL 32242-30

Струбцина для сварки TP 150/60

Струбцина для сварки TP 150/80

Струбцина с пружинным зажимом Dexter 180 мм

Струбцина быстрозажимная универсальная DEKO CL06, 6шт.

Зажим-струбцина 400х120 мм для Сварочного стола D16 3D-Weld

Струбцина Sparta 204265

Зажим-струбцина для сварочного стола D16 Германия 2-160610

Toya 44500 Струбцина сварочная (250 мм)

Струбцина Bessey GRZRO 110/65 мм с захватом для зажима труб

Струбцина Gross 20803

Зажим-струбцина для сварочного стола D16 Германия 2-160604

Струбцина Gross 20704

Струбцина быстрозажимная DEKO CL03 300 мм

Зажим с фиксатором KING TONY 6665-09 225 мм, с U-образными губками

LICOTA ATG4105 струбцина для сварки деталей

Струбцина для сварки TP 150/80 Bessey

Ручные тиски «струбцина»глубокого захвата 18» Jonnesway P53M18

Струбцина SANTOOL 032401-050

Струбцина КАЛИБР 96421

Струбцина КОБАЛЬТ 248-870

Струбцина FIT 59201

Верстакофф Струбцина универсальная

Струбцина STALEX AC-60

Струбцина быстрозажимная «Hardax», с фиксатором, 150 мм

Струбцина Wilton 76103

Струбцина DEXX 3205-50-200

Ручные тиски «струбцина», 5″ Jonnesway P32M05A

Струбцина быстрозажимная универсальная DEKO CL06, 6шт.

Оборудование для сварки ПНД / ПЭ труб KDL40-160-4

Струбцина пистолетная 300х60мм STARTUL MASTER (ST9024-30) (быстрозажимная)

Пресс-клещи STAYER 22470_z01

Набор зажимов для сварочных работ 4 предмета JTC

Струбцины для сварки в Москве

Набор струбцин для сварочных работ 16шт RedHotDot 050266

Угловая, быстрозажимная, материал рамы: алюминий, ширина зажима: 65 мм, длина губок: 70 мм

Угловая, материал рамы: алюминий, ширина зажима: 68 мм

Тип: клемма заземления, Назначение: для сварочных аппаратов, Сила тока: 500, Страна происхождения: Китай, Гарантия: 12

Назначение: металл, дерево, трубная

Струбцина реечная пистолетного типа торговой марки GROSS предназначена для временной фиксации деталей при их обработке. Рабочие губки снабжены накладками для предотвращения повреждений обрабатываемых предметов. Опорная губка перемещается и фиксируется по всей длине напр.

Набор зажимов для сварочных работ 4шт JTC 2555

Назначение: деликатные материалы, дерево, F-образная, быстрозажимная, материал рамы: металл, ширина зажима: 900 мм, длина губок: 70 мм

Назначение: металл, дерево, F-образная, быстрозажимная, материал рамы: пластик, ширина зажима: 200 мм, длина губок: 45 мм, вес: 0.20 кг

Назначение: дерево, F-образная, материал рамы: металл, ширина зажима: 500 мм

Назначение: металл, дерево, G-образная, материал рамы: чугун, ширина зажима: 100 мм, вес: 0.43 кг

F-образная, быстрозажимная, материал рамы: сталь

Назначение: деликатные материалы, металл, дерево, пластик, зажимная, быстрозажимная, материал рамы: металл, ширина зажима: 150 мм

Назначение: металл, дерево, зажимная, быстрозажимная, материал рамы: сталь

P38M11A Ручные сварочные тиски «струбцина» 11″

Назначение: металл, дерево, F-образная, материал рамы: металл, ширина зажима: 200 мм

Скобы из ковкого чугунаТ-образная рукоятка с закруглёнными концами для легкого прикручивания струбциныПрисоединение массы в верхней части струбцины Технические характеристики АртикулBE-TP-1K Базовая единицашт ОсобенностьСтрубцина с электродами для сварки Вес, kg0,75 Шир.

Струбцина клещеобразная торговой марки GROSS предназначена для фиксации и удержания деталей и заготовок различных конструкций диаметром до 58 мм. Прижимные накладки на шарнирах позволяют размещать деталь под разными углами. Храповой механизм обеспечивает надежную и жест.

Струбцина Dexter предназначена для фиксации небольших деталей при выполнении столярных и ремонтных работ. Инструмент отличается удобством использования — все операции производятся одной рукой. Основа конструкции — прижимной механизм пружинного типа. Корпус изделия выпол.

U-образные губки. Применяются для зажима нестандартных деталей и при проведении сварочных работ.Снабжены регулировочным винтом

Струбцина служит для быстрого и точного зажима изделий, при позиционировании на сварочном столе D16. Высота: 200 мм Ширина: 165 мм

Быстрая струбцина BE-TP-1K фирмы Bessey служит во время проведения сварочных работ. Максимальная сила тока 400 А. Основа рабочей поверхности струбцины сделана из закаленного материала (ковкий чугун), который даёт возможность применять инструмент при огромных нагрузках.

Струбцина реечная пистолетного типа торговой марки GROSS предназначена для временной фиксации деталей при их обработке. Рабочие губки снабжены накладками для предотвращения повреждений обрабатываемых предметов. Опорная губка перемещается и фиксируется по всей длине напр.

Струбцина Bessey GRZRO с захватом для зажима труб применяется для стыковки труб для их сварки

Назначение: дерево, зажимная, быстрозажимная, материал рамы: пластик, ширина зажима: 300 мм, вес: 0.70 кг

Скобы из ковкого чугунаПрактичный барашковый винтПрисоединение массы в верхней части струбциныTP-. F-RK: приспособление для разгрузки кабеля от натяжения на конце штанги/внутренний диаметр кольца 30 мм Технические характеристики АртикулBE-TP-2F Базовая единицашт Особен.

Универсальная струбцина обеспечивает гибкость зажима под углом + / — 42° за счет вращающегося винта. Эта струбцина объединяет функциональные преимущества стандартных струбцин с углом поворота 45° и. 90°

Назначение: металл, дерево, F-образная, быстрозажимная, материал рамы: чугун

Ручной зажим для сварочных столов с системой позиционирования D16. Устанавливается в любое отверстие на столешнице или приспособлении, одним оборотом барашка создает прижим более 200 кг. Высота зажима до 400 мм

Струбцина быстрозажимная DEKO CL03 предназначена для временной фиксации деталей при их обработке

F-образная, ширина зажима: 80 мм

Профессиональные зажимные клещи отличаются усиленной кованой конструкцией и тщательно закалёнными рабочими поверхностями. Предназначены для удержания и надёжной фиксации деталей при слесарно-монтажных, ремонтных, сварочных работах. Инструмент можно использовать в качест.

Назначение: дерево, F-образная, быстрозажимная, материал рамы: металл, ширина зажима: 200 мм, длина губок: 100 мм

Струбцины — специальные вспомогательные зажимные приспособления для надежного крепления заготовок при выполнении работ. В отличие от тисков, позволяют мастеру быть более мобильным. винтовой зажим деревянная рукоятка

Назначение: металл, дерево, G-образная, материал рамы: сталь, ширина зажима: 25 мм

Предназначена для временной фиксации деталей при их обработке

КомплектацияЗажимы — 4 шт.ОписаниеЗапатентовано.Использование зажимов для стыковки свариваемых деталей обеспечивает идеальный сварочный шов.Обеспечивает аккуратную стыковку краев свариваемых деталей практически без зазоров.Установка уровня предусматривает выравнивание п.

KDL40-160-4 — компактная машина, применяется в полевых условиях, на строительной площадке, в цеху и в стесненных условиях для стыковой сварки полиэтиленовых и полипропиленовых труб, соединительных деталей. Диапазон свариваемых труб d 40 – 160 мм ≤ PN20. Аппарат приводит.

Угловая, быстрозажимная, материал рамы: алюминий

Триггерная струбцина Stanley FATMAX M 150ММ FMHT0-83232 разработана для надежной фиксации заготовок. Возможность установки губок в обратном направлении превращает ее в распорку. Конструкция струбцины сделана из усиленного нейлона и стали, что гарантирует высокую прочнос.

Ширина зажима 127 мм

Угловая, ширина зажима: 60 мм, длина губок: 60 мм, вес: 5 кг

Струбцина универсальная 200х200 мм. Предназначена для быстрой и точной фиксации и прижима закрепляемых деталей. С помощью специальных фиксаторов горизонтальный и вертикальный стержневые кронштейны регулируются по высоте и вылету. Шарнирный узел крепления рабочего винта.

Идеально подходит для зажима и фиксации различных деталей. Рассчитана на интенсивное применение. Ширина зажима составляет 600 мм. Удобная прорезиненная рукоятка позволяет уверенно держать инструмент во время работы

F-образная, быстрозажимная, материал рамы: сталь, ширина зажима: 300 мм

Назначение: дерево, F-образная, материал рамы: сталь

F-образная, ширина зажима: 500 мм, вес: 1.80 кг

Струбцины — специальные вспомогательные зажимные приспособления для надежного крепления заготовок при выполнении работ. В отличие от тисков, позволяют мастеру быть более мобильным. винтовой зажим деревянная рукоятка

«Надежный инструмент дляввыполнении сборочных, столярных и слесарных работ.Корпус изготовлен из высококачественной закаленной стали Эргономичная фиберглассовая рукояткаХарактеристики и функции: -Длина: 1000 мм -Материал губок: Чугун-Вылет: 120 мм -Тип струбцины: F-М.

Назначение: дерево, F-образная, материал рамы: металл, ширина зажима: 300 мм

Необходимая вещь при проведении сварочных работ — клемма заземления с быстросъемным зажимом для присоединения к детали нулевого провода. Магнитная клемма работает в любом положении, обеспечивает хорошую токопроводность, легко подсоединяется к кабелю. Сила сцепления магн.

Назначение: металл, дерево, F-образная, материал рамы: сталь, ширина зажима: 200 мм, длина губок: 50 мм

Назначение: металл, дерево, G-образная, материал рамы: сталь, ширина зажима: 50 мм, вес: 0.12 кг

Применяются для захвата, удержания и фиксации различный деталей. Используются в качестве «третьей руки» при проведении монтажных работ и как фиксатор деталей при проведении сварочных работ. Длина, мм. 280 Вес 0.85(кг) Габариты 29.0(см)x8.0(см)x7.0(см)

Струбцины STAYER PROFI идеально подходят для профессионального использования. Подвижный упор позволяет зажимать предметы различной формы. Корпус изготовлен из высококачественной инструментальной стали. Шпиндель с упорной трапециевидной резьбой обеспечивает передачу высо.

Приспособления для сварки

Досадно бывает, когда после тщательной выверки и установки элементов в нужное положение, собранная с таким старанием конструкция разваливается от прикосновения электрода, и нужно собирать все сначала. Еще хуже, когда элемент приваривается, но не в том положении, которое требуется — незаметно сдвинулся или деформировался после остывания металла. Использование универсальных и специализированных приспособлений для сварки помогает сберечь время и получить качественное изделие на выходе.

Существует множество различных устройств и механизмов, предназначенных для сварочных работ. В промышленности, где имеют дело с серийным и массовым производством, используется специализированное механизированное и автоматизированное оборудование — транспортные устройства, механизмы для укладки и кантовки изделий, технологические сборочные приспособления и пр. В домашних условиях используются, как правило, ручные сварочные приспособления универсального действия, позволяющие осуществить быструю сборку конструкции, надежно закрепить все элементы в нужном положении и добиться минимальной деформации детали.

Основные виды сборочно-сварочных приспособлений

Установочные приспособления. Установочные приспособления предназначены для установки детали в нужное положение — точно в такое, в котором она будет находиться в готовом изделии. По функциям и конструктивному исполнению они подразделяются на упоры, угольники, призмы, шаблоны.

Упоры служат для фиксации деталей по базовым поверхностям и могут быть постоянными, съемными или откидными (отводными, поворотными). Постоянные упоры, представляющие собой чаще всего обычные пластины или бруски, привариваются или привинчиваются к основанию. Съемные или откидные упоры ставят тогда, когда их постоянное присутствие в детали конструктивно недопустимо.

Угольники служат для установки деталей под определенным (90°, 60°, 30°, 45°) углом друг к другу. Удобны в использовании угольники, грани которых выполнены поворотными и позволяют установить любой необходимый угол межу ними.

Призмы применяются для фиксации в определенном положении цилиндрических изделий. В качестве призмы с успехом может использоваться простейшая конструкция, сваренная из уголков. Шаблоны предназначены для установки элементов сварной конструкции в заданном положении по отношению к другим, ранее установленным деталям.

Закрепляющие приспособления. С помощью закрепляющих сварочных приспособлений детали после установки в нужное положение прочно закрепляют с целью недопущения их случайного сдвига или деформации после охлаждения. К закрепляющим устройствам относятся струбцины, зажимы, прижимы, стяжки, распорки.

Струбцина — универсальный инструмент, используемый практически при любой работе с металлом. Для сварщика она — первое по важности приспособление, обойтись без которого если и можно, то только ценой крайнего неудобства и в ущерб производительности. Струбцины для сварки могут иметь самые разные формы и размеры, быть с постоянным размером зева и регулируемым. Особенно удобны быстрозажимные струбцины, в которых зажим происходит с помощью кулачкового механизма. Вообще, сварщику желательно иметь набор самых разных струбцин, поскольку для сборки одной конструкции их может понадобиться несколько — различных размеров и конфигураций.

Зажимы для сварки отличаются от струбцин удобством в работе и большей приспособленностью к сварочным работам. Фиксация детали производится сжатием их ручек. Необходимые размеры зева устанавливаются с помощью винта в ручке зажима, перестановкой штифта в другое отверстие, или другим способом.

Прижимы по принципу действия подразделяются на винтовые, клиновые, эксцентриковые, пружинные, рычажные. Из всех прижимных устройств винтовые прижимы — самые распространенные. Простейший вид самодельного винтового прижима представляет собой обычный болт с гайкой, продетый в отверстия двух пластин, с помощью которых зажимаются помещенные между ними детали.

В клиновых прижимах зажим деталей осуществляется с помощью клиньев, проушин, подкладок и молотка.

Зажимные скобы представляют собой кусок листа с пазом в форме клина.

Пружинная скоба прижимает деталь благодаря наличию упругой деформации. Она выполняется из полоски листового материала или проволоки, изготовленных из пружинных сталей.

В эксцентриковых прижимах зажим детали осуществляется с помощью кулачка (1), укрепленного на рычаге (2) при повороте эксцентрика (3) рукояткой (4). Эти устройства удобны тем, что зажим производится одним движением, однако к их недостаткам относится относительно небольшой рабочий ход кулачка, из-за чего используются они гораздо реже, чем винтовые прижимы.

Стяжки применяются для сближения кромок свариваемых габаритных деталей до заданного расстояния. Их длина и способ крепления к конструкции может быть самым различным, в зависимости от стоящей перед ними задачи.

Распорки позволяют выравнивать кромки собираемых деталей, придавать деталям нужную форму, исправлять местные дефекты.

Многие из вышеперечисленных сварочных приспособлений нетрудно сделать самому, придав им те размеры и формы, которые соответствуют наиболее часто выполняемой работе.

Установочно-закрепляющие приспособления

Простое приспособление для фиксации деталей под прямым углом легко сделать своими руками. Для этого потребуется два отрезка уголка, отрезок полосы, две струбцины, угольник и сварочный аппарат.

Отрезанные на нужную длину уголки и полоса (размеры можно увидеть на фото, шкала дюймовая) фиксируются струбцинами, с использованием угольника.

После фиксации и проверки правильности положения уголков, уголки прихватываются к полосе в четырех точках. Если сразу сделать длинный шов или точки будут слишком большие, то конструкцию поведет.

Далее струбцины и угольник снимаются, чтобы их не повредить при последующей сварке, и уголки привариваются более надежным швом, чередуя короткие швы с разных сторон, чтобы конструкцию не повело. Затем прижимаются струбцины и привариваются в нескольких точках. Хотя струбцины можно и не приваривать.

Приспособления для сварки труб

На фото ниже представлен звенный центратор, использующийся для сварки труб большого диаметра. Он состоит из нескольких звеньев, шарнирно соединенных между собой и образующих замкнутый контур. Свариваемые торцы труб, помещенные внутрь устройства, опираются на упоры, которые центрируют их друг относительно друга.

В домашней мастерской более полезными окажутся центраторы-струбцины, предназначенные для сварки труб меньшего диаметра. Например, центратор-струбцина модели СМ151 (на рисунке ниже слева) предназначен для труб диаметром 57-159 мм, а центратор-струбцина модели ЦС3 (справа) — для труб диаметром от 10 до 70 мм.

Вообще-то, обеспечение соосности труб небольшого диаметра не является такой уж сложной задачей. Вполне можно обойтись и без покупки специализированного инструмента, воспользовавшись простым самодельным устройством для сварки труб, состоящим из уголков и приваренных к ним стурбцин.

Уголки необязательно приваривать к струбцине (например, если струбцина только одна), можно просто сточить у уголков угол в месте упора струбцины.

Приспособления с магнитами

Магнитные угольники. Устройства этого типа распространены очень широко. Производится большое количество всевозможных магнитных угольников, различающихся формой, наличием или отсутствием дополнительных крепежных деталей и возможностью или невозможностью изменения угла. С их помощью очень удобно соединять под нужным углом листовые детали, рамные конструкции, стойки и т.п.

Универсальные магнитные приспособления. Кроме угольников есть и другие магнитные устройства, обладающие гораздо большей функциональность и универсальностью. Насколько удобно и легко с ними работать, можно понять, познакомившись поближе с приспособлением, носящим название MagTab (Strong Hand Tools).

Устройство состоит из двух опорных плоскостей (1) с встроенными магнитами. Угол между ними может меняться в зависимости от того, к какому по форме основанию их предстоит крепить. Это может быть цилиндрическая поверхность, плоскость или угол. Кроме опорных, имеются еще две плоскости (2), к которым крепятся детали, которые необходимо приварить к основанию. Они расположены под углом 90° друг к другу и имеют степень свободы по отношению к опорной поверхности, благодаря чему привариваемые детали можно смещать относительно основания. Известно, сколько времени и старания при сварке требует иногда установка и закрепление неудобной и неустойчивой детали в нужном месте. Применение устройства, подобного MagTab (Strong Hand Tools) позволяет быстро и легко приварить к различному по форме основанию любую деталь. Достаточно установить приспособление на основание и приложить привариваемый элемент в нужном месте к одной из двух его крепежных поверхностей. Сила магнита обеспечивает достаточную прочность крепления детали и ее неподвижность во время сварки.

Есть варианты и проще:

Приспособления сборочно-сварочные магнитного действия очень удобны. Они позволяют в несколько раз сократить время на сборку конструкций и обеспечить их должное качество. Простые, удобные в использовании и относительно недорогие они наравне со струбцинами и зажимами, заслуживают того, чтобы находиться в домашней мастерской. Раздобыв постоянные магниты или сделав электромагнит, подобные приспособления можно сделать своими руками. Только важно помнить, что под воздействием высоких температур (некоторые магниты — под воздействием не очень высоких температур) постоянные магниты размагничиваются.

Газовые линзы

Чтобы убрать турбулентность и сделать поток аргона ламинарным (линейным), применяют газовые линзы — корпуса цанговых зажимов особой конструкции (с мелкой сеткой внутри), обеспечивающие ламинарность течения газа. Газовая линза устанавливается вместо стандартного цангового зажима. Вместе с ней меняется и сопло горелки, поскольку линза имеет увеличенные размеры.

Применение газовых линз признается целесообразным в тех случаях, когда требуется обеспечить лучшую газовую защиту из-за особых свойств материала (например, в случаи титана) или конфигурации свариваемых изделий. Их использование позволяет также выдвигать электрод больше обычного, что иногда является необходимым.

Вместе с тем газовые линзы имеют и недостатки. В частности, при их применении требуется больший расход газа. Увеличенный размер сопла несколько ухудшает обзор зоны сварки.

Приспособления для вторичной защиты при аргонодуговой сварке

В качестве основного устройства для вторичной защиты используется металлический кожух («сапожок»), прикрепляемый к соплу горелки и обеспечивающий подачу газа на область шва. Чтобы «сапожок» качественно исполнял свое предназначение, его форма должна соответствовать конфигурации свариваемого изделия и параметрам горелки. Его часто изготавливают самостоятельно или заказывают под конкретную горелку и работу. Для равномерной подачи газа на защищаемую поверхность, устройство может заполняться каким-нибудь пористым наполнителем, в частности, алюминиевой стружкой.

В виде модификаций устройств для сварки, обеспечивающих вторичную защиту, используются также гибкие фартуки, которые исполняют ту же роль, что и «сапожок», но в отличие от последнего обладают гибкостью, позволяющей им огибать цилиндрические конструкции. Подобные приспособления порой делают из медной фольги достаточной толщины.

Виды струбцин для сварки

Создание точных и качественных металлоконструкций сложно себе представить без использования таких приспособлений, как струбцины. Это специальные зажимы, позволяющие надежно фиксировать и точно стыковать компоненты металлоконструкций во время сборочных или ремонтных работ.

Зажим заготовок осуществляется чаще всего губками, но могут использоваться и другие органы захвата, все зависит от типа струбцины.

На сегодняшний день различают свыше десятка разновидностей струбцин:

• F-образные
• G-образные
• Трубные
• Ленточные
• Угловые
• Распорные
• Крестовинные
• Двух- и трехосевые
• и пр.

Помимо типа конструкции струбцины для сварки различаются между собой и по принципу сжатия:

• Винтовые
• Триггерные
• Рычажные
• Пружинные
• и т.д.

Ниже будет описана четверка самых распространенных струбцин, без которых не может обойтись ни один сборщик/ремонтник металлоконструкций. Итак, какие виды струбцин сегодня востребованы.

G-образные струбцины

Это простейший вариант струбцин. Конструкция таких приспособлений представлена обыкновенной скобой с винтовым прижимом. Пример на фото ниже.

G-образные струбцины используются для фиксации заготовок к краю столешницы слесарного верстака или сварочного стола. Такие струбцины актуальны в основном для работы с негабаритными деталями.

При помощи G-образных струбцин можно обездвижить и расположить в правильном направлении: уголок, швеллер, листовой металл, трубу с прямоугольным профилем, шестигранник и прочие типы проката. Вместе с тем G-образные струбцины дают возможность надежно прижимать к друг другу и детали: труба к трубе, труба к металлическому листу и пр.

Главным недостатком G-образных струбцин является возможность прижима заготовок только у края столешницы, так как скоба имеет заметно ограниченную глубину профиля. Какие еще существуют виды струбцин.

F-образные струбцины

Если G-образные струбцины имеют всего одну регулировку (высоты прижима), то в F-образных струбцинах предусмотрено несколько регулировок. Это непосредственно сама высота прижима и так называемый «дожим», дающий гарантию максимально надежной фиксации. Пример F-образной струбцины на фото ниже.

Как и в случае со струбцинами G-типа, F-образные приспособления рассчитаны на прижим заготовок либо между собой, либо к краю столешницы.

F-образные струбцины регулируют высоту прижима посредством направляющей планки, по которой ходит нижняя прижимная губка. Принцип фиксации в таких струбцинах прост. Упираясь в заготовку нижняя губка клинит на направляющей планке. Для усиления клина нужно просто закрутить вспомогательный винтовой прижим.

F-образные струбцины для сварки и столярных операций обычно отличаются направляющей планкой. В сварочных струбцинах планка обычно ровная, а в столярных приспособлениях направляющая планка чаще всего использует ребристую поверхность.

В отличии от G-приспособлений струбцины с F-образным профилем позволяют крепить достаточно высокие заготовки. Разумеется, есть и совсем небольшие F-прижимы. Высота разведения губок в F-струбцинах может составлять от 100 до 300-500 (мм). Конкретная высота прижима будет зависеть от модели струбцины. Из выложенного ниже видеоролика можно узнать, как выбрать струбцину для сварки.

Угловые струбцины

Это серия узкоспециализированных струбцин. С их помощью можно точно стыковать фасонный прокат под прямым углом. Такие струбцины являются незаменимыми при изготовлении рам и каркасов. Угловая струбцина позволяет приваривать торцы труб, уголков, швеллеров и пр.

Различают мобильные и стационарные струбцины. Зажимы мобильного типа можно использовать по месту, то есть непосредственно на самой металлоконструкции. Стационарные же струбцины жестко крепятся к столешнице слесарного верстака или сборочного/сварочного стола. Стационарные зажимы позволяют стыковать прокат на одном месте, что позитивно отражается на точности изготавливаемых конструкций. Приспособления стационарного типа хорошо себя зарекомендовали при серийном и массовом производстве металлоконструкций.

Классические струбцины углового типа фиксируют заготовки при помощи зажимных губок. В более современных моделях фиксация проката реализована за счет магнитных сил. Достаточно просто разместить заготовки на направляющих, прокат сам «прилипнет» к струбцине. Магнитные зажимы отличаются простотой и надежностью конструкции.

Слабым местом магнитных угловых струбцин является возможность работать только с металлическими заготовками, которые проявляют магнитные свойства. Струбцины же с зажимными губками могут стыковать алюминий, легированную сталь, медь и всевозможные сплавы, которые не реагируют на магнит.

Прижимные струбцины

Отдельная категория струбцин, которая предназначена для установки на сварочные или сборочные столы. Струбцины этого типа нередко называют «прижимами быстрого действия». В отличии от G- и F-образных зажимов прижимные струбцины позволяют фиксировать заготовки не только у края столешницы, а в любом месте рабочей зоны.

Струбцины прижимного типа монтируются либо посредством специальных технологических разъемов (круглых или Т-образных), либо переставных плит.

Существует множество разновидностей прижимных струбцин. Внизу выложен видеоролик, автор которого демонстрирует широкий ассортимент прижимов быстрого действия. В видео есть и рекомендации, как выбрать струбцину для сварки.

Прижимные струбцины можно условно разделить на несколько обширных категорий:

• С винтовым прижимом
• Рычажные/шарнирные

Как понятно, в струбцинах с винтовым прижимом губка перемещается на резьбовом штоке. Рычаг же прижимает эксцентриковым механизмом. В продвинутых струбцинах силу эксцентрикового прижима можно регулировать.

Дополнительная информация

При выборе струбцин для сварочных работ следует особое внимание уделить используемым в конструкции прижима материалам. Для фиксации металлических заготовок предпочтение следует отдавать струбцинам с металлическими губками. Дело в том, что при сварке заготовок металл собираемой детали может разогреваться до покраснения. Если губки будут пластиковыми или резиновыми, они сразу же «поплывут».

Пластиковые и резиновые губки хороши только для столярных операций.

Не следует ограничиваться заказом струбцины одного единственного размера. В закромах у опытного сборщика металлоконструкции каждый из типов струбцин представлен тремя, а то и четырьмя типовыми размерами.

Если сварочные работы проводятся в рамках серийного или массового производства, то следует отдавать предпочтение струбцинам заводского изготовления. Самодельные прижимы в этом случае не обеспечат высокой точности стыковки заготовок. Для единичного же домашнего использования опытные сварщики нередко используют самодельные струбцины. Среди таких прижимов встречаются и уникальные экземпляры, не имеющие аналогов на рынке промышленной продукции.
