Электроды для сварки нержавейки с черным металлом

Как провести сварку нержавейки с черным металлом?

С процессом сваривания нержавеющей стали может справиться далеко не каждый сварщик. Связано это с техническими характеристиками этого материала. Больше сложностей возникает при сварке нержавейки с черным металлом. Чтобы создать прочное соединение между этими материалами, необходимо правильно выбрать режим сваривания и учитывать ряд особенностей.

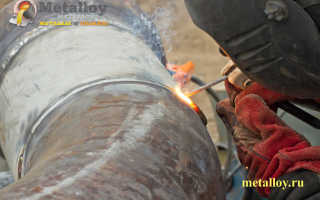

Сварка трубы из разных металлов

Можно ли сварить черный металл с нержавейкой?

Если говорить о производстве, технологии сваривания нержавеющей стали с черным металлом, то она является изначально неправильной из-за разности материалов, их свойств, технических характеристик. Однако выполнить соединение можно.

Поскольку на предприятиях требуется соблюдение ГОСТов, такой способ соединения металлов востребован в небольших мастерских. Но для получения хорошего соединения нужно знать химический состав свариваемых компонентов, иметь практический опыт работы с ними.

Трудности в сварке разнородных сталей

Сварка нержавейки с черным металлом вызывает определенные трудности. Связано это с отличиями в технических характеристиках, химическом составе двух сталей. К ним относятся:

1. Наиболее слабым местом после проведения работ является стык спайки. Объясняется это тем, что у двух материалов есть различие по коэффициенту линейного расширения. Из-за этого после процесса сваривания остаются внутренние напряжения.
2. Неравномерность проплавки возникает из-за разницы в показателе теплопроводности. Это негативно влияет на прочность готового шва.
3. Эффект миграции углерода. Ухудшает антикоррозийную защиту готового изделия. Из-за этого шов быстрее покроется слоем ржавчины.

Инструмент

Для проведения работ необходимо подготовить сварочный аппарат, дополнительные инструменты, расходники, проволоку определенного химического состава. Список требуемых приспособлений, материалов:

1. Инверторный сварочный аппарат.
2. Присадочная проволока из нержавеющей стали.
3. Электроды (количество зависит от размеров шва, количества свариваемых деталей).

Отдельно необходимо поговорить о выборе электродов. Существует несколько основных типов расходных металлических стержней с особым покрытием:

1. ОЗЛ-25Б — применяется для соединения жаропрочных сталей.
2. НИАТ-5 — используется при сварке аустенитних материалов.
3. ЦТ-28 — применяется для сваривания сплавов на основе никеля.
4. Э50Ф — используется для соединения теплоустойчивых металлов.

Нельзя забывать про настройку сварочного материала. Принципы выбора режимов:

1. При толщине детали в 1 мм, применяют постоянный ток силой до 60 А (электрод 2 мм по диаметру).
2. При толщине заготовки 2 мм, выставляют переменный ток силой до 80 А (электрод 3 мм по диаметру).
3. При толщине детали 4 мм, применяют постоянный ток силой до 130 А (электрод 4 мм).

Если сила тока будет слишком большой, материалы повредятся.

Инвертор с маской и электродами

Технологии сварки нержавейки и черного металла

Существует несколько особенностей сваривания нержавеющей стали с черным металлом:

1. Нержавейка имеет высокий коэффициент линейного расширения. Из-за этого между соединяемыми заготовками требуется делать большие зазоры.
2. Нужно быстро охлаждать свариваемые металлы, чтобы сохранить коррозийную устойчивость.
3. Следует работать только короткими электродами, длиной до 350 мм. Использование длинных стержней с покрытием приведет к их перегреву при проведении рабочего процесса.
4. Сила сварочного тока должна снижаться на 20% из-за низкой теплопроводности нержавейки. Это поможет сохранить технические характеристики готового изделия.

Как сварить нержавейку с черным металлом?

Приварить нержавейку к черному металлу можно путем использования:

1. Электродов из высоколегированной стали, чтобы заполнить шов. Допускается применять стержни с никелевым покрытием.
2. Легированных электродов для наплавки кромок из черной стали. После этого шов создается с помощью плакированной стали, которая заполняет шов.

Перед свариванием нужно:

1. Подготовить расходники, изготовленные на никелевой основе.
2. Прокалить электроды. Оптимальная температура до 210 градусов в течение 1 часа.
3. Подключить постоянный ток.
4. Зачистить металлические поверхности от грязи, налета, палы, ржавчины.

1. Если применяется газовая сварка, нельзя выполнять быстрое охлаждение готового шва. Деталь должна остывать самостоятельно.
2. Рекомендуется наносить флюс на рабочую зону, чтобы сделать более качественное соединение.
3. При использовании вольфрамового стержня, не забывать затачивать его наконечник.
4. Сварка в среде защитного газа является предпочтительной, поскольку готовый шов будет более прочным.
5. При сваривании нужно захватывать больше черного металла. Это позволит создать более прочный шов на молекулярном уровне.
6. Движения должны быть аккуратными, неторопливыми.

Как проконтролировать качество соединения?

Существует три способа проверки шва:

1. Покрыть поверхность соединения керосином. Нельзя жалеть количества жидкости во время проверки. Если керосин выступил с другой стороны — шов плохой.
2. Второй вариант попытки — применение ацетона. Он наносится точно так же, как и керосин. Проступившие на другую сторону шва капельки говорят о наличии микротрещин, сквозных отверстий.
3. Промышленный метод проверки прочности швов — гидравлический способ. После его проведения, требуется осмотреть соединение визуально. Если появились дефекты, деталь бракуется.

Если мастер знает, что соединение получилось слабым, он не будет применять методы проверки, связанные с разрушением деталей. Любые неровности, трещины, углубления указывают на неправильное проведение работ.

Ацетон для проверки шва

Меры безопасности

Сварочные работы выполняются со строгим соблюдением правил техники безопасности:

1. Никогда не применять неисправное оборудование. Проверять аппарат заранее, осматривать рабочие элементы, провода на наличие возможных пробоев.
2. Электроды должны быть новыми, со сохранившимся рабочим слоем. Нельзя использовать треснутые стержни.
3. Подготавливать рабочее место заранее. Убрать все горючие смеси подальше, очистить стол от ненужных предметов, которые могут помешать проведению сварочных работ.
4. Сварка считается вредным технологическим процессом. Поэтому нужно использовать маску сварщика, защитный комбинезон, перчатки, прочную обувь.
5. Под ноги положить резиновый коврик, чтобы исключить удары током.
6. Помещение, в котором проводятся сварочные работы, должно быть оборудовано хорошей системой вентиляции.
7. Для удобства желательно проводить работы на металлическом рабочем столе.

Работая с баллонами, наполненными инертными газами или кислородом, необходимо вытирать любые подтеки масла в рабочей зоне.

Любой сварщик знает, как сложно сваривать детали из нержавейки между собой. Процесс усложняется, если нужно соединить нержавеющую сталь с черным металлом. Поэтому необходимо точно определить компоненты материалов, подобрать электроды, рабочий режим аппарата. Во время рабочего процесса нужно учитывать советы профессионалов.

Как осуществляется сварка нержавейки и черного металла

Сварка материалов, схожих по своим физико-химическим свойствам, обычно не вызывает затруднений. Даже для «капризных» металлов, обладающих низкой свариваемостью, разработаны определенные алгоритмы, позволяющие получить качественное соединение. Но когда речь идет о работе с разнородными металлами, возникает ряд серьезных проблем. Все эти проблемы сводятся к необходимости подбора правильного режима сварки, технологии работ и расходных материалов.

Ярким примером проблемного вопроса является сварка нержавейки с черным металлом. Несмотря на то, что оба материала представляют собой сталь, их технические свойства существенно различаются.

Чтобы реализовать качественный процесс сварки, необходимо знать, как именно подобрать оптимальные параметры. Парадокс заключается в том, что сварной шов, как известно, обладает максимальной надежностью только когда состоит из того же материала, что и заготовки. Прежде всего, отметим, что работы с нержавеющей сталью обладают своей спецификой, и ее придется учитывать при сварке разнородных материалов.

Особенности

Во всех справочниках и рекомендациях встречается такое понятие, как свариваемость. Это способность металла или металлов к образованию качественных и прочных соединений посредством электросварки. Что касается свариваемости нержавеющей стали, то она напрямую зависит от ряда характеристик материала.

• Относительно низкая теплопроводность нержавейки негативно сказывается на качестве соединения. Так как теплообмен с окружающей средой происходит гораздо медленнее, чем у черных металлов, то нержавейка сильно нагревается. Перегрев сварочной ванны чреват появлением трещин или сквозных прожогов, ослабляющих шов. Чтобы сваривать материалы с разной теплопроводностью, приходится снижать силу тока примерно на 20%.
• Тепловое расширение присуще любому металлу, однако несоответствие коэффициентов линейного расширения приведет к деформации детали, особенно в процессе остывания шва. Зачастую дефекты обнаруживаются именно на этой стадии процесса. Выходом из ситуации служит соблюдение зазоров между деталями. Данную особенность технологии следует помнить и при сварке разнородных деталей.
• Удельное сопротивление стали высокое, поэтому при образовании электрической дуги электроды перегреваются. В особенности данное явление наблюдается при сварке электродами из высоколегированной стали. Выходом из ситуации служит использование электродов малой длины (с уменьшением длины уменьшается сопротивление) или применение хромоникелевых электродов с малым удельным сопротивлением.
• Высокие температуры отрицательно сказываются на антикоррозийных свойствах стали. Стали, содержащие высокое количество хрома, склонны к тому, что во внутренней структуре начинает образовываться коррозия. Между кристаллами образуются трещины. Подобное явление часто наблюдается при выполнении сварочных работ. Самый эффективный способ борьбы с карбидными соединениями – интенсивное охлаждение металла. Но в данном способе есть один нюанс. Средством отвода тепла служит вода. Она применима только для хромоникелевых сталей.

Способы

Наиболее популярным способом для сварки нержавеющей стали и черных металлов является электрическая сварка. Этот способ заслужил признание и популярность, благодаря низкой себестоимости и малому количеству вспомогательных манипуляций. К сожалению, выбирая электросварку, приходится зачастую жертвовать качеством соединений. Причиной тому служит разные показатели вязкости нержавеющей стали и черных металлов. При температуре горения дуги сталь может растекаться, в то время, как черный металл остается достаточно вязким.

Высокая текучесть ограничивает сварщика в действиях. Практически невозможно наложить вертикальный или потолочный шов. Работая с разнородными металлами, приходится использовать переходные электроды, адаптированные под нержавейку и черный металл. Сами электроды, вернее их стержни, выполнены из нержавеющей стали.

Для газовой сварки характерно наличие присадочного материала, представленного в виде проволоки из нержавеющей стали. При газовой сварке сталь менее текучая, поэтому данный способ обладает неким преимуществом по сравнению с дуговой сваркой. Повысить эффективность плавления черного металла позволяет специальный флюс. Минусом газовой сварки выступают повышенные требования по технике безопасности, а также большой объем подготовительных работ.

Лучшим способом сварки нержавейки и черного металла специалисты называют аргонодуговую сварку. Нет необходимости использовать присадочную проволоку с покрытием, так как аргон прекрасно справляется с задачей защиты сварочной ванны. При всех достоинствах перечисленных методов следует отметить, что сварка нержавейки и металла не всегда себя оправдывает, так как финансовые затраты оказываются чрезмерно высокими.

Определяющим моментом в выборе одного из перечисленных способов сварки будет выступать поставленная цель и имеющиеся условия.

• При проведении мелкого бытового ремонта в домашних условиях самым оптимальным решением выступает электродуговая сварка электродами из нержавеющей стали. Естественно, исключаются высокие механические нагрузки на конструкцию.
• Более надежное соединение обеспечит газовая сварка. Но она доступна только в специализированных мастерских. Частный мастер вряд ли согласится приобретать дорогостоящее оборудование, к тому же занимающее много места. В промышленности и на производстве используются полуавтоматы TIG для ведения аргонодуговой сварки. Качество полученных швов высокое, но сам процесс сопряжен с материальными расходами.

Выбор электродов

Если подходить объективно к вопросу о приоритете методов сварки, то абсолютного лидерства не найти. Каждый из способов имеет свои достоинства и недостатки. При работе с электродуговой сваркой важно, чтобы электроды были пригодными для сварки нержавейки. Газовая сварка также требует присадки из нержавеющей стали. Помимо этого, в ней обязательно присутствуют легирующие вещества, в качестве которых используется никель или марганец. В сплаве сварочного шва должно присутствовать, как минимум, 40% нержавеющей стали.

Плавящиеся электроды выбираются, исходя из физических свойств обоих материалов. Вот почему сварка разнородных сталей считается сложной. Осложняет ситуацию тот факт, что не всегда материалы отличаются по механическим или техническим параметрам. Зачастую не совпадают такие показатели, как свариваемость или степень легирования.

Говоря о легировании, следует учитывать, что в простой классификации стали делятся на легированные, низколегированные, высоколегированные, углеродистые и теплоустойчивые. Каждый тип стали накладывает на выбор электродов свои требования.

Таблица совместимости электродов для сварки того или иного металла содержит в себе исчерпывающую информацию о химическом составе электрода, однако читать такие данные не каждому под силу. Наиболее популярные электроды для сварки нержавеющей стали и черных металлов:

• НИАТ-5 – определены для работы с аустенитными металлами.
• ЦТ-28 – предназначены для сварки сплавов, в которых присутствует никель.
• Э50А – подходят для сталей, обладающих высокой теплоустойчивостью.
• ОЗЛ-25Б – электроды для жаропрочных материалов.

Технология процесса

Как и любой сварочный процесс, работа с нержавейкой требует наличия подготовительного этапа. Сначала необходимо зачистить поверхности и обработать кромки деталей. Они обрабатываются до появления блеска, а затем обезжириваются. В качестве средства отлично подойдет спирт или растворитель.

Газосварку рекомендуется проводить с флюсом, который укладывается в зазоры между кромками. Работы проводятся в нижнем положении, так как повышенная текучесть не позволит накладывать вертикальные или потолочные швы. В данном процессе от сварщика требуется наличие навыка. Так, плавящийся электрод должен быть расположен чуть ближе к поверхности черного металла, нежели к кромке из нержавейки.

При разделке кромок важно помнить, что наиболее прочный шов получится с увеличением площади сварочной ванны. Предпочитается пассивное охлаждение металла. Контроль качества полученного шва предполагает исследование на наличие сквозных протечек. На поверхность с одной стороны наносят керосин или ацетон. Допускается подкрашивание жидкостей. Если необходимо проверить шов на прочность, то жидкости подаются под давлением. Однако избыточное давление следует подавать только после отсутствия протечек при обычном нанесении жидкостей.

Электроды для сварки нержавейки

Автор: Игорь

Дата: 28.08.2016

• Статья
• Фото
• Видео

Сваривание нержавеющей стали является одним из наиболее сложных моментов, которые встречаются на практике у мастеров. Вся проблема заключается в поведении металла в расплавленном состоянии, которое заметно отличается от других сортов стали. Он становится в жидком состоянии не вязким, а подобным воде, так что быстро растекается и из него сложно сформировать нормальный валик шва. Электроды по нержавейке обладают такими же свойствами, так как в них содержится тот же состав, что и в основном металле. Все это требует от сварщика не только хорошо подготовленной технической базы, но и практических умений обращения с металлом. Именно по этой причине электроды для сварки нержавейки практически не применяются в потолочном или вертикальном положении.

Внешний вид электродов для сварки нержавейки

Это далеко не единственная проблема, которая возникает во время процесса. Нередко после температурной обработки шов теряет свои антикоррозионные свойства. Это очень распространенная проблема, поэтому, электроды для сварки нержавейки инвертором содержат дополнительное количество легирующих материалов, отвечающих за антикоррозионные свойства. Они должны компенсировать ту часть, которая испаряется во время сварки. Это очень важный момент выбора, пропуск которого может привести к браку. Для этой цели могут также использоваться флюсы в качестве добавок. Как правило, используются электроды для сварки постоянным током обратной полярности, так как при переменном качество соединения будет сильно страдать.

Электроды для сварки нержавейки постоянным током

Обмазка хоть и должна обеспечивать безопасность сварочной дуги, а также ванны расплавленного металла, но не всегда с этим хорошо справляется. Сварка тонкой нержавейки представляет собой особо сложный процесс. Для этого требуется подбирать тонкие электроды, что также осложняет процесс проведения сварки из-за риска прожига.

Область применения данных материалов достаточно широка, так что несмотря на все неудобства, приходится искать решения проблем путем улучшения свойств расходных материалов. Они используются в ремонтных мастерских, для соединения металлоконструкций, в литейном производстве, для сваривания металлопроката, создания корпусов изделий и прочих вещей. Сварочные электроды по нержавейке являются неотъемлемой частью ремонта трубопроводов, выполненных из данного металла. Электроды для сварки нержавеющей стали создаются по ГОСТ 9466-75.

Виды электродов для нержавейки

Достаточно распространенными являются шведские марки от компании ESAB, которые представлены в широкой линейке различными вариантами с несколько отличающимися свойствами.

• ОК61.30 – это универсальные электроды для нержавеющей стали, которые могут применяться для многих сплавов. Особенно хорошо они подходят для изделий с добавками в виде хрома и никеля. Наплавленный металл получается достаточно стойким к коррозии.

• ОК6135 – данная марка предназначена для сварки нержавейки с повышенными требованиями к качеству. Наплавленный металл получается достаточно прочным, так что может выдерживать сильные нагрузки. С его помощью сваривают ответственные сооружения и конструкции.

• ОК67.45 – эта марка электродов для сварки нержавеющей стали обладает повышенными свойствами свариваемости, так что ее рекомендуется применять для самых сложных ситуаций, когда условия не совсем пригодны для соединения.
• ОК63.30 – в данной марке стержни обладают относительно низким содержанием углерода, поэтому, подходят для тех металлов, в которых содержание данного металла также находится на низком уровне.

Электроды для сварки нержавейки марки ОК

Среди отечественных марок также имеются представители, которые часто используются в промышленности и частной сфере:

• ЦТ15 – этот электроды для сварки нержавеющей стали 12х18н10т. Они обладают высокой температурной стойкостью и могут выдержать большие перегрузки по данному параметру. Также они оказываются стойкими к химическим средам.

Электрод ЦТ 15 для сварки нержавейки

• ОЗЛ8 – наплавочные материалы, которые обладают достаточно длительным сроком эксплуатации и служат для создания соединений высокой прочности. Они сохраняют антикоррозийные свойства даже после температурной обработки.

Сварочный электрод ОЗЛ 8

• ОЗЛ6 – универсальная марка, которая может применяться как для сваривания чистой нержавеющей стали, так и для сварки нержавейки с черным металлом.

Сварочный электрод ОЗЛ 6

Физико-химический состав

Как правило, такие типы электродов обладают достаточно богатым химическим составом, который включает в себя множество химических элементов, служащих для создания антикоррозионного эффекта, а также прочих полезных вещей. Естественно, что при выборе какими электродами варить нержавейку, следует учитывать, чтобы эти элементы обеспечивали нужные для эксплуатации свойства. На примере одной из марок видно, что может содержаться в высоколегированной стали:

Технические характеристики

Механические свойства зависят от того, что именно входит в металл. Специалисты подбирают конкретную марку согласно тому, какими характеристиками будет обладать наплавленный металл. Марки электродов по нержавейки дают достаточно высокие параметры крепости, пластичности и температурной стойкости. Несмотря на то, что в каждом случае они будут отличаться, на примере одной из марок можно понять общую картину:

Обозначение и маркировка

На примере марке ОЗЛ 6 можно понять расшифровку. Это сварочные электроды, разработанные компанией «СпецЭлектрод». Они имеют основное покрытие и предназначенные для нержавеющих сталей.

Выбор

Подборка электродов для нержавеющей стали является очень ответственным процессом, так как здесь следует учитывать множество нюансов, чтобы добиться максимально качественного результата. Ведь здесь даже при стандартных условиях возникают сложности, но если сделать неправильный выбор, то все будет еще хуже. При выборе основной упор делается на состав. В марке должны содержаться такие же элементы, как и в основном металле. Тогда соединение будет иметь более высокое качество. На многих марках имеется обозначение, для каких именно сталей они предназначаются, что облегчает подбор.

Размер диаметра стержня также относится к важным параметрам. Чем толще основной метал, тем толще должны быть электроды. Величина их должна быть, примерно, одинаковой. Допускается разница в 0,5-1 мм, но это возможно только если толщина от 3 мм, так как тонкие листы нержавейки нужно сваривать очень аккуратно и превышение величины диаметра, а соответственно и сварочного тока, может привести к образованию дыр в месте соединения.

«Важно! При выборе следует всегда обращать внимание на аналоги, которые могут стать хорошей заменой отечественным маркам».

Электроды также должны быть достаточно длинными, чтобы вести шов без прерываний. В различных марках длина может варьироваться от 5 до 10 см, так что для создания длинных швов могут понадобиться изделия длиной 45 см. Но в большинстве случаев швы делаются короткими, так что тут не имеет большого значения длина. Не стоит забывать о покрытии. Его зачастую подбирают под стержень, но если предстоят нестандартные условия применения, то именно покрытие может повлиять на надежность проведения процесса.

Основные режимы и нюансы применения

Одним из главных нюансов использования является высокая скорость плавления, которая превышает показатели стандартных стальных электродов. Это требует более быстрых и аккуратных движений. Также здесь низкая вязкость расплавленного металла, так что нужно выработать особую технику формирования валика шва, иначе получится бесформенная масса наплавленного металла. После окончания процесса шов нужно подогревать, чтобы у него не возникли холодные трещины. Для этого можно использовать газовую горелку или другие подогревающие инструменты с регулировкой температуры.

Сварка нержавейки и черного металла электродом

Сварить нержавейку с черным металлом может далеко не каждый сварщик. Связано это, прежде всего, с разнородным составом нержавейки и черного металла, и особой технологией сварки электродом.

И хотя нержавеющая сталь практически наполовину состоит из черного металла, в ней присутствуют и цветные металлы, которые требуют особого подхода при сваривании. Тем не менее, сварку нержавейки с черным металлом осуществить можно, нужно только придерживаться правильной технологии.

Что потребуется для сварки нержавейки и черного металла

Если есть необходимость сварить нержавеющую сталь и черный металл в домашних условиях, то, для этих целей, необходимо будет использовать:

• Сварочный инвертор постоянного тока;
• Электроды (о том, какими электродами варить нержавейку и черный металл, будет рассказано ниже, в этой статье сайта про сварку mmasvarka.ru );
• Проволоку из нержавеющей стали (она будет использоваться в качестве присадочного материала).

Отдельного внимания заслуживают электроды для сварки нержавейки и черного металла.

Какими электродами варить нержавеющую сталь

Для сварки нержавеющей стали с черным металлом нужны электроды, которые применяются для сварки жаропрочных сталей и сплавов на основе никеля.

Данным нормам и требованиям отвечают следующие марки электродов:

• Электроды ОЗЛ-25Б — используются в тех случаях, когда нужно варить жаростойкие стали;
• Электроды НИАТ-5 — самые популярные электроды для сварки аустенитных сталей;
• Электроды ЦТ-28 — применяются для сварки разнообразных сплавов, в том числе и на основе никеля.

Сварка нержавейки с черным металлом

Технология сварки нержавейки с черным металлом должна соблюдаться согласно следующих требований:

• Нержавеющей стали присущ большой коэффициент расширения, поэтому нужно выдерживать достаточные зазоры между свариваемыми заготовками;
• При сварке нержавеющей стали и черного металла, заготовки нужно быстро охлаждать. Это позволит не потерять их коррозийную устойчивость;
• Для сварки лучше будет использовать короткие электроды, не более 35 см. Таким образом, можно не допустить чрезмерно большого перегрева металла;
• Рекомендуется понижать сварочный ток, не менее чем на 20%, учитывая низкую теплопроводность нержавеющей стали.

Кстати о силе тока, поскольку данный показатель весьма важен при сварке нержавейки и черного металла. Во многом здесь все зависит от толщины материалов и используемых электродов для сваривания.

Так, при сварке нержавейки и металла, рекомендуется придерживаться следующих параметров в настройках инвертора:

• Тонкую нержавейки, толщиной до 1 мм, варят электродами не более 2 мм в диаметре, выставляя при этом силу тока на сварочном инверторе в 60 Ампер;
• Металл от 2 до 3 мм, рекомендуется варить электродами 3,0 мм, а силу тока на инверторе выставлять в районе 80 А;
• Толстые заготовки, толщина которых 4 и более миллиметров, варят электродом 4 мм, а сила тока на инверторе колеблется от 100 до 130 А, в зависимости от пространственного положения сварки.

Следует обязательно учитывать силу тока при сварке нержавейки с черным металлом, поскольку если она будет слишком большой, то это приведёт к образованию прожога сварного шва.

Технология выполнения сварочных работ

Сам процесс сварки нержавейки и черного металла выглядит таким образом:

• Для сварки можно использовать электроды с никелевым покрытием и электроды, стержень которых будет выполнен из высоколегированной стали. Данными электродами сначала наплавляются кромки черного металла, после чего создаётся сварочный шов с использование плакированной стали. Получить качественное соединение возможно с использованием никелевых электродов;
• Перед началом сварочных работ, рекомендуется прокалить электроды в духовом шкафу, при температуре не менее 200 градусов. Время прокалки электродов — 1 час;
• Для сварки нержавейки с черным металлом применим только постоянный ток;
• Как и требуется, перед тем, как варить нержавеющую сталь и черный металл, их поверхность обязательно нужно отчистить от ржавчины, грязи и налёта.
• При сварке, рекомендуется, как можно больше захватывать черного металла, что даст возможность получения качественного и надёжного сварочного шва.

Осуществить проверку сварочного шва можно посредством керосина. Достаточно будет нанести керосин кисточкой с одной стороны сварного соединения, подождать некоторое время, после чего перевернуть деталь. Если с другой её стороны проступил керосин, то это будет означать только одно — сварочный шов низкого качества.

Сваривание нержавеющей стали с черными металлами. Технология и способы сваривания

Основная сложность процесса сварки черных металлов (Ст3, Ст20) и нержавеющей стали (12Х18Н9, 12Х18Н10) заключается в том, что эти материалы хоть и являются разновидностью стали, но при этом абсолютно разные по техническим свойствам. Чтобы получить высококачественное соединение в процессе сваривания, в первую очередь, надо ответственно подойти к выбору электродов.

Особенности и сложности сварки нержавейки с черным металлом

Среди свойств, которые влияют на процесс сварки, следует выделить:

1. Сопротивление. Для того чтобы электрод не перегревался вследствие высокого сопротивления нержавейки к подающемуся току, сердцевина электрода изготавливается из сплава хрома и никеля.
2. Теплопроводность. Нержавейка имеет маленькую теплопроводность, что позволяет улучшить проплавление материала в зоне формирования шва. Вследствие этого перед процессом сваривания нужно правильно рассчитать силу сварочного тока.
3. Повышенная подверженность коррозии. Нержавеющая сталь, подвергаясь температурам свыше 500°С, полностью меняет свои свойства, по сути, превращаясь в черный металл. По этой причине в зоне сварочного шва часто проявляется коррозия.
4. Линейное расширение. Во время сварки металл подвергается сильным деформациям из-за высокого коэффициента линейного расширения свариваемых материалов. По завершении процесса во время остывания также возможны существенные деформации. Во избежание этого следует оставлять более широкие зазоры меду свариваемыми металлами.

Одной из основных проблем, с которой сталкиваются специалисты при данном виде сваривания, является высокая вероятность возникновения трещин шва, которые проявляются по завершении процесса. Это происходит по причине неоднородной структуры шва и избежать трещин можно при правильном выборе электродов и использовании нержавеющей присадки с содержанием марганца и никеля. Также для хорошего соединения в шве должно присутствовать не более 40% основного металла.

Кроме того, причиной плохой свариваемости нержавейки с черным металлом является образование хрупкой прослойки, возникающей в процессе сварки, вследствие чего уровень легирования нержавеющей стали снижается и становится приближенным к черным металлам. Если прослойка достигает критической величины, то соединение подвергается разрушению.

Способы сварки черного металла и нержавейки: технология и оборудование

Электродуговая сварка является наиболее простым способом сваривания нержавейки с черным металлом. Часто ее выбирают по причине высокой скорости процесса и простоте подготовки материалов к свариванию. Однако стоит упомянуть, что при использовании этого способа будет очень сложно достигнуть хорошего качества шва. Упростить задачу можно, подобрав качественные электроды из нержавейки с правильным покрытием. При сваривании электродом результат достигается за счет снижения температуры сварочной ванны, которое достигается добавлением в состав электрода марганца и никеля. При использовании таких электродов существенно уменьшается ширина хрупких прослоек.

Оборудование для электродуговой сварки включает в себя:

• источник сварочного тока;
• сварочный кабель с держателем для электрода;
• обратный кабель для соединения источника со свариваемым изделием.

Если решили варить полуавтоматом, то лучше варить в среде защитного газа. Это позволит добиться наиболее качественного шва. Для данного метода используется сварочный полуавтомат, включающий в себя:

• источник питания;
• механизм подачи сварочной проволоки;
• сварочный рукав с горелкой;
• баллон с защитным газом;
• обратный кабель.

При аргнодуговой сварке неплавящимся электродом стоит обратить внимание на то, что в зоне формирования шва идет крайне интенсивный нагрев металла, что при остывании изделия может привести к образованию трещин. Поэтому этот метод сварки самый нежелательный, его рекомендуется применять только для сварки тонкого метала.
