Соединение металлических труб без сварки и резьбы

Как соединить металлические трубы без сварки: методы, особенности монтажа

Как соединить металлические трубы без сварки.

Во время ремонтных работ водопроводов и канализации в квартирах не всегда применимы стандартные способы соединения деталей. Если труба прилегает к одной из стенки, то сделать резьбовое соединение не удастся. Соединение такой конструкции требует специальные разновидности стыковочных методов труб.

Такими способами можно собирать разные виды трубопроводов, по которым движется газ с нефтью, химические вещества, насыщенный пар. Не применяя сварку, исключаются процессы образования коррозии в местах соединения. Специальные накладки, стягивающие элементы, образуют защиту на участках стыков. Внимание!

Стыковка стальных элементов чаще всего происходит сварочным методом, но такое крепление требует особых знаний и умений, поэтому лучше применять более доступные варианты соединения, которые можно выполнить своими руками.

Классические методы для соединения элементов

К самым распространенным вариантам стыковки трубопрокатов из стали и металла относятся:

1.сварочный метод. Наиболее популярный вариант крепления, который имеет некоторые недостатки:

-сложность во время монтажных работ. Неудобно применять сварочный аппарат в ограниченном пространстве, либо, если высота для проведения сварки лишком большая.

-высокая ценовая политика. Аппарат для сварки стоит дорого, почти столько же стоит, нанять сварщика.

-низкая производительность метода. Времени для подготовки аппарата, его транспортировка тратится много.

2.резьбовой метод. Для соединения труб больших размеров нужно иметь метчики с лерками, их стоимость очень велика. Данные соединения требуют оснащения уплотняющими материалами, который необходимо менять время от времени.

3.муфтовый метод. Цена на муфты находится в высоком ценовом сегменте, особенно, если применяются для труб с большим сечением. Чаще всего их используют во время аварий.

Наиболее доступны и экономным вариантом считается применение разного рода фитингов.

Соединения, не требующие сварки

Способы, не требующие аппарата для сварки, лерки с метчиками:

1.С помощью фитингов. Высокое качество соединений, также низкая цена являются преимуществом для данных изделий. Жесткие фитинги плотно соединяют две металлические трубы, не выпуская жидкость. Самыми надежными в эксплуатации являются немецкие и французские марки.

2.С помощью фланцев. Конструкция фланца похожа на обычный хомут, внутри оснащен с помощью уплотнителя из резины. К плюсам относят: простую сборку, низкую цену, повышенную износостойкость.

3.с помощью муфты Гебо. Муфта имеет простое строение, в основе три кольца: зажимное, прижимное, уплотняющее, также в конструкцию входят гайки с фланцем. Опираясь на инструкцию, можно быстро собрать изделие. Деталь дает гарантию на герметичность стыка, само изделие служит долго, только время от времени следует менять уплотнитель.

4.с помощью обоймы для ремонта и монтажа. Деталь имеет две части, которые стягиваются с помощью болтов. Изделие применяют во время аварий временно.

Данные типы соединений применяют для жестких труб: металлических, чугунных либо стальных, из поливинилхлорида.

Для труб, не требующих плотного соединения, применяют такие виды креплений, как:

1.с помощью краб – системы. В состав конструкции входят болты, скобы и гайки. С помощью гаек стягивают детали. Данной системой стягивают сразу несколько изделий, гарантируя высокую герметичность стыков. Краб – системы имеют разное количество зажимных отверстий.

2.с помощью хомутов. Применимы в любой области. Хомутами стягивают несколько трубопрокатов, качество соединений сравнима со сварочным.

Фитинговый метод

Фитинги имеют много положительных характеристик, многие рекомендуют для соединения конструкции применять этот способ.

Доступные по цене, также практичны, просты в монтаже, отличаются большим сроком службы. С помощью фитингов можно достичь высокого качества соединения, как и сваркой.

Фитинги широко используют для прокладки трубопроводов, также их применяют, чтобы создать компрессионное оборудование либо механизмы газотурбинные, что указывает на возможность применять детали в системах, работающих под давлением.

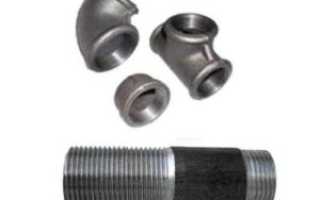

Какие бывают фитинги:

1.фитинги прямые представляют собой изделия, у которых диаметр не изменяется с двух сторон, то есть применимы для крепления двух идентичных трубопрокатов.

2.переходники предназначены для стыковки труб, имеющих разное сечение. Необходимы, чтобы проводить ремонты трубопроводов старого типа, в которых использованы трубы с разным диаметром.

3.тройники отводят трубы от системы, не требуя сварку с резьбой.

4.крестовины похожи по назначению на тройники, способствую многочисленному ответвлению основной сети.

5.штуцерами соединяют гибкие трубы из металлического материала. Деталь гарантирует герметичную стыковку, при непостоянной структуре труб.

6.заглушки имеют функцию: перекрывать конец трубы.

Фитинги можно применять для соединения элементов, как снаружи здания, так и внутри, следует правильно выбрать материал изготовления.

Муфтовый метод

Муфта Гебо представляет собой деталь в виде односторонней муфты, которая оснащена компрессионными кольцами, резьбой. Если муфта двухсторонняя, то кольца располагаются с двух концов.

Внимание! Конструкцию муфты уплотняют с помощью резинового кольца для герметичности. Уплотняют изделие конусовидной прокладкой, гарантирует проникновение во все щели, когда муфту затягивает.

Как устанавливают муфту Гебо

Во время установки следует опираться на инструкцию:

1.с двух сторон трубы делают срез, зачищая края от заусенцев, краски, эмали до металлического изделия. Чистку выполнят посредством наждачной бумаги.

2.в комплекте идет гайка, которую одевают в первую очередь, затем располагают кольцо в форме конуса так, чтобы вершина конуса была направлена на гайку.

3.далее надевают кольцо для прижимания, за ним уплотнитель, который поворачивают по направлению к фитингу.

4.зажимают туго фитинг, чтоб он не сдвигался, но оставалось несколько витков резьбы.

5.тестируют на герметичность соединения, включая воду. Если просочилась вода, то подтягивают гайку, далее опять проверяют. Если герметичность нарушена, то снимают муфту и чистят участок для нее снова.

Плюсы муфтового метода:

2.качество продукции. Правильно проведенные монтажные работы обеспечат долгий срок соединяющей детали, но уплотняющее кольцо надо будет менять периодически.

3.много сфер применения, пригодны, как в водопроводных системах, так и компрессионных.

4.монтаж легкий и занимает мало времени, не требует специального оборудования.

Соединение с помощью ремонтно – монтажной обоймы

Обойма не требует для установки специальных знаний и оборудования. Конструкция надежная, которую устанавливают без сварки с резьбой. Данный тип фитинга используют только в аварийных ситуациях для временного пользования. Представляет собой две части из металлического материала, четыре болта.

1.фитинг не подходит, чтобы соединять трубы, ею удобно закрывать трещину в трубопрокате. При возникновении трещины, посредством наждачной бумаги зачищают участок вокруг нее. Место должно быть чистым и гладким, чтобы уплотнитель хорошо лег.

2.на участок накладывают уплотнитель из резины, закрывая его в полном объеме, потому что небольшой зазор образует новую утечку.

3.сверху уплотнителя надевают обе части обоймы, затягивая болтами.

Внимание! Чрезмерно сильно затягивать не следует, чтобы не сорвать резьбу.

4.провести тест на работу трубы, если понадобиться, то следует подтянуть гайки с болтами.

Метод прост в применении, и является экономным, поэтому его часто используют.

Фланцевый метод

Фланцевым методом соединяют трубы из металла либо пластика без сварки. Стыкуют детали конструкции болтами, метод дает гарантию качества и надежности.

Состоит фланец из двух дисков из металла, к обоим дискам подведена труба. Пространство между дисками уплотняют резиновой прокладкой. Соединяют элементы фланца с помощью болтов и гаек с обратной стороны.

Стыки образуют герметичное соединение, с большим сроком службы. Но периодически, примерно раз в два года, следует проводить технический осмотр стыка, при необходимости делать замену уплотнителя.

Практичное и простое соединение труб без применения резьбы и сварки

Для металлического трубопровода необходимо только качественное и надёжное соединение. Недостаточная герметичность системы приводит к низкому давлению в ней, а соответственно, к некоторым неудобствам проживания. Многие хозяева частных домов и квартир знают только самые популярные методы соединения: при помощи сварочного шва или резьбы. Конечно, данные способы наиболее практичны, особенно если под рукой есть необходимый инструмент. Но существуют и другие варианты, как можно соединить металлические трубы между собой.

Основные способы соединения труб и их описание

Прежде чем переходить к непосредственной теме, следует рассмотреть популярные способы соединения металлических или стальных труб. К ним относятся:

1. Соединение металлических труб посредством сварки. Используется наиболее часто, но имеет ряд отрицательных моментов:
   • Высокая стоимость. Сварочное оборудование является достаточно дорогостоящим, и его использование составляет половину стоимости услуг сварщика.
   • Высокая сложность применения. Не всегда, но достаточно часто сварщик сталкивается с проблемой, при которой просто не может применить сварку. Например, в тесном помещении или на большой высоте.
   • Недостаточная скорость выполнения сварочных работ. Транспортировка и подготовка оборудования занимает много времени, поэтому часто сварщика приходится долго ждать.

1. Резьбовое соединение. Требуется комплект метчиков и лерок, рассчитанных на большие диаметры труб. Сейчас даже набор маленьких метчиков для легкового автомобиля достаточно дорогой, не говоря уже про водопроводные или газовые трубопроводы. Также не следует забывать о необходимости уплотнения такой разновидности соединений. Периодически уплотнитель следует менять.

Рекомендуем посмотреть видео:

Виды соединений труб без сварки и резьбы

Но если нет под рукой сварочного оборудования или набора метчиков и лерок, то следует использовать следующие способы:

• Использовать фитинги для труб. Доступная ценовая политика и хорошее качество делают данные изделия наиболее приемлемыми. Фитинги имеют жёсткую конструкцию, из-за чего плотно и надёжно обхватывают срез труб, не пропуская циркулирующую по системе жидкость. Срок эксплуатации фитинга зависит от его производителя, поэтому лучше всего отдать предпочтение продукции Швейцарии или Франции.
• Использовать фланцы. По конструкции фланец напоминает стандартный хомут, по внутренней части которого идёт резиновый уплотнитель. Фланец обладает следующими преимуществами: простота монтажа, низкая стоимость, долговечность.
• Применить муфту Гебо. Конструкция муфты Гебо достаточно проста и состоит из трёх колец (зажимного, прижимного и уплотнителя), гайки и самого фланца. Монтаж данного изделия не займёт много времени, если знать точную последовательность установки. Применив муфту Гебо можно достигнуть высокой герметичности соединения. Срок эксплуатации изделия продолжителен, за исключением уплотнительного кольца, которое приходится менять через определённые временные промежутки.
• Применить ремонтно-монтажную обойму. Конструктивно данное изделие выполнено в виде двух частей, которые необходимо стянуть посредством болтов. Следует помнить, что ремонтно-монтажная обойма относится к разряду расходных материалов, применяющихся в аварийных ситуациях. Не следует использовать её для длительной эксплуатации.

Вышеперечисленные способы соединений подходят для труб с жёсткой структурой. Это могут быть изделия, выполненные из металла, стали, чугуна или поливинилхлорида. К профильной продукции, при которой не требуется высокая герметичность, следует применять следующие варианты соединений:

Краб-система. Конструкция состоит из скоб и болтов с гайками, выполняющих роль стягивающего элемента. С помощью краб-системы можно стянуть несколько труб, при этом прочность в данных местах будет очень высокой. Имеются несколько видов краб-систем, отличающихся друг от друга только количеством отверстий под зажим.

Разновидности и преимущества фитингов

Почему стоит использовать фитинги и в чём основное преимущество данного материала? Ответ прост: данные элементы имеют обладают простой конструкцией, но практична, они имеют длительный эксплуатационный срок и доступную стоимость. Не используя сварочное оборудование или дорогие метчики с лерками, пользователь достигает такого же высокого результата, применяя более простые фитинги.

Фитинги с успехом используют не только при монтаже или ремонте труб, данный материал также популярен при изготовлении компрессионного оборудования и газотурбинных механизмов. Это означает, что изделие создаёт достаточную герметичность, при помощи уплотнителя, даже в системах с большим давлением.

Разновидности фитингов по размерам и применению:

• Прямые. Означает, что диаметр изделия остаётся неизменным, как с одной, так и с другой стороны. Используют для соединения двух одинаковых труб.
• Фитинги-переходники. Необходимы для соединения двух труб разного диаметра. Незаменимы, например, при ремонте старого трубопровода, где большое количество труб имеет разные размеры.
• Тройники. Позволяют сделать ответвление от основной магистрали без помощи резьбы или сварки.
• Крестовины. Имеют такое же назначение, как и тройники, но способны разделить основную магистраль на большее количество ответвлений.
• Штуцеры. Применяют как соединение гибких металлических трубах. Штуцеры способны создать достаточную герметичность даже при соединении материала, изменяющего свою структуру.
• Заглушки для трубопровода. Основная функция – перекрытие конца труб.

Следует уточнить, что разнообразие фитингов, а также их производителей, позволяет приобрести продукции как для монтажа на открытом воздухе, так и в квартире или частном доме.

Что такое муфта Гебо

Муфтой Гебо называют одностороннюю муфту, в наличии у которой имеются такие элементы как компрессионные кольца и резьбовое соединение. У двухсторонней муфты Гебо компрессионные кольца расположены с обеих сторон.

Конструкция муфты Гебо подразумевает наличие специального углубления для резинового уплотнителя, который и создаёт герметичность соединения . Уплотнитель выполнен в форме конуса, что способствует его проникновению даже в самые недоступные щели при затягивании муфты.

Порядок применения муфты Гебо

Чтобы эксплуатационный срок данного изделия был максимально продолжительным, необходимо знать процесс правильного монтажа, при котором сохранится требуемая герметичность соединения металлических труб.

1. На обеих трубах следует сделать максимально ровный срез и зачистить его края, избавившись от мелких металлических заусениц. Также удаляется краска или эмаль, до самого металла. Для этого можно использовать мелкую наждачную бумагу или специальный круг для болгарки.
2. Первой на трубу одевают гайку, которая идёт в комплекте с муфтой. Далее необходимо разместить на трубе конусообразное кольцо, так, чтобы верхняя часть конуса смотрела на гайку.
3. Вторым одевают прижимное кольцо, за которым идёт уплотнитель. Уплотнитель следует развернуть в сторону фитинга.
4. Далее следует зажать фитинг так, чтобы при затягивании гайки он не проворачивался. Гайку затянуть так, чтобы осталось 1-2 витка резьбы.

Муфта установлена и следует проверить её на качество, подав воду в систему. При появлении капель жидкости из-под муфты, необходимо немного подтянуть гайку и заново проверить на соединение на герметичность. При повторном появлении влаги, муфту следует снять и повторно зачистить участок под ней.

Основные преимущества муфты Гебо

Муфты Гебо часто используют из-за практичного соотношения ценовой политики и качества изделия. При правильном монтаже, муфта способна прослужить долгие годы, спустя которые достаточно на ней заменить резиновый уплотнительное кольцо и можно заново монтировать на трубопровод.

Также ценится широта применения данного изделия. Как и обыкновенные фитинги, муфта Гебо применяется не только в водопроводах, но и в компрессионных системах. Чтобы выполнить соединение потребуется минимум времени, и при этом не обязательно наличие специального инструмента.

Использование ремонтно-монтажных обойм

Простая в использовании конструкция для труб, которая также достаточно надёжна, не требует резьбы или сварки. Ремонтно-монтажная обойма состоит из двух металлических частей, уплотнителя и 4 стягивающих болтов. К сожалению, использовать обойму в течение длительного временного промежутка не рекомендуют – данная разновидность фитинга предназначена для быстрого устранения аварийных ситуаций.

Для установки обоймы (вместе с зачисткой) не потребуется много времени. Но соединение следует выполнять кропотливо, а после монтажа обязательно проверить его качество.

Последовательность применения ремонтно-монтажной обоймы

1. Обоймой легко закрыть, например, трещину в трубопроводе без помощи резьбы или сварки. Для соединения двух труб она не подойдёт. Поэтому, после обнаружения трещины, место вокруг неё следует тщательно зачистить с помощью тонкой наждачной бумаги. После зачистки должна образоваться чистая и гладкая поверхность, на которую плотно ляжет уплотнитель.
2. Далее на повреждённое место одевают резиновый уплотнитель для труб, так, чтобы полностью его закрыть. Малейший зазор приведёт к протеканию жидкости.
3. Теперь на уплотнитель следует надеть две половины ремонтно-монтажной обоймы и стянуть их с помощью четырёх болтов. Сильно затягивать не надо, чтобы не повредить резьбу.
4. Пустить жидкость и проверить, достаточно ли герметично соединение. При необходимости, подтянуть болты или гайки.

Простота данного метода делает его очень популярным. Второе положительное качество – ремонтно-монтажная обойма имеет низкую стоимость.

Фланцевое соединение – удобный монтаж и доступная цена

К помощи фланцевого соединения прибегают даже тогда, когда необходимо состыковать пластиковую и металлическую трубу без резьбы или сварки. Данное соединение металлических труб без сварки выполняется с помощью болтов, обладает высокой прочностью и герметичностью.

Конструкция фланца для трубопровода проста: 2 металлических диска, к каждому из которых подходит труба. Между дисками расположен резиновый уплотнитель. Для соединения конструкции предусмотрены болты, на которые с другой стороны одевают гайки.

Такое соединение стальных труб надёжно и долговечно, может эксплуатироваться в течение нескольких десятков лет. Но через определённые временные промежутки (1-3 года), фланец необходимо проводить техническое обслуживание соединения и проверять качество уплотнителя.

Соединение металлических труб без сварки и резьбы

Владельцы не только частных домов, но и квартир в современных многоэтажных зданиях нередко сталкиваются с необходимостью соединения металлических труб. Для этого можно применять самые разнообразные способы, материалы и инструменты. Наибольшее распространение получили методы стыковки с помощью резьбы и сварки. Но существуют альтернативные варианты. Ведь не всегда можно удобно подобраться к проблемному участку.

Любые металлические трубы можно соединить без применения сварочных аппаратов и нарезания резьбы

Дополнительные аргументы

Многие профессионалы рекомендуют выполнять соединение металлических труб без сварки. Отказ от традиционного способа они обосновывают следующими причинами:

• достаточно высокая стоимость сварочных работ. Если необходимо стыковать лишь несколько изделий, применять профессиональное сварочное оборудование нецелесообразно;
• сложность выполнения. Собственно, этот фактор относится к большинству строительных работ. Не секрет, что они зачастую проводятся в тесном помещении с высокой влажностью. Кроме того, там может отсутствовать электроснабжение, мощности которого будет достаточно для функционирования сварочного аппарата. В этом случае без знаний, как соединяются трубы без сварки, исполнитель с поставленной задачей не справится;
• отсутствие мобильности. Возникновение ситуации повышенной опасности, например, прорыв или авария, требует максимально быстрой и эффективной реакции. На приглашение специалиста со своим сварочным оборудованием потребуется много времени. Если ситуация действительно экстремальная, можно ожидать самых негативных последствий.

Разновидности фитингов

Для соединения металлических труб без нарезания на них резьбы и без сварки используются детали, получившие название «фитинг». Их классификация производится по двум основным критериям.

Пресс-фитинги бывают разных форм и конфигураций, это позволяет монтировать систему с поворотами и ответвлениями

Первый – это равновеликость диаметров стыкуемых труб. В соответствии с эти критерием, фитинги бывают:

• прямые. Применяются для соединения изделий с одинаковым размером сечения;
• переходные. Используются в случаях, когда стыкуются трубы разного диаметра.

Второй критерий – предназначение. Фитинги подразделяются на:

• углы и отводы. Устанавливаются, когда необходимо изменить направление трубопроводов под различными углами наклона;
• тройники. Их используют для создания ответвлений от основного потока;
• муфты. Применяются для того, чтобы нарастить без резьбы и сварки длину прямого сегмента трубопровода. Этот вид – самый простой. Тем не менее, он наиболее востребован. Использование муфты позволяет легко заменить кусок повреждённой трубы без необходимости замены всей конструкции;
• крестовины. Такой разъём предоставляет возможность разделить поток на несколько направлений;
• штуцеры. Обеспечивают соединение труб из металла с гибкими отводами;
• переходники (футорки, сгоны, ниппели). Такие детали применяются для соединения разнокалиберных труб;
• заглушки, колпачки. Используются с целью перекрытия конечных отверстий.

По методу установки наибольшее распространение получили обжимные фитинги.

Важно! Такая арматура демонстрирует высокую эффективность при обустройстве уличных сетей, а также трубопроводов в квартирах и частных домах.

При помощи обжимных фитингов можно монтировать любую систему, в том числе подачи горячей воды и отопления

Преимущества обжимных фитингов

Выпускаемая современной промышленностью обжимная арматура для металлических труб бывает прессовой и оснащается одним либо двумя обжимными кольцами. Именно с их помощью соединительная деталь крепится к трубе. Кольца намертво прессуются, поэтому нередко при возникновении аварийной ситуации пресс-фитинги необходимо будет срезать и заменить на новые. Казалось бы, не лучшее техническое решение. Однако большинство профессионалов, знающих, как соединяются трубы без сварки и резьбы другими способами, отдают предпочтение именно пресс-фитингам. Объясняют они свой выбор, прежде всего, тем, что эти детали можно устанавливать в тех местах, где все другие типы фитингов монтироваться просто не могут.

Из преимуществ обжимной арматуры эксперты выделяют:

• без сварки и прочих дополнительных работ достигается абсолютная герметизация рабочей среды;
• соединение труб очень надёжное;
• пресс-фитинги характеризуются высоким показателем вибрационной усталости.

Сегодня подобные детали широко применяются в метрологии, компрессорном и газотурбинном оборудовании, для обвязки устройств КИПиА, а также в системах с высоким уровнем рабочего давления.

Правильное соединение труб без сварки и резьбы. Методы

Выбор способа определяется типом изделий, которые планируется стыковать. Трубы условно подразделяются на следующие категории:

• жёсткие;
• гибкие.

Первый тип – это чугунные трубы, стальные, трубы из цветных металлов или из ПВХ. Второй тип – изделия из полиэтилена, полипропилена и металлопластика.

Надежное соединение можно получить только в том случае, если фитинги произведены известной фирмой, гарантирующей качество

1. Чтобы соединить две металлические трубы без резьбы и сварки, обычно используются муфты. Они снабжены специальными креплениями и характеризуются высокой прочностью благодаря тому, что изготавливаются из жёстких материалов. Но эти свойства присущи лишь продукции мировых лидеров данного сегмента сантехнического рынка – производителей из Швейцарии, Швеции и Франции. Муфты применяются для стыковки труб из разного материала или разного диаметра.

2. Ещё один вариант соединения труб без сварки и резьбы – использование фланцев. Эти детали оснащаются резиновой прокладкой. Последовательность работ выглядит следующим образом:

1. Участок крепления срезается. Срез выполняется строго перпендикулярно продольной оси трубы. Делать фаску на торце не обязательно.
2. На срез одевается фланец.
3. Затем вставляется резиновая прокладка с таким условием, чтобы она выходила за края среза на 8-10 сантиметров.
4. После этого одетый фланец соединяется с ответной частью, смонтированной таким же образом на второй металлической трубе.

Совет! Затягивайте болты без чрезмерных усилий. Не раз наблюдались факты, что эти элементы крепления лопались или срывались.

Ответ на вопрос, как соединяются металлические трубы без сварки с помощью фланцев, будет неполным без упоминания следующих моментов:

• для одного фланца использовать несколько прокладок не рекомендуется. Это может вызвать уменьшение герметичности;
• чтобы получить герметичный стык, гайки необходимо закручивать не последовательно по окружности, а попарно расположенные диаметрально друг против друга;
• для водопровода используется пропитанная олифой прокладка из тряпичного картона;
• для труб отопления используют прокладку из асбестового картона;
• болты не должны выступать из гаек более чем наполовину;
• внешний диаметр прокладки не должен задевать болты, а внутренний должен немного превышать диаметр самой трубы.

Фланцевый метод соединения незаменим для труб большого диаметра

Узнав, как соединяются две трубы без сварки фланцевым методом, вы сможете правильно обустроить систему канализации и дымоход, а также трубопровод газоснабжения в частном доме.

3. Соединение муфтой Гебо тоже нашло широкое применение. Эта деталь является одной из разновидностей компрессионного фитинга. С её помощью стыковка металлических труб выполняется достаточно быстро, причём без применения каких-либо специальных инструментов. Установка компонентов муфты Гебо на трубу выполняется в такой последовательности:

1. Сначала надевается гайка.
2. Затем кольца: зажимное, прижимное, уплотняющее.
3. Потом надевается муфта до половины, и затягивается гайка.
4. Вторая деталь соединяется с фитингом в той же последовательности.

4. Соединить две трубы без резьбы и сварки можно, используя ремонтно-монтажную обойму. Выглядит этот фитинг в виде муфты или тройника, состоящего из двух частей. Стягивание половинок осуществляется болтами.

Необходимо отметить, что основным предназначением ремонтно-монтажных обойм является выполнение временных ремонтов, например, когда появляются трещины. В экстренных случаях, их можно применять и для стыковки труб. Монтаж осуществляется так:

• прежде всего, необходимо добиться абсолютной гладкости поверхности. Для этого участки трубопровода, на которые фитинг будет надеваться, следует очистить от неровностей, сформированных краской или ржавчиной;
• потом на трубу надевается резиновый уплотнитель. Его разрез промазывается силиконовым герметиком.
• далее обе половинки фитинга необходимо надеть на резиновый уплотнитель и стянуть болтами.

Совет! Контролируйте, чтобы охват трубы уплотнителем был полным.

Соединительный хомут — это простой способ временно соединить две трубы без сварки

Как видим, данный способ тоже предельно прост. Такой же принцип заложен в соединение с помощью хомута. Единственным отличием является то, что он затягивается не с двух сторон, а только с одной. Однако использование хомутов обеспечивает более надёжное соединение, чем ремонтно-монтажной обоймой.

Соединение без резьбы и сварки профильных металлических труб

Чаще всего эта процедура выполняется с помощью краб-систем и хомутов.

1. Краб-системы. Такие конструкции представляют собою соединительные скобы с элементами крепежа. Изготавливаются из оцинкованного листового металла толщиной 1,5 миллиметра. Собираются скобы из двух половинок посредством болтов и гаек. В собранном виде они образуют «Т»-, «Х»- или «Г»-образный элемент, способный плотно обхватить концы нескольких (до четырёх) труб. По прочности такой крепёж сопоставим со сварным соединением. Применение краб-систем предоставляет возможность в короткие сроки собирать и разбирать сложные каркасные конструкции.

Из недостатков такого метода стоит выделить:

• состыковывать элементы можно только под углом 90 градусов;
• невозможно использовать краб-системы для изделий с большим сечением.

2. Крепёжные хомуты. С помощью этих деталей можно создавать конструкции любой степени сложности, начиная от козырьков и навесов, включая стеллажи и ограждения, и заканчивая теплицами и вольерами для животных. Основным преимуществом подобного крепежа является, то, что прочность соединения близка к сварной, а выполнять сборку/разборку конструкции допускается неоднократно. Причём, сделать это под силу и непрофессионалу.

Методов соединения металлических труб, альтернативных резьбе и сварке, множество. Каждый хорош по-своему. А делать выбор следует с учётом конкретных условий. Некоторые из них требуют наличие навыков и специального оборудования, другие же могут быть реализованы даже начинающими мастерами.

Как соединить металлические трубы без сварки – советы профессионалов

Чтобы узнать, как соединить металлические трубы без сварки, нужно детально изучить методы соединения данных трубопрокатных материалов. Все дело в том, что трубопроводы являются сложной конструкцией из последовательного соединения трубопрокатного сортамента, измерительного оборудования, задвижек и других деталей, которые предусмотрены в проекте.

Состыковку можно осуществить различными методами. При выборе оптимального решения ориентируются на назначение магистрали и условия ее использования. Также в расчет берут диаметр трубопрокатного сортамента.

При прокладке магистрали метод соединения может быть разным. Часть из них могут быть неразъемными, но демонтаж с последующей повторной сборкой конструкции при этом возможен.

А есть монолитные стыки, которые без разрушения конструкции разобрать не получится. Самую большую популярность среди монолитных стыков завоевала сварка. Но, это далеко не единственный метод, который позволяет соединить участки трубопровода, есть и другие.

Не смотря на высокую популярность пластика, изделия из стали используют до сих пор. Сварное крепление применяется очень часто, но выполнение такого стыка невозможно без специальных знаний и навыков. Поэтому многие стараются использовать варианты, которые позволяют соединить по-другому.

Монтаж при помощью резьбового соединения

О том, как соединить железные трубы без сварки, пойдет речь дальше, а в этой статье можете узнать как правильно произвести сварку оцинкованной трубной продукции. Чтобы произвести состыковку, этот способ является очень распространенным.

Резьбовое соединение может стоять в таких местах магистрали, где условия позволяют выполнять постоянный контроль стыка. Еще при этом должна быть возможность проведения ремонтных работ в случае необходимости.

Чаще всего резьбу накатывают на спецоборудовании, но такую работу можно выполнить самостоятельно.

Она выполняется в такой последовательности:

• Отрезают кусок заготовки, на котором предусматривается нужный припуск на резьбовую часть.
• Трубу закрепляют на плашкодержатель. В тиски кусок металлической заготовки закрепляют так, чтобы он не прокручивался.
• Плашку на конечную часть металлической трубы нужно аккуратно наживить. При этом важно не сделать даже маленького перекоса, в противном случае резьба выйдет кривая, и соединить участки не получиться.
• Для удобства работы заготовки рекомендуют смазать машинным маслом.
• Когда плашка перестает проворачиваться, то рекомендуют выполнить один проворот в обратном направлении. При этом удалится срезанная стружка, а именно она становится помехой для продвижения вперед.
• На участке, проходящем на близком расстоянии к стене, сделать полный оборот при нарезке резьбы можно не всегда. В таких ситуациях рекомендуют использовать плашкодержатель с храповым механизмом.
• Чтобы соединение резьбовым способом было надежным, нужно использовать уплотнение. В этих целях применят сантехническую подмотку.
• Перед закручиванием резьбового стыка стоит проверить изделия на наличие заусениц и остатков стружки. А само закручивание должно производиться с определенным усилием.

Как соединить без резьбы и сварочных работ

Дальше можно будет узнать, как соединить металлические трубы без сварки и резьбы. Говоря о соединении металлических трубопрокатов, этот способ обойти нельзя, ведь он пользуется большой популярностью при монтажных работах.

Речь пойдет о фланцевых соединениях. Чтобы его выполнить, берут специальные фитинги, которые получили название фланцы. Эти детали оснащают прокладкой из резины. Сам стык выполняют в такой последовательности:

1. В зоне крепления производится срез. Его выполняют четко перпендикулярно, и при этом не должно быть заусениц. Торцевая фаска здесь не нужна.
2. На подготовленный срез одевают фланец.
3. После этого вставляется прокладка из резины, которая должна выходить на 10 см за края среза.
4. На прокладку одевают фланец. После этого он скрепляется с ответной частью фланца на второй металлической трубе.
5. Во время закручивания фланцев нельзя перетягивать болты.

Следующим вариантом соединения является муфтовое. Этот метод дает возможность произвести надежный, высокогерметичный стык.

Монтажные работы выполняются в такой последовательности:

1. Подготовленные к скреплению металлические трубы отрезают на концевых частях. Срез на них следует делать перпендикулярно и следить, чтобы он проходил ровно.
2. В область соединения прикладывают муфту. Центр соединительного элемента должен размещаться точно по зоне состыковки трубопроката.
3. На трубах маркером выполняют разметку, она будет указывать положение фитинга.
4. Смазкой из силикона покрывают конечные части соединения.
5. В соединительную деталь по показатель метки вставляют одну трубу. После чего, вторую выставляют в одну осевую линию с первой, и только после этого ее крепят с муфтой. Ориентиром при одевании будет проставленная маркером метка.

Способы проведения соединения труб без сварки и резьбы

Ни один трубопровод не вечен, именно поэтому в любое время может возникнуть необходимость замены труб. Все большее количество человек выбирают безсварочное соединение, которое отличается особой прочностью, но при этом не требует применения сварочного аппарата.

Преимущества метода без сварки и резьбы

Существуют металлические и пластиковые трубы. Зачастую больше всего проблем доставляет стыковка именно металлических.

Соединить их можно совершенно разными способами, а именно:

• При помощи резьбовой муфты;
• Муфтой Гебо;
• Ремонтно-монтажной обоймой.

Перед соединением труб без сварки следует ознакомиться с теорией

Зачастую металлические трубы можно состыковать между собой при помощи резьбового крепления. В таком случае требуется нарезка резьбы. Это достаточно простая процедура, поэтому вполне возможно выполнить ее самостоятельно. Для монтирования готового изделия длина резьбы на одной стороне трубки должна быть в несколько раз больше, чем на другой, чтобы муфта с гайкой сидели идеально. Такое соединение получается долговечным и надежным, однако стоит отметить, что далеко не всегда есть возможность нарезки резьбы.

Можно провести соединение муфтой Гебо, которая представляет собой компрессионный фитинг.

Можно соединить между собой даже трубы разного диаметра без специальных инструментов. Стоит отметить, что подобный фитинг представлен в виде муфты и тройника. Это дает возможность применять его в случае, если нужно произвести врезку, например, в стояк для выполнения последующей разводки. Надежность монтирования в таком случае зависит от качества выполненной работы.

Можно осуществить соединение при помощи ремонтно-монтажной обоймы, состоящей из двух сторон. Обе половинки затягиваются при помощи специальных болтов. Однако стоит помнить, что подобное приспособление предназначено преимущественно для выполнения временного ремонта, например, при возникновении трещин. Можно также использовать трубный хомут, так как подобное соединение обеспечивает дополнительную надежность, чем при использовании других изделий. Многие специалисты советуют осуществлять соединение профильных металлических труб без сварки.

Отказ от традиционных методик можно обосновать следующими причинами:

• Высокая стоимость выполнения сварочных работ;
• Сложность исполнения;
• Недостаточная мобильность.

Если нужно стыковать только лишь несколько водопроводных труб, то нет надобности применять сварочное оборудование, так как оно достаточно громоздкое. Кроме того, может в доме отсутствовать электроснабжение достаточной мощности.

Для скрепления металлических изделий можно применять специальные фитинги, которые подразделяются на:

• Тройники;
• Отводы и углы;
• Крестовины;
• Муфты;
• Переходники;
• Штуцеры;
• Заглушки.

Широкое распространение имеют фитинги, так как они достаточно простые в монтировании.

Важно! Подобные виды арматуры показывают очень большую результативность при обустройстве трубопроводов. Путем применения фитингов можно монтировать совершенно любую систему, в частности для отопления и подачи горячей воды. Существуют самые различные способы соединения металлических труб, которые являются альтернативой сварке и резьбе. Выбирать их нужно с учетом соблюдения определенных условий. Некоторые из них обязательно требуют наличия специального оборудования, а также навыков.

Фланцевое соединение стальных труб

Для устранения неисправности стальных труб требуется замена поврежденного участка. Легче всего выполнить замену фитингами. Для этого нужно приобрести требуемые элементы, вырезать поврежденный участок трубопровода и монтировать новые трубы. Наибольшей популярностью пользуется безрезьбовое фланцевое соединение трубопровода. Фланец – изделие для монтирования на трубопроводе дополнительного оборудования. В его центре вмонтировано уплотнительное кольцо.

Фланцевое соединение стальных труб выполняется достаточно легко

Выпускается несколько различных вариантов фланцев, различающихся между собой по:

• Форме;
• Диаметру;
• Материалу изготовления;
• Предназначению.

Подбирая фланец, обязательно нужно учитывать параметры и характеристики трубопровода. Путем применения фитинга можно скрепить металлическую трубу с пластиковой одинакового или разного диаметра. При проведении монтирования нужно особое внимание уделить уплотнительному кольцу. Оно должно быть очень плотно зафиксировано между трубами, так как стык будет ненадежным.

Как проводится склеивание

Соединение оцинкованных или пластиковых труб должно быть очень прочным и надежным. Чтобы скрепить между собой две трубки, можно применить метод склеивания. Чтобы склеить между собой две детали, нужно провести работу комплексно и поэтапно.

Для этого нужно:

• Кисточкой нанести клеевой состав на внутреннюю часть муфты, а затем на трубку;
• Монтировать муфту до метки, обозначающей глубину введения;
• Оставить клей до полного высыхания.

Пока клей застывает, запрещено двигать элементы и перемещать. Важно обеспечить полное спокойствие. Использовать трубопровод можно не ранее, чем через сутки после проведения работы. Стоит отметить, что надежность и прочность подобного соединения во многом зависит от правильности выполнения работы.

Все материалы для склеивания труб продаются в строительном магазине

Среди основных ошибок можно выделить:

• Неравномерное нанесение клея;
• Продолжительный интервал между соединением деталей;
• Высыхание клеевого состава раньше времени.

Подобное соединение может идеально подойти даже для соединения квадратных изделий. Кроме того, можно также применять другие методы стыковки, которые могут быть разборными или неразборными.

Использование хомутов

Надежные и практичные хомуты, предназначенные для шлангов, широко востребованы в самых различных отраслях. Благодаря простоте монтирования они применяются в промышленных и бытовых целях. При проведении стыкования труб можно предварительно заглушить их с двух сторон, чтобы обеспечить большую прочность и надежность.

Хомут для соединения труб стоит относительно недорого

Специалисты используют самые различные виды хомутов:

• Для шлангов;
• С шарнирным болтом;
• Пружинные.

Металлический хомут могут применять во всех типах крепления. Для фиксирования подобные изделия выполняются из оцинкованной или нержавеющей стали, а для их затягивания применяются болты или винты. В случае применения их для пластикового трубопровода во избежание повреждения оболочек, уменьшения вибрации и шума можно использовать прорезиненные уплотнители.

В случае повышенных механических нагрузок нужно применять силовые хомуты. Их конструкция позволяет выдерживать очень большие нагрузки, идущие вдоль хомута, при котором сохраняется целостность. Пластиковые хомуты применяются для проведения крепления водопроводных и канализационных труб. Конструкция их аналогична металлическим, но они обладают намного меньшей стоимостью.

Соединение труб можно выполнять самыми различными способами, все зависит от собственных предпочтений.
