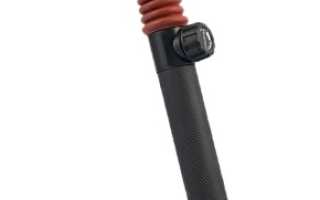

Горелки для Tig сварки характеристики и отличия

Все о TIG-горелках

Что это такое?
Виды
Комплектующие
Популярные модели
Рекомендации по использованию

Знать всё о TIG-горелках необходимо любому сварщику. Требуется изучить особенности горелок для инвертора, сварочных вентильных и аргоновых моделей с евроразъёмом. Внимание необходимо обращать на продукцию фирмы «Сварог» и других производителей горелок.

Что это такое?

TIG-горелка — это устройство для сварки, подсоединяемое к сварочному аппарату. Процесс работы подразумевает подачу тока определённой величины. Обрабатываемый фрагмент прикрывается химически нейтральным газом, поэтому вероятность окисления сводится к нулю. Общий принцип не зависит от конкретной марки и даже модели. По умолчанию набор поставки включает так называемый шлейф (аргоновый шланг и кабель для передачи тока), но изредка встречаются модели без шлейфа – этот момент надо уточнять дополнительно.

Современные горелки:

отличаются качеством и надёжностью;

рассчитаны на эксплуатацию при очень высокой температуре;

могут подвергаться мощной электрической нагрузке, несмотря на скромную массу;

Сварка при помощи аргонного облака может производиться:

в частично автоматизированном режиме;

при полной автоматизации.

Разумеется, чем выше степень автоматизации, тем сложнее устроена конкретная сварочная горелка. Даже самые простые версии успешно держат электрод и подкачивают газ. Подобные устройства могут использовать водяной отвод тепла. Но это требует дополнительного оснащения.

Поэтому гораздо чаще встречаются системы с воздушным охлаждением.

Аргоновая горелка может относиться к вентильному типу, когда подача газа инициируется и регулируется при помощи специального крана. Альтернативное решение — использование особой кнопки. Часть конструкций оборудуется обоими средствами управления. Изготовители обычно используют разъёмы для инверторов конкретного типа. Необходимо тщательно заботиться о соответствии.

Трудности иногда возникают, когда горелку приобретают удалённо, так как не всегда в описании указывается её тип. В сложных случаях приходится перепаивать разъёмы. Внимание надо обращать на длину шлейфа. Чаще всего она составляет 4 м, изредка – 8 м. Другие длины встречаются крайне редко.

Системы с естественным отводом тепла пригодны лишь для коротких швов. Важным условием для их эксплуатации является использование тока максимум 200 А. Нарушение таких правил может приводить к чрезмерному разогреву. Жидкостное охлаждение помогает сварить очень длинный шов.

Сила тока при этом практически не ограничена.

Вентильная подача газа считается наиболее простым решением. Откручивание вентиля не вызывает никаких проблем. Многие такие модели пригодны для работы только с инвертором. Зажигание дуги инициируется обстукиванием проволоки о поверхность сварочного изделия. Вентильными горелками нельзя варить алюминий.

Модели с кнопочным управлением куда совершеннее. Переключатель чаще всего имеет несколько позиций, отвечающих за отдельные функции:

запуск сварочной дуги.

Подобные решения позволяют упростить использование и улучшают качество создаваемых швов. Устройства с вентилями и кнопками одновременно встречаются нечасто. Для начинающих пользователей они откровенно неудобны. Однако многие опытные сварщики предпочитают именно такую технику.

Её ценят за максимально широкие возможности регулирования.

Некоторые горелки оснащаются евроразъёмом. Это решение облегчает подключение модели. Однако стоимость его существенно выше, чем в модификациях со штекером. Основная область применения — профессиональная сварка в больших объёмах. Разница может касаться и того, как подаётся проволока для полуавтомата или для ручного сварочного аппарата.

Толкающий вариант подразумевает проталкивание проволоки сквозь специальный отсек. Тянущее исполнение — это протягивание присадки через особый канал внутри держателя. Ещё стоит предусматривать деление горелок:

по величине (мелкая, обычная, крупная);

жёсткому или гибкому гусаку;

степени наклона электрода;

виду подключения к сварочному рукаву;

исполнению концевика на рукаве.

Комплектующие

Популярные расходники:

аэрозоли с антипригарным эффектом;

спирали для сопел;

фиксаторы этих наконечников;

направляющие детали специального канала.

Достаточно часто используется стеклянное сопло для TIG-горелки. Продвинутые конструкции такого рода уменьшают расходование газа и позволяют работать даже в труднодоступных местах. Специальное стекло очень стойко к нагреву и служит достаточно долго. Газовая линза — это держатель цангового элемента. Разрядник для поджига можно сделать даже своими руками, используя в качестве основы промышленные устройства с рабочим напряжением от 900 до 1300 В.

Сварочные горелки TIG: в чем разница и для чего предназначены?

Новое поколение TIG горелок Fronius включает в себя модульную систему и более 77 700 вариантов конфигурации. Выбор практически бесконечен. От корпусов горелок, включая все различные типы газовых сопел, до широкого спектра рукояток. Но в чем именно заключаются различия между TIG-горелками и какой корпус горелки подходит для конкретного случая?

Главное — попасть в точку: это самая важная задача. Потому что даже самая удобная и самая большая в мире TIG-горелка не стоит ничего, если вы не можете добраться до места, где вы должны сварить. Вот почему корпуса сварочных горелок и колпачки выпускаются разной длины, с различными углами наклона и даже с гибкими шейками горелок, которые можно согнуть для придания формы.

Два противоположных примера: угловой сварной шов на верстаке и потолочная труба, которая должна быть сварена изнутри. Работа на сварочном столе может быть выполнена с использованием практически любого корпуса горелки. Однако для сварки труб требуется особо компактная горелка – в идеале маленькая и гибкая, с коротким колпачком.

Кроме того, с различными корпусами горелок используется широкий диапазон газовых сопел, которые различаются по длине, диаметру отверстия, материалу и типу крепления.

Длинное или короткое: как и корпус горелки, форма детали и доступность к шву имеют решающее значение для определения длины требуемого газового сопла. Например, чем меньше диаметр трубы, тем короче выбранное сопло. Больший диаметр газового сопла — более шире пятно газовой защиты: диаметр газового сопла или его отверстия определяет размер области вокруг сварного шва, которая будет покрыта защитным газом. Широкая зона газовой защиты особенно важна для чувствительных материалов, таких как титан, так как остывающий шов, нагретый после сварки, должен быть защищен от атмосферного кислорода значительно дольше, во избежание образовывания оксидов и цветов побежалости.

Читать еще: Как пользоваться аппаратом для сварки пластиковых труб?

Тип газового сопла «шампанское» — с расширенным выходным отверстием: особенностью так называемого газового сопла «шампанское» является увеличенный диаметр выходного отверстия – больше, чем диаметр посадочной части. Это обеспечивает широкую зону газового покрытия, что делает его особенно полезным для активных металлов, таких как титан или цирконий. Само сопло может быть сделано из керамики или стекла, причем прозрачное стекло обеспечивает идеальный обзор горящей дуги и сварочной ванны.

Способ крепления: газовые сопла TIG могут иметь резьбовую посадку или надеваться на корпус сварочной горелки, поджимаясь уплотнительным лепестком. Выбор зависит от конструкции сварочной горелки, хотя предпочтение сварщика обычно будет ключевым фактором. Системы, в которых сопло вставляется в корпус, обеспечивают более быструю замену – даже сразу после сварки, когда сварочная горелка и сопло все еще горячие. С другой стороны, винтовое соединение обеспечивает более прочное и жёсткое закрепление.

Газовая линза похожа на фильтрующую сетку – она обеспечивает ламинарный, равномерный поток газа без завихрений и турбулентности. Это особенно полезно при работе с высоколегированными сталями и активными металлами, особенно при сварке с большим вылетом электрода или на открытом воздухе или сквозняке. Все газовые сопла, большие или маленькие, длинные или короткие – доступны с газовой линзой или без нее.

Прихватка и точечная сварка: для этих целей имеются специальные точечные газовые сопла. Для выполнения прихваток или сварных точек без использования присадочного материала эти фасонные сопла прикладываются непосредственно к заготовке. Прижатие сопла к заготовке гарантирует, что расстояние между электродом и свариваемым металлом всегда идеально и постоянно. Точечные сопла доступны для различных конфигураций заготовок – например, для прихватки внутренних угловых швов, внешних угловых швов или для стыковых соединений. Большим преимуществом является то, что в данном случае использование сварочной маски не обязательно, так как это специальное сопло скрывает дугу из поля зрения. Кроме того, использование такого сопла при точечной сварке или прихватке не требует высокой квалификации и доступно даже новичкам.

Идеальная рукоятка для TIG горелки: Разработаны также различные типы рукояток сварочных горелок. Учитывая, что большинство сварщиков предпочитают небольшие рукоятки, особенно для тонкой сварки, наряду со стандартным типоразмером рукояток существует также компактное исполнение. Компактные рукоятки позволяют удобно держать горелку, как карандаш, что идеально подходит для тонкой работы. По сути, все сводится к тому, какую рукоятку сварщик считает наиболее удобной. Размер рукоятки также определяет ее вес и диапазон функций. Маленькая рукоятка, конечно, имеет преимущество тем, что она легче, но большие обычно имеют более широкий функционал, такой как светодиодная подсветка, которая может использоваться для освещения шва перед началом сварки, и могут включать в себя различные типы элементов управления. Кроме того, большие сварочные горелки лучше подходят для сварки на высоких токах, так как они имеют более развитую систему теплоотводящих элементов и могут выдерживать более высокие температуры.

Управление на TIG горелке:

В рукоятку горелки могут быть встроены различные элементы управления, которые позволяют сварщику легко контролировать силу тока с помощью потенциометра или переключателя вверх-вниз. Сварочная горелка, оснащённая блоком управления Job Master, позволяет регулировать несколько параметров или выбирать заранее настроенные параметры режима для соответствующего участка сварного шва, хранящиеся в ячейках Job сварочного источника, и активировать их с помощью сварочной горелки даже непосредственно во время сварки. Эта функция особенно полезна, когда источник питания установлен на некотором удалении от места сварки, например, во время ремонтных и монтажных работ.

Модульная конструкция TIG-горелки – для максимальной гибкости

Поскольку оптимальная конструкция горелки зависит от соответствующей сварочной задачи, большое значение имеет модульная система TIG горелок. В модульных системах выбирается рукоятка, к которой при необходимости могут быть добавлены различные органы управления и корпуса горелок. Возможность быстро и легко заменить корпус горелки, обеспечивается системой Multilock. С помощью этой системы нажатие и поворот корпуса горелки освобождает его от рукоятки и шланг-пакета, в то время как новый корпус горелки просто фиксируется на месте путем вставки и поворота. Система доступна как для газовых, так и для водяных шланг-пакетов. Система Multilock позволяет сконфигурировать горелку в соответствии с особенностью сварочной задачи и личными предпочтениями сварщика.

Аргонная TIG сварка

Аббревиатура TIG расшифровывается как Tungsten (вольфрам) Inert (инертный) Gas (газ). То есть, TIG сварка означает — сварка вольфрамовыми электродами в среде инертного газа. При этом металл (в виде прутка) для заполнения шва (если это необходимо) подается второй рукой. В качестве инертного газа чаще используется аргон, он защищает металл, разогретый дугой до высокой температуры, от газов воздуха — кислорода, азота, водяного пара. Инертный газ непрерывно подается в зону горения дуги. Выглядит это так:

Реже используется гелий, из-за высокой стоимости и большего расхода (из-за меньшей плотности). Однако, при одном и том же значении тока, дуга в гелии выделяет в 1,5-2 раза больше энергии, чем в аргоне. Это способствует более глубокому проплавлению металла и значительно повышает скорость сварки. Поэтому при сварке тугоплавких металлов отдают предпочтение гелию. Смесь аргона и гелия (оптимальный состав содержит 35-40% аргона и 60-65% гелия) имеет преимущества обоих газов: аргон обеспечивает стабильность дуги, гелий — высокую степень проплавления.

Преимущества

TIG сварка отличается чистым, аккуратным и точным сварным швом.
TIG сваркой можно сваривать больше металлов чем любым другим способом сварки. Качественно свариваются коррозионностойкая сталь, алюминий, магний, медь, бронза и др.
TIG сварка позволяет лучше контролировать сварочную ванну и весь процесс в целом, что позволяет делать аккуратные и точные швы. В процессе сварки нет искр и брызг (если все делается правильно), т.к. присадочный металл подается без избытка. На шве нет шлака, а воздух не задымляется, как при сварке покрытыми электродами.

Выбор и заточка вольфрамовых электродов

Как понятно из названия, вольфрамовые электроды делаются из вольфрама, которого в них 97-99,5%. При этом, в зависимости от условий использования, применяются различные добавки. Вольфрам имеет очень высокую температуру плавления (3380°C), самую высокую из металлов. Поэтому, сделанные из него электроды способны относительно успешно противостоять высокой температуре дуги.

Вольфрама не менее 99,5%, остальное примеси

* — цифра в маркировке обозначает концентрацию оксида, и есть электроды с меньшими концентрациями, например WL-15 (золотистый), содержащий около 1,5% оксида лантана. Они имеют и другой цветовой код.

Даже если два электрода относятся к одному типу и имеют одинаковую концентрацию легирующей добавки, но произведены разными фирмами, они могут заметно отличаться в работе. Большое значение имеет размер зерна, структура и распределение оксида. Поэтому аккуратнее выбирайте производителя.

Выбор диаметра электрода:

Большое значение имеет заточка электрода, причем со временем электроды деформируются и заточку нужно обновлять. При сварке постоянным током используется конусовидная заточка, при переменном токе делается округлый кончик.

Длина заточки влияет на глубину и ширину шва при сварке, её размер около 2-0,5 диаметра электрода. Ширина зоны проплавления уменьшается с увеличением длины заточки, а при малой длине заточки заметно снижается глубина проплавления. На стабильность дуги также влияют риски, образующиеся при заточке. Для стабильного горения дуги риски должны располагаться строго вдоль оси электрода, а их величина должна быть минимальной. Наилучшим вариантом является полировка электрода после его заточки. Также на горение дуги влияет притупление на кончике. Диаметр притупления выбирается в зависимости от диаметра электрода и величины сварочного тока.

Выполнение TIG сварки

Большинство металлов сваривается постоянным током прямой полярности (на электроде минус). Сварку алюминия и его сплавов, магния, медных сплавов со значительным содержанием алюминия (например, алюминиевая бронза) выполняют переменным током.

Сварочный ток выбирается в соответствии с диаметром электрода. Величина тока зависит также от рода тока. В таблице представлены ориентировочные значения силы тока (при использовании аргона), последнее слово за производителем выбранного электрода. Если ориентироваться на нижнюю границу, то при слишком малой силе тока дуга будет блуждать, и нужно просто увеличить силу тока (при условии правильной заточки электрода).

Диаметр электрода, мм	Постоянный ток прямой полярности, А	Переменный ток, А
1	10-70	10-15
1,6	40-130	30-90
2	65-160	50-100
3	140-180	100-160
4	250-340	140-220
5	300-400	200-280
6	350-450	250-300

Если сила тока будет чрезмерной для данного диаметра электрода, то электрод расплавится. Если слишком маленькой, то дуга будет нестабильной.

Напряжение на дуге зависит от её длины. Рекомендуется вести сварку на минимально короткой дуге, что соответствует пониженным напряжениям на ней. При повышении длины увеличивается ширина шва, уменьшается глубина проплавления и ухудшается защита зоны сварки. Оптимальная длина дуги составляет 1,5-3 мм, что соответствует напряжению на дуге 11-14В (напряжение холостого хода около 50-70В).

Читать еще: Обратный валик при сварке труб

Вылет кончика электрода при сварке стыковых соединений должен быть 3-5 мм, а угловых и тавровых 5-8 мм.

Истечение газа по всему сечению сопла должно быть равномерным. Для этого внутри горелки устанавливаются газовые линзы, которые поддерживают ламинарный поток. При ветре или сквозняке эффективность защиты определяется жесткостью струи газа и ее размером.

Жесткость струи зависит от газа (аргон, гелий, их смесь) и растет с увеличением скорости его истечения. Поэтому при увеличении диаметра сопла необходимо одновременно повышать расход газа. Для улучшения защиты при сварке на ветру и на повышенных скоростях рекомендуется увеличить расход газа и диаметр сопла, а также приблизить горелку к детали. Для ограждения от ветра, зону сварки закрывают малогабаритными экранами. Подачу газа выключают через 10-15с (примерно по одной секунде для каждых 10А сварочного тока) после обрыва дуги. Для лучшей защиты металла, например при сварке титана, используют специальные приспособления (см. в статье Приспособления для сварки).

Существует два способа зажигания дуги: бесконтактный (дуга зажигается при помощи высокочастотного и высоковольтного разряда, создаваемого осциллятором) и контактный (дуга между электродом и изделием возникает в результате короткого замыкания электрода на изделие). Бесконтактный способ зажигания дуги используется когда недопустим поверхностный ожог и попадание вольфрама в шов, например, при сварке высоколегированных коррозионностойких сталей и сплавов (вольфрам может нарушить стойкость стали к коррозии). Контактный способ используют при сварке малоответственных конструкций, когда требования к качеству менее жесткие. Однако, при сварке ответственных металлоконструкций при отсутствии осциллятора, контактное зажигание дуги и выход на режим сварки можно выполнять на угольной или медной пластине. Современные аппараты сильно ограничивают ток короткого замыкания при касании электродом изделия, а при поднятии электрода, микроконтроллер обеспечивает плавное нарастание тока.

При сварке совершают только одно движение — вдоль оси шва. Отсутствие поперечных колебаний приводит к тому, что шов получается более узкий.

Чтобы металл шва не насыщался кислородом или азотом воздуха, надо следить, чтобы конец присадочного прутка постоянно находился в зоне защитного газа. Во избежание разбрызгивания металла, конец прутка подают в сварочную ванну плавно. О степени проплавления судят по форме ванны расплавленного металла. Хорошему проплавлению соответствует ванна растянутая в сторону направления сварки, а плохому — круглая или овальная.

Сварку обычно выполняют справа налево. При сварке без присадочного материала, электрод располагают перпендикулярно к поверхности свариваемого металла, а с присадочным материалом — под углом. Присадочный пруток перемещают впереди горелки без поперечных колебаний.

При наплавке валиков горизонтальных швов в нижнем положении, присадочному прутку придают два направления движения: вниз и поступательно вдоль свариваемых кромок. Это надо делать так, чтобы металл равномерными порциями поступал в сварочную ванну.

Tig-горелки и их разновидности

Электроды для сварки нержавейки
Электроды сварочные E4303 (аналог МР-3)
Электроды чугун

ER 308L (04Х19Н9)
ER 309L (07Х25Н13)
ER 316L (04Х19Н11М3)
ER 321 (06Х19Н9T)
ER 347 (07Х19Н10Б)

ER 4043 (AlSi5)
ER 5183 (AlMg4,5Mn)
ER 5356 (AlMg5)

Графитовые электроды

Сварочные аксессуары
- - TIG WP-17
  - TIG WP-18
  - TIG WP-26
  - Расходные части
- - Клеммы заземления Italian Type
  - Клеммы заземления American (Netherland) Type

TIG-сварка или аргонодуговая сварка неплавящимся электродом — технология позволяющая создавать наиболее качественный шов не требующий дополнительной обработки. При сварке данной технологией на сварочном шве полностью отсутствуют окалина и шлак. Одним из основных инструментов для осуществления такой сварки является сварочная горелка для аргонодуговой сварки. Наша компания предлагает рассмотреть горелки серии WP.

Поскольку при работе с горелкой сварщик использует обе руки: одной удерживая горелку, а второй подает присадочный пруток в ванночку с расплавленным металлом, очень важна эргономика и вес горелки. Горелки серии WP обладают весом 2 кг до 3,5 кг в зависимости от модели.

Горелки сварочные для tig-сварки бывают двух типов охлаждения: с воздушным охлаждением и с водяным охлаждением. Горелки с воздушным охлаждением применяются в бытовой сварке с силой тока не более 200 А. Горелки же с водяным охлаждением применяются для производственной сварки, где требуется высокая производительность труда и непрерывный режим сварки. Серия WP включает в себя горелки как с воздушным, так и с жидкостным охлаждением.

Следующим пунктом при выборе горелки возникает вопрос: какой тип горелки наиболее удобен вентильный, кнопочный и кнопка+вентиль. Вентильная горелка — это самая простая горелка с вентилем для подачи газа, не имеет кнопки управления. Такую горелку обычно используют когда источник тока не спроектирован специально для аргонодуговой сварки, либо эта функция дополнительная и для удешевления на сварочном аппарате не устанавливают электромагнитный клапан для подачи защитного газа и нет схемы удаленного управления подачей напряжения на горелку. Такие горелки используются нечасто из-за неудобства использования. Горелка с вентилем и кнопкой — это редкий гость на рынке сварочных горелок. Она позволяет управлять и регулировать подачу защитного газа непосредственно на рукоятке. Чаще всего эта возможность не используется и является избыточной. Сварочная горелка с кнопкой наиболее распространенный и востребованный вариант. Сварочные горелки WP с кнопкой, удобно расположенной на ручке горелки, позволяют эффективно управлять процессом сварки.

Горелки для tig-сварки неплавящимся электродом в среде защитных газов во всех пространственных положениях серии WP подходят к большинству современных аппаратов для сварки аргоном и подключаются с помощью унифицированных силовых вставок.

Особенно обращаем внимание, что необходимо своевременно заменять вышедшие из строя детали. Используйте комплектующие специально предназначенные для данной горелки.

В нашем интернет-магазине мы предлагаем следующие расходные части для горелок серии WP: Цанги и держатели цанги, сопла керамические разных диаметров, вилки кабельные и многое другое.

Что собой представляет горелка для аргонодуговой сварки

При производстве сварочных работ важно, какая горелка для аргонодуговой сварки будет использоваться. Сварка в среде аргона является одним из самых качественных и надежных видов соединения металлических деталей. При использовании такой сварки можно соединять детали из любых металлов и их сплавов. Сварочные швы, как правило, не требуют дополнительной обработки из-за полного отсутствия окалины и шлака. Еще одно название аргоновой сварки – TIG сварка.

Рисунок 1. Общее устройство аргоновой горелки.

Аббревиатура пришла в Россию вместе с импортным оборудованием и не всегда понятна потребителю. Горелка для производства аргонодуговой сварки российского производства и горелка для TIG сварки принципиальных различий не имеют. Различают два основных вида сварки в защитной газовой среде:

TIG сварка обозначает использование для создания дуги неплавящегося электрода.
MIG/MAG обозначает сварку плавящимся электродом. Также в этом режиме возможно использование защитного газа со специальными добавками, придающими соединительному шву дополнительные свойства в результате химического воздействия.

Горелка аргоновая с неплавящимся электродом используется в основном для ручной сварки. Сварщик при этом работает двумя руками: в одной удерживая горелку, второй подавая в ванночку с расплавленным металлом, присадочную проволоку.

Сварка с плавящимся электродом чаще используется в полуавтоматическом или полностью автоматизированном режиме.

Устройство и принцип работы

Аргоновая сварка похожа на обыкновенную дуговую, только сварочная ванна заполняется аргоном, который на 38.0 % тяжелее атмосферного воздуха, он опускается в сварочную ванну, вытесняя воздух и изолирует ее от атмосферного О2. В связи с такой обработкой сварочный шов выходит без оксидной пленки, а качество сварки улучшается. Аргон не является дорогостоящим газом, он имеется в воздухе и является побочным газом, в процессе выработке О2 и N2.

Основной элемент устройства – горелка. На электрод поступает рабочий ток, а сварочная площадка защищается аргоном от контакта с О2 из атмосферы, тем самым предотвращает окисление поверхности. В комплект устройства входит шлейф, шланг для газоподачи и силовой кабель. Иногда в комплекте отсутствует шлейф, поэтому потребуется обратить на это внимание, оформляя покупку. Сварка АГ может выполняться вручную, в режиме полуавтомата и 100% автоматический способ. От этого будет зависеть исполнение агрегата, чем больше процент автоматизации, тем сложнее конструкция и выше стоимость.

В конструкции АГ имеется резервуар для циркуляции воды с 2-мя штуцерами для входа и выхода. В центре сосуда на диэлектрических упорах размещен электрод, имеющий провод и точку для присоединения кабеля. Газ из баллона подается к соплу в свободное пространство рядом с электродом.

Читать еще: Как сделать контактную сварку для литиевых аккумуляторов?

Как выглядит аргоновая горелка

Порядок подключения аргоновой горелки:

Сварщик запускает циркуляционную охлаждающую систему и сварочный аппарат.
Открывают подачу аргона на АГ.
После создания защитного слоя зажигают дугу.
Начинается нагрев, при Т плавления образуется ванночка из металла на границе соединения, в которую подается присадочный материал в виде проволоки.
После образования хорошего соединения, сварщик перемещает горелку дальше по шву.

Как изготовить горелку своими руками

Горелку для аргонодуговой сварки можно собрать своими руками. Образец такого устройства показан на фото (фото 1). Рядом с горелкой находится хомут для крепления при работе в полуавтоматическом режиме. На фотографии показаны основные составные части устройства (фото 2).

Для изготовления цангового зажима использована латунь марки ЛС59-1. Зажим на одном конце имеет четыре прорези для фиксации электрода и прохождения аргона. В корпусе горелки, изготовленном из латуни такой же марки, вырезаны шесть прорезей и проточено установочное место для сопла. Оптимальным материалом для изготовления горелки является медь из-за более низкого удельного сопротивления и большей теплопроводности. Для уплотнения между корпусом и соплом нужно установить прокладку из термостойкой резины. Специальная гайка из стали затягивается от руки, фиксирует электрод и одновременно прижимает сопло.

Фото 1. Аргонодуговая горелка может иметь воздушное или жидкостное охлаждение.

Уплотнение гайки происходит при упоре на шайбу из фторопласта. С обратной стороны корпуса электрод уплотняется второй гайкой из стали с уплотняющей шайбой из фторопласта. В просверленное в корпусе отверстие впаивается медная трубка для подачи аргона. Шов выполнен тугоплавким серебряным припоем. Одновременно трубка исполняет функцию проводника для подключения электрода к сварочному аппарату. Место шва закрыто термоизоляционной втулкой из фторопласта, который свободно надет на трубку. На втором конце трубки припаяна конструкция для подключения сварочного кабеля и фиксации ручки.

Сварочный кабель подсоединяется к токосъему болтом М6 с шайбой. На стороне токосъема, направленной к головке, наружная резьба М12. Перед пайкой на трубку необходимо накрутить гайку и надеть шайбу. Этой гайкой зажимается ручка из эбонита, собранная из двух половинок. Ручку можно использовать от обычной газовой горелки или изготовить самостоятельно. В приемный штуцер на конце медной трубки нужно установить на резьбе дроссель с диаметром внутреннего отверстия 0,5 мм. Дроссель ограничит расход газа при работе и не допустит первичного удара при открытии клапана подачи газа.

Электроды желательно заточить на алмазном круге под углом около 40°. Оптимальная длина около 250 мм, но размер не критичен. Можно использовать то, что есть в наличии. Давление газа на горелку 1 кГс/м2, качество газа 99,993%. Расстояние от конца электрода до сопла около 4 мм, длина дуги 2,7-2,8 мм при работе в режиме полуавтомата.

Для сварки используется подключение прямой полярности, плюсовой провод на деталь, минусовой на электрод.

Для автоматической подачи при большом количестве одинаковых заготовок используется стол фрезерного станка со скоростью перемещения 80 мм/мин. На краях свариваемых деталей желательно расположить два отрезка из аналогичного материала для розжига дуги или можно использовать угольную пластину, изображенную на рисунке 3. Напряжение холостого хода на электродах номиналом 80 В обеспечивает легкий розжиг дуги. Начальный ток сварки 16 А при работе на заготовке возрастает до 22-24 А. Напряжение на электродах при работе порядка 12-12,5 В и зависит от длины дуги.

Разновидности аргоновых горелок

Аргоновые горелки подразделяются по виду охлаждения: воздух или вода. Во многих моделях TIG устроено воздушное, так как водяной метод потребует сложного оборудования. По методу подачи инертной среды бывают АТ с вентилем или кнопкой. Многие современные устройства снабжены и тем, и другим. По типу соединительного разъема со сварочным аппаратом, АТ не классифицируют из-за многообразия вариантов. Обычно производитель комплектует их под конкретные виды инверторов, единственное условие – разъем обязан соответствовать гнезду аппарата. С этим возникают проблемы, особенно при покупке в интернете, так как многие изготовители забывают указывать тип разъема. Также в комплекте должна быть указана длина шлейфа 4 или 8 метров.

Характеристику горелки можно определить от маркировки названия, например, TIG 26, что означает большую горелку с водяным охлаждением. АГ делятся на две группы: маленькие и большие. К первым относятся маркировка 9 (воздушное охлаждение) и 20 (водяное). Расходники и запчасти для них – взаимозаменяемы.

По типу конструкции

АГ подразделяют на вентильные и кнопочные. Первая конструкция — самая простая, для начала процесса просто открывают вентиль на баллоне. Часто такие горелки соединяются только к инвертору. Процесс розжига дуги заключается в постукивании проволокой по свариваемой поверхности. Такая конструкция АГ не применяется для соединения деталей из алюминия.

Кнопочная модель — более усовершенствованный тип. Кнопка довольна, функциональна и имеет несколько положений режима: газоподача, настройка сварочного тока, розжиг, образование дуги и другие. Подобные горелки просты в эксплуатации и обеспечивают достойное качество швов.

Комбинированные горелки с вентилем и кнопкой встречаются редко, их не рекомендуют использовать новичкам в аргоновой сварке, поскольку они сложные в процессах настройки, а вот опытные специалисты выбирают этот вариант горелок, так как они имеют больше функционала для создания разных сварочных режимов.

По типу охлаждения

Варианты охлаждения в АГ, существуют воздушное, работающее на естественном принципе циркуляции и водяное с принудительной подачей охлаждающей жидкости. Первый метод конструкционно прост, детали охлаждаются воздухом под действием О2. Такая система применяется при сварке небольших швов и с током до 200 А, иначе устройство аргоновой горелки будет перегреваться.

Водяное охлаждение — процесс выполняется за счет особых конструкционных элементов, для подачи к корпусу холодной воды.

Критерии выбора

Сварка TIG больше всего применима там, где имеет значение вид выполняемого шва либо где свариваемые детали тонкие, и потребуется контролировать параметры дуги. Аппаратами TIG сваривают тонкие нержавеющие, детали из цветных деталей, требующих точного режима дуги, поскольку при перегреве узлы будут деформированы.

При подборе АГ применяют такие критерии:

Режим тока от 5.0 до 230.0 А, сваривает нержавейку 0.5 мм и алюминиевые узлы 6.3 мм.
Стабильность сварочного режима — важный параметр качественного процесса, особенно при окончании процесса.
Режим тока — переменный или постоянный.Если планируется сваривать не только нержавеющую сталь, но и цветные металлы, то агрегат должен быть двух-режимным.
При соединении переменным током, направление его меняется. Когда сваривают алюминиевые детали, при «+» направлении поверхность освобождается от оксидов, а при противоположном – выполняется процесс плавления. Важен также баланс между направлениями, поэтому допустимо менять продолжительность сварки электротоком определенной направленности.
Простота использования. Этот вид аргонной сварки может выполнять мастер с высокой квалификацией. Поэтому для начинающих пользователей потребуется простой аппарат с понятными функциями управления.
Наличие вентилятора для воздушного охлаждения. Он может включаться автоматически по температурному датчику или функционировать в постоянном режиме.
Рентабельность и производительность — важные факторы при выборе АГ, на них влияют конструкция и расходники. При приобретении последних, нужно обращать внимание не только на цену, но и срок использования.

При выборе аргоновой горелке необходимо учитывать стабильность сварочного режима

Плюсы и минусы

Сварка аргоном, в общем, сложное оборудование для новичков, нужно готовиться к тому, что в этом случае скорость работы будет низкая. Тем не менее, зачастую этим устройствам альтернативы нет. Основные преимущества аргонодуговой сварки:

Создание защитного шва от губительного воздействия атмосферы.
Отсутствие перегрева металла при определенном опыте работ.
Нет повреждения кристаллической решетки в местах соединения.
Широкая сфера применения для любых видов сплавов.
Редкая смена электродов.
Доступность на рынке комплектующих для аргоновой горелки.

Защита от окружающего воздуха легко может быть нарушена, если сварщик будет работать на сквозняке, поскольку защитный газ будет просто «сдуватся»;
при режиме с большой силой тока потребуется периодическое охлаждение сварки;
мощное излучение ультрафиолета при применении гелия;
достаточно сложное оборудование, чтобы подключить и использовать, необходимо выполнить его настройки;
необходима квалификация и опыт у сварщика.

Кабельные наконечники ОКС с быстросъёмом

Артикул: 072.700.202 Наконечник кабельный ОКС 35-50 с быстросъёмом (TIG TP) PVS3550

Адаптер для подключения TIG горелки к аппаратам аргонодуговой сварки металлов. Подходит для кабеля КГ сечением 35 или 50 мм. Подключается к панельной розетке 35-50.

Артикул: 072.700.201 Наконечник кабельный ОКС 16-25 с быстросъёмом (TIG TP) PVS1625

Адаптер для подключения TIG горелки к аппаратам аргонодуговой сварки металлов. Подходит для кабеля КГ сечением 16 или 25 мм. Подключается к панельной розетке 16-25.
