Сталь полосовая общего назначения ГОСТ 103 2006

Межгосударственный стандарт ГОСТ 103-2006 «Прокат сортовой стальной горячекатаный полосовой. Сортамент» (введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 445-ст)

Hot-rolled steel strips. Dimensions

Дата введения — 1 июля 2009 г.

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

1 Область применения

Настоящий стандарт распространяется на сортовой стальной горячекатаный полосовой прокат (далее — прокат) общего назначения и стальной полосовой прокат для гаек толщиной от 4 до 80 мм включительно и шириной от 10 до 200 мм включительно.

2 Классификация. Основные параметры и размеры

2.1 Прокат подразделяют:

для горячей штамповки гаек — ГШГ;

для холодной штамповки гаек — ХШГ;

— по точности прокатки:

повышенной — БТ1, БТ2, БТ3;

обычной — ВТ1, ВТ2, ВТ3;

повышенной — БШ1, БШ2, БШ3;

обычной — ВШ1, ВШ2, ВШ3;

мерной с немерной длиной — МД1*;

кратной мерной — КД;

кратной мерной с немерной длиной — КД1*;

ограниченной в пределах немерной — ОД;

ограниченной с немерной длиной — ОД1*;

— по предельным отклонениям по длине проката мерной и кратной мерной длины по группам: БД и ВД;

— по притуплению углов на группы: БУ и ВУ;

— по требованию к серповидности:

— по виду плоскостности:

особо высокой — ПО;

2.2 Форма поперечного сечения, толщина, ширина и масса 1 м длины проката должны соответствовать указанным на рисунке 1 и в таблице 1.

Ширина полосы b, мм

Масса 1 м длины проката, кг, при толщине а, мм

Окончание таблицы 1

Ширина полосы b, мм

Масса 1 м длины проката, кг, при толщине а, мм

1 Масса 1 м длины проката вычислена по номинальным размерам и является справочной величиной. Плотность стали принята равной 7,85 г/см3.

2 Знак «-» указывает, что данный параметр не нормируется.

3 По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют промежуточных размеров по толщине и ширине и в том числе кратных 0,5 мм с предельными отклонениями по ближайшему меньшему размеру.

2.3 По требованию потребителя (по согласованной спецификации) прокат изготовляют:

толщиной 4 и 5 мм всех ширин;

толщиной до 36 мм включительно и шириной 56 мм;

размерами а х b, мм:

8 x 17; 12 x 27; 13 x 22; 13 x 25; 15 x 25; 17 x 25; 17 x 28; 17 x 30; 19 x 25; 19 x 28; 19 x 34; 23 x 27; 23 х 36; 24 х 32; 24 х 39; 24 х 55; 26 х 36; 26 х 44; 27 х 34; 28 х 17; 32 х 39; 34 х 24; 34 х 39.

2.4 Предельные отклонения по толщине проката общего назначения и для горячей штамповки гаек не должны превышать значений, указанных в таблице 2.

Толщина проката а

Предельное отклонение по толщине проката при точности прокатки

От 4 до 6 включ.

Св. 6 до 16 включ.

Св. 16 до 20 включ.

Св. 20 до 25 включ.

Св. 25 до 32 включ.

Св. 32 до 40 включ.

Св. 40 до 50 включ.

Св. 50 до 60 включ.

Св. 60 до 80 включ.

*По согласованию изготовителя с потребителем (по согласованной спецификации).

2.4.1 Прокат с точностью прокатки ВТ2 (таблица 2) допускается изготовлять с плюсовыми предельными отклонениями, равными сумме предельных отклонений по толщине (ВТЗ).

2.4.2 По требованию потребителя (по согласованной спецификации) прокат толщиной свыше 16 до 20 мм включительно изготовляют с предельными отклонениями по толщине мм (БТЗ).

2.5 Предельные отклонения по ширине проката общего назначения и для горячей штамповки гаек не должны превышать значений, указанных в таблице 3.

Ширина проката b

Предельное отклонение по ширине проката при точности прокатки

От 10 до 40 включ.

Св. 40 до 60 включ.

Св. 60 до 65 включ.

Св. 65 до 75 включ.

Св. 75 до 80 включ.

Св. 80 до 85 включ.

Св. 85 до 95 включ.

Св. 95 до 100 включ.

Св. 100 до 105 включ.

Св. 105 до 110 включ.

Св. 110 до 120 включ.

Св. 120 до 125 включ.

Св. 125 до 150 включ.

Св. 150 до 180 включ.

Св. 180 до 200 включ.

* По согласованию изготовителя с потребителем (по согласованной спецификации).

2.5.1 Прокат с точностью прокатки ВШ2 (таблица 3) допускается изготовлять с плюсовыми предельными отклонениями, равными сумме предельных отклонений по ширине (ВШЗ).

2.5.2 По требованию потребителя (по согласованной спецификации) прокат шириной от 12 до 40 мм включительно изготовляют с предельными отклонениями по ширине мм (БШЗ).

2.6 Предельные отклонения по толщине и ширине проката для холодной штамповки гаек не должны превышать значений, указанных в таблице 4.

Толщина проката а

Ширина проката b

От 4 до 5 включ.

Св. 5 до 12 включ.

От 12 до 36 включ.

Св. 12 до 16 включ.

Св. 16 до 18 включ.

2.7 Выпуклость или вогнутость боковых граней проката не должна превышать предельных отклонений по ширине.

2.8 Прокат изготовляют длиной:

— от 2 до 12 м включительно — из углеродистой стали обыкновенного качества, низколегированной и фосфористой;

— от 2 до 6 м включительно — из углеродистой качественной и легированной стали.

По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют немерной длиной в пределах от 3 до 13 м включительно, при этом 10% прутков от массы партии могут иметь меньшую длину, но не менее 75% минимальной длины.

2.9 Предельные отклонения на изготовляемую длину проката мерной или кратной мерной длины не должны превышать значений, указанных в таблице 5.

Длина проката, м

Предельное отклонение, мм

Длина проката, м

От 3 до 13 включ.

Св. 4 до 6 включ.

От 6 до 13 включ.

Св. 6 до 12 включ.

От 2 до 12 включ. для всех длин со штрипсовых станов

Только с плюсовыми предельными отклонениями**

* По согласованию изготовителя с потребителем (по согласованной спецификации).

** Плюсовые предельные отклонения по длине равны по величине сумме предельных отклонений.

2.10 По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют в рулонах.

2.11 Притупление углов для проката группы ВУ не должно превышать 0,2 толщины, но не более 3 мм.

По согласованию изготовителя с потребителем (по согласованной спецификации) притупление углов для проката группы БУ толщиной свыше 4 мм не должно превышать значений, указанных в таблице 6.

Ширина проката b

Притупление углов группы БУ, не более

Св. 12 до 20 включ.

Св. 20 до 30 включ.

Св. 30 до 50 включ.

Св. 50 до 200 включ.

2.12 Серповидность проката не должна превышать значений, указанных в таблице 7.

Площадь поперечного сечения проката, мм2

Допускаемая серповидность, % длины, не более

* По требованию потребителя (по согласованной спецификации).

Примечание — Площадь поперечного сечения вычисляют по номинальным размерам.

2.13 Отклонение от плоскостности проката толщиной свыше 12 мм не должно превышать значений, указанных в таблице 8.

Толщина проката а

Отклонение от плоскостности на 1 м длины проката

особо высокой плоскостности (ПО)*

высокой плоскостности (ПВ)

нормальной плоскостности (ПН)

Св. 12 до 36 включ.

Св. 36 до 80 включ.

* По согласованию изготовителя с потребителем (по согласованной спецификации).

Отклонение от плоскостности проката толщиной до 12 мм включительно не нормируют и не контролируют.

2.14 Форму поперечного сечения определяют двумя способами: разностью диагоналей или отклонением от прямого угла. Способ контроля выбирает изготовитель и указывает в документе о качестве.

2.14.1 Разность диагоналей в одном сечении не должна превышать удвоенной суммы предельных отклонений по ширине проката до 20 мм включительно, свыше 20 мм — суммы предельных отклонений по ширине проката.

2.14.2 Отклонение от прямого угла u (рисунок 2) для проката толщиной от 40 до 80 мм включительно и шириной от 10 до 200 мм включительно не должно превышать значений, указанных в таблице 9.

Толщина проката a

Допустимое отклонение от прямого угла u

Св. 40 до 80 включ.

2.15 Размеры, притупление углов и серповидность проката измеряют на расстоянии не менее 100 мм от торца, а проката в рулонах — в любом месте, кроме первого и последнего витков.

2.15.1 По согласованию изготовителя с потребителем (по согласованной спецификации) размеры, притупление углов и серповидность проката измеряют на расстоянии не менее 150 мм от торца.

2.15.2 Длину измеряют по наибольшей грани проката.

2.15.3 Серповидность измеряют на длине изготовляемого проката, но не менее 1 м.

2.15.4 Отклонение от плоскостности проката измеряют на участке длиной 1 м на расстоянии не менее 1 м от торца.

Отклонение от плоскостности проката в рулонах не проверяют.

* При поставке проката мерной с немерной длиной (МД1), кратной мерной с немерной длиной (КД1) и ограниченной с немерной длиной (ОД1) допускается наличие проката немерной длины в количестве не более 5% массы партии.

Откройте актуальную версию документа прямо сейчас или получите полный доступ к системе ГАРАНТ на 3 дня бесплатно!

Если вы являетесь пользователем интернет-версии системы ГАРАНТ, вы можете открыть этот документ прямо сейчас или запросить по Горячей линии в системе.

Межгосударственный стандарт ГОСТ 103-2006 «Прокат сортовой стальной горячекатаный полосовой. Сортамент» (введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 445-ст)

Текст ГОСТа приводится по официальному изданию (Москва, 2009 г.)

1 Разработан Научно-исследовательским институтом «УкрНИИМет» Украинского государственного научно-технического центра «Энергосталь»; Межгосударственным техническим комитетом по стандартизации МТК 327 «Прокат сортовой, фасонный и специальные профили»

2 Внесен Государственным комитетом Украины по вопросам технического регулирования и потребительской политики

3 Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 30 от 7 декабря 2006 г.)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Полоса стальная

Полоса стальная горячекатаная относится к категории плоского проката и является универсальным, широко применяемым в промышленности и строительстве металопрофилем. Сортовой полосовой прокат используется как заготовка для производства металлоизделий различного назначения (в т.ч. метизной продукции), так и в качестве самостоятельного материала при производстве строительно-монтажных и отделочных работ. Классификация, размерный ряд, основные геометрические параметры и предельные отклонения для полосы стальной горячекатаной устанавливаются сортаментом по ГОСТ 103-2006, маркировка, упаковка и логистика осуществляются в соответствии с ГОСТ 7566-94.

Сортамент по ГОСТ 103-2006, класс точности и вес метра погонного

Согласно ГОСТ 103-2006 (взамен недействующего с 13.06.2009 ГОСТ 103-76) полоса стальная горячекатаная подразделяется на категории:

1. По точности прокатки: Б — повышенной точности, В — обычной, отдельно по ширине и толщине. Обозначение для полосы повышенной точности прокатки по толщине: БТ1, БТ2, БТ3, обозначение для обычной точности прокатки по толщине: ВТ1, ВТ2,ВТ3.

Аналогично обозначается точность прокатки по ширине: БШ1, БШ2, БШ3 (повышенная точность) и ВШ1, ВШ2, ВШ3 (обычная точность).

2. По назначению:

• полоса общего назначения (ОН);
• полоса, используемая для штамповки гаек (ГШГ — горячая штамповка, ХГШ — холодная).

3. По классу серповидности:

• АС — серповидность составляет не более 0,2% длины полосы.
• БС — допустимая серповидность в пределах до 0,4%.
• ВС — серповидность до 0,5%.

4. По длине: полоса мерной длины (МД), немерной (НД), кратной мерной (КД), в рулонах (РД).

5. По предельным отклонениям в длину (только для полосы мерной и кратной мерной длин): БД — группа повышенной точности и ВД — группа обычной точности.

ГОСТ 103-2006 устанавливает следующий размерный ряд сортового полосового проката: ширина полосы (b) от 10 до 200 мм, толщина (a) от 4 до 80 мм.

Прокат стальной сортовой
горячекатаный ГОСТ 103-2006,
размеры и вес 1 метра погонного

Вес 1 метра полосы можно рассчитать самостоятельно по формуле:

М _{метра погонного, кг}=0,00785×a×b, где а и b — стандартные величины ширины и толщины ленты в миллиметрах.

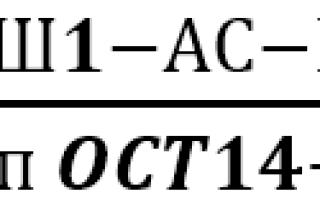

Пример обозначения

При обозначении полосы стальной учитываются следующие характеристики:

• сверху над дробной чертой толщина и ширина, точность прокатки, назначение, класс серповидности, действующий сортамент ГОСТ 103-2006;
• под дробной чертой марка стали, ГОСТ, регламентирующий ТУ.

Например: полоса стальная горячекатаная толщиной 4 мм, шириной 40 мм, обычной точности прокатки по ширине, толщине и длине с допуском по серповидности до 0,2% из СТ3кп по ОСТ14-2-208-87.

Профиль

Поперечное сечение полосы представляет собой цельный прямоугольник без полостей и пустот. Форма сечения согласно сортаменту ГОСТ 103-2006 может определяться двумя способами: уклоном от прямого угла (в мм) или величиной разности диагоналей.

Вид поставки

Полоса горячекатаная из углеродистых и низколегированных сталей изготавливается мерной длины от 2 до 12 метров включительно, из высококачественных углеродистых и высоколегированных сталей — мерной длины от 2 до 6 м.

Также по согласованию с заказчиком прокат полосового сечения может выпускаться в рулонах или немерной длины в пределах от 3 до 13 м.

Также вы можете:

ООО Атлант-Металл © 1994–2011
Все права защищены.

ГОСТ 103-2006

М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т

ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ ПОЛОСОВОЙ
Сортамент

(EN 10058:2003, NEQ)
Дата введения 2009-07-01

1. Область применения

Настоящий стандарт распространяется на сортовой стальной горячекатаный полосовой прокат (далее — прокат) общего назначения и стальной полосовой прокат для гаек толщиной от 4 до 80 мм включительно и шириной от 10 до 200 мм включительно.

2. Классификация. Основные параметры и размеры

2.1 Прокат подразделяют:

• общего — ОН;
• для горячей штамповки гаек — ГШГ;
• для холодной штамповки гаек — ХШГ;

— по точности прокатки:
по толщине: повышенной — БТ1, БТ2, БТЗ; обычной — ВТ1, ВТ2, ВТЗ;

по ширине: повышенной — БШ1, БШ2, БШЗ; обычной — ВШ1, ВШ2, ВШЗ;

по длине: мерной — МД; мерной с немерной длиной — МД1 1* ; кратной мерной — КД; кратной мерной с немерной длиной — КД1 1* ; немерной — НД; ограниченной в пределах немерной — ОД; ограниченной с немерной длиной — ОД1 1* ; в рулонах — РД;

• по предельным отклонениям по длине проката мерной и кратной мерной длины по группам: БД и ВД;
• по притуплению углов на группы: БУ и ВУ;
• по требованию к серповидности: высокое — АС; повышенное — БС; обычное — ВС;
• по виду плоскостности: особо высокой — ПО; высокой — ПВ; нормальной — ПН.

1* При поставке проката мерной с немерной длиной (МД1), кратной мерной с немерной длиной (КД1) и огра­ниченной с немерной длиной (ОД1) допускается наличие проката немерной длины в количестве не более 5 % мас­сы партии.

2.2 Форма поперечного сечения, толщина, ширина и масса 1 м длины проката должны соответ­ствовать указанным на рисунке 1 и в таблице 1.

Продолжение таблицы 1

Окончание таблицы 1

Окончание таблицы 1

1. Масса 1 м длины проката вычислена по номинальным размерам и является справочной величиной.
   Плотность стали принята равной 7,85 г/см3.
2. Знак «—» указывает, что данный параметр не нормируется.
3. По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют промежуточных размеров по толщине и ширине и в том числе кратных 0,5 мм с предельными отклонениями по ближайшему меньшему размеру.

2.3 По требованию потребителя (по согласованной спецификации) прокат изготовляют:

• толщиной 4 и 5 мм всех ширин;
• толщиной до 36 мм включительно и шириной 56 мм;
• размерами а х b, мм: 8×17; 12×27; 13×22; 13×25; 15×25; 17×25; 17×28; 17×30; 19×25; 19×28; 19×34; 23×27; 23 х 36; 24 х 32; 24 х 39; 24 х 55; 26 х 36; 26 х 44; 27 х 34; 28 х 17; 32 х 39; 34 х 24; 34 х 39.

2.4 Предельные отклонения по толщине проката общего назначения и для горячей штамповки гаек не должны превышать значений, указанных в таблице 2.

Таблица 2 В миллиметрах

2.4.1 Прокат с точностью прокатки ВТ2 (таблица 2) допускается изготовлять с плюсовыми предельными отклонениями, равными сумме предельных отклонений по толщине (ВТЗ).

2.4.2 По требованию потребителя (по согласованной спецификации) прокат толщиной свыше 16 до 20 мм включительно изготовляют с предельными отклонениями по толщине ± 0,30 мм (БТЗ).

2.5 Предельные отклонения по ширине проката общего назначения и для горячей штамповки гаек не должны превышать значений, указанных в таблице 3.

Таблица 3 В миллиметрах

Окончание таблицы 3 В миллиметрах

2.5.1 Прокат с точностью прокатки ВШ2 (таблица 3) допускается изготовлять с плюсовыми предельными отклонениями, равными сумме предельных отклонений по ширине (ВШЗ).

2.5.2 По требованию потребителя (по согласованной спецификации) прокат шириной от 12 до 40 мм включительно изготовляют с предельными отклонениями по ширине ± 0,50 мм (БШЗ).

2.6 Предельные отклонения по толщине и ширине проката для холодной штамповки гаек не должны превышать значений, указанных в таблице 4.

Таблица 4 В миллиметрах

2.7 Выпуклость или вогнутость боковых граней проката не должна превышать предельных откло-нений по ширине.

2.8 Прокат изготовляют длиной:

• от 2 до 12 м включительно — из углеродистой стали обыкновенного качества, низколегированной и фосфористой;
• от 2 до 6 м включительно — из углеродистой качественной и легированной стали.

По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют немерной длиной в пределах от 3 до 13 м включительно, при этом 10 % прутков от массы партии могут иметь меньшую длину, но не менее 75 % минимальной длины.

2.9 Предельные отклонения на изготовляемую длину проката мерной или кратной мерной длины не должны превышать значений, указанных в таблице 5.

Таблица 5 В миллиметрах

2.10 По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют в рулонах.

2.11 Притупление углов для проката группы ВУ не должно превышать 0,2 толщины, но не более 3 мм.

По согласованию изготовителя с потребителем (по согласованной спецификации) притупление углов для проката группы БУ толщиной свыше 4 мм не должно превышать значений, указанных в таблице 6.

Таблица 6В миллиметрах

2.12 Серповидность проката не должна превышать значений, указанных в таблице 7.

Таблица 7 В миллиметрах

2.13 Отклонение от плоскостности проката толщиной свыше 12 мм не должно превышать значений, указанных в таблице 8.

Таблица 8 В миллиметрах

Отклонение от плоскостности проката толщиной до 12 мм включительно не нормируют и не контролируют.

2.14 Форму поперечного сечения определяют двумя способами: разностью диагоналей или отклонением от прямого угла. Способ контроля выбирает изготовитель и указывает в документе о качестве.

2.14.1 Разность диагоналей водном сечении не должна превышать удвоенной суммы предельных отклонений по ширине проката до 20 мм включительно, свыше 20 мм — суммы предельных отклонений по ширине проката.

2.14.2 Отклонение от прямого угла и (рисунок 2) для проката толщиной от 40 до 80 мм включительно и шириной от 10 до 200 мм включительно не должно превышать значений, указанных в таблице 9.

Таблица 9 В миллиметрах

2.15 Размеры, притупление углов и серповидность проката измеряют на расстоянии не менее 100 мм от торца, а проката в рулонах — в любом месте, кроме первого и последнего витков.

2.15.1 По согласованию изготовителя с потребителем (по согласованной спецификации) размеры, притупление углов и серповидность проката измеряют на расстоянии не менее 150 мм от торца.

2.15.2 Длину измеряют по наибольшей грани проката

2.15.3 Серповидность измеряют на длине изготовляемого проката, но не менее 1 м.

2.15.4 Отклонение от плоскостности проката измеряют на участке длиной 1 м на расстоянии не менее 1 м от торца.

Отклонение от плоскостности проката в рулонах не проверяют.

Полоса стальная ГОСТ 103-2006 ГОСТ 535-2005 из стали обыкновенного качества ГОСТ 380-2005

Дополнительные услуги

Наша компания предлагает Вашему вниманию полосу стальную горячекатаную.

Мы реализуем полосу стальную горячекатаную с крупнейших металлургических комбинатов России и Украины. В данном разделе представлена горячекатаная полоса обыкновенного качества по Ст.3пс/сп, общие технические требования описаны в стандарте ГОСТ 535-2005.

У нас всегда вы можете купить прокат полосового сечения. Полоса стальная горячекатаная — один из основных видов металлопроката.

Полоса стальная и стоимость за тонну [ скачать прайс ]

Наименование товара

Характеристика

Габариты

Сталь

Цена c НДС, Р

Стандарт ГОСТ 103-2006 ГОСТ 103-76 (замененный) сталь углеродистая обыкновенного качества, марки Ст3 по ГОСТ 380-2005.

Полоса стальная широко применяется во многих отраслях — строительстве, ковке, мебельной промышленности, машиностроении, авиастроении, электроэнергетике.

Из полосы стальной общего назначения изготавливаются различные виды металлоконструкций: трубные заготовки рессоры режущие инструменты (резцы, ножи) гайки накладки перемычки Стальные полосы, также бывают холоднокатаные и горячекатаные. По точности прокатки полосы изготавливают повышенной и обычной точности, поставляются в листах и рулонах. Всегда в наличии на складе стальная полоса обычной точности точности прокатки (В).

Информация для снабженца:

ГОСТ 103-2006 определяет сортамент для проката полосового сечения общего назначения и для гаек.

Стальная полоса обыкновенного качества.

На основании технических требований стандарта ГОСТ 535-2005 полосы изготавливают из стали обыкновенного качества ГОСТ 380-2005 (углеродистой):
Ст0, Ст1кп, Ст1пс, Ст1сп, Ст2кп, Ст2пс, Ст2сп, Ст3кп, Ст3пс, Ст3сп, Ст3Гсп, Ст3Гсп, Ст4кп, Ст4пс, Ст4сп, Ст5пс, Ст5сп, Ст5Гпс, Ст6пс, Ст6сп.

Полоса из стали повышенной прочности

На основании технических требований стандарта ГОСТ 19281-89 полосы изготавливают из стали повышенной прочности: классов прочности и сталей:

Класс прочности 265
толщиной до 20 мм. Ст3сп
толщиной от 20 до 100 мм. 09Г2С

Класс прочности 295
толщиной до 20 мм.* 09Г2
толщиной от 20 до 32 мм. включительно 09Г2С, 09Г2
толщиной от 32 до 100 мм. 10Г2С1

Класс прочности 325
толщиной до 20 мм включительно* 09Г2С
толщиной до 32 мм. включительно 09Г2, 14Г2, 15ГФ, 15ХСНД
толщиной от 10 до 60 мм. 10Г2С1

Класс прочности 345
толщиной до 10 мм. включительно* 09Г2С, 10Г2С1
толщиной до 32 мм. включительно* 10ХНДП, 15ХСНД, 15ГФ

Класс прочности 375
толщиной до 10 мм. включительно 15ГФ, 10Г2Б

Класс прочности 390
толщиной до 15 мм. включительно 10ХСНД
толщиной до 20 мм. 15Г2СФ

* При упрочняющей обработке (регламентируемая или контролируемая прокатка, или ускоренное охлаждение) Ст3сп обеспечивает классы прочности: 295, 325, 345.

требования к поверхности, к кромкам и концам проката должны соответствовать ГОСТ 535.

Полоса из конструкционной углеродистой качественной стали

На основании технических требований стандарта ГОСТ 1050-88 полосы изготавливают из углеродистых качественных сталей марок 08, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 58(55пп) и 60
а также из стали марок 05кп, 08кп, 08пс, 10кп, 10пс, 11кп, 15кп, 15пс, 18кп, 20кп и 20пс.

Полоса из конструкционной легированной стали для мостостроения

(Полосовой прокат предназначенный для изготовления стальных конструкций железнодорожных, автодорожных, совмещенных, городских и пешеходных мостовых сооружений, эксплуатируемых в климатических зонах, соответствующих обычному и северному исполнению, и в районах с расчетной сейсмичностью до 9 баллов включительно.

На основании технических требований стандарта ГОСТ Р 55374-2012 и ГОСТ 6713-91 полосы изготавливают из легированных сталей соответствующих классов и марок :

Класс прочности С325 — 09Г2СД

Класс прочности С345 — 15ХСНД,14ХГНДЦ

Класс прочности С390 — 10ХСНД

Полоса горячекатаная со специальной отделкой поверхности из легированной конструкционной стали.

Марки стали применяемые в этой категории описаны в стандарте ГОСТ 4543-71

Полоса из инструментальной стали

Сортамент по ГОСТ 4405-75 распространяется на горячекатаные и ко­ваные полосы прямоугольного сечения из инструментальной угле­родистой, легированной и быстрорежущей стали.

Полоса из углеродистой инструментальной нелегированной стали

На основании технических требований стандарта ГОСТ 1435-99 полосы изготавливают из углеродистых инструментальных нелегированных сталей марок У7, У7А, У8, У8А, У8Г, У8ГА, У9, У9А, У10, У10А, У12, У12А

Полоса из инструментальной легированной стали

На основании технических требований стандарта ГОСТ 5950-2000 полосы изготавливают из инструментальных легированных сталей со специальной отделкой поверхности. На складе в наличии имеется полоса марки ХВГ. Размеры: полоса ХВГ 30х150, полоса ХВГ 40х200, полоса ХВГ 50х250, полоса ХВГ 60х300.

Полоса из инструментальной быстрорежущей стали

На основании технических требований стандарта ГОСТ 19265-73 полосы изготавливают из инструментальных быстрорежущих сталей со специальной отделкой поверхности. На складе в наличии имеется полоса марки Р6М5. Размеры: полоса Р6М5 16х25

Стальная полоса для судостроения

Технические условия и марки сталей полосового проката для судостроения указаны в ГОСТ 5521-93

Стальная полоса магнитных цепях электрических аппаратов и приборов

ГОСТ 11036-75 стандарт на электротехническую нелегированную сортовую горячекатаную кованую и калиброванную сталь, применяемую в магнитных цепях электрических аппаратов и приборов. Сталь изготовляется следующих марок: 10880, 20880, 10895, 20895, 11880, 21880, 11895, 21895, 10850, 11850, 20850, 21850, 10860, 20860, 11860, 21860.

ГОСТ 103-2006

Прокат сортовой стальной горячекатаный полосовой. Сортамент

Предлагаем прочесть документ: Прокат сортовой стальной горячекатаный полосовой. Сортамент. Если у Вас есть информация, что документ «ГОСТ 103-2006» не является актуальным, просим написать об этом в редакцию сайта.

Выберите формат отображения документа:

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION

ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ ПОЛОСОВОЙ

(EN 10058:2003, NEQ)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения. обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Научно-исследовательским институтом «УкрНИИМет» Украинского государственного научно-технического центра «Энергосталь»; Межгосударственным техническим комитетом по стандартизации МТК 327 «Прокат сортовой, фасонный и специальные профили»

2 ВНЕСЕН Государственным комитетом Украины по вопросам технического регулирования и потребительской политики

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол Ne 30 от 7 декабря 2006 г.)

За принятие стандарта проголосовали:

Краткое наименование страны по МК ГОСТ 103-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случав пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Националы1ыв стандарты»

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регупированию и метрологии

ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ ПОЛОСОВОЙ

Hot-rolled ateel strips. Dimensions

Дата введения — 2009—07—01

1 Область применения

Настоящий стандарт распространяется на сортовой стальной горячекатаный полосовой прокат (далее — прокат) общего назначения и стальной полосовой прокат для гаек толщиной от 4 до 80 мм включительно и шириной от 10 до 200 мм включительно.

2 Классификация. Основные параметры и размеры

2.1 Прокат подразделяют:

— по назначению: общего — ОН;

для горячей штамповки гаек — ГШГ; для холодной штамповки гаек — ХШГ;

— по точности прокатки: по толщине;

повышенной — БТ1, БТ2. БТЗ; обычной— ВТ 1, ВТ2. ВТЗ; по ширине:

повышенной — БШ1, БШ2, БШЗ: обычной — ВШ1, ВШ2. ВШЗ; по длине: мерной — МД;

мерной с немерной длиной — МД1 1 >; кратной мерной — КД; кратной мерной с немерной длиной — КД1 1 немерной — НД;

ограниченной в пределах немерной — ОД; ограниченной с немерной длиной — ОД1 ’ь в рулонах — РД;

— по предельным отклонениям по длине проката мерной и кратной мерной длины по группам: БД и ВД;

— по притуплению углов на группы: БУ и ВУ;

— по требованию к серповидности:

При поставке проката мерной с немерной дпиной (МД1). «ратной мерной с немерной дпиной (КД1) и ограниченной с немерной длиной (ОД1) допускается наличие проката немерной длины в количестве не более 5 % массы партии.

высокое — АС; повышенное — БС: обычное — ВС;

— по виду плоскостности: особо высокой — ПО: высокой — ПВ: нормальной — ПН.

2.2 Форма поперечного сечения, толщина, ширина и масса 1 м длины проката должны соответствовать указанным на рисунке 1 и в таблице 1.

Масса 1 у длины проката, кг. при толщине а. мм
