Трещетка для нарезания резьбы на трубах

Резьбонарезные клуппы

Электрические и ручные клуппы для нарезки резьбы на трубах, смазочно-охлаждающие жидкости для работы с клуппом, а также резьбонарезные головки к ним.

В нашей компании вы можете купить клупп для нарезания резьбы по выгодной цене. Мы предлагаем ручные и электрические модели, а также аксессуары для них.
Сориентироваться в ассортименте резьбонарезного инструмента поможет удобный иллюстрированный каталог.
При выборе клупп, позволяющих создать резьбу нужного типа, поддержку окажут и наши специалисты.

Основные особенности инструмента

Клупп является приспособлением, которое позволяет выполнять работы по нарезанию резьбы на стальных трубах и восстановлению старой. Ранее клупп трубный заменялся плашкой, вставляемой в специальный держатель. Изготавливался такой инструмент для нарезки из дорогой легированной стали. Это делало приспособление достаточно дорогим. Кроме того, из-за особой конструкции резьбонарезной держатель не мог применяться в труднодоступных местах.

В клуппе вместо плашки используют сменные резцы. Они являются более доступными. Благодаря этому и сам клупп отличается относительно невысокой стоимостью.

Конструкция клуппы
Клупп для нарезки резьбы состоит из:

круглого держателя;
резцов (сменных или несменных).

В корпусе есть крепление, позволяющее вращать рукоятку. Резьба с представленным инструментом всегда получается качественной и удобной в использовании.

Основные виды инструмента

Существуют следующие виды резьбонарезных клуппов:

Ручные. Такие клуппы удобны в работе с трубами небольшого диаметра. Для проворачивания инструмента применяются рукоятки, рожковые или разводные ключи. Важно! Длинной рукояткой трубного инструмента невозможно воспользоваться у стен (на стояках отопления, например).
Ручные с трещоткой. В труднодоступных местах труба может обрабатываться клуппом с трещоткой. Инструмент позволяет вращать изделие по часовой или против часовой стрелки. Благодаря этому резьба без проблем нарезается даже в ограниченных пространствах.

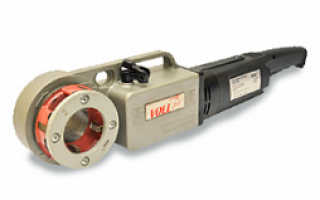

Электрические. Такие клуппы максимально функциональны и удобны при работе с резьбой всех типов. Используя их, вам не нужно прилагать физические усилия. Нарезка резьбы может быть выполнена в кратчайшие сроки. В составе инструмента есть струбцина, которая позволяет обеспечить надежное крепление труб и исключить риски их проворачивания.
Важно! Инструмент не позволяет работать с резьбой в ограниченных пространствах, так как является достаточно габаритным.

Как сделать выбор?

Планируете подобрать инструмент для нарезки резьбы? Обратите внимание на такие его характеристики, как:

Диаметр трубы, нарезку качественной резьбы на которой планируете выполнить.
Особенности использования. Трубные резьбонарезные инструменты электрического типа идеально подходят для частого проведения работ. Ручной клупп больше подойдет для частных мастеров или обычных потребителей, которые выполняют операцию нечасто. Если работы с клуппами будут проводиться в труднодоступных местах, обратите внимание на модели с трещотками.
Наличие сменных резцов. Такие аксессуары, поставляемые с клуппами, позволят устранить риски простоев. Вы сможете быстро заменить вышедшие из строя комплектующие и продолжить работы.
Материал резцов. Качественные изделия выполняются из сплава хрома и ванадия или легированной стали. Данные резцы служат длительный срок и не нуждаются в специальном обслуживании. Конечно, цена качественной продукции является достаточно высокой, но при частом проведении работ экономить не следует.

Как пользоваться инструментом?

Процесс нарезания резьбы является достаточно простым, тем не менее, рекомендуем запомнить несколько правил.

1. Все изношенные детали клуппов следует своевременно заменять.
2. При нарезании резьбы желательно пользоваться смазкой. Она упростит процесс нарезки и обеспечит необходимое охлаждение рабочей поверхности. Кроме того, смазка повысит эксплуатационный ресурс инструмента.
3. Очищайте рабочие поверхности от стружки. Для этой цели нужно вращать инструмент в сторону, обратную нарезанию.
4. Заранее купите запасные резцы. При их выборе проконсультируйтесь со специалистом.

Выбирайте! Мы всегда готовы помочь при заказе клуппа. Специалисты озвучат цену инструмента, расскажут о его особенностях. Вы сможете выполнять резьбу на трубе любого диаметра. Наши менеджеры не только окажут помощь при выборе, но и позаботятся об организации оперативной доставки продукции. Также инструмент для создания резьбы вы сможете забрать самостоятельно с нашего склада.

Нарезка резьбы на трубах – способы и инструменты

Чтобы нарезать резьбу, плашку или клупп надежно закрепляют в держателе с рукояткой. Чтобы резцам инструмента было легче сделать первые насечки, с края заготовки снимают фаску. Плашка центрируется на детали и, с помощью рукоятки плавно наворачивается на нее. Все рабочие поверхности должны быть смазаны.

Проведение ремонтных мероприятий или замену коммуникаций невозможно выполнить без врезки в трубопровод. Раньше для этой задачи применяли сварку, но это достаточно трудоемкая работа, причем чтобы использовать сварочное оборудование на трубопроводе необходимо иметь достаточно высокую квалификацию.

Сварку можно было применять для трубопроката из металла, но, что делать, когда нужно соединить две трубы из разных материалов? Тут на помощь придет метод состыковки посредством нарезки резьбы на трубах и дальнейшем их соединении. Что она собою представляет и как выполняется, какой инструмент можно использовать, будет детально рассмотрено в изложенном далее материале.

Виды резьбовых соединений

Прежде всего, следует отметить, что особых навыков для выполнения данных действий иметь не нужно. Но уметь отличать вид резьбы на трубе нужно. Например, важно различать дюймовую и метрическую накатку, левую и правую. Вообще видов существует большое количество, но чаще всего применяется именно эти – дюймовая и метрическая.

Отличительные характеристики дюймового и метрического вида выглядят следующим образом.

Дюймовый тип резьбы на трубах:

Все элементы измеряются дюймами.
Наличие профиля в форме равнобедренного треугольника с углом в 55 градусов на верхнем углу.
Присутствующий большой шаг. Следовательно, такой профиль крупнее и такой тип нарезки отличается более высокой прочностью.

Все элементы измеряют в миллиметрах.
Профиль отличается формой равностороннего треугольника.
Более мелкий шаг.

Нарезание на трубопрокате для водопровода выполняют в дюймовых единицах, а для крепежных элементов используют измерение в мм.

Ниже рассмотрим каких видов бывает резьба.

Правой. Это если гайка закручивается на болт по ходу часовой стрелки.
Левой. Гайку в этом случае закручивают в обратном направлении.

Высококачественного нарезания на трубе можно достичь только при условии, что безошибочно выбран объем сверла или стержня для изготовления отверстия.

Совет. Специалисты рекомендуют подбирать стержень с объемом на 0,003 см меньше, чем габариты наружного объема резьбы.

Каждая резьба на трубах характеризуется индивидуальными параметрами, которые регламентируются ГОСТом 621181.

Так, например коническая резьба по требованиям ГОСТа отличается выступом витков. Также данными нормативными документами определяется и канавка при нарезании. И по ГОСТу 621181 определяют профиль нарезания.

Требуемое оборудование

Инструмент для нарезки применяют только специальный. Этот инструмент носит название трубный набор для нарезки.

Данный набор для труб, как правило, состоит из:

пары плашек или клуппов, используемых для обработки трубопрокатных материалов разного диаметра;
держатель, имеющий трещотку (хотя он может быть и без нее). В него вставляют клупп или плашку.

Такой набор может комплектоваться и некоторыми дополнительными инструментами. Это могут быть клещи, струбцина и тому подобное.

Дальше обо всех этих инструментах мы поговорим более детально.

Инструменты для ручной обработки – метчик

Нарезка резьбы метчиком на трубе используется для создания резьбы внутри изделий. Этот ряд оборудования составляют инструменты в форме винта. Метчиком на трубе прорезают стружечные канавки. Данный инструмент оснастили хвостовиком, который крепят к станку или воротку. Метчики бывают различных размеров, типов и номеров.

При нарезании применяют комплект, состоящий из пары метчиков. Между собою они разняться показателем глубины прореза. Так, например, первый номер берут для черновой обработки, а второй номер – для чистовой.

Использование плашки

Еще плашки для нарезки называются лерками. Это приспособление для нарезки по сути является гайкой, которую оснастили отверстиями. Они создают кромки для разрезов.

Зависимо от формы лерка для нарезки бывает:

круглой;
раздвижной;
разрезной;
цельной.

Используя такое приспособление, как лерка, можно быстро подготовить для соединения трубное изделие любого вида.

Плашку необходимо совмещать с торцевой частью трубного изделия строго перпендикулярно. Если допустить перекос, то появляется вероятность срыва витка, или может измениться диаметр резьбы. И в том, и в другом случае итоговый результат будет неудовлетворительным.

Всю работу с леркой рекомендуют выполнять плавно, не допуская рывков. Осуществляя действие этим приспособлением, следует время от времени смазывать резцы и поверхностную часть резьбы.

По завершении финального витка плашку необходимо вернуть вверх и по резьбе проходятся опять.

Применение клупа

Клупп для нарезки не менее эффективен, чем плашка. Данное устройство для нарезания представляет более современный инструмент и является универсальным. Состоит клупп из держателя с пазами. В них размещают сменные резцы, которые легко можно поменять, если они во время работы затупились.

Особенностью данного устройства для резьбы является маленькая потребность усилий со стороны мастера. Так же следует подметить, что работать с таким приспособлением намного безопаснее, чем с остальными аналогичными инструментами. Все дело в том, что держатель клуппа внутри оснащен направляющими, которые в значительной мере повышают точность воспроизводимых действий данным устройством.

Трещоточные клуппы

Эти механизмы для накатки резьбы заслуживают отдельного внимания. Оснащение трещоткой характерно для моделей, которые представляют более совершенную продукцию. Такое устройство позволяет выполнять работу, поворачивая держатель лишь в одном направлении.

Читать еще: Резьба дюймовая цилиндрическая ГОСТ 17039 80

Использовать данные механизмы для накатки резьбы не сложно. Крайняя часть трубы «садится» в направляющую держателя. Резьба нарезается посредством вращательных движений по часовой стрелке. В ходе производства нельзя забывать о смазывании поверхностной части.

По окончании нарезания клупп выворачивают обратно и еще раз проходятся по обрабатываемому месту.

Использование электрического инструмента

Электроинструмент для нарезки отличается от ручных аналогов тем, что в нем есть электромотор.

Это позволяет нарезать резьбу в максимально короткий срок. Так же электроинструмент позволяет выполнить действия быстро и качественно. При этом процесс не требует больших физических усилий.

В начале работы с электроинструментом необходимо зафиксировать патрубок в струбцине, и нажать кнопку «старт». Нарезание выполняется за считанные секунды. Ведь заготовку не нужно фиксировать в тисках, а электроинструмент крепиться к ней сам. Поэтому эти инструменты выделяются мобильностью и удобством.

Нарезаем на наружной стороне

Нарезка наружной резьбы на трубах вручную выполняется плашками. Если это раздвижные механизмы, то в клуппе их нужно поставить таким образом, чтобы номерные знаки на его деталях располагались напротив соответственных цифр на раме.

В обратном варианте работа будет выполнена не качественно. Для крепления используют винт – упор. Между ним и плашкой ставят стальную пластинку – сухарь, чтобы та не треснула при нажатии.

Круглые устройства крепят на вороток-легкодержатель несколькими винтами – упорами.

Выполняя действия вручную с использованием раздвижных видов, есть возможность получить резьбовую нарезку, это когда присутствуют маленькие различия диаметра стержня. Но, действуя вручную с цельными плашками, этого допускать нельзя. Например, если стержень будет уменьшенного диаметра, то нарезание получиться неполным.

Нарезаем с внутренней стороны

Нарезка внутренней резьбы на трубах вручную делается посредством метчиков, их «садят» в вороток.

Выполняя формирование внутренней накатки, следует знать, что у метчика имеется заборная сторона. Ею является его конец. Это нужно для данной работы. Средний участок механизма является калибрующим. Он определяет направление. Хвостовая часть имеет головку с сечением квадратной формы, служащей для поддержки метчика в воротке при действиях на внутренней части.

Основные расположения нарезания

Стыки на сортаменте для водопровода выполняют таким путем, что на их конечных частях проделывают цилиндрическую накатку, для которой придется использовать специальный аппарат для нарезки. И далее конечные части труб скрепляют, применяя соединительные детали.

Как нарезать резьбу на трубе: подробный обзор основных способов

Любите работы по обустройству дома выполнять собственноручно, не привлекая для этого различных мастеров? Самостоятельная установка или ремонт не только позволяет сэкономить средства на вызове специалистов, но и здорово повышает чувство собственного достоинства, ведь верно?

В процессе монтажа коммуникаций нередко возникает необходимость подготовки резьбы на трубах. Приходится изыскивать способы, чтобы не испортить изделие.

Мы расскажем, как нарезать резьбу с помощью разных инструментов, какой метод предпочтительнее использовать в той или иной ситуации. В статье рассмотрены способы, доступные для реализации неквалифицированному исполнителю. Освещены особенности нарезки разных типов резьбы и оборудование, применяемое при этом.

Изложенный материал снабжен наглядными фотоматериалами с изображением инструментов для выполнения работы. А видеоролик с рекомендациями поможет детально разобраться со всеми тонкостями этого процесса.

Классификация трубной резьбы

Термин «трубная» имеет привилегированное положение в сфере сантехнической деятельности. Классифицируется этот термин с оглядкой на группу стандартов, определяющих критерии соединений различных элементов сантехнических конструкций.

К примеру, размер трубной резьбы обозначается числовым значением, указывающим стандарт проходного диаметра трубы, но не физический диаметр нарезки.

На практике применяются трубные резьбы:

цилиндрическая (G/BSPP),
коническая (R/BSPT),
круглая под запорную сантехническую арматуру (Кр),
дюймовая цилиндрическая (американский стандарт NPSM),
дюймовая конусная (американский стандарт NPT).

Слесарю, основным рабочим участком которого является бытовое хозяйство, рекомендуется взять за основу условное разделение трубной резьбы на два основных вида:

цилиндрическая (G),
коническая (R).

Именно с этими двумя видами приходится чаще всего сталкиваться домашнему слесарю, обслуживающему бытовое сантехническое оборудование, выполняющего прокладку труб водоснабжения или отопления.

Нарезка трубы производится в следующих случаях:

Основные способы нарезки

Резать на трубах резьбу можно одним из двух способов:

автоматическим – на станках, электроинструментом;
вручную – при помощи ручного инструмента.

Для условий быта, конечно же, более актуальным является ручная технология. Нарезка резьбы на водопроводных или других трубах вручную часто делается с помощью плашки.

Плашка – простое устройство нарезания резьбы на трубах в домашних условиях. Этот же инструмент успешно применяют и на промышленных станках.

Приспособление выглядит как диск, по внутреннему диаметру которого высверлены несколько осевых отверстий. Кромки этих отверстий образуют несколько резцов (обычно 8-10). Материалом для плашек служит легированная сталь или другие твёрдые сплавы.

Существует несколько видов таких приспособлений:

цельные;
подпружиненные (разрезные);
клупповые (раздвижные).

По форме исполнения плашка выпускается в виде круга, квадрата, шестигранника, призмы. Чаще всего встречаются дисковые (круглые) инструменты. Они используются под нарезку резьбы на водопроводных трубах до диаметра 36 мм.

Для удобства работы с плашками применяют:

простые воротки с винтами-фиксаторами – ручной инструмент;
резьбонарезные патроны на токарных станках.

Нарезку резьбы (метрической, конической) наилучшего качества на трубах в режиме ручного действия или на станках дают цельные плашки.

Однако этот вид инструмента за счёт жёсткости собственной конструкции имеет свои негативные стороны. Резцы быстро изнашиваются.

Подпружиненные (разрезные) плашки обладают конструкцией менее жёсткой, что делает возможным нарезать резьбу на трубах и при этом изменять диаметр резьбы в диапазоне 0,1-0,3 мм.

Такие приспособления отличаются повышенной износостойкостью резцов, но не обеспечивают высокой точности и чистоты нарезки нитей.

Раздвижные плашки состоят из двух рабочих частей. Они предназначены для установки в крепёжный модуль – клупп.

Крепление в клуппе осуществляется механизмом, состоящим из сухаря и регулировочного винта. Винтом регулируется размер диаметра под нарезку резьбы. Обычно клупп комплектуется набором плашек на несколько разных диаметров.

Способ #1 — изготовление трубной резьбы плашками

Процесс создания резьбы на трубе плашкой или клуппом предполагает исполнения слесарем некоторых предварительных действий:

Поверхность трубы в области нарезки необходимо тщательно зачистить.
Торцевую часть трубы следует обработать напильником (сделать входную фаску).
Нанести на обрабатываемую поверхность смазку для снижения сопротивления.

По возможности желательно закрепить трубу вертикально, к примеру, в слесарных тисках, оставив свободный доступ к верхней части – области реза. Следует правильно рассчитать силу крепежа, чтобы не деформировать тела трубы.

Затем берут заранее подготовленный вороток с черновой плашкой (№1) нужного диаметра и подходящими характеристиками резьбы.

Инструмент держат горизонтально – перпендикулярно по отношению к торцевой области трубы. Надевают внутренним отверстием черновую плашку на фаску кромки. Лёгким нажимом и последовательными короткими поворотами на 25-30° делают начальный надрез.

Эту работу следует выполнять внимательно, не торопясь, постоянно контролируя прямой угол между горизонтом плашки и вертикалью трубы.

Такой методикой аккуратно нарезаются первые две-три нитки. Обычно после нареза первых двух-трёх нитей инструмент прочно занимает рабочее положение. Далее прямой угол можно уже не контролировать.

Но технологию резки короткими (без особо сильной тяги) круговыми движениями следует сохранять до конца реза. Рекомендуется периодически добавлять смазку в точке нарезки.

После первого прохода устройство скрутить и затем повторить ещё один-два раза уже чистовой плашкой (№2).

Способ #2 — техника нарезки клуппом

Клупп представляет собой разновидность той же плашки для нарезки резьбы, в том числе на трубах. Отличительная особенность клуппа – возможность настройки резцов.

Существуют клуппы для ручного применения, а также аналогичные приспособления с электроприводом.

Вариант #1 — рез ручным клуппом. Нарезка на трубах вручную, как правило, выполняется клуппом, который устанавливается в держатель-трещотку. Такой держатель делает работу по нарезанию трубной резьбы удобной и менее сложной.

Конечно же, в зависимости от условий выполнения слесарных работ, можно применять ручные держатели других видов. Например, стандартный вороток-фиксатор с двумя рукоятками.

Принцип создания резьбы клуппом практически аналогичен методу работы с традиционными плашками:

Очистить рабочую поверхность трубы, убедиться в отсутствии дефектов.
Зашкурить участок реза до вида с выраженным металлическим блеском.
Обработать внешнюю рабочую часть торцевой кромки под углом 45-60º (фаска).
Смазать подготовленную поверхность техническим вазелином.
Закрепить трубу в механических тисках или удерживать газовым ключом.

После этих процедур режущий инструмент (клупп) насаживают внутренним отверстием на фаску трубы и при умеренном равномерном нажиме начинают вращать его короткими возвратно-поступательными движениями.

Если в качестве держателя используется фиксатор-трещотка, осуществляется только прямо-поступательная нарезка. Следует отметить удобство применения фиксатора-трещотки при работе в стеснённых условиях.

Например, когда требуется обработать трубу, проложенную в непосредственной близости у стены.

Вариант #2 — рез электрическим клуппом. Наряду с ручным инструментом широкое применение находят приспособления с электрическим приводом. Очевидное преимущество для слесаря – существенное снижение трудоёмкости.

Но с другой стороны, не все электрические машины способны обеспечить производство работ в стеснённых условиях. К тому же при работе ручным инструментом удаётся получить более качественный результат.

Для получения похожего результата от электрических клуппов необходим богатый опыт работы с этим инструментом.

Работа электрическим клуппом:

Подготовка поверхности трубы в области реза – чистка, фаска, смазка.
Крепёж трубы приспособлениями, способными обеспечить жёсткую фиксацию.
Фиксация в начальной точке держателя плашек струбциной, входящей в комплект.
Проверка хода и направления вращения клуппа.
Нарезка первых двух-трёх витков в режиме толчковой подачи.

Читать еще: Резьба в отверстии на разрезе обозначается

Далее осуществляется нарезка трубной резьбы в автоматическом режиме. Длина нарезки считается оптимальной, когда верхняя кромка режущих головок клуппа достигнет передней кромки трубы.

В этой точке действие прибора останавливают, включают функцию реверсивного вращения и толчковой подачей скручивают клоп с трубы. Обязательно следует периодически смачивать маслом область реза в течение всего процесса.

Способ #3 — использование токарных станков

Масштабные строительно-ремонтные работы, как правило, исключают применение ручного инструмента. Здесь для соответствующей обработки труб обычно используются токарные станки.

Резьбонарезные функции поддерживаются многими токарными станками универсального действия.

При помощи станков эффективно и легко делаются как внутренние, так и внешние трубные резьбы. Крепёжный пневматический (или механический) модуль токарного станка обеспечивает качественное надёжное крепление трубы, и точный подвод обрабатываемой части к резцу.

Для выполнения резьбонарезных функций применяются разные виды резцов:

стержневые,
пластинчатые,
вставочные.

Выполнение работ на токарных станках производят специалисты, обученные такому делу, имеющие соответствующую квалификацию. Без опыта и профессиональных навыков пытаться нарезать резьбу своими руками на станке не рекомендуется.

Домашним мастерам, решившим заняться слесарным делом и сделать резьбу на металлических заготовках, в работе помогут следующие советы:

Инструкция по нарезке резьб на водопроводных и отопительных трубах

Стальные трубы при устройстве водопровода или газопровода в квартире не потеряли своей популярности. Актуальным остается вопрос — как нарезать резьбу на трубе, чтобы обеспечить надежное соединение отдельных элементов системы. Существуют различные способы, на которых остановимся подробнее.

Описание резьбы и ее параметров
Стандарты резьбовых соединений для трубопроводов
Метрическая
Трубная цилиндрическая
Трубная коническая
Инструмент и принцип нарезки трубной резьбы
Инструкция по нарезанию резьбы с использованием плашки
Нарезание плашкой с держателем-трещоткой
Использование клупповых плашек
Применение электрического клуппа
Нарезка внутренней трубной резьбы
Работы с трубой, расположенной у стены
Возможные ошибки при нарезании трубной резьбы

Описание резьбы и ее параметров

Это винтовая канавка, которая нарезается на поверхности круглой или конической формы. Характеризуется следующими постоянными параметрами: расстояние между витками, неизменная геометрическая форма канавки, глубина нарезки. Используется для получения разъемных резьбовых соединений в различных механизмах и конструкциях.

Резьба бывает наружной или внутренней. На поверхности трубы или стержня нарезается наружная резьба. Внутренняя выполняется внутри отверстия. Это может быть внутренняя стенка трубы, муфты, гайки или других сантехнических устройств.

Нарезка внутренней резьбы метчиком и воротком

К характеристикам резьбы относят:

Шаг. Расстояние между рядом расположенными вершинами или впадинами. Измерение производят вдоль резьбовой оси.
Глубина. Это половина разницы между наружным и внутренним диаметрами.
Профиль. При нарезании резьбы на трубах чаще применяется треугольный профиль. В различных механизмах и кинематических схемах используют трапецеидальную, прямоугольную или круглую форму.
Угол профиля. Зависит от его высоты и шага.
Длина участка нарезки резьбы.

Стандарты резьбовых соединений для трубопроводов

Государственными стандартами нормируются такие виды, как метрическая, трубная цилиндрическая, трубная коническая, известны некоторые нестандартные виды, которые в домашнем обиходе не применяются.

Метрическая

Это самый распространенный вид. Ее параметры определяет ГОСТ 9150-81. Свое название получила из-за использования метрической системы в характеристиках. Диаметр дается в миллиметрах. Имеет треугольную форму и постоянный угол профиля 600. Обозначение метрической резьбы начинается с заглавной буквы М, далее указывают диаметр в мм, к примеру, М20.

Метрическая резьба имеет крупный шаг и несколько мелких. Крупный шаг в обозначении не указывается, его размер соответствует диаметру. Мелкий шаг составляет определенную величину, которая приводится в обозначении. Метрическая резьба чаще правосторонняя, если используется левосторонний вариант, в обозначение добавляются буквы LH.

Трубная цилиндрическая

В российской системе стандартов нормируется ГОСТ 6357-81, по международному стандарту имеет обозначение BSPP. Все размеры указаны в дюймах. Трубная резьба нарезается на фитингах, кранах, гайках и другой сантехнической арматуре.

Основные характеристики трубной цилиндрической резьбы:

для обозначения используется буква G;
размер условного прохода измеряется в дюймах;
угол наклона профиля равен 550;
четыре значения шага, величина которого соотносится с определенным диаметром;
наибольший диаметр трубной резьбы 6 дюймов, трубы большего размера соединяются сваркой.

Предлагаем вашему вниманию таблицу соответствия параметров трубной резьбы.

В таблице приведены наиболее часто используемые диаметры дюймовой резьбы для трубопроводных систем.

Обозначение G 1 1/4“ расшифровывается следующим образом – трубная цилиндрическая резьба правосторонняя, диаметр условного прохода один дюйм с четвертью. В обозначении возможно присутствие букв А, В, С, которые указывают на класс точности исполнения, LH – левосторонняя.

Трубная коническая

Нормируется ГОСТ 6211-81, международный стандарт BSPT. Характеристики такие, как у цилиндрической резьбы, нарезается на конусе с уклоном 1:16. Обеспечивает плотное герметичное соединение отдельных узлов системы трубопроводов. Наружная резьба имеет обозначение R, внутренняя – Rс. После буквенной аббревиатуры следует размер условного прохода в дюймах.

Инструмент и принцип нарезки трубной резьбы

Для нарезки трубной резьбы применяют специальные инструменты и приспособления. Наиболее часто используют:

труборез;
плашки;
воротки;
ручной клупп;
шлифмашинка.

Для выполнения операции на металлических трубах нужно приложить большое механическое усилие, труба при этом должна оставаться неподвижной. Чтобы выполнить такое условие, ее зажимают в трубных тисках, в стесненных условиях для зажима используют газовый ключ.

Для возможности вращения плашки ее закрепляют в вороток. Это кольцо с отверстием для плашки, в котором она фиксируется стопорными винтами. Вороток имеет несколько рукояток для обеспечения вращения.

Инструкция по нарезанию резьбы с использованием плашки

Плашка (лерка) представляет собой металлический диск с расположенным в центре круглым лепестковым отверстием. Лепестки имеют режущие кромки, нарезающие резьбу определенного размера и формы. Плашки изготовлены из металла, твердость которого больше, чем у материала трубы. Это быстрорежущая или легированная сталь.

Порядок работы следующий:

Подготовка трубы. очистка от грязи, обезжиривание поверхности.
Закрепление в тисках. При работе по месту расположения трубы используют газовый ключ.
Снятие торцовой фаски. Срез трубы должен быть выполнен под прямым углом к ее оси. Фаску снимают шлифовальным кругом или напильником.
Место нарезания смазывают техническим маслом.
В держатель вставляют плашку, винты затягивают, обеспечивая ее фиксирование.
Плашку приближают к торцу трубы перпендикулярно к оси, не перекашивая. Плавно нажимая, вращают плашку по часовой стрелке. Первые бороздки помогут закрепиться инструменту, далее процесс пойдет легче.
Работу выполняют не спеша, с равномерным усилием. Большая скорость не ускорит процесс, но может ухудшить качество. Правильные параметры получают за счет прохождения режущих кромок по всей длине плашки.
Не допускают отсутствия на поверхности нарезки смазки, при необходимости опрыскивают маслом из распылителя.
После получения резьбовой линии нужной длины плашку, проворачивая, снимают, поверхность очищают от стружки с помощью ветоши, щетки или кисточки с мягким ворсом.

Работу можно выполнять в два этапа. Сначала используют черновую плашку, затем осуществляют доводку чистовой. Принцип работы соответствует указанному выше.

Нарезание плашкой с держателем-трещоткой

В случае, когда необходимо нарезать резьбу на трубе, расположенной близко к стене, где ее трудно зафиксировать неподвижно, используют специальную плашку. Она имеет длинный корпус для обеспечения центровки режущей плашки и трещотку для ее вращения.

Держатель-трещотка оборудован тяжелым корпусом, включающим 3 отделения. Снизу устанавливают плашку и закрепляют болтами. В середине находится механизм трещотки с поворотным рычагом. Здесь же установлен переключатель механизма поворота по часовой стрелке или против нее.

Верхняя часть представляет собой цилиндр для центрирования устройства. Он оснащен тремя болтами, оси которых расположены под углом 1200. Вращением болтов производится центрирование режущего механизма на необходимый диаметр и фиксирование приспособления на трубе.

Использование клупповых плашек

Клупповая плашка состоит из корпуса. В нем в специальных гнездах закреплены 4 резца. На корпус устанавливается крышка, которая крепится винтами. Получается закрытая режущая головка. Клупп оснащен хвостовиком, длина которого обеспечивает центрирование устройства на трубе. Хвостовик имеет шлицы для обеспечения вращения головки с помощью трещотки или газового ключа.

Нарезка резьбы клуппом выполняют следующим образом:

трубу фиксируют в зажиме;
плашку устанавливают в держатель, край трубы вставляют в направляющую;
смазывают техническим маслом место нарезания резьбы;
вращают режущую головку.

Периодически проворачивают клупп против движения для удаления стружки. Используют такой вариант – три поворота вперед, один назад. Клупп является удобным приспособлением для нарезки резьбы на водопроводных трубах своими руками.

Применение электрического клуппа

В среде профессионалов для нарезки используют электрический клупп. Это компактное устройство оснащено режущими головками, как и ручной клупп, но вращательный момент осуществляется электроприводом. Принципы работы электрического и механического механизма одинаковы. При нечастом использовании электрического инструмента, имеющего высокую стоимость, можно ограничиться его арендой.

Нарезка внутренней трубной резьбы

Внутреннюю резьбу имеют переходники, отводы, муфты, их накручивают на трубу, не уменьшая ее внутреннего прохода. Но если вы задумаете изготовить самостоятельно соединительные элементы для труб, вам понадобится такое умение.

В данном случае для нарезки используют метчики (на фото). Это металлический стержень, имеющий режущую часть. Кромки выполнены отдельными сегментами, разделенными продольными проточками для отведения стружки. Метчик имеет хвостовую часть квадратного сечения, на которую надевается вороток и осуществляется вращение. В комплекте находится по два метчика, один выполняет черновую, второй чистовую нарезку.

Читать еще: Ввертыш для ремонта резьбы м8

Работы с трубой, расположенной у стены

При таких условиях невозможно осуществить полный оборот режущей головки за один проход. Следует тщательно отнестись к выбору инструмента. В данном случае хорошо использовать плашку с держателем-трещоткой, подойдет и вороток с одной ручкой. Нарезка резьбовой линии происходит при повороте плашки до упора рычага в стену, затем следует движение назад и снова вперед. Хорошо использовать плашку-клупп, с ним можно работать в ограниченном пространстве.

Возможные ошибки при нарезании трубной резьбы

Выделим основные моменты, мешающие качественной нарезке:

Труба имеет больший или меньший диаметр, чем требуется для получения резьбы нужного размера. Глубина канавки будет отличаться от стандартной, что исключает плотное соединение с трубопроводной арматурой.
Отсутствие центрирования режущего инструмента и трубы приведет к срыву витков резьбовой линии.
К таким же последствиям приводит отсутствие смазки на поверхности.

Самостоятельно нарезать резьбу на металлических трубах системы отопления и водопровода вполне возможно. Для этого выбирают режущий инструмент для получения необходимых геометрических характеристик: диаметра, шага, угла профиля. Новичкам лучше использовать набор плашек для нарезания сначала чернового профиля, а затем чистового.

Видео-урок по нарезанию наружной резьбы с помощью клуппа 1/2 дюйма и трещотки:
