Резьба шпинделя м14 что это значит?

Резьба шпинделя м14 что это значит

Эта нехитрая операция иногда ставит в тупик даже опытных слесарей или пользователей болгарки. Причина в том, что диск фиксируется специальной гайкой. На гайке имеется 2 или 4 отверстия, в который вставляется специальный ключ. Этот ключ всегда прилагался при покупке болгарки. Возможно, он и сейчас входит в комплекты.

По инструкции к болгарке надо нажать на фиксатор, который расположен с обратной стороны редуктора. Когда вал зафиксируется, специальным ключом надо открутить гайку и поменять диск. Но трудно раскрутить гайку, если ее не зажало. А зажимает ее с такой гайкой почти всегда. Попытка открутить диск приводит к поломке фиксатора за редуктором.

Какой выход из проблемы предлагается специалистами и любителями + (Видео)

Устанавливать под гайку прокладку из газеты;
Установить под гайку прокладку из пластиковой бутылки;
Заменить гайку гайкой другой конструкции.

Что собой представляет прокладка из газеты. Это бумажная шайба по размерам гайки. Она надевается на установленный диск, а сверху накручивается гайка. Эта бумажка была точкой преткновения, потому что инспекция по технике безопасности всегда вещала о вредности такого решения.

Таким же образом относятся представители органов техники безопасности и к установке прокладок из любых других материалов:

Картона;
Паронита;
Прокладки из различных пластиков;
Прокладок из резины различной толщины.

Но есть решение, которое не противоречит и требованиям техники безопасности, и позволяет нормально устанавливать и снимать диск. Это специальная гайка, которая состоит из двух элементов – гайки и прижимной шайбы. Применение такой гайки не требует никаких подкладок, потому что с ней диск не заклинивает.

Если нет под рукой специального ключа, то умельцы предлагают обойтись без ключа. Это не значит, что можно обойтись совсем без ключа, а воспользоваться «газовым ключом» или другим приспособлением. Для этого надо зажать фиксатор, зажать гайку газовым ключом и открутить ее. Так можно заменить заклинивший диск, но это очень неудобная операция для одного человека.

Есть и предложения зажать диск рукой и так открутить. Может быть, но вряд ли так удастся менять поломанные диски. Лучше пользоваться ключами, которые предназначены для снятия и установки дисков.

Некоторые зарубежные фирмы производители электроинструмента, такие как Bosh, выпускают болгарки с легкосъемными гайками. Они надежно фиксируют диск на валу инструмента, легко и быстро снимаются для замены диска.

Текст видео

Каждый кто работал с этим электроинструментом – болгаркой, наверняка сталкивался с проблемой заклинившей гайки, с помощью которой проводится затяжка абразивного диска. Обычно это происходит при работе, в тот момент, когда диск зажимает в детали, он останавливается или разрушается, а двигатель болгарки все еще вращаясь, с силой затягивает гайку.

В дальнейшем приходится мудрить, так как гайку стандартным ключем, практически не открутить. Решают проблему по разному, у всех свои способы и секреты, давайте поделимся. Поделюсь первым, надежным и простым способом откручивания заклинившего диска на болгарке. Для начала следует определится в какую сторону откручивать, в зависимости от настройки болгарки для резки от себя или на себя, определение по часовой и против не подходит. Проще запомнить, что гайку следует откручивать в сторону вращения диска!

Читать также: Ручное точило для ножей

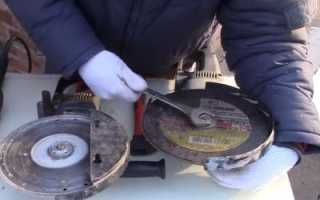

Ну и сам способ, для этого понадобится газовый ключ и зажав им гайку – откручиваем.

Необходимо знать что иногда не рассчитав силы можно сломать стопор, блокирующий диск. Чтобы этого избежать, потребуется 2 газовых ключа или струбцины, ломаем остатки диска, и одним ключом держим шайбу находящуюся за диском, другим отвинчиваем гайку. Есть еще способ, но это наверно для самых тяжелых случаев: заблокировать диск кнопкой и наставив на гайку перфоратор в нужном направлении, включит в ударном режиме. Перфоратор будет бить и тем самым открутит гайку. Рекомендую перед затягиванием гайки подкладывать под нее бумажную прокладку, хотя не обязательно бумажную, можно например из жести. С ней меньше шансов что после заклинивания диска гайка заклинит, точнее она не клинит, а сильно затягивается.

Производители например интерскол комплектуют свои болгарки подобными прокладками.

Но конечно приобретение составной гайки поможет навсегда избавиться от проблемы обсуждаемой в данной теме. Надо просто нагреть немного гайку газосваркой и она открутится от руки.Надо просто нагреть немного гайку газосваркой и она открутится от руки. Спасибо, возьму способы на заметку. Я сам сталкивался с этой проблемой, круг в болгарке зажало так, что она улетела в сторону, а диск разлетелся на куски. Как я не пытался открутить, не получалось. И ключ сломал и кнопку, и в конце концов ножовкой по металлу распилил гайку. После просто купил новую гайку. Признаюсь после того случая стал побаиваться эту дурмашину. Большая болгарка (230 круг) у меня улетала не раз, один раз даже налету свой провод перерезала в полете.

Какая резьба на шпинделе болгарки?

Интересуюсь т.к. нужно через третьи руки( не всегда понимающие) объяснить токарю какую резьбу нарезать в патроне. И она у всех болгарок( в основном интересуют мелкие) одинакова?

Резьба везде одна и та же — М14 со стандартным шагом.

2IS Спасибо, а то я уже прикупил патрон на котором написано М12х2.5(пишу по памяти) вот я подумал про шаг, а М14 я штангелем померил!

2Peter M.
Токарю можете сказать М14х2, этого будет достаточно, плюс длину.

to Peter M.> патрон на котором написано М12х2.5(пишу по памяти)

Должно быть М12*1.25 .

А там точно шаг 2 мм? Я точно знаю, что стандартный шаг для М12 1.75 мм, а для М16 — 2 мм, а вот для М14 не помню. Но то что у болгарки шаг М14 — стандартный, это точно.

2IS
Только что специально резьбомером померял 100%. Болгарка мил AG9-125MX, резьбомер отечественный.

Dr.NO написал :
2Peter M.
Токарю можете сказать М14х2, этого будет достаточно, плюс длину.

Еще раз спасибо за исчерпывающую информацию! Только говорить буду не я а женщина так что лучше будет все это написать на бумажке.

А еще такой вопрос для справки. Не рассыпется ли патрон от дрели при 10000 об. которорые развивает болгарка? А то я все это в большей степени затеваю чтобы использовать имеющийся гибкий привод с остнасткой от дремеля.

Peter M.
Не боитесь впоследствии намотаться на этот трос?

М12*1.25 — это резьба мелкая (для автомобильных свечей), но и в 2 мм я что-то не очень верю, скорее всего должно быть — 1.75.

tsn написал :
скорее всего должно быть — 1.75.

ее там нет, зато есть 2

Ну два так два .

Добрался до справочника. Стандартный шаг: М10*1.5, М12*1.75, М14*2, М16*2. Причем по ГОСТу М10, М12 и М16 — это первый ряд (предпочтительный), а М14 — второй ряд (есть еще третий ряд, там экзотика типа М11 и М15). Для свечей зажигания используется М14 с мелким шагом: М14*1.25 . Стандарт отечественных патронов для дрелей М12*1.25 .

tsn написал :
М12*1.25 — это резьба мелкая (для автомобильных свечей), но и в 2 мм я что-то не очень верю, скорее всего должно быть — 1.75.

Dr.NO АБСОЛЮТНО ПРАВ на шпинделе УШМ резьба М14х2 (основная)
А у автомобильных свечей (не знать стыдно) М14х1.25

Виноват, на счёт свечей — конечно же 14 мм, просто Иван написал М12*1.25 — я подумал, что он это к болгарке относит и тупо скопировал, обратив внимание только на шаг, а на диаметр не посмотрел .

есть еще третий ряд, там экзотика типа М11 и М15).

которые крутить надо ключами на 15 и на 20 Поубивал бы этих стандартизаторов. Ключи на 5.5, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19, 20, 21, 22, 24! Семнадцать разновидностей, и все встречаются, все надо иметь Уполовинить бы этот ряд. Извините за офф

Peter M. написал :
Не рассыпется ли патрон от дрели при 10000 об. которорые развивает болгарка?

Нет конечно. Сам лично проверял.

2Serg Спасибо, именно Вашего ответа я и ожидал! Теперь вопрос снимается, можно со спокойной душой обращаться к токарю.

Нарезал резьбу??
Как за эти годы показал себя инстркмент??
Тоже буду отдавать патрон токарю, для нарезки резьбы.

говорят люфтяет патрон слегка, сделать аналог фрезера по дереву не получится. Вместо угловой дрели болемене
есть у меня болгарка с родной резьбой М12*1.25 вот там посмотрю, но пока руки не дошли

Crazyalone написал:
говорят люфтяет патрон слегка

Переходник нужно точить. И делать должен умный токарь.
-В болванке нарезается резьба внутренняя, под шпиндель болгарки.
-Вытачивается резцом резьба, плотно наварачивается болванка и вытачивается наружная, под патрон.
Вот так бить не будет.

Читать еще: Сбег резьбы что это такое?

Разбираюсь во всём — собираю не всё.

Суть идеи в том, чтобы поставить патрон на болгарку и сверлить в неудобных местах за счет малой длины. Все переходники мимо совершенно. проще купить дрель или фрезер сразу.
Внутренняя резьба под шпиндель прекрасно и в патроне нарезается, там проблема в том, что у метрической резьбы допуски не как у той мелкой, на которую накручивают патроны и цанги. просто потому что она рассчитана на разборный крепеж, который может подвергаться коррозии. И должен все равно откручиваться-закручиваться. Слишком плотно сделанная резьба просто не полезет в этом случае.

Крепление диска на болгарку: какую гайку выбрать

Содержание

Как открутить диск, если заклинило? Не помогает ключ для гайки? Кто-то начинает стучать по ней молотком. Кто-то нагревает. Кто-то пускает в ход газовый ключ. Но ведь такими способами можно повредить не только крепление, но и важные рабочие узлы УШМ. Например, удары пагубно влияют на вал и редуктор. Некоторые умельцы при установке диска заблаговременно подкладывают небольшой картонный круг, который должен спасать от заклинивания. Но спасает он не всегда. Если вы работаете с болгаркой каждый день и не хотите тратить на замену оснастки много времени и сил, самое время задуматься о том, как крепить диск. Для этого мы подготовили подборку самых распространенных типов гаек. Изучайте и выбирайте подходящую.

Классическая

Все бюджетные болгарки обычно оснащаются так называемой классической гайкой. Она состоит из прижимной и вращающейся части. Устанавливается на инструмент и закручивается с помощью специального штыревого ключа. Как правило, он входит в комплект поставки УШМ. Этот ключ просто необходимо держать всегда под рукой! Неспроста многие мастера даже приматывают его изолентой к проводу болгарки. Ведь иначе снять диск никак не получится. Практически все прижимные гайки имеют одинаковый диаметр и расстояние между отверстиями под штыри ключа.

Плюсы: доступная стоимость, универсальность, взаимозаменяемость, низкий профиль для шлифовальных работ.

Минусы: требует использования ключа, сложно открутить при заклинивании.

Плавающая

Еще одна разновидность элементов с ключевым креплением – плавающие зажимные гайки для УШМ. Конструкция представляет собой две части, не связанные между собой. Это шайба и выступающая часть с шестигранным профилем. Для закручивания и откручивания такого крепежа можно использовать обычный накидной ключ подходящего диаметра. Хотя у некоторых элементов все же есть отверстия в «юбке» под классический ключ от болгарки. Такая гайка с подвижной шайбой используется на многих отечественных инструментах и на некоторых бюджетных моделях зарубежных производителей.

Плюсы: необязательно использовать штыревой ключ, низкий риск прилипания к диску в процессе работы, доступная цена.

Минусы: высокий профиль шестигранного элемента не дает работать всей поверхностью диска, невозможность откручивания без ключа.

Быстрозажимная

Все чаще на современных УШМ используется бесключевое крепление диска. Это экономит время в серийной работе, когда надо за одну смену поменять несколько отрезных кругов. Эту же систему оценили и любители, которые используют одну болгарку для разных операций и в процессе меняют насадки для резки, зачистки, шлифовки. В таких случаях быстросъемная гайка избавляет от необходимости мучиться с ключом и другими приспособлениями. Стандартный тип крепления позволяет установить данный элемент даже на старую болгарку вместо ключевого.

Стоит сказать, что бесключевая гайка для болгарки не имеет универсальной конструкции. Каждый производитель разрабатывает свою систему с запатентованными элементами. Рассмотрим наиболее известные варианты.

У Bosch уже много лет используется SDS-гайка для УШМ. Она легко закручивается на шпинделе, а для ослабления достаточно открутить ее пальцами. Для этого по ребру нанесено рифление. В момент откручивания крепление как бы отщелкивается. Система Bosch SDS-clic подходит не только к болгаркам производителя, но и к другим брендам: AEG, DEWALT, Makita, Metabo и др. Главное, чтобы шпиндель инструмента совпадал по диаметру резьбы – М14.
А вот недавняя разработка немецкого производителя подходит только для УШМ Bosch конкретной серии. Новейшая система X-Lock дает возможность установить диск в один клик без вращения. За счет этого сокращается время на замену оснастки почти в 5 раз! Самофиксирующаяся гайка встает без перекосов, а ее низкий профиль позволяет обрабатывать заготовку всей поверхностью диска. Этот тип крепления подходит не только для дисков, но и для чашечных щеток и других насадок из ассортимента производителя.
У HILTI гайка Kwik lock (квик лок) похожа на Bosch SDS-clic. Она подходит для болгарки с отрезными дисками диаметром от 125 до 230 мм. Однако не может применяться с чашечными щетками, тарельчатыми кругами и алмазными чашками.
У AEG используется запатентованная система FixTec. Особенность в том, что у крепежного элемента есть выдвижная скоба, за которую его вращают при снятии и установке. Дополнительно есть отверстия под штыревой ключ – на случай, если в процессе работ крепление сильно затянется при вращении.
У FLEX есть похожая гайка fixtec для УШМ. По конструкции похожа на ту, что предлагает AEG. Подходит для работы с дисками диаметром от 115 до 150 мм.
У Metabo представлена самозажимная гайка Quick. По виду напоминает Bosch SDS-clic. Подходит для болгарок с диаметром резьбы М14 и свободной длиной шпинделя от 10 мм.
У MAKITA самый популярный быстрозажимной крепеж под кодом 192567-3. Совместим с широким модельным рядом УШМ с дисками диаметром от 115 до 230 мм.

Плюсы: легкая установка и быстрое снятие без ключа, минимальный риск заклинивания.

Минусы: высокая стоимость по сравнению с ключевыми гайками, не всегда обеспечивается хороший прижим при использовании неоригинальных изделий.

Самобалансирующаяся

Это разновидность быстрозажимных гаек. По типу конструкции и способу установки схожа с описанными выше. Главное отличие – металлические шарики внутри корпуса. Механизм чем-то напоминает подшипник. При вращении шарики равномерно распределяются по внутреннему пространству, помогая снизить вибрацию. Самобалансирующаяся быстрозажимная гайка не только делает работу более комфортной, но и увеличивает срок службы диска и самой болгарки. Такое решение предлагает производитель Metabo.

Плюсы: быстрая установка и снятие без ключа, комфортная работа, увеличение ресурса оснастки и инструмента.

Минусы: высокая цена – порой сопоставимая со стоимостью бюджетных моделей УШМ.

Суперфланец

Еще одна разновидность быстрозажимных гаек. Один из самых популярных примеров – MAKITA Ezynut. По виду похожа на Bosch SDS-clic или Metabo Quick. Главная ее особенность в подвижной нижней части (внутри установлены пружины) и уплотнительном кольце, которое смещается на небольшой угол вместе с диском. Это облегчает откручивание верхней гайки. По сравнению с другими быстрозажимными гайками эта имеет увеличенный диаметр и толщину. Также есть отверстия под штыревой ключ. Но они не универсальны – нужен фирменный инструмент для откручивания, если не удается снять гайку вручную.

Плюсы: легко установить и открутить, надежная конструкция.

Минусы: высокая цена, из-за увеличенных размеров для некоторых кропотливых работ такой крепеж не подходит.

Какой способ крепления выбрать?

Какая вам нужна гайка для крепления диска болгарки? Однозначного ответа нет. Все зависит от специфики ваших работ и модели инструмента. Что лучше – покажет опыт. Например, при всех неоспоримых достоинствах суперфланца и быстрозажимных элементов у них есть противники. Их не признают мастера, которые привыкли работать отрезным кругом до упора. В таком случае гайка большего диаметра, чем стандартная, не позволяет по максимуму использовать всю поверхность диска. Также могут возникать проблемы при фиксации некоторых лепестковых зачистных кругов. Пользователи, работающие с алмазными дисками, не устанавливают такой крепеж из-за того, что он тяжелее стандартного – это влияет на соблюдение баланса при точной резке камня.

Многие полагают, что ключевая и гайка с вращающейся шайбой уходят в прошлое. Но это не так. Доступные по цене элементы не так жалко сломать, потерять или дать в работу бригаде. А тот, кто хочет купить профессиональный инструмент для себя, конечно, не жалеет денег и на такую мелочь, как быстрозажимная гайка для крепления диска болгарки. В нашем каталоге вы сможете найти подходящую по типу, цене и назначению – заходите и выбирайте!

Приспособления для ушм, ее устройство, и размеры резьбы

Болгарка – очень нужный в хозяйстве и строительстве инструмент. Укладывается в чемодан может иметь приспособления к инструменту и массу аксессуаров. От установки патрона под дрель и возможности реза 2 заготовок и даже 2 кругами можно модифицировать до станка.

Приспособления для болгарки – целый отдельный мир. Это не перчатки или очки для болгарки, а патрон для болгарки, каретка для болгарки, шестерни для болгарки. Вариантов для выбора – бесконечно много. Хотя и про очки для работы с болгаркой не надо забывать.

Читать еще: Чем нарезать резьбу на болте?

Устройство болгарки

Устройство болгарки не отличается высокой сложностью.

Конструкция УШМа (угловой шлифовальной машины) включает следующие основные элементы и узлы:

электрический двигатель – статор и ротор (катушки, медные обмотки, металлическое литье, подшипники);
электрощетки – элементы, подводящие питание к коллектору для превращения энергии электрической во вращательную;
редуктор – передача вращения от вала двигателя рабочему органу;
муфта – устройство предотвращения внезапной остановки двигателя при торможении рабочего органа;
органы управления – кнопка включения, устройства блокировки включения и регулирования мощности и количества оборотов;
устройство установки и замены рабочего органа – зажимная гайка (шайба), кнопка блокирования вращения;
дополнительная рукоятка (ручка);
корпус – металлический или пластиковый – служит для установки всех частей и их защиты.

Сменный рабочий орган располагается под углом 90 градусов. Это: шлифкруги, точильный камень, крацовка, альфа-диск, наждачка на липучке. Заточные камни как и круги имеют массу вариантов.

Болгарка нужна для механической обработки материалов – для резки, зачистки, шлифования, сверления и разработки проемов. В разные стороны от диска действует большая центробежная нагрузка, что для безопасности требует защитный кожух.

Какая резьба на болгарке

Для установки и замены круга, а также установки планируемого приспособления потребуется знать, в какую сторону крутится шпиндель.

Резьба на болгарке служит также пассивным элементом крепления. Она закручивается в сторону, противоположную направлению вращения круга. В обратном случае круг слетит с вала вместе с зажимной гайкой.

Определить, какая резьба на болгарке (левая или правая), можно по стрелке на корпусе. Она указывает в сторону, куда будет крутиться диск. Обычно выполняется затягивание крепления по часовой стрелке.

Размер резьбы как правило — М12 или М14, если производитель не заложил другую. Эта информация нужна для определения совместимости с устанавливаемым приспособлением. Известны прижимные фланцы с диаметром внутренней резьбы М10, М11, М12, М14, М15, Можно определить взаимосвязь между типоразмером резьбы, диаметром круга и мощностью электродвигателя, для чего следует изучить инструкцию к УШМ.

Приспособления для болгарки и их назначение

Базовые функции УШМ позволяют сделать многое. Однако даже такой универсальной машины может не хватить как для домашнего использования, могут потребоваться дополнительные механизмы.

В первую очередь – дополнительная ручка. Перчатки создают свои требования по шероховатости рукоятки.

Для точной работы с учетом условий (плотность материала, текущее напряжение сети) может использоваться устройство регулирования оборотов диска. Такой диммер можно изготовить самостоятельно, но лучше довериться профессионалам.

Пылесборник или пылесос на болгарку сослужит весомую роль при работе с пылевыделяющими материалами. Пылеулавливатель соберет мелкую летучую фракцию и таким образом очистит воздух.

Использование УШМ как стационарного устройства возможно при установке на платформу. При этом подставка будет играть только не только удержания, но и направляющей для рабочего органа. Установив болгарку на такое приспособление, мастер получает механизацию, какой явно не будет при ручной работе. Полезная сторона – в свободе рук.

Резка трубы потребует не только определенного диаметра дисков. Для монтажа УШМ хорошо подойдет станина.

При прорезывании штроб будет полезен штроборез, чертеж которого можно даже найти в интернете. Подошва устройства будет двигаться по материалу, а о качестве реза можно будет хорошо отзываться.

Выбирая любое устройство, надо обязательно следовать технике безопасности. Нет относительно общих рекомендаций, каждый инструмент и приспособление сугубо индивидуальны. Вне зависимости от назначения (домашний или профессиональный), должный функционал может быть создан даже базовыми механизмами.

Приспособления: направляющая для болгарки с патрубком

Резание листового и не только металла – непростой процесс. Самое сложное – выдержать УШМ по линии отрезания. Если нужно механизировать этот нюанс и устранить человеческий фактор, лучшее решение – направляющая с патрубком (или кронштейн для болгарки).

Такой элемент выполняет сразу 2 функции:

плита или салазки направляют инструмент, выполняя опирание на сам материал;
несет разъем для подключения пылесоса (или пылеборного мешка).

Обеспечивает максимальную точность при разделке листового металла. Конструкции могут быть универсальными (с соответствующим креплением) и подходящими только под определенные модели. Возможна комплектация с укладкой в ящик к УШМ.

Приспособления: пылеуловитель для болгарки

При резании материалов, выделяющих большое количество пыли, следует рассмотреть приспособления для улавливания и сборки пыли. Конструктивно она устроена как щиток и разъем для установки мешка-пыльник (или подключения пылесоса).

Возможны варианты пылеуловителя как с открытыми частями диска, так и полностью его закрывающие.

При этом кожух закрывает окружающее пространство от разлета пыли, а вновь образующаяся выходит и собирается в мешок. Работа становится чище и более безопасной. Более того, как щиток, так и мешок останавливают искры. Тем более, что пыль – злейший враг редуктора и шестеренок.

Пылеуловитель не всегда входит в комплект. Установка на различные модели возможна ввиду регулируемого разъема на самом мешке.

К выходу возможно подключить пылесос, тогда сборка пылевой взвеси станет гораздо эффективнее.

Переходник и патрон на болгарку

Для выполнения посредством УШМ работ по сверлению и обработке отверстий пригодится патрон дрелевый. Он может устанавливаться как напрямую, так и с переходником.

Обеспечивает центровку любого типа сверла, применяется для диаметра хвостовика до 13 мм. Патрон дополняет болгарку функциями дрели, гравера и фрезера. Выпускаются также конусные переходники – для конусной фиксации.

Важный момент по резьбе: патрон устанавливается на М14, если в инструкции не оговорено иное. Прочие требования касаются оборотов. Для дрели обороты болгарки в 6-12 тысяч могут быть слишком мощными. Это приводит к необходимости установки регулятора оборотов.

Приспособления: стойка для болгарки

Стойка (или держатель) для УШМ является конструкцией для ее крепления при стационарных работах.

Применяется для резания металлопроката, подаваемого под круг. Возможно организовать рез под углом и неполный. Для получения точного реза требуется только хорошо закрепить болгарку в станине.

При установке на стойку становится удобным задействовать соответствующий круг для затачивания и шлифования. Следует только обеспечить хороший доступ.

При установке на шпиндель длинного вала и монтажа на нем наждачной бумаги получается оснастка для зачистки небольших деталей.

Как выбрать болгарку для работы на стойке? Диаметр кругов, применяющихся на стойке, может быть от 125 мм до 230 мм. Масса болгарки не ограничивается. Масса самой стойки – до 2-3 кг. Под нее потребуется отдельная коробка.

Приспособления: удлинители для болгарки

Для труднодоступных мест (там, где не подпустит к поверхности сам корпус болгарки) используется удлинитель для болгарки или адаптер.

Он может быть в различном исполнении и служить для улучшения работы кругом до труднодоступных мест.

Или являться основой для установки других сменных инструментов и уширения рабочей зоны. Удлинитель в форме небольшого вала легко укладывается в кейс для УШМ.

Добавляемый кронштейн крепится на выходной шпиндель посредством внутренней резьбы. На него можно установить фрезу или шлифовальный камень.

Целый удлинитель похож на головную часть болгарки. Также крепится на шпиндель и увеличивает доступ по глубине. Его кожух будет защищать мастера от искр, но может служить помехой для визуального контроля операции.

Приспособления: каретка для болгарки

При разделке металла листового, особенно при отсутствии помощника, в мастерской дома не будет лишней механизация. Для размещения болгарки в определенном положении задействуется каретка – или складывающаяся направляющая.

Помимо удерживания УШМ конструкция также позволит подводить режущий диск к поверхности реза. При резании – перемещать вдоль материала. Надетые перчатки при такой операции обязательны.

В продаже таких устройств почти не найти. Оптимально изготовить ее самостоятельно – из труб и метизов. Прокат потребуется профильный (квадрат или уголок), для связок – полоса (квадрат или прямоугольник). Метизы – обычные: болты, гайки. Для обеспечения работы по подаче и движению болгарки делаются шарниры – для них потребуются подшипники.

Легко устанавливаются ограничители, рабочий вылет УШМ создается на этапе проектирования каретки.

Гайка для болгарки

УШМ (болгарка) BOSCH GWS 9-125 S. Фото 220Вольт

Болгарки в силу своей простоты и универсальности в применении завоевали популярность как у любителей, так и у профессионалов. Для поддержания УШМ в работоспособном состоянии во время эксплуатации приходится выполнять различные по объему ремонтные работы, часто с заменой дефектных узлов и деталей на новые запасные части и комплектующие. При нештатном откручивании прижимных гаек (с помощью, например, зубила, молотка и других подобных инструментов), они могут потерять не только внешний вид, но и способность выполнять свои функции. Известные на рынке производители болгарок выпускают различные запасные части к ним, среди которых фиксирующиеся устройства находятся не на последнем месте.

Читать еще: Резьба метрическая с мелким шагом левая внутренняя

Что из себя представляют

Прижимная гайка входит в состав резьбового соединения с рабочим шпинделем, которое фиксирует рабочий инструмент, обеспечивая тому надежное крепление. Отличительной чертой является то, что независимо от конструкции гайки имеют достаточно большую опорную поверхность для создания надежного прижимного усилия.

Зажимная гайка под ключ Metabo. Фото ВсеИнструменты.ру

Виды для маленьких и других УШМ, плюсы и минусы

Конструктивное исполнение прижимных устройств во многом связано с типом УШМ, на которых они применяются. Бытовые болгарки, отличающиеся экономичностью ценовых характеристик, используют для откручивания/закручивания самые простые классические и немного более сложные плавающие варианты конструкции прижимных соединений. Гарантировать оперативную замену закушенному диску такие гайки не могут, возможны варианты трудоемкого и длительного характера. Сам процесс замены невозможен без дополнительных инструментов – штыревого или гаечного (накидного) ключей.

Профессиональные, более мощные, модификации болгарок с расходным инструментом большего диаметра эксплуатируются с прижимными устройствами специальной конструкции. Преимуществом такого соединения является возможность откручивания/закручивания вручную, дополнительный инструмент в виде ключей не нужен. Этим обеспечивается оперативность в работе, гайки не зажимают рабочий инструмент, что позволяет быстро его менять.

Более подробная информация о видах, применяемых на УШМ прижимных устройств далее в статье.

Быстрозажимная, быстросъемная, безключевая, не затягивающая

Основное достоинство специальных быстросъемных (это название лучше всего отражает характеристику конструкции) гаек — свести к минимуму возможность заклинивания инструмента во время эксплуатации. Производители болгарок создают различные варианты механизмов защиты от зажима, среди которых находят себе место устройства, основанные на работе упорных подшипников, пружинных муфт или обычных шариковых подшипников с дополняющим конструкцию эксцентриком. Обзор конструкций быстросъемных фиксаторов от различных производителей можно посмотреть в следующем видеоролике.

Другим преимуществом таких прижимных устройств является сведение к минимуму применение дополнительной оснастки в виде различных ключей. Если на быстросъемных фиксаторах с механизмом на основе подшипников 100% гарантии открутить их вручную нет, то в варианте с пружинной муфтой такие прижимные гайки в любом случае открутятся легко. Поэтому некоторые модификации быстросъемных фиксаторов имеют отверстия под специальный штыревой ключ.

Самобалансирующаяся, самозатягивающаяся, самозажимная

Дорогие профессиональные болгарки топ-класса комплектуются прижимными гайками с функцией самостоятельной балансировки. Плохо отбалансированный инструмент для УШМ большого диаметра при работе вызывает сильную вибрацию. Полость таких зажимных устройств заполняется металлическими шариками, которые при вращении располагаются в вязкой среде по периметру таким образом, чтобы свести дисбаланс к нулю. Вибрация ослабляет резьбовое соединение, поэтому самобалансирующиеся гайки обладают дополнительно устройствами, обеспечивающими самозажим, самозатягивание соединения. Кроме отсутствия вибраций такая гайка увеличивает время работы рабочего инструмента и повышает моторесурс самой болгарки.

Суперфланец

Японский производитель «Макита» упростил до нельзя возможность легко открутить вручную прижимную гайку, оснастив ее специальной конструкцией вращающейся шайбой. Такая шайба получила название «суперфланец». Работая в паре с быстрозажимной гайкой «суперфланец» исключает применение дополнительных инструментов, кроме собственных рук.

Не закусывающая, от закусывания

Конструкция прижимных устройств, которая предотвращает закусывание рабочего инструмента, состоит в общем случае из двух отдельных частей. Первая включает собственно резьбовое соединение осуществляющую связь с рабочим шпинделем. Вторая — это прижимающая поверхность гайки, выполняющая зажим инструмента. Обе части соединены в единое целое без возможности оказания какого-либо силового действия друг на друга. При увеличении сопротивления вращению инструмента прижимающая поверхность гайки продолжает свободно вращаться вместе с инструментом, резьбовое соединение этому не мешает

Классическая, под рожковый, гаечный ключ с вращающейся шайбой

Комплект классической гайки состоит из цельной прижимной шайбы и служащей опорой для инструмента вращающейся части. Закручивается/откручивается она с помощью штыревого ключа через отверстия в прижимной шайбе. Для пользователей, предпочитающих обычные гаечные или накидные ключи можно модифицировать под резьбовое соединение с шестигранной головкой. Недостаток такого соединения — увеличение высоты гайки по сравнению с обычной, что уменьшает возможность обработки в труднодоступных местах.

Гайка зажимная под ключ (30,35 мм; М14) для УШМ KWB. Фото ВсеИнструменты.ру

Плавающая, с прокрутом

В отличие от обычной цельной прижимной шайбы, конструкция которой собственно является одной из причин заклинивания рабочего инструмента болгарок, существуют модификации с вращающейся прижимной шайбой. Такой вариант конструкции состоит из шестигранной гайки завальцованной в поверхность прижимной шайбы. Закусывание диска с таким зажимным устройством происходит крайне редко. Рожковый или накидной ключи 19х22 найти не так трудно. Автор следующего видео описывает эксплуатацию своей болгарки с таким зажимным устройством.

С независимой шайбой

В следующем видеоролике автор показывает работу гайки от производителя AEG, где прижимная шайба не зависит от части гайки, находящейся в связке с резьбой. Оборудованное откидной скобой зажимное устройство при нахождении ее в верхнем положении при сниженной нагрузке свободно закручивает гайку. После опускания скобы срабатывает эксцентриковый зажим, сцепляя прижимную шайбу и верхнюю часть зажимного устройства. В таком положении происходит выполнение болгаркой рабочих действий. После окончания работ скоба поднимается в верхнее положение, эксцентриковый зажим ослабевает и вручную, держась за душку скобы, производится откручивание.

Диаметр

Гайки для бытовых болгарок должны иметь внешний размер, который надежно прижимает инструмент, диаметр которого находится в пределах от 115 мм до 230 мм. На практике этим требованиям удовлетворяет внешний размер около 48 мм. (может быть немного больше или немного меньше).

В большей степени на эксплуатационные характеристики оказывает влияние толщина прижимного устройства. Обычные стандартные гайки имеют минимальные значения. Они с успехом используются при работе в труднодоступных местах. Специальные гайки имеют большие размеры по толщине и такой мобильностью в работе как бытовые болгарки не обладают.

Какая резьба

На отечественном рынке УШМ в абсолютном большинстве преобладают болгарки с наружной резьбой на рабочем шпинделе М14 (резьба нормальная с шагом 2 мм). Прижимные гайки соответственно имеют внутреннюю резьбу М14. В редких случаях, если резьбы не совпадают, применяется переходники.

Быстрозажимная гайка для УШМ Makita 115125150230 со стандартной резьбой М14. Фото 220Вольт

Чем заменить гайку

Болгарка весьма травмоопасный электроинструмент. Поэтому к замене деталей и комплектующих следует подходить с особой тщательностью. Если была потеряна прижимная гайка, не стоит ее заменять на обычную шестигранную М14. Прижимная поверхность такого крепежного изделия недостаточна для надежного закрепления инструмента. Лучше обратиться в сервисный центр или купить штатную прижимную гайку в специализированном магазине.

При нахождении вдалеке от благ цивилизации, например, на даче можно воспользоваться токарным станком, находящимся в домашнем хозяйстве. Если его нет, возможно по соседству живет знакомый токарь со станком. Выточить гайку и нарезать резьбу даже не для профессионального токаря несложная задача.

Где купить

Купить гайки для болгарок различных видов и торговых марок, а также другие запчасти и комплектующие возможно в одной из компаний, которые представлены в соответствующем разделе нашего сайта.

голоса

Рейтинг статьи

Резьба шпинделя м14 что это значит?
