Резьба дюймовая цилиндрическая ГОСТ 6357 81

Трубная цилиндрическая резьба применяется главным образом для соединений труб, арматуры трубопроводов и фитингов. Эта резьба охватывает диаметры от 1/16 до 6″ при числе ниток на 1″ от 28 до 11.

Номинальный диаметр трубной резьбы условно отнесён к внутреннему диаметру трубы. По соотношению шагов и диаметров трубная резьба представляет собой измельчённую дюймовую резьбу по ОСТ 1260. Поэтому трубная резьба в своё время, до стандартизации мелких метрических резьб, применялась не только для трубных соединений, но и для крепёжных деталей, когда появлялась надобность в выполнении резьбы со сравнительно мелким шагом, при больших диаметрах. Трубная резьба является общеевропейским стандартом для труб и трубных соединений.

РАЗМЕРЫ ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБЫ
( ГОСТ 6357-81 )

Стандарт распространяется на трубную цилиндрическую резьбу, применяемую в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81.

Допуски (по ГОСТ 6357-81) среднего диаметра резьбы устанавливают двух классов точности — А и В. Допуски среднего диаметра резьбы являются суммарными. Допуски диаметров d₁ и D не устанавливаются.

ДЛИНЫ СВИНЧИВАНИЯ по ГОСТ 6357-81

Длины свинчивания подразделяют на две группы: нормальные N и длинные L.

размеры, мм

Условное обозначение для левой резьбы дополняется буквами LH.

Примеры условного обозначения резьбы класса точности A:

G 1 1/2-А
левой резьбы класса точности В:

Длина свинчивания N в обозначении резьбы не указывается.
Длина свинчивания L указывается в миллиметрах.

G 1 1/2 LH-B-40

Посадка обозначается дробью: в числителе которой указывают обозначение класса точности внутренней резьбы, а в знаменателе — обозначение класса точности наружной резьбы.

G 1 1/2-A/A; G 1 1/2 LH-A/B

Соединение внутренней трубной цилиндрической резьбы класса точности А по настоящему стандарту с наружной трубной конической резьбой по ГОСТ 6211-81 обозначается следующим образом:

P.S. В свое время профиль трубной цилиндрической резьбы (по ОСТ 266) распространялся на диаметры до 18″ при числе ниток на 1″ от 28 до 8.

— отверстия под нарезание резьбы
ГОСТ 3469-91 — Микроскопы. Резьба для объективов. Размеры
ГОСТ 4608-81 — Резьба метрическая. Посадки с натягом
ГОСТ 5359-77 — Резьба окулярная для оптических приборов. Профиль и размеры
ГОСТ 6042-83 — Резьба Эдисона круглая. Профили, размеры и предельные размеры
ГОСТ 6111-52 — Резьба коническая дюймовая с углом профиля 60 градусов
ГОСТ 6211-81 — Резьба трубная коническая
ГОСТ 6357-81 — Резьба трубная цилиндрическая
ГОСТ 8762-75 — Резьба круглая диаметром 40 мм для противогазов и калибры к ней. Основные размеры
ГОСТ 9000-81 — Резьба метрическая для диаметров менее 1 мм. Допуски
ГОСТ 9484-81 — Резьба трапецеидальная. Профили
ГОСТ 9562-81 — Резьба трапецеидальная однозаходная. Допуски
ГОСТ 9909-81 — Резьба коническая вентилей и баллонов для газов
ГОСТ 10177-82 — Резьба упорная. Профиль и основные размеры
ГОСТ 11708-82 — Резьба. Термины и определения
ГОСТ 11709-81 — Резьба метрическая для деталей из пластмасс
ГОСТ 13535-87 — Резьба упорная усиленная 45 градусов
ГОСТ 13536-68 — Резьба круглая для санитарно-технической арматуры. Профиль, основные размеры, допуски
ГОСТ 16093-2004 — Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 16967-81 — Резьба метрическая для приборостроения. Диаметры и шаги
ГОСТ 24737-81 — Резьба трапецеидальная однозаходная. Основные размеры
ГОСТ 24739-81 — Резьба трапецеидальная многозаходная
ГОСТ 25096-82 — Резьба упорная. Допуски
ГОСТ 25229-82 — Резьба метрическая коническая
ГОСТ 28487-90 — Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски

Трубная цилиндрическая дюймовая резьба: ГОСТ 6357 от ´81 года

ГОСТ 6357 от ´81 года распространяет свое действие на трубную резьбу, которая главным образом используется для стыковки арматуры, труб и фитингов. Соединяться может внутренняя цилиндрическая и наружная коническая резьба, а также просто цилиндрические ее формы. В ГОСТ установлены требуемые размеры, допуски и параметры профиля. Коническая резьба должна соответствовать стандарту 6211.

Для соединения металлических труб часто используется резьба, и нарезать ее необходимо в строгом соответствии с ГОСТом

• 1 Профиль трубной резьбы
• 2 Допуски и длина свинчивания дюймовой трубной резьбы
• 3 Предельные отклонения размеров по ГОСТу 6357-81
• 4 Некоторые положения ГОСТа 6211-81

Профиль трубной резьбы

ГОСТом 6357- 81 регламентируются основные параметры профиля. Необходимые размеры в миллиметрах даны в таблице.

Таблица 1

Значение шага трубной цилиндрической резьбы (ГОСТ 6357) определяется из соотношения 25,4 мм/число шагов. Результат округлен до тысячных долей и принят как исходный для расчета основных параметров профиля.

Обратите внимание! Допускается выполнение вершин наружной и внутренней резьбы с плоским срезом, если исключается возможность соединения с конической наружной резьбой по документу 6211.

Основные размеры в миллиметрах, которые определяются ГОСТом на трубную резьбу, представлены в таблице 2. Условные обозначения соответственно: a – 1/16, c – 1/4, e – 1/2, f – 3/4, g – 5/8, h – 7/8, j – 1 1/4, d – 3/8, k – 1 1/8, m – 1 3/8, n – 1 3/4, l – 1 1/2, o – 2 1/2, q – 2 3/4, r – 3 1/4, s – 3 1/2, p – 2 1/4, t – 3 3/4, u – 4 1/2, v – 5 ½, b – 1/8.

Таблица 2

Допуски и длина свинчивания дюймовой трубной резьбы

ГОСТ 6357 устанавливает допуски (отклонения), которые может иметь дюймовая трубная резьба. Они отсчитываются от номинального профиля в перпендикулярном к ее оси направлении.

Длина свинчивания может быть короткой, нормальной или длинной

Для допусков резьбового среднего диаметра характерно разбиение на два класса точности: А и В. Соответствующие значения для трубной резьбы дюймовой (ГОСТ 6357) даны в таблице (условные обозначения как в Таблице 1).

Таблица 3

Числовые значения для допусков в документе 6357 (4) установлены эмпирическим путем. Также в ГОСТ приведены длины свинчивания, которые разделены на 2 группы: длинные и нормальные. Соответствующие значения в миллиметрах даны в таблице (условные обозначения соответствуют Табл. 1).

Таблица 4

Значения длины свинчивания в ГОСТ 6357 также определены эмпирическим путем.

И для внутренней, и для наружной резьбы существуют предельные отклонения по параметрам

Предельные отклонения размеров по ГОСТу 6357-81

Трубной цилиндрической резьбе характерны такие предельные отклонения для внутренней, а также наружной резьбы, которые представлены в таблице (с условными обозначениями как в Табл. 1).

Таблица 5

Некоторые положения ГОСТа 6211-81

Коническая трубная резьба по ГОСТ 6211 от ´81 года имеет конусность 1:16. В документе, как и в стандарте 6357 для цилиндрической, приведены ее профиль, допуски и размеры.

Обратите внимание! Трубная резьба конической формы имеет размеры, шаг и диаметр (в основной плоскости) такие же, как и в документе 6357 от ´81 года.

Ее возможная длина с условными обозначениями размера как в Табл. 1 приведена в таблице.

Таблица 6

Допустимо соединять наружную коническую резьбу с цилиндрической внутренней, имеющей класс точности А.

Обозначают трубную коническую резьбу (ГОСТ 6211) буквой R – для наружной, R_с – для внутренней, R_р – для внутренней цилиндрической. Левая резьба дополняется условным обозначением LH.

ГОСТ 6211, а также 6357, утвержденные в ´81 году, определяют размерные величины для трубной резьбы. Структурно документы похожи, однако различность форм влияет на численные значения.

ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая

ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая

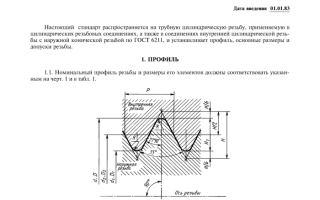

1.1. Номинальный профиль резьбы и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.

d — наружный диаметр наружной резьбы (трубы);
d1 — внутренний диаметр наружной резьбы;
d2 — средний диаметр наружной резьбы;
D — наружный диаметр внутренней резьбы (муфты);
D1 — внутренний диаметр внутренней резьбы;
D2 — средний диаметр внутренней резьбы;
P — шаг резьбы;
Н — высота исходного треугольника;
H1 — рабочая высота профиля;
R — радиус закругления вершины и впадины резьбы

Шаг Р

Число шагов z на длине 25,4 мм

H=0.960491 P

H₁=0.640327 P

H/6 = 0.160082 P

R = 0.137329 P

0.907
1,337
1,814
2,309

0,871165
1,284176
1,742331
2,217774

0.580777
0,856117
1,161553
1,478515

0,145194
0,214029
0,290389
0,369629

0,124557
0,183609
0,249115
0,317093

Примечание.
Числовые значения шагов определены из соотношения Р=25,4/z с округлением до 3-го знака после запятой и приняты в качестве исходных при расчете основных элементов профиля

1.2. Вершины наружной резьбы, а также внутренней резьбы допускается выполнять с плоским срезом в тех случаях, когда исключена возможность ее соединения с наружной конической резьбой по ГОСТ 6211-81.

2. ОСНОВНЫЕ РАЗМЕРЫ

2.3. Обозначение размера резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы должны соответствовать указанным на черт. 1 и в табл. 2.
При выборе размеров первый ряд следует предпочитать второму.

Обозначение размера резьбы

Шаг Р

Диаметры резьбы

Ряд 1

Ряд 2

d=D

1/16
1/8

1/4
3/8

1/2

3/4

1
1 1/2

1 1/2

2
2 1/2

3

3 1/2
4

100,330
106,680
113,030

98,851
105,201
111,551

97,372
103,722
110,072

5
6

125,730
138,430
151,130
163,830

124,251
136,951
148,651
162,351

122,772
135,472
148,172
160,872

2.2. Числовые значения диаметров d2 и d1 вычисляют по следующим формулам.

d2 = D2 = d — 0.640327 P (1)
d1 = D1 = d — 1.280654 P (2)

Числовые значения диаметра d установлены эмпирически.

3. ДОПУСКИ

3.1. Схемы полей допусков наружной и внутренней резьбы приведены на черт. 2.
Отклонения отсчитывают от номинального профиля резьбы в направлении перпендикулярном оси резьбы.
3.2. Допуски среднего диаметра резьбы устанавливают двух классов точности — А и В.

es — верхнее отклонение диаметров наружной резьбы;
ES — верхнее отклонение диаметров внутренней резьбы;
ei — нижнее отклонение диаметров наружной резьбы;
EI — нижнее отклонение диаметров внутренней резьбы;
Td, Td2, TD1, TD2 — допуски диаметров d, d1, D1, D2.

Допуски среднего диаметра резьбы являются суммарными.
Допуски диаметров d1и D не устанавливаются.

3.3. Числовые значения допусков диаметров наружной и внутренней резьбы должны соответствовать приведенным в табл. 3.

Обозначение размера резьбы

Шаг Р, мм

Наружная резьба

Внутренняя резьба

Диаметры резьбы

d

Допуски, мкм

Класс А

Класс В

Класс А

Класс В

1/16
1/8

1/4
3/8

1
1 1/3
1 1/4

1
1 3/8
1 1/2
2 3/4

2 1/4
2 1/2
2 3/4

3
3 1/4
3 1/2

3 3/4
4
4 1/2

5
5 1/2
6

Примечание.
Числовые значения допусков установлены эмпирически.

3.4. Длины свинчивания подразделяют на две группы: нормальные N и длинные L.
Длины свинчивания, относящиеся к группам N и L, приведены в табл. 4.

Обозначение размера резьбы

Шаг Р

Длина свинчивания

Обозначение размера резьбы

Шаг Р

Длина свинчивания

N

L

N

L

1/16
1/8

1/4
3/8

1
1 1/3
1 1/4
1 3/8

1 1/2
1 3/4

Примечание.
Числовые значения длин свинчивания установлены эмпирически.

3.5. Допуск резьбы, если нет особых оговорок, относится к наибольшей нормальной длине свинчивания N, указанной в табл. 4, или ко всей длине резьбы, если она меньше наибольшей нормальной длины свинчивания.
3.6. Допуски среднего диаметра внутренней резьбы по настоящему стандарту, предназначенной для соединения с наружной конической резьбой по ГОСТ 6211—81 должны соответствовать классу точности А.
При этом конструкция деталей с внутренней цилиндрической резьбой должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее указанной в ГОСТ 6211—81.
3.7. Числовые значения предельных отклонений диаметров наружной и внутренней резьбы должны соответствовать указанным в табл. 5.
3.8. Предельные отклонения среза вершин и впадин наружной и внутренней резьбы приведены в справочном приложении.

Обозначение размера резьбы

Шаг Р, мм

Наружная резьба

Внутренняя резьба

Диаметры резьбы

d

D

Предельные отклонения, мкм

es

ei

es

ei

es

EI

ES

EI

ES

EI

Класс A

Класс В

Класс A

Класс В

1/16
1/8

1/4
3/8

1
1 1/8
1 1/4
1 3/8

1 1/2
1 3/4
2
2 1/4
2 1/2

2 3/4
3
3 1/4
3 1/2
3 3/4
4
4 1/2
5
5 1/2
6

Примечание.
Нижнее отклонение внутреннего диаметра d1 и верхнее отклонение наружного диаметра D не устанавливаются.

4. ОБОЗНАЧЕНИЯ РЕЗЬБЫ

4.1. В условное обозначение трубной цилиндрической резьбы должны входить:

буква G, обозначение размера резьбы и класс точности среднего диаметра. Условное обозначение для левой резьбы дополняется буквами LH.

Примеры условного обозначения резьбы:

класса точности А: G 1 1/2 — A
левой резьбы класса точности B: G1 1/2 LH — B

4.2. Длина свинчивания N в обозначении резьбы не указывается.

Длина свинчивания L указывается в миллиметрах.

Пример: G1 1/2 LH — B — 40 (40 — длина свинчивания)

4.3. Посадка обозначается дробью, в числителе которой указывают обозначение класса точности внутренней резьбы, а в знаменателе — обозначение класса точности наружной резьбы.

Пример: G1 1/2 — A/A или G1 1/2 LH — A/B

4.4. Соединение внутренней трубной цилиндрической резьбы класса точности А по настоящему стандарту с наружной трубной-конической резьбой по ГОСТ 6211—81 обозначается следующим образом:

Пример: G/R 1 1/2 — A

ПРИЛОЖЕНИЕ
Справочное
ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ СРЕЗА ВЕРШИН И ВПАДИН РЕЗЬБЫ

1. Настоящее приложение содержит информацию о предельных отклонениях разреза размера H/6 вершин и впадин наружной и внутренней резьбы, которые являются исходными при проектировании резьбообразующего инструмента и не подлежат обязательному контролю, если это не установлено особо.
2. Предельные отклонения размера — приведены на чертеже и в таблице.
