Понятие о резьбе и ее элементах

§ 1. Элементы резьбы

Резьбой называется винтовая поверхность, образованная на телах вращения, широко применяется в технике как средство соединения, уплотнения или обеспечения заданных перемещений деталей машин, механизмов, приборов и т. п.

Нарезание резьбы — операция получения на заготовке винтовой резьбы совершается вручную либо на различных станках.

Резьба нарезается на станках либо вручную резьбонарезными инструментами — метчиками и плашками.

Резьба бывает наружная — на стержне и внутренняя — в отверстии.

У всякой резьбы различают следующие основные элементы: профиль, угол профиля, шаг, глубину, наружный, средний и внутренний диаметры (рис. 192, а).

Рис. 192. Профили резьб:
а — треугольная, б — прямоугольная, в — трапециидальная, г — упорная, д — круглая

Профилем резьбы называются очертания впадин и выступов (в продольном сечении).

Ниткой (витком) называется часть резьбы, образуемая при одном полном обороте профиля.

Углом профиля резьбы α называется угол, заключенный между боковыми сторонами профиля резьбы, измеряемый в плоскости, проходящий через ось болта.

Шагом резьбы S называется расстояние (мм) между вершинами двух соседних витков, измеряемое параллельно оси. У треугольной резьбы шагом является расстояние между вершинами двух витков.

Высотой профиля резьбы называется расстояние от вершины резьбы до основания профиля, измеряемое перпендикулярно оси болта.

Основанием резьбы (впадиной) называется участок профиля резьбы, находящийся на наименьшем расстоянии от оси.

Глубиной резьбы t называется расстояние от вершины резьбы до ее основания, т. е. высота уступа.

Наружным диаметром d резьбы называется наибольший диаметр, измеряемый по вершине резьбы — перпендикуляр оси.

Средним диаметром d_cp называется расстояние между двумя линиями, проведенными по середине профиля резьбы между дном впадины и вершиной нитки параллельно оси винта.

Внутренним диаметром резьбы d₁ называется наименьшее расстояние между противоположными основаниями резьбы, измеренное в направлении, перпендикулярном оси болта.

Профиль резьбы зависит от формы режущей части инструмента, при помощи которого нарезается резьба. Чаще всего применяется цилиндрическая треугольная резьба (рис. 192. а), обычно называют крепежной; такую резьбу нарезают на крепежных деталях, например на шпильках, болтах и гайках.

Помимо цилиндрических, треугольные резьбы бывают конические, которые дают возможность получить плотное соединение; такие резьбы встречаются на конических пробках, в арматуре, иногда в масленках.

Прямоугольная резьба (рис. 192, б) имеет прямоугольный профиль (квадратный). Она не стандартизована, трудна в изготовлении и применяется редко.

Трапецеидальная резьба (рис. 192, в) имеет сечение в форме трапеции с углом профиля 30°. У нее малый коэффициент трения, а потому применяется эта резьба для передачи движения или больших усилий: ходовые винты металлорежущих станков, в домкратах, прессах и т. п. Витки трапецеидальной резьбы имеют наибольшее сечение у корня, что обеспечивает высокую прочность ее и удобство при нарезании. Основные элементы трапецеидальной резьбы стандартизованы (ГОСТ 9484—60).

Упорная резьба (рис. 192, г) имеет профиль в виде неравнобокой трапеции с рабочим углом при вершине 30°. Основания витков закруглены, что обеспечивает в опасном сечении очень прочный профиль. Поэтому данная резьба применяется в тех случаях, когда винт должен передавать большое одностороннее усилие (в винтовых прессах, домкратах и т. п.).

По ГОСТ 10177—62 все упорные резьбы делятся на упорную крупную резьбу диаметрами 22—400 мм и шагами 8—48 мм, упорную нормальную диаметрами 22—300 мм и шагами 5— 24 мм и упорную мелкую резьбу диаметрами 10—650 мм и шагами 2—48 мм.

Круглая резьба (рис. 192, д) имеет профиль, образованный двумя дугами, сопряженными с небольшими прямолинейными участками и углом 30°; в машиностроении используется редко. Применяется в соединениях, подвергающихся сильному износу, в загрязненной среде (арматура пожарных трубопроводов, в вагонных стяжках, на крюках грузоподъемных машин и т. п.). Эта резьба не стандартизована.

Резьбы бывают правые и левые. У правых резьб (см. рис. 193, г) винтовая линия поднимается слева направо (по часовой стрелке), а у левых (см. рис. 193, д) — справа налево (против часовой стрелки).

В машиностроении применяются чаще всего правые резьбы. Кроме этого, резьбы бывают: однозаходные (одноходовые) и многозаходные (см. рис. 193, е).

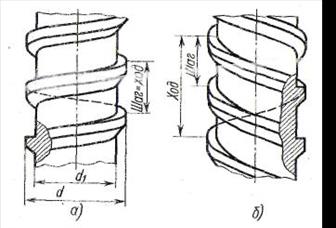

У однозаходной резьбы на торце винта или гайки виден только один конец витка, а у многозаходных — два, три и больше витков.

Однозаходные резьбы имеют малые углы подъема винтовой линии и большое трение (малый к. п. д.). Они применяются там, где требуется надежное соединение — для крепежных резьб.

У многозаходных резьб по сравнению с однозаходными угол подъема винтовой линии значительно больше. Такие резьбы применяются в тех случаях, когда необходимо быстрое перемещение по резьбе при наименьшем трении, при этом за один оборот винта (или гайки) гайка (или винт) переместится на величину хода винтовой линии. Многозаходные резьбы используются в механизмах, служащих для передачи движения. Ход резьбы равен шагу, умноженному на число заходов. В однозаходной резьбе ход резьбы равен шагу.

Резьба и ее элементы

Понятие о винтовой линии

Если взять кусочек фольги, вырезанный в форме прямоугольного треугольника 2 и навернуть его на цилиндр 1 (рис. 3.78), то гипотенуза А С этого треугольника образует на цилиндрической поверхности винтовую линию. При этом длина окружности основания цилиндра должна быть равна длине катета АВ треугольника. Высота цилиндра, по которому винтовая линия делает один полный оборот (в нашем случае это длина катета СВ), называется шагом винтовой линии. Угол, под которым винтовая линия поднимается по поверхности цилиндра (в рассматриваемом примере это угол между катетом А В и гипотенузой А С), называется углом подъема винтовой линии.

Понятие о резьбе

Если на цилиндрической поверхности вдоль винтовой линии прорезать канавку, то получится резьба, форма которой будет определяться формой прорезанной канавки. Винтовая канавка, прорезанная на поверхности цилиндра, называется впадиной резьбы, а винтовой выступ, образующийся в результате прорезания канавки на протяжении одного поворота цилиндра, — витком или ниткой резьбы. Цилиндрический стержень, имеющий по всей длине или на некоторой его части винтовую поверхность, называется винтом, а отверстие, имеющее винтовую поверхность, — гайкой.

В зависимости от формы прорезанной канавки различают несколько профилей резьб (рис. 3.79): треугольный; трапецеидальный; ходовой; прямоугольный (ленточный); трапецеидальный упорный; круглый.

По числу ниток резьбы делят на одно-, двух-, трех- и много- заходные. Число заходов конкретной резьбы можно определить по количеству выходов концов ниток резьбы на торцевой поверхности винтовой детали (винта или гайки).

Элементы резьбы

Каждая резьба характеризуется определенными числовыми параметрами — элементами (рис. 3.80), которыми являются шаг, угол профиля, высота профиля, наружный, внутренний и средний диаметры.

Шаг резьбы Р — это расстояние в миллиметрах между вершинами двух соседних витков резьбы, измеренное в направлении ее оси

Высота профиля t — это расстояние от вершины резьбы до основания профиля, измеренное в направлении, перпендикулярном оси резьбы.

Основание резьбы — это участок профиля резьбы, находящийся на наименьшем расстоянии от ее оси.

Угол профиля а — это угол между прямолинейными участками сторон профиля резьбы.

Наружный диаметр резьбы d — это наибольший диаметр, измеряемый по вершинам резьбы перпендикулярно ее оси.

Внутренний диаметр резьбы dx — это наименьшее расстояние между противоположными основаниями резьбы, измеренное перпендикулярно ее оси.

Средний диаметр резьбы d2 — это диаметр условной окружности, проведенный посредине профиля резьбы между дном впадины (основанием резьбы) и вершиной выступа перпендикулярно оси резьбы.

Типы и системы резьб

Профиль резьбы (см. рис. 3.79) зависит от формы рабочей части инструмента, которым получают резьбу. По назначению резьбы делятся на крепежные и специальные. К крепежным резьбам относятся треугольные, а к специальным — прямоугольные, трапецеидальные, упорные и круглые. Крепежные резьбы бывают цилиндрическими и коническими, позволяющими получить плотное соединение. Специальные резьбы применяются в большинстве случаев для механизмов преобразования движения, изготовляются на специальном оборудовании и не рассматриваются в данном учебнике.

В машиностроении приняты три системы резьб: метрическая, дюймовая и трубная.

Метрическая резьба (рис. 3.81) имеет профиль равностороннего треугольника с углом при вершине 60°, вершины выступов винта и гайки срезают во избежание заедания резьбы при свинчивании. Метрические резьбы характеризуются размером наружного диаметра и шагом винта, выраженными в миллиметрах. Метрические резьбы бывают с крупным и мелким шагом. Резьбы с крупным шагом обозначаются буквой М и цифрой, соответствующей диаметру винта, например М20. Метрические резьбы с мелким шагом также обозначают буквой М и цифрами, расположенными через знак умножения. Цифры соответственно характеризуют номинальный диаметр резьбы и ее шаг.

Дюймовая резьба (рис. 3.82) применяется при ремонтных работах и изготовлении запасных частей к импортному и старому оборудованию. Профиль этой резьбы представляет собой равнобедренный треугольник с углом при вершине 55° и плоско срезанными вершинами витков винта и гайки. Основной характеристикой дюймовой резьбы является количество ниток на один дюйм длины резьбы. Наружный диаметр резьбы (диаметр bi нта) также измеряют в дюймах. Крепежные дюймовые резьбы имеют диаметры от 3/i6 до 4 дюймов и от 24 до 3 ниток резьбы на один дюйм ее длины.

Трубная резьба (рис. 3.83) имеет профиль, аналогичный дюймовой резьбе, и меньший шаг. Вершины витков срезаны не плоско, как у дюймовых и метрических резьб, а по радиусу. Кроме того, у трубных резьб отсутствуют зазоры между витками винта и гайки, что обеспечивает более высокую плотность соединения, чем у метрических и дюймовых резьб. Основной характеристикой трубных резьб является количество ниток резьбы на один дюйм ее длины.

Трубные резьбы имеют диаметры от 1/8 до 6 дюймов при числе ниток на дюйм от 28 до 11. Диаметром дюймовой резьбы условно считается диаметр отверстия (просвета) трубы, а не наружный диаметр. Такая резьба применяется для соединения труб, арматуры трубопроводов и других тонкостенных деталей. Обозначают трубную резьбу на чертежах с указанием диаметра, например Труб. 3/8 «.

Определение размеров резьб (рис. 3.84). При нарезании резьб возникает необходимость проверки их качества. Для проверки наружного диаметра резьбы используется штангенциркуль или микрометр, внутренний диаметр проверяют при помощи штангенциркуля, средний диаметр — специальным резьбовым микрометром, шаг резьбы контролируют при помощи специального резьбового шагомера (миллиметрового или дюймового).

Понятие о резьбе.

Если на цилиндрической поверхности прорезать винтовую канавку, то получится резьба, форма которой будет зависеть от формы прорезанной канавки. Винтовая канавка называется впадиной резьбы, а винтовой выступ на протяжении одного полного оборота — витком, или ниткой, рис. 10.3. Цилиндрический стержень, имеющий на некоторой части или на всей длине винтовую нарезку, называется винтом.

Рис. 10.3. Винт

Формой, или профилем, резьбы винта называется контур (очертание) впадины и выступа, которые можно было бы увидеть, разрезав резьбу вдоль оси винта. На рис. 10.4 показаны различные профили резьбы.

Рис. 10.4. Профили резьбы: а — треугольная; б — трапециидальная; в — прямоугольная; г — упорная (пилообразная); д — круглая; 1 — выступ; 2 — впадина; 3 — профиль (очертание)

Резьбы по числу ниток разделяются на одноходовые, двух-, трех- и многоходовые. Их называют еще соответственно однозаходными, или одноконцевыми, двух-, трех и многозаходными, или двух-, трех- и многоконцевыми. Уже при числе ниток больше одной резьбу часто называют многоходовой или многозаходной.

Определение числа ходов многоходовой резьбы, как у винта, так и у гайки производится путем подсчета числа концов витков на торцевой части винта или гайки. Для этого нужно посмотреть в торец. Если винт одноходовой, то он заканчивается одним концом, двухходовой — двумя концами, трехходовой — тремя концами и т. д.; так же и гайки.

Элементы резьбы. Резьбы классифицируются по форме поверхности, на которой она нарезана (цилиндрические, конические), по расположению резьбы на поверхности стержня или отверстия (наружные, внутренние), по форме профиля (треугольная, прямоугольная, трапецеидальная, круглая), назначению (крепежные, крепежно-уплотнительные, ходовые, специальные и т. п.), направлению винтовой поверхности (левые и правые) и по числу заходов (од- нозаходные и многозаходные).

Все резьбы делятся на две группы — стандартные и нестандартные; у стандартных резьб все их параметры определяются стандартами.

Каждая резьба имеет следующие главные элементы (рис. 10.5): шаг резьбы, угол профиля резьбы, глубину резьбы, наружный, средний и внутренний диаметр резьбы.

Рис. 10.5. Элементы резьбы: а — треугольной (вершины срезаны); б — прямоугольной; в — трапеции- дальной; г — упорной; д — круглой; е — винт с треугольной резьбой; ж — гайка с треугольной резьбой

Наружный диаметр резьбы — это диаметр воображаемого цилиндра, описанного вокруг вершин наружной или впадин внутренней резьбы.

Расстояние, на которое передвигается винт в гайке при совершении им одного полного оборота, называется ходом резьбы, а расстояние между началом и концом каждого хода, измеренное по образующей цилиндра, называется шагом S резьбы.

В треугольной резьбе шаг S — это расстояние между вершинами двух соседних витков. В треугольной, трапециидальной и упорной резьбах шагом S считают расстояние между одинаково расположенными сторонами двух соседних витков. В одноходовых винтах шаг и ход равны, в двухходовых ход равен двойному шагу, в трехходовых ход равен тройному шагу и т. д., рис. 10.6.

Рис. 10.6. Одно- (а), двух- (б) и трехзаходная резьба

Резьбы, как и винтовые линии, делятся на правые и левые. Правой называется резьба, у которой подъем витка идет слева направо (по часовой стрелке), левой называется резьба, у которой подъем витка идет справа налево (против часовой стрелки). На винт с правой резьбой гайку навертывают вращением ее по часовой стрелке, а на винт с левой резьбой — вращением против часовой стрелки.

Угол профиля резьбы а — это угол, заключенный между боковыми сторонами профиля в плоскости оси (рис. 10.7а); (5 и у — углы наклона сторон профиля, рис. 10.75. Для резьб с симметричным профилем углы наклона сторон равны а/2.

Высота профиля h_x — расстояние между вершиной и впадиной; h — рабочая высота профиля; Н — высота исходного профиля, рис. 10.7. Наружный диаметр d — это наибольший диаметр резьбы винта, измеренный по вершине резьбы перпендикулярно к оси резьбы. Внутренний диаметр 5, — расстояние, равное диаметру цилиндра, на который навернута нитка резьбы. Средний диаметр d₂ — это расстояние между двумя линиями параллельными оси винта, из которых каждая находится на равных расстояниях от вершины нитки и дна впадины.

Сбег резьбы — участок неполного профиля в зоне перехода резьбы к гладкой части детали, рис. 10.7г. Длина резьбы — длина участка поверхности с резьбой, включая сбег и фаску.

Недовод резьбы — величина ненарезанной части поверхности между концами сбега и опорной поверхностью детали, рис. 10.8я.

Недорез резьбы включает в себя сбег и недовод резьбы. Чтобы устранить сбег или недорез резьбы, выполняют проточку, рис. 10.85.

Рис. 10.7. Элементы профиля резьбы

Рис. 10.8. Сбег, недовод и недорез резьбы

Чтобы облегчить ввинчивание резьбового стержня, на конце резьбы выполняют коническую фаску под углом 45°, рис. 10.85.

Понятие о резьбах, основные термины и определения

Типы соединений деталей

Разъемные соединения

Соединения деталей подразделяются на разъемные и неразъемные. Разъемными называются соединения, повторная сборка и разборка которых возможна без повреждения их составных частей. Соединения, для которых не предусматривается возможность их разборки и, следовательно, которые нельзя разобрать без повреждения, называют неразъемными.

Резьбовые соединения

В машиностроении получили широкое распространение резьбовые соединения, которые обладают такими достоинствами, как универсальность, высокая надежность, способность воспринимать большие нагрузки, сравнительно малые размеры и масса.

Резьбовые соединения могут быть отнесены к одному из двух типов.

1. Осуществляемые непосредственным свинчиванием деталей, без применения специальных соединительных частей.

2. Осуществляемые с помощью специальных соединительных деталей, таких как болты, винты, шпильки и пр.

Основным элементом всех резьбовых соединений является резьба.

Понятие о резьбах, основные термины и определения

Резьба – поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности. В соответствии с этим резьбы различают:

– в зависимости от поверхности, на которой нарезана резьба, – цилиндрические и конические;

– в зависимости от профиля – треугольные, трапецеидальные, круглые, прямоугольные и др;

– в зависимости от направления винтовой поверхности – правые и левые. Резьба, образованная винтовым движением контура по часовой стрелке, называется правой, против часовой стрелки – левой.

– по числу заходов – однозаходные и многозаходные. Винтовым движением одного профиля образуется однозаходная резьба. При одновременном винтовом движении нескольких контуров, расположенных по отношению друг к другу под определенными углами, образуется многозаходная резьба;

– по эксплуатационному назначению – крепежные, крепежно-уплотнительные, ходовые, специальные.

Основные параметры резьбы определяются по ГОСТ 11708-82 (рис. 6.1).

Рис.6.1. Основные параметры резьбы

Рассмотрим последовательно каждый из них.

Профиль резьбы – контур сечения резьбы в плоскости, проходящей через ее ось.

Угол профиля α – угол между боковыми сторонами профиля.

Высота исходного треугольника Н – расстояние между вершиной и основанием исходного треугольника резьбы.

Шаг резьбы Р – расстояние между соседними одноименными боковыми сторонами профиля в направлении, параллельном оси резьбы.

Ход резьбы (Р_h) – величина относительного осевого перемещения гайки за один оборот. В однозаходной резьбе ход равен шагу (Р = P_h), а в многозаходной – произведению шага на число заходов (P_h= Р×n).

Резьбу характеризуют три диаметра: наружный d (D), внутренний d₁ (D₁), средний d₂ (D₂).

Наружный диаметр резьбы d (D) – диаметр воображаемого цилиндра, описанного вокруг вершин наружной или впадин внутренней резьбы, где D – наружный диаметр внутренней резьбы (гайки), d – наружный диаметр наружной резьбы (болта).

Внутренний диаметр резьбы d₁ (D₁) – диаметр воображаемого цилиндра, описанного вокруг впадин наружной или вокруг вершин внутренней резьбы, где d – внутренний диаметр болта, D – внутренний диаметр гайки.

Длина резьбы – длина участка детали, на котором образована резьба, включая сбег резьбы и фаску (рис. 6.2).

Сбег резьбы – участок в зоне перехода к гладкой части детали, на котором резьба имеет неполный профиль.

Рис.6.2. Изображение участков резьбы

Виды резьб.

По назначению все резьбы делятся на крепежные, крепежно-уплотнительные, ходовые и специальные.

Крепежные резьбы применяют для разъемного соединения деталей машин и приборов. Основное их назначение – обеспечить прочность и сохранить плотность стыка в процессе эксплуатации.

Метрическая резьба является основным типом крепежной резьбы. Это резьба однозаходная, преимущественно правая. Она имеет профиль равнобедренного треугольника с углом при вершине 60° (рис. 6.3, а). При одинаковых наружных диаметрах стандартизированные резьбы могут выполняться с крупным и мелким шагом. Метрические резьбы с мелким шагом нарезаются преимущественно на тонкостенных деталях. Крупный шаг для каждого диаметра один, а мелкий – для одних и тех же диаметров имеет различные значения.

Трубная цилиндрическая резьба (рис. 6.3, б) является крепежно-уплотнительной резьбой, применяется в трубных соединениях. Имеет профиль в виде равнобедренного треугольника с углом при вершине 55°. Вершины и впадины профиля скруглены. Совпадение профилей внутренней и наружной резьбы обеспечивает герметичность в соединении.

Трубная коническая резьба (рис. 6.3, в) применяется в соединениях топливных, масляных, водяных и воздушных трубопроводов. Имеет профиль, аналогичный профилю трубной цилиндрической резьбы.

Коническая дюймовая резьба (рис. 6.3, г) с углом профиля 60° применяется для герметических соединений трубопроводов машин и станков. Нарезается на конической поверхности с конусностью 1:16.

Трапецеидальная резьба (рис. 6.3, д) является ходовой и служит для передачи движения, главным образом возвратно-поступательного. Бывает однозаходной и многозаходной, правой и левой. Профиль резьбы – равнобокая трапеция с углом между боковыми сторонами 30°. Для каждого диаметра резьбы стандарт предусматривает три различных шага.

Упорная резьба (рис. 6.3, е) служит для передачи движения при больших усилиях. Имеет профиль неравнобокой трапеции, впадины профиля закруглены, для каждого диаметра имеет три различных шага.

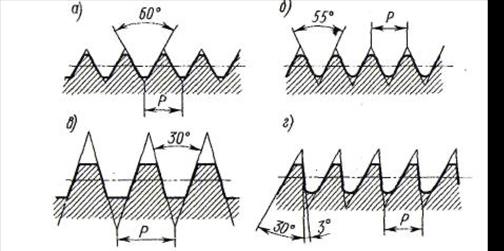

Рис. 6.3. Типы резьб:

а – крепежная; б, в, г – крепежно-уплотнительные; д, е – ходовые

Специальные резьбы – это резьбы, отличающиеся от стандартных. Существуют два вида специальных резьб:

1. Со стандартным профилем, но размеры диаметра или шага отличаются от установленных стандартом.

2. С нестандартным профилем – с квадратным или прямоугольным, который изготавливается по индивидуальным чертежам с заданными параметрами резьбы.

Дата добавления: 2017-06-13 ; просмотров: 6727 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Основные понятия и определения. Резьба. Резьбовые изделия

Резьба. Резьбовые изделия. Резьбовые соединения.

Соединения деталей.

Процесс соединения составных частей изделий (деталей, сборочных единиц) называется сборочной операцией. Неподвижные соединения разделяются на разъемные и неразъемные.

Разъемными называются соединения, повторная сборка и разборка которых возможна без повреждения его составных частей (соединения припомощи резьбы, шпонок, шлицев, штифтов и др.).

Соединения, которые предназначены для постоянной связи составных частей изделия, и которые нельзя разобрать без их повреждения, называются неразъемными (соединения при помощи сварки, пайки, клепки, опрессовки, склеивания и др.) Для разъемного соединения составных частей машин и раз­личных устройств широко применяется соединение при помощи резьбы или крепежных деталей с резьбой.

В машиностроении широко применяют детали, име­ющие различные резьбы, каждая из которых наиболее полно отвечает назначению и условиям функциониро­вания резьбового соединения. Резьбы, применяемые для неподвижных соединений, называются крепежны­ми. Резьбы, применяемые в подвижных соединениях для передач заданного перемещения одной детали относительно другой, называются кинематическими (ходовыми).

Резьба – поверхность, образованная при винтовом перемещении плоского контура по цилиндрической или конической поверхности. Резьба,

образованная на цилиндрической поверхно­сти, называется цилиндрической резьбой, на коничес­кой поверхности — конической резьбой.

При резьбовом соединении двух деталей одна из них имеет наружную резьбу, выполненную на наружной поверхности, а другая — внутреннюю, выполненную в отверстии (рис.4.1).

В машиностроении применяются стандартные цилиндрические и конические резьбы разных типов, отличающихся друг от друга назначением и параметра­ми: метрическая, трубная цилиндрическая, трубная коническая, трапецеидальная, упорная и др. Стандарты, устанавливающие параметры той или иной резьбы, предусматривают также ее условное обо­значение на чертежах. Обозначение резьбы обычно включает в себя буквенное обозначение, определя­ющее тип резьбы, а также размер резьбы (примеры рассмотрены ниже).

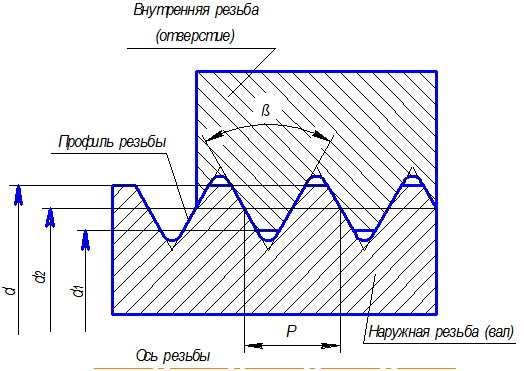

Основным элементом резьбы является ее профиль, установленный соответствующим стандартом.

Профиль резьбы – контур сечения резьбы в плоскости, проходящей через ее ось. На рис. 4.2 показаны профили резьб общего назначения. Резьба метрическая (рис. 4.2 а), резьба трубная (рис. 4.2 б), резьба трапецеидальная (рис. 4.2 в), резьба упорная (рис. 4.2 г). Прямолинейные участки профиля, принадлежащие винтовым поверхностям называются боковыми сторонами профиля. Участки профиля, соединяющие боковые стороны выступов, называются вершинами профиля, участки профиля, соединяющие боковые стороны канавок — впадиной профиля. Угол между боковыми сторонами профиля – ß – угол профиля.

Ось резьбы – прямая, относительно которой происходит винтовое движение плоского контура, образующего резьбу.

Наружный диаметр резьбы d– диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или вписанной во впадины внутренней резьбы. Под размером резьбы понимается значение ее наружного диаметра, который называют номиналь­ным диаметром резьбы.

Внутренний диаметр резьбы d₁ – диаметр воображаемого цилиндра, вписанного во впадины наружной резьбы или описанной вокруг вершин внутренней резьбы. d₂ — диаметр воображаемого соосного с резьбой цилиндра, где ширина канавки равна половине номинального шага резьбы.

Шаг резьбы — Ррас­стояние между соседними одноимен­ными боковыми сторонами профиля в направлении, параллельном оси резьбы.

Часть резьбы, образо­ванная при одном повороте профиля вокруг оси, называется витком. При этом все точки производящего профиля пере­мещаются параллельно оси на одну и ту же величину, которая называется ходом резьбы (P_h). Резьба, образованная движением од­ного профиля, называется однозаходной, образованная движением двух, трех одинаковых профилей и более — многозаходной. У однозаходной резьбы ход равен шагу P_h =Р (рис. 4.3 а), у многозаходной ход равен шагу, умноженному на число ходов P_h =Р х n, где n –число ходов (рис. 4.3, б).

Резьба может быть правой или левой. Если ось резьбы расположить вертикально перед наблюдателем, то у правой резьбы видимые витки подни­маются слева направо (рис. 4.3, а), а у левой — справа налево (рис. 4.3, б). Так как применяется преимущественно правая резьба, то на чертеже оговаривают только левую, добавляя к обозначению резьбы «LH» согласно ГОСТ 8724-81 «Резьба метрическая, диаметры и шаги».
